Расключение электрощита в квартире: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Содержание

Схема подключения электрического щитка в квартире

Наверное, все знают, что электричество в квартиру попадает не по одному проводу. Для того чтобы электрифицировать жилое помещение, нужно произвести ряд сложных электромонтажных работ. Лучше всего это доверить профессионалам, ведь схема подключения щитка в квартире довольно сложна, и разобраться в ней непросто.

Перед тем как чертить непосредственно схему подключения электрощита в квартире, необходимо:

выбрать место, куда будет установлен щиток;
подобрать и приобрести все необходимые комплектующие и инструменты для выполнения работ;
определиться с материалом, из которого будет выполнена сама коробка щитка: это может быть металл или пластик — и тот и другой имеют свои преимущества и недостатки;
смонтировать все электроприборы и подключить щиток к электрическому кабелю.

Сотрудники компании Vulelectro обладают большим накопленным опытом по проведению данных работ: могут помочь в выборе оборудования, подготовить схему подключения щитка в квартире и установить сам щиток в любом жилом помещении Санкт-Петербурга и Ленинградской области.

Покупка электрощитка

На сайте https://vulelectro.ru представлен огромный выбор составляющих для электрощитов разной модификации, а также полностью укомплектованные образцы, которые подходят для большинства типовых квартир СПб и ЛО. Обратитесь к нам, и наши мастера привезут и установят прибор в кратчайшие сроки. Операторы колл-центра помогут определиться с выбором и примут заявку в любое время суток 7 дней в неделю.

Из чего состоит электрощит

Чтобы грамотно нарисовать схему подключения электрощита в квартире, нужно понять, какие приборы входят в его состав:

Вводной автомат обеспечивает защиту всей проводки. На него устанавливают рубильник, с помощью которого легко можно обесточить помещение при возникновении аварийной ситуации, для осуществления профилактических или ремонтных работ в квартире.
Счетчик расхода электроэнергии может быть вмонтирован в сам щиток или вынесен за его пределы для удобства.
УЗО, или устройство защитного отключения, обеспечивает безопасность жильцов от поражения электрическим током в случае скачков напряжения и при возникновении короткого замыкания — система отключает подачу электротока в квартиру. Иногда вместо УЗО ставят диффавтоматы защиты.
Линейные автоматы, которые устанавливаются на электропровода, снабжающие током разные комнаты в доме.
О том, какое необходимо количество соединительных и распределительных шин, которые соединяют воедино все приборы щитка, можно узнать, составив схему подключения щитка в квартире.
На DIN-рейку крепится сам щиток и монтируется к стене.

Виды схем в квартире

Схема подключения электрощита в квартире используется всегда при проведении подобных работ. Ее составление лучше доверить проверенному специалисту.

Рассмотрим несколько типичных вариантов схем:

В домах старого фонда нет заземляющей проводки, а в схеме для такого дома нет заземляющей шины (РЕ). В данном случае в состав щитка входят: коробка с двумя рядами DIN-реек, вводной автомат (два полюса) 40А, счетчик — одна фаза, УЗО, однополюсный автомат — 3 шт., РЕN-шина на ноль.
Если в квартире есть УЗО и заземление, то схема будет выглядеть уже иначе. Сюда будет входить нулевая и заземляющая шины.
Схема для квартиры, которые питают три фазы, гораздо сложнее и подходит также для частных загородных домов.
Для помещений с трехфазной электроплитой нужна отдельная схема.

Чтобы не запутаться в сложных чертежах и не ошибиться в расчетах, доверьте установку щитка специалистам.

Процесс монтажа электрощита в квартире: Инструкция +Видео

Сборка электрощита в квартире своими руками: пошаговая инструкция. Приступить к монтажу и сборке электрощита в квартире можно после того, как будет составлена схема щитка, проложены по штробам и потолку все трассы электрической проводки. Некоторые люди иногда заказывают готовые решения по заранее высчитанным нагрузкам и группам, а после остается только выполнить подключение питающего и отходящего провода.

Далее предлагаем подробно рассмотреть непосредственно весь процесс самостоятельно для выполнения всех типов работ по сборке щитка.

Содержание:

1 Общие сведения
2 Далее рассмотрим, какие могут потребоваться инструменты и без чего точно не обойтись
- 2.1 Инструменты и приспособления для сборки электрического щита
- 2.2 Порядок выполнения работ по сборке

Общие сведения

Мы предлагаем взять усредненные данные для квартиры, имеющей небольшую площадь, и именно ими мы будем оперировать при проведении сборки щита:
Количество групп должно быть от 8 до 10;
В щитке будет УЗО или дифавтомат.
На отходящих группах обязательно следует установить выключатели автоматического типа.
Общее число модульных мест для обустройств должно быть до 20 штук.

Далее рассмотрим, какие могут потребоваться инструменты и без чего точно не обойтись

Инструменты и приспособления для сборки электрического щита

Приспособления и инструменты, которыми придется пользоваться для того, чтобы грамотно и качественно собирать щиток своими руками:

Отвертки (шлицевая и крестовая).
Заранее подготовленная и составленная схема со списком групп для проведения сборки щита.
Бокорезы, пассатижи, утконосы и кабелерез.
Разные расходники для электрической проводки (кабельные стяжки, наконечники, саморезы).
Пресс-клещи для наконечников.
Гребенчатая шинка.
Инструмент для снятия изоляционного слоя.
Провод ПВ 3-10 и ПВ 3-1,5 (для изготовления перемычек).
Нож и маркер.

Обратите внимание, что на предварительном этапе будет желательно завести кабели в щиток не как попало, а по порядку, по пронумерованным группам.
Далее следует приступить непосредственно к выполнению работ.

Порядок выполнения работ по сборке

Зачистка кабеля

При помощи ножа следует снять внешний изоляционный слой со всех кабелей, которые заведены в щиток и промаркировать жилы по группам. Далее пронумерованные детали следует загнуть и закрепить на сделанный своими руками крючок, который расположен сбоку от щитка.

Примерка расстояния

Чтобы выполнить сборку электрощита в квартире своими руками, перед тем, как подключить провода, следует примерить и прикинуть места, где будет расположена модульная аппаратура и какой длины потребуются для них провода. Далее требуется установить DIN рейку, шинку для заземления и нулевую шинку. Ничего нельзя прикручивать и закреплять, пока только выполняем примерку. Вашей задачей является понять, каково общее расположение автоматов и места укладки проводов.

Следует обратить внимание сразу на несколько вещей:
Расстояние между рядами автоматов.
Расстояние между нулевыми шинками и автоматами.

Такие расстояния не должны быть слишком маленькими, так как в противном случае в будущем процессе установки будет очень неудобно заводить, а после и выполнять подключение проводов.

Шинки для зануления и заземления

После того, как будет проведена предварительная примерка, следует монтировать и закрепить в щитке нулевую шинку, а также шинку для заземления. Над клеммами этих элементов стоит сразу же подписывать номера групп. Так как провода для заземления никогда не отгорают, то можно монтировать сверху щитка заземляющую шину, без какого-либо запаса провода. А вот нулевая должна быть размещена внизу. В случае, если у вас непредвиденные обстоятельства, у вас будет определенный запас провода и благодаря перемещению шинки повыше у вас будет возможность снова все расключить без наращивания проводников или даже замены.

Выделите из пучка уже очищенных проводов заземляющие и нулевые жилы (последние обычно синего цвета, а те, что для заземления – желто-зеленые), зачистите все при помощи съемника изоляции и по очереди подключите к шинкам. Не требуется никаких лишних запасов или дополнительных изгибов.

Сборка модульной аппаратуры для щитка

Далее требуется выполнить монтажные работы и закрепление DIN реек. Ранее проложенные проводники защитного типа (заземления и нулевые) должны оказаться за нашей рейкой. На нее следует последовательно защелкивать автоматы по группам.

Вам стоит придерживаться следующей схемы размещения модульной аппаратуры:

Для начала стоит поставить вводный автомат или даже выключатель для нагрузки.
Далее используйте реле напряжения (если этот элемент был предусмотрен в схеме).
Далее установите автоматы самой большой мощности потребления (духовая печь, варочная панель, сплит система) или УЗО (устройство защитного отключения) с дифавтоматами.
Простейшие автоматы на розетки и выключатели должны быть расположены в самом низу.

Желательно, чтобы вся автоматика была установлена четко по центру, а по бокам было как можно больше места для укладки проводников или монтажа в дальнейшем дополнительных модульных систем. Для того, чтобы такое оборудование не ездило по DIN рейке, будет удобно использовать фиксаторы.

Подключение провода

Расключение следует начинать с самого верхнего ряд. Выделите из пучка фазных проводников, которые отходят лишь те группы, которые идут на верхний ряд и увяжите их в жгут при помощи кабельных стяжек. Далее жгут следует уложить по краям щитка, сформировать на конце гребенку в виде буквы Г и завести зачищенные провода снизу под автоматы. Далее установите нижние ряды и повторите все операции.

Установка гребенчатой шинки

Чтобы выполнить монтаж электрощитка в квартире и для последовательного подключения автоматов, которые в нем расположены в один ряд, стоит использовать гребенчатую шинку. Отрежьте все необходимой длины по количеству установленных автоматов в рядах и вставляйте в верхние клеммы автоматов, при этом затягивания клеммы.

Обратите внимание, что если у вас используются бюджетные автоматы без дополнительных контактов, специально предназначенных под гребенчатую шинку, то ее следует вставить в автомат так, чтобы выпирающая часть смотрела прямо на вас.

Также вы можете без проблем заводить в контакт автомата с контактом шинки дополнительный провод, и при затягивании автомата его не будет кривить и проводник не начнет вылетать из контактов.

Внутренняя коммутация щитка

Для остального расключения коммутаций следует использовать куски заранее подготовленного провода ПВ3*10 (для того, чтобы подключить самые первые автоматы в ряду(), ПВ 3*1,5 (для контактов нулевого типа в реле напряжения) и ПВ 3*2,5 (для устройства защитного отключения отдельных групп и дифавтоматов). Если использовать многожильные провода, которые входят в автомат, следует загибать их вдвойне, и тем самым вы сможете увеличивать полезную площадь соприкосновения вместе с контактом. Для многожильных проводов стоит использовать наконечники втулочного типа

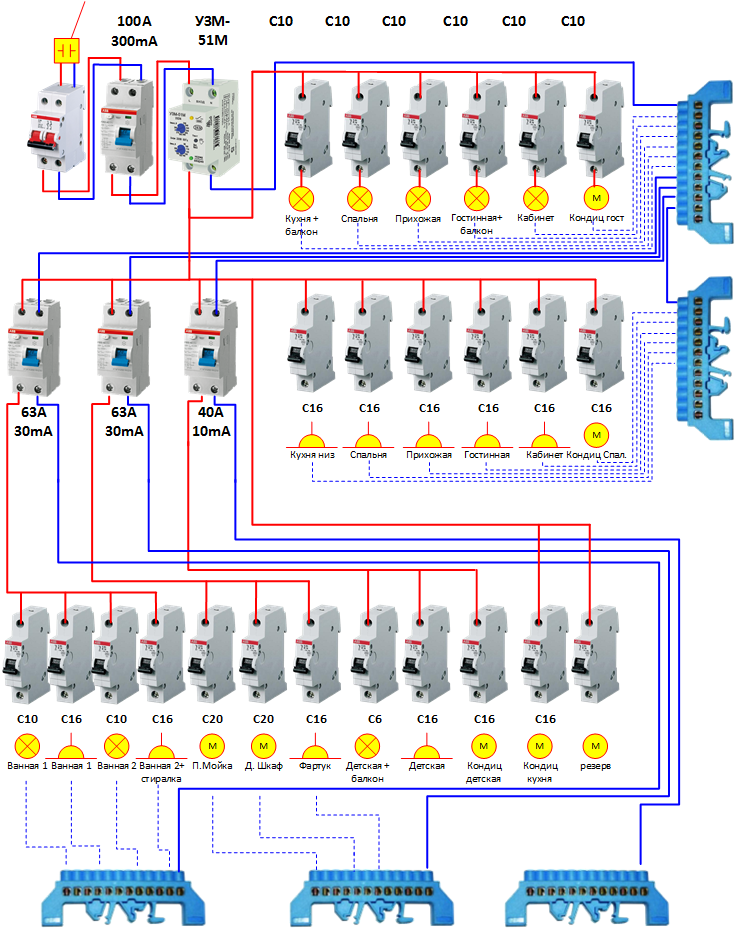

Схема по подключению

Фазный питающий проводник кабеля следует подключить через вводный аппарата (устройство защитного отключения, выключатель нагрузки и автомат), в зависимости от схемы. Нулевая жила будет идти напрямую к нулевой шине. Если в щитке есть отдельное устройство защитного отключения для ванной комнаты, то с нулевой шинки проводник следует завести именно на это УЗО. Также отдельным проводников от шинки нулевого типа следует подключить реле напряжения. Фазный проводник с вводного автомата следует сначала завести на реле напряжения и далее с него можно запитать верхние контакты самого первого автомата в ряду. Остальные же автоматы запитывают от первого за счет того, что ранее была установлена гребенчатая шинка.

Все отдельные куски проводников для подключения следует подготовить заранее. Для этого отмерьте требуемую длину от клемм одного оборудования к клеммам второго. Зачистите концы при помощи устройства для съема изоляции, и если у вас гибкие провода, то стоит отпрессовать наконечниками НШВИ.

Надписи

Когда подключение проводников будет окончено, следует еще раз пройтись по всем проводникам и проверить затяжку. В конце не забудьте подписать все аппараты коммутации на щитке. На этом можно считать монтаж щитка завершенным.

Как отключить питание на щитке электроснабжения

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 30.07.21

Ель / Кэндис Мадонна

В этой статье

Прежде чем начать: автоматические выключатели и предохранители
Вопросы безопасности
Как отключить главный выключатель
Автоматический выключатель ответвления
Главный выключатель в панели предохранителей
Удаление предохранителей

Обзор проекта

Во всех домах есть главная электрическая панель обслуживания, также известная как панель автоматического выключателя или блок предохранителей. Панель получает поступающую мощность от электросети и распределяет ее по различным ответвлениям дома. Отключение питания на электрощите — это самый безопасный способ отключить цепь перед началом работы с ней. Сервисная панель также позволяет отключать питание всех цепей одновременно с помощью главного автоматического выключателя или главного размыкающего блока предохранителей.

Прежде чем начать: автоматические выключатели и предохранители

Если электроснабжение вашего дома не очень старое, в нем, вероятно, есть сервисная панель, в которой используются автоматические выключатели для защиты от перегрузки. Каждый отдельный автоматический выключатель автоматически отключается, если возникает проблема с цепью, например, короткое замыкание или перегрузка, когда цепь перегружена и потребляет слишком много энергии для безопасного управления. Выключатели и цепи, которые они защищают, также можно отключить вручную, переведя тумблер в положение OFF.

Рекомендуется потратить некоторое время на ознакомление с панелью автоматического выключателя и ее компонентами. Начните с открытия дверцы на крышке сервисной панели. Внутри вы увидите главный автоматический выключатель, рассчитанный на 100, 150 или 200 ампер, а возможно, и больше, в очень большом современном доме. Число, напечатанное на тумблере главного выключателя, представляет собой номинальную силу тока и указывает, сколько энергии доступно для распределения между различными отдельными цепями. Переключение тумблера на этом главном выключателе отключит питание всех отдельных цепей одновременно, но не отключит все питание, присутствующее внутри самой панели.

Под главным выключателем вы увидите несколько автоматических выключателей, каждый из которых управляет питанием отдельной цепи в вашем доме. Эти выключатели обычно рассчитаны на 15 ампер или 20 ампер, если они представляют собой цепи на 120 вольт. Если это цепи на 240 вольт, они управляются двухполюсным автоматическим выключателем, который обычно занимает то же место, что и два 120-вольтовых выключателя, с тумблерами, которые соединены вместе. Двухполюсные выключатели обычно обеспечивают питание выделенных цепей приборов, таких как сушилки для белья, электрические плиты, водонагреватели или кондиционеры. Щелчок переключателя на любом из этих 120-вольтовых или 240-вольтовых автоматических выключателей останавливает подачу тока к отдельным ответвленным цепям. Это дает возможность отключить любую цепь в доме, чтобы произвести ремонт или переделку.

Хотя большинство сервисных панелей имеют индекс или этикетки, приклеенные скотчем или приклеенные к внутренней поверхности дверцы панели, лучше не доверять этому индексу автоматически, так как очень часто цепи неправильно маркируются. Как только вы решите, что отключили цепь, всегда проверяйте провода с помощью тестера цепи, чтобы убедиться, что питание действительно отключено.

В доме со старым электроснабжением может быть панель предохранителей, а не панель автоматического выключателя. Здесь также панель может быть использована для отключения питания всего дома или отдельных ответвлений. Открыв дверцу панели, вы увидите несколько ввинчиваемых предохранителей с небольшими стеклянными окошками. Это предохранители, которые контролируют отдельные ответвленные цепи на 120 вольт.

Вы также, вероятно, увидите один или несколько блоков предохранителей на 240 вольт, каждый из которых содержит пару цилиндрических патронных предохранителей. Небольшая металлическая ручка позволяет извлекать эти блоки предохранителей при необходимости. Один из этих блоков служит главным предохранителем (главным разъединителем) для всего сервисного щитка. Если есть другие блоки предохранителей, они, вероятно, обслуживают 240-вольтовые приборы, такие как электрическая плита или сушилка для белья.

В отличие от автоматических выключателей, предохранители необходимо заменять, когда они «перегорают» из-за перегрузки или короткого замыкания. Хотя бывают случаи, когда вы снимаете основной блок предохранителей, чтобы отключить питание всего дома, более вероятно, что вы сделаете это, чтобы заменить перегоревший предохранитель.

Вопросы безопасности

Любая работа на главной сервисной панели сопряжена с неотъемлемыми рисками, поскольку существует вероятность прикосновения к частям, на которые подается полная сила тока, поставляемая коммунальной компанией. Профессиональных электриков учат быть предельно осторожными рядом с основной сервисной панелью, например, стараясь не прикасаться к панели, если пол вокруг панели влажный.

Очень важно знать, что главный выключатель или главный предохранитель не отключают питание входящих служебных линий от коммунального предприятия или соединений, где эти линии соединяются с служебной панелью. Эти основные линии служебных проводов остаются под напряжением, если коммунальная компания не отключит их. Таким образом, вы должны быть предельно осторожны, чтобы случайно не коснуться этих проводов или наконечников, где они подключаются к сервисной панели.

Опасность минимальна, если все, что вы делаете, это отключаете автоматический выключатель, так как вы не будете снимать всю крышку панели, чтобы открыть соединения служебных проводов или горячие шины внутри. Тем не менее, разумно быть начеку всякий раз, когда вы приближаетесь к главной сервисной панели по любой причине, даже если это просто для отключения автоматического выключателя или сброса сработавшего выключателя.

Но если вы понимаете внутреннюю работу сервисной панели, любой домовладелец может безопасно отключить питание в цепи или во всем доме.

Смотреть сейчас: все, что вам нужно знать о вашей коробке выключателя

Оборудование/инструменты

Фонарик
Бесконтактный тестер цепей

Материалы

Сменный предохранитель (опционально)

Как отключить главный выключатель

Отключение главного выключателя и прекращение подачи питания на весь дом иногда необходимо, если вам трудно определить правильный выключатель ответвления для выполнения конкретного ремонта. Это также необходимо всякий раз, когда в сервисной панели устанавливается новый автоматический выключатель. Тем не менее, установка автоматического выключателя почти всегда выполняется профессиональным электриком, поскольку такая работа требует снятия всей крышки панели выключателя, обнажая основные сервисные провода.

Откройте дверцу панели
Найдите панель главного автоматического выключателя и убедитесь, что пол вокруг панели сухой. Откройте металлическую дверцу на крышке панели. Если ваша панель главного автоматического выключателя находится в подвале или другом помещении без окон, убедитесь, что у вас под рукой есть фонарик, так как следующие шаги приведут к тому, что весь свет в доме погаснет.
Совет
Возможно, в вашем доме будет две панели автоматических выключателей. Только одна из них является главной панелью; другой — это субпанель, которая обслуживает группу выделенных ответвлений. Подпанель обычно устанавливается во время модернизации, если на главной панели недостаточно места для всех цепей, необходимых для дома, например, если вы добавляете домашнюю мастерскую с большими потребностями в электричестве. Подпанель также будет иметь свой собственный главный выключатель, который отключает все ее цепи, но вы не отключите питание всего дома, если не отключите главный выключатель на главном сервисном щите.
Ель / Кевин Норрис
Определите главный автоматический выключатель
Осмотрите автоматические выключатели внутри панели и определите главный выключатель. Обычно это большой 240-вольтовый выключатель с маркировкой 100 ампер или более, расположенный вверху (или иногда внизу) двух вертикальных столбцов ответвленных автоматических выключателей. В некоторых случаях панель может быть установлена сбоку, чтобы главный выключатель располагался на одном конце двух горизонтальных рядов автоматических выключателей ответвления.
Ель / Кевин Норрис
Выключите главный автоматический выключатель
Осторожно переведите тумблер на главном выключателе в положение ВЫКЛ. Это должно отключить всю мощность, поступающую на отдельные автоматические выключатели, и вы заметите, что все лампы и приборы в доме одновременно отключаются.
Ель / Кевин Норрис
Тест на мощность
Используя бесконтактный тестер цепи, проверьте несколько розеток в доме, чтобы убедиться, что все электричество в доме отключено. Домовладельцы нередко неправильно идентифицируют главный автоматический выключатель, поэтому очень важно проверить питание, чтобы убедиться.
Теперь вы можете приступить к любой работе со схемой или ремонту, который вам нужен.
Ель / Кевин Норрис
Восстановление питания
После завершения работы с цепями для повторного включения питания достаточно перевести тумблер главного автоматического выключателя обратно в положение ВКЛ. Поскольку это действие может привести к значительному скачку напряжения во всех цепях одновременно, профессиональные электрики обычно делают это, сначала переводя все автоматические выключатели ответвлений в положение «ВЫКЛ», затем снова включая главный автоматический выключатель, а затем снова выключая каждую отдельную цепь. на, по одному.
В случае некоторых автоматических выключателей для повторного включения выключателя необходимо сначала полностью передвинуть рычажок переключения после положения «ВЫКЛ.», чтобы задействовать его пружинное действие и вернуться в положение «ВКЛ.».
Ель / Кевин Норрис

Как отключить автоматический выключатель ответвления

Перед работой с какой-либо цепью, например, при замене переключателя или замене старой розетки на розетку GFCI, необходимо отключить питание цепи. Это лучший выбор, чем отключение главного автоматического выключателя, поскольку он позволяет другим цепям оставаться активными.

Найдите сервисную панель и автоматический выключатель ответвления
Откройте металлическую дверцу на панели главного автоматического выключателя и найдите автоматический выключатель, управляющий цепью, которую вы хотите отключить. Цепи можно определить по индексу, приклеенному или приклеенному к внутренней стороне дверцы панели, или по этикеткам, прикрепленным рядом с каждым выключателем, но не думайте, что индекс правильный, пока не проверите питание.
Ель / Кевин Норрис
Отключить цепь
Отключите цепь, переведя тумблер на выключателе в положение ВЫКЛ. В большинстве случаев при отключении выключателя будет слышен щелчок, а для многих выключателей в маленьком окне появляется красная или оранжевая вкладка, указывающая на срабатывание выключателя.
Ель / Кевин Норрис
Тест на мощность
Используйте бесконтактный тестер цепи на нескольких выходах цепи, чтобы убедиться, что питание цепи отключено выключателем. Если тестер цепи указывает на наличие питания, вернитесь к панели и найдите правильный прерыватель цепи ответвления.
Убедившись в том, что питание отключено, вы можете приступить к работе с цепями или ремонту, которые вам необходимо выполнить.
Ель / Кевин Норрис
Восстановление питания
Когда работа с вашей цепью завершена, восстановление питания осуществляется простым переключением тумблерного выключателя ответвленной цепи обратно в положение ВКЛ. Некоторые выключатели могут потребовать, чтобы вы сначала полностью переместили рычаг после положения «ВЫКЛ.», чтобы нагрузить внутреннюю пружину, прежде чем перевести его обратно в положение «ВКЛ.».
Ель / Кевин Норрис

Как отключить главный выключатель на панели предохранителей

Определите главный предохранитель
Главным разъединителем будет блок предохранителей с наибольшим номиналом силы тока или тот, который помечен как «ГЛАВНЫЙ» на лицевой стороне блока. В зависимости от возраста вашего дома сила тока этого блока предохранителей может достигать 100 ампер, хотя в старых электрических службах чаще всего выдается только 60 ампер, а иногда и всего 30 ампер.
Извлечение основного блока предохранителей
Чтобы отключить питание во всем доме или заменить перегоревшую сеть, осторожно возьмитесь за ручку на главном блоке предохранителей только одной рукой и потяните наружу с постоянным усилием. (Использование одной руки является мерой предосторожности, чтобы предотвратить легкое прохождение электрического тока через ваше тело в случае короткого замыкания).
Блок предохранителей выскочит из сервисной панели. Внутри блока предохранителей вы должны увидеть два предохранителя цилиндрической формы, которые можно заменить точными копиями, если один из них перегорел из-за перегрузки.
Восстановление питания
Чтобы снова включить питание, достаточно просто вставить основной размыкающий блок предохранителей, содержащий функциональные картриджные предохранители, обратно в гнездо на панели. Опять же, используйте одну руку, чтобы вставить блок предохранителей на место, и будьте осторожны, чтобы не коснуться других частей панели.
Проверьте освещение и розетки в доме, чтобы убедиться, что электричество восстановлено.

Как снять предохранители параллельных цепей

Определите правильный предохранитель
Если вы извлекаете предохранитель для работы с электрической цепью, прочтите указатель панели, чтобы определить, какой предохранитель нужно удалить. Если вы просто заменяете перегоревший предохранитель, неисправные предохранители должны быть видны по подпалинам или помутнению в маленьком окошке на лицевой стороне предохранителя. Возможно, вы увидите, что металлическая нить внутри предохранителя расплавилась.
Вывинтить предохранитель
Вывинтите предохранитель ответвленной цепи, касаясь только керамического обода или поверхности предохранителя. Открутите его до упора и полностью извлеките из гнезда. Не прикасайтесь к металлическому резьбовому основанию предохранителя, вынимая его из гнезда.
Тест на мощность
Если вы удалили предохранитель, чтобы отключить цепь для работы, проверьте цепь с помощью бесконтактного тестера цепи, чтобы убедиться, что питание отключено. Если тестер по-прежнему обнаруживает питание, вернитесь к панели предохранителей и найдите правильный предохранитель.
Восстановление питания
После завершения работы с цепью восстановите питание цепи, осторожно ввернув предохранитель обратно в гнездо, используя только одну руку.
Если вы заменяете неисправный предохранитель, обязательно используйте точную замену. Винтовые предохранители бывают двух основных типов: Предохранители Edison имеют большие резьбовые гнезда, которые выглядят точно так же, как патроны для лампочек. Предохранители Type-S или «Отбракованные» аналогичны предохранителям Эдисона, но имеют меньшие резьбовые основания. В старой панели предохранителей могут быть розетки типа Эдисона с адаптерами для предохранителей типа S. Это предотвращает установку предохранителей неправильного типа и создание потенциальной опасности возгорания.

Руководство по ввинчиваемым предохранителям

Как безопасно снять автоматический выключатель

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 12.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен
Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель

Обзор проекта

Снятие автоматического выключателя с электрощита вашего дома — это простая работа, которая занимает всего несколько минут. Тем не менее, это не подходящий проект для домовладельцев, которые не знакомы с электрическими системами. Служебная панель — это то место, через которое в ваш дом поступает электроэнергия от коммунальных служб, и некоторые ее части постоянно несут смертельный уровень электричества. Снятие крышки панели обнажает активные элементы, поэтому вы должны быть очень осторожны, чтобы не прикоснуться к ним.

Панель бытового обслуживания имеет главный выключатель, обычно расположенный вверху (но иногда внизу или сбоку), и две стойки ответвленных автоматических выключателей. Каждый автоматический выключатель ответвления управляет бытовой цепью. Главный выключатель управляет питанием всех ответвленных выключателей. Он действует как переключатель для включения или выключения двух горячих шин, в которые вставляются выключатели ветвей, чтобы включить их.

Сам главный выключатель получает питание от двух горячих кабелей, которые входят сверху или снизу сервисной панели (есть также нейтральный кабель, который подключается к нулевой шине). Горячие инженерные кабели и точки, где они подключаются к панели или главному выключателю, всегда находятся под напряжением, если только энергетическая компания не отключит вашу услугу. Никогда прикасайтесь к этим кабелям или соединениям, даже если главный выключатель выключен.

Предупреждение

Главный автоматический выключатель не отключает питание инженерных кабелей или точек их подключения к панели. Эти детали всегда остаются под напряжением и пропускают смертельный ток.

Смотреть сейчас: Как безопасно снять автоматический выключатель
