Выполнение расчетов высоты дымовой трубы: формулы и примеры

Печь или камин неспроста называют «сердцем дома». Но приручение огня внутри жилой постройки предполагает целый ряд действий и длинный свод правил. Ведь любые ошибки в проектировании дымохода обходятся слишком дорого, начиная с удушливого дыма внутри помещения и заканчивая пожаром. И чаще всего все начинается с нарушения тяги и разрушения стенок дымохода, а затем возгораются прилегающие строительные конструкции.

Сегодня выполнение расчетов высоты дымовой трубы зачастую производят через специальные программы, хотя опытные специалисты обязательно проверяют полученные значения вручную, при помощи формул, с которыми есть смыл познакомиться ради душевного спокойствия.

Они не сложны, для их понимания достаточно школьных знаний геометрии и умения подставлять значения в нужное место. А мы, в свою очередь, постараемся объяснить вам, почему так важен каждый показатель для определения высоты дымоходной трубы, и как именно он на нее влияет.

Согласно всем строительным нормам и правилам, дымоход должен возвышаться над кровлей на определенном расстоянии. Это необходимо для того, чтобы воздуха на выступающих частях крыши ввиду завихрений не вызывал обратную тягу.

Обратную тягу воочию можно встретить в виде дыма, который валит из камина прямо вовнутрь помещения. Но и лишняя высота дымохода тоже не нужна, иначе тяга станет слишком сильной и тепла от такого камина не дождаться: дрова будут испепеляться, как спичка, не успевая давать жар.

Вот почему так важно рассчитать высоту дымоходной трубы максимально точно, в особенности учитывая направление действующих на местности ветров:

Если труба оказалась расположенной слишком близко к густым деревьям или высокой стене, ее необходимо нарастить асбестоцементной или стальной трубой.

В этом видео вы также найдете ценные советы по устройству дымохода и решения проблем с его высотой:

На саму силу тяги оказывают воздействие сразу несколько важных факторов:

материал изготовления дымохода;
высота фундамента над уровнем моря;
температура дымовых газов на выходе из печи;
форма поперечного сечения дымоходной трубы;
гладкость или шероховатость внутренней поверхности;
нарушение внутренней герметичности дымохода;
температура и влажность наружного воздуха;
вентиляция помещения с котлом или печью;
полнота сгорания топлива;
степень загрязнения котла (или печи) и дымохода;
тип используемой горелки (модуляционная она или дискретная).

Первым делом вам нужно определить величину статической тяги дымохода, а измеряется в величине ∆p [Па]. Вот формула для расчета:

h[м]=(∆p·Tp·Tн)/(3459·(Tp-1,1·Tн))

Тр – это средняя температура в трубе, а Тн – наружная температура. Измеряют ее по умолчанию в градусах по шкале Кельвина, но можно указать и по Цельсию, добавив +273.

Вычислить среднюю температуру не сложно. Обычно ее сообщают в технических данных к котлу, но важно также учитывать охлаждение. Это 1 градус на каждый метр кирпичной трубы, 2 градуса на метр стальной изолированной и 5 градусов на неизолированной.

При этом значение наружной температуры желательно брать то, что характерно для лета как самого проблемного времени для тяги:

Сделайте аэродинамический расчет и узнаете точную необходимую высоту и диаметр дымовой трубы. Сама по себе величина тяги означает разницу плотностей воздуха и дымового газа, умноженные на высоту дома. Именно 5 метров дымохода обеспечивают разрежение и тягу для дыма.

Но что делать, если высоту трубы уже выше ставить нельзя, а тяга по определенным причинам еще недостаточна? Такое нередко бывает, когда дымовые газы остывают слишком быстро, особенно в холодное время года. Тогда для восстановления тяги нужный участок трубы просто утепляют.

Также помните, что реальная тяга всегда меньше статической из-за сопротивления движения газов внутри стенок трубы. Чем уже проходное сечение дымохода, и чем больше в нем изгибов, горизонтальных участков и тому подобное – тем хуже будет тяга, ведь на тягу влияет потеря давления по всей длине трубы.

Еще одна проблема, связанная с высотой дымохода, заключается в холодном воздухе из камина. Так, когда он не работает, из него выпускают холодный воздух с улицы. Происходит это тогда, когда оголовок дымохода находится ниже окончания вентиляционной вытяжки, или когда мансарда слишком большая и плохо утеплена.

Идем дальше. Какие дымоходы сегодня устанавливают чаще всего? Это кирпичные, керамические и из изолированной и неизолированной стали.

И в первую очередь, при проектировании дымохода, вычисляют его его минимальные показатели пропускной способности. Если здесь допустить ошибки, дымовые газы станут скапливаться внутри трубы и доставлять немало проблем.

Общая схема расположения дымохода выглядит так:

Если температура отходящих газов невысока, как у современных низкотемпературных котлов, тогда в верхней части дымохода устанавливают так называемые электрические дымососы.

Они представляют собой небольшой вентилятор с лопастями. Такое устройство принудительно убирает продукты сгорания из трубы, усиливая, тем самым, силу тяги. И тогда сила тяги уже не влияет напрямую на высоту дымохода, ведь ее добиваются другим способом, а не «ловлей ветра».

Если дополнительного приспособления нет, тогда ветер ловить все-таки придется. И в этом случае нужно отталкиваться от имеющейся мощности котла, печи или камина, которые можно узнать из технической документации. Она выражается в том количестве топлива, которое сжигают за один час работы.

Если количество объема топлива известно, тогда объем газов рассчитывают по такой формуле:

Vг = B∙V∙(1+t/273)/3600

Результат получится в м³/с. Это – скорость движения газов в трубе. Сечение трубы вычисляем уже по такой формуле:

F = π∙d²/4

И полученное значение определяют в м². Это – площадь сечения дымохода, а диаметр рассчитывают по формуле:

dт = √4∙B∙V∙(1+t/273)/π∙ω∙3600

Остальные характеристики почти одинаковы у большинства отопительных приборов. Так, скорость выхода газов в дымоходе обычно не меньше, чем 2 метра в секунду, а температура газов на входе в трубы – от 150 до 200 градусов.

Также стандартный напор газов на 1 метр – не менее, чем 0,4 мм Н₂О, или 4 Па:

Поэтому, согласно СНиП, высота дымовой трубы от колосника должна составлять не менее 5 метров.

Имеет значение также сам кровельный материал, а именно – его горючесть. Так, при пожаробезопасном покрытии высоту трубы следует увеличить на 1-1,5 метра, чтобы искры не долетали до кровли:

Большое значение также имеет то, насколько близко сам дымоход расположен к коньку кровли, парапету или других его элементов:

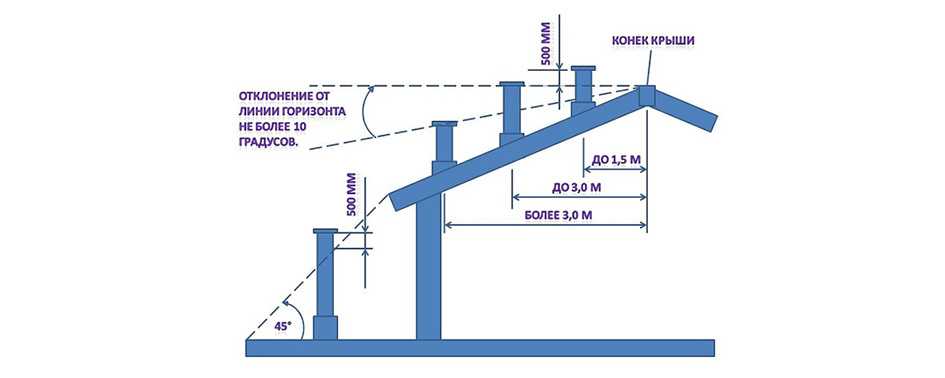

Итак, что касается возвышения дымовых труб над крышей, существуют такие правила:

Не меньше, чем 1,2 метра над плоской кровлей.
Не меньше, чем 50 см над коньком кровли, если труба расположена до 1,5 метра от конька.
Не ниже уровня конька, если труба расположена от 1,5 до 3 м от конька.
Не ниже линии, которую можно провести от конька вниз к горизонту под углом 10 градусов, если труба расположена от конька более 3 метров.

При этом дымовой канал должен находиться от других элементов строения на определенном расстоянии, минимум:

150 мм для труб с изоляцией;
500 мм для труб без изоляции.

Минимальная разрешенная высота трубы – 50 см. Но это слишком низкие трубы, которые разрешено ставить только на плоских крышах без каких-либо выступов. Если же крыша с более сложной конфигурацией, придется повозиться и учесть все выступающие части.

Так, если все эти части находится на расстоянии от 1,5 метров от самой трубы, тогда трубе достаточно быть просто выше, чем все эти элементы. Если они ближе, чем 1,5 метров, тогда дымоход должен превышать их высоту минимум на 59 см:

Существуют также свои правила монтажа дымохода через крышу и стену. Вот пример монтажа трубы прямо через кровлю:

Выдержать высоту дымохода в 5 метров от колосника топки до верхнего среза трубы не сложно, если был построен одно- или двухэтажный дом. Но проблемы возникают, если камин был установлен на верхнем мансардном этаже – здесь недостаточна высота потолка и чердака.

Немного по-другому происходит монтаж дымохода через стену дома или бани:

Отметим, что печи к дымоходам следует присоединять при помощи дымоходных труб длиной не более 0,4 м.

Одним словом, пропускная способность дымоходной трубы должна обеспечить беспрепятственное прохождение дыма и его выход в атмосферу. Причем здесь немаловажен и экологический момент, а именно, правильно ли продукты сгорания топлива рассеиваются в атмосфере.

Так, при строительстве коммерческих и заводских предприятий учитывают определенные санитарные нормы. А они зависят от погодных условий местности, типичной скорости потока масс воздуха, рельефа ландшафта и многих других факторов.

Итак, какое значение получилось у вас и равно ли оно точно 5 метрам?

Будьте в курсе!

Подпишитесь на новостную рассылку

проектирование, строительство и эксплуатация по СНИП

С незапамятных времен сердцем дома принято считать печь или камин. При их строительстве особенное внимание должно быть уделено дымовой трубе. Перед тем как его построить необходимо, произвести расчеты по ее сечению и высоте. Основное от чего зависит высота конструкции для отводки дыма – это максимальная тяга. Именно тяга напрямую зависит от параметров приборов, которые отапливают жилище. Каков порядок и схема расчета высоты дымовой трубы Вы узнаете из этой статьи.

Значение параметров дымовой трубы

Причинами для того, чтобы правильно произвести расчет дымоотхода являются:

Правильный расчет увеличивает коэффициент полезных действий прибора, который отапливает дом. При верном расчете такие приборы очень быстро отдают тепловую энергию, а затраты на топливо расходуются минимально.
Главная причина – это обеспечить безопасную эксплуатацию отопительных приборов для человека. При неверном расчете высоты дымовой трубы вредные вещества могут попадать в жилище и наносить вред здоровью проживающих людей. Чтобы этого не случилось необходимо обеспечить дымоход оптимальной тягой.
Противопожарная безопасность. Газы, которые должны остыть в канале дымохода при неверном расчете высоты трубы не смогут остыть до нужной температуры. Этот фактор в несколько раз увеличивает пожароопасную эксплуатацию оборудования.

В соответствии со СНиПом 02. 04. 05 – 91 параметры должны быть следующими:

Самая маленькая высота канала для дымоотведения, начиная от колосника и заканчивая оголовком должна быть не меньше 5 метров.
Максимальная же высота равняется шести метрам.

Теперь разберемся с основными параметрами, которые оказывают максимальное влияние на высоту дымовода. Для правильного расчета профессионалы настаивают на использовании следующей формулы:

Давайте разберем формулу по пунктам, так как именно в соответствии с ней определяются основные значения, которые оказывают влияние на высоту дымовой трубы.

«А» — обозначает погодные параметры, которые окружают дом. Северные районы используют коэффициент 160, другие же могут использовать значение из инструкции к отопительному оборудованию.
« » — этот параметр означает, сколько веществ проходит через дымоотвод за определенное время. Этот параметр указан в инструкции к оборудованию.
« » — с какой скоростью оседают частицы, которые образуются в процессе работы оборудования. Зола, которая образуется при сгорании дров, равняется 25. Если же используется электрический прибор для отопления в помещениях, то этот параметр равен единице.
«Спдкi» и «Сфi» — эти параметры означают концентрацию веществ в газах, которые нужно удалить. Их данные необходимо взять из инструкции к оборудованию.
«V» — количество газа, который выводится при эксплуатации отопительного оборудования.
«Т» — обозначает разницу между двумя видами температур – поступательной и выходящей.

Лучшим вариантом для правильного расчёта будет обращение к специалистам, так как расчеты по выше указанной формуле достаточно сложны.

Идеальная высота дымовой трубы на кровле

По СНиПу 2. 04. 05, в сборнике правил 7. 13130. 2009 и нормативах 41 – 01 – 2003, а также в инструкциях производителей отопительных печей, а так же какой формы крыша можно определить высоту дымоотвода.

Нормы высот дымоходов над крышей

Например:

Плоская крыша. Если нет ограждений и других различных устройств, то высота, возводимой дымовой трубы начинается от 1,2 метров. Если же есть защитное оборудование, то расчёт этого параметра должен основываться на увеличении максимальной длины до 100 сантиметров. При наличии на кровле крыши вентиляции, то высота дымоотвода должна превышать трубу вентиляции на 0,5 метра. Расположены они должны быть на расстоянии не менее 5 – 5,5 метров друг от друга.

Высота трубы при удалении от конька на расстояние более трех метров

Скатная крыша. Здесь параметры определяются из того, где находится дымоотведение, а точнее как далеко она расположена от конька. Например, труба отопительного устройства расположена в 150 сантиметрах от конька, то высота ее минимум 0,5 метра. Если же расстояние варьируется от 150 до 300 сантиметров, то высота дымоотвода должна быть равна по высоте с крышей. Удаленность дальше чем на 300 сантиметров, то в этом случае угол наклона между линией конька по горизонту и вершиной трубы должен быть равен десяти градусам.

Высота дымохода при удалении от конька от 1,5 до 3 метров

При расчете также не забудьте учесть:

Наличие деревьев и иных построек.
Если отопление устанавливается в пристрое к жилому дому.

Здесь может образоваться «зона ветреного подпора», а в ее владениях тяги, которая необходимо для хорошей работы оборудования не существует.

Для того чтобы обеспечить такую тягу, необходимо поднять трубу дымоотведения еще на полметра минимум.

Влияние диаметра на высоту трубы

Как понятно из выше сказанного, работа любого обогревательного оборудования заключатся в том, что для образования хорошей тяги теплый воздух должен остывать постепенно, то есть чем ближе к концу дымохода, тем воздух холоднее. Если же диаметр трубы слишком большой для дымохода, то и сечения внутри нее тоже, то остывание теплого воздуха происходит в разы быстрее. В итоге образуется влага, которая называется конденсатом. Именно он отрицательно влияет на качество тяги. «Точкой росы» называется оптимальная температура, при которой влага из воздуха превращается в воду.

В такой ситуации может помочь, если высоту сделать выше, путем уменьшения сечений. Тогда моет образоваться достаточно сильная тяга, ведущая к уменьшению коэффициента полезного действия прибора отопления. Но нужно учесть, что ток воздуха увеличивается резко и прибор нагревается плохо. В итоге на обогрев будет затрачено больше топлива и времени на обогрев помещений.

Давайте рассмотрим еще один вариант, который используется часто и является ошибочным. Многие строители не профессионалы считают, что если дымовую трубу сделать высокой, а размер сечений внутри нее уменьшить, то тяга улучшиться. Это не так! Здесь происходит все наоборот. Возможно даже такое, что дым из трубы начнет попадать в жилое пространство дома. В итоге помещения будут наполнены угарным газом, который приведет к плачевным последствиям.

По рекомендациям специалистов идеальным будет, если сечение трубы будет одинаковым с размером отверстия поддувала.

Методы расчёта высоты дымохода

Определенные расчёты требуются при строительстве любой дымовой трубы. Отличным месторасположением принято считать наибольшее сближение к коньку крыши. Таким образом, обеспечивается трубы нужные по длине и минимальные траты на её строительство. Но есть и случаи, которые либо невозможны, либо просто не целесообразны. Ниже представлено два метода по расчеты высоты дымовой трубы, если ее удалить на определенное расстояние от конька.

Промежуток между трубой и коньком менее или равен 150 сантиметрам, то сделать нужно так:

На схематичном плане крыши (масштаб может быть любым) на месте, откуда выходит труба следует начертить параллельную прямую по отношению к горизонту.
Далее на этой же схеме, в месте, где труба и крыша пересекаются, отмеряют 50 сантиметров и уже через эту точку чертят контур горизонтально. Именно в этом месте должна начинаться внешняя часть дымовой трубы.

Влияние расстояния между коньком и трубой на тягу

Если промежуток более 150, но меньше 300 сантиметров, то расчет достаточно прост. На чертеже крыши рисуют линию горизонтальную к верху конька. Она покажет самую меньшую длину участка снаружи для дымохода.
Для того чтобы рассчитать высоту дымовой трубы, если она расположена на промежутке больше 300 сантиметров, то можно воспользоваться либо графическим, либо математическим способом расчёта.

Графический способ расчёта

Графический метод расчёта

По проектам дымовые трубы могут быть рассчитаны и изображены при учете следующих расчётов. Порядок при этом способе следующий:

Возьмите удобный по размеру, чистый лист бумаги и нарисуйте на нем схему вашего дома. Дымовые трубы с чертежами будут расположены дальше.
Далее на нем прочертите одну линию, которая расположена на коньке крыши, а вторую – там, где предполагаете поместить дымоотводную трубу.
Теперь соедините оба контура в вершине конька, а после новой горизонтальной прямой, которую только что получили при помощи угломера, отложите по направлению к низу дома угол равный десяти градусам. После, нужно соединить угол с основной прямой дымохода.
Вы получили точку в пересечении, которая показывает, какая самая меньшая высота возможна.
Теперь переходим к преобразованию, полученных расчетов. Теперь нужно проверить полученные параметры с требованиями по СНиПам.
Если требуется корректировка, то место где должна выходить дымоотводная труба корректируется при помощи передвижения оси дымоотвода. Но только в горизонтальном направлении.

Чтобы проектирование системы отопления частного дома было идеальным, то следует учесть тот факт, что расчёт высоты дымовой трубы на основе конька крыши не даст полного результата. Здесь нужно учесть еще и дополнительные факторы, влияющие на расчёт:

Сколько этажей в доме, какие строительные и отделочные материалы применялись в строительстве, а также планировка дома в целом.
К какому виду относится дымоход.
Насколько он удобен в строительстве и уходе.
Сколько отопительных приборов подсоединено к дымоотводению.

Математический способ расчёта.

Математический метод расчета

Если взять за основу математику при расчёте высоты, то процесс происходит следующим образом:

Нужно опять же нарисовать план – схему дома, лучше взять масштаб 1 : 100, другими словами один метр равен одному сантиметру.
Теперь измерьте расстояние от оси, где запланирован выход дымохода и серединой конька крыши.
Проведите через центр конька прямую линию параллельную горизонту и при помощи транспортира отложите десяти градусный угол. Это именно тот размер угла, который указан в нормативах.
В итоге у вас должен получиться треугольник, в котором один угол равен 90 градусам. А катеты обозначаются a, b и углом α.
Основываясь на теорему Пифагора находим катет «a = b х tgα». Именно на ту величину труба дымоотвода должна быть ниже конька.
Теперь измерьте, каков ваш дом высотой в центре конька, не забудьте про стены, а теперь из этого значения вычтите катет «а». При помощи этого расчета определяется величина канала дымоотведения.
Теперь переведите в реальный формат и если полученные расчеты отвечают нормативам и СНиПам, то приступайте к строительству.

Если придерживаться нормативных актов, то на один дымоход приходится один отопительный прибор.

Для подсоединения двух приборов необходимо получить дополнительное разрешение от сотрудников пожарной и газовой служб.

Разновидности дымоходных труб

В настоящее время самыми популярными считаются трубы по удалению дыма из следующих материалов:

Кирпич.
Сталь.
Сталь плюс сэндвич – панели.
Гофрированная сталь.
Керамика.
Асбест с цементом.
Полимерный материал.

Кирпичные дымоходы

Дымоотводные трубы из этого материала до недавних пор были весьма популярны. Кирпич в их строительстве применялся с давних пор. Обязательным условием для возведения дымохода из этого материала является то, что кирпич должен быть полнотелым, а каналы должны располагаться в самой кирпичной кладке.

К положительным свойствам относятся:

Прочность с механической точки зрения;
Кирпич отдает тепло довольно длительное время.
При соблюдении необходимых требований по пожарной безопасности, дымоход из этого материала можно отнести к безопасным.

Кирпичная труба

К отрицательным качествам специалисты относят:

Так как кирпич прямоугольной формы, то дым может задерживаться в углах трубы.
Шероховатая внешняя поверхность, также оказывают влияние на скорость удаления дыма из отопительного прибора.
Глина, которая применяется для производства кирпича, имеет пористую структуру. В результате они подвержены к внутреннему разрушению, так как время о времени на стенках дымохода оседает конденсат.
Кирпичная кладка – это весьма массивна конструкция, которая требует дополнительной укладки фундамента.
Для строительства дымохода из кирпича требуется много сил и времени.
Сложны в уходе и ремонте.
Для проверки канала трубы дымоотведения применяется дополнительные приборы освещения.

Сталь

Сталь применяется в изготовлении следующих видов труб: модульных, стальных одноконтурных дымоходов. Это конструкции, которые собираются из отдельных частей, как конструктор. Самым лучшим материалом для изготовления такой дымовой трубы признана сталь с повышенной жаропрочностью, кислостойкостью, а также «нержавейка». Толщина стального листа варьируется от 0,6 до 1 миллиметра. Но, к сожалению, эти дымовые трубы быстро выходят из строя.

Плюсы модульного стального одноконтурного дымохода.

Имеет круглое сечение.
Внутри поверхность гладкая.
Стоит не дорого.
Очень легко монтируется.
Легко произвести ремонтные работы.
Отлично борется с коррозией.

К основным минусам можно отнести:

В таких конструкциях отсутствует теплоизоляционный материал, поэтому газы в такой дымовой трубе быстро остывают.
Не большой срок эксплуатации в среднем около 12 лет.

Стальные гофрированные дымоходы

Стальной дымоход из гофры называется так, потому что это очень гибкая труба, изготовленная из тончайшей ленты стали. Его применяют для гидроизоляции в дымоходах их керамического кирпича, то есть отделка труб этим материалом происходит внутри. Стоимость их достаточно высока.

Дымовые трубы из керамики

Это сравнительно новый материал, но он уже завоевал свою долю рынка и получил признание от строителей. Такой дымоход обычно включает в себя три основных части:

Дымовая труба из огнеупорных видов керамики.
Теплоизоляция (негорючий утеплитель).
Внешний короб для защиты. Состоит из ячеистых бетонных блоков.

В использовании и эксплуатации больше положительных характеритик:

Сечение только круглое.
Гладкая поверхность внутри.
Огнеупорный материал.
Отличная теплоизоляция и герметичность.
Простой монтаж.
Надежен и долговечен.

Что касается минуса. Он единственный – стоит очень дорого.

Дымовые трубы из асбеста и цемента

Применяется только для тех отопительных приборов, нагревание которых не превышает 300 градусов Цельсия. Такое ограничение напрямую связано с тем, что материал, из которого изготавливаются такие трубы, имеет невысокую огнестойкость.

Основных плюсов всего четыре:

Весит немного.
Обладает круглыми сечениями.
Прост в строительстве.
Стоит недорого.

К минусам можно отнести:

Невысокая устойчивость к теплу.
Довольно хрупкий материал.
Нет утепления.
При исполнении поворотов в конструкции очень нелегко монтировать.
Материал имеет пористую структуру.
Требует постоянной прочистки.

Дымовые трубы из полимерных материалов

В основном применяется для ремонта и создания дополнительной гидроизоляции старых дымоходов. По жаростойкости не высокая. Так что применение ограничивается, только тем отопительным оборудованием, которое обладает низкой температурой.

К положительным свойствам можно отнести:

Эластичность.
Весит немного.
Прост в строительстве и установке.
По сроку службы – износостойкий материал .
Стоит недорого.

К отрицательным характеристикам относится:

Низкая жаропрочность.
Низкая устойчивость по отношению к механическим повреждениям.

Требования к высоте трубы дымохода

10 июня 2019 г.

Установка системы дымохода класса А — это простой способ обеспечить вентиляцию дровяной печи без затрат на строительство полного каменного дымохода. Тем не менее, планирование установки очень важно. Не волнуйтесь, мы здесь, чтобы помочь вам пройти через это! Необходимо учитывать множество факторов, чтобы иметь безопасный и надлежащий UL. утвержденная установка. Одним из наиболее важных аспектов процесса планирования является установка надлежащих сумма трубы дымохода над крышей.

Объяснение правила 3-2-10

Если вы изучали дымоходы класса А, вы, вероятно, много раз слышали о правиле 3-2-10 футов. Это правило относится к правильной высоте трубы дымохода над крышей. Объяснение: труба дымохода должна быть минимум в трех футах над крышей, но также на два фута выше, чем что-либо в пределах десяти футов.

Не менее трех футов над высокой стороной крыши
По крайней мере, на два фута выше, чем что-либо в пределах десяти футов

Та часть правила, в которой говорится, что труба должна быть на 2 фута выше всего, что находится в пределах 10 футов, вызывает у большинства людей недоумение. Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, и все они точны, но пренебрегают самой крышей. Чем выше уклон крыши, тем ближе крыша будет к трубе, в которой она проходит через крышу. Это не обязательно означает, что труба должна быть над самой высокой частью крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.

Простой расчет высоты трубы дымохода

Знание уклона крыши чрезвычайно полезно для определения высоты, на которой труба дымохода должна находиться над крышей. Скат крыши объясняется просто подъемом над пролетом. «Подъем» — это вертикальный подъем крыши над «прогоном», который представляет собой расстояние по горизонтали. В мире строительства прогон определяется как 12, что составляет 12 дюймов горизонтального прогона. Таким образом, уклон крыши определяется тем, на сколько дюймов поднимается крыша до пика более 12 дюймов в горизонтальной длине.
Вот полезная статья, объясняющая, как измерить уклон крыши.

Далее нам нужно знать, будет ли проникновение в крышу в пределах десяти футов по горизонтали от конька. Если вы находитесь дальше, чем 10 футов по горизонтали от хребта, мы будем использовать множитель 10 футов, так как это требование выполнено. Все, что ближе 10 футов, вы будете использовать это измерение в качестве множителя.

Зная уклон крыши и расстояние от конька, можно легко определить высоту дымохода, проделав небольшие математические вычисления.

Пример №1:

Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов подъема по вертикали над 12 дюймами по горизонтали), а проникновение через крышу составляет дальше , чем 10 футов по горизонтали от конька крыши. крыша. Возьмем высоту ската крыши 7 дюймов и умножим на 10, что равно 70 дюймам. Это означает, что если мы измерим 70 дюймов в месте проникновения в крышу, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы добавляем 24 дюйма к 70 дюймам, что дает нам высоту дымохода над крышей 9. 4″. Дымоход в этом примере должен возвышаться на 94 дюйма над крышей, измеренной от «горной» стороны дымохода.

Пример #2:

Давайте сделаем тот же пример, но переместим проход через крышу ближе к коньку крыши. Наш уклон крыши составляет 7/12, а проникновение в крышу будет на расстоянии 4 фута от конька крыши. Мы берем высоту ската крыши 7 дюймов (дюймы подъема на фут) и умножаем это на 4 (футы горизонтального прогона до высшей точки), что равняется 28 дюймов (дюймы подъема до самой высокой точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28 дюймам, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеряемой с «горной» стороны дымохода.

На данный момент мы охватываем все в правиле: дымоход находится как минимум на 3 фута выше подъемной стороны крыши и на 2 фута выше всего, что находится в пределах 10 футов.

Этот зазор предназначен для предотвращения падения тлеющих углей на крышу. Это требование высоты чрезвычайно важно для безопасности системы дымохода.

Пожалуйста, помните, что следует также учитывать руководство производителя. Если производитель дымохода указывает, что требуется больший зазор или высота дымохода, это необходимо учитывать.

Опубликовано в Дымоход и труба печи

Похожие сообщения

Как определить высоту дымохода для твердотопливной трубы класса А над линией крыши

Автор: Шон Саммерс, Национальный институт каминов (NFI) Master Hearth Certified Техник – WoodStovePro.com

Вопросов об этом правиле возникает много, и кажется, что с ним связано много путаницы. К счастью, этот стандарт на самом деле довольно прост. В большинстве случаев, имея всего две части информации, вы можете рассчитать высоту дымохода на бумаге, даже не взбираясь на крышу.

Во-первых, вам нужно знать уклон вашей крыши. Уклон крыши легко рассчитывается, и если вы не знаете, как это сделать, прочитайте мою статью Понимание и расчет уклона крыши . Кроме того, вам понадобится расстояние по горизонтали между вершиной и краем высокой стороны трубы (см. рис. 1), где вы планируете проникновение через крышу. Мы рассмотрим математику чуть ниже; сначала давайте рассмотрим правило 10 и 2 (см. рис. 2).

Большинство производителей дровяных печей и заводских каминов (и местные строительные нормы и правила) требуют, чтобы «дымоход должен выступать не менее чем на 2 фута над любой частью любой конструкции в пределах 10 футов (по горизонтали) и должен возвышаться не менее чем на 3 фута над самой высокой точкой выхода на крышу».**

Имейте в виду, что как правило, это минимальная высота дымохода для всей системы (обычно 15 футов, которая иногда включает соединительную трубу), которая может повлиять на конечную высоту вашей дымоходной системы. На необходимую высоту дымохода могут влиять и другие факторы, такие как «эффект дымовой трубы» и большая высота над уровнем моря. «Возможно, потребуется увеличить высоту дымохода на 2–3 % на каждые 1000 футов высоты». ** Хотя дополнительная высота обычно соответствует большей тяге, существует момент, когда система может стать слишком длинной и может возникнуть чрезмерная тяга, вызывающая повышенный расход топлива, повышение температуры горения и повреждение прибора.

А теперь урок математики. Шаг крыши выражается как отношение подъема к пробегу. Подъем — это длина, выраженная в дюймах, на которую линия крыши поднимается вверх на 12-дюймовое горизонтальное расстояние, известное как пробег. Например, общий шаг 4/12 будет означать, что на каждые 12 дюймов пробега крыша поднимается на 4 дюйма. Таким образом, если правило 10 футов, 2 футов требует, чтобы мы измеряли 10 футов до ближайшей линии крыши или конструкции, то мы можем использовать подъем для расчета требуемой высоты. Вернемся к нашему примеру: при длине в 10 футов крыша поднимется на 40 дюймов. Кроме того, по нашему правилу нам нужно добавить 2 фута или 24 дюйма, что даст нам общую высоту 64 дюйма. Итак, возьмите максимальное значение ската вашей крыши и умножьте его на 10, затем добавьте 24, обратите внимание на пример 1. Если расчетная требуемая высота падает ниже 36 дюймов (3 фута), то, согласно нашему правилу, она должна быть не менее 3 фута на высокой стороне проходки трубы.

Одно только это вычисление из Примера 1 даст вам надежную рабочую высоту, но если вы находитесь близко к своему пику, у вас может быть больше высоты трубы, чем вам действительно нужно. Если вы можете измерить горизонтальное расстояние между пиком и краем высокой стороны трубы, где вы планируете проникновение через крышу, вы можете использовать это для расчета своей высоты относительно козырька крыши или линии конька. Часто вы можете измерить это изнутри помещения, где вы планируете установить печь, или внутри чердачного помещения. Многие люди ошибочно думают, что труба всегда должна быть на 2 фута выше козырька крыши.

Давайте рассмотрим пару примеров. Вы находитесь близко к карнизу и обнаруживаете, что ваше измерение составляет 18 футов от пика до проникновения на шаг 4/12 (см. Рисунок 3). За 18 футов бега у вас будет подъем на 72 дюйма. Если в результате предыдущего расчета требуемая высота составляет 64 дюйма, мы видим, что верхняя часть трубы не будет возвышаться над козырьком крыши, но все равно будет соответствовать требованиям правила. Для следующего примера у вас более короткая высота дымохода. Если ваше пиковое расстояние до проникновения составляет 7 футов, у вас будет подъем на 28 дюймов. Согласно правилу 10 и 2, как только вы окажетесь на уровне пика, вам нужно быть всего на 2 фута выше него. Таким образом, 28 дюймов плюс 24 дюйма — это высота дымохода всего 52 дюйма. Это уменьшает фактическую требуемую высоту на 12 дюймов по сравнению с нашим предыдущим расчетом в 64 дюйма.

Обратите внимание, что это правило обычно не распространяется на пеллетные и газоотводные системы. Надеюсь, эта статья помогла вам понять правило 10 и 2, но если у вас остались вопросы, оставьте комментарий или отправьте нам электронное письмо. Мы всегда рады помочь.

*Этот пост предназначен для использования в качестве руководства, поэтому всегда сверяйтесь с руководством пользователя устройства и местными нормами, прежде чем планировать свою систему.
