Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность сделанной крыши. При желании с обустройством стропильной системы можно справиться самостоятельно. Хотите узнать как? Изучите следующее руководство!

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.

Видео — Стропильная система

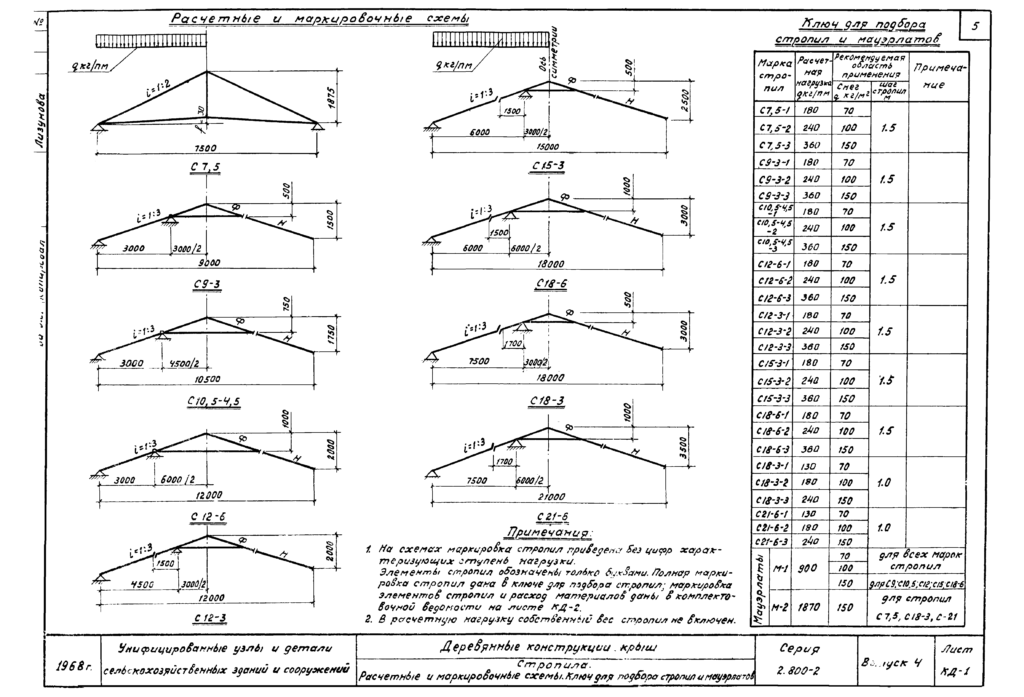

Конструкция стропильной системы

Любая стропильная система состоит из таких основных компонентов:

• стропильные ноги. Монтируются параллельно по отношению к скатам. Предотвращают прогиб кровельной конструкции;
• прогон. Представляет собой поперечный брус, устанавливаемый продольно сверху;
• лежни и стойки – поддерживают прогоны стропильной конструкции;
• подкосы – компоненты подстропильной фермы, благодаря которым обеспечивается дополнительная устойчивость стропил.

Для расчёта используйте калькулятор расчета длины стропильных ног.

Из чего делать стропила?

Чаще всего стропила изготавливаются из хвойной древесины. Это сравнительно недорогой, достаточно прочный и простой в обработке материал

В случае самостоятельного изготовления стропил лучше всего использовать брус сечением 10х10 либо 15х15 см.

Также при выборе древесины нужно обращать внимание на ее влажность. Максимально допустимый показатель – 20%. При более высоких значениях материал даст усадку, что приведет к нарушению конфигурации всей кровельной системы.

Цены на различные виды бруса

Брус

Видео — Ошибки строительства крыши

Предварительные расчеты

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

• длину стропил;
• шаг монтажа элементов;
• расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Остальные элементы кровельной системы должны иметь такие сечения:

• мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
• диагональные стропильные ноги и ендовы – 10х20 см;
• затяжки – 5х15 см;
• прогоны – 10х10, 10х20 см;
• подкосы – 10х10 или 15х15 см;
• подшивочные доски – 2,5х10 см;
• ригели – 10х15 или 10х20 см.

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Видео — Расчет стропил своими руками

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Видео — Стропильная система двускатной крыши

Порядок сборки фермы

Конструкция включает в себя опорные ноги и соединяющие компоненты. Ферма напоминает треугольник. Выполните работу в указанной последовательности, и готовая конструкция сможет достойно переносить все поступающие нагрузки.

Воспользуйтесь калькулятором расчёта высоты конька стропильной системы.

Ферму можно делать на земле с дальнейшим подъемом наверх либо же прямиком на крыше. Первый вариант более прост и удобен в выполнении.

Стропильную ферму собираем в следующем порядке. Сначала обрезаем заготовленный материал до нужного размера, стыкуем бруски верхними краями и скрепляем с помощью шурупов. Для предотвращения появления трещин в местах скрепления предварительно просверливаем в брусках отверстия диаметром немного меньше размера крепежных элементов.

Также для соединения стропильных ног используем ригель. Фиксацию выполняем на полметра ниже верхней точки скрепления элементов. Ригели будут способствовать повышению жесткости конструкции и исключат риск прогиба. Крепление ригеля выполняем в выемках, предварительно обустроенных в стропилах посредством вырубки.

При необходимости стропила срезаются под углом, если этого требуют особенности обустраиваемой кровельной конструкции.

Установка стропильной фермы

Установку стропильных ферм выполняем в следующей последовательности:

• монтируем крайние фермы;
• фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

• основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
• предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
• обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
• основание стропильной фермы закрепляем только после подтверждения ровности его установки;
• для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;
• прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

После установки всех элементов конструкции приступаем к креплению обрешетки и дальнейшему обустройству кровельной системы: влаго-, тепло- и пароизолированию, а также монтажу выбранного финишного покрытия.

Удачной работы!

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео – Стропила своими руками. Односкатная крыша

Видео — Вальмовая крыша. Стропильная система

Калькулятор длины стропил онлайн

Опубликовано пользователем

[CP_CALCULATED_FIELDS id=”6″]

Рассчитайте длину обычных стропил с помощью этого простого и бесплатного онлайн-инструмента, введя размер ширины крыши, выбрав уклон крыши и толщину конька. Результаты автоматически увольняются. К ним относятся:

• Длина стропила.
• Подъем стропила.
• Прогон стропила.
• Высота лесов

Введите значение ширины крыши (снаружи наружу) в футах, дюймах и дробях, дюймах и дробях или используйте поле дюймов, чтобы ввести значение в десятичных дробях, если вы предпочитаете это. Если у вас возникнут дополнительные вопросы, см. подробные инструкции ниже.

• Если на рабочем месте не будет подключения к Интернету, откройте эту страницу на устройстве, таком как ноутбук или смартфон, в месте, где есть подключение к Интернету. После открытия этой страницы калькулятор будет работать без подключения к Интернету.
• Произведите прямое измерение ширины крыши. Это должно быть из стен, которые имеют одинаковую высоту. Если это не так, нажмите здесь, чтобы просмотреть калькулятор стропил неровной стены.
• Используйте числовые поля для ввода значения в футах, дюймах и дробях, дюймах и дробях.
• Затем используйте раскрывающийся список, чтобы выбрать значение дроби.
• Для опытных пользователей просто используйте поле дюймов для ввода десятичного значения.
• Используйте чертежи, чтобы установить уклон крыши. Выберите уклон крыши.
• Определите толщину гребня и выберите ее из раскрывающегося списка.

Результаты автоматически запускаются, как только любое из значений введено или изменено. Длина стропила дается от длинной точки конькового спила вверху вниз по верхнему краю доски до такого же отвесного среза на стропильном врубе. Следующий результат — бег. Это горизонтальное измерение от внешней стороны стены до внутренней части конька. Затем подъем – это вертикальный замер от вершины стропила по внешнему краю отвесного среза на летке. Это также известно как HAP (высота над пластиной). Леса — это значение в дюймах, которое представляет собой расстояние по вертикали от верха HAP до верха прогулочной доски.

Верхняя часть стропила обычно соединяется с коньком. Митра — это просто отвес. Не должно быть зазоров в точности посадки. Если есть заметный разрыв, то это должно быть красным флажком для расследования.

Часть стропила, которая опирается на стеновую пластину, известна как «птичий рот». Это комбинация двух разрезов. Существует вертикальный срез, который находится на расстоянии, которое вычислитель измеряет непосредственно вдоль верхней части доски от конькового среза, и есть ровный откос (обратный откос), который должен полностью лежать на стеновой пластине с небольшим или отсутствующим откосом. настенная плита осталась. То, что осталось от разреза по отвесу, называется HAP.

Стропильный хвост не имеет значения для калькулятора. Она должна быть выложена целиком с обрамляющим угольником. Не должно быть такой части хвоста, которая «распушится», и которую впоследствии придется подстригать.

Стропила — это наклонные балки, поддерживающие вес крыши. Обычно они простираются от настенной плиты до конька. У них есть ограничения на то, как далеко они могут простираться, и правила относительно того, как они должны располагаться и крепиться. Щелкните здесь, чтобы ознакомиться с таблицами пролетов IRC и строительными нормами за 2012 год.

Разметка расчетного стропила

• Поместите доску на козлы короной от себя.
• Используйте угольник, чтобы отметить отвес как можно ближе к концу доски. Я предпочитаю использовать правую сторону доски для этого гребня. Идите вперед и увидели эту отметку.
• Зацепите длинный конец рулеткой, растяните его по всей длине и сделайте отметку вдоль того же верхнего края доски.
• Снова используйте угольник, чтобы отметить еще один отвес. Он должен быть параллелен срезу конька. Это начало рта птицы.
• Отметьте срез для рта птицы так, чтобы он пересекал срез по отвесу под углом 90° и покрывал большую часть или всю стеновую пластину.
• Выложите хвост таким же обрамляющим квадратом.

Калькулятор стропил — дюймы

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?

Или нужна помощь с использованием наших калькуляторов?

Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Общий калькулятор стропил — Шаблоны для резки — Дюймы

Наружная стена стропильного прогона Угол крыши ° _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.517 :12 Свес (уровень) Глубина стропил Действительный Толщина стропил Действительный Футы Дюймы

Отвес Birdsmouth Сиденье Birdsmouth   Толстая стена Высота стены

Учитывайте толщину конька при определении прогона стропил до наружной стены.
