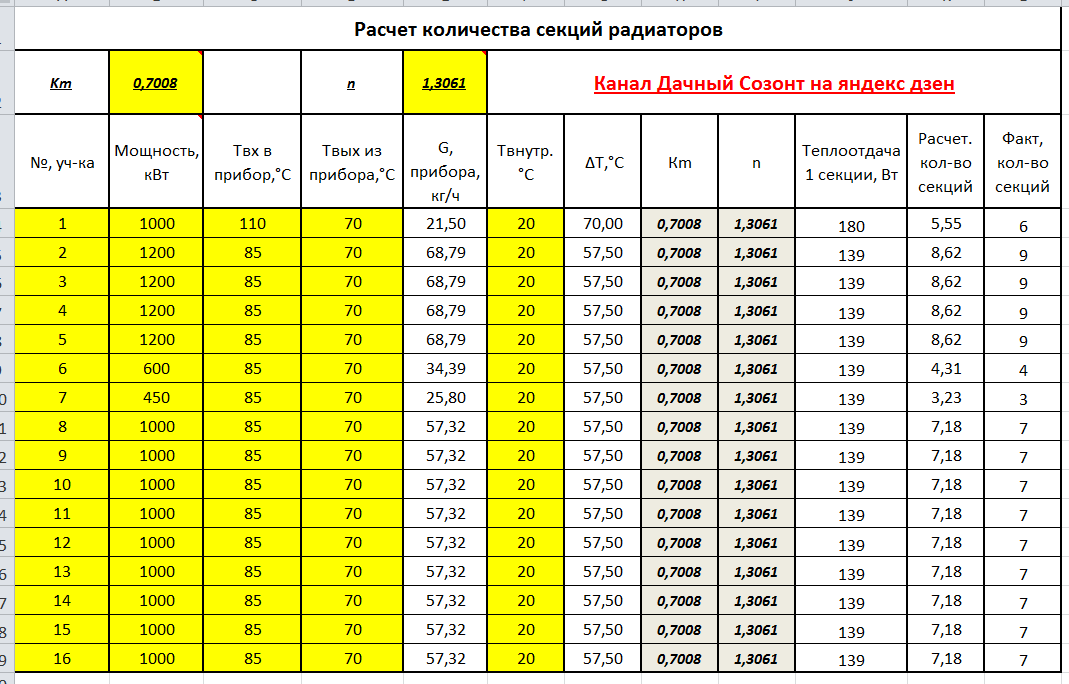

Расчет отопления по объему помещения: Как произвести расчет секций радиаторов отопления

Расчет отопления по объему помещения

Делать ли расчет отопления по объему помещения или ограничиться расчетами по площади? Давайте рассмотрим, чем расчет отопления по объему помещения в доме предпочтительнее и лучше, чем распространенные цифры «1 кВт на каждые 10 квадратных метров площади».

Итак, если вы делаете расчет отопления по объему помещения, вы включаете в него три величины – площадь помещения, высота потолков и толщина перекрытий. Кроме того, в расчете участвует не только толщина, но будет важен также и материал перекрытия. Почему? Поясним чуть ниже.

Когда же вы рассчитываете отопление, отталкиваясь от площади помещения, в ваших расчетах участвует только один показатель = площадь ваших помещений. Почему первый вариант точнее и почему он предпочтительнее?

Зачем нам высота потолков при расчетах

Итак, давайте рассмотрим некий «типовой» вариант – дом площадью 100 квадратных метров. В расчетах, основанных на площади дома мы опираемся на величину «1 кВт тепловой мощности котла на каждые 10 квадратных метров площади» и получаем, что нам потребуется котел мощностью 10кВт для отопления дома площадью 100 м2.

А теперь давайте обратим внимание на высоту  потолков в помещениях. Они могут быть 2,20, 2,50 и, например, 3,0 метра.

В первом варианте объем помещений составит 220 кубических метров, во втором – 250 и в третьем – 300 м3.

Любой теплогенератор, который работает в вашем доме, за исключением ИК панелей и им подобных, нагревает воздух внутри помещения. Благодаря конвекции теплый воздух перемешивается с холодным и обеспечивает теплопередачу по всему объему. В итоге, любой котел или печь нагревают воздух в доме. А воздух меряется именно объемными величинами, то есть кубометрами.

В первом случае нам нужно будет нагреть 220 кубометров воздуха во внутренних помещениях дома, а в последнем – 300 кубометров. Логично предположить, что при нагревании 300 кубометров воздуха потребуется почти в 1,5 раза больше тепла, чем при нагревании 220 кубометров.

То есть, при одинаковой площади помещений в первом случае можно использовать котел почти в 1,5 раза менее мощный, чем в последнем.

Толщина и материал перекрытий

Когда мы имеем одноэтажный дом, то его перекрытия, их толщина и материал, могут не участвовать в расчете отопления. Конечно, толщина и материал перекрытий обладают теплопроводностью и учитываются при расчете теплосопротивления ограждающих конструкций, но это немного другая «опера».

А вот если мы имеем двухэтажный или трехэтажный дом,  то при расчетах мощности котла нам важно знать, какой толщины в доме перекрытия и как они выполнены.

Возьмем все тот же дом площадью 100 квадратных метров, но уже в двухэтажном варианте. Пусть в первом случае у нас будут плиты перекрытия толщиной 20 см, во втором случае – деревянные перекрытия с лагами 20 см и в третьем – деревянные перекрытия с лагами 20 см и подвесным потолком из гипсокартона.

В первом случае мы имеем дело с монолитным перекрытием, которое изготовлено из теплоемкого материала. Нагретый один раз в начале сезона бетон перекрытий будет служить своеобразным теплоаккумулятором. Объем перекрытий можно исключить в этом случае из расчета. Умножаем  площадь 1-го этажа 50 квадратных метров на толщину перекрытий 0,2 метра и получаем объем 10 кубометров, который можно исключить из расчетов мощности котла.

Во втором случае у нас имеются деревянные перекрытия по лагам, подшитые сверху и снизу сначала черновым полом и потолком, а затем чистовыми покрытиями. При толщине 20 см и высоте чистовых потолков, например, 2,50 метра нам потребуется добавить к общему объему помещений дома в 250 кубометров еще 10 кубометров перекрытий.

В третьем случае, когда мы имеем высоту чистовых потолков 2,50 метра и общий объем в 250 кубометров, важно понимать, сколько высоты еще «скрывается» за подвесными потолками первого и второго этажей.

При использовании подвесов длиной, например, 10 см, нам нужно не только добавить 10 кубометров перекрытий, но еще и по 5 кубометров воздуха на каждом этаже, которые «скрывают» подвесные потолки. В итоге мы добавляем 20 кубометров к объему ома при расчетах отопления по объему помещения.

Как видите, метод расчета отопления по объему помещения гораздо более точный и учитывает больше нюансов, нежели метод расчета по площади помещений.

Расчет отопления. Порядок и примеры расчета размера платы за отопление

Согласно подпункту е) пункта 4 правил, утвержденных Постановлением Правительства Российской Федерации от 06.05.2011 № 354 (далее — Правила), отопление — это подача по централизованным сетям теплоснабжения и внутридомовым инженерным системам отопления тепловой энергии, обеспечивающей поддержание в жилом доме, в жилых и нежилых помещениях в многоквартирном доме, в помещениях, входящих в состав общего имущества в многоквартирном доме, температуры воздуха, указанной в пункте 15 Приложения № 1 к Правилам, а также продажа твердого топлива при наличии печного отопления.

Расчет размера платы за отопление по Правилам можно условно разделить на три категории:

• Расчет платы за отопление для жилого или нежилого помещения, расположенного в многоквартирном доме;
• Расчет платы за отопление для коммунальной квартиры;
• Расчет платы за отопление в жилом доме (домовладении).

Предлагаем ознакомиться с порядком и примерами расчета размера платы за отопление.

Консультант ЖКХ

Расчет платы за отопление

22.02.2019

12.01.2021

Порядок расчета размера платы за отопление, который будет рассматриваться в данной статье, действует с 1 января 2019 года и является актуальным в 2020 и 2021 годах.

Подробнее

Консультант ЖКХ

Расчет платы за отопление

17. 01.2019

12.11.2019

О порядке расчета размера платы за отопление в жилом доме (домовладении, частном доме) согласно правилам расчета размера платы за коммунальные услуги, действующим в 2019 — 2020 годах.

Подробнее

Консультант ЖКХ

Расчет платы за отопление

01.02.2017

02.01.2019

В последнее время в Постановление Правительства РФ от 06.05.2011 № 354, которое определяет порядок расчета размера платы за коммунальные услуги, в том числе за услугу по отоплению, были внесены существенные изменения. В данной статье речь пойдет об актуальных методиках расчета размера платы за отопление за период с 2017 года по 2019 год …

Подробнее

Консультант ЖКХ

Расчет платы за отопление

10.07.2013

02.03.2019

Расчет размера платы за отопление с 01.06.2013 года должен производиться по правилам расчета, утвержденным Постановлением Правительства Российской Федерации от 06.05.2011 г. № 354 с изменениями Постановления Правительства Российской Федерации от 16.04.2013 № 344 (далее — Правила). С 01.06.2013 года потребители отопления в многоквартирном доме вносят оплату за данную услугу в совокупности без разделения оплаты за отопление . ..

Подробнее

Консультант ЖКХ

Расчет платы за отопление

22.12.2012

14.11.2019

Порядок и правила расчета размера платы за отопление в комнате, расположенной в коммунальной квартире многоквартирного дома, зависит от оборудования коммунальной квартиры и многоквартирного дома приборами учета, установленными на тепловую энергию. Размер платы за отопление для потребителей тепловой энергии в комнате, являющейся частью коммунальной квартиры, разделяется на две составляющих …

Подробнее

org/Person»>
Консультант ЖКХ

Расчет платы за отопление

22.12.2012

14.11.2019

Порядок и правила расчета размера платы за отопление в многоквартирном доме зависит от оборудования многоквартирного дома (жилого дома), жилых и нежилых помещений приборами учета тепловой энергии. с 01.09.2012 размер платы за отопление в многоквартирном доме должен быть разделен на две составляющих: плата за коммунальную услугу, предоставленную в жилом/нежилом помещении, и плата за коммунальную услугу, предоставленную на общедомовые нужды …

Подробнее

Калькулятор размера помещения с обогревателем: какой размер помещения обогревает обогреватель?

Какую большую комнату вы можете обогреть газовым или электрическим обогревателем? Масло? Плинтус?

Калькулятор размера помещения с обогревателем даст вам быстрый и точный ответ на распространенные вопросы, например, какой размер помещения будет обогревать обогреватель мощностью 1500 Вт?

Выберите электроэнергию в ваттах или БТЕ для вашего обогревателя при помощи калькулятора ниже.

Навигация по содержимому

• Калькулятор размера помещения обогревателя
• Размер помещения обогревателя по БТЕ
• Размер помещения обогревателя по ваттам
  • Сколько ватт на квадратный фут?
• Факторы, влияющие на калькулятор размера помещения обогревателя
• Калькулятор размера помещения обогревателя и другие калькуляторы от Pick HVAC и размеры помещений, которые они будут обогревать.

  Таблицы также можно использовать, если вы знаете размер помещения и хотите знать, какой размер нагревателя необходим.

  Вы также найдете примеры, показывающие, как именно определяются эти рейтинги.

  ОК – Вот калькулятор размера помещения HVAC для обогревателей различных размеров.

  Калькулятор размера помещения обогревателя

  Размер помещения обогревателя по БТЕ

  Эту таблицу размеров помещения обогревателя можно использовать, если у вас есть обогреватель и вы хотите знать, сколько площади он будет обогревать, или если вы знаете площадь в квадратных футах пространство и нужно знать, какой обогреватель купить.

  Типы обогревателей, которые оцениваются по BTU, включают газовый обогреватель и масляный обогреватель (керосин/масляный обогреватель для дома).

  Размер помещения нагревателя по БТЕ:

  Мощность нагревателя (БТЕ):	Размер помещения:
  4000 БТЕ	130 кв. футов
  4600 БТЕ	150 кв. футов
  5000 БТЕ	160 кв. футов
  5 100 БТЕ	170 кв. футов
  5 200 БТЕ	170 кв. футов
  6000 БТЕ	200 кв. футов
  9000 БТЕ	300 кв. футов
  10 000 БТЕ	330 кв. футов
  12 000 БТЕ	400 кв. футов
  13 000 БТЕ	430 кв. футов
  15 000 БТЕ	500 кв. футов
  16 000 БТЕ	530 кв. футов
  20 000 БТЕ	660 кв. футов

  Например, площадь обогревателя 5200 BTU составляет 170 квадратных футов. 5200 BTU эквивалентны 1500 ваттам электроэнергии, что является очень распространенным размером обогревателя.

  Другой пример показывает, что обогреватель мощностью 12 000 БТЕ, один обогреватель массой 1 тонна, обслуживает площадь до 400 квадратных футов.

  Размер помещения обогревателя по ваттам

  Это таблица обогревателей, питающихся от электричества как единственного источника, а не газового обогревателя, например, с вентилятором. Типы, обычно оцениваемые в ваттах, — это электрический обогреватель, радиаторный обогреватель, плинтусный обогреватель и масляный обогреватель, если под этим вы подразумеваете, что это один из тех обогревателей с лучистым теплом с маслом внутри вместо воды, которые сохраняют тепло после отключения питания.

  Вопрос: Сколько ватт на квадратный фут необходимо для обогрева помещения?

  Ответ:  Для электрических обогревателей рекомендуется тепловая мощность 10 Вт на квадратный фут. Итак, для комнаты площадью 150 квадратных футов требуется обогреватель мощностью около 1500 Вт.

  Размер помещения нагревателя по ваттам:

  Мощность нагревателя (Ватт):	Размер помещения:
  500 Вт	50 кв. футов
  1000 Вт	100 кв. футов
  1500 Вт	150 кв. футов
  3000 Вт	300 кв. футов
  4500 Вт	450 кв. футов

  Пример 1:  Комнату какого размера нагреет обогреватель мощностью 1500 Вт?

  Посмотрите в таблицу, и вы увидите, что обогреватель мощностью 1500 Вт обогревает комнату площадью до 150 квадратных футов.

  Вы можете использовать эту таблицу, чтобы задать вопрос по-другому.

  Пример 2:  Насколько большой обогреватель нужен для 300 квадратных футов?

  Найдите 300 квадратных футов в столбце «Размер комнаты», и вы увидите, что обогреватель мощностью 3000 Вт — это правильный размер для комнаты площадью 300 квадратных футов.

  Сколько ватт на квадратный фут?

  Согласно правилу, для комфортного проживания в помещении требуется 10 Вт тепловой мощности на квадратный фут. Это справедливо для изолированного помещения. Если вы пытаетесь нагреть гараж или другое плохо изолированное или неизолированное помещение с помощью электронагревателя, 10 Вт тепловой мощности на квадратный фут не справятся с этой задачей.

  Факторы, влияющие на калькулятор размера помещения обогревателя

  Как уже отмечалось выше, размеры помещения обогревателя в БТЕ и размеры помещения обогревателя в ваттах рассчитаны для внутреннего пространства, а не для неотапливаемых гаражей, надворных построек, палаток или жилых автофургонов и т. д.

  Существуют другие факторы, влияющие, например, на размер помещения обогревателя мощностью 5200 БТЕ.

  Высота потолка:  В комнатах с потолками выше 8 футов может потребоваться немного больше мощности нагревателя. Поднимитесь на один размер. Например, в спальне площадью 200 квадратных футов обычно достаточно обогревателя мощностью 6000 БТЕ. Если высота потолка 10 футов, выберите 8000 или 9,000 BTU нагревателя вместо этого.

  Или можно увеличить размер в 1,25 раза. Таким образом, если в Таблице указано, что вам нужно 6000 БТЕ, уравнение будет таким: 6000 x 1,25 = 7560 или округленное до 8000.

  Вы можете сделать то же самое для ватт. Например, 1000 х 1,25 = 1250 Вт.

  Помещения со сквозняками:  Даже если в доме хорошая теплоизоляция, но если окна пропускают воздух, в комнате будет прохладно. Итак, какую большую комнату нагреет обогреватель мощностью 1500 Вт? В этом случае вам, возможно, придется сказать «комната площадью 100 квадратных футов» вместо 150 квадратных футов, указанных в таблице.

  Потребность в тепле:  В среднем 10 ватт тепловой энергии на квадратный фут требуется для прилично изолированной комнаты в среднем климате зимой. Если на улице очень холодно, вам может понадобиться больше ватт, например, 15 Вт тепловой мощности на квадратный фут.

  Размер обогревательного помещения по БТЕ Таблица основана примерно на 30 БТЕ тепловой мощности на квадратный фут. В морозный день вам может понадобиться 40 БТЕ на квадратный фут, поэтому выбирайте обогреватель побольше. С другой стороны, если в Миссури холодный день и вам нужен обогреватель, вам может понадобиться всего 20 БТЕ на квадратный фут.

  Калькулятор размера помещения обогревателя и другие калькуляторы от Pick HVAC

  Мы надеемся, что эта страница окажется полезной, поэтому не стесняйтесь делиться ею с другими. И вы увидите целый список эксклюзивных полезных калькуляторов преобразования, позволяющих легко «вычислять» при сравнении оборудования, топлива, тепла и номиналов или определении того, какой размер обогревателя или кондиционера вам нужен для вашего помещения.

  Написано Рене Лангер

  Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.

  Как определить, сколько кубометров в минуту требуется для обогрева помещения | Инструкции для дома

  Автор: Дэвид Робинсон Обновлено 29 декабря 2018 г.

  Установка правильной системы отопления в помещении важна не только для комфорта, создаваемого приятной температурой. Отопление помещения может помочь устранить сырость, но только в том случае, если оно также правильно проветривается. Плохая вентиляция приводит к увеличению влажности, что может способствовать росту плесени на всем, от стен до ковров. Секрет в том, чтобы обеспечить постоянный поток воздуха через помещение во время его обогрева, поддерживая постоянную температуру, но предотвращая накопление влаги. Объем воздуха, который должен циркулировать в помещении, измеряется в кубических футах в минуту (CFM), и определение правильного объема является ключом к успешной системе отопления.

  1. 1.

     С помощью рулетки измерьте длину, ширину и высоту комнаты. Округлите все значения до следующего полного фута, чтобы упростить расчеты. Например, если длина комнаты составляет 17 футов и 7 дюймов, округлите ее до 18 футов.

  2. 2.

     Умножьте три значения вместе, чтобы определить объем комнаты в кубических футах. Например, если длина составляет 18 футов, ширина — 12 футов, а высота — 10 футов, объем помещения получается из уравнения объема = 18 x 12 x 10, что дает объем помещения 2160 кубических футов.

  3. 3.

     Умножьте объем помещения на количество смен нагретого воздуха каждый час. Результатом является объем нагретого воздуха, который проходит через помещение за один час. Например, если воздух меняется шесть раз каждый час, умножьте объем воздуха, определенный на шаге 2, на шесть. Используя пример данных из шага 2, результатом будет шесть умноженных на 2160 кубических футов или 12 960 кубических футов воздуха, проходящего через комнату в час.

  4. 4.

     Разделите значение, полученное на шаге 3, на 60, количество минут в одном часе. В результате получается объем воздуха, который необходимо пропускать через помещение каждую минуту. Например, 12 960, деленное на 60, равно 216, поэтому каждую минуту в помещение должно поступать 216 кубических футов воздуха. Помещению требуется 216 CFM для обогрева.

     Вещи, которые вам понадобятся

     • Рулетка

     • Калькулятор

     Наконечник

     Количество замен воздуха в помещении может быть определено с точностью только по выходной мощности система отопления, желаемая температура помещения, температура воздуха, поступающего в помещение, и тепловые характеристики конструкции здания. На практике это значение, определяемое методом проб и ошибок, путем использования помещения и определения того, удобно оно или нет.

     Предупреждение

     Балансировка системы отопления может быть сложным процессом. Атмосферные условия постоянно меняются, и система отопления должна реагировать соответствующим образом. В случае сомнений перед регулировкой системы проконсультируйтесь с квалифицированным инженером-теплотехником.
