Калькулятор расчета Односкатной крыши нагрузки и пиломатериалов

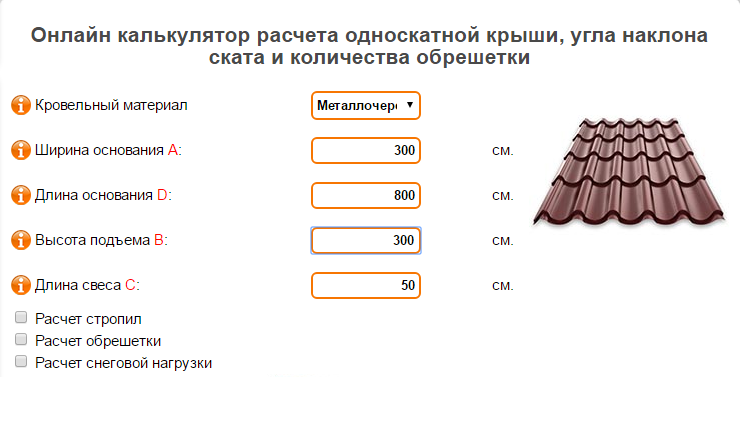

Онлайн-калькулятор односкатной крыши

Для расчетов стоимости материалов и количества односкатной кровли основные параметры вносятся в обязательные поля онлайн-калькулятора:

• Вид кровельного материала — профнастил, композитная черепица, металлочерепица, асбестоцементный шифер, листы волнистые целлюлозно-битумные, ондулин, сланец натуральный или указывается вес 1 кв. метра покрытия.
• Шаг между стропилами и сорт древесины.
• Расчет обрешетки на нагрузки ветровую и снеговую (с учетом местности и региона).

Результаты арифметических вычислений включают:

• Угол наклона кровли, площадь, приблизительный вес и количество рулонов изоляции.
• Нагрузку на стропила, количество штук, объем и вес для элементов разного сечения.
• Число рядов из досок стандартной длины для обрешетки, примерный вес и объем досок.

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)

кг/м²

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов E (см)

Длина свеса переднего и заднего C (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Результаты расчетов

Крыша:

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Расчёт односкатной крыши — как пользоваться калькулятором

При кажущейся простоте конструкции односкатной крыши проводить её расчёт надо обязательно. Это в первую очередь относится к стропильной системе и обрешётке. А точнее, к размерам элементов двух строительных систем. Провести расчёт можно самостоятельно, используя специальные формулы. А можно использовать онлайн-калькулятор односкатной крыши. Разберёмся в обоих вариантах.

Содержание

1. Самостоятельный расчёт
   1. Снеговая нагрузка
   2. Ветровая нагрузка
   3. Нагрузка от кровельного материала
2. Расчёт элементов кровли
3. Расчёты онлайн-калькулятором
   1. Видео
4. Обобщение по теме

Самостоятельный расчёт

Есть пять основных факторов, которые влияют на несущую способность односкатной крыши:

1. Угол наклона ската.
2. Тип кровельного материала.
3. Климат в регионе, где возводится дом.
4. Размеры строения и крыши.
5. Виды материалов для теплоизоляционного пирога.

Необходимо отметить, что два первых параметра между собой взаимосвязаны. Существуют определённые нормативы, которые обозначают – при каком угле наклона, какой кровельный материал может быть использован. К примеру:

• шифер или штучная черепица – минимальный наклон ската 22°;
• профнастил — 12°;
• металлочерепица — 14°;
• ондулин — 6°;
• битумная черепица — 11°;
• рулонные материалы в три слоя – 3–5°, в два — 15°.

То есть, производя расчёт односкатной крыши надо в первую очередь решить, какой у кровли будет покрытие. Исходя из этого, принимать решение относительно наклона ската.

Что касается климатических условий, то здесь за основу берутся две позиции: нагрузка снежная и ветровая. Оба значения относятся к временным нагрузкам, так как действуют не постоянно. Но учитывать их надо обязательно. Для этого применяют специальные формулы.

Снеговая нагрузка

Вот её формула:

S = Sg * µ, где Sg – это нормативная масса снежного покрова на 1 м² плоскости ската, µ — поправочный коэффициент, в основе которого лежит угол наклона односкатной крыши. Для наклона до 25°, коэффициент равен «1», выше этого значения – «0,7», выше 60° коэффициент не учитывается.

Ветровая нагрузка

Формула такая:

W = Wo * k, где Wo – норматив, действующий в определённом регионе, k – поправочный коэффициент, учитывающий высоту расположения крыши над землёй, тип местности, место застройки (открытые или закрытое).

Необходимо понимать, что обе нагрузки не учитывают частные ситуации. К примеру, резкий сильный порыв ветра, которые в районе застройки случаются крайне редко. Или выпавшая за одни сутки месячная норма снега. Поэтому рекомендуется в процессе расчёта стропил и остальных элементов односкатной крыши увеличить конечное значение на 15–20%.

Добавим, что нормативные значения снеговой и ветровой нагрузки можно найти в свободном доступе в интернете. Они могут быть графическими или табличными.

Это тоже важно знать:  Устройство односкатной крыши

Нагрузка от кровельного материала

Две предыдущие нагрузки относятся к категории «временных». Но есть так называемые постоянные, которые в первую очередь ложатся в расчёты стропил односкатной крыши. По сути, в этой конструкции постоянная нагрузка – это кровельный материал, а точнее, его вес с учётом на 1 м² поверхности ската.

Сложность расчёта этого вида нагрузки заключается в том, что у некоторых материалов в расчёт берётся не фактическая площадь, а реальная (в основном полезная). Все дело в том, что большинство кровельных материалов укладываются на обрешётку крыши с нахлестом, который сокращает площадь покрытия, но увеличивает вес изделий с учётом давления на 1 м² покрываемой поверхности. При этом надо обязательно учитывать всю площадь крыши со свесами и карнизами, выступами с боков.

Расчёт элементов кровли

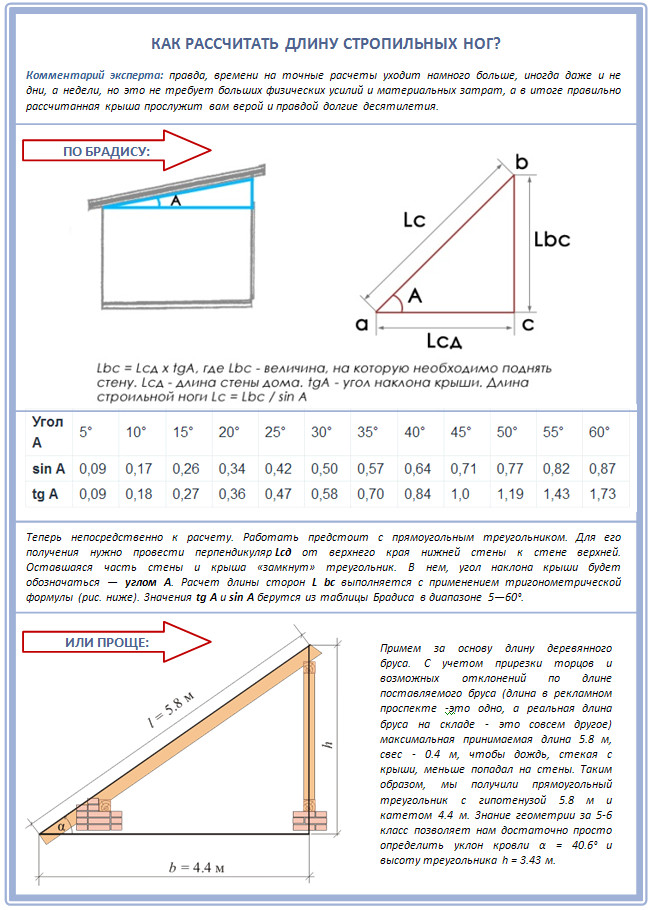

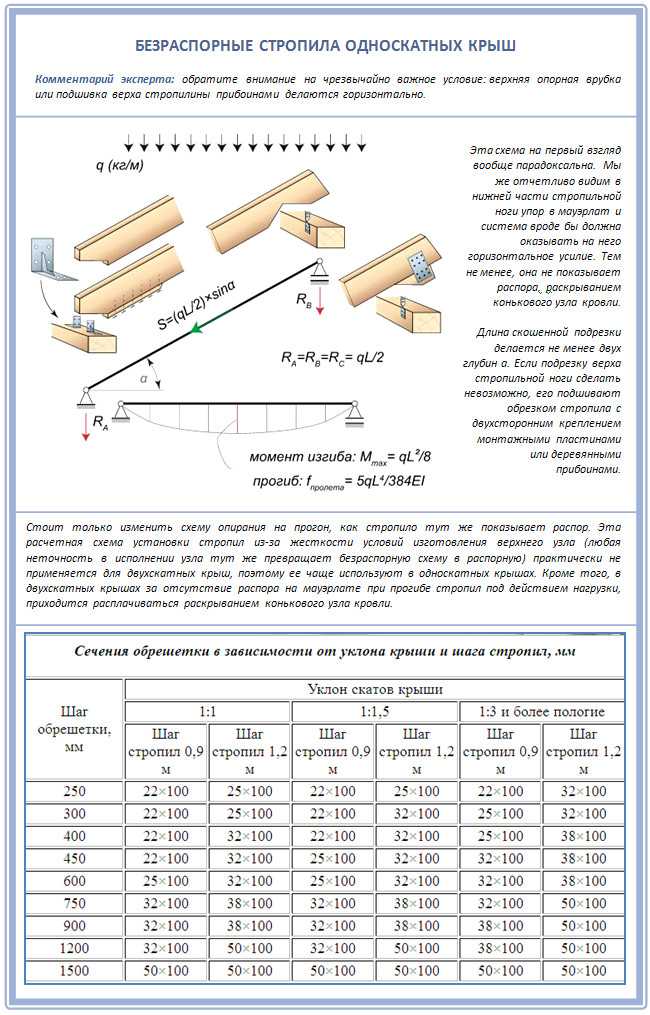

Расчёт односкатной крыши – это в основном расчёт стропил и обрешётки. Со стропилами все проще. В зависимости от нагрузок выбирается сечение досок или брусов и шаг их установки. Второй показать варьируется в диапазоне 60–100 см. При этом используются доски толщиною 50 мм, а также сдвоенный пиломатериал.

Здесь необходимо понимать, что чем толще стропильные ноги и меньше расстояние между ними, тем сильные нагрузки односкатная крыша будет выдерживать. Но при этом увеличится себестоимость конструкции. Хотя при таком соотношении кровельные односкатные конструкции встречаются редко. В основном это стропильная система из досок 50х150 мм с монтажным шагом 60–70 см.

Теперь, что касается размеров обрешётки. На это опять-таки влияет вес кровельного материала, а также его несущая способность. К примеру, если крыша покрывается профнастилом Н40, то шаг обрешётки не превышает 1 м. Если укладывается марка Н140, то шаг можно увеличить до 3 м. Все дело в том, что несущая способность у первого в несколько раз ниже, чем у второго.

Для штучных покрытий или металлочерепицы используется обрешётка, элементы которой укладывают так, чтобы профили кровельного настила ложились верхним и нижним краем на рейки. Для мягких материалов требуется сплошная обрешётка из досок или листовых изделий (фанера, ОСП, ДСП и прочее).

Расчёты онлайн-калькулятором

Онлайн-калькулятор односкатной крыши – самый простой вариант проведения расчётов. Нельзя его назвать на все сто процентов точным, но погрешности у него незначительные. При этом всегда можно прибавить к конечному результату определённый процент (10–20%), чтобы быть уверенным в надёжности будущей конструкции.

Как и все калькуляторы, этот требует внесения в него некоторых вводных данных, на основе которых и производится расчёт системы. Как и в математических выкладках, основными вводными данными здесь будут:

• размеры дома (длина и ширина), они будут определять основную площадь крыши;
• угол наклона, во многих калькуляторах используется высота подъёма, то есть разница между нижним концом стропильной ноги и верхней, измеренной по вертикали;
• размеры выступов свеса, боковых карнизов, измерение производится по горизонтали.

Это тоже важно знать:  Как сделать односкатную крышу своими руками

Все параметры вводятся в сантиметрах. И обязательно указывается тип кровельного материала. Можно сказать, что последний и является основным параметром для расчёта стропильной системы односкатной крыши. В некоторых калькуляторах нужно обозначить сорт древесины, потому что от этого зависит несущая способность каждого элемента.

В результате калькулятор выдаст значения стропильной системы и обрешётки. А конкретнее: шаг установки стропильных ног, шаг монтажа элементов обрешётки, их сечение (толщину и ширину). А также основные параметры: длину и количество досок для стропил, минимальную нагрузку на ноги. Количество элементов обрешётки в метрах, штуках, в килограммах или в метрах кубических (пиломатериалы продаются кубами).

И, конечно, сервис даст точное значение трёх основных показателей кровельной конструкции:

• угол наклона ската;
• общую площадь покрытия;
• приблизительный вес кровельного материала из расчёта покрытия им вей площади крыши;
• если дело касается рулонных материалов, то их общее количество с учётом нахлеста.

Добавим, что в некоторых калькуляторах односкатных крыш вносят показатели нагрузок: снеговой и ветровой. Здесь все просто – в определённом окошке вносится регион, в котором происходит строительство дома. И сам сервис уже находит требуемые данные. Для определения ветровой нагрузки потребуются дополнительные данные: высота наклона кровли и тип местности строительства (открытая, закрытая, городской район).

Видео

Обобщение по теме

На самом деле калькулятор односкатной крыши – программа уникальная. Появилась возможность неспециалистам проводить сложные расчёты, которые касаются надёжности строительных конструкций. Нет надобности проводить сложные математические выкладки, рыскать по специальной литературе в поисках данных и коэффициентов. Все, что нужно знать, размеры собственного дома и угол наклона ската. Плюс, конечно, тип кровельного материала. Этого достаточно для проведения расчётов.

Как измерить уклон вашей крыши

Стив Дэниелс | 13 июля 2018 г. | Помощь и советы

Мы составили удобное руководство по расчету уклона вашей крыши — не волнуйтесь, если вы застряли, мы будем рады помочь и ответить на любые ваши вопросы!

Одним из наиболее важных соображений при планировании пристройки является определение угла наклона крыши. Шаг является не только эстетическим свойством, но и неотъемлемой частью конструкции вашего дома, особенно когда речь идет о чердачных фермах. Вообще говоря, чем круче уклон, тем больше высота комнаты, которая будет доступна в вашей мансардной комнате. Какой уклон крыши? Уклон крыши — это угол, который создается, когда стропила выходят из потолочной балки. Его также можно представить как пропорцию между подъемом и уклоном крыши (например, на каждый 1 метр ширины крыша поднимается на 1 метр в высоту, или иначе известно как 45 градусов).

Немного математики… Угол вашей крыши рассчитывается так же, как вы вычисляете угол прямоугольного треугольника. Если вы предпочитаете рассчитывать угол традиционным способом без нашего удобного калькулятора, вы можете использовать следующие уравнения, чтобы найти длину стропила и уклон:

1. Стропила² = Высота² + Ширина² (из Пифагора, помните это в школе?) так;
2. Разделите высоту вашей крыши на ширину (не полную ширину, если вы измерили полную ширину от стены до стены, сначала разделите это на 2!) (В/Ш) , на получить ваш шаг в процентах.
3. Возьмите процент высоты тона и нажмите сдвиг (может быть 2-я функция на вашем калькуляторе), затем нажмите tan и затем равняется  – в большинстве калькуляторов для смартфонов есть научная опция в настройках.

Дополнительная информация Крыши обычно делятся на 1 из 4 категорий. • Неглубокие скатные крыши: Крыша с уклоном менее 25 градусов считается плоской крышей. Неглубокие крыши могут потребовать дополнительного обслуживания и могут сузить выбор доступных стилей черепицы до специальных форм, рассчитанных на малый угол. • Крыши с обычным уклоном : Любой угол от 25 до 47,5 градусов будет считаться фермой с обычным уклоном. Их проще всего строить и обслуживать. • Крыши с высоким уклоном: Крыша с уклоном более 47,5 градусов будет считаться крышей с высоким уклоном. Для более высоких скатных крыш часто требуется специальная черепица и методы монтажа. Для более крутой скатной крыши могут потребоваться дополнительные крепления. • Плоские крыши: В действительности плоские скатные крыши не являются плоскими. Все плоские скатные крыши обычно содержат обтекатель или клин (как сыр!), который придает одной стороне крыши немного большую высоту, чем другой. Это может привести к шагу от 2 до 5 градусов. Без этого обтекателя плоская крыша не смогла бы отводить воду и протекла бы.

Калькулятор уклона крыши | Калькулятор стропил | Калькулятор крыши | Калькулятор подъема и бега

• Дом

• Оценщик количества

• Калькулятор уклона крыши

Расчет уклона крыши

Ед. изм

Метр/смфут/дюйм

Подъем (S)

Беги(Н)

Уклон крыши

8/12

Уклон

66,667 %

Угол

33,690 Градус

Уклон крыши часто выражается как отношение между подъемом и уклоном в виде x:12. Например, шаг 1:12 означает, что на каждые двенадцать ярдов длины здания подъем будет равен одному ярду.

Расчет уклона крыши

Крыша шага

= SN12

= 101512

= 8

Слоп

= SN × 100

= 1015 × 100

= 66,667

Угла

10103 = 66.667

Угла

1010103 = 66,667

Угла

1010103 = 66,667

. -1 1015

=33,690

Что такое расчет уклона крыши?

Уклон крыши — это мера уклона вашей крыши. Это один из многих важных элементов вашей крыши. Скат крыши является одним из наиболее заметных аспектов крыши. Это мера крутизны крыши или ее уклона. Уклон крыши выражается как отношение вертикального подъема крыши к ее горизонтальному пролету или «прогону».

Наиболее часто используемые уклоны крыш находятся в диапазоне от 4/12 до 9/12. Смолы ниже 4/12 имеют небольшой угол наклона и определяются как крыши с малым уклоном. Уклоны менее 2/12 считаются плоскими крышами, даже если они могут иметь очень небольшой наклон.

Расчет уклона крыши

Уклон крыши=SN12

Уклон=SN×100

Угол=tan-1 SN

Какие бывают виды скатов крыш?

• 1. Низкий уклон/уклон крыши – Этот тип крыши должен иметь уклон не менее 3:12, что означает, что крыша поднимается на 3 фута на каждые 12 футов ее базовой горизонтальной длины (не более 5: 12).Кровля: этот тип крыши считается «проходимым» и легко устанавливается на крыше.
• 2. Крыша со средним уклоном/скатом – Крыша этого типа соответствует диапазону уклона кровли 6:12 – 9:12. », так как представляют собой более высокую степень сложности, поэтому дороже в установке. Им требуется специальное оборудование, такое как кровельные домкраты и доски, чтобы иметь возможность выполнять монтаж кровли.
• 3. Высокий/Крутой Уклон/Уклон Крыши – Крыши этой категории имеют уклон, превышающий 9 дюймов подъема на каждый фут горизонтального прогона крыши. Кровля: Крыша с высоким наклоном, пожалуй, самая трудная и опасная кровельная поверхность для работы. Вы можете ожидать, что заплатите более высокую цену за этот тип крыши за квадрат установки. Любая кровля и особенно крутые крыши требуют использования специальной защиты и средств защиты от падения.

Важность уклона крыши

Кровельное покрытие, предназначенное для стока дождя и снега. жара, ветер, ультрафиолетовые лучи и все другие воздействия окружающей среды, которые приводят к порче материалов.
