Светотехнический расчет освещения: формула и пример

Светотехнический расчет помещения позволяет определить тип, число и мощность светильников. Вычисления производят заранее, поскольку от них зависит дальнейшее выполнение электротехнических работ. Кроме того, расчет позволяет оптимизировать число светильников, оценить их возможности при разных схемах расположения. В некоторых случаях он также помогает обеспечить экономию на предприятии или другом объекте, для которого ведется расчет.

Основные методы светотехнического расчета

Светотехнический расчет освещения может выполняться разными методами:

Методом удельной мощности. Считается одним из самых простых, но имеет один главный минус – не дает точных значений. Рекомендован только для получения приближенных значений.

org/ImageObject»>

Точечным методом. Подходит для расчета местного освещения, в том числе на участках с затенением, перепадами высот или наклонными поверхностями. Для подсчета общего освещения метод достаточно сложен, поскольку не учитывает некоторые важные составляющие.

Коэффициента использования светового потока. Наиболее удобный и широко применяемый метод светотехнического расчета общего освещения. Идеален для помещений без перепадов высот по горизонтали. Имеет один минус – не позволяет определить затененные участки.

Расчет освещения по методу коэффициента использования

Светотехнический расчет промышленного здания можно произвести по методу коэффициента использования светового потока. В таком случае основной величиной, которую нужно вычислить, становится световой поток светильника – Fрасч. . Его вычисляют по следующей формуле:

Fрасч. = Eн · S · K3 · z/N · ƞ

Eн – нормативная степень освещенности (лк). Ее определяют по таблице 4.1 СП 52.13330.2016 (требования к освещению промышленных предприятий) в зависимости от характеристики зрительной работы. В качестве примера для светотехнического расчета промышленного здания можно взять работы наивысшей точности с объектом различения менее 0,15 мм при малом контрасте на темном фоне. Для них искусственная освещенность должна составлять 500 лк от общего освещения и 5000 лк всего.

S – площадь помещения (м2). Берется площадь помещения, для которого производится светотехнический расчет. Определяется по стандартной формуле S = A · B, где A – ширина, м, а B – длина, м.

K3 – коэффициент запаса. Зависит от степени запыленности производственного помещения. Значение коэффициента можно найти в таблице 3 СНиП 23-05-95*.

z – коэффициент неравномерности освещения или минимальной освещенности, отношение Eср/Eмин. Eср определяют по СП 52.13330.2016, а Eмин (наименьшее значение освещенности в помещении). Согласно п. 7.9 СНиП 23-05-95*, значение z составляет 1,3 для работ I-III категории в случае применения люминесцентных ламп, 1,5 – для других источников света, а для работ IV-VII разрядов – 1,5 и 2,0 соответственно. Если светильники можно установить только на колоннах, стенах или площадках, то допускается принимать z, равное 3,0.

N – количество светильников. Рассчитывается на основе выбранной схемы освещения помещения по формуле N = R · LR.

Для начала необходимо определить число рядов светильников R:

R = (A – x)/L,

где A – ширина помещения, м;

x – расстояние от края помещения до светильников, м;

L – расстояние между лампами в рядах и между рядами, м.

L определяют, исходя из условий L/Hр=1,0 для люминесцентных ламп и L/Hр = 0,6 для ламп накаливания, ДРЛ и светодиодных светильников.

Hр здесь представляет собой расстояние от лампы до рабочей поверхности: Hр = H – (hс + hр), где H – высота помещения (м), hс – высота свеса лампы от потолка, hр – расстояние от рабочей поверхности до пола (м).

Число светильников в ряду LR определяют по формуле: LR = (B – y)/L, где B – длины помещения (м), y – расстояние от края ряда (м).

Ƞ – коэффициент использования светового потока (%). Отношение светового потока ламп к потоку, падающему на рабочую поверхность. Для определения коэффициента необходимо воспользоваться справочной литературой. Значения параметра приведены в таблице.

Результаты светотехнического расчета

Подставив все значения в формулу, вы получите световой поток Fрасч, который должны обеспечивать светильники. По нему выбирают лампу, световой поток которой не может отличаться более чем на -10…+20%. Если отклонение больше, то рекомендуется увеличить число подходящих ламп до 2, 3 и т.д.

Для проверки правильности выбора ламп существует специальная формула:

(FГОСТ – Fрасч.)/ FГОСТ · 100%

Светотехнический расчет осветительных установок считается правильным, если полученное значение укладывается в интервал от -10 до+20%.

Как выполняется расчет освещения: основные методы

Методы расчета освещения

Расчет светового освещения методом светового потока, точечным, или способом удельной мощности, может быть осуществлен для любого помещения. Но если метод коэффициента использования светового потока применяется для расчета общего равномерного освещения, то точечный метод чаще используют для расчета освещенности локальных мест, а метод удельной мощности — для определения примерной мощности светильников.

Кроме того, метод расчета зависит от известных параметров освещения и его конечного назначения. Поэтому, дабы не быть голословными, давайте разберем каждую из этих методик отдельно и по этапам.

Содержание

Методы расчета освещения
- Расчет по методу коэффициента использования светового потока
- Расчет точечным методом
- Расчет способом удельной мощности
Выбор метода расчета
Вывод

Методы расчета освещения

Как мы уже указали выше, существует три основных способа расчета освещения – это метод коэффициента использования светового потока, точечный метод и метод удельной мощности. Давайте разберем каждый из них по отдельности.

Расчет по методу коэффициента использования светового потока

Данный метод расчета, может быть выполнен для двух случаев – когда известно точное количество ламп и необходимо рассчитать их мощность, или, когда известна мощность ламп и необходимо рассчитать их количество. Давайте рассмотрим оба варианта.

Расчет производится по формуле:

Формула расчета методом коэффициента использования

Давайте рассмотрим каждое из значений из этой формулы по отдельности, и разберемся от чего оно зависит.

Часть табл.1 СНиП 23-05-95

Итак:

E_min – это минимальное нормируемое значение освещенности для данного помещения. Данное значение задается табл.1 СНиП 23-05-95, и зависит от таких показателей как характеристика зрительной работы, характеристик фона и типа освещения. Для отдельных помещений данный показатель приведен в табл.2 СНиП 23-05-95.

Часть табл.2 СНиП 23-05-95

S – это площадь помещения. Здесь все достаточно логично, ведь чем больше площадь помещения, тем большее количество света необходимо для ее освещения. И не учитывать этот фактор мы не можем.
K_з – это коэффициент запаса. Этот показатель учитывает, что в процессе эксплуатации лампа будет подвергаться загрязнению, и ее световой поток будет снижаться. Кроме того, данный показатель позволяет учесть снижение отраженной составляющей от стен потолка и других поверхностей. Ведь в процессе эксплуатации краски этих поверхностей тускнеют, и так же поддаются загрязнению. Инструкция советует принимать коэффициент запаса для ламп накаливания равным 1,3, а для газоразрядных ламп равным 1,5. Более точно его можно выбрать по табл.3 СНиП 23-05-95.

Выбор коэффициента запаса

Z – коэффициент неравномерности освещения. Данное значение зависит от равномерности распределения светильников по всей площади помещения, а также от наличия затеняющих объектов. Вычисляется данное значение по формуле:

Коэффициент неравномерности освещения

E_ср – это среднее значение освещенности в помещении, а E_min – соответственно его минимальное значение.

Обратите внимание! Для большинства помещений, неравномерность освещения строго ограничена. Так, для помещений, в которых выполняются работы I—II зрительных разрядов, коэффициент Z не должен превышать 1,5 для люминесцентных ламп, или 2 для других источников света. Для остальных помещений, данный коэффициент составляет 1,8 и 3 соответственно.

N – это количество светильников, установленных в помещении. Он зависит от выбранной системы освещения.
n – количество ламп в светильнике. Если применяются одноламповые светильники, то его значение равно единице. При большем количестве, ставим соответствующее число.
ɳ — коэффициент использования светового потока. Он определяется как соотношение излучаемого и падающего на рабочую поверхность, светового потока всех ламп. А вот для его определения следует использовать специальную справочную литературу. Ведь данный параметр является производной от индекса помещения, коэффициента отражения стен и потолка, а также от типа светильника.

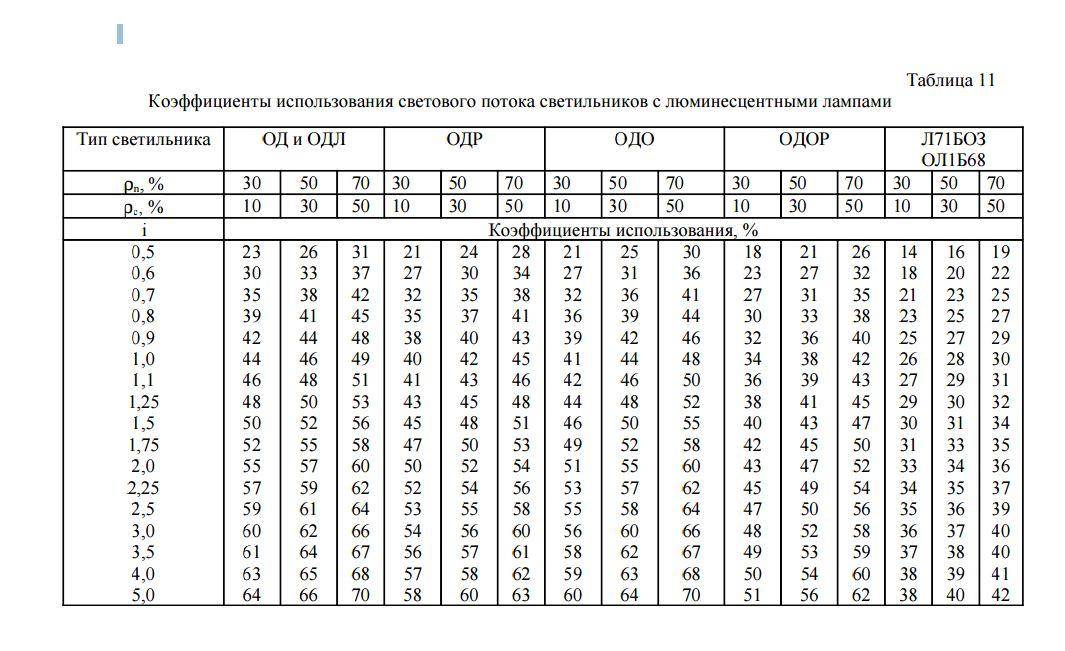

Таблица выбора коэффициента использования светового потока

Методом коэффициента использования светового потока, можно произвести расчет и количества необходимых светильников, при известной величине светового потока. Для этого следует использовать формулу —

Метод коэффициента использования для расчета количества светильников

Величины в этой формуле не отличаются от рассмотренного выше варианта, поэтому более детально данную формулу рассматривать не будем.

Расчет точечным методом

Расчет точечным методом содержит некоторые отличия для точечных светильников, и для так называемых, световых полос. Под световыми полосами подразумевают люминесцентные лампы. Давайте рассмотрим оба варианта.

Расчет точечным методом

Итак:

Начнем с расчета точечных светильников. На самом первом этапе расчета, нам следует вычислить высоту Н_р. Данная высота является разностью между высотой подвеса светильника и нормируемой высотой минимальной освещенности.

Расчет величины Нр

Высота подвеса светильника — это расстояние от потолка до непосредственно лампы. Она зависит от строения светильника.

Расчет угла α

С нормируемой высотой минимальной освещенности, все немного сложнее. Как мы уже говорили выше, в табл. 2 СниП 23-05-95 вы можете найти минимально допустимое освещение практически для любого помещения.
В то же время высота, для которой указана данная норма, может отличаться. Обычно она варьируется от 0 до 1,0 метра. Это обусловлено тем, что в одних помещениях необходимо обеспечить максимальную освещенность в районе пола, а для других на уровне движения или стола, то есть 0,7 метра.
Для того чтобы получить высоту Н_р, необходимо от высоты помещения вычесть две рассмотренные выше высоты.

Чертим план помещения с расстановкой на нем светильников

План помещения с большим количеством светильников

Теперь нам следует начертить план помещения и размещения светильников, на котором мы должны определить равноудаленную точку от всех светильников в помещении. Именно для нее будет производится расчет. Кроме того, масштабированный план значительно облегчит расчет точечным методом освещения в любом помещении. Ведь это позволит вычислить расстояние от любого из светильников до расчётной точки – обычно его обозначают d.
Вычисление величин Н_р и d, нам было необходимо для получения значения горизонтальной освещенности в искомой точке. Эта величина вычисляется по специальным графикам пространственных изолюксов. А этот график зависит от типа светильников.

На фото графики пространственных изолюксов

Найдя параметр Н_р на оси ординат, а параметр d на оси абсцисс, на их пересечении мы получим условную освещенность в искомой точке от данного светильника.
Но нам необходимо найти условную освещенность в данной точке от каждого расположенного поблизости светильника, а затем суммировать их значение. Таким образом мы получим величину Е_е.
Теперь, для расчета точечным методом, пример формулы будет следующим –

Формула расчета точечным методом

В этой формуле, 1000 – это условный световой поток лампы. Е_н – нормируемая освещенность, k_з – коэффициент запаса, выбор которого мы рассматривали в предыдущем разделе нашей статьи.
µ — это коэффициент добавочной освещенности от соседних светильников и отраженного света. Обычно значение данного показателя принимают от 1 до 1,5.

Но для люминесцентных ламп данный расчёт не подходит. Для него разработан так называемый точечный метод расчета светящихся полос. Суть данного метода идентична варианту, рассмотренному выше, и его вполне можно сделать своими руками.

Расчет для светящихся полос

Для начала, как и в первом варианте, вычисляем значение Н_р. Затем рисуем план помещения и расположения светильников.

Обратите внимание! План следует создавать с соблюдением масштаба. Это необходимо для определения точки А, для которой мы производим расчет. Эта точка будет расположена посередине светящейся полосы, то есть лампы, и удалена от этой середины на расстояние р.

План помещения и пространственные изолюксы для расчета светящихся полос

На следующем этапе, определяем линейную плотность светового потока. Делается это по формуле F=F_св×n/L. Для этой формулы F_св – это световой поток светильника. Его значение равно сумме световых потоков всех ламп в светильнике. N – это количество светильников в полосе. Обычно таких светильников один, но могут быть и другие варианты. L – это длина лампы.
На следующем этапе, нам необходимо найти так называемые приведенные размеры – р* и L*. Р* = p/H_p, а L*=L/2 ×H_p. Исходя из этих приведенных размеров, по графикам линейных изолюксов находим относительную освещенность в заданной точке. Дальнейшие вычисления выполняем по той же формуле, как и для точечных светильников.

Расчет способом удельной мощности

Последним возможным вариантом расчета освещения, является метод удельной мощности. Данный метод относительно прост, но не дает точных результатов. Кроме того, он требует использования большого количества справочной литературы, приведенной на видео.

Суть данного метода сводится к следующему. Прежде всего, определяем величину Н_р. Ее мы искали во всех описанных выше вариантах, поэтому не будем на ней останавливаться более подробно.

Таблицы выбора удельной мощности светильников

Дальнейший расчет производится по таблицам. В них мы определяем необходимую для данного помещения удельную мощность всех светильников – Р_уд.
После этого можно определить мощность одной лампы. Делается это по формуле –

Формула расчета удельной мощности

Где S – площадь помещения, а n – количество ламп.

Исходя из полученного значения, находим ближайшее большее значение существующих ламп. Если мощность ламп не соответствует требованиям светильника, то увеличиваем количество светильников, и повторяем расчет методом удельной мощности.

Выбор метода расчета

Имея представление, каким образом производится расчет, давайте рассмотрим, какой из способов выбрать конкретно для вашего случая. Ведь различные методы расчета предназначены для различных помещений и условий.

Итак:

Начнем с метода коэффициента использования светового потока. Данный способ нашел достаточно широкое применение. Преимущественно его применяют для расчета общего освещения в помещениях, не имеющих перепадов высот по горизонтали. Кроме того, данный способ не сможет выявить затененные участки, и произвести расчет для них.

Выбираем метод расчета освещенности

Для этих целей существует точечный метод. Он применяется для расчета местного освещения, затененных участков и помещений с перепадом высот, а также наклонных поверхностей. Но вот общее равномерное освещение таким методом посчитать достаточно сложно — ведь он не учитывает отраженные и некоторые другие составляющие.
А вот способ удельной мощности, является одним из наиболее простых. Но в то же время он не дает точных значений, и преимущественно используется в качестве приближенного. С его помощью определяют приближенное количество светильников и их мощность.

Кроме того, данный расчет позволяет определить, какова приближенная цена монтажа и эксплуатации данной осветительной системы.

Вывод

Конечно, такие сложные методологии совершенно не нужны, если вы просто создаете освещение рассады в домашних условиях. Для этого и подобных случаев, достаточно применить нормируемый показатель минимальной освещенности, умножив его на площадь помещения.

А уже, исходя из полученного значения, выбрать количество и мощность ламп. Но если говорить о промышленных масштабах, то здесь без тщательного расчёта не обойтись. И лучше в данном вопросе не заниматься самодеятельностью, а довериться профессиональным конструкторским бюро.

Как рассчитать освещение: авторитетное руководство (2020)

Как рассчитывается освещение?

Сложный вопрос, верно?

Однако существует множество способов расчета освещения.

От формулы расчета люкс до преобразования ватт в люмен существует множество способов расчета освещения.

Сейчас:

Расчет освещения иногда может быть простым, а иногда сложным. Все зависит от типа проводимого расчета.

В любом случае, этот пост посвящен всем способам расчета освещения.

К концу чтения вы узнаете о таких вещах, как:

Как рассчитать потребность помещения в освещении?
Как измерить светоотдачу?
Как рассчитать расстояние света?
Как измерить уровень освещенности?
Как рассчитать люмен на ватт?

И так далее…

Зачем вам знать всю эту информацию?

Кроме расширения ваших знаний об освещении, это также облегчит вам определение:

Сколько светильников вам нужно для комфортного освещения помещения.
Способы повышения эффективности вашей системы освещения.
Какие световые технологии и светильники лучше всего подходят для вас, среди прочего…

Так чего же вы ждете?

Возьмите ручку и бумагу и приступим к расчетам.

Общие методы, используемые для расчета освещения

Освещение можно рассчитать разными способами.

Например:

Вам может понадобиться узнать, сколько энергии потребляют ваши осветительные приборы в любой момент времени. Или еще лучше, количество светового потока, создаваемого вашими осветительными приборами.

Причины и цели бесконечны!

Вот почему дизайнеры интерьеров, подрядчики по освещению и даже вы должны знать, как рассчитать освещение.

Имея это в виду, вот краткий обзор наиболее распространенных способов расчета освещенности:

Как рассчитать освещенность
Как рассчитать потребность в освещении
Как рассчитать световую нагрузку
Как рассчитать уровень освещенности
Как рассчитать эффективность
Как рассчитать стоимость кВт/ч для освещения
Как рассчитать необходимое количество света в помещении
Как рассчитать мощность светодиодов
Как рассчитать количество люменов на ватт
Как рассчитать расстояние света
Как рассчитать рекомендуемые уровни освещения для офиса и работы за компьютером
Наслаждайся этим.
1. Как рассчитать освещенность
При расчете освещенности есть два основных подхода.
Мы можем использовать:
Мощность
Или Люмен
Обе формулы несколько различаются. Однако их можно использовать для расчета освещённости.
Итак:
Как вы собираетесь выполнять оба этих вычисления?
Ну, во-первых, вам нужно найти рулетку и калькулятор . Когда у вас есть оба этих инструмента, вы будете готовы начать свои расчеты.
Вот как это делается…
ФОРМУЛА МОЩНОСТИ (Ватт на квадратный фут)
Этот метод упрощает определение количества света, необходимого для комфортного освещения помещения.
Как?
Например:
Предположим, у вас есть комната размером 10 на 10 футов. Площадь вашей комнаты составит 100 квадратных футов.
Теперь для требуется общее освещение (гостиные и развлекательные зоны) Вы можете рассчитать требуемую мощность, умножив площадь комнаты на 1,5 Вт или 2,5 Вт для рабочих/учебных помещений.
В нашем примере с комнатой размером 10 на 10 футов вы получите 150 Вт для общего использования или 250 Вт для рабочих/учебных помещений.
Примечание:
Для рабочих зон рабочее освещение всегда более эффективно потому что оно помогает направить свет на важные участки комнаты; например ваш учебный стол.
Идем дальше…
ФОРМУЛА ДЛЯ РАСЧЕТА ЛЮМЕНОВ (люменов на квадратный фут)
Прежде всего… область получает.
Чтобы сделать этот расчет, вам необходимо:
Измерить размеры вашей комнаты. Например. 10 на 10 футов.
Рассчитайте общую сумму люменов, производимых всеми вашими источниками света. Световой поток часто указывается на упаковке светильников или на сайте производителя.
Разделите общий световой поток на площадь вашей комнаты.
Примечание:
В разных помещениях часто требуется различное количество света для ясности, освещенности и безопасности. Поэтому вы должны убедиться, что знаете, сколько света требуется на квадратный фут.
В таком случае вы можете использовать калькулятор ватт в люмен.
Например:
Если ваша комната размером 10 на 10 футов является ванной комнатой, эксперты рекомендуют, чтобы уровень освещенности в люксах был около 75 люмен на квадратный фут.
Таким образом, умножив 75 на 100, ваши светильники должны излучать в сумме не менее 7500 люменов света.
Для получения более подробной информации о рекомендациях экспертов по уровню освещенности нажмите здесь.
Просто, правда?
2. Как рассчитать потребность в освещении
Зачем это нужно?
Что ж, расчет потребности в освещении поможет вам узнать, сколько электроэнергии необходимо для освещения вашей комнаты .
Сейчас:
Для этого вам понадобится люксметр для измерения освещенности в люменах.
Итак, как вы это делаете?
Ну, во-первых, ваша формула расчета освещения должна совпадать с Национальным электротехническим кодексом.
В основном, в соответствии с этим кодом, основные электрические системы должны иметь коэффициент нагрузки, равный трем.
Например:
Если площадь вашей комнаты составляет 500 квадратных футов, общая мощность освещения, выделенная для этой комнаты, должна составлять 1500 Вт (15 лампочек по 100 Вт).
Но:
Помните, что назначение/использование помещения также является решающим фактором, который следует учитывать . Некоторым комнатам может потребоваться больше освещения, чем другим.
Кроме того, следует учитывать, что яркие цвета (на стенах и потолках) часто больше отражают свет . Таким образом, их можно использовать для максимальной эффективности вашей системы освещения .
3. Как рассчитать осветительную нагрузку
Для расчета осветительной нагрузки мы используем следующую формулу:
Ватт = Вольт * Ампер ( или Вт= ВА 1 короче).
В большинстве случаев вы получите два из этих трех элементов.
Например:
Если ваши домашние сети имеют мощность 240 В и могут пропускать до 20 А электроэнергии в любой момент времени, то ваша мощность в ваттах становится:
240 вольт * 20 ампер = 4800 ватт
Это означает, что в вашем доме потребляемая мощность освещения составляет 4800 Вт.
Знание этой крошечной части информации поможет вам узнать, сколько энергии вы можете потреблять, не отключая автоматический выключатель.
Имея это в виду, вот как рассчитать осветительную нагрузку:
Получите данные о силе тока вашей электрической цепи из монтажной коробки.
Умножьте силу тока на предел напряжения.
После того, как вы определите свою силовую нагрузку, вычтите из нее все остальные нагрузки, чтобы узнать, сколько у вас останется для освещения.
4. Как рассчитать уровень освещенности
Как упоминалось выше, люкс — это просто количество люменов на квадратный фут . Или , количество света, падающего на площадь в любой момент времени .
Люкс определяется интенсивностью и яркостью.
И, следовательно, расчет люкс облегчает вам определение мощности и эффективности светильника .
Теперь:
Существует несколько способов расчета уровня освещенности:
Например:
Вы можете использовать формулу « E = Φ / A 9001», где
E — освещенность или люкс.
Φ или «фи» — это формула светового потока в люменах.
А А — площадь поверхности, на которую падает свет (м ²)
Вы также можете использовать формулу « E = F X UF x MF / A », где:
E (Иногда днековая как I). .
F (иногда обозначается как LI) — среднее значение люменов источника света.
UF (иногда обозначается как Cu) — коэффициент использования.
MF — коэффициент обслуживания источника света.
А А это площадь поверхности, охватываемая источником света.
Наконец, вы можете использовать люксметр или онлайн-таблицу измерения уровня люкс для измерения освещенности вашей комнаты.
Так проще и быстрее.
5. Как рассчитать эффективность
Теперь, когда все становится немного техническим.
Почему?
Ну, это потому, что расчет световой эффективности можно выполнить разными способами .
Примечание:
Формула силы света зависит от трех факторов, а именно:
Конфигурация светильника.
Направление света.
И расстояние между поверхностью и источником света.
Имея это в виду, вот шаги, которые необходимо предпринять, чтобы быстро определить эффективность:
Шаг 1 : Определите потребляемую мощность источника света с помощью калькулятора мощности светодиодов.
Шаг 2 : Измерьте расстояние « D » (в метрах) между точкой интереса и источником света.
Шаг 3 : Поскольку свет часто распространяется в виде сферы, вам нужно найти площадь ее поверхности. Для этого используется формула « SA = 4 * pi (3,142) * D ² ».
Шаг 4 : умножьте SA из шага 3 еще раз на 4.
Шаг 5 : Теперь, чтобы получить эффективность света в интересующей вас точке, вам нужно снова умножить полученный ответ на число пи (3,142).
Шаг 6 : Наконец, разделите мощность вашего источника света на итоговую цифру, полученную на шаге 5, чтобы получить значение Х . Это даст вам окончательный результат в формате X Вт на метр; эффективность света в интересующей вас точке.
6. Как рассчитать стоимость кВтч на освещение
Здесь все немного проще.
Почему?
Потому что формула и процедура довольно просты.
Вот как это сделать:
Расчет тарифов на электроэнергию
Чтобы узнать, сколько вы платите за каждый использованный кВтч, вы можете использовать следующую формулу:
Ставка = Стоимость / кВтч Итого
Например:
Если в конце месяца, Вы получаете 100 долларов США за использование 1000 кВт -ч электроэнергии, ваша стоимость стоимости будет:
$ 100 /1000 кВтч = 0,1 долл. США за кВт -ч. уровень затрат, следующим шагом будет расчет потребления освещения.
Здесь мы используем следующую формулу:
Потребление освещения = Количество светильников * Мощность * Часы использования
>> Но это только в том случае, если все светильники имеют одинаковую мощность; если нет, то формула будет следующей:
Потребление освещения = Сумма мощностей всех светильников * Часы использования
Например:
Предположим, что ваша комната освещается двумя 100-ваттными лампочками в течение 6 часов в день. Ваши общие затраты на потребление освещения составят:
Стоимость освещения = 2 приспособления * 100 Вт * (6 часов * 30 дней) = 36 000 ватт-часов, используемые
, если Один кВтч равен 1000 Вт. часов будет равно 36kWh .
Это означает, что каждый осветительный прибор потребляет 18кВтч (из 36 / 2) в месяц , верно?
Расчет затрат на освещение
Стоимость потребления освещения для каждой лампочки можно определить, умножив ее ежемесячное потребление на норму затрат.
Например:
В нашем случае стоимость будет…
18кВтч на лампочку * 0,1$ за использованный кВтч = 1,8$ за светильник
’9000?
7. Как рассчитать, сколько света нужно комнате
Если расчет фут-кандел и люкс оказался сложной задачей, этот метод может оказаться облегчением.
По сути, это более простая формула, которую легко понять и использовать.
Однако он может быть не таким точным или точным, как некоторые другие сложные методы, упомянутые выше.
Как вы это делаете?
Итак, сначала вам нужно найти площадь вашей комнаты. Это означает умножение его длины на ширину .
Например:
Если длина вашей комнаты 10 футов, а ширина 10 футов, площадь вашей поверхности составит 100 квадратных футов.
Сейчас:
Как правило, специалисты рекомендуют умножать количество квадратных метров на 1,5 , чтобы получить количество ватт, необходимое для комфортного и адекватного освещения помещения.
Следовательно, используя наш пример выше, потребность в мощности для нашей комнаты составит 150 Вт .
Для специальных помещений, таких как кабинеты, офисы и фабрики, рекомендуется умножать площадь в квадратных футах на 2,5 для определения необходимой мощности помещения.
Примечание:
Вы можете увеличивать или уменьшать мощность в зависимости от ваших предпочтений и удобства.
8. Как рассчитать мощность светодиодов
Это факт, что светодиодные светильники часто являются наиболее эффективным и экономичным вариантом освещения, доступным сегодня .
Однако, когда вы имеете дело с проектом с питанием от батареи, расчет мощности светодиода становится необходимостью.
Сейчас:
Как бы это ни звучало, мощность светодиода рассчитать довольно просто; особенно если у вас есть мультиметр, который можно использовать для измерения тока, напряжения и сопротивления .
Но если у вас нет доступа к мультиметру, есть обходной путь для решения этой проблемы.
Часто производители указывают важную информацию, включая оценки напряжения и силы тока, на упаковке своих светильников.
Примечание:
Для расчета мощности светодиода нужны только напряжение и ток .
Так что же делать, если у вас нет доступа к мультиметру?
В принципе, можно определить Мощность путем умножения Напряжение на Ток .
Таким образом, ваш первый шаг должен заключаться в том, чтобы найти напряжение используемого светодиодного светильника на веб-сайте производителя или на упаковке.
Иногда…
Вы можете приблизить напряжение по цвету светодиода. Например:
Белые светодиоды = 3,5 В.
Красные светодиоды = 1,8 В.
Синие светодиоды = 3,6 В.
Зеленый, оранжевый и желтый светодиоды = 2,1 В.
Следующим шагом будет определение тока прибора.
Вы также можете получить его на веб-сайте производителя, на упаковке или путем измерения с помощью амперметра/мультиметра.
Когда у вас есть напряжение и ток, вы можете приступить к расчету мощности прибора.
Например:
Если ваш светодиодный светильник имеет напряжение 10 В и ток 0,02 А, его мощность (в ваттах) будет:
Примечание:
1000 милливатт = 1 ватт
1000 милливатт = 1 ампер
9. Как рассчитать люмен на ватт
В современном мире эффективность освещения очень важна. Чем эффективнее светильник, тем дешевле его обслуживание.
Вот почему этот метод расчета обязателен.
При покупке светильника его люмен на ватт рейтинг является решающим фактором в процессе принятия решения.
Почему?
Светильник считается эффективным, если он излучает больше света при меньшем потреблении энергии.
Таким образом, чем выше его рейтинг Люмен на ватт , , тем он эффективнее.
Теперь, прежде чем мы приступим к расчетам, обратите внимание:
Люмен — это единица измерения светового потока или, говоря простым языком, яркости.
А Ватт — единица измерения мощности. Или, другими словами, это скорость выполнения работы. Таким образом, мощность светильника — это количество энергии, которое он использует для производства света в любой момент времени.
Не все ватты, используемые светильником, идут на освещение; некоторые теряются в виде тепла.
Имея это в виду, вот как рассчитать люмен на ватт:
Здесь мы используем эту формулу…
лм/Вт = люмены/ватты
стандартный светодиодный светильник мощностью 15 Вт, который производит 1500 люмен света, его люмен на ватт будет:
лм/Вт = 1500 / 15 = 100 люмен на ватт
Забавный факт:
Лампа накаливания мощностью 100 Вт дает 1300 люмен. Следовательно, его эффективность составляет 13 люмен на ватт.
Это означает, что лампа накаливания мощностью 100 Вт потребляет столько же энергии, сколько семь светодиодных светильников мощностью 15 Вт, только для того, чтобы обеспечить одинаковую яркость.
Удивительно, правда?
10. Как рассчитать световое расстояние
Что такое Световой год ?
Большинство людей ошибочно принимают его за меру времени. Но на самом деле это не так!
A Световой год является мерой расстояния. По сути, это выражение расстояния с помощью скорости света.
Из-за этого в качестве единиц измерения расстояния можно использовать световой год, световой месяц, световой день, световой час и световую минуту.
Примечание:
Чтобы рассчитать расстояние света, все, что вам нужно сделать, это умножить скорость света на рассматриваемое количество секунд.
Следовательно:
1 световая секунда = скорость света * 1
1 световая минута = скорость света * 1 * 60
1 световой час = скорость света * 1 * 60 * 60
1 световой год = скорость света * 1 * 60 * 60 * 24 * 365,25
Таким образом, расстояние света можно рассчитать с использованием этой формулы:
DL = CT
, где DL — расстояние
, где DL ,
DL . c – скорость света в метрах в секунду, а t – время в секундах.
Примечание:
Скорость света оценивается примерно в 2,998 × 108 метров в секунду.
Итак:
1 световой год = 2,998 × 108 м/с * 60 * 60 * 24 * 365,25 = 9,46 × 1015 м
Не правда ли?
В большинстве случаев световые годы используются для измерения расстояний в космосе и между планетами/звездами и другими небесными телами. Поэтому это не повседневная фраза.
11. Как рассчитать рекомендуемые уровни освещения для работы в офисе и за компьютером
Наконец, давайте посмотрим, как рассчитать уровни освещения в офисе и при работе за компьютером.
Расчеты здесь тоже очень элементарны.
В основном, этот метод включает расчет количества ватт, необходимого для освещения используемой комнаты.
Но:
Чтобы упростить задачу, вам необходимо ознакомиться со всеми доступными инструкциями и рекомендациями специалистов по освещению в отношении офисного освещения и работы с компьютером.
Обратите внимание, что в отличие от обычных помещений, таких как жилые комнаты, офисы и компьютерные комнаты нуждаются в особом освещении.
Например:
В любом офисе вам потребуется больше света, чтобы правильно читать и работать. Однако, если вы являетесь пользователем компьютера, слишком яркое освещение и воздействие на экран компьютера могут вызвать дискомфорт в глазах.
Итак, здесь нужно найти идеальный баланс.
Для этого вам понадобятся следующие рекомендации:
Шаг 1 : Используя рулетку, определите длину и ширину вашего помещения, чтобы вы могли рассчитать площадь поверхности.
Шаг 2 : Из рекомендаций по профессиональному освещению выберите, какое из них лучше всего подходит для вашего офисного помещения и типа. Эти рекомендации часто важны, потому что они предназначены для того, чтобы предложить оптимальную интенсивность света, которая не только способствует повышению производительности труда в офисе, но и гарантирует, что офисные пользователи (особенно пользователи компьютеров) имеют комфортно освещенное рабочее место.
Шаг 3 : Как только вы найдете правильный световой поток для вашего офиса, следующим шагом будет выбор лучших мест в вашем помещении, которые можно использовать для освещения, с помощью калькулятора схемы светодиодного освещения. Помните, что при размещении светильников вам необходимо обращать внимание на потребности в освещении вашего пространства и наиболее важные части комнаты.
Шаг 4 : Разделите рекомендованный световой поток на количество возможных точек освещения в вашем офисе, чтобы получить точное количество необходимых светильников.
Шаг 5 : Покупайте светильники с нужным вам световым потоком. Люкс светильника всегда указывается на его упаковке.
Имея все это в виду, вот практический пример:
Предположим, что у вас есть офисное помещение размером 5 на 5 метров. Площадь вашей поверхности составит 25 м ² .
Сейчас:
Специалисты по освещению рекомендуют не менее 500 люмен на квадратный метр для офисных помещений с компьютерами.
Therefore, your lumen requirement will stand at 12,500 lumens (derived from multiplying 25m ² by 500l/m ² )
Если в вашей комнате можно разместить только пять источников света, ваши требования к световому потоку для каждого источника будут:
12500/5 = 2500 люмен каждый.
Имея в виду эту информацию, если вы решите купить светодиоды с номиналом 100 лм/Вт, ваши потребности в мощности можно рассчитать по следующей формуле: в этом случае это будет…
2500 / 100 = 25 Вт на прибор
Да, это так просто.
Вкратце…
Иногда изучение расчета освещения может показаться трудным делом. «Слишком много сложностей», как могут сказать некоторые.
Однако так бывает не всегда.
Очевидно, есть много способов легко рассчитать освещение . Это не ракетостроение, не так ли?
Надеюсь, вы многому научились из этих вычислений . Эта информация поможет вам принимать лучшие и более эффективные решения, когда речь идет об освещении вашего дома, офиса, бизнеса и учреждений.
Мы будем рады услышать от вас…
У вас есть вопросы? Хотите внести свой вклад в тему? Не стесняйтесь оставлять комментарии ниже, и мы будем более чем рады помочь вам лучше понять эту тему. Кроме того, подпишитесь на нашу рассылку, чтобы всегда быть в курсе отраслевых новостей, инноваций и достижений в области светодиодов.
Поделись этой историей!
Расчет нагрузок общего освещения для жилых домов — журнал IAEI
Единичная нагрузка (NEC-2017)
Расчет ответвленных цепей общего назначения определяется с использованием общей удельной нагрузки 3 вольт-ампер на квадратный фут для одно- и двухквартирных жилых единиц, которая получена из NEC Таблица 220.12.
Площадь этажа необходимо рассчитывать с использованием внешних размеров жилой единицы, квартиры или другой площади, которая может быть задействована. Каждый уровень пола необходимо рассматривать отдельно, а затем складывать вместе, чтобы определить общую площадь пола для расчета.
Площадь пола, которая должна быть включена в расчет, не обязательно должна включать открытые веранды, гаражи или любые неиспользуемые или незавершенные помещения, которые невозможно приспособить для будущего использования. Решение о том, должны ли эти помещения быть включены в расчет нагрузки, определяется тем, как пространство обозначено на планах. ( NEC 220.12, NEC -2017).
Освещение общего назначения
Амперы = (Площадь пола x 3 ВА) / 120 Вольт
Мин. Количество цепей = Ампер, Общее назначение Освещение / Цепи 15 или 20 А
Расчет цепи ветвления образца
2100 кв. Футов. X 3 ВА / 120 Вольт
= 6300 ВА / 120 Вольт
= 52,5 Ампера
52,5 Ампер / 15 или 20-ампер. или Цепи 3-20 А
Расчет показал, что требуются ответвления цепи 4-15 А или ответвления цепи 3-20 А.

Закон Ома
Закон Ома гласит, что электрический ток в проводнике между двумя точками прямо пропорционален напряжению в двух точках. Если известны любые два значения, то третье можно найти по формуле. Например, если известны сопротивление и напряжение, ток можно определить, разделив напряжение на сопротивление. Это может быть полезно при определении количества тока, который будет протекать в цепи, для правильного выбора размеров проводников, а также устройств перегрузки по току.
Закон Ома
Напряжение = (E) или Давление, которое толкает [Ток x Сопротивление]
Сопротивление = (R) или Сопротивление в омах [Напряжение / Ток]
Ток = (I) или Амперы, которые поток [Напряжение / Сопротивление]

Термины
Вольт ( В или E ) — единица электрического давления — это давление, необходимое для передачи одного ампера через сопротивление в один ом; сокращенно «Е», первая буква термина электродвижущая сила. В то время как символы V или E часто используются взаимозаменяемо, «E» часто используется для обозначения напряжения на источнике (например, на батарее), а «V» используется для обозначения напряжения на чем-либо еще.
Сила тока ( I ) — единица электрического тока, который будет протекать через один ом при напряжении в один вольт за одну секунду; сокращенно «I», первая буква термина сила тока.
