Расчет материала на крышу односкатную калькулятор: Калькулятор односкатной крыши. Компания «Кровля 2,0», Иваново

Расчет крыши односкатной — Кровля и крыша

Как произвести расчет кровельного покрытия, обрешетки и стропил для односкатной крыши с помощью онлайн калькулятора

Односкатная крыша имеет наиболее простое устройство, так как отсутствуют дополнительные элементы — переходы, коньки, ендовы и т.д. Она представляет собой наклонную плоскость (скат), накрывающую постройку (или ее часть) для защиты от воздействия осадков и компенсации ветровой нагрузки.

Неправильное обустройство крыши влечет за собой появление лишних нагрузок на стены и фундамент, образование протечек, выход из строя стропильной системы и порчу всей постройки.

Поэтому строительство крыши и всех ее элементов должно быть тщательно рассчитано с учетом всех действующих факторов.

  • Климатические условия.
  • Величина постройки, количество этажей.
  • Материал кровли.
  • Используемый утеплитель.
  • Угол наклона кровли.

Такие параметры имеют большое влияние на испытываемую нагрузку стропильной системы и стен, поэтому все расчеты основаны на них.

В данной статье мы расскажем что представляет из себя калькулятор расчета односкатной крыши, который поможет вам в расчете конструкции фермы.

Расчет односкатной крыши онлайн калькулятор

Как рассчитать длину стропил односкатной крыши? Расчет односкатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Обозначение полей в калькуляторе

Результаты расчетов

Описание полей калькулятора

Регион снеговой нагрузки

Воздействие на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

  • Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
  • Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т. п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

Расчет снеговой нагрузки производится по формуле:

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала. Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа.

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Кровельный набор для металлочерепицы

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

  • Назначение постройки, в частности — чердачного помещения.
  • Размеры крыши, длина и угол наклона ската.
  • Материал кровли.
  • Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

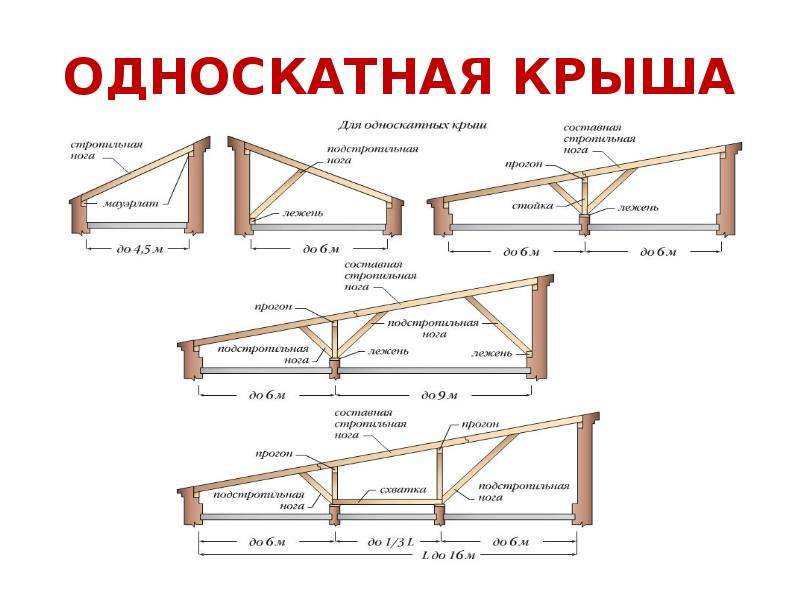

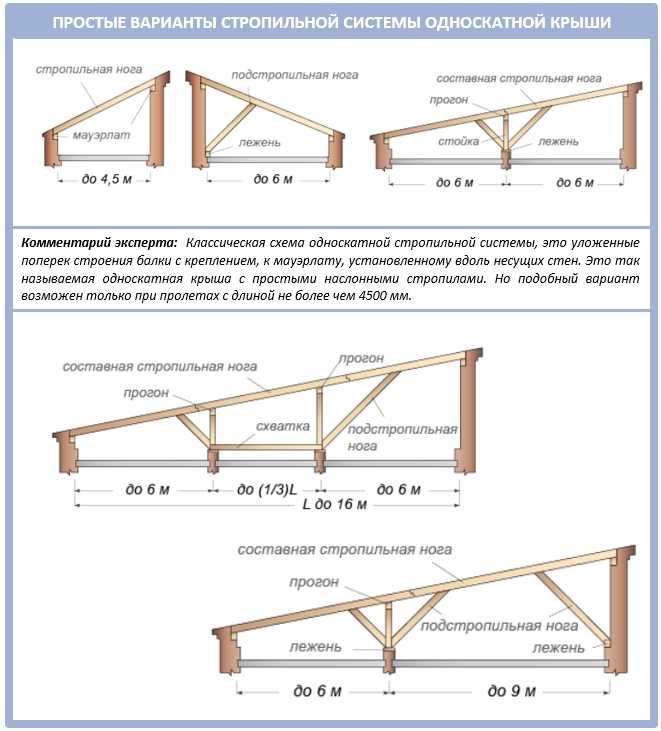

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Расчет односкатной крыши — онлайн калькулятор: расчет конструкции фермы (обрешетки, стропила, кровельные прокрытия)

В данной статье мы поможем вам провести расчет односкатной крыши с помощью онлайн калькулятора. Он поможет рассчитать вам количество кровельного материала для вашей конструкции фермы, а так же провести расчет снеговой и ветровой нагрузки .

Источник: expert-dacha.pro

расчет крыши под ключ от производителей в Москве

Калькулятор сайдинга

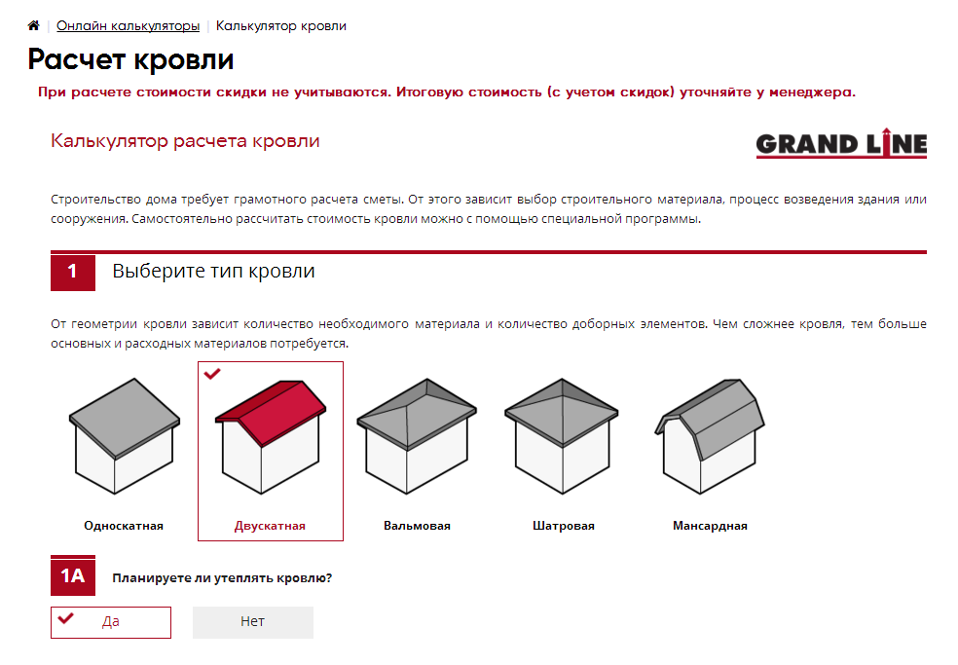

Калькулятор кровли
Тип кровли

Мансардная

Холодная

угол наклона

6-12 градусов

>12 градусов

Параметры ската

Ширина здания (фронтона)
A, м
Треугольная или циркульная верхняя часть фасада здания,
ограниченная двускатной крышей, а также подобное украшение над окнами,
дверьми.

Высота крыши в коньке B, м

Длина конька (с учетом карнизов кровли) D, м

Длина свеса C, м

Кол-во стропил на одном скате, шт

* Расчет проводится на основании СП 17.13330.2011 Кровли

ОДНОСКАТНАЯ

ДВУХСКАТНАЯ

МАНСАРДНАЯ



Расчет кровли из шифера на нашем калькуляторе проводится на основании свода правил СП 17.13330.2011 «Кровли». Инструкция к калькулятору:

  • Укажите вид вашей крыши по форме (односкатная, двухскатная, многоскатная) и применимости подкровельного пространства (холодная или мансардная).

  • Обозначьте угол ската вашей кровли (6-12 градусов и более). Если уклон крыши менее 6 градусов, она относится к ряду плоских.

  • Проведите замеры параметров ската: ширину здания (А), высоту крыши в коньке (В), длину конька с учетом карнизов кровли (D), длину свеса (C).

ВАЖНО! Для расчета многоскатной мансардной крыши требуется провести большее количество замеров. Чтобы провести их правильно, воспользуйтесь нашей схемой.

  • Укажите количество стропил на одном скате вашей крыши.

  • Нажмите «Рассчитать» и убедитесь, что стоимость кровли из хризотилцементного шифера ощутимо ниже, чем с применением других материалов.



Производители

ОАО «Белгородасбестоцемент» (БЕЛАЦИ)
308002, г. Белгород, ул. Мичурина, д. 104
+7 (4722) 26-16-68, 26-26-07
[email protected]

ООО «Брянский фиброцементный завод»
242610, Брянская область, г. Фокино, ул. Крупской, д. 1.
8(48333)3-35-87; 4-70-11
[email protected]

ООО «Комбинат «Волна»
660019, г. Красноярск, ул. Мусоргского, д. 15
+7 (391) 274-64-64, 252-82-91, +7 (800) 250-02-10 (звонок по России бесплатный)
[email protected], [email protected]

АОР «Народное предприятие Знамя»
624800, Свердловская обл., г. Сухой Лог, ул. Восточная, д. 5
(34373) 78-3-20, 78-3-73
[email protected]

ООО ТД «Кровельные материалы»
633209, Новосибирская обл., г. Искитим, ул. Заводская, д. 1 «Б»
(38343) 236-12, 236-34
[email protected]

ОАО «Лато»
431720, Республика Мордовия, Чамзинский район, р.п. Комсомольский
+7 (83437) 3-01-09, 3-01-07, 3-01-08, 3-01-36
[email protected]

ОАО «Себряковский комбинат асбестоцементных изделий » (СКАИ)
403343, Волгоградская область, г. Михайловка, ул. Тишанская, д. 43
+7 (84463) 4-19-90, 4-02-28
mail@oao-skai. ru

АО «Оренбургские минералы»
462781, Оренбургская область, г. Ясный, ул. Ленина, 7
(35368) 2-05-10, 2-04-90
[email protected]

ООО «Тимлюйский завод»
671205, Республика Бурятия, Кабанский р-он, п. Каменск, ул. Промышленная, д. 1
+7-924-453-31-42, +7-929-439-18-19
[email protected]

ООО «Фибратек»
390028, г. Рязань, ул. Прижелезнодорожная, д.26
(491) 277-86-68, (800) 250-75-54
[email protected]

ООО «Черноморский фиброцементный завод»
353384, Краснодарский край, г. Крымск, ул. Торговая, д. 6 «Б»
(86131) 5-13-30
[email protected]

ООО «Стерлитамакский фиброцементный завод»
453110, Республика Башкортостан, г. Стерлитамак, ул. Техническая, д. 2
+7 (48333) 4 79 11, 4 79 22
[email protected]

Полезная информация

Что такое кровля?
Что такое кровля, для чего она нужна и какие существует виды современной кровли по конструкции и типу материала? Все это подробно описано в этой статье.
17 сентября 2021 г.

Волнистые и плоские хризотилцементные листы — отличия и особенности применения
Помимо волнового шифера производятся также плоские хризотилцементные листы. В чем их отличия, и каковы особенности применения разберем в данной статье…
5 августа 2021 г.

Хризотилцементный или асбестоцементный шифер. В чем различия?
На сегодняшний день существует большое количество различных кровельных материалов на строительном рынке. Но один из наиболее востребованных хризотилцементный шифер. Однако всем также известно название асбестоцементный шифер. Чем же они различаются, если в сети о них большое количество отзывов как о разных материалах.
2 июня 2021 г.

Калькулятор уклона крыши — Заметки по гражданскому строительству

С помощью этого калькулятора уклона крыши легко рассчитать уклон, наклон, угол и длину стропил крыши. Полезный и удобный инструмент для строителей и владельцев домов.

Шаг кровли определяется как отношение подъема к горизонтальному пролету (прогону) кровли. Он также представлен в терминах угла наклона.

Необходимо определить уклон и наклон вашей новой крыши. Это поможет вам определить, сколько лишнего снега/воды или мусора падает с крыши, а также тип черепицы или кровельных материалов, которые вам нужны.

При планировании расширения, установке мансардных окон или резке новых скатных досок полезно знать уклон вашей крыши.

Калькулятор уклона крыши Применение:

Шаги по использованию этого калькулятора приведены ниже:

  • Этот онлайн-калькулятор очень удобен в использовании.
  • Для начала определите длину прогона вашей крыши. Это расстояние между вершиной вашей крыши и стеной в горизонтальной плоскости. Для этого можно использовать рулетку или спиртовой уровень.
  • Следующим шагом является измерение подъема. Это расстояние между вашей вершиной и стеной конструкции.
  • Введите данные в приведенный выше калькулятор, и результаты будут отображены.

Также попробуйте: Калькулятор площади в квадратных футах – рассчитайте площадь вашего дома в квадратных футах
Также попробуйте: Калькулятор площади – квадрат, круг, эллипс, параллелограмм и др.

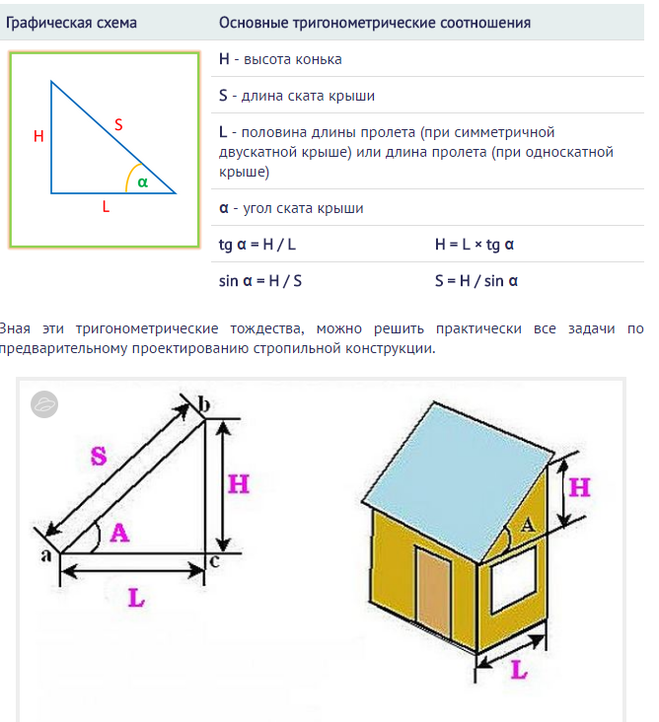

Как рассчитать уклон крыши вручную?

Вы можете рассчитать уклон самостоятельно, если не хотите полагаться на этот калькулятор уклона крыши.

Формулы для расчета уклона вашей крыши очень просты. Вы даже можете рассчитать уклон, угол и длину стропил только по подъему и прогону вашей крыши. Формулы для расчета того же были упомянуты ниже с примерами.

Для всех примеров мы будем рассматривать подъем = 5 футов и пробег = 10 футов соответственно.

1. Формула уклона крыши :

2. Формула уклона:

3. Формула угла:

4. 35 Формула длины стропил

Стандартный уклон крыши

Несмотря на то, что не существует единого стандарта уклона крыши, используемого на полностью наклонных крышах, такие факторы, как кровельные материалы и окружающая среда, помогают определить подходящий диапазон уклонов для определенного проекта.

Шаг крыши, который регулярно используется, варьируется от 4/12 до 9/12. Из-за небольшого наклона крыши с уклоном менее 4/12 называются крышами с малым уклоном, а скат менее 2/12 — с плоскими крышами.
Крыши старше 12 сентября имеют крутой скат, потому что имеют значительный наклон.

Нравится:

Нравится Загрузка…

Калькулятор уклона крыши (Калькулятор уклона крыши) — [100% бесплатно]

Калькулятор уклона крыши — это удобный онлайн-инструмент, который можно использовать для быстрой оценки уклона крыши и определения необходимой длины стропил. Узнав углы наклона крыши, вы можете использовать калькулятор для выполнения расчетов вместо того, чтобы делать их вручную.

Калькулятор загрузки…

Содержание

Как пользоваться калькулятором уклона крыши?

Этот калькулятор уклона крыши или калькулятор уклона крыши представляет собой простой и понятный инструмент, который можно использовать, когда вам нужно выполнять строительные работы в вашем доме. Чтобы использовать это, вы должны снять необходимые измерения, чтобы вы могли ввести их в необходимые поля. Вот шаги, которые необходимо выполнить для калькулятора угла наклона крыши:

  • Сначала введите значение Поднимите и выберите единицу измерения из выпадающего меню.
  • Затем введите значение . Запустите и выберите единицу измерения из раскрывающегося меню.
  • Наконец, введите значение длины стропила и выберите единицу измерения в раскрывающемся меню.
  • После ввода всех значений калькулятор уклона крыши автоматически выдает значения Уклон крыши , Уклон крыши (%) и Уклон крыши (x:12) .

Как рассчитать уклон крыши?

Уклон крыши относится к уклону, создаваемому стропилами. Оценить это можно двумя способами: либо по углам наклона крыши, которые стропила образуют с горизонталью, либо по пропорции между прогоном и подъемом крыши. Часто вы выражаете уклон крыши как отношение между подъемом и уклоном в виде x:12.

Крыши можно разделить на следующие категории:

  • Плоские крыши, которые не являются идеально плоскими, требуют небольшого уклона для стока воды. Как правило, такие крыши имеют шаг от 1/2:12 до 2:12 .
  • Крыши с низким уклоном, как правило, трудно обслуживать, и для предотвращения протечек требуются специальные материалы. Эти крыши имеют уклон менее 4:12 .
  • Обычные крыши проще всего построить, и по ним можно безопасно ходить. Они имеют шаг от 4:12 до 9:12 .
    • Крыши с высоким уклоном часто нуждаются в дополнительных крепежных элементах, а их шаг может достигать 21:12 .

Вы также можете рассчитать уклон крыши, даже не используя калькулятор уклона крыши. Используйте следующую формулу, которая также описывает прямоугольный треугольник. Вот уравнения, которые вы можете использовать для определения длины ската и стропила:

стропило² = подъем² + пробег² (эта формула взята из теоремы Пифагора)
подъем / прогон = уклон , ( используйте это, когда вы выражаете уклон в процентах)
pitch = tan (угол) , (используйте это, когда вы выражаете угол наклона крыши в градусах)

Каков стандартный уклон крыши?

Уклон крыши относится к измерению уклона крыши, и вы выражаете его как отношение. Хотя не существует стандартного угла наклона крыши, используемого на всех типах наклонных крыш, вы можете определить диапазон углов, используя калькулятор угла наклона крыши и учитывая такие факторы, как местный климат и кровельные материалы.

Выразите уклон крыши как отношение величины вертикального подъема крыши или «подъема» к соответствующему горизонтальному расстоянию или «прогона». Вы указываете шаг, предполагая, что длина прогона составляет 12 дюймов, таким образом, соотношение описывает, насколько поднимается крыша на каждый фут прогона.

Как упоминалось выше, стандартного уклона крыши не существует. Но наиболее часто используемые шаги находятся в диапазоне от 4/12 до 9/12 .

Как рассчитать уклон крыши?

Применительно к крышам термин «скат» означает две вещи. В большинстве случаев люди используют этот термин для обозначения крутизны крыши. Но для плотников и разнорабочих они считают, что более точное значение термина — габаритные размеры крыши. В любом случае, давайте посмотрим, как можно рассчитать уклон крыши, не используя калькулятор уклона крыши:

1. Измерение уклона от стропил

  • Самый точный способ определить уклон крыши — это измерить это с нижней стороны. Получите доступ к одному из стропил, затем снимите мерки таким образом.
  • Используйте уровень на нижней стороне измеряемого стропила, чтобы получить наиболее точное значение.
  • Найдите 12-дюймовую отметку уровня. Если на нем нет этой метки, используйте рулетку, чтобы найти метку и нарисовать на ней метку.
  • Измерьте расстояние по вертикали от стропила до уровня.
  • Запишите наклон, используя сделанные вами измерения.

2. Измерение уклона от поверхности крыши

  • Прежде чем проводить какие-либо измерения, вы должны сначала убедиться, что по вашей крыше безопасно ходить. Проверьте поверхность крыши и посмотрите, нет ли каких-либо структурных повреждений. Если вы планируете проводить измерения на своей крыше, лучшее время для этого — утро, когда светит солнце, чтобы вам не приходилось иметь дело с элементами, пока вы там.
  • Измерьте 12 дюймов с помощью уровня.
  • Расположите уровень на крыше так, чтобы пузырь флакона оказался между двумя линиями.
