Расчет градуса наклона крыши: Расчёт угла наклона крыши Альфалес

Расчёт угла наклона крыши Альфалес

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш: высокие — с углом в 45–60 градусов; скатные — с наклоном от 30 до 45 градусов; пологие — с углом уклона 10–30 градусов; плоские — с углом 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие. Потому что такие кровли из-за большого угла наклона имеют очень большую площадь. У большой площади поверхности очень высока парусность. Соответственно, очень велика нагрузка на всю конструкцию стропильной системы. И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании. Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские. При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре. И если крепление кровли будет ослабленным, может произойти срыв всей конструкции. Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25–30 градусов. Если же сила ветра невелика, то величина уклона крыши может равняться 30–45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона. В этом случае высокая крыша вне конкуренции. На кровлях с большим уклоном снег не задерживается. Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.). Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах. Тем больший вес будет воздействовать на всю конструкцию. Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше — это неплохо. Он обеспечивает небольшую дополнительную теплоизоляцию. Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

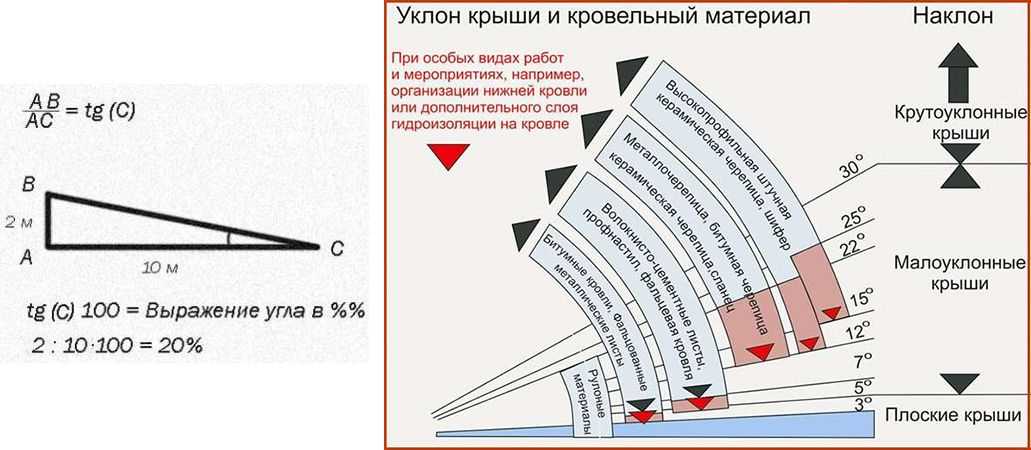

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер. Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать. Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра. Для каждого из материалов этот параметр свой. И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

• для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
• угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2–5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
• производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
• для металлической черепицы значение этого параметра равняется 14;
• для ондулина — это величина в 6 градусов;
• минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие — сплошная обрешетка;
• для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах. Дадим совет — придерживайтесь этих правил, чтобы посреди зимы не пришлось всю кровлю перестилать.

Если в регионе дожди и снега случаются часто, то оптимальной будет крыша, угол наклона скатов у которой будет составлять 45 — 60 градусов. Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега. Потому что прочность стропильной системы не беспредельна. А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе. При меньшем наклоне снижается ее парусность. И не возникает запредельных нагрузок на кровельный материал и стропила. Также не произойдет срывания крыши при резких порывах ветра. При этом оптимальный угол уклона кровли равняется 9–20 градусов.

Очень часто в регионе есть и снега, и ветер. Например, Оренбургская область. В таком случае выбирают среднее значение угла наклона. Как правило, его величина находится в диапазоне 20 — 45 градусов. Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен. Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину. В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Рассмотрим пример. Катет С — это половина ширины здания. Катет, а — это высота от перекрытия до конька. Гипотенуза является длиной ската. Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота — 10 метров, то следует пользоваться формулой:
cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

cos A = 4/10 = 0.4

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса. Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса. Зная несколько параметров, можно без проблем вычислить другие. В том числе и угол наклона четырехскатной крыши. Следует помнить о том, что все размеры необходимо снимать максимально точно. А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер. Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны. А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Как рассчитать угол наклона крыши — минимальный и оптимальный

• Что нужно учитывать при выборе угла наклона
• Зависимость уклона от используемого кровельного материала
• Как рассчитать угол наклона дома
• Выводы

Как рассчитать угол наклона крыши — важный вопрос, который встает при расчете стропильной системы и при выборе кровельного материала. Если правильно вычислить угол наклона крыши, он обеспечит надежность и функциональность всей конструкции, а допущенные ошибки могут привести к различным неблагоприятным последствиям: протечки и застаивание воды при слишком малом наклоне или опрокидывание из-за ветра при слишком большом.

Чтобы подобных неприятностей не произошло, давайте разберемся, как рассчитать угол наклона крыши в градусах.

Что нужно учитывать при выборе угла наклона

Угол наклона крыши напрямую влияет на эксплуатационные параметры конструкции. Всего выделяют 4 типа кровельных конструкций:

• плоские — уклон меньше 10°;
• пологие — уклон до 30°;
• скатные — уклон до 45°;
• крутые — уклон до 60°.

Чтобы выбрать угол наклона правильно, необходимо учитывать целый ряд важных параметров.

Ветровая нагрузка

В процессе эксплуатации дома на крышу сильно влияют ветры, особенно в регионах, где ветровые нагрузки могут достигать очень высоких значений.

В таких областях оптимальными считаются кровли с углом наклона 25-30°. Если выбрать другой вариант, в процессе эксплуатации дома возможны неприятные сюрпризы:

• Если выбрать крышу с уклоном более 30°, стропильная система будет испытывать экстремальные нагрузки, способные в итоге привести к опрокидыванию конструкции.
• При выборе уклона меньше 25° ветровые нагрузки будут преимущественно воздействовать на фасад и фундамент дома, что также может привести к различным деформациям.

Чтобы выбрать оптимальный наклон нужно ориентироваться не только на величину ветровой нагрузки, необходимо одновременно учитывать и другие факторы. Например, направленность ветра, наличие дополнительных препятствий в виде зданий или иных барьеров, общую высоту здания.

Нагрузка снеговая

Не меньшее значение при выборе угла наклона имеет и среднее количество осадков в холодные месяцы. Если в регионе выпадает много снега каждую зиму, то выбирать необходимо крутую крышу, с которой снежный покров будет своевременно сходить, не накапливаясь и не создавая излишней нагрузки на здание.

Пологие кровли подходят для домов только в тех регионах, где в зимнее время не выпадает слишком большое количество снега.

Зависимость уклона от используемого кровельного материала

При строительстве частных домов рекомендуется возводить крыши с углом наклона до 90°, но это больше в теории. На практике крайне редко встречаются стропильные системы с уклоном более 50°. Острые крыши преимущественно создаются в декоративных целях — при строительстве различных башен.

Делая расчет угла наклона крыши, необходимо учитывать, что производители облицовочных материалов далеко не всегда указывают необходимые параметры и требования к стропильной системе в градусах, иногда они используют процентное выражение.

Согласно действующим строительным нормативам 100% соответствует углу в 45°, а 1° соответствует 1,7%. Располагая этими данными, без труда можно перевести один показатель в другой.

Минимальный

В техдокументации на все без исключения кровельные материалы указывается допустимый наклон. При этом у разных покрытий данная характеристика индивидуальна:

• гибкая или мягкая черепица: от 12°, покрытие также требует создания надежной сплошной обрешетки;
• металлочерепица: от 14°, это минимальный угол наклона крыши для металлочерепицы, однако на практике материал рекомендуется использовать на кровлях с углом от 35°, так как на пологих покрытиях из металлочерепицы могут скапливаться большие снеговые массы зимой;
• профнастил: от 12°, при монтаже на основания с углом до 15° материал требует двухволновый нахлест листов;
• композитная черепица: от 15° и при условии монтажа на редкую обрешетку;
• фальцевая кровля: от 11°;
• керамочерепица: от 22°, материал требует устройства усиленной крыши, так как характеризуются большой массой.

Независимо от кровельного материала нужно помнить, что чем меньшим будет уклон, тем большие снеговые нагрузки будет испытывать стропильная система и все здание.

Оптимальный наклон

Чтобы разобраться, какой должен быть угол наклона крыши, необходимо также рассмотреть оптимальные характеристики данного параметра для объектов, эксплуатируемых в разных условиях.

Если нужно вычислить угол наклона крыши исключительно из соображений экономии, очевидно, что лучшим является минимальный, так как таким стропильным системам требуется меньше всего строительных материалов. Однако нельзя ориентироваться только на экономию при строительстве кровли, так как от нее будет зависеть удобство и безопасность эксплуатации строения в целом.

Оптимальные параметры уклона для регионов с различными условиями:

• Регионы с частыми осадками. Если в вашем населенном пункте дожди и снег случаются чаще, чем хотелось бы, выбирать рекомендуется уклон в диапазоне 45-60°. Эти рекомендации даются, так как с крутых поверхностей дождевая и талая вода, а также снег будут сходить максимально быстро — до того, как осадки смогут создать большую нагрузку или навредить строительным конструкциям здания.
• Регионы с сильными ветровыми нагрузками. Для таких населенных пунктов оптимальными называются значения уклона от 15 до 20°. Эти конструкции характеризуются минимальной парусностью, поэтому полностью исключается вероятность разрушения конструкций из-за сильных порывов ветра.
• Ветряные регионы с обильными осадками. Оптимален угол от 20 до 45°.

Как рассчитать угол наклона крыши

Вычислить угол наклона крыши в градусах можно самостоятельно в домашних условиях, не обращаясь за помощью к профессионалам. Достаточно использовать простую формулу.

Односкатная

В данной ситуации расчет должен производиться по формуле:

I = (H/L)×100

В ней:

• I — угол наклона;
• H — высота крыши;
• L — ширина объекта.

Если провести расчет для дома со стропильной системой высотой 3 м и шириной 10 м, мы получим:

I = (3/10) ×100

I = 30%.

Теперь, чтобы определить угол наклона в градусах, необходимо обратиться к таблице соответствия градуса угла процентному соотношению. Мы получим величину около 17°.

Двускатная

Расчет угла наклона двускатной крыши производится по несколько другой формуле, а именно:

I = (H/(0,5L))×100

Здесь 0,5 — это поправочный коэффициент, призванный вычислить разницу между двумя катетами треугольной конструкции.

Если мы возьмем за основу те же характеристики: 3 м — высота в месте конька и 10 м — ширина, то получим следующее значение:

I = (3/(0,5×10)×100 = 60%.

Снова воспользуемся конвертером величин и получим угол наклона примерно 31°.

Выводы

Вычислить угол наклона крыши возможно самостоятельно, если учитывать все соответствующие факторы, включая климатические условия в регионе и характеристики здания.

Однако специалисты советуют не упускать возможности предварительно проконсультироваться с профессионалами и заказывать у них услуги проектирования и измерения, чтобы гарантировать высокую надежность, функциональность и долговечность кровельной системы.

Заказать строительство дома вы можете в компании Render House. Типовые варианты представлены на сайте, также мы занимаемся возведением коттеджей по индивидуальным проектам.

Измерение уклона и ската крыши

Ник Громицко, CMI® и Бенджамин Громицко

И уклон, и уклон указывают на наклон крыши, выраженный как отношение вертикали к горизонтали. В этой статье описывается как уклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на то, как устанавливаются кровельные системы, в том числе определяет, какой тип материала кровельного покрытия может быть применен, понимание того, как измерить уклон крыши, может быть ценным для домашнего инспектора.

Геометрия

На приведенном выше рисунке показана простая двускатная крыша и общая взаимосвязь между подъемом, уклоном и пролетом. Каркас крыши представляет собой практическое применение геометрии, а уклон крыши в значительной степени основан на свойствах прямоугольного треугольника.

В каркасе крыши основание прямоугольного треугольника называется прогоном. Пробег — это расстояние от внешней стороны верхней пластины стены до точки, расположенной непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом и представляет собой расстояние, на которое стропильная доска поднимается вверх над верхней пластиной стены.

Уклон

Уклон – это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному прогону, где прогон – это часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждый 1 фут или 12 дюймов пробега, имеет уклон «4 из 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши равен «6 из 12».

Наклон может быть выражен численно в виде отношения. Коэффициент уклона представляет собой определенный подъем по вертикали на каждые 12 дюймов горизонтального участка. Например, наклон «4 из 12» можно выразить как отношение 4:12. Наклон «6 из 12» выражается как 6:12.

Треугольный символ над линией крыши на этом архитектурном возвышении предоставляет информацию о  ро склона .

Уклон выражается:

• как отношение; и
• в дюймах на фут.

Уклон

Уклон — это уклон крыши, выраженный как дробь, полученная путем деления подъема на пролет, где пролет крыши — это расстояние между наружной поверхностью верхней плиты одной стены и другой.

Доля ската

Исторически слово «шаг» означало отношение высоты конька ко всему пролету/ширине здания или отношение длины стропил к ширине здания. А тогда конек обычно находился посередине пролета. В современной строительной практике это уже не так. Конек может быть размещен в любом месте пролета, от середины до любой конечной точки пролета.

Крыша, возвышающаяся на 8 футов над 24-футовым пролетом, имеет уклон «от 1 до 3». Если подъем составляет 4 фута над 24-футовым пролетом, то уклон крыши считается «от 1 до 6».

Высота звука может быть выражена численно в виде дроби. Доля шага представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом 24 фута шаг составляет «от 1 до 6», что может быть выражено как доля 1/6. Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются взаимозаменяемо, что неверно. Они не означают одно и то же. А наклон дает более ценную информацию, чем шаг, как определено в этой статье.

Используя приведенную выше иллюстрацию и информацию, которую мы только что узнали об уклоне и уклоне, мы можем видеть, что уклон 2:12 можно выразить как шаг 1/12, предполагая, что пролет в два раза превышает длину участка. Если уклон составляет 4:12, шаг для 24-футового пролета составляет 1/6. Если шаг 1/3, наклон 8:12. Помните, уклон выражается в виде отношения и в дюймах на фут. А шаг – это дробь, полученная путем деления подъема на весь пролет.

Минимальный уклон для различных кровельных покрытий

Международный жилищный кодекс (IRC) устанавливает минимальные требования к кровельным покрытиям и предписывает использование инструкций по установке кровельного покрытия от производителя.

• Битумная черепица должна укладываться на скаты крыши 2:12 или больше (2015 IRC R905.2.2).
• Глиняная и бетонная черепица должна укладываться на скаты крыши 2,5:12 или больше (2015 IRC R905. 3.2).
• Металлическая черепица должна укладываться на скатах крыши 3:12 или больше (2015 IRC R905.4.2).
• Рулонная кровля с минеральной поверхностью должна укладываться на скатах крыши 1:12 или больше (2015 IRC R905.4.2).
• Сланцевая черепица должна укладываться на скаты крыши 4:12 или больше (2015 IRC R905.6.2).
• Деревянная черепица должна укладываться на скаты крыши 3:12 или больше (2015 IRC R905.7.2).
• Деревянные распорки следует устанавливать на скатах крыши 3:12 или больше (2015 IRC R905.8.2).
• Сборные крыши должны быть установлены на скате крыши 0,25:12 или больше (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, которые имеют минимальный уклон кровли, равный одной восьмой единице по вертикали и 12 единицам по горизонтали (уклон 1%).
• Металлические кровельные панели должны быть установлены на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
  • минимальный уклон крыши 3:12 для металлических крыш с непропаянными швами без нанесения герметика внахлест
  • минимальная крыша уклон 0,5:12 для металлических крыш с непайкой внахлестку с нанесенным внахлестку герметиком
  • минимальный уклон крыши 0,25:12 для кровельных систем со стоячим фальцем
• Кровля из модифицированного битума должна укладываться на уклонах крыш 0,25:12 или больше (2015 IRC R905. 11.1).
• Однослойная кровля из термореактивного материала должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.12.1).
• Однослойная кровля из термопласта должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.13.1).
• Кровля из напыляемого пенополиуретана должна укладываться на скате крыши 0,25:12 или больше (2015 IRC R905.14.1).
• Кровля, наносимая жидким раствором, должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.15.1).
• Фотогальваническая черепица должна укладываться на скате крыши 2:12 или больше (2015 IRC R905.16.2).

Битумная черепица

Наклон крыши влияет на отвод воды с поверхности и может определить тип материала кровельного покрытия, который необходимо установить. Битумную черепицу следует использовать только на крышах с уклоном 2:12 или больше. Крыши из битумной черепицы предназначены для отвода воды, а не в качестве водонепроницаемого барьера. Уклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумных гонтов можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы укладки. Асфальтовую черепицу можно использовать на уклонах от 2:12 до 3,9:12, если соблюдаются специальные процедуры укладки на малых уклонах. Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится столярный уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Вы можете снять мерки с незавершенного чердачного помещения под кровлей или в районе стропильной доски, или поверх кровельных материалов. Измерение уклона от поверхности крыши может быть не самым точным из-за изначально неровной поверхности кровельного покрытия.

Ползите на недостроенный чердак. Найдите легкодоступную доску для стропил крыши. Приложите конец уровня к нижнему краю стропила крыши и держите его идеально ровно. Измерьте от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это измерение представляет собой количество дюймов, на которые поднимается крыша за 12 дюймов.

Найдите легкодоступную доску для граблей. Держите столярный уровень идеально ровно, удерживая его конец у нижнего края доски граблей. Измерьте от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края доски граблей. Это измерение представляет собой количество дюймов, на которые поднимается крыша за 12 дюймов.

Измерение уклона крыши с поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность, от которой будет измеряться уклон. Использование 48-дюймового столярного уровня или прямой доски 2×4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе с возможностью делать цифровые снимки уклона с земли.

Резюме

Шаг и наклон не означают одно и то же. Уклон – это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на то, как вода сбрасывается с поверхности крыши, и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть ценным для домашнего инспектора.

Калькулятор уклона крыши | Таблица углов наклона

Шаг крыши относится к величине подъема крыши по сравнению с горизонтальным измерением крыши, называемым прогоном. Чтобы увидеть, как шаг влияет на внешний вид гаража и стоимость изменения, нажмите кнопку центра дизайна на нашей странице комплектов для стойлового амбара.

Калькулятор уклона крыши

Амбары для столбов APB

Варианты конструкции сарая для столбов
================================
Строительные калькуляторы и диаграммы

Калькулятор кубических ярдов

Калькулятор фермы

Калькулятор стропил

Квадратные строительные линии Пример

На рисунке ниже показан уклон ската крыши 7-12, что означает, что для 12 дюймов горизонтального измерения (прогона крыши) вертикальное измерение (подъем крыши) составляет 7 дюймов.

Это измерение лучше всего проводить на голой крыше, потому что свернутая кровельная черепица будет мешать вашим измерениям. Если это нецелесообразно, выполните те же измерения на нижней стороне крыши. Мы включили диаграмму уклона крыши под изображением примера 7-12 и калькулятор под ним.

Формула уклона крыши

Таблица градусов уклона крыши
1-12	4,76°
2-12	9,46°
3-12	14. 04°
4-12	18,43°
5-12	22,62°
6-12	26,57°
7-12	30,26°
8-12	33,69°
9-12	36,87°
10-12	39,81°
11-12	42,51°
12-12	45°

Это наш калькулятор шага, который преобразует шаг в угол или угол в шаг для расчета уклона крыши в полградуса.
