Расчет фундамента дома онлайн: Калькулятор ленточного фундамента

Содержание

Расчет бетона, арматуры для фундаментов в онлайн калькуляторе: ленточный, плита, свайный

Для этого нужно внести данные в соответствующие ячейки с учетом запаса толщины стен фундамента не меньше 5 см. Если межкомнатные перегородки не относятся к несущей конструкции, то под ними можно обустраивать легкую основу с особыми показателями. Рекомендуется проводить их расчет отдельно.
При выборе ленточного фундамента в каждое поле вводится значение длины, высоты и толщины несущих стен. На основе расчетов определяется площадь основания для приобретения необходимого количества гидроизоляции, объем бетона и число плит перекрытия. Этот тип представляет собой закрытую железобетонную полосу, принимающую и равномерно распределяющую нагрузку от несущих стен.

Для плитного фундамента заполняются только значения длины стен и общей высоты основы. Это обусловлено его небольшим заглублением, отсутствием необходимости выполнения серьезных земляных работ. Он может укладываться на глубине до 50 см на основе песчаной подушки с использованием гидроизоляции и утеплителя. Такой тип выбирается при постройке небольшого здания на пучинистых грунтах.

Чтобы не переплатить и выбрать соответствующий по параметрам материал, необходимо обратиться к специалистам. Они объяснят назначение различных марок в зависимости от типа возводимого здания:

При расчете фундамента дома лучше выбирать прочный материал, который не подвергаться деформации, не разрушится под воздействием влаги и веса всей конструкции.

Плитный фундамент — монолитное основание, которое дарит строению устойчивость и долговечность. Железобетонная плита, которую закладывают под всю площадь здания, служит надёжной опорой для жилого дома или хозяйственной постройки. Минимальный объём земляных работ, низкий коэффициент давления на грунт, а также простота обустройства — объективные преимущества монолитной плиты, ключевого элемента фундамента данной категории. Профессиональное армирование фундаментной плиты гарантирует основанию прочность и стойкость к солидным механическим нагрузкам. Грамотный расчёт плитного фундамента поможет быстро и безошибочно выполнить онлайн калькулятор фундамента монолитная плита.

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос в комментариях под статьей.

Общие сведения по результатам расчетов

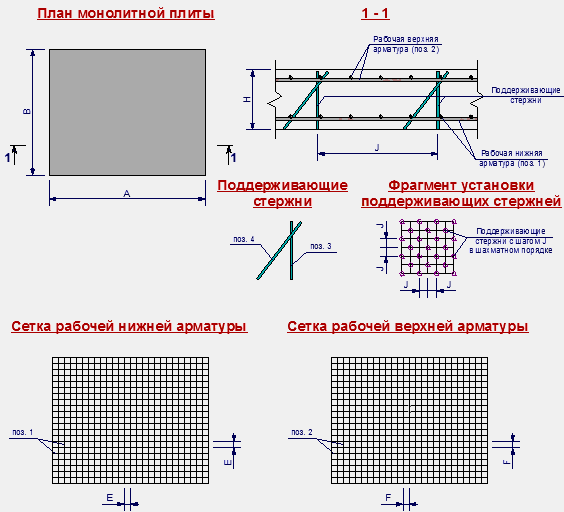

1. Периметр плиты — Длина всех сторон фундамента

2. Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.

3. Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.

4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.

7. Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.

8. Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.

9. Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.

10. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

11. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

12. Общий вес арматуры — Вес арматурного каркаса.

13. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

14. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Плитный фундамент: плюсы и минусы

Плитный фундамент — представляет собой монолитное бетонное армированное основание или нескольких независимых, но соединенных между собой железобетонных плит, располагающихся под коробкой здания.

Его главным преимуществом является самый низкий показатель удельного давления на грунт, то есть происходит равномерное распределение нагрузки на подстилающую поверхность, внезависимости от типа вышележащей конструкции. Таким образом, получается, что сооружения на монолитном фундаменте можно строить практически на всех видах почв, в том числе на сложных грунтах, сильнопучинистых и с высоким уровнем залегания подземных вод.

В силу своих качественных характеристик, плита применяется повсеместно при строительстве, как для легких построек из газо- пенобетона и дерева, так и при сооружении массивных многоэтажных конструкций из кирпича. Тем не менее использование этого типа основания не всегда оправдано, особенно если есть возможность создания более простых типов фундамента, например ленточного или свайного.

Суть проблемы заключается, в том что при увеличении массы дома, соответственно увеличивается толщина платформы, и следовательно непропорционально сильно возрастают затраты на материалы. В некоторых случаях, стоимость основания может превысить стоимость дома.

Поэтому перед тем, как выбрать определиться с типом фундамента для частного дома нужно провести подробную геолого-гидрологическую экспертизу подстилающего грунта, а для этого, желательно, воспользоваться помощью профильных организаций.

Подводя итог, необходимо отметить, что если вы все же настоятельно решились обзавестись плитным фундаментом, готовьтесь потратить значительную сумму денег. Однако взамен вы получите уверенность в будущем, при соблюдении остальных правил строительства и ухода, дом гарантировано простоит эксплуатационный срок.

Онлайн калькулятор расчета строительных материалов

  • Плитный фундамент
  • Ленточный фундамент
  • Расчёт блоков
  • Расчёт кирпича
  • Расчёт вальмовой крыши

Размеры фундамента

Длина A

Ширина B

Высота H

Считать опалубку

Ширина доски S1

Толщина доски S2

Считать арматуру

Кол-во сеток M1

123456

Диаметр M2

681012141618202225

Диаметр хомутов M3

681012

Ширина ячейки M4

Длина ячейки M5

Изготовление бетона вручную

Доля цемента B1

Доля песка B2

Доля щебня B3

Расчёты

Плитный фундамент

Калькулятор для расчета фундаментных плит определит необходимое их количество, а также параметры опалубки, объем арматуры и бетона. Все эти данные необходимы для возведения крепкого и долговечного основания дома.

Плитный фундамент представляет собой основу из железобетона, которая устанавливается по всей площади будущего строения. Такая конструкция меньше остальных оказывает давление на грунт, поэтому применима преимущественно для легких домов и построек.

Достоинством фундаментных плит является разумная стоимость, высокая скорость работ и в отличие от ленточного фундамента не требуется проведение масштабных земляных мероприятий. Как правило, достаточно котлована глубиной до полуметра с размещением на дне песчаной подушки.

Чтобы рассчитать количество строительных материалов, необходимо указать длину, ширину и высоту фундамента. Также будет учтены параметры опалубки и объем арматуры.

Решающее значение перед покупкой должен стать тип грунта и количество этажей. Онлайн-калькулятор расчета плит для фундамента сориентирует вас в примерном количестве материалов. Но окончательное решение принимается после консультации со специалистами.

Исходные данные

Размеры фундамента

Ширина

Высота

Размеры опалубки

Ширина

Толщина

Размеры Арматуры

Кол-во сеток

Диаметр арматуры

Диаметр хомутов

Ширина ячейки

Длина ячейки

Бетон

Доля цемента

Доля песка

Доля щебня

Результаты расчёта

Плита

Площать основания

Периметр плиты

Бетон

Общий объём

Кол-во цемента

Кол-во песка

Кол-во щебня

Кол-во воды

Арматура (с учётом нахлёста)

Длина всей продольной

Вес всей продольной

Длина всей арматуры для хомутов

Вес всей арматуры для хомутов

Общий вес всей арматуры

Опалубка

Объем досок

Площадь

Количество досок 6 м

Тип ленты

12

34

56

Размеры фундамента

Длина A

Ширина B

Высота H

Толщина T1

Толщина перегородок T2

Отступ AB

Элемент:Длина (см):Кол-во:
Сторона A:
Сторона B:
Элемент:Длина (см):Кол-во:
Конёк
Диагональные стропила

Элемент:Длина (см):Кол-во:
Сторона A:
Сторона B:

Этот калькулятор требует использования браузеров с поддержкой Javascript . Этот калькулятор предназначен для получения результата математического расчета для проверки того, что фундамент (или помещение, ферменный фундамент или другая 90-градусная конструкция) на самом деле является квадратным и имеет правильную планировку. (Быть квадратным или Восстановить…) Расчет основан на теореме Пифагора. Если говорить простыми строительными терминами, то здесь говорится, что квадрат длины фундамента плюс квадрат ширины фундамента равняется возведенному в квадрат расстоянию по диагонали фундамента (от противоположного угла до противоположного угла). Он также известен в строительной отрасли как 3-4-5, что означает, что если длина равна 3 (квадрат = 9) и ширина равна 4 (квадрат = 16), тогда диагональ равна 5 (квадрат = 25). Проверка верна в том, что 9 плюс 16 равно 25, из которых квадратный корень равен 5. Хотя транспортиры и Т-квадраты очень полезны, чем больше расстояние для измерения, тем оно точнее. (Если вы не хотите на самом деле измерять, но можете определить с помощью жала, обе диагонали должны быть равны для квадратного фундамента. ) Отклонение всего на долю градуса от 90 градусов на расстоянии более 20 футов или более является существенной ошибкой в ​​​​измерении. в результате чего стены не будут прямыми или квадратными. Небольшие дополнительные усилия на начальных этапах приводят к гораздо более профессиональной структуре в конце.

Этот калькулятор может работать как в американской системе футов и дюймов, так и в метрической системе метров. Сначала выберите американскую или метрическую систему счисления. В режиме футов и дюймов (американская система) введите значение в футах, обозначенное как Feet, затем дюймы, если они есть, в поле, обозначенное как Inches. Если у вас есть доля дюйма, вы можете ввести его. Имейте в виду, что это десятичная дробь; например, 0,5 — 1/2 дюйма, а 0,75 — 3/4 дюйма. Если вы не уверены в конвертации, вы можете использовать наши таблицы преобразования для точности до 64-х долей дюйма в десятичной системе. (Если вы уже знаете преобразование дюймов в десятичную дробь, вы можете просто ввести его как футы.
