Расчет элеваторного узла системы отопления: Расчёт элеваторного узла и дросселирующих устройств

Расчет элеватора отопления — Система отопления

» Расчеты отопления

Монтаж обогрева насчитывает, крепежи, развоздушки, систему соединения котел, коллекторы, бак для расширения, трубы, батареи терморегуляторы, увеличивающие давление насосы. Эти части отопления очень важны. Посему соответствие каждой части монтажа нужно осуществлять обдуманно. Монтаж обогревания коттеджа включает некоторые комплектующие. На открытой вкладке ресурса мы попытаемся подобрать для квартиры необходимые части системы.

Водоструйные элеваторы служат для подмешивания обратной воды к воде, поступающей из тепловой сети, и одновременно для создания циркуляционного напора в системе. Элеваторы бывают чугунные и стальные.

Вода из тепловой сети по патрубку 1 поступает через эжектирующее сопло 2 с большой скоростью в камеру смешения 3, где подмешивается обратная вода из системы отопления, которая подаётся в элеватор по патрубку 5. Смешанная вода поступает в подающий трубопровод системы отопления через диффузор 4.

Коэффициент смешения элеватора

где

T — температура воды поступающей из наружной подающей теплоцентрали в элеватор °С.

t_г — температура горячей воды в системе отопления °С

t_o — температура охлажденной воды в системе отопления °С

Конструктивными характеристиками элеватора являются диаметр эжектирующего сопла d_с и смесительной горловины d_г

Диаметр горловины вычисляется по формуле:

Δ Р_нас = Δ Р_с / (1,4 * ( 1 + U ) 2 )

Где Δ Р_с – перепад давлений в подающей и обратной магистралях ТЭЦ, Па; U – коэффициент смешения

Диаметр сопла d_с. мм

Минимальный диаметр сопла рекомендуют принимать не менее 4 мм дабы избежать засорения.

Источник: http://teplodoma.com.ua/labriori/moi_statiy/rashet_elevatora.htm

Отопительная система является одной из важнейших систем жизнеобеспечения дома. В каждом доме применяется определенная система отопления, но не каждый пользователь знает, что такое элеваторный узел отопления и как он работает, его назначение и те возможности, которые предоставляются с его применением.

Элеватор отопления с электроприводом

Принцип функционирования

Наилучшим примером, который покажет элеватор отопления принцип работы, будет многоэтажный дом. Именно в подвале многоэтажного дома среди всех элементов можно отыскать элеватор.

Первым делом, рассмотрим, какой в данном случае имеет элеваторный узел отопления чертеж. Здесь два трубопровода: подающий (именно по нему горячая вода идет к дому) и обратный (остывшая вода возвращается в котельную).

Схема элеваторного узла отопления

Из тепловой камеры вода попадает в подвал дома, на входе обязательно стоит запорная арматура. Обычно это задвижки, но иногда в тех системах, которые более продуманы, ставят шаровые краны из стали.

Как показывают стандарты, есть несколько тепловых режимов в котельных:

• 150/70 градусов;
• 130/70 градусов;
• 95(90)/70 градусов.

Когда вода нагреет до температуры не выше 95-ти градусов, тепло будет распределено по отопительной системе при помощи коллектора. А вот при температуре выше нормы – выше 95 градусов, все становится намного сложнее. Воду такой температуры нельзя подавать, поэтому она должна быть уменьшена. Именно в этом и состоит функция элеваторного узла отопления. Заметим также и то, что охлаждение воды таким образом – это самый простой и дешевый способ.

Назначение и характеристики

Элеватор отопления охлаждает перегретую воду до расчетной температуры, после этого подготовленная вода попадает в отопительные приборы, которые размещены в жилых помещениях. Охлаждение воды случается в тот момент, когда в элеваторе смешивается горячая вода из подающего трубопровода с остывшей из обратного.

Принципиальная схема элеваторного узла

Схема элеватора отопления наглядно показывает, что данный узел способствует увеличению эффективности работы всей отопительной системы здания. На него возложено сразу две функции – смесителя и циркуляционного насоса. Стоит такой узел недорого, ему не требуется электроэнергия. Но элеватор имеет и несколько недостатков:

• Перепад давления между трубопроводами прямого и обратного подавания должен быть на уровне 0,8-2 Бар.
• Нельзя регулировать выходной температурный режим.
• Должен быть точный расчет для каждого компонента элеватора.

Элеваторы широко применимы в коммунальном тепловом хозяйстве, так как они стабильны в работе тогда, когда в тепловых сетях изменяется тепловой и гидравлический режим. За элеватором отопления не требуется постоянно следить, все регулирование заключается в выборе правильного диаметра сопла.

Элеваторный узел в котельной многоквартирного дома

Элеватор отопления состоит из трех элементов – струйного элеватора, сопла и камеры разрежения. Также есть и такое понятие, как обвязка элеватора. Здесь должна применяться необходимая запорная арматура, контрольные термометры и манометры.

На сегодняшний день можно встретить элеваторные узлы системы отопления, которые могут с электрическим приводом отрегулировать диаметр сопла. Так, появится возможность автоматически регулировать температуру носителя тепла.

Подбор элеватора отопления такого типа обусловлен тем, что здесь коэффициент смешения меняется от 2 до 5, в сравнении с обычными элеваторами без регулирования сопла, этот показатель остается неизменным. Так, в процессе применения элеваторов с регулируемым соплом можно немного снизить расходы на отопление.

Строение элеватора

Конструкция данного вида элеваторов имеет в своем составе регулирующий исполнительный механизм, обеспечивающий стабильность работы системы отопления при небольших расходах сетевой воды. В конусообразном сопле системы элеватора размещается регулирующая дроссельная игла и направляющее устройство, которое закручивает струю воды и играет роль кожуха дроссельной иглы.

Этот механизм имеет вращающийся от электропривода или вручную зубчатый валик. Он предназначен для перемещения дроссельной иглы в продольном направлении сопла, изменяет его эффективное сечение, после чего расход воды регулируется. Так, можно повысить расход сетевой воды от расчетного показателя на 10-20%, или уменьшить его практически до полного закрытия сопла. Уменьшение сечения сопла может привести к увеличению скорости потока сетевой воды и коэффициента смешения. Так температура воды снижается.

Неисправности элеваторов отопления

Схема элеваторного узла отопления неисправности может иметь такие, которые вызваны поломкой самого элеватора (засорение, увеличение диаметра сопла), засорением грязевиков, поломкой арматуры, нарушениями настройки регуляторов.

Небольшой элеваторный узел отопления

Поломка такого элемента, как устройство элеватора отопления, может быть замечена по тому, как появляются перепады температуры до и после элеватора. Если разница большая – то элеватор неисправен, если разница незначительная – то он может быть засорен или диаметр сопла увеличен. В любом случае, диагностика поломки и ее ликвидация должны быть произведены только специалистом!

Если сопло элеватора засоряется, то он снимается и прочищается. Если расчетный диаметр сопла увеличивается вследствие коррозии или своевольного сверления, то схема элеваторного узла отопления и отопительная система в целом – придет в состояние разбалансированности.

Приборы, которые установлены на нижних этажах, перегреются, а на верхних – недополучат тепло. Такая неисправность, которую претерпевает работа элеватора отопления, ликвидируется заменой на новое сопло с расчетным диаметром.

Обслуживание элеваторного узла отопления

Засорение грязевика в таком устройстве, как элеватор в системе отопления, можно определить по тому, как увеличился перепад давления, контролируемого манометрами до и после грязевика. Такое засорение удаляется при помощи сброса грязи через краны спуска грязевика, которые размещены в его нижней части. Если так засор не удаляется, то грязевик разбирается и очищается изнутри.

Источник: http://otoplenie-doma.org/elevatornyj-uzel-otopleniya.html

По книге М.М. Апрарцева «Наладка водяных систем централизованного теплоснабжения»

Москва Энергоатомиздат 1983 г.

В настоящее время большинство систем отопления подключено по схеме элеваторного подключения. Одновременно, как показала практика, многие не совсем хорошо понимают принципы работы элеваторных узлов. В результате эффективность рабты систем отопления не всегда является приемлемой. При нормальной температуре теплоносителя в помещениях и квартирах температура либо слишком занижена, либо слишком завышена. Такой эффект может наблюдаться не только при неправильной настройке элеваторов, но большинство проблем возникает именно по этой причине. Поэтому расчету и наладки элеваторного узла должно быть уделено наибольшее внимание.

(5)

Где:

Н — располагаемый напор, м.

Во избежание вибрации и шума, которые обычно возникают при работе элеватора под напором, в 2 — 3 раза превышающим требуемый, часть этого напора рекомендуется гасить дроссельной диафрагмой, устанавливаемым перед монтажным патрубком до элеватора. Более эффективный путь — установка регулятора расхода перед элеватором, который позволит максимально эффективно настроить и эксплуатировать элеваторный узел.

При выборе номера элеватора по расчетному диаметру его горловины следует выбирать стандартный элеватор с ближайшим меньшим диаметром горловины, так как завышенный диаметр риводит к резкому снижению КПД элеватора.

Диаметр сопла следует определять с точностью до десятой доли мм с округлением в меньшую сторону. Диаметр отверстия сопла во избежание засорения должен быть не менее 3 мм.

При установке одного элеватора на группу небольших зданий его номер определяется исходя из максимальных потерь напора в распеределительной сети после элеватора и в системе отопления для самого неблагоприятно расположенного потребителя, которые следует принимать с К = 1,1. При этом перед системой отопления каждого здания следует установить дроссельную диафрагму, расчитанную на гашение всего избыточного напора при расчетном расходе смешанной воды.

После расчета и установки элеватора необходимо провести его точную настройку и регулировку.

Регулировку следует проводить только после выполнения всех предварительно разработанных мероприятий по наладке.

Перед началом регулировки системы теплоснабжения должна быть обеспечена работа автоматических устройств, предусмотренных при разработке мероприятий для поддержания заданного гидравлического режима и безаварийной работы источника теплоты, сети, насосных станций и тепловых пунктов.

Регулировка централизованной системы теплоснабжения начинается с фиксирования фактических давлений воды в тепловых сетях при работе сетевых насосов, предусмотренных расчетным режимом, и поддержания в обратном коллекторе источника теплоты заданного напора.

Если при сопоставлении фактического пьезометрического графика с заданным обнаружатся значительно увеличенные потери напора на участках, необходимо установить их причину (функционирующие перемычки, не полностью открытые задвижки, несоответствие диаметра трубопровода принятому при гидравлическом расчете, засоры и т. п.) и принять меры к их устранению.

В отдельных случаях при невозможности устранения причин завышенных по сравнению с расчетом потерь напора, например при заниженных диаметрах трубопроводов, может быть произведена корректировка гидравлического режима путем изменения напора сетевых насосов с таким расчетом, чтобы располагаемые напоры на тепловых вводах потребителей соответствовали расчетным.

Регулировка систем теплоснабжения с нагрузкой горячего водоснабжения, для которых гидравлический и тепловой режимы были рассчитаны с учетом соответствующих регуляторов на тепловых вводах, проводится при исправной работе этих регуляторов.

Регулировка систем теплопотребления и отдельных теплопотребляющих приборов базируется на проверке соответствия фактических расходов воды расчетным. При этом под расчетным расходом понимается расход воды в системе теплопотребления или в теплопотребляющем приборе, обеспечивающий заданный температурный график. Расчетный расход соответствует необходимому для создания внутри помещений расчетной температуры при соответствии установленной площади поверхности нагрева необходимой.

Степень соответствия фактического расхода воды расчетному определяется температурным перепадом воды в системе или в отдельном теплопотребляющем приборе. При этом фактическая температура воды в сети не должна отклоняться от графика более чем на 2° С. Заниженный температурный перепад указывает на завышенный расход воды и соответственно завышенный диаметр отверстия дроссельной диафрагмы или сопла. Завышенный температурный перепад указывает на заниженный расход воды и соответственно заниженный диаметр отверстия дроссельной диафрагмы или сопла.

Соответствие фактического расхода сетевой воды расчетному при отсутствии приборов учета (расходомеров) с достаточной для практики точностью определяется:

для систем теплопотребления, подключенным к сетям через элеваторы или подмешивающие насосы, по формуле

(6)

Где:

y = Gф/Gр — отношение фактического расхода сетевой воды, поступающей в отопительную систему, к расчетному;

t ‘ ₁. t ‘ ₃ и t ‘ ₂ — замеренные на тепловом вводе температуры воды соответственно в подающем трубопроводе, смешанной и обратной, гр.С;

t₁. t₂ и t₃ —температуры воды соответственно в подающем трубопроводе, смешанной и обратной по температурному графику при фактической температуре наружного воздуха, гр.С;

t ‘ _в и t_в — фактическая и расчетная температуры воздуха внутри помещений;

Для систем теплопотребления жилых и административных зданий, подключенных к тепловой сети без подмешивающих устройств, а также для отопительно-рециркуляционных калориферных установок по формуле:

Источник: http://www. rosteplo.ru/Tech_stat/stat_shablon.php?id=102

Размер элеватора, его сопел и диаметра горловины напрямую зависит от объема помещения или дома получающего тепло. Рассчитать размер сопел водоструйного элеватора и правильно выбрать его номер, можно скачав бесплатную программу с сайта (см. внизу страницы).

Для правильного пользования программой расчета элеватора Вам необходимо знать следующие величины:

• Температуру теплоносителя в подающем трубопроводе тепловой сети, С.
• Температуру теплоносителя в обратном трубопроводе тепловой сети, С.
• Температуру на входе в систему отопления дома, С.
• Температура на выходе из системы отопления дома, С.
• Проектный расход тепла на отопление, кВт
• Сопротивление системы отопления, м.

Определить все эти величины, кроме сопротивления системы отопления несложно даже простому обывателю. По сопротивлению системы отопления жилого многоквартирного дома, а именно в таких домах устанавливаются элеваторы, можете придерживаться следующих данных:

— дома до капитального ремонта, в которых используются стальные трубы, а на стояках и радиаторах отсутствуют регуляторы температуры и расхода – 1м.

— дома до после капитального ремонта выполненные в период с 2008 по 2012 год, в которых используются полипропиленовые трубы, а на стояках и радиаторах отсутствуют регуляторы температуры и расхода – 3-4м.

— дома до после капитального ремонта выполненные в период с 2012 по 2014 год, в которых используются полипропиленовые трубы, а на стояках и радиаторах установлены регуляторы температуры и расхода – 4-6м.

— дома до после капитального ремонта выполненные в период с 2012 по 2014 год, в которых используются полипропиленовые трубы, а на стояках и радиаторах не установлены регуляторы температуры и расхода – 2м.

Расчет размеров сопел элеваторных узлов отопления следует вести согласно СП 41-101-95 «Проектирование тепловых пунктов», при этом диаметр сопла следует определять с точностью до десятых долей миллиметра с округлением в меньшую сторону и принимать не менее 3 мм.

Для того, чтобы не заморачиваться с формулами и сэкономить время, предлагаю вам скачать бесплатно простую программку, написанную на встроенной среде VBA в Excel, проще сказать это обыкновенная таблица Excel с уже прописанными формулами. Она также поможет вам в регулировке сопел элеваторов, когда вам не хватает тепла или наоборот дом перетапливается.

Качайте на здоровье и пользуйтесь, если есть вопросы, звоните по телефону

8-918-581-18-61 Юрий Олегович.

Файл упакован в zip архив, после распаковки в отдельную папку или на рабочий стол открывается и работает в любом табличном редакторе.

Скачать бесплатно программу для расчета размеров сопел в элеваторных узлах отопления — razmer-sopel-elevatora размер 5 кбайт

Источник: http://kip-mtr.ru/razmer-sopel-elevatora.html

Смотрите также:

• Скачать программу гидравлического расчета отопления
• Таблица расчета отопления

03 января 2023 года

Методика расчета и наладка элеваторов и элеваторных узлов

В настоящее время большинство систем отопления подключены к элеваторной схеме. В то же время опыт показывает, что многие люди не очень хорошо понимают принципы элеваторных компонентов. В результате, эффективность систем отопления не всегда эффективно. При нормальной температуре, температура охлаждающей жидкости из квартиры и дома, либо слишком низкая или слишком высокая. Этот эффект можно наблюдать не только в неправильной конфигурации элеваторов, но большинство проблем, возникающих по этой причине. Таким образом, расчет и настройка элеваторов устройство должно быть уделено наибольшее внимание.
Расчетный диаметр шеи элеватор, мм, определяется по формуле:

Где:
GP — Проектирование сетей поток воды, т / ч;
USM — расчетный коэффициент смешения силоса;
ч — потери напора в системе отопления на расчетный расход смешанной воды, м
Если одноразовые голову к элеватору строго соответствует стоимости, определяемой по формуле:

Нз = 1,4 ч (1 + USM) 2 (2)

Где:
ч — потери напора в системе отопления при расчетной скорости потока охлаждающей жидкости, м;
USM — рассчитывается соотношение смешивания elvatora;
Это необходимый диаметр сопла, мм, определяется по формуле:

или:

Как правило, одноразовые голову к элеватору более или менее определяется по формуле (2) и диаметром сопла рассчитывается на основе тушения условиях одноразовых голове. В этом случае диаметр сопла, мм, определяется по формуле:

Где:
H — одноразовые напор, м
Для того, чтобы избежать вибрации и шума, который обычно происходит при работе под давлением в элеватор, в 2 — 3 раза выше, чем хотелось бы, некоторые из рекомендуемых давления для тушения газа диафрагмы, установленной перед монтажом труб к элеватору. Более эффективный способ — установить контроль потока на элеваторе, который будет наиболее эффективно настроить и эксплуатировать элеватор устройства.
При выборе количества элеваторов на расчетный диаметр горловины следует выбирать стандартный элеватор до ближайшего меньшего диаметра шеи, так как диаметр завышенным приводит к резкому снижению эффективности работы элеватора.
Диаметр сопла должны быть определены с точностью до десятой доли миллиметра, округляется вниз. Диаметр сопла для предотвращения засорения не должна быть менее 3 мм.
При установке элеватора в группу небольших зданий его количество определяется по максимальной потери давления в сети после распределителя элеватора и системы отопления для самого неблагоприятно расположенного потребителя, которые должны быть приняты с К = 1. 1. В то же время перед каждой системы отопления здания для установки диафрагмы газ, рассчитанной на гашение избыточного давления при номинальном расходе смешанной воды.
После расчета и установке элеваторов необходимо доработать ее и настроить.
Корректировки должны быть сделаны только после выполнения всех ранее разработанных мер регулирования.
Прежде чем приступить к настройке системы отопления должны быть снабжены автоматическими устройствами работ, предусмотренных в разработке мер для поддержания заданного гидравлического режима и безаварийной работы источника тепловых сетей, насосных станций и подстанций.
Регулировка системы центрального отопления начинается с фиксации фактического давления воды в системах отопления при работе с сетью насосы, рассчитанные в соответствии с режимом, а также поддержание тепла обратном коллекторе источника указанного давления.
При сравнении фактических пьезометрический графа с заданным появляются значительно увеличили потери напора на участках, чтобы определить их причину (операционные перемычки не полностью открыть клапан, расхождение с принятыми диаметр трубы гидравлические расчеты, препятствия и т. д.) и принять меры по их устранению.
В некоторых случаях, невозможность устранения причин чрезмерной по сравнению с расчетом потерь напора, такие как диаметр труб, занижены, можно сделать путем изменения гидравлического давления режима путем изменения сетевых насосов, так что давление на одноразовые тепла Входы потребителей в соответствии с расчетными.
Регулировка систем отопления с грузом горячей воды, для которых гидравлических и тепловых режимов были рассчитаны с учетом соответствующих регуляторов тепла входов, проведенного функционирования работы этих регуляторов.
Корректировка расхода тепла и конкретные теплопотребляющих устройств, основанных на проверке соответствия фактических расходов воды рассчитывается. В этом случае рассчитывается ставка среднего течения воды в потреблении тепла или теплопотребляющем устройство, которое предоставляет данный температурный график. Соответствует необходимый поток проектирования для создания внутренней температуры дизайн для площади поверхности в соответствии с установленными отопления требуется.
Степень соответствия фактического расхода определяется расчетным понижением температуры воды в системе, либо в отдельном устройстве теплопотребляющем. В этом случае фактическая температура воды в сети не должно отклоняться от графика более чем на 2 ° C. Разница температур недооценен указывает чрезмерное потребление воды и, следовательно, завышенным отверстия диафрагмы газ или сопла. Чрезмерное падение температуры указывает слишком низкой скорости потока и, следовательно, недооценивается газ родила диаметр отверстия или насадки.
Соответствие фактического потребления сеть воды рассчитывается при отсутствии приборов учета (счетчиков) с достаточной для практических целей точностью определяется:
потребления тепловой энергии для систем, подключенных к сети с помощью элеватора или подмешивающий насос, в соответствии с формулой

Где:
у = Gf / GP — отношение фактической потребляемой мощности воды, подаваемой в систему отопления, в селение;
t’1, t’3 и Т2 — измеряется по тепловой мощности температура воды, соответственно, в поток, смешанный и обратная ° С;
T1, T2 и T3-температура воды, соответственно, в поток, смешанный, и обратный график температуры фактической температуры наружного воздуха, ° С;
t’v и ТВ — фактической и предполагаемой температуры воздуха в помещении;
Для систем теплопотребления жилых и офисных зданий, которые подключены к сети без тепловой устройств шунта, а также для приборов отопления и рециркуляции калориферных установок следующим образом:

Для отопления и калориферных вентиляционных установок, унося наружного воздуха и потребления тепла для систем промышленных зданий, ограждающих конструкций, которая не имеет большой емкости тепла, подключены к сети без тепловой устройств подмешивающих, а именно:

Там, где Ц — фактические температуры наружного воздуха.
Скорректированная элеватор сопла и газа диафрагмой, расположенной перед системой, расчетной нагрузки при падении которого мала по сравнению с одноразовыми давление на входе в систему (не более 5-10%) определяется по формуле:

Где DH и DST — новые и исправлены существующие отверстия диаметром дросселя или отверстия, мм.
Для систем потребления тепловой энергии и тепла, по оценкам, падение давления, которое является относительно велик по сравнению с одноразовыми давление в сети перед ними, скорректированный диаметр дроссельной диафрагмы:
с возможностью определения фактических потерь напора в hф м, по формуле:

если вы не можете определить фактические потери давления в системе расчетной стоимости их л, м, по формуле:

где Н — одноразовые системы давление на тепло и потребления тепловой энергии. Значение л.с. взять на себя проектные данные, либо в соответствии с гидравлическим расчетом.
Измерение температуры на тепло со стабильной температурой точки водозабора не отличается от той, которую дают температуру графика более чем на 2 гр. С.
Замена сопла элеваторов и газ сделали диафрагмы при значениях 0,9> у> 1,15, если установленная площадь поверхности соответствует отопления, необходимые для поддержания в помещении около внутреннюю температуру.
Если площадь поверхности нагрева фактически установлено отопительное оборудование не соответствует необходимым замену элеваторов и отверстие дросселя сопло должно быть сделано после анализа внутренней температуры в помещениях. Таким образом, в области чрезмерного потребления тепла поверхностей нагрева системы должны работать с относительной скоростью потока от <1, с недостаточным, должны быть сделаны дополнительные устройства теплопотребляющие установки.
Если после замены элеваторов отверстия сопла или газ проверки внутренней температуры отапливаемого помещения показывает, что она отличается от оценивается более чем в 2 градусов, вы должны снова регулировать диаметр отверстия сопла или диафрагмы (9) — (11).
Относительная скорость потока в этом случае рассчитывается по формуле.

Где:
tв — усредненная замеренная температура воздуха в помещениях, гр.С;
tв.р — расчетная температура воздуха в помещениях, °С;
Тн — текущая температура наружного воздуха,°С.

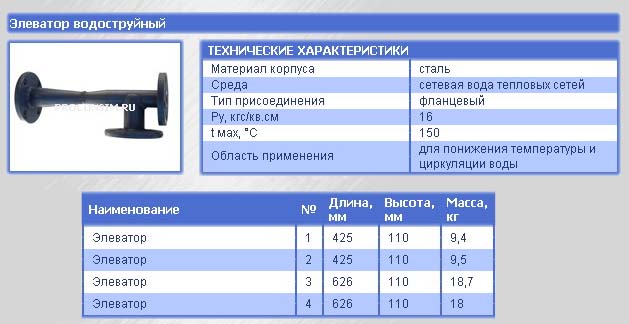

В конце приводим некоторые параметры наиболее часто используемых типов элеваторов.

Стальной элеватор типа ВТИ — Теплосети Мосэнерго

Элеватор чугунный типа ВТИ — Теплосети Мосэнерго на Ру=9 кгс/см²

Элеватор чугунный типа ЭЧА на Ру=10 кгс/см² № 1 и 2

Элеватор чугунный типа ЭЧА на Ру=10 кгс/см² № 3-7

Основные размеры элеваторов чугунных типа ВТИ — Теплосети Мосэнерго, ЭЧА и 40С10бк-М:

диаграммы, принципы работы и проверки

Сокращение потерь тепла является серьезной проблемой при планировании централизованного теплоснабжения. Для этого еще на этапе подогрева теплоносителя создаются специальные условия для его транспортировки: повышенное давление, максимальный температурный режим. Но чтобы при раздаче горячей воды уровень нагрева снижался до необходимого, устанавливается элеваторный отопительный узел: схемы, принципы работы и проверки должны строго соответствовать нормам. Несмотря на то, что он является частью системы центрального отопления, средний пользователь должен знать, как он работает.

Содержание

1. Назначение элеваторного агрегата
2. Схема элеваторного агрегата
3. Типы элеваторных тепловых пунктов
4. Особенности монтажа и проверки
5. Требования к помещению
6. Другие варианты

8 тепловых пунктов

8 элеваторного узла

Внешний вид элеваторного теплового узла

Еще на первых этапах проектирования центрального отопления инженеры столкнулись с проблемой экономии тепловой энергии за счет протяженности теплотрасс. Для снижения теплопотерь применяют два основных метода:

• Максимальная теплоизоляция поверхности трубы;
• Монтаж лифтовых блоков в зданиях.

Рабочая температура в наружных трубах отопления 150 или 130 градусов. Запрещается подавать воду потребителям при такой температуре. Именно поэтому был разработан регулируемый элеваторный отопительный агрегат. Он предназначен для смешивания горячих и холодных потоков теплоносителя с целью оптимизации его температуры. Кроме того, давление также снижается до приемлемого уровня.

Для нормальной работы автоматический элеваторный отопительный агрегат устанавливается в заранее подготовленном помещении. Для жилых многоквартирных домов это цокольный этаж. Монтаж и дальнейшее обслуживание должны производить только специалисты. Любое нарушение режима работы может привести к аварийным ситуациям. Установка такого нагревательного элемента в частных домах нецелесообразна. Это связано с тем, что котлы не смогут обеспечить должный температурный режим работы. Поэтому его применяют только для создания разветвленных систем отопления с большой протяженностью наружных теплопроводов.

Взяв за основу принцип работы данного элеваторного теплового узла, можно сделать аналогичную систему для автономной системы. Но для этого используются двух- или трехходовые вентили с термостатами.

Схема элеваторного узла

Конструкция элеваторного узла

На первый взгляд принцип работы элеваторного узла системы отопления должен представлять собой довольно сложную систему. Однако на практике была разработана удачная конструкция, которая по своим техническим характеристикам аналогична трехходовому смесительному клапану.

Конструктивно состоит из следующих элементов:

• Входной патрубок … Через него поступает теплоноситель с высокой температурой под максимальным давлением;
• Соединение обратки … Необходимо подключение охлажденной воды для дальнейшего смешивания с потоком горячей;
• Патрубок … Ключевой элемент схемы элеваторных узлов системы отопления. Горячая вода поступает в него под давлением и создает вакуум в приемной камере. В результате охлажденный теплоноситель смешивается с нагретым;
• Выпускное соединение . .. Подключается к системе распределительных трубопроводов для дальнейшей транспортировки жидкости потребителям.

Схема элеваторного узла отопления

Кроме него, в состав элеваторного узла системы центрального отопления должны входить дополнительные элементы. К ним относятся грязесборники, клапаны и датчики. Последние обязательны для установки, так как используются для контроля параметров всей системы.

Разобравшись, что такое элеваторный отопительный агрегат, необходимо подробнее узнать о его видах и способах регулировки режимов работы.

После проверки работы элеваторного узла и всей системы отопления в обязательном порядке требуется обновленный паспорт на устройство. В нем указаны исходные характеристики и фактические после поверочных проверок.

Типы узлов обогрева элеватора

Узел регулировочный смесительный

Данная схема обогрева узла элеватора не раскрывает механизм регулировки температурного режима. А это основной способ оптимизации потребления тепловой энергии в зависимости от внешних факторов – температуры на улице, степени теплоизоляции дома и так далее. Для этого в насадку устанавливается специальный конический стержень. Зубчатые передачи обеспечивают его соединение с клапаном. Регулировкой положения штока изменяется пропускная способность сопла.

В зависимости от установленного оборудования существует два типа регулируемых нагревательных элементов элеватора:

• Ручной способ … Клапан поворачивается традиционным способом. При этом ответственный работник должен контролировать показания манометров и термометров системы;
• Авто … На штифт клапана установлен сервопривод, который соединен с датчиками температуры и давления. В зависимости от заданных параметров выполняются движения штока.

Типовой чертеж лифтового узла должен включать не только требуемые элементы, эксплуатационные характеристики системы. А для этого нужно произвести расчет параметров. Такие работы выполняются только специализированными проектными организациями, так как требуют учета всех факторов.

Установка регулируемого элеваторного узла отопления в сочетании с счетчиком расхода тепловой энергии позволит сэкономить до 30% расхода горячего теплоносителя.

Особенности монтажа и проверки

Монтаж лифтового узла

Сразу следует отметить, что монтаж и проверка работы лифтового узла и системы отопления является прерогативой представителей сервисной компании. Жильцам дома это делать категорически запрещается. Однако рекомендуется знание расположения элеваторных узлов системы центрального отопления.

При проектировании и монтаже учитываются характеристики поступающего теплоносителя. Учитывается также разветвленность сети в доме, количество отопительных приборов и температурный режим работы. Любой автоматический элеваторный агрегат для отопления состоит из двух частей.

• Регулировка расхода поступающей горячей воды, а также измерение ее технических показателей — температуры и давления;
• Непосредственно сам смесительный узел.

Основной характеристикой является соотношение смешивания. Это соотношение объемов горячей и холодной воды. Этот параметр является результатом точных расчетов. Он не может быть постоянным, так как зависит от внешних факторов. Монтаж должен производиться строго по схеме элеваторного узла системы отопления. После этого производится тонкая настройка. Рекомендуется максимальная нагрузка, чтобы уменьшить ошибку. Таким образом, температура воды в обратке будет минимальной. Это обязательное условие для точного управления автоматической задвижкой.

Через определенный промежуток времени требуются плановые проверки работы элеваторного узла и системы отопления в целом. Точная процедура зависит от конкретной схемы. Однако можно составить общий план, который включает следующие обязательные процедуры:

• Проверка целостности труб, арматуры и приборов, а также соответствия их параметров паспортным данным;
• Выравнивание датчиков температуры и давления;
• Определение потерь давления при прохождении теплоносителя через штуцер;
• Расчет коэффициента смещения. Даже при самой точной схеме обогрева элеваторного узла оборудование и трубопроводы со временем изнашиваются. Эту поправку необходимо учитывать при настройке.

После выполнения этих работ блок центрального отопления автоматического лифта необходимо опломбировать для предотвращения несанкционированного вмешательства.

Не использовать самодельные схемы узлов элеватора для систем центрального отопления. В них часто не учитываются важнейшие характеристики, что может не только снизить эффективность работы, но и вызвать аварийную ситуацию.

Требования к помещению

В подавляющем большинстве случаев смесительные узлы устанавливаются в подвале здания. Для выполнения своих функций необходимо учитывать особенности помещения – сезонные изменения температуры и влажности.

К этим показателям предъявляется ряд требований, которые необходимо соблюдать. В частности, это относится к элеваторным узлам системы центрального отопления с установленными автоматическими сервоприводами:

• Температура в помещении не должна опускаться ниже 0°С;
• Для предотвращения появления конденсата на поверхности труб устанавливается система вытяжной вентиляции;
• Для электроприборов необходимо установить отдельный распределительный щит. Рекомендуется предусмотреть автономное электроснабжение на случай аварийного отключения электроэнергии.

Однако на самом деле редко кто соблюдает эти правила. В результате даже для наиболее рационального чертежа элеваторного узла его практическая реализация может существенно отличаться. Именно поэтому появились альтернативные схемы смешения потоков теплоносителя.

Некоторые новые многоквартирные дома, подключенные к центральному отоплению, не имеют элеваторного отопительного контура. Для его установки необходимо обратиться в управляющую компанию.

Другие варианты тепловых пунктов

Усовершенствованный смесительный узел

На основе основного принципа работы элеваторного узла системы отопления разработаны альтернативные способы поддержания требуемого уровня температуры в трубах для пользователей. Их отличие от традиционной схемы заключается в наличии сложной электронной системы управления.

Первое, на что обратили внимание разработчики данного агрегата, это оптимальный расход горячей воды. Поэтому на входной трубе обязательно устанавливается счетчик тепловой энергии. Дает возможность не только видеть объем теплоносителя, поступающего в систему дома, но и может автоматически рассчитывать его стоимость и передавать данные в управляющую компанию.

Установленные насосы позволяют контролировать скорость прохождения теплоносителя по трубам. Это необходимо для уменьшения погрешности при смешивании потоков жидкости в сопле. Для этого на входном и обратном патрубках монтируются датчики температуры. Если уровень нагрева воды меньше установленного, перестает работать насос на обратке. Для увеличения объема горячего теплоносителя задействуется соответствующее насосное оборудование.

Однако следует учитывать и недостатки такой системы:

• Зависимость от электропитания. Аварийный источник электроэнергии может работать только в течение короткого времени. Для защиты от перенапряжения необходимо установить конденсационный выпрямитель;
• По мере усложнения системы возрастает вероятность ее отказа. Достаточно, чтобы один из датчиков вышел из строя — изменятся параметры оптимального перемешивания.

Несмотря на эти факторы, популярность новых систем обусловлена ​​простотой их использования и значительной экономией затрат на отопление. Именно поэтому усовершенствованные элеваторные узлы для системы центрального отопления будут востребованы.

Что касается первичных затрат на приобретение оборудования и монтаж, то эти вложения окупаются в виде экономии на расходах на отопление в течение 3-5 лет. Но при условии, что проектированием и монтажом занимаются профессиональные и честные компании.

Пример интеграции блока обогрева лифта совместно с теплосчетчиком:

Расчет лифта — установка

Расчет лифта, анализ движения и расчет, особенно в густонаселенных зданиях архитектурная архитектура, позволяющая сделать лучше в высотные здания, основная проблема вертикальной перевозки людей.

Цель движения, максимальное количество людей, при минимальном времени и строительном объеме для создания хотя бы лифтовой установки. Пассажиры ждут в лифте и как быть в переполненной кабинке, и что они хотят находиться в салоне долгое время. Можно найти оптимальное решение для удовлетворения этого спроса, проведя анализ трафика. несколько пассажирских лифтов требуется для предоставления соответствующих услуг в больших зданиях. Эта ситуация создает проблемы более сложной конструкции лифтового оборудования, отвечающего требованиям одного лифта.

Изменения скорости, вместимости, количества кабин и расчетов являются основными факторами, влияющими на стоимость и качество обслуживания. Один из вариантов анализа трафика, а также экономичность, это будет вариант, максимально отвечающий потребностям здания.

Лифт при проектировании помещений, услуг по определению целевого назначения здания. Типы по назначению здания:

1 административное здание с различными арендаторами
2. Специализированные административные здания, государственные административные здания
3. Здания профессионального назначения, медицинские центры, научно-исследовательские центры, здания специального назначения, используемые для сортировки почты.
4. Гостиницы
5. Квартиры
6. Больницы

Положение кабины лифта у входа в здание пользователей должно быть ближайшим возможным местом для очень быстрого распределения. выход подъема на различных уровнях также должен быть ближайшим местом возможного распределения времен населения. При въезде на парковку особое внимание следует уделить транспортному потоку у входа в столовую и зрительный зал. Если у пользователя есть одно здание лифта на главной улице, вход должен быть организован в подходящем месте с подходящим размещением в одном входе заказа.

В здании два подъезда, требуется два лифта. номер кабины на каждом входе, он определяется количеством пользователей, которые могут пользоваться входом. Вход в лифт обычно находится рядом с лестницей, которая, как правило, использует лестницу, использует мгновенный трафик, и также следует учитывать опасность использования лифта с лестницы с этажа на этаж.

Компоненты ежедневного движения в здании должны определяться с осторожностью, чтобы соответствовать пиковым нагрузкам. Обычно он сталкивался с тремя запросами трафика. К ним относятся завтрак, обед и ужин по требованию. Анализ трафика обычно проводится с учетом высокого спроса в утренние часы. в зданиях с разной численностью пользователей, количество пользователей по норме пользователя 10-13% от потребности определяется в утренние часы. Это соотношение можно принять равным 17-25% в стационарном здании. Таким образом, одного пользователя в течение 5 минут в утренний пик трафика 17-25’n% населения в различных зданиях предполагается реализовать в условиях наиболее интенсивного использования.

Обеспечение желаемого качества обслуживания лифта, типа здания, стоимость зависит от важности и пользователя. Качество обслуживания измеряется тем, где они хотят, чтобы пользователи быстро ulaştırılmasındaki. Буда, общее время, определенное во времени пользователя лифта, и среднее ожидание в лифте, достигающем этажа. Чем короче это время, тем лучше будут предоставляемые услуги. Когда максимальные траты человека — это количество времени, проведенное в ожидании лифта. На этот раз «режим ожидания» и из салона, интервал времени добираться. На этот раз время в пути каждого автомобиля зависит от количества шкафов. Время в пути после выхода из лифта на первом этаже, верхний этаж — это среднее количество пользователей для дополнительного времени повторного входа после выполнения средней остановки.

Лифтовое обслуживание, также ОСУЩЕСТВЛЯЕМОЕ с меньшим временем ожидания и транспортом на короткие расстояния. Пользователи предпочитают первый из этих двух случаев, пользователи нетерпеливы во время ожидания. По этим причинам время выдержки от 20 до 60 секунд выбирается в зависимости от предполагаемого использования здания.

Конкретный стандарт обслуживания еще не определен. Различное качество обслуживания лифта в здании, среднее время прибытия на вход и общее среднее время, используемое для подъема, среднее время ожидания для пользователя определяется по сравнению с каждым зданием. [один]

Рассмотрим пример подробного описания счета в расчетных формулах и таблицах. В этой публикации расчет движения лифта, расчет прочности, расчет силы и мощности двигателя смогут узнать, как счета.

Расчет лифта – 1.Издание

Таблица для расчета лифта

Расчет лифта – 2.Издание

После этой сводной информации о подъемнике вы можете снять учетную запись, которую вы можете скачать по ссылке в дополнение к представленным разнообразным расчетам в Excel как ресурс в Интернете.

Вы можете скачать формат AutoCAD по ссылке в дополнение к проекту лифта.

Elevator AutoCAD Projects
Explanation	Download Link
Elevator Project AutoCAD	Elevator Project.dwg
Elevator Preliminary Project – 1 AutoCAD	Эскизный проект лифта – 1.
