Расчет дверей купе найди: Системы дверей-купе НАЙДИ | Купе-Расчёт (НАЙДИ).

Содержание

Система НАЙДИ расчет дверей с асимметричным профилем

Обзор системы-купе «Найди»

Система НАЙДИ расчет дверей с симметричным профилем (Н, Т, О, П)

Учитывая, что разновидностей профилей очень много, я решил разбить расчеты на две отдельных статьи: для асимметричных и симметричных профиль-ручек.

Начнем с симметричных а именно, C, C-light и C-crimp

С-профиль-ручка

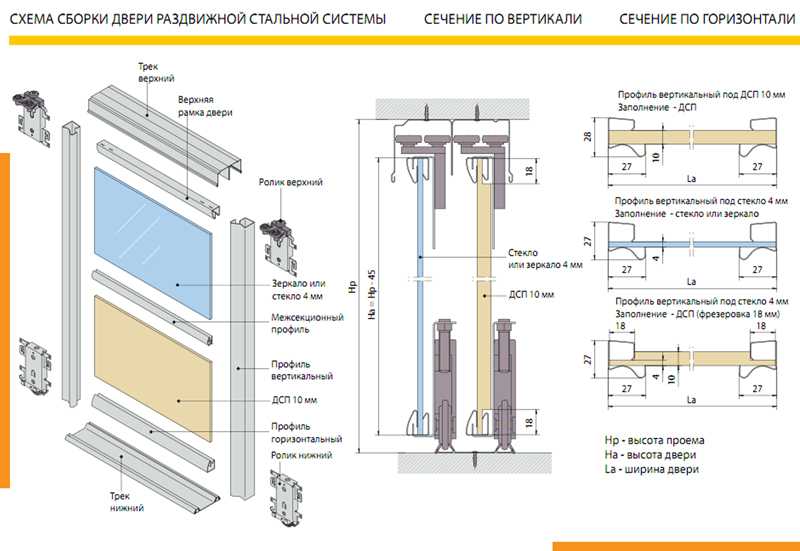

Hp — высота проема
Lp — ширина проема
На — высота фасада (длина профиль-ручки)
La — ширина фасада
Ln — длина горизонтальных профилей
Lt — длина направляющих (верх/низ)
Hv — высота заполнения фасада
Lv — ширина заполнения фасада
n — кол-во секций заполнения фасада

Итак, условные обозначения мы получили — разберемся что и как считается

Параметры двери
Ha =Hp-40мм
Ln=La-51,5мм
Lt=Lp-1мм
Со шлегелем Без шлегеля
La=(Lp+27мм)/2 La=(Lp+17мм)/2
Со шлегелем Без шлегеля
La=(Lp+54мм)/3 La=(Lp+44мм)/3
Со шлегелем Без шлегеля
La=(Lp+81мм)/4 La=(Lp+71мм)/4
Со шлегелем Без шлегеля
La=(Lp+54мм)/4 La=(Lp+34мм)/4
Со шлегелем Без шлегеля
La=(Lp+108мм)/5 La=(Lp+98мм)/5
Параметры заполнения (ЛДСП 10 мм)
Lv=La-37мм
профиль-делитель с винтом Hv=(Ha-(55мм+6*n))/n межсекц. профиль
профиль-делитель без винта Hv=(Ha-(60мм+1*n))/n межсекц.профиль
Параметры заполнения стекло 4 мм)
Lv=La-40мм
профиль-делитель с винтом Hv=(Ha-(55мм+9*n))/n межсекц.профиль
профиль-делитель без винта Hv=(Ha-(60мм+4*n))/n межсекц.профиль

Итак, условные обозначения мы получили — разберемся что и как считается

Параметры двери
Ha =Hp-40мм
Ln=La-35мм
Lt=Lp-1мм
Со шлегелем Без шлегеля
La=(Lp+27мм)/2 La=(Lp+17мм)/2
Со шлегелем Без шлегеля
La=(Lp+54мм)/3 La=(Lp+44мм)/3
Со шлегелем Без шлегеля
La=(Lp+81мм)/4 La=(Lp+71мм)/4
Со шлегелем Без шлегеля
La=(Lp+54мм)/4 La=(Lp+34мм)/4
Со шлегелем Без шлегеля
La=(Lp+108мм)/5 La=(Lp+98мм)/5
Параметры заполнения (ЛДСП 10 мм)
Lv=La-21мм
профиль-делитель с винтом Hv=(Ha-(55мм+6*n))/n межсекц. профиль
профиль-делитель без винта Hv=(Ha-(60мм+1*n))/n межсекц.профиль
Параметры заполнения стекло 4 мм)
Lv=La-24мм
профиль-делитель с винтом Hv=(Ha-(55мм+9*n))/n межсекц.профиль
профиль-делитель без винта Hv=(Ha-(60мм+4*n))/n межсекц.профиль

Итак, условные обозначения мы получили — разберемся что и как считается

Параметры двери
Ha =Hp-40мм
Ln=La-54,5 мм
Lt=Lp-1 мм
Со шлегелем Без шлегеля
La=(Lp+41мм)/2 La=(Lp+31мм)/2
Со шлегелем Без шлегеля
La=(Lp+82мм)/3 La=(Lp+72мм)/3
Со шлегелем Без шлегеля
La=(Lp+123мм)/4 La=(Lp+113мм)/4
Со шлегелем Без шлегеля
La=(Lp+82мм)/4 La=(Lp+62мм)/4
Со шлегелем Без шлегеля
La=(Lp+164мм)/5 La=(Lp+154мм)/5
Параметры заполнения (ЛДСП 10 мм)
Lv=La-41мм
профиль-делитель с винтом Hv=(Ha-(55мм+6*n))/n межсекц. профиль
профиль-делитель без винта Hv=(Ha-(60мм+1*n))/n межсекц.профиль
Параметры заполнения стекло 4 мм)
Lv=La-44мм
профиль-делитель с винтом Hv=(Ha-(55мм+9*n))/n межсекц.профиль
профиль-делитель без винта Hv=(Ha-(60мм+4*n))/n межсекц.профиль

Присадочные отверстия в ручках тоже отличаются от Версале

Система НАЙДИ расчет дверей с симметричным профилем

Система НАЙДИ расчет дверей с асимметричным профилем (C, C-light, C-crimp)

Погружные пилы — отличия от простых циркулярных.

Перейдем к асимметричным профиль-ручкам, а именно Н, Т, О, П

Н-профиль-ручка

Параметры двери
Ha =Hp-40мм
Ln=La-67 мм
Lt=Lp-1 мм
Со шлегелем Без шлегеля
La=(Lp+35мм)/2 La=(Lp+25мм)/2
Со шлегелем Без шлегеля
La=(Lp+70мм)/3 La=(Lp+60мм)/3
Со шлегелем Без шлегеля
La=(Lp+105мм)/4 La=(Lp+95мм)/4
Со шлегелем Без шлегеля
La=(Lp+70мм)/4 La=(Lp+50мм)/4
Со шлегелем Без шлегеля
La=(Lp+140мм)/5 La=(Lp+130мм)/5
Параметры заполнения (ЛДСП 10 мм)
Lv=La-51 мм
профиль-делитель с винтом Hv=(Ha-(55мм+6*n))/n межсекц. профиль
профиль-делитель без винта Hv=(Ha-(60мм+1*n))/n межсекц.профиль
Параметры заполнения стекло 4 мм)
Lv=La-54мм
профиль-делитель с винтом Hv=(Ha-(55мм+9*n))/n межсекц.профиль
профиль-делитель без винта Hv=(Ha-(60мм+4*n))/n межсекц.профиль

Т-профиль-ручка

Параметры двери
Ha =Hp-40мм
Ln=La-61 мм
Lt=Lp-1 мм
Со шлегелем Без шлегеля
La=(Lp+32мм)/2 La=(Lp+22мм)/2
Со шлегелем Без шлегеля
La=(Lp+67мм)/3 La=(Lp+57мм)/3
Со шлегелем Без шлегеля
La=(Lp+102мм)/4 La=(Lp+92мм)/4
Со шлегелем Без шлегеля
La=(Lp+570мм)/4 La=(Lp+47мм)/4
Со шлегелем Без шлегеля
La=(Lp+137мм)/5 La=(Lp+127мм)/5
Параметры заполнения (ЛДСП 10 мм)
Lv=La-47 мм
профиль-делитель с винтом Hv=(Ha-(55мм+6*n))/n межсекц. профиль
профиль-делитель без винта Hv=(Ha-(60мм+1*n))/n межсекц.профиль
Параметры заполнения стекло 4 мм)
Lv=La-50мм
профиль-делитель с винтом Hv=(Ha-(55мм+9*n))/n межсекц.профиль
профиль-делитель без винта Hv=(Ha-(60мм+4*n))/n межсекц.профиль

П и О -профиль-ручки

Имеют одинаковый расчет, поэтому привожу их вместе.

Параметры двери
Ha =Hp-40 мм
Ln=La-119 мм
Lt=Lp-1 мм
Со шлегелем Без шлегеля
La=(Lp+61мм)/2 La=(Lp+51мм)/2
Со шлегелем Без шлегеля
La=(Lp+122мм)/3 La=(Lp+112мм)/3
Со шлегелем Без шлегеля
La=(Lp+183мм)/4 La=(Lp+173мм)/4
Со шлегелем Без шлегеля
La=(Lp+122мм)/4 La=(Lp+102мм)/4
Со шлегелем Без шлегеля
La=(Lp+244 мм)/5 La=(Lp+234 мм)/5
Параметры заполнения (ЛДСП 10 мм)
Lv=La-105 мм
профиль-делитель с винтом Hv=(Ha-(55мм+6*n))/n межсекц. профиль
профиль-делитель без винта Hv=(Ha-(60мм+1*n))/n межсекц.профиль
Параметры заполнения стекло 4 мм)
Lv=La-108 мм
профиль-делитель с винтом Hv=(Ha-(55мм+9*n))/n межсекц.профиль
профиль-делитель без винта Hv=(Ha-(60мм+4*n))/n межсекц.профиль

Расшифровано: Расчет выходной ширины дверных проемов — I Dig Hardware

Посмотреть увеличенное изображение

Этот пост был опубликован в Doors & Hardware

Эта пара дверей была заменена одной дверью с фиксированной панелью. Прежде чем начинать такую модификацию, необходимо проконсультироваться с AHJ.

Частый вопрос при замене дверей и фурнитуры во время ремонта: можно ли «починить» одну створку из пары или можно ли полностью убрать проем. Очень рискованно принимать это решение, не проконсультировавшись с уполномоченным органом (AHJ), но полезно понять некоторые факторы, которые могут повлиять на расположение, размер и количество необходимых выездов, прежде чем готовить запрос на AHJ.

Как правило, Международные строительные нормы и правила (IBC) требуют, чтобы каждое помещение имело не менее двух выходов или входных дверных проемов, а в главе 10 говорится, «Запрещается переделывать здание или сооружение таким образом, чтобы уменьшить количество выходов или пропускную способность путей выхода до уровня, меньшего, чем требуется в соответствии с настоящим Кодексом». Но требуемое количество выходов/дверей доступа к выходу может быть увеличено или уменьшено в зависимости от нескольких факторов:

Для комнат или помещений с низкой посещаемостью может быть приемлемым один выход. Например, таблица 1006.2.1 в редакции IBC 2021 года допускает единый выход для сборочных, деловых, образовательных, заводских и промышленных, торговых и подсобных помещений с нагрузкой 49 человек.или менее.
Для больших помещений в этих группах использования с нагрузкой более 49 человек потребуется второй выход.
Для помещений с высокой посещаемостью IBC требуются дополнительные выходы – минимум 3 выхода для любого помещения с количеством пассажиров от 501 до 1000 и 4 выхода, если количество пассажиров превышает 1000.
Обратитесь к коду для получения информации, относящейся к вашему проекту, поскольку есть несколько исключений из этих требований.

В последних редакциях IBC раздел 1005 касается размеров средств эвакуации, включая размеры лестниц и «других компонентов эвакуации» — дверей, ворот, коридоров, проходов и пандусов. Требуемая ширина выхода для этих «других» компонентов маршрута выхода рассчитывается путем умножения количества обслуживаемых пассажиров на коэффициент пропускной способности выхода (обратите внимание, что лестницы имеют другой коэффициент пропускной способности выхода):

Для зданий без спринклерной системы и системы экстренной голосовой/тревожной связи коэффициент пропускной способности на выходе составляет 0,2 дюйма на человека.
Для H (высокая опасность) и I-2 (учреждения — обычно больницы и дома престарелых; полное определение см. в коде) — коэффициент выходной пропускной способности для дверей составляет 0,2 дюйма на человека.
Для других групп использования (исключая H и I-2) со спринклерной системой и системой экстренной голосовой связи/сигнализации – коэффициент пропускной способности на выходе для дверей составляет 0,15 дюйма на человека.

Например, если нагрузка на помещение без дождевания составляет 300 человек, требуемая ширина выходов или входных дверных проемов, обслуживающих это помещение, составляет 300 человек x 0,2 дюйма на человека = 60 дюймов. Таким образом, выходные двери, обслуживающие это пространство, должны иметь общую ширину в чистоте 60 дюймов. Это не означает, что достаточно пары одинаковых дверей, каждая из которых имеет ширину в чистоте 30 дюймов, из-за требований к нескольким местам выхода и минимальной ширине в свету (читайте дальше).

Чтобы определить пропускную способность двери или количество людей, которые может вместить дверь, разделите ширину проема двери в свету на 0,2 дюйма на человека или 0,15 дюйма на человека (см. выше, чтобы выбрать, какой коэффициент использовать). Например, если дверь в здании без дождевания имеет ширину проема в свету 32 дюйма, пропускная способность этой двери будет составлять 32 дюйма / 0,2 дюйма на человека = 160 человек.

Ширина проема двери в свету измеряется от лицевой стороны двери при открытой двери 90 градусов, до упора в ответный косяк рамы. Для парных дверей ширина активной створки в свету измеряется от лицевой стороны двери до съемного импоста или до края пассивной створки в закрытом положении. Чтобы рассчитать выходную ширину всего проема для пары без импоста, измерьте между сторонами обеих дверей, когда они открыты на 90 градусов.

Если вы смотрите на дверь на чертежах, а не измеряете ширину существующей двери в свету, то точная ширина проема в свету может незначительно отличаться в зависимости от петель или шарниров. Но эмпирическое правило для определения номинальной ширины проема в чистоте для одинарной двери, навешенной на полные врезные петли, состоит в том, чтобы взять ширину проема рамы и вычесть половину ширины петли, расстояние между петлями и высоту упора на ответной стойке. . Таким образом, для 3-футовой двери, подвешенной на 4 1/2-дюймовых петлях с 1/4-дюймовым зазором петли и 5/8-дюймовым упором, расчет будет 36 дюймов (ширина проема рамы) – (2 ¼ дюйма (половина ширины петли) + ¼ дюйма (расстояние петли) + 5/8 дюйма (упор рамы)) до общей ширины в свету 32 7/8 дюйма.

Помните, что двери на пути выхода и двери на доступном пути обычно должны иметь ширину проема в чистоте не менее 32 дюймов. В некоторых случаях эта необходимая ширина увеличивается для дверей в медицинских учреждениях или может быть уменьшена для некоторых существующих дверей. Для пар дверей требуется, по крайней мере, одна створка, чтобы обеспечить ширину в свету 32 дюйма, если только применимые правила или стандарты не содержат исключения, допускающего альтернативу.

Существуют дополнительные факторы, которые могут повлиять на размер и расположение выходных дверей, такие как ограничения на расстояние проезда и общий путь проезда, а также требование удаленного расположения выходов друг от друга. Эти требования будут рассмотрены в следующем издании Decoded.

Фото: Логан Пиберн, Dyron Murphy Architects.

Вам необходимо войти или зарегистрироваться, чтобы добавить этот контент в закладки/избранное.

Предыдущий пост Следующий пост

CE Center — Все тонкости карусельных дверей

Безопасность

Безопасность от техногенных и природных опасностей вызывает все большую озабоченность, и входные двери являются основным направлением этой заботы для каждого владельца здания как в государственном, так и в частном секторах. Большинство производителей карусельных дверей предлагают различные варианты ночного запирания, которые могут обеспечить надежное закрытие здания в нерабочее время. Варианты включают в себя различные типы запорных механизмов, которые фиксируют дверные створки в их стандартном положении, положении покоя и ночных раздвижных дверях, которые закрываются над горловиной карусельной двери. Двери можно запирать удаленно, а системы контроля доступа могут быть интегрированы с дверью, чтобы авторизованные пользователи могли открывать и входить или выходить из здания. Сегодня на многих входах только для сотрудников используются защитные вращающиеся двери, чтобы предотвратить несанкционированное, а иногда и насильственное проникновение через отдельное отделение или в то же отделение, что и уполномоченное лицо, соответственно. Также доступны вандало- и пуленепробиваемые стекла.

Изображение предоставлено Boon Edam

Цельностеклянные карусельные двери хорошо подходят для стеклянного фасада.

В других случаях может быть разрешено меньшее количество мер безопасности и минимальное воздействие, чтобы улучшить поток людей через дверь. Производители могут посоветовать, какие меры безопасности целесообразны для конкретного проекта.

Пропускная способность и тип использования

Хотя вышеперечисленные проблемы, безусловно, следует учитывать, самые большие проблемы в спецификации карусельной двери связаны с пропускной способностью и характером ожидаемого трафика. Очевидно, что трафик, ожидаемый в небольшом офисном здании, будет сильно отличаться от ожидаемого в терминале аэропорта. Архитекторам придется учитывать, сколько и какого типа людей ожидается вход и выход из объекта. Будут ли беспокоить часы пик или движение будет распределяться в течение дня? Должны ли двери вмещать людей с багажом или тележками для покупок? Больничные каталки — проблема? Емкость зависит от типа объекта и демографических данных пользователей. Меньшая пропускная способность обычно применяется для объектов, предназначенных для семей, детей, пожилых людей или инвалидов, включая музеи, больницы, транзитные системы или аэропорты, рестораны или торговые предприятия, а также отели и казино. Это все ситуации, в которых пользователи могут впервые войти на объект и им нужно время, чтобы приспособиться или сориентироваться в незнакомой обстановке. Кроме того, каждая из этих категорий пользователей может быть дополнительно ограничена наличием багажа, инвалидных колясок и пакетов, а также их собственными потребностями или потребностями членов их группы.

Оптимальная пропускная способность зарезервирована для «обученного трафика» или пользователей, которые знакомы с дверями и зданием и являются либо жителями, либо сотрудниками, которые приходят и уходят на регулярной основе.

Как правило, в небольших офисных зданиях, ресторанах и розничных магазинах высокого класса используются трех- или четырехстворчатые револьверные двери с ручным управлением. Двух-, трех- или четырехстворчатые автоматические карусельные двери больше подходят для гостиниц, больниц, аэропортов и крупных розничных магазинов.

Факторами, влияющими на вместимость и комфорт пользователя, являются диаметр барабана, отверстие горловины, ручное или автоматическое управление, размер отсека и количество дверных створок, требования кода ANSI к максимальной скорости вращения и датчики безопасности и, в некоторой степени, привод позиционирования на ручные вращающиеся двери.

Тип трафика Пропускная способность

Выражается как направление x количество людей в одном направлении в минуту. Например, «1×15» относится к односторонней двери, которая пропускает 15 человек за одну минуту, всего 15 человек в минуту. Однако односторонние двери имеют ограниченное применение. Более типичным уравнением пропускной способности является «2×24», означающее двустороннюю дверь, которая пропускает 24 человека в каждом направлении в одну минуту, что в сумме составляет 48 человек в минуту.

При расчете пропускной способности следует учитывать зону комфорта человека. Большинство людей предпочли бы зону комфорта вокруг себя диаметром 4 фута или 2 фута спереди и сзади от них. В результате получается круг, окружающий пользователя, который занимает около 12 квадратных футов. Чтобы приблизительно оценить пропускную способность карусельной двери, вы можете разделить площадь отсека на 12 квадратных футов, а затем умножить количество отсеков на рекомендуемое количество оборотов в минуту.

Диаметр

Первым элементом, влияющим на емкость, является диаметр. С автоматическими дверями больший диаметр увеличивает пропускную способность. Однако в случае дверей с ручным управлением увеличение диаметра обычно работает на повышение комфорта пользователя, поскольку они предназначены для одного пользователя в отсеке. Более тяжелый вес дверей увеличенного диаметра фактически затрудняет толкание двери, снижая обороты в минуту и, таким образом, немного уменьшая количество людей, которые проходят через нее. Интересно отметить, что когда диаметр двери увеличивается в определенном отношении, площадь каждого отсека увеличивается в гораздо большей степени. Таким образом, при несколько более широком проеме в оболочке здания комфорт и/или пропускная способность могут быть значительно улучшены. Обратите внимание, что в прилагаемой таблице для трехстворчатой двери с ручным управлением диаметр 7 футов соответствует минимальной комфортной зоне площадью 12 квадратных футов. Тем не менее, увеличение диаметра на 14 процентов до 8 футов приводит к тому, что отсек становится на 31 процент больше, что значительно повышает комфорт.

7-футовая ручная четырехстворчатая дверь будет иметь гораздо более плотное прилегание; в этом случае для удобства пользователя рекомендуется немного больший диаметр.

Изображение предоставлено Boon Edam

Горловина

Другим фактором, влияющим на пропускную способность, является горловина. По конструкции четырехстворчатая дверь имеет более широкий проем, чем трехстворчатая дверь аналогичного диаметра. Через более широкое отверстие горловины легче пройти, что повышает удобство и вместимость пользователя. В дверях меньшего диаметра ширина проема становится более важным фактором, определяющим пропускную способность. Кроме того, небольшие трехстворчатые двери могут не обеспечивать достаточно места в горловине для аварийного выхода, о чем мы поговорим позже.

Большие диаметры автоматических карусельных дверей обеспечивают повышенный комфорт и пропускную способность. Даже незначительное увеличение диаметра приводит к значительному увеличению удобства и емкости для пользователя. Рассмотрим трехстворчатую автоматическую вращающуюся дверь диаметром 10 футов и аналогичную дверь диаметром 14 футов. Большая дверь приводит к тому, что размер отсека составляет почти 47 квадратных футов, что почти на 200 процентов больше, чем у двери диаметром 10 футов. Используя эмпирическое правило деления размера каждого отсека на 12, чтобы получить количество удобных пользователей, меньшая дверь действительно может обслуживать только двух пользователей, а большая дверь — четырех.

На прилагаемой диаграмме показано влияние изменения диаметра, размера горловины и размера отсека на максимальные обороты и производительность в минуту для автоматических дверей, а также показано, как лучше всего разделить геометрию барабана для достижения желаемой пропускной способности. На диаграмме размер отсека отражает потерю нескольких футов, которую занимает центральная витрина. Предполагая, что зона комфорта составляет 12 квадратных футов, приведенные цифры приблизительно верны, хотя они не учитывают датчики на заднем крыле двери, о которых мы поговорим позже.

Изображение предоставлено Boon Edam

Ручной или автоматический режим

Еще один параметр, который необходимо учитывать при определении пропускной способности, — это то, требуются ли двери с ручным или автоматическим управлением. Двери с ручным управлением обычно вмещают одного человека в купе и наиболее подходят для помещений с низкой проходимостью. В определенных обстоятельствах, таких как музейные экспонаты, здания суда или выходы из терминала аэропорта, автоматическая дверь с односторонним движением может использоваться в качестве меры безопасности, когда пользователи выходят через дверь, но не могут быть повторно допущены. Стоимость является еще одним фактором, влияющим на выбор автоматической или ручной двери. Владельцы зданий могут предпочесть более низкую цену в сочетании с более низкими затратами на техническое обслуживание карусельной двери с ручным управлением по сравнению с более высокой ценой и затратами на техническое обслуживание автоматической двери.

Размер и форма отсека

Разработчики должны учитывать, как размер отсека влияет на доступ для инвалидных колясок, катание багажа, тележки для покупок, аварийный выход и т. д. быть предостережения в определенных ситуациях. Кроме того, как упоминалось ранее, при сравнении дверей с ручным управлением меньшего размера и того же диаметра отверстие горловины четырехстворчатой больше, чем у трехстворчатой. Проем трехстворчатых дверей диаметром менее 7 футов недостаточно широк, чтобы соответствовать нормам безопасности жизнедеятельности, когда дверные створки разрушаются во время чрезвычайной ситуации.

Кодовые требования ANSI

Американский национальный институт стандартов налагает ограничения безопасности на скорость вращения ручных и автоматических карусельных дверей, а также требует наличия датчиков присутствия для автоматических дверей, которые могут замедлять или останавливать дверь, когда объекты или люди находятся близко к контакту с дверью. Эти требования более подробно обсуждаются позже в отношении безопасности, однако здесь стоит кратко упомянуть об их влиянии на пропускную способность.
