Расчет батарей отопления на площадь калькулятор: Расчёт секций батарей и радиаторов онлайн.

Расчёт секций радиаторов отопления по площади квартиры и дома на онлайн калькуляторе

Как рассчитывается мощность системы отопления

Схематически работу онлайн калькулятора расчёта количества радиаторов отопления можно представить в виде задачи с наполнением бассейна водой: по одной трубе вода втекает, по другой вытекает. Только в помещении, эти константы преобразуются в тепловой поток: через радиаторы отопления в помещение поступает тепло, а через все поверхности оно вытекает наружу. В этом виде задача упрощается и уже может быть детально разобрана с помощью таблиц расчета радиаторов отопления, чтобы понять, где и что требуется изменить, с целью обеспечения комфортных условий.

1.     Подача тепла в комнату

В этой части, задача тоже имеет несколько градаций, которые в сумме формируют общие параметры теплообмена при расчёте количества секций радиатора отопления. Разница температур теплоносителя на входе и выхода из радиатора, показывается, сколько тепловой энергии остаётся в комнате. В идеальном варианте, все системы отопления нацелены на то, чтобы эта разница была максимально достижимой. Учитывая, что скорость циркуляции воды по трубам отопительного контура всегда одинакова, обеспечить лучшую теплопередачу возможно только изменением материала, формы радиаторов отопления и способа их подключения.

Самые распространённые радиаторы отопления в России:

• Стальные;
• Чугунные;
• Алюминиевые;
• Биметаллические.

Среди них нет универсального, который бы не имел недостатков. Оптимальный вариант возможно подобрать только используя калькулятор радиаторов отопления по площади дома, с привязкой к конкретному объекту. Например особо устроен расчёт чугунных радиаторов отопления, ведь они очень теплоёмки и химически стойкие. Но в них заложена высокая тепловая инерция, они медленно передают энергию от теплоносителя в окружающее пространство, а их материал хрупкий. Они хороши при расчёте радиаторов отопления квартир с централизованной подачей горячей воды, потому что в теплоноситель обязательно добавляют химические реагенты, а подача воды идёт бесперебойно.

Алюминиевые радиаторы очень быстро нагреваются, ибо теплопроводность этого металла уступает только золоту и меди. Но при расчёте алюминиевых радиаторов отопления и подключении их к стояку, металл быстро разъедается химическими добавками, входящими в состав теплоносителя. Алюминиевые радиаторы отлично вписываются в проект системы отопления частного дома, где владелец контролирует чистоту воды в контуре.

Поэтому кроме параметров тепловой мощности, для радиаторов отопления важна и химическая стойкость материала конструкции. Частично эта проблема решена в биметаллических радиаторах отопления, расчёт которых учитывает эту специфику. Но у них очень высокая стоимость, ибо их производство возможно только с использованием высокотехнологичного оборудования, на крупных промышленных предприятиях.

Правильное подключение в отопительный контур может изменить интенсивность теплообмена на 28%. Есть несколько вариантов, и калькулятор расчёта количества секций радиатора отопления показывает, что  самый эффективный способ – диагональный, при подаче сверху вниз.

2.     Теплопотери помещения

Утечка тепла регулируется профессиональной теплоизоляцией каждой комнаты в отдельности и всего дома в целом. Современные стандарты домов низкого энергопотребления, требуют на порядок снизить рассеивание энергии в окружающее пространство. Как показывает калькулятор радиаторов отопления, максимальной энергоэффективность удаётся достигнуть в домах нулевого цикла только через качественную отделку утеплителями всех стен, использование низкоэмиссионных стёкол в составе стеклопакетов и интеграции рекуператоров тепла в систему вентиляции.

Все эти работы напрямую входят в проект организации системы отопления и учитываются при расчёте мощности радиаторов отопления и количества секций по площади в онлайн калькуляторе. Такие масштабные проекты выгодно реализовывать в своём доме. Это требует пусть и крупных, но однократных вложений, а за счёт снижения затрат на отопление, владелец будет получать «пассивную прибыль» на протяжении всего периода эксплуатации здания. Даже летом в доме с качественной теплоизоляцией, не требуется кондиционер, что также снижает расходы на оплату электроэнергии.

На расчёт количества секций радиаторов отопления по площади, серьёзное влияние оказывает включение в стеклопакеты стёкол с низкой эмиссией тепла. Их преимущество в том, что они всего на 2% снижают уровень освещения в комнате, но зато возвращают в помещение 97% инфракрасного излучения, которое обычные стёкла выпускают наружу.

Есть эмпирически установленное правило, согласно которому через обычные стеклопакеты, утечка тепла через инфракрасное излучение происходит в 2,5 раза интенсивнее, чем через стены.

Возможности онлайн калькулятора расчёта радиаторов

Используя калькулятор расчёта количества радиаторов отопления, ещё на стадии проектирования, можно сопоставить уровень затрат на эксплуатацию частного дома при разном уровне теплоизоляции помещения. В онлайн калькуляторе легко рассчитывается не только количество радиаторов, но и мощность котла. Перед тем как выбрать тип остекления для своего дома, сравните затраты на отопление. Например, повысив качество утепления, можно приобрети менее дорогие радиаторы отопления, и потребуется их гораздо меньше. Для того чтобы убедиться в этом, поменяйте соответствующие входные установки в онлайн калькуляторе расчёта радиаторов отопления, и сравните полученные результаты вычислений.

Онлайн калькулятор – Расчёт секций батарей и радиаторов отопления

С помощью данного калькулятора вы можете произвести расчет радиаторов отопления и узнать количество секций для комфортного обогрева указанной площади. Для выполнения подсчета, введите кубатуру комнаты, теплоотдачу одной секции радиатора по паспорту (или см. таблицу ниже), укажите вид подключения и норму обогрева на 1 м3 помещения (приблизительно для кирпичных домов – 37 Вт/м3, для панельных – 41 Вт/м3). При расчете через тепловые потери помещения – необходимо заранее воспользоваться калькулятором теплопотерь. Запас мощности рекомендуется оставлять в районе 10-15%, поскольку в СНиП нет подробного описания методики расчета.

Калькулятор радиаторов отопления предназначен для расчета количества секций радиатора, обеспечивающих необходимый тепловой поток, возмещающий теплопотери рассчитываемого помещения и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта и/или требованиям технологического процесса. Расчет производится с учетом теплопотерь ограждающих конструкций, а также особенностей системы отопления.

Для более точного расчета обратитесь к производителям выбранной модели радиатора.

Вопросы отопления являются основополагающими как для частного хозяйства, так и квартир в многоэтажном доме. Особенно они актуальны для РФ, большая часть территории которой находится в зоне пониженных температур. Для создания оптимальных и благоприятных температурных условий в помещениях разрабатывается множество материалов с усиленными теплоизоляционными свойствами.

Каждый год на рынках появляются высокотехнологичные и эффективные системы теплоснабжения. Но особое внимание всегда уделяется радиаторам, поскольку они являются конечным звеном в отопительной цепи. Отдаваемое ими тепло служит главным критерием работы всей системы теплоснабжения.

Несмотря на важность роли, которая отведена радиаторам отопления, они остаются самыми консервативными элементами в строительной индустрии. Инновационные нововведения в этой сфере появляются редко, хотя исследователи постоянно работают над совершенствованием конструкций изделий. В современном тепловом обеспечении зданий и сооружений используется 4 основных типов, и данный калькулятор подскажет как рассчитать сколько необходимо радиаторов отопления на 1 м2.

Их классификация предопределяется материалами изготовления, в соответствии с которыми они подразделяются на:

• Стальные
• Чугунные
• Алюминиевые
• Биметаллические

Каждая из моделей обладает уникальными свойствами, преимуществами и недостатками.

1️⃣ Стальные радиаторы подразделяются на панельные и трубчатые. Панельные, именуемые также конвекторами, обладают КПД, достигающим 75%. Это высокий показатель эффективной работы всей системы. Другое их достоинство – дешевизна. Панели обладают малой энергетической емкостью, что позволяет снижать расходы теплового носителя. К недостаткам относится низкая стойкость против коррозии после слива воды.

Изделия просты в эксплуатации. По мере необходимости нагревательные панели могут легко наращиваться до 33 штук. Относительно низкая стоимость делает их самыми распространенными продуктами в модельном ряду.

Российские бренды сейчас занимают лидирующие позиции на внутреннем рынке. Импорт зарубежной продукции достаточно дорогой, а российские производители уже наладили выпуск панельных систем радиаторов, которые по качеству не уступают зарубежным аналогам.

Трубчатые системы радиаторов по конструкции состоят из стальных труб, в которых циркулирует теплоноситель. Данные приборы достаточно технологически сложны для промышленного производства. Это сказывается на цене конечной продукции.

Трубчатые радиаторы полностью сохраняют все преимущества панельных, но по сравнению с ними имеют более высокое рабочее давление 9-16 бар против 7-10 бар. По показателям тепловой мощности (120 – 1600 Вт) и максимальной температуре нагрева воды (120 градусов) обе модели сопоставимы друг с другом. Если вы не знаете как правильно рассчитать количество радиаторов, воспользуйтесь онлайн калькулятором.

2️⃣ Алюминиевые радиаторы изготовлены из одноименного материала или его сплавов.

Подразделяются они на литые и экструзионные. Эта разновидность чаще всего применяется в системах автономного теплоснабжения в индивидуальных хозяйствах. Для централизованного отопления данный вид не подходит, так как чувствителен к качеству теплоносителя. Они могут быстро выйти из строя, если в воде есть агрессивные примеси и не выдерживают сильных давлений.

Алюминиевые радиаторы не подходят для централизованного отопления.

Радиаторы, изготовленные путем литья, отличаются широкими каналами для теплоносителя и упрочненными стенками увеличенной толщины. Имеют несколько секций, число которых можно увеличивать или снижать.

Экструзионный метод изготовления приборов основан на механическом выдавливании элементов из алюминиевого сплава. Весь процесс относительно дешевый, но конечный продукт имеет цельный вид. Количество секций не подлежит изменению.

Алюминиевые радиаторы обладают очень высокой теплоотдачей, быстро нагревают помещение и просты при монтаже, так как имеют небольшой вес. Но алюминий вступает в химические реакции с теплоносителем, поэтому ему требуется хорошо очищенная вода. Слабое место – стыковки секций с трубными соединениями. Со временем возможны протечки. Они не ударопрочные. По давлению, температурному режиму и другим характеристикам коррелируют со стальными радиаторами.

3️⃣ Чугунные радиаторы являются самым традиционным элементом теплоснабжения. За долгие годы они практически не видоизменялись, но сохранили свою популярность и просты по форме и дизайну. Долговечны, надежны, хорошо держат тепло. Могут долго сопротивляться коррозии и воздействию химических реагентов. По температурному режиму не уступают другим приборам аналогичной комплектации. По давлению и мощности – превосходят, но сложны в установке и транспортировке.

4️⃣ Биметаллические радиаторы обычно имеют трубчатый стальной сердечник и алюминиевый корпус. Такие отопительные устройства выдерживают высокое давление. В целом, они отличаются повышенной надежностью и прочностью. При низкой инерционности обладают высокой теплоотдачей и низким расходом воды, не боятся гидравлических ударов. По базовым показателям в 1,5-2 раза превосходят аналогичные устройства. Главный недостаток – высокая цена.

Формулы расчета радиаторов отопления

Количество секций радиатора можно рассчитать двумя способами: с помощью универсального расчета по объему помещения или при известных значениях тепловых потерь.

1️⃣ В первом случае, формула для подсчета количества секций выглядит так:

k = (V × q × z) / P₂

• V – объем помещения, м³;
• q – норма обогрева, Вт/м³;
• z – поправка на тип подключения;
• P₂ – теплоотдача одной секции батареи, Вт.

Чтобы определить суммарную мощность для обогрева помещения, требуется знать норму на 1 кубический метр и умножить ее на общую кубатуру. Однако значение нормы в справочных материалах не указано, и для приблизительных расчетов используется величина для кирпичных домов – 37 Вт/м³, для панельных – 41 Вт/м³. Соответственно для домов из дерева или пористых блоков, можно принять несколько меньшее значение.

Также в зависимости от типа подключения радиаторов к системе отопления принимают поправки:

• одностороннее (нагрев снизу / возврат сверху) – 1.28;
• одностороннее (нагрев сверху / возврат снизу) – 1.03;
• двустороннее (нагрев-возврат снизу с одной стороны) – 1.28;
• диагональное (нагрев снизу / возврат сверху) – 1.00;
• диагональное (нагрев сверху / возврат снизу) – 1.25.

2️⃣ Второй вариант расчета подразумевает, что мощность приборов определяется на основании тепловых потерь помещения.

k = Q / P2

• Q – теплопотери помещения, Вт;
• P₂ – теплоотдача одной секции батареи, Вт.

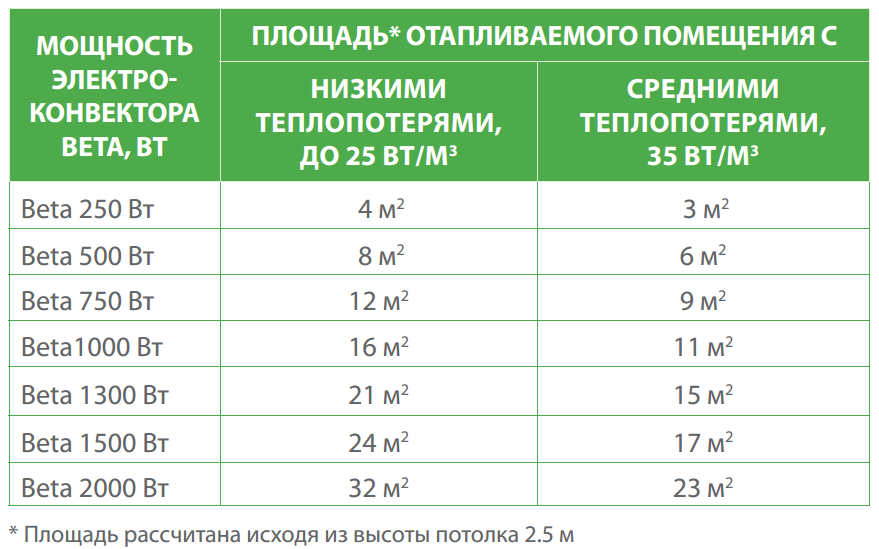

Таблица: Мощность 1 секции радиатора

Общие сведения по результатам расчетов

1. Количество секций радиатора — Расчетное кол-во секций радиатора, с обеспечением необходимого теплового потока для достаточного обогрева помещения при заданных параметрах.

2. Количество тепла, необходимое для обогрева — Общие теплопотери помещения с учетом особенностей данного помещения и особенностей функционирования системы отопления.

3. Количество тепла, выделяемое радиатором — Общий тепловой поток от всех секций радиатора, выделяемый в помещение при заданной температуре теплоносителя.

4. Количество тепла, выделяемое одной секцией — Фактический тепловой поток, выделяемый одной секцией радиатора с учетом особенностей системы отопления.

Смежные нормативные документы:

• СП 50.13330.2010 «Тепловая защита зданий»
• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
• СНиП 2.04.07-86* «Тепловые сети»
• ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
• ГОСТ 22270-76 «Оборудование для кондиционирования воздуха, вентиляции и отопления»
• ГОСТ 31311-2005 «Приборы отопительные»
