Ракетная печь для бани своими руками чертежи: Ракетная печь для бани своими руками чертежи

особенности конструкции длительного горения, размеры, чертежи и схемы работы

Практичное отопительное устройство, не уступающее по своим функциональным возможностям традиционной буржуйке – это ракетная печь. Ее востребованность заключается в высокой эффективности, экономичности, доступности конструкции и простоте изготовления. Собрать подобный агрегат в домашних условиях под силу даже начинающим мастерам.

Содержание статьи

• Что собой представляет печь-ракета?
• Принцип работы
• Достоинства и недостатки
• Конструкция
• Изготовление своими руками
• Как правильно топить ракету?
• Другие виды ракетных печей
  • Печка-плита
  • Печка с водяным контуром
  • Печка с лежанкой

Что собой представляет печь-ракета?

Реактивная печь получила свое оригинальное название благодаря особой конструкции корпуса – традиционная форма устройства выполняется из отрезов металлических труб, соединенных между собой сварным швом. Внешне она напоминает ракетную установку. Упрощенную модель печи можно собрать за несколько часов.

Реактивным отопительный прибор становится в результате особенностей процесса горения топливного материала, когда в определенный момент работы при высокой подаче воздушной массы в топливную камеру печь начинает создавать мощное гудение и вибрацию.

Важно! Режим гудения ракетной печи характеризуется нерациональным расходом топлива в процессе его сгорания. Экономный режим нагрева обеспечивает тихую работу отопительного агрегата.

Принцип работы

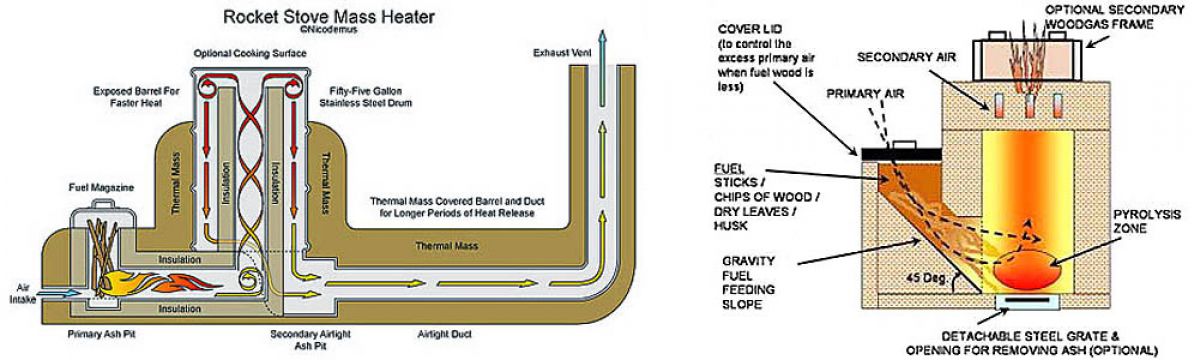

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
• Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

1. В топливный отсек закладываются дрова, и выполняется поджиг.
2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Достоинства и недостатки

Печь-ракета длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:

• Доступная конструкция и легкая сборка. Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов за несколько часов.
• Эффективная теплопередача с использованием различного типа древесного топлива – дров, щепы, веток, коры и стружки.
• Широкий функционал. Возможность использования устройства для обогрева помещений, приготовления пищи и подогрева воды.
• Полное сгорание топлива с возможностью дожига пиролизных газов. Это позволяет повысить КПД и при этом избежать отравления угарным газом.
• Возможность повторной закладки топлива, не прерывая рабочий процесс.
• Отсутствие необходимости в создании принудительной тяги в дымоотводной системе. Высокий уровень саморегуляции рабочих режимов прибора.

Эргономичная печь может быть установлена в любом помещении, а облегченные конструкции не требуют дополнительного обустройства усиленного фундамента.

Несмотря на существенные плюсы, подобный агрегат не лишен некоторых недостатков:

• Отсутствие возможности автоматизации процесса топки. Самодельные печи требуют постоянного контроля над закладкой топливного материала со стороны человека.
• Высокая вероятность получения ожогов при существенном нагреве металлической конструкции.
• Устройство не предназначено для обогрева жилых домов большой площади и стационарных банных комплексов.
• Конструкция печи предусматривает использование хорошо просушенного топлива, поскольку излишек влаги может привести к обратной тяге в дымоходе.
• Неэстетичный внешний вид готового устройства.

Конструкция

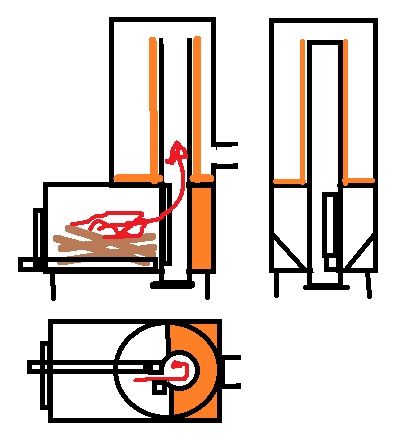

Печка ракетного типа представлена достаточно простой конструкцией, которая изготавливается из труб требуемого диаметра.

Топливной камерой является горизонтальный отрез трубы, в который выполняется закладка топлива. В некоторых случаях печь может иметь вертикальный вариант загрузки. В этом случае прибор состоит из трех конструктивных элементов – двух вертикальных труб различной высоты, смонтированных на горизонтальную трубу. Короткий отрез трубы является топливным отсеком, длинный отрез – дымоходом.

Чтобы обеспечить повышение КПД, ракетные печи могут иметь дополнительные элементы конструкции:

• Топливный отсек (вертикальное или горизонтальное положение) – для загрузки топлива.
• Камера дожига (горизонтальная) – для сгорания топлива и аккумуляции тепловой энергии.
• Поддувальный отсек – для дожига пиролизных газов, которые образуются при сгорании топлива.
• Наружный корпус печи – для теплоизоляции конструкции.
• Лежанка – площадка для отдыха в положении лежа или сидя.
• Дымоходная труба – для вывода продуктов сгорания топлива и создания естественной тяги.
• Варочная поверхность – горизонтальная площадка для приготовления пищи или подогрева воды.

Изготовление своими руками

Самодельная печь из отработанного газового баллона – доступный вариант дровяной печи, которая предусмотрена для эффективного обогрева помещений и экономного расхода топлива.

Чтобы сделать печь в домашних условиях, потребуется:

• Пустой корпус баллона – 2 шт.
• Металлическая труба для создания вертикального дымоходного канала (диаметр – 12 см).
• Профильная труба для изготовления топливника и загрузочной камеры (длина 100 см, сечение – 12×12 см).
• Отрезы металлических труб: короткий на 80 см (диаметр – 15 см) и длинный на 150 см (диаметр – 12 см).
• Стальной лист (толщина 3 мм).
• Металлические прутья.
• Утепляющий жаростойкий материал (перлит).
• Сварочное оборудование.
• Болгарка.
• Средства персональной защиты – очки и перчатки.

Чтобы обеспечить правильную сборку печи, рекомендуется подготовить рабочий чертёж с указанием точных размеров всех конструктивных элементов устройства.

Пошаговая инструкция по изготовлению ракетной печи:

1. Из профильной трубы отрезается три отрезка – два из них по 30 см и один для лежака на 35 см. Из заготовки для лежака болгаркой проделываются прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
2. Одна 30-сантиметровая заготовка разрезается продольно и приваривается к топливному отсеку для создания воздушного канала.
3. Топливный отсек соединяется с трубой горячей сваркой.
4. Из арматуры изготавливается колосник, для топливной камеры и зольника – дверки.
5. Далее изготавливается вторичная камера для дожига пиролизных газов.
6. Внизу баллона проделывается отверстие под топливный отсек. С наружной стороны баллона фиксируется колено под трубу диаметром 12 см для дымохода.
7. Внизу трубы вырезается отверстие для очистки дымохода.
8. Сверху на трубу насаживается отрезок трубы диаметром 15 см и приваривается сваркой к баллону.
9. Свободное пространство между двумя трубами заполняется утеплителем, края закрываются сварным швом.
10. Во втором баллоне отрезается днище и заваривается отверстие под вентиль. Он будет использован для дожига пиролизных газов.
11. Оба баллона фиксируются друг с другом в специальный паз при помощи двух сварных колец так, чтобы обеспечить герметичность готовой конструкции. Паз уплотняется шнуром из асбеста.

Важно! Прежде чем приступить к топке самодельной ракетной печи, необходимо тщательно проверить качество соединительных швов и герметичность конструкции. В работающую установку не должны бесконтрольно проникать воздушные массы.

Как правильно топить ракету?

Для получения максимального эффекта отопления перед основной закладкой топливного материала печь ракетного типа следует тщательно разогреть. Для этого используются легковоспламеняющиеся материалы: бумага, щепа, сухая стружка, опилки, картон, камыш или солома, которые укладываются в открытый поддувальный отсек.

Прогрев системы приведет к появлению характерного звука – тихого или громкого гудения. Далее в прогретый прибор осуществляется закладка основного топлива для получения необходимого количества тепловой энергии.

Сам процесс топки выполняется по следующей схеме:

• Открытие дверки в поддувальный отсек.
• Закладка топливного материала для поддержания оптимальной температуры горения.
• С появлением гула в печи поддувало закрывается до момента полного перехода в беззвучный режим работы.

Важно! Если закрытая воздушная задвижка привела к снижению интенсивности пламени, ее необходимо открыть, чтобы повысить тягу и усилить процесс горения топлива.

Другие виды ракетных печей

На основе базовой конструкции ракетной печи были созданы другие варианты отопительных устройств с более высоким КПД, которые предназначены для уличного использования и внутренней эксплуатации в качестве источника отопления и горячего водоснабжения.

Печка-плита

Прибор предназначен для приготовления пищи и зимней консервации, оборудован расширенной варочной поверхностью, рассчитанной на несколько емкостей.

Отличительной характеристикой ракетной плиты является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности. В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы плита как можно дольше оставалась горячей, топливные газы скапливаются внутри горизонтального канала. Остатки газовой смеси выводятся в вертикальный дымовой канал, соединенный углом с варочной поверхностью.

Для удобства эксплуатации печь оснащается устойчивыми опорами, поэтому ее легко можно использовать на любой поверхности как внутри помещений, так и на открытом воздухе.

Печка с водяным контуром

Подобный агрегат оборудован теплообменником, который соединен с отопительной системой: радиаторами, трубами и водяным баком. Он предназначен для создания полноценной системы автономного отопления для небольшого садового или дачного домика.

Конструктивно печка состоит из таких функциональных элементов:

• Вертикальный топливный отсек и жаровой канал из кирпича выкладываются на прочное бетонное основание. В нижней части конструкции имеется зольник с дверкой для удаления золы.
• Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный наружным металлическим кожухом.
• Теплообменный узел с водяным контуром, установленный на металлический кожух.

Отличительной особенностью печи является создание водяной рубашки, когда по трубам вместо воздуха циркулирует жидкий теплоноситель, обеспечивающий эффективный обогрев помещений.

Печка с лежанкой

Другой вариант применения реактивной печи в быту – это обустройство удобной конструкции со специальной площадкой для отдыха в сидячем или лежачем положении. Лежанка может иметь различную форму исполнения – топчан, широкая кровать, компактный диван, скамейка.

Для изготовления лежанки используются кирпич, бутовый камень, глиняная масса с опилками. Высокая теплоемкость материалов способствует аккумуляции тепловой энергии длительное время, благодаря чему подобную печь рекомендуется устанавливать в жилых комнатах.

По типу используемого материала для изготовления конструкции ракетные печи бывают:

• Глиняно-кирпичные. Хорошая теплоемкость кирпича и шамотной глины способствует тому, что подобные конструкции хорошо накапливают и выделяют тепло в помещение. Температурный режим горения топлива в подобных печах может достигать 1000 градусов. Глиняно-кирпичные агрегаты требуют минимального технического обслуживания, которое заключается в периодической обмазке корпуса глиной и устранении трещин.
• Металлические. Подобные устройства изготавливаются из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Доступность материалов позволяет получить надежный и эффективный отопительный агрегат. Особой популярностью пользуются походные металлические печи – «Робинзон», «Огниво» или «Тайга». Они отличаются компактными размерами, возможностью установки в любом доступном месте и простотой эксплуатации.
• Из подручных материалов. Упрощенные конструкции ракетных печей можно изготовить из самых дешевых и доступных материалов: консервных банок, стальных ведер и прочих емкостей. Маломощные печки можно использовать для быстрого подогрева воды в полевых условиях.

Мобильная печь – практичный и дешевый вариант для туристических походов и отдыха на природе, который предусмотрен для экономного расхода топлива и удобства эксплуатации в любых климатических условиях.

Стационарная печь – эффективный и безопасный вариант для обогрева небольших площадей, организации горячего водоснабжения и приготовления пищи.

При всех своих достоинствах реактивная конструкция печи, изготовленная своими руками, не подходит в качестве полноценного источника тепла для отопления жилого дома. А вот использовать технические возможности устройства для решения повседневных задач вполне приемлемо.

Самодельные печи для бани: специфические особенности конструкций

На сегодняшний день рынок строительных материалов наполнен самыми разнообразными видами печей. Некоторые используют в качестве топлива дрова, некоторые — газ, другие работают на жидком виде топлива. Кроме того, более дорогостоящие модели обладают еще и определенными дополнительными функциями. Однако все это не особо важно и необходимо. Главное, чтобы оборудование справлялось со своей основной задачей. А для этого отлично подойдет и самодельная печь для бани.

Первые виды печей

Тут стоит немного сказать о том, какими были первые типы данного приспособления. В давние времена было выражение «мыться по-черному». Данное выражение пошло от того, что первые самодельные печи для бани не имели дымохода. Весь угарный газ выводился из бани через дверь. Несмотря на такой недостаток, в остальном устройства были очень даже практичными. Они изготавливались из экологически чистого глиняного кирпича. Этот материал характеризуется высоким уровнем устойчивости к огню. Сама же печь имела вид куполообразного очага.

Требования к печам

С течением времени самодельные печи для бани становились все более популярными и обзаводились новыми элементами, к примеру, дымоходом. На сегодняшний же день уже имеются сформированные понятия и требования, которым должна соответствовать печь, чтобы она могла успешно эксплуатироваться.

• Первое — это наличие достаточной тепловой мощности, а также возможности ее регулирования. Здесь очень важно отметить, что этот параметр сильно зависит от типа материала, который использовался для постройки здания. Самодельная печь для бани с одной и той же мощностью может отлично подходить для объекта из бруса, но при этом быть вовсе непригодной для здания из каркаса.
• Довольно важным считается наличие теплоаккумулятора и парогенератора. Эти устройства необходимы для того, чтобы была возможность смены режима тепла и влаги.
• В помещении практически не должно быть материалов, чья температура при нагреве будет превышать 150 градусов по Цельсию.

Тип печи

В настоящее время имеется два принципиально разных вида печи. Выбрать один из них нужно перед тем, как приступать к изготовлению самодельной печи для бани.

Первый вариант называется «горячей» баней. Температура стен у такой бани может достигать 100 градусов. Преимуществом такого типа печи и бани является то, что она довольно легко растапливается за короткий период времени. Этот вариант отлично подойдет для тех объектов, которые используются иногда, а не на постоянной основе. Однако имеются и недостатки у таких устройств. Их довольно просто разогреть слишком сильно, из-за чего баня легко превращается в сауну.

Второй вариант — это «холодный» тип печи. Процесс растопки такого приспособления длительнее, чем в первом случае, однако стены не будут нагреваться слишком сильно. Максимальная температура будет равна 50 градусам, это значит, что о них невозможно будет обжечься. Процесс нагрева помещения при помощи «холодной» печи дольше, так как отопление происходит следующим образом. Специальные каналы вбирают в себя холодный воздух пола, который потом проходит через топку печи, нагревается и выдается через верх уже прогретым. Благодаря этому имеется возможность регулировки температуры внутри здания.

Металлический тип печи

Довольно распространенный тип — это самодельная печь для бани с баком. Вид, который будет описан далее, также будет отличаться наличием встроенной каменки в верхнюю часть печи. Пламя будет со всех сторон нагревать каменку, что существенно увеличит КПД приспособления. Естественно, что размеры — это полностью индивидуальное дело. Они будут зависеть от двух критериев: размеры бани и количество моющихся людей. В качестве примера будет описан объект средних размеров.

Самодельная печь для бани из металла будет иметь следующие параметры:

• Габариты внешней каменки. Ширина — 50 см, длина — 50 см, высота — 80 см.
• Габариты внутренней каменки. Ширина и длина — по 40 см, высота — 50 см. Тут важно отметить, что расстояние между стенками внешней и внутренней каменки должно быть 5 см по всему периметру.
• Сама печь будет иметь такие габариты. Ширина — 50 см, длина — 90 см, высота — 50 см. Длину оборудования можно менять по своему усмотрению. К примеру, если укоротить ее до размеров каменки, то есть до 50 см, то бак для воды будет крепиться на отдельных упорах. Если же увеличивать длину, то объем бака будет также увеличиваться.
• Бак для жидкости. Ширина — 40 см, длина — 50 см, высота — 60 см. В резервуар будет помещаться 120 литров воды. Обычно этого хватает для мытья 3-4 человек.

Подготовительные работы

Так как самодельная железная печь для бани изготавливается из материала, склонного к накаливанию, то его нужно закалить прежде, чем собирать устройство. После того как все нужные детали будут вырезаны, их необходимо любым способом нагреть до состояния, когда металл покраснеет. Когда этот момент настанет, то можно начинать медленно остужать материал. Часто случается так, что после процедуры отпуска сырья его коробит. Это не проблема. Вернуть форму можно при помощи молотка. Также стоит еще раз измерить все листы. Если какие-то слишком сильно вышли за рамки, то нужно их еще раз подрезать до нужных габаритов. Это очень важный момент, так как он исключит возможность коробления металла во время эксплуатации печи.

Некоторые особенности металлической печи

Особенности самодельных печей для бани из железа заключаются в том, что металл будет очень скоро нагреваться, что обеспечит быстрый нагрев помещения. Однако металл остывает также очень быстро. Если в качестве топлива используются дрова, то перегорать они будут очень быстро. Все это ведет к тому, что придется достаточно часто подкладывать новые порции топлива, чтобы обеспечить стабильно высокую температуру в помещении. Быстрое сгорание также обусловлено тем, что внутри устройства часто делают колосник. Эта деталь выполнена из листового металла с множеством отверстий. Такой элемент значительно увеличивает тягу, из-за чего приток воздуха получается слишком большим, что и вызывает быстрое сгорание дерева. Выход из данной ситуации достаточно прост — не нужно делать колосник.

Нужно максимально герметизировать дверцу топки, а также сделать несколько отверстий, которые будут закрываться листом металла. Таким образом, появится возможность регулировки подачи воздуха.

Инструкция по сборке

Самодельные печи-каменки для бани из железа изготавливаются по следующему принципу.

Первый этап — подготовка сырья. Нужно приобрести листовой металл. Чем больше толщина, тем лучше, однако слишком толстый материал очень дорогой, а потому лучше ориентироваться на такие цифры, как 1,5-2 мм.

Второй этап — это составление чертежа или эскиза печи, на котором будут указаны все габариты. Это поможет не ошибиться при дальнейшей работе, а также точно покажет, сколько листового металла нужно для изготовления устройства.

Третий шаг — резка. Все размеры переносятся с эскиза на металл и вырезаются все части. Очень важно соблюдать несколько простых условий. Любой угол обязательно должен быть 90 градусов, противоположные стенки должны быть максимально идентичными. Заусеницы, которые останутся после работы болгаркой, обязательно нужно убрать.

Сварка

Естественно, что для соединения деталей самодельной печи для бани из железа придется использовать сварочный аппарат.

Первый этап. Две боковины ставятся на ребро под прямым углом, что очень важно. Их прихватывают между собой. Здесь очень важно верно отрегулировать силу тока, так как дуга не должна перегревать металл, иначе будет неровный и непрочный шов. Каждый прихват должен быть несколько миллиметров. Таких прихватов будет достаточно по 4-5 штук на каждый угол. Во время сварки важно контролировать положение листов, так как их будет уводить в бок при образовании шва.

Второй этап. Два заранее сваренных уголка ставятся вместе, проверяются углы, если все в порядке, то можно прихватывать противоположные стороны печи. В результате получится короб, к которому нужно добавить дно и крышу.

Третий этап. Естественно, что следующий этап — это крепление дна и крыши. Делается это таким же образом, как и сборка короба.

Четвертый этап. После того как будет собран короб с приваренными дном и крышей, можно приступать к вырезанию двери у каменки. Для этих работ можно использовать болгарку или же сварку. Когда работы завершены, лист металла выбивается молотком и убирается в сторону.

Пятый шаг. Нужно сделать несколько отверстий во внешней каменке снизу. В них будут вставляться трубы, на которых будет стоять внутренняя каменка. Здесь важно отметить, что отверстия должны быть горизонтальными, на одном уровне.

Выбор трубы

Довольно распространенным вариантом является самодельная печь для бани из трубы. Основное требование к трубе, которая будет использоваться в качестве печи, это обеспечение равномерного и быстрого нагрева. В то же время толщина должна быть достаточной, чтобы успешно противостоять высокой температуре в течение длительного промежутка времени. Наиболее оптимальными габаритами для такого сырья считаются диаметр от 0,5 до 0,55 мм и толщина от 8 до 12 мм. Тут стоит добавить, что диаметр материала будет влиять на количество требуемого топлива на растопку. Потому для самодельных печей на дровах для бани очень важно верно подобрать диаметр трубы.

Конструкция печи из трубы

Прежде чем приступать к работам, важно определиться с конструкцией печи. Все дело в том, что они могут быть как горизонтального, так и вертикального типа. Каждый вариант имеет своим преимущества и недостатки.

Вертикальный вариант отличается тем, что занимает достаточно мало места на полу. Поэтому чаще всего используется в помещениях с ограниченным пространством.

Если использовать горизонтальный вариант, то появится возможность расположить печь таким образом, что топка будет вынесена в предбанник. В самой же парильне будет располагаться лишь часть, отвечающая за парообразование — каменка.

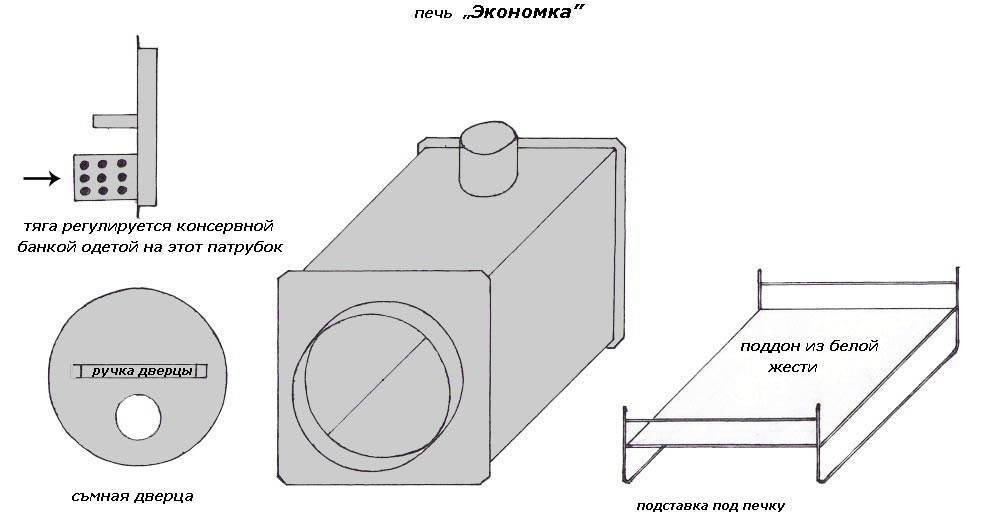

Горизонтальный вариант печи

Первое, что необходимо сделать, это вырезать топку. Убирается кусок трубы нужного размера. Чаще всего достаточной длиной будет 0,7-0,9 м.

Далее идет процесс сборки колосников из металлических рам и прутьев. Привариваются они параллельно к раме на расстоянии около 50 мм друг от друга.

Внутри уже имеющейся топки, монтируются заготовленные колосники. Если изначально были приобретены уже готовые изделия, то их можно приварить на уголки внутри печи. С верхней стороны нужно обязательно вырезать отверстие в 15-20 см диаметром. Очень важный момент. Лучше всего располагать отверстие не менее чем на 15 см от задней стенки. Таким образом, газы будут не сразу выводиться из устройства, а некоторое время принимать участие в теплообмене. Это очень важно, особенно для самодельных печей для бани в Екатеринбурге, к примеру, где температура достаточно низко опускается в зимнее время.

Наш водонагреватель ракетной печи: 2,5 года спустя

*Обновление* — С момента написания этой статьи мы разобрали, улучшили, реконструировали и отшлифовали эту ракетную печь. Посмотрите здесь.

Еще летом 2009 года мы построили водонагреватель на ракетной печи, чтобы мы могли принимать горячий душ в Милквуде. Какая революция. И спустя 2,5 года наш реактивный душ, на удивление, все еще работает.

Поскольку мы получаем много вопросов (и комментариев от теплых, чистых посетителей фермы) об этой самодельной установке для нагрева воды, я решил провести небольшую оценку системы: как она работает и что мы узнали от такой простой, эффективной системы для счастливо нагретой воды.

Наша система нагрева воды на ракетной печи

Прежде всего, вам, вероятно, следует взглянуть на оригинальный пост, посвященный созданию этой системы, Ракетный душ. Это объясняет базовую настройку. Мне нравится думать, что я стал немного лучше объяснять вещи с тех пор, как написал этот пост, но такова жизнь. Я оставлю это нетронутым.

Наш пост Rocket Stove Roundup затрагивает почему, что и как ракетные печи, и намекает на их славу, если вы не в курсе.

Подводя итог, можно сказать, что наша ракетная система горячего водоснабжения имеет загрузочный цилиндр в стиле ракетной печи с J-образным загрузочным туннелем. Горячий воздух движется вверх по стояку тепла и через теплообменник, представляющий собой черный ящик, в котором нагревается вода. Это единственная хитрость системы.

После того, как воздух (теперь уже не такой горячий) проходит через теплообменник и выходит за его пределы, он поднимается по дымоходу, выходит наверх, и на этом все. Это очень простой способ нагрева приличного количества горячей воды с минимальными затратами, топливом и занимаемой площадью.

Я пройдусь по каждой части системы и объясню, как она работает и хотим ли мы ее улучшить:

Ствол подачи в действии, вскоре после постройки

Ствол подачи в настоящее время – изношен, но работает нормально

Подающий ствол:

По-прежнему работает нормально, хотя не помешал бы и повторный початок. Частично это связано с недостаточным покрытием кровли в первый год, когда попала вода и частично растворился саман. В остальном доволен дизайном и конструкцией.

Яма для золы:

Работает хорошо, мы удаляем золу ежедневно, когда система интенсивно используется. Зола удаляется через маленькую дверцу (шамотный кирпич с ручкой) мастерком и помещается в металлическое ведро. Оттуда он направляется туда, где требуется зола на ферме. Простая задача, которую легко выполнить перед тем, как разжечь первый костер за день.

Тепловой стояк, заполненный вермикулитом, показан во время строительства системы

Тепловой стояк:

Внутренняя изоляция для теплового стояка (вермикулит) немного осела, и в верхней части теплового стояка есть часть 5 см, которая теперь горячий, что указывает нам на то, что он не так изолирован, как был.

Ничего страшного в нашем контексте, но если бы эта система была внутри вашего дома, было бы лучше не иметь горячей части в стояке тепла, о которую ваши дети могли бы обжечься. В противном случае, эта часть их системы прекрасна и денди.

Водяная рубашка:

Легкая ржавчина (сделана из железа), в остальном работает отлично. Лучшие 20 баксов, которые мы когда-либо тратили на гаражной распродаже.

Резервуар для воды:

Работает хорошо, никаких проблем. Клапан сброса давления работает нормально (хотя эта система редко перегревается из-за энтузиазма использовать горячую воду как можно скорее)

Завершенная система, примерно январь 2009 г.

Система, примерно июнь 2011 г. Хорошо изношена, только с небольшими изменениями, в основном на входе и выходе воды.

Входы и выходы воды:

Мы немного модифицировали их, чтобы угол не был таким острым, чтобы вода проходила из бака в рубашку и обратно. Мы также изолировали трубы резиной, чтобы максимально использовать тепловую энергию. В остальном работает нормально.

Топливная эффективность:

Разумно. Или отлично, я не уверен — это единственный реактивный душ, который у нас есть! Количество палочек, которое вам нужно, чтобы получить по-настоящему горячий душ, зависит от температуры окружающей среды, но, как правило, в середине весны (дневная температура 18-25ºC) вы рассчитываете на 10-15 минут кормления ракеты. палочки для первого горячего душа, затем 3-5 минут кормления палочками для каждого последующего горячего душа.

В середине лета это время сокращается до 5-10 минут кормления палочками для запуска первого горячего душа и пары минут кормления палочками после каждого горячего душа.

Хранение палочек! Иногда этого полно. Сегодня это не так.

Марко и Дерек, мастера по коллекционированию палочек.

Хранилище топлива:

Мы узнали это довольно быстро. Это грустный, грустный и сырой день, когда вам нужен душ, а сухих палок нет на многие мили вокруг. Итак, мы построили хранилище для палочек! Это прямо рядом с ракетным душем. Куда бы вы его еще не поместили.

Работа с палочками стала одной из ежедневных обязанностей, когда ферма Милквуд кишит людьми. Каждый день назначенная хорея заполняет отсек для палочек. Это значит, что даже если завтра пойдет дождь, сухих палочек будет достаточно.

Имея два уровня, вы могли бы (теоретически) отделить коллекцию мокрых палочек от сухих и надеяться, что мокрые палочки высохнут к следующему времени душа.

Вид с ракеты на Милквуд. Если вы не очарованы закатом, подумайте об этой куче щепок или о странном желтом столбе.

Размещение системы:

Как показано на изображении выше, хорошей идеей будет размещение вашей душевой системы с ракетной печью в месте с приятным видом. В конце концов, вы будете сидеть там по 10-15 минут каждый день (при условии, что вы принимаете душ впервые). Наша сторона смотрит на запад, и во время запуска ракеты можно любоваться прекрасными закатами. Рекомендуется горячий шоколад.

Вот, собственно, и все. В целом, мы очень довольны работой этой системы.

Вся система, июнь 2011 г., с душевой кабиной (переоборудованной поливочной станцией для овец) позади

Во время проводимых два раза в год внутрихозяйственных PDC у нас на ферме более 30 человек в течение 2 недель подряд, и все они используют эту систему исключительно для своих нужд. душ. Хотя я не уверен, что каждый предпочитает принимать душ каждый день, многие делают это, и система выдерживает энтузиастическую нагрузку. По-моему, неплохая рекомендация.

Одна из вещей, которые мне по-прежнему больше всего нравятся в этой системе, это то, что энергия поступает за энергию, а также простота и честность транзакции.

Хочешь горячий душ? Иди возьми палки. А потом немного потушить огонь. Теперь можно принять горячий душ. Теперь вы можете быть очищены.

Большое-большое спасибо всем мыслителям и мастерам, которые вместе создали ракетные печи и помогли нам на ферме Милквуд быть теплыми и чистыми эти 2,5 года назад.

Как всегда, приветствуются любые комментарии или предложения по улучшению вышеупомянутой системы — присылайте их.

>> Оригинальный набор фотографий, на котором показан процесс сборки нашего реактивного душа.

*Обновление* — С момента написания этой статьи мы разобрали, улучшили, реконструировали и отшлифовали эту ракетную печь. Посмотрите здесь.

Похожие сообщения:

• Обзор ракетной печи
• Как сделать мини ракетную печь
• Ракетные подогреватели массы (книга)

27 Безумно самодельная ракетная печь Планы приготовления пищи на дровах

Ракетные печи — это не высшая математика, но принцип их работы — это наука. К счастью, они не требуют сложной механики, и они, конечно же, не зависят ни от газа, ни от электричества, чтобы приготовить вам вкусную еду и утолить голод.

Итак, что такое ракетная печь и как она работает? Ракетная печь работает в основном на древесном топливе. Создавая простой экзоскелет для печи, вы вставляете кусок дерева для сжигания в камеру сгорания и позволяете пламени и дыму подниматься через дымоход, который является вертикальным и изолированным. Благодаря этому сгорание завершается еще до того, как огонь достигнет верхней зоны приготовления пищи.

Мало того, что ракетные печи просты в механике, они также чрезвычайно удобны для жизни путешественника благодаря своим обычно небольшим размерам и легкой переноске. Да и в кармане они дешевые. На самом деле, вы можете сделать их самостоятельно, в той форме, которую считаете лучшей. Ракетные печи могут быть созданы с использованием лома и вторсырья. Они также используются для обогрева домов или небольших помещений. Как только у вас появится представление о том, как ее сделать, вы сможете построить ракетную печь и в чрезвычайных ситуациях, не требуя подробного списка материалов.

Чтобы помочь вам в этом процессе, вот несколько простых чертежей ракетной печи своими руками.

Если вы нашли чертежи ракетной печи ниже интересными, мы приглашаем вас ознакомиться с различными другими бесплатными чертежами деревообработки. дом, кошачья башня, гараж, костровая яма, качели на крыльце, теплица, небольшая хижина, фермерский стол, сарай с шестом, клетка для кроликов, самодельная кровать для собаки, игровой домик, курятник, журнальный столик или беседка.

Содержание

• Самодельная ракетная печь Планы приготовления пищи на дровах
  • 1. Переработка
  • 2. Использование металлического ведра
  • 3. Из мусорного бака?
  • 4. «Трубы связаны»
  • 5. Собери, принеси из кирпичей
  • 6. Кирпичи, но на этот раз поаккуратнее
  • 7. Маленькая консервная банка и много веселья
  • 8. Нагрев ракетой
  • 9. Небольшой обогреватель для большого отопления
  • 10. Ничего лишнего
  • 11. Ракетная печь с использованием консервной банки
  • 12. Прочная как гвоздь!
  • 13. Удобство и эстетика в одном флаконе
  • 14. Маленькая, но эффективная
  • 15. Печь Тики с магическими способностями
  • 16. Hobos
  • 17. Печь из шлакоблоков Win20 17. Печь из шлакоблоков 19.9


    00 900 !

  • 19. Печь из будущего
  • 20. Самая простая вещь!
  • 21. Переносная плита — черт возьми!
  • 22. Самодельная печь идеально подходит для кемпинга и пикника на заднем дворе
  • 23. Еще одна простая в изготовлении
  • 24. Несколько жестяных банок и еще кое-что
  • 25. «Стиль» — это второе имя
  • 26. Промышленная модель
  • 27. Печь на колесах? Какие!
    • Какой чертеж ракетной печи своими руками вам нравится больше всего?
    • Статьи по теме

1. Переработка

Переработка — лучший способ упорядочить материалы для вашей печи. Возьмите три консервные банки, чтобы сделать эту удивительную ракетную печь и приготовить вкусную еду в глуши. Всегда не забывайте использовать перчатки при этом, а также ножницы и ножницы для резки жести, а также теплоизоляцию для изоляции печи. Не сложно это сделать, не так ли?

Подробнее на rootsimple.com

2. Использование металлического ведра

Вместо жестяных банок здесь используется металлическое ведро. Но, несмотря на большую поверхность для приготовления пищи, снижения расхода топлива нет. Возьмите металлическое ведро, которое может вместить пять галлонов, две металлические трубы, решетку для гриля для поверхности и немного глиняной грязи. Вуаля. Используйте веточки в качестве топлива и готовьте в свое удовольствие.

Подробнее на  rootsimple. com

3. Плита из мусорного бака?

Мусорные баки обычно используются для ныряния в мусорные баки и сбора пищи бездомными животными, но вы можете использовать металлический мусорный бак, чтобы творить чудеса на своей летней кухне или в хижине в лесу. Печь всегда можно покрасить так, чтобы она не выглядела как мусорное ведро, и украсить ее так, как посчитаете нужным.

Подробнее на instructables.com

4. «Трубки связаны»

Это очень удобно. Все, что вам нужно, это трубчатый кусок стали с трехдюймовым сечением и крест наверху, сделанный снова из стали для поверхности. Очень удобный для переноски и чрезвычайно эффективный, вы можете готовить на открытом воздухе самым простым способом.

Подробности на gunsamerica.com

5. Строим из кирпичиков без электричества плита на заднем дворе для приготовления пищи на свежем воздухе. Для этого создание постоянной печи с использованием штабелированных кирпичей — отличный способ сделать это.

Подробнее на  onegreenplanet.org

6. Кирпичи, но на этот раз более учтиво

Если вы хотите, чтобы ваша кирпичная печь выглядела более аккуратно и долговечно, выберите эту печь из красного кирпича и раствора, которая выглядит как аккуратный, как камин в старом загородном доме. Вы можете, конечно, покрасить кирпичи или добавить к ним больше штрихов, чтобы они выглядели более привлекательными.

Подробнее на rootsimple.com

7. Маленькая консервная банка и море удовольствия

Это снова консервная банка, но она намного меньше других, но одинаково эффективна в своих кулинарных способностях. Все, что вам нужно, это пучок веток и несколько листьев, чтобы зажечь его.

Подробнее на сайте treehugger. com

8. Ракетный нагрев

Ракетные печи можно использовать не только для приготовления пищи. Вы можете создать ракетную печь, чтобы использовать ее в качестве обогревателя дома. Поверьте мне. Это намного дешевле, чем использование газового или электрического обогревателя, и максимально комфортно прогревает дом. Здесь для обогрева дома использовали водонагреватель.

Подробнее на streetjesus.blogspot.com

9. Маленький обогреватель для большого отопления

Это меньший обогреватель с более открытым верхом, но на самом деле он обогревает большие открытые помещения. Легкий в деньгах и простой в строительстве, но больше отопления для зимы, чтобы быть терпимым.

Более подробная информация на instructables.com

10. A Thing Outta Nuthin’

На него приятно смотреть, и он великолепен в работе. Эта особая конструкция позволяет печи работать в течение 4 часов после загрузки и зажигания. Это долгая работа и помогает экономить ресурсы, даже если эти ресурсы были вырыты из сада.

Подробнее на сайте instructables.com

11. Ракетная печь с использованием консервной банки

Вы можете создать ракетную печь, которая работает на ветках и служит топливом для приготовления пищи. Просто, верно? Ракетная печь, созданная из банки № 10 и другого подручного материала, упрощает ее сборку. Возьмите одну банку #10 и две банки по 28 унций каждая, добавьте к ним еще одну для секции полки. Займитесь теплоизоляцией. Возьмите нож для резки металла и прочные перчатки для вашей безопасности. Используйте проволочную вешалку, чтобы сделать ручку, и баллончик с термостойкой краской, если вы хотите покрасить плиту.

Более подробная информация на подготовленном-домохозяйках.com

12. Крепкие как гвозди!

Это печь с прочной обшивкой. Он прочный и не похоже, что он будет колебаться. Аккуратно сваренный, он должен прослужить долго. Вам понадобится дополнительная рука помощи, если вы хотите разрезать и сварить его так же аккуратно и плотно, как выглядит. Вы также можете покрасить его, чтобы сделать его более привлекательным.

Подробнее на instructables.com

13. Удобство и эстетика в одном флаконе

Эта ракетная печь очень похожа на стимпанк и выглядит более завершенной, чем другие, с полной подставкой для поддержки. Он портативный и является своего рода центральным элементом, где бы вы его ни установили. Вы можете покрасить его или потратить немного больше и получить дополнительную отделку, например, те, что у вас есть для каминов.

Подробнее на instructables.com

14. Маленький, но эффективный

Это восхитительно маленькая ракетная плита, в которой снова используется банка №10 для основного корпуса и четыре банки для супа для остальных частей. Если такой материал уже лежит у вас в гараже или на кухне, вы ничего не тратите на его изготовление. Он прост в использовании и прост в приготовлении, а в качестве бонуса выглядит мило, пока вы готовите.

Более подробная информация на  instructables.com

15. Печь Тики с магическими способностями

Эта плита добавит вашей печи очень неземной элемент. Он прекрасно дополняет внешний вид природы и гармонирует с окружающей средой. Кроме того, его реликтовый внешний вид делает его отличным декоративным элементом.

Но сделать тики-печь не так просто, как сделать печь из консервных банок №10. Это тяжелая печь, которую нелегко передвигать. Почему? Потому что он сделан из бетона. Это не значит, что вы не можете взять его в поход, это просто означает, что вам нужно много рук для его транспортировки.

Подробнее на instructables. com

16. Бродяги

Звучит не очень модно, а название происходит от клишированного, но никогда не устаревающего кадра из фильмов, где люди готовят еду в подземных переходах. и на станциях с маленькой печкой. Этих людей обычно называют Бродягами, и печка в их честь. Но, эй, это совсем не плохо по функциональности. Он маленький, легкий, и его можно очень легко носить с собой для походов или даже когда у вас нет газа или электричества.

Подробнее на logcabincooking.com

17. Печь из шлакоблоков

Шлакоблоки выглядят круто. Шлакоблоки также прочны. Шлакоблоки поставляются с готовыми отсеками, и они достаточно прочные. Более того, они достаточно большие, чтобы вы могли использовать для приготовления пищи кастрюли большего размера, а при наличии достаточного количества блоков можно готовить более чем в одной кастрюле. И да, они легки в кармане и просты в изготовлении.

Подробнее на  attainable-sustainable.net

18. Стимпанк для победы!

Привлекательность в стиле стимпанк никогда не исчезнет, ​​и подобные обогреватели просто вызовут ностальгию по вашей идее ракетной печи. Он рассчитан на большие нагрузки и больше приспособлен для обогрева дома, чем для приготовления еды. И из-за того, как он выглядит, сделать его явно не просто. Но как только вы поймете механизм этого, вам не нужно будет чувствовать себя виноватым за использование вещей, которые способствуют ухудшению состояния окружающей среды.

Подробнее на alt-nrg.org

19. Плита из будущего

Это выглядит как антиутопический концепт-арт. И это не только здорово выглядит, но и очень функционально в использовании. Это в комплекте с двумя наборами лотков и платформ для хранения вещей. Также похоже, что робот подает вам еду с высоко поднятыми тарелками. Вы, конечно, можете добавить к этому эффекту, создав или нарисовав лицо для этой печи. Этот гриль также достаточно большой, чтобы приготовить много, и не будет стоить вам много.

Подробнее на instructables.com

20. Самое простое, что можно сделать!

Это, безусловно, самая простая и экономичная ракетная печь в этом списке, но в основном это возможно только в том случае, если вы живете на море. Даже если вы им не являетесь, нет ничего плохого в том, чтобы научиться его делать. Все, что вам действительно нужно для этого, это много песка. Другие материалы, используемые здесь, снова являются обрезками, которые можно перерыть и приспособить для печи.

Подробности на сайте instructables.com

21. Переносная плита — черт возьми!

Это победитель. Он достаточно мал, чтобы поместиться в любом месте вашего дома, автомобиля или даже сзади вашего велосипеда, и он не только помогает вам эффективно готовить пищу, но и нагревает лучше, чем кажется. Кроме того, он легкий и удобный для переноски, и, разумеется, удобный для кармана. Кроме того, просто для приколов, вы можете назвать это своей карманной ракетой. Забавно, я знаю.

Подробнее на instructables.com

22. Самодельная печь идеально подходит для кемпинга и пикника на заднем дворе

Аккуратный дизайн, напоминающий что-то из «Войны миров» или «Звездных войн», эта ракетная печь рассчитана на длительный срок службы. . Кажется, что это промышленный сорт и готово, но на самом деле самодельный. И нет, это не сложно сделать. Выполнив несколько простых шагов, вы сможете использовать эту печь на своем заднем дворе или в походе.

Подробнее на instructables.com

23. Еще один простой в изготовлении

Это очень легко сделать, и как только вы получите подробный список инструкций, как сделать это шаг за шагом, ваша работа станет намного проще, чем раньше. . Это также не дорого, как обычно характерно для ракетной печи. Кроме того, он выглядит очень аккуратно и привлекательно, и его легко носить с собой.

Подробнее на rootsimple.com

24. Несколько жестяных банок и другие вещи

Да, здесь в основном используется перерытый материал, и он не слишком красив, но в то же время экономит время, силы и деньги. Просто используя пару больших жестяных банок и немного гнутой жести в качестве ручек, эта ракетная плита эффективно выполняет свою работу и помогает приготовить вкусную еду на ходу.

Подробнее на сайте instructables.com

25. «Стиль» — это второе имя

Эта ракетная печь выглядит очень шикарно по дизайну, она гладкая и аккуратная. Имеет три небольших отрезка стержня внизу для ножек и симметрично-асимметричную конструкцию с двумя насадками для головешки и четырьмя стальными стержнями на поверхности для удержания сковороды. Более того, кажется, что он приварил кастрюлю к плите, но в этом нет необходимости. Его легко носить с собой, и его можно использовать на заднем дворе и в походах.

Подробнее на Pinterest

26. Промышленная модель

Очень промышленный дизайн и чем-то напоминающий локомотив. пластины для резки и сварки их вместе наиболее эффективным способом. Он имеет опору на поверхности для размещения горшков, а в зоне розжига разделяет зону набивки древесины, веток или листьев. Две прямоугольные трубы внизу для поддержки могут быть оснащены колесами для перемещения.

Подробнее Pinterest

27. Плита на колесах? Какие!

Говоря о колесах, эта ракетная печь с полноценным грилем для приготовления пищи вварена в заднюю часть грузовика с длинной, прямоугольной и просторной решеткой и глубокой площадкой для головешки. У него также есть ручки по бокам, чтобы держать, и крышка, чтобы закрыть гриль. Очень аккуратно нарезанный и сваренный, с этим портативным, но фиксированным грилем вы можете приготовить хорошо прожаренный стейк посреди леса. Чрезвычайно эффективный для людей, которые любят быть в пути как можно чаще, этот сверхпрочный гриль рассчитан на долгий срок службы.

Подробнее о  Pinterest

Какой план ракетной печи своими руками вам нравится больше всего?

Теперь, когда мы дали вам несколько лучших идей для духовки своими руками, когда вы собираетесь испачкать руки? Не беспокойтесь; эти чрезвычайно подсказки должны дать вам возможность делать печи из обрезков в кратчайшие сроки!

Похожие статьи

30 переносных курятников, которые можно легко перемещать

Barndominium 101 | Планы этажей, руководство по ценам и фотографии

57 чертежей курятника «сделай сам» в простых руководствах по сборке — 100% БЕСПЛАТНО

47 бесплатных чертежей качелей «сделай сам» для счастливой игровой площадки на заднем дворе

49 бесплатных чертежей домашнего стола Epic Мастерская

43 Планы домиков для уток своими руками и планы постройки утиного кооператива

57 Планы и идеи книжных полок своими руками для библиотек здорового дома

0008

37 бесплатных чертежей крошечного домика для счастливой и мирной жизни на природе

39 бесплатных чертежей домика для летучих мышей своими руками для естественной борьбы с вредителями

23 потрясающих бесплатных плана стойла для оленей, которые вы можете начать прямо сейчас

23 БЕСПЛАТНЫХ подробных плана гаража своими руками с инструкциями по фактической сборке

13 эпических бесплатных планов клетки для кроликов, которые вы можете скачать и построить сегодня

101 Простые бесплатные планы журнального столика DIY

Рост сарайдоминиумов и почему вы должны купить один

11 лучших ракетных печи для кемпинга и энтузиастов выживаемости

.
