Монтаж электропроводки своими руками

С чего нужно начинать монтаж проводки

Перед тем, как будут штробиться канавки для кабелей и устанавливаться подрозетники, нужно составить схему электропроводки. В этой схеме указывается точное размещение розеток, выключателей, распределительных коробок и проводов.

Желательно точно предусмотреть размещение и размеры мебели, и даже той, которую планируется покупать в будущем. Это очень важно для правильного размещения розеток и выбора их количества.

Совет! Если пока точно неизвестно, сколько электроприборов будет находиться в комнатах, то нужно ориентироваться на нормативные требования: в жилых комнатах — 1 розетка на 6 м2, ванной и кухне — 2 розетки на 6 м2.

При составлении схемы нужно особое внимание уделить ванной комнате, так как здесь всегда повышена влажность и нужно по максимуму защитить все электроустройства и проводку.

После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу.

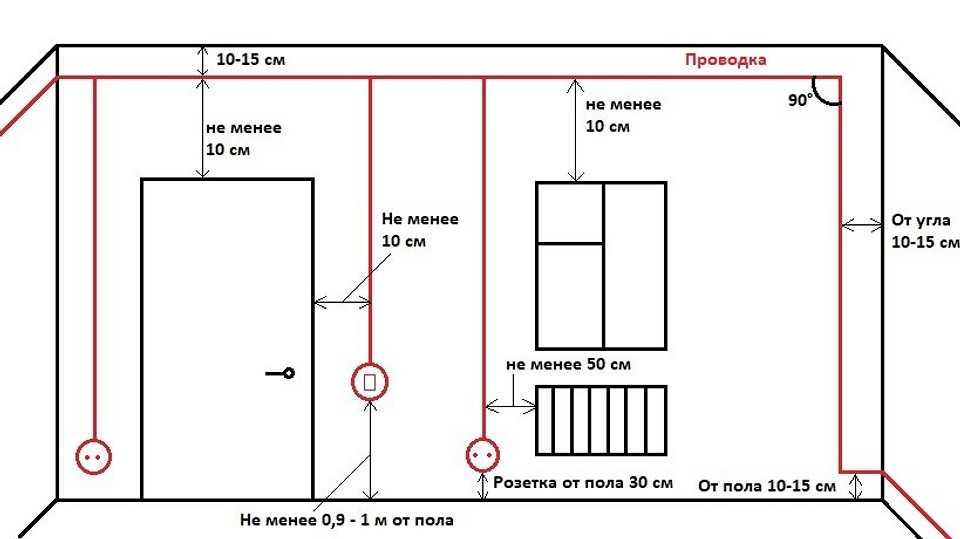

При разметке нужно обязательно соблюдать нормативные расстояния между горизонтальной проводкой и потолком (не менее 10.5 см от потолка) и между плинтусами (не менее 15-20 см). Проводка, расположенная вертикально, должна располагаться на расстоянии 10 см от оконных и дверных проемов.

Очень важно, чтобы проводка не соприкасалась с металлическими строительными конструкциями и газовыми трубами (расстояние не менее 40 см).

Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд.

Способы прокладки проводов

Существует 3 метода прокладки проводки:

1. Скрытый

2. Открытый

3. Комбинированный

Самым распространенным считается скрытый метод, когда проводка прокладывается под штукатурным слоем в штробах, либо же в гипсокартонных перегородках в специальном рукаве. Однако он и самый непрактичный, так как для ремонтных работ придется разрушать штукатурный слой.

Комбинированный способ наиболее распространен в офисных помещениях, а открытый — в домах (обычно очень старых или деревянных), где невозможна скрытая прокладка.

Как прокладывается скрытая проводка

Скрытая проводка располагается в специальных пустотах элементов здания: перегородках, подвесных потолках, в полу, плитах перекрытия. Для прокладки проводки в квартире нужно проштробить канавки глубиной до 2 см и сделать углубления для выключателей и розеток. Далее штроба заштукатуривается предварительно приготовленным раствором.

Очень удобно, когда провод проложен в защитном рукаве.

Это позволяет в дальнейшем без разрушения штукатурного слоя заменять или ремонтировать проводку.

При прокладке проводов в ванной, нужно обязательно защитить их ПВХ-оболочкой.

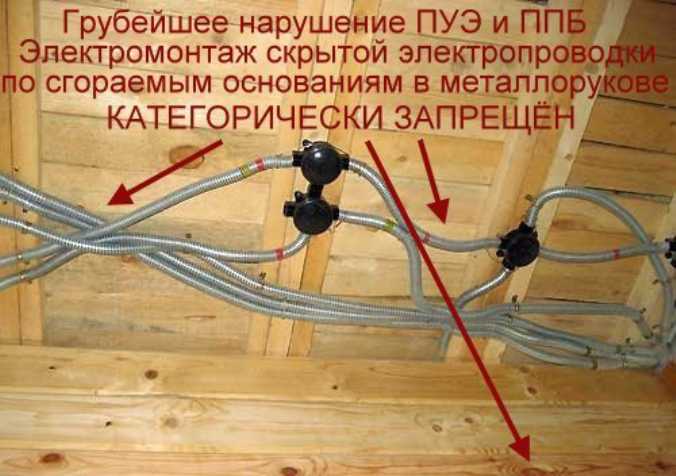

Важно! Защита проводов оболочкой из металла или стальными трубами — является грубейшим нарушением электробезопасности.

Как прокладывается открытая проводка

Открытая проводка располагается в плинтусах или пластиковых трубах на любой удобной высоте. Все, что нужно при прокладке такой проводки — это максимальная защита от возможного возгорания во время различных неполадок.

Обеспечить такую защиту можно, выполняя следующие правила:

• Не компонуйте вместе силовой, слаботочный и осветительный провода

• Выбирайте плинтус из электроизоляционных негорючих материалов

• Не размещайте провода в местах частого перемещения людей

Установка УЗО — устройств защитного отключения

Установка УЗО в современной квартире стала обязательной, поскольку благодаря им повышается электробезопасность и скорость ремонта неполадок в электросети.

1. Выбирая УЗО для ванной комнаты, нужно смотреть только на приборы класса А, которые могут выдержать силу тока до 30 мА.

2. Для розеток нужны автоматы класса B на 25 А и на 30 А.

3. Для осветительной линии нужны УЗО класса B на 10-16 А.

Наиболее удобными являются УЗО, совмещенные с автоматическим выключателем, который сможет обезопасить электролинию от кроткого замыкания и утечки.

Как правильно выбрать провод

Для прокладки электропроводки лучше всего выбирать медный провод, так как он обладает самой лучшей электропроводностью, лучше гнется и при этом считается менее ломким.

В квартире понадобится несколько типов таких проводов:

ВВГ-5*6 — 5-жильный провод с сечением в 6 мм2 (для 3-фазного питания).

ВВГ-3*2.5 — 3-жильный провод с сечением 2.5 мм2 (соединяет щиток с распределительной коробкой, а распределительную коробку с розетками).

ВВГ-3*1.5 — 3-жильный провод с сечением 1.5 мм2 (необходим для соединения распределительной коробки с выключателями и осветительными приборами).

ВВГ-2*6 — 2-жильный провод с сечением 6 мм2 (соединяет распределительный щит со щитом освещения).

Монтаж скрытой и открытой электропроводки

Монтаж скрытой проводки в квартире

Для монтажа скрытой проводки нужно проштробить отверстия в стенах. Для этого понадобятся соответствующие инструменты: болгарка с алмазным диском, режущим бетон, молоток и монтажное зубило.

При помощи этих инструментов выдалбливаются углубления в стене с такими параметрами:

• Глубина — 2-3 см

• Ширина — 2 см

После того как углубления будут подготовлены, необходимо нарезать все кабеля на нужные куски кабеля (+10 см к каждому куску для соединения их между собой). Все кабеля после нарезки затягиваются в гофру.

Теперь все кабеля нужно вставить в штробу и закрепить в ней при помощи строительной смеси. Смесь укладывается небольшими отрезками — через каждые 50 см.

В тех местах, где провода будут отходить к выключателям и розеткам, производится установка распределительных коробок.

После установки распределительного короба, в него заводятся, соединяются и изолируются все провода.

Затем провода протягиваются к розеткам и выключателям и заводятся в подрозетники, которые после этого обмазываются вокруг раствором.

Монтаж открытой проводки

При монтаже открытой проводки нужны будут специальные короба или же кабель-каналы. Именно в них будет укладываться провод.

Первое, что нужно сделать — это наметить места прокладки проводов и просверлить отверстия под дюбели на промежутках по 0.5 метра. Затем можно поставить короба, проложив в них провод, и закрепить их саморезами.

Далее устанавливаются розетки, выключатели и распределительные короба — все точно так же, как и в случае со скрытой проводкой, разве что не нужно штробить отверстия.

Важно! После соединения всех проводов (и для закрытой, и для открытой проводки), нужно обязательно проверить верность прокладки проводки тестером, а уже потом закрывать короба крышками и подключаться к общей сети.

Как устанавливаются розетки и выключатели

Монтаж розеток и выключателей также разделяется на: открытый и скрытый способы.

При скрытом при помощи специальных насадок на перфораторе выдалбливаются отверстия. Размер насадок подбирается в соответствии с размерами подрозтеника.

При открытом способе подрозетники просто крепятся к стене на клей или при помощи саморезов, шурупов.

Подключение к общей электросети

Чтобы в доме, наконец, появилось электричество, и все труды на прокладку проводку оправдали себя, нужно подключиться к общей электросети. Для этого нужно получить разрешение на подачу электроэнергии и напряжения. Как это сделать? Для этого потребуется заключить договор с компанией, которая проведет приемо-сдаточное испытания и вынесет решение о подключении дома к источникам электроэнергии.

Все приведенные здесь указания являются общими, поэтому каждый владелец квартиры или дома должен, прежде всего, ориентироваться на индивидуальные особенности своего жилища, и в соответствии с ними начинать прокладку электропроводки.

Видео по монтажу проводки

В помощь каждому хозяину 4 части видеоролика о правильной прокладке проводки. Подробный и понятный пошаговый курс.

Часть I:

Часть II:

Часть III:

Часть IV:

Больше информации

Задать вопрос

Проводка в квартире часть 3

В этой статье мы расскажем и покажем на примере как сделать схему электропроводки в квартире своими руками, даже не имея какого либо опыта в этом деле, и вы сможете убедиться, что сделать схему электропроводки не так уж сложно, как кажется.

Даже если вы на все сто процентов доверяете своему электрику, и можете полностью на него положиться, вы все равно должны приделить внимание вопросу расположения розеток, выключателей и осветительных приборов, а не пробовать свалить все эти вопросы на плечи электрика. Во-первых, любой электрик все равно будет у вас спрашивать и задавать вопросы по поводу расположения электротехники в доме, а во-вторых вам это все-таки нужнее, электрик сделает свою работу и уйдет, а вам там жить.

Ведь как потом будет обидно постоянно спотыкаться об различные удлинители в квартире, искать выключатели, которые находятся в труднодоступном месте. А ведь всего этого можно избежать, если потратить несколько часов своего времени и сделать схему электропроводки в квартире своими руками.

Чертим план квартиры

Для начала нужно начертить простой план квартиры, можно даже на обычном листе. Также можно воспользоваться онлайн-планировщиком квартир, которых в интернете полно, например неплохой планировщик remplanner, простой и интуитивно понятный. Должно получиться вот так (это наш вариант квартиры, у вас же конечно будет свой).

Дальше нужно на этот план нанести все предполагаемые электроприборы и мебель. Задание не простое, но все же выполнимое, желательно на этом этапе подключить всю семью, так будет и легче, и правильнее.

Схема расположения розеток

Итак, мебель расставлена, теперь нужно нанести на план места расположения розеток. Ищем на плане приборы, которые являются потребителями электроэнергии, и рисуем возле них розетки. У нас на плане такие приборы зарисованы красным цветом. Не стоит также забывать про слаботочку (TV, LAN розетки и прочее). Также не стоит упускать из виду переносные приборы, такие как различные зарядки от мобильников, планшетов, ноутбуков просто можно добавить пару розеток у кровати или тумбочки для удобства.

На этом рисунке условные обозначения, которые мы будем использовать составляя схему электропроводки в квартире своими руками.

В нашей схеме электропроводки в комнате №1 будет установлен телевизор и компьютер. Для телевизора и компьютера устанавливаем по две розетки на 220 вольт, также нужно предусмотреть ТВ розетку (антенна, кабельное, спутниковое тв) для телевизора. Современные телевизоры имеют функцию Smart TV, поэтому под телевизор мы предусмотрели розетку RJ45 (по-простому компьютерную розетку). Для компьютера добавляем такую же и обозначаем их на нашей схеме.

Возле кровати там где стоит прикроватная тумбочка не лишним будет добавить одну розетку на 220 вольт, и хотя там нет никаких потребителей, такая розетка никогда лишней не будет, и всегда пригодится для подключения различных переносных устройств: зарядка мобильника, планшета, ноутбука и т.п.

На кухне устанавливаем три розетки на 220 вольт для холодильника, посудомоечной машины и микроволновой печи. В ванной устанавливаем влагозащищенную розетку IP44 для стиральной машины. Не пугайтесь названия IP44 монтаж таких розеток ничем не отличается от монтажа обычных розеток, просто подписываем в нашей схеме электропроводки в квартире эту розетку IP44.

Схема расположения осветительных приборов

С розетками разобрались, принимаемся за освещение. Так же как и в случае с розетками на плане квартиры рисуем места расположения будущих осветительных приборов (люстры, лампы, бра и т.п.). На этом этапе желательно определится с дизайном потолков — различные гипсокартонные конструкции, натяжные потолки, и тому подобное, от всего этого зависит расположение осветительных приборов, или вообще сама возможность монтажа того или иного прибора.

В нашем примере все осветительные приборы будут располагаться по центру комнат. Размечаем центр и добавляем в нашу схему электропроводки в квартире осветительные приборы.

Схема расположения выключателей

После того как будет размечено расположение осветительных приборов, можно приступать за разметку расположения выключателей. Как правило, выключатели располагают при входе возле дверей, и поэтому важно определиться с расположением всех дверей, а также в какую сторону они будут открываться, чтоб потом при открывании двери один из выключателей не оказался за ней. Добавляем в наш план двери.

Размечаем все выключатели внутри комнат при входе, и снаружи в ванной и санузле. Не стоит забывать, что выключатели бывают одноклавишными, двухклавишными и трехклавишными, то есть с одного выключателя мы можем управлять от одного до трех осветительными приборами, также в одном месте можно разместить любое количество таких выключателей. В нашем примере у нас стоит двухклавишный выключатель возле ванной — одна клавиша это санузел, вторая коридор.

Стоит заметить что одним осветительным прибором можно управлять и двумя, и даже тремя выключателями, такие выключатели называют проходными — это когда, например при входе в комнату вы включили свет, а возле кровати выключили. Также при входе в коридор, зашли — включили свет, при выходе — выключили. Не будем вникать в принцип работы такого выключателя, просто если нужен такой выключатель, то зарисуйте его на плане с пометкой «проходной».

Убираем двери с нашего чертежа, чтоб не мешали.

Накладываем схему розеток на схему освещения.

Если не собираетесь делать проводку в доме своими руками, а нанять для этих работ специалиста, то на этом этапе можете остановиться, все что от вас требовалось вы уже сделали. Теперь можете просто передать свою схему электропроводки в квартире электрику, а он уже сам определится с местами расположения распределительных коробок и маршрутом прокладки трасс проводов.

Единственное, что нужно определиться с расположением силового щитка, но как правило, он располагается там, где выполнен ввод кабеля в квартиру или дом, и находится при входе, так что вариантов тут не много. Также на плане желательно указать все размеры (ширину и длину комнат, отступы от стен и пола до центра розеток и выключателей, а также расстояние от стен до осветительных приборов).

Схема прокладки проводов

Если все-таки решили делать монтаж проводки своими руками, то нашу схему нужно еще доработать, а именно определиться с местом расположения распределительных коробок и силового щитка, а также выполнить схему прокладки проводов. Начнем с комнаты №1. Распределительную коробку устанавливаем при входе, и проводим кабель от розеток к коробке. По-правильному прокладывать каждую розетку отдельным шлейфом. Прокладывать несколько розеток одним шлейфом не рекомендуется.

Все провода должны быть проложены строго вертикально и горизонтально, монтаж проводов по самому кратчайшему пути не допускается. В нашем случае провод будет укладываться в штробе под потолком с вертикальными опусками в подрозетники. Для розеток используем кабель 3х2,5 кв.мм, на чертеже он зеленого цвета. Более подробно о том какой кабель выбрать для проводки в доме мы напишем в одной из наших статей.

Далее прокладываем кабель от выключателя к коробке и от лампы к коробке. От выключателя кабель будет укладываться в штробу, также как розетки, от лампы кабель пойдет под гипсокартонным потолком в гофротрубе. Кабель используем 3х1,5 кв.мм. От выключателя к коробке, в целях экономии можно пустить кабель 2х1,5 кв.мм, но выгода тут небольшая. На чертеже этот кабель красный.

Про слаботочку в этом примере мы пока не будем рассказывать, более подробно мы затронем эту тему в статье про слаботочку.

Теперь прокладываем провода на кухне.

Дальше санузел и коридор.

В прихожей у нас только освещение, хотя при желании можно и установить одну розетку, лишней не будет.

Ввод будет у входной двери, тут и установим силовой щиток.

Все что нам осталось, это подвести провода от коробок к щитку. От каждой коробки к щитку тянем две линии, кроме той, которая в прихожей, там только одна линия освещения. Одна — розеточная группа, вторая группа освещения. Провод используем тот же на розетки 3х2,5 кв.мм, на освещение 3х1,5 кв.мм. Начнем с комнаты №1.

Дальше кухня.

Санузел.

И коридор.

Вот и все, как видите сделать схему электропроводки в квартире своими руками не так уж и сложно, как могло показаться. В следующей статье мы расскажем как выбрать электрика для монтажа электропроводки, а если вы собираетесь делать все своими руками, то можете сразу переходить в статью как рассчитать сечение кабеля для проводки в квартире и его количество.

Также рекомендуем посмотреть видео по теме схема электропроводки в квартире своими руками

Как подключить дом: пошаговое руководство

1. Введение

Просто нажав переключатель, вы можете легко выключить и включить любой бытовой прибор. Вы когда-нибудь пытались выяснить причину этого? Хорошо, нет проблем, это магия домашней проводки , с помощью которой мы можем легко управлять нашими бытовыми приборами, такими как вентилятор, телевизор, кулер, кондиционер и многими другими. Если у вас есть небольшие познания в этой области, то, прочитав эту статью, вы сможете самостоятельно провести электропроводку в своем доме, для этого вам не нужен электрик.

Если вы собираетесь подключить свой дом, то эта статья вам очень поможет, но для этого вы прочитали ее полностью. Благодаря этой статье вы получите все знания о проводке, например,

• Как подключить дом?
• Какие меры предосторожности необходимы при проводке дома
• Зачем нам нужна схема подключения

Так что читайте внимательно и полностью.

2. Что такое электрическая схема дома?

Проще говоря, схема электропроводки дома — это схема электропроводки дома, которую мы обычно делаем в наших домах, офисах, зданиях, и она показывает все физические соединения между электрической системой и цепью. Схема электропроводки дома также помогает легко подключать провода к разным розеткам и выключателям.

Основная работа домашней электропроводки заключается в обеспечении всей необходимой энергией электроприборов и электрооборудования, которые мы обычно используем в нашем доме. Поэтому требуется правильное планирование, где мы должны установить розетки, выключатели и точки для электрических лампочек и других электроприборов.

Схема электропроводки дома является основной и очень важной частью электропроводки дома. Поскольку нам нужна принципиальная схема в электронике, прежде чем делать схему, так же, как электрическая схема требуется в домашней проводке, чтобы предотвратить ошибки. Мы также используем схему подключения, когда наша проводка повреждена, а затем, чтобы понять это, мы используем схему подключения.

Надеюсь, вы получите всю информацию о схеме подключения, но сейчас у вас возникает один вопрос: как мы можем нарисовать схема электропроводки дома ? Не волнуйтесь, на следующем шаге вы его получите.

Принципиальная схема электропроводки дома:

Источник:EdrawMax Online

3. Как подключить дом?

Проводка в доме имеет большое удовольствие, но вместе с весельем у него еще и головная боль. Головная боль возникает из-за того, что я вижу много проводов и думаю о том, как их соединить.

Не волнуйтесь, здесь вы получите все решения вашей проблемы и для этого; вы должны прочитать его внимательно.

Во время электропроводки в вашем доме соблюдаются следующие процедуры:

Надлежащее планирование: — Правильное планирование необходимо для электропроводки дома. Вам предстоит определиться с местом, куда вы собираетесь, расставить розетки и выключатели. Вы также должны определить место, где вы должны установить патроны для ламп и розетки потолочного вентилятора. Подсчитайте и посчитайте количество вещей, которые вам здесь понадобятся, и не забудьте их записать.

Код провода: — цвета провода красный и черный в источнике постоянного тока, который показывает положительный и отрицательный. Но в сети переменного тока провода бывают разных цветов: красного, зеленого, синего, черного, желтого и т. д. Мы используем провода разных цветов, чтобы упростить подключение. Из-за этих разных цветов электрик запоминает, какой провод подходит для каких целей, например, зеленый для розеток и черный для выключателей.

Заземление: — Заземление также известно как заземление. В заземлении или в заземлении мы соединяем определенную часть электроэнергетической системы через провод с низким сопротивлением с землей, который мгновенно разряжает или передает электрическую энергию на землю. Надлежащее заземление предотвратит любой легкий шок, который мы можем получить от любой неисправной бытовой техники. Он будет разряжать электрическую энергию через металлический проводник, соединенный с землей. Таким образом, заземление имеет важное значение в домашней электропроводке.

Принципиальная схема: — Монтажная схема представляет собой графическое изображение электрической цепи. Принципиальная схема является важным фактором, необходимым для электропроводки дома. Благодаря этому вы можете спланировать свои соединения и легко подключить их. Принципиальная схема также помогает, когда проводка выходит из строя.

4. Как создать электрическую схему дома?

Теперь возникает вопрос, как мы можем нарисовать электрическую схему дома. Не волнуйтесь, вы можете легко нарисовать эти диаграммы в EdrawMax Online, просто вам нужно выполнить следующие шаги:

Шаг 1.

Открыть EdrawMax Online

Первый шаг, который вам нужно сделать, это зарегистрироваться на EdrawMax. Вот экран, который вы увидите на странице регистрации. После ввода ваших данных нажмите «Создать учетную запись», чтобы начать.

Шаг 2.

Создать шаблон

Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электричество и телекоммуникации > откроется страница чертежа.

Шаг 3.

Настройте символы по своему усмотрению

Перетащите символы из библиотеки символов в область рисования и поместите их в нужное место.

Шаг 4.

Соедините символы

Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.

Шаг 5.

Сохранить и экспортировать

В последнем сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

Wondershare EdrawMax

EdrawMax — это самый простой инструмент для построения диаграмм, который подходит для всех ваших целей. Попробуйте бесплатно прямо сейчас!

Пытаться
Это онлайн Скачать это бесплатно
>>

5. Распространенные ошибки при создании схемы электропроводки дома

Есть много распространенных ошибок, которые люди допускают при электромонтаже дома. Таким образом, среди них наиболее часто используемые ошибки перечислены ниже с подробностями.

Неправильное планирование

Люди начинают электропроводку в своих домах, не имея надлежащего плана. Такая ошибка очень опасна как в финансовом плане, так и для вашего здоровья. Это неправильное планирование также может привести к короткому замыканию вашей проводки, что отразится на вас в финансовом плане, а иногда вас может ударить электричеством, что повлияет на ваше здоровье. Как вы знаете, напряжение переменного тока очень опасно для человеческого тела, только один удар может легко убить человеческое тело. Если у вас есть надлежащий план проводки, то вы не сделаете ошибок и сделаете эту работу идеально, не сделав неправильной проводки.

Поэтому перед тем, как строить свой дом, сделайте правильный план и принципиальную схему.

Одинаковый цвет проводов

При проводке дома иногда человек использует провод одного цвета, например, использует только черный провод для проводки всего дома. Этот тип ошибки может сбить вас с толку, потому что из-за одного цвета провода вы забыли, для какой цели вы должны использовать этот провод.

В соответствии со стандартом для электрической проводки цветовой код: красный для линии или фазы, черный провод для нейтрали и зеленый провод для заземления или заземления.

Но недавно были введены новые стандарты, согласно которым коричневый провод соответствует линии или фазе, синий провод — нейтрали, а зеленый — заземлению или заземлению.

Нет заземления

Заземление является наиболее важной частью электропроводки дома, так как оно защищает от поражения электрическим током при неисправности приборов. Но многие люди пропускают эту часть, проводя электропроводку в доме. Если в вашей электроустановке или в ваших бытовых электроприборах есть какая-либо неисправность, то шансы получить удар током выше при прикосновении к токоведущей металлической детали или любому проводнику.

В этом случае ток создаст путь через ваше тело к земле от токоведущего или фазного провода. Так что обязательно всем сделать правильное заземление или заземление своей домашней электропроводки. Поэтому, чтобы избежать поражения электрическим током, всегда используйте заземление.

6. Советы по простому созданию схемы электропроводки дома

Есть много советов, которые помогут вам сделать электрическую схему дома , но мы перечислили важные советы, которые вам очень помогут.

Правильное планирование мебели

Планирование мебели играет важную роль, когда вы устанавливаете проводку в доме, потому что большинство людей пренебрегают этим и просто устанавливают выключатели, розетки и лампочки или патроны в неправильных местах и ​​сталкиваются с множеством проблем при их эксплуатации. Поэтому важно для всех на первом плане, где вы расставите свою мебель, в соответствии с которой вы установите розетки для выключателей и патроны для ламп, чтобы было легче работать.

Подготовьте достаточно выхода

Также важно спланировать, сколько розеток вы установите в комнате, потому что розетки не так уж привлекательны, а также они недешевы, поэтому они стоят дорого.

Таким образом, плохое планирование розеток увеличит ваш бюджет на проводку дома.

Единая панель управления

В схеме электропроводки дома должен быть проект щита управления. С помощью этой панели управления вы можете напрямую включать и выключать все внутренние и внешние источники питания дома. Эта панель управления также помогает в ремонте неисправной линии, просто отключая питание. Вы также можете отключить все электричество, просто нажав выключатель, поэтому панель управления необходима в каждом доме.

7. Часто задаваемые вопросы о домашней электропроводке

Есть много часто задаваемых вопросов, которые приходят на ум читателям при чтении этой статьи. Не волнуйтесь, я взял три самых важных часто задаваемых вопроса, которые регулярно задают при проводке дома.

Сколько стоит подключить дом?

Стоимость подключения нового дома полностью зависит от проекта, а также от функций, которые вы хотите установить в своем доме, а также от стоимости рабочей силы, поэтому она будет варьироваться от места к месту. Поэтому, если у вас есть надлежащие знания о проводке дома и о том, как их установить, какие вещи следует учитывать при планировании проводки дома, вы определенно сэкономите много денег.

Поэтому мы не можем назвать точную цифру, сколько это будет стоить.

Как подключить дом к Ethernet?

Только представьте, что недавно вы переехали в свой новый дом и у вас нет нормального подключения к интернету. Это ужасно, поэтому при планировании проводки дома также важно установить кабель Ethernet. Итак, для кабеля Ethernet вы должны составить идеальный план, чтобы получить хороший результат. Для этого вам необходимо соединить все комнаты кабелем Ethernet, чтобы у вас было бесперебойное подключение к Интернету. Кроме того, вы можете использовать программное обеспечение EdrawMax для создания полных электрических схем дома. Их будет проще установить, и шансы на какую-либо ошибку будут очень низкими.

Должны ли мы нанять электрика для проводки дома?

Электрики профессиональны в своей работе, так как хорошо разбираются в электропроводке. По нашему мнению, мы должны нанять электрика для электромонтажа дома. Но если у вас есть необходимые знания о проводке дома, вы также можете выполнить эту работу самостоятельно. Эта работа требует больших знаний, и иногда ваша маленькая ошибка может повредить всю вашу проводку, а также может нанести травму вам и другим. Как вы знаете, напряжение переменного тока очень опасно для здоровья человека, так как его однократное воздействие может легко убить человека. Поэтому, если у вас нет надлежащих знаний в этой области, то лучше нанять для этой цели электрика.

8. Ключевые выводы

Надеюсь, вы получите всю информацию и знания об электропроводке дома. Вы также можете нарисовать Схемы электропроводки дома онлайн на EdrawMax Online, где вы получите все электрические символы, а также планы розеток, поэтому обязательно посетите это.

Для создания схемы вы можете использовать EdrawMax Online для создания схем онлайн. Там вы можете легко нарисовать принципиальную схему; там вы можете найти любой тип электронных символов. Вы также можете добавить нужный символ в библиотеку. Найдите все электрические схемы в галерее шаблонов.

Как проложить электропроводку в новостройке

Спросите у этого старого дома Мастер-электрик Скотт Карон помогает домовладельцу провести электропроводку в ее новом подвале, который она в процессе превращения в готовое помещение

Автор

Скотт Кэрон

Поделитесь этой историей

Детали проекта

Навыки

3 из 5
Умеренный

Стоимость

100 долларов США и выше

Расчетное время

6 часов

Установка электропроводки

1. Для проведения новых электромонтажных работ обычно требуется разрешение на строительство. Проконсультируйтесь с местным строительным отделом для получения дополнительной информации.
2. Электрические коробки должны быть установлены на расстоянии 18 дюймов от центра пола для розеток. Закрепите гвозди в коробках прямо на шпильки.

Кодекс

3. требует, чтобы от любой точки стены розетка находилась в пределах 6 футов. Это минимальное требование.
4. Просверлите отверстие в центре каждой стойки для прокладки провода.
5. Разверните трос калибра 14, чтобы выровнять его, затем проденьте его через отверстия в шпильках. Проложите достаточное количество проволоки, чтобы дотянуться до каждой коробки, и обеспечьте дополнительный провис для работы.
6. Прикрепите кабель в пределах 6 дюймов от коробки с помощью кабельной скобы.
7. Снимите 8-дюймовую оболочку с провода и вставьте его в коробку.
8. В коробках с несколькими проводниками соедините оголенные провода заземления вместе и закройте их зеленой гайкой, оставив один оголенный провод открытым.
9. Установите электрическую коробку на расстоянии 48 дюймов от центра пола для выключателя света.
10. Протяните провод от розетки через распределительную коробку к первому светильнику. Оттуда подключите другие светильники проводом.
11. Прикрепите провода для освещения к потолочным балкам с помощью кабельной скобы.
12. Подсоедините провода к светильникам.
13. Закрепите светильники на месте.
14. Привяжите провод питания от ближайшей розетки к щитку. Убедитесь, что питание отключено при главном отключении. Во многих новых помещениях требуется использование автоматического выключателя дугового замыкания. Заклейте новый выключатель лентой, чтобы цепь не включилась случайно до того, как будет установлено окончательное электрическое соединение.
15. Поручите местному инспектору подписать электромонтажные работы перед облицовкой гипсокартоном.

Ресурсы

Все материалы, использованные для этого проекта, включая розетки, неметаллическую проволоку, скобы, выключатель AFCI (прерыватель цепи дугового замыкания), утопленный корпус светильника и выключатели, можно найти в местном домашнем центре или в местном отделе электроснабжения.
