Проводка под гипсокартон в деревянном доме: Как правильно проложить проводку в деревянном доме под гипсокартон?

видео прокладки и штробления стен

Концепция капитального ремонта комнат подразумевает полную замену всех элементов. Проводка под гипсокартоном не является исключением, ведь от этих коммуникаций будет зависеть работоспособность и удобное использование всех электроприборов, которых на сегодня в квартирах и домах подавляющее большинство. Однако следует учитывать некоторые нюансы прокладки линий электрообеспечения, ведь их нужно как-то фиксировать, устроить выводы под розетки и защиту от механических и прочих нежелательных воздействий.

Пример прокладки проводки под листами гипсокартонаСхема прокладки проводки под листами гипсокартона

Прокладка проводки перед крепление листов гипсокартона на стену

Вернуться к оглавлению

Полное содержание материала

• 1 Особенности прокладки проводов под гипсокартоном
• 2 Защита для проводки
• 3 Прокладка и крепеж проводки
• 4 Монтаж проводки под гипсокартоном
• 5 Монтаж проводки на стену
• 6 Подборка фото с проложенной проводкой под гипсокартонными листами

Особенности прокладки проводов под гипсокартоном

Монтаж проводки под гипсокартоном можно охарактеризовать тремя вопросами и ответами на них:

1. Как защитить проводку?
2. Где проложить кабель под гипсокартоном?
3. Как закрепить провод?

Вернуться к оглавлению

Защита для проводки

Современный электрический провод изготавливается в основном из меди и заключен в изолирующую оболочку. Однако специфика гипсокартонной отделки в наличии металлического каркаса и множества точек крепления, состоящих из острых саморезов для профиля. Чтобы не повредить изолирующий слой провода его нужно обязательно заключить в защитную гофрированную оболочку.

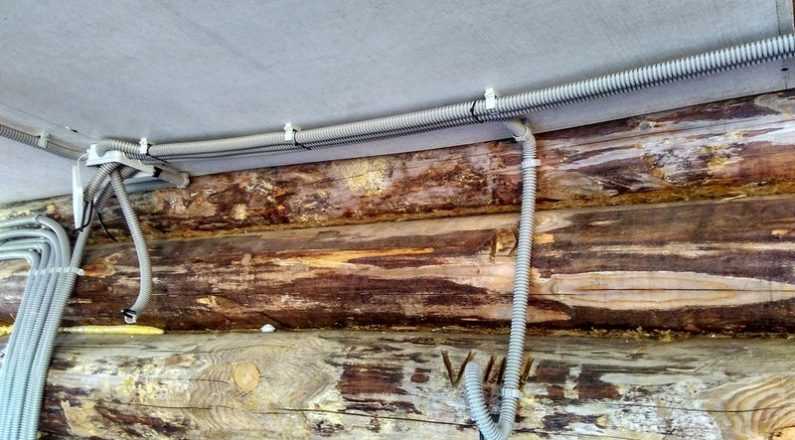

Пример защиты кабеля гофрированной оболочкой

Такая гибкая трубка не помешает монтажу линий, позволит защитить кабель от механических повреждений и, как следствие, короткого замыкания от контакта с металлическими элементами каркаса.

Дополнительно этот гофрированный канал усилит гидроизоляцию провода, что немаловажно в таких помещениях, как кухня, ванная или санузел, а также сделает недоступной изоляцию для мелких грызунов (особенно актуально в частном домовладении!). Как вариант защиты провода можно еще использовать ПВХ трубы или специальные пластиковые кабели-каналы. Однако такие элементы менее удобны в монтаже, и их особенно нелегко проложить в труднодоступных местах.

Вернуться к оглавлению

Прокладка и крепеж проводки

Способы прокладки линий электрического обеспечения подбираются зависимо от способа монтажа гипсокартонной отделки: с каркасом или без каркаса.

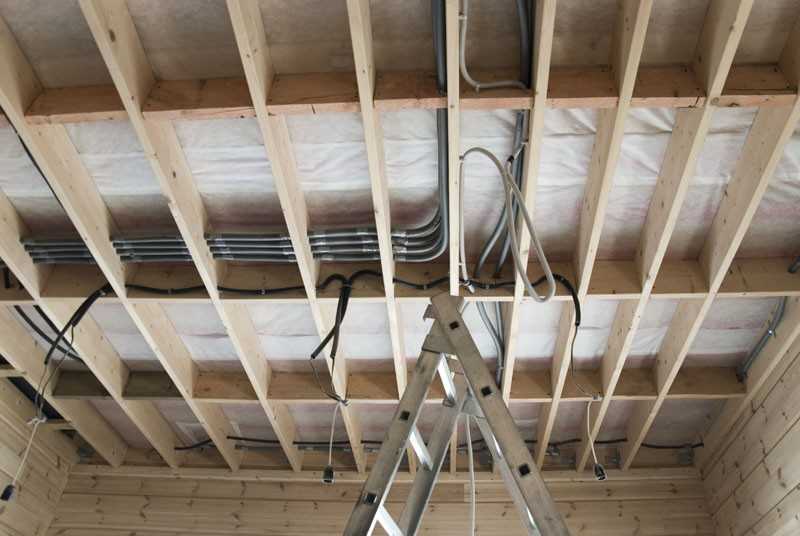

Пример крепления проводки на каркас из профилей

Проведение кабелей под гипсокартоном

Бескаркасный метод обшивки используется реже, и в такой ситуации нужно предварительно подготовить места, где можно будет уложить скрытую проводку под гипсокартоном. Для этого нужно провести штробление поверхностей несущей стены и уложить кабель в них. Обязательно придется подготовить места, где будет осуществляться установка розеток и выключателей, под которые нужно штробить ямки.

Крепление кабеля к стене происходит за счет использования специальных хомутов. При каркасном способе отделки, проводку под гипсокартоном своими руками можно прокладывать по стене как в первом варианте. Или непосредственно в самом основании, используя стойки как опору для кабеля.

Пример использования стоек для крепления кабелей

монтаж розетки в стене из гипсокартона

При этом под горизонтальные линии в стоечных профилях нужно просверлить отверстия или же приобрести такие рейки с готовыми точками под проводку. Крепление в таком случае можно сделать с использованием пластиковых кабельных стяжек. Наиболее часто используется прокладка проводки по последнему варианту с каркасным основанием.

Вернуться к оглавлению

Монтаж проводки под гипсокартоном

Итак, как провести проводку под гипсокартоном с каркасом из металлического профиля?

После окончания прокладки проводки каркас обшивают и приступают к сверлению отверстий для стаканов подрозетников. В видео рассказывается о прокладке проводки под гипсокартоном.

Вернуться к оглавлению

Монтаж проводки на стену

Этот способ используют, если гипсокартон монтируется без каркаса, на гипсовый монтажный клей. Так как пространство под его поверхностью будет ограниченным, линии проводов и розетки нужно «утопить» в стену, для чего перед обшивкой готовят штробы под проводку.

Штробление — это изготовление углублений в виде траншей, которые вырезают на поверхности. Сделать их можно с использованием ручного инструмента (зубило, стамеска, молоток), используя болгарку и зубило, перфоратор или штроборез.

Как и в каркасном способе для удобной работы лучше перенести всю схему на стены и потолок, после чего начинать штробить поверхности. Если придется работать с бетоном, кирпичом или пенобетоном, то лучше изначально сделать продольные разрезы. По ним потом можно проводить штробление.

Изготовление отверстий для розеток

По разметке нужно штробить линии под проводку, при этом в местах монтирования розеток, распределителей и выключателей готовят соответствующие углубления. В деревянном доме штробление лучше делать стамеской.
Проштробив линии, нужно установить распределительные коробки, от которых по линиям прокладывают кабель в гофрированной трубе и закрепить его пластиковыми клипсами.

Проложив провода, приступают к монтажу гипсокартона. Не стоит забывать о расположении кабеля, чтобы при дополнительном прикручивании гипсокартона саморезами не попасть по электропроводке. После того как гипсокартон уложен, в местах расположения розеток и выключателей сверлят отверстия и устанавливают подрозетники, выводя проводку под дальнейшее подключение оборудования.

Отверстия в гипсокартоне под подрозетники

Подключение питания в доме желательно провести до окончательной отделки, чтобы в случае неполадок можно было не разрушать чистовое покрытие, демонтировав лист обшивки и с легкостью найти проводку с дефектом или браком в прокладке.

Вернуться к оглавлению

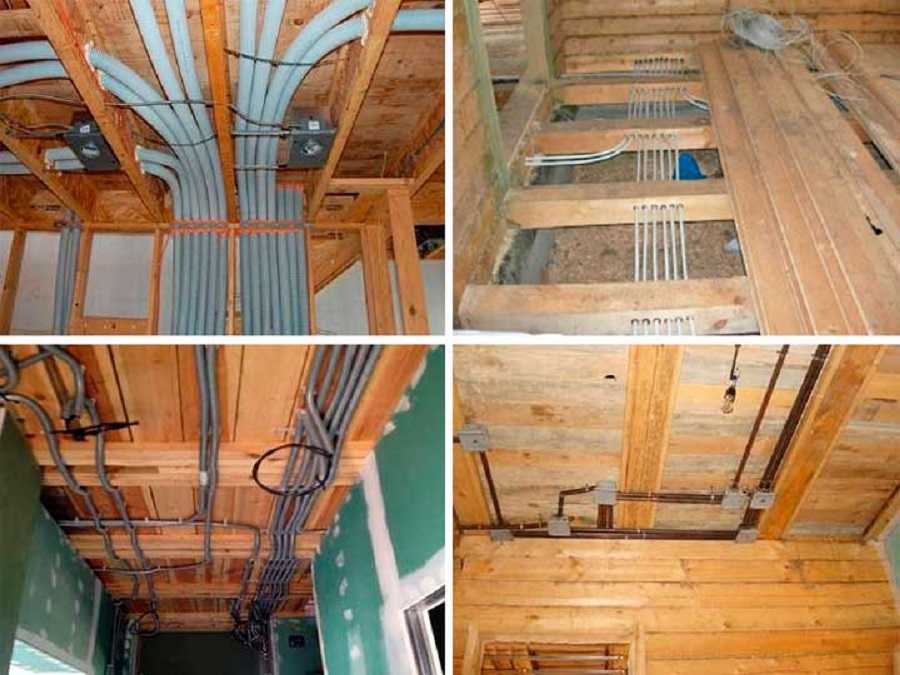

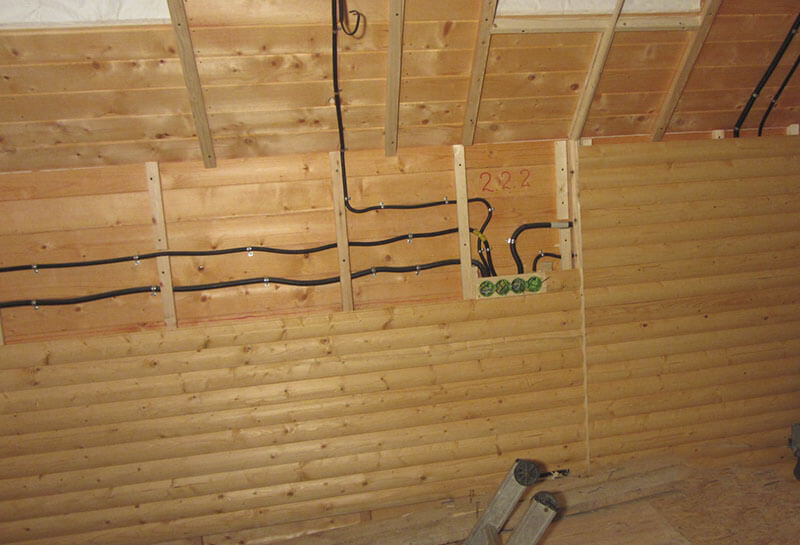

Подборка фото с проложенной проводкой под гипсокартонными листами

Монтаж электропроводки под гипсокартоном своими руками

Данная инструкция не будет затрагивать моменты, связанные с креплением каркаса из профилей к стене, а также самих листов ГКЛ. Мы расскажем только о той части работ, которая связана с электромонтажом – прокладкой кабеля по стенам, фиксацией распределительных коробок и установкой розеток с выключателями. На самом деле монтаж электропроводки под гипсокартоном осуществить своими руками гораздо проще, нежели провести скрытую проводку в бетонных стенах. В этом Вы сейчас и убедитесь, просмотрев инструкцию, фото примеры, а также наглядные видео уроки.

• Особенности электромонтажных работ
• Варианты протягивания провода
• Инструкция по монтажу
• Шаг 1 – Подготовительные работы
• Шаг 2 – Установка распределительной коробки
• Шаг 3 – Укладка электропроводки
• Шаг 4 – Подключение розеток и выключателей
• Что делать, если ремонт уже произведен

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т. п…
2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

• за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
• за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Хитрость электриков

Варианты протягивания провода

В зависимости от того, как будут крепиться листы ГКЛ к стене, выбирается способ монтажа. На сегодняшний день гипсокартон можно крепить к специальной конструкции из профилей либо обойтись без каркаса, самостоятельно посадив листы на клей. Второй вариант используется крайне редко и только в том случае, если стены в доме практически идеально ровные. Чаще всего принято осуществлять крепление листов ГКЛ на специально подготовленный каркас, поэтому инструкция по монтажу электропроводки под гипсокартоном будет предоставлена именно для этого варианта.

Чтобы вы знали о том, как протянуть провод своими руками, если листы ГКЛ садятся на клей, вкратце объясним сущность электромонтажных работ. Для начала нужно самому произвести штробление стен под проводку, после чего закрепить провод в подготовленных канавках и заштукатурить все штробы. Когда раствор высохнет можно приступать к креплению листов без каркаса. Даже поверхностно ознакомившись с таким вариантом монтажа, Вы можете увидеть, что в этом случае провести электропроводку под гипсокартоном будет намного сложнее.

Инструкция по монтажу

Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.

Шаг 1 – Подготовительные работы

Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.

Из материалов Вам потребуются:

• Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
• Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
• Клипсы для крепления гофры.
• Дюбель гвозди для монтажа самих клипс.
• Распределительные коробки из негорючего материала.
• Розетки и выключатели.
• Специальные подрозетники для гипсокартона.
• Клеммные колодки WAGO для соединения проводов.

Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.

Шаг 2 – Установка распределительной коробки

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Шаг 3 – Укладка электропроводки

После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля. Для того чтобы протягивать гофрированную трубу через каркас из профилей, необходимо заблаговременно высверлить отверстия подходящего диаметра либо просто купить профиля, в которых уже предусмотрены специальные отверстия для монтажа электропроводки.

Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.

Шаг 4 – Подключение розеток и выключателей

Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников. Если Вы все правильно рассчитали, после штробления листа вводной провод будет находиться в нужном месте. Монтаж подрозетников в гипсокартон не представляет ничего сложного. Сначала Вы должны вырезать в днище отверстия под заведение электропроводки, потом вытянуть провод наружу и вставить подрозетник в подготовленную штробу (см. фото ниже). Справа и слева находятся винты, которые Вы должны подтягивать до тех пор, пока специальные прижимные лапки не закрепят корпус в штробе. Далее необходимо самому произвести подключение розеток и выключателей, что также не должно вызвать трудностей даже у электрика-новичка.

Видео инструкция по установке подрозетников

Обращаем Ваше внимание на то, что производить монтаж выключателей света и розеток лучше после завершения всего ремонта, чтобы шпаклевка не испачкала новые декоративные накладки!

Что делать, если ремонт уже произведен

Иногда случается такая ситуация, что листы ГКЛ уже установлены и возникает необходимость добавить еще одну розетку либо выключатель под гипсокартоном. Чтобы не производить демонтаж гипса, можно поступить следующим образом:

1. Взять нитку с тяжелой гайкой.
2. Сделать круглую штробу в месте установки будущей розетки/выключателя.
3. С обнаженного потолка (если он еще не защит гипсом либо не натянута пленка) над новой штробой опускается нитка. Гайка, выступающая в роли грузика должна опуститься на уровень проделанного отверстия.
4. К верхнему концу нитки закрепляется кабель с помощью изоленты.
5. Снизу нитка тянется до тех пор, пока электрический проводник не выйдет наружу.

Все очень просто, поэтому если возникала необходимость спрятать проводку под листами ГКЛ, рекомендуем использовать данную технологию. Кстати, если Вы решили сделать гипсокартонную перегородку в доме, то для удобства монтажа сначала нужно «зашить» листами одну из стен, после чего переходить к укладке электропроводки!

Обратите внимание на данный нюанс

Полезные рекомендации от профессионала

Вот и вся сущность электромонтажных работ. Как Вы видите, ничего сложного нет, главное – аккуратно протянуть провод между профилями. Надеемся, что инструкция по монтажу электропроводки под гипсокартоном своими руками была для Вас интересной и полезной!

Также читают:

• Список инструментов электрика
• Как провести электропроводку в ванной комнате
• Как найти распределительную коробку в стене

Как проложить электрические провода в готовой стене

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле подключение проводов довольно просто, если у вас есть базовое понимание электрических работ. Проведение проводов через готовые стены является сложной задачей. Проложить кабели по недостроенным подвалам или чердакам достаточно просто, а вот проложить их внутри готовых стен — совсем другое дело.

Во время крупных проектов реконструкции вы можете проложить провода там, где они вам нужны, сняв гипсокартон и пропустив кабели через шпильки и потолочные полости. В других ситуациях удалять гипсокартон нецелесообразно и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если есть возможность.

Но можно добавлять или расширять цепи в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Существует несколько способов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Предполагает ли это простое расширение цепи от существующей розетки до новой розетки? Вы запускаете совершенно новый канал от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный проводки с ручкой и трубкой, новым кабелем NM? Подход, который выберет электрик, будет зависеть от объема работы, но все работы по модернизации электропроводки используют аналогичные методы.

В примере, описанном здесь, мы прокладываем простую петлю провода от одного нового места настенной коробки к другому, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проложена петлей от одной коробки вниз или вверх в подвал, подполье или чердак, а затем через балки пола, прежде чем войти в полость стойки, где находится следующая коробка.

Забавный факт

Существует третий вариант проводки. Он включает в себя прокладку поверхностной проводки (например, продуктов Wiremold) по поверхностям стен, но это может выглядеть непрофессионально — и в некоторых областях это может быть запрещено электротехническими нормами.

Рассмотреть проблемы с кодом

Не забудьте проконсультироваться с вашими местными нормами относительно требований к прокладке кабеля. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо прокладывать через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к поверхности балок. Таким образом, при прокладывании отрезка кабеля NM между новыми настенными коробками процесс может включать прокладку его через отверстия, просверленные в балках перекрытия, чтобы добраться до полости стойки.

Кроме того, убедитесь, что сечение провода соответствует силе тока в цепи. Для стандартных ответвленных цепей на 120 В используется провод 12-го калибра для 20-амперных цепей и 14-го калибра для 15-амперных цепей. Существуют также новые требования к кодам защиты от дугового замыкания: при расширении цепи, если последняя версия Национального электротехнического кодекса требует защиты от дугового замыкания, вы должны установить указанную защиту в соответствии с требованиями правил.

Прежде чем начать

Добавляя или заменяя проводку в готовых стенах, большинство электриков попытаются проложить горизонтальную часть кабеля по незавершенному чердаку, подвалу или подполью, проводя кабель вниз или вверх через полость стены, через пол или потолочные балки. , а затем вертикально через другую полость стойки к следующему отверстию коробки в стене. Для горизонтальной части кабельной трассы это может включать сверление отверстий в балках, через которые будет проходить кабель.

Это сильно отличается от того, как проводка дома подключается во время нового строительства, когда горизонтальные кабельные трассы прокладываются непосредственно через шпильки от одного места выхода к другому до того, как будут установлены поверхности стен. Но когда вы прокладываете провода в существующей конструкции, петлевой метод предотвращает дорогостоящий и трудоемкий процесс вскрытия стен и их латания после прокладки проводов.

Например, при расширении цепи электрик может проложить кабель вертикально от существующей распределительной коробки вверх на чердак или вниз в подвал, через балки к месту непосредственно над или под новым расположением коробки, а затем в эту стену. полость к новому отверстию электрической коробки. Для домашнего мастера, выполняющего эту работу, самое сложное — найти способ пробить стеновые пластины в верхней или нижней части стены, чтобы провести кабель в подвал или чердак.

Если задача заключается в простом расширении цепи, например, при добавлении дополнительной розетки в комнате, некоторые электрики удаляют молдинг плинтуса, делают надрезы в гипсокартоне в области, скрытой плинтусом, а затем сверлят отверстия для доступа через шпильки, чтобы уловить кабель. от места к месту. Это довольно простой способ прокладки кабелей от одной коробки к другой. Когда плинтусы будут переустановлены, дыры будут закрыты — заделывать их не нужно.

Нужна дополнительная помощь? Поговорите с электриком рядом с вами

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами

Получить расценки

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Искатель шипов
• Карандаш
• Пила для гипсокартона или электролобзик
• Проволочная вешалка
• Дрель с гибким валом и 1-дюймовой лопатой или сверлом
• Электромонтажная рыбная лента
• Кабельный рыхлитель
• Инструмент для зачистки проводов

Материалы

• Кабель НМ
• Электроизоляционная лента
• Электрический ящик старой работы

Ель / Кевин Норрис

1. Вырезанные отверстия для коробок

   Спланировав кабельные трассы и расположение коробок, вырежьте отверстия для электрических коробок в гипсокартоне.

   Начните с отметки желаемого места для коробки на стенах. При их установке в готовые стены электрические коробки должны располагаться между шпильками. Для этого вы должны найти расположение стоек в стене с помощью искателя стоек. Как только шпильки будут расположены, наметьте положение старых электрических коробок на стене. Убедитесь, что положение новых настенных коробок соответствует расположению других розеток в вашем доме. Розетки, например, обычно находятся на высоте от 12 до 18 дюймов над полом.

   Вырежьте отверстия для коробок по контуру с помощью пилы для гипсокартона или электролобзика. Важно убедиться, что вы не разрезаете существующие электрические провода, водопроводные трубы или другие механизмы, поэтому будьте осторожны, когда начинаете резать, чтобы проверить, что находится внутри стен. Вырез должен точно соответствовать контуру электрической коробки.

   Ель / Кевин Норрис

2. Просверлите отверстия в настенной пластине

   После того, как в стене будут вырезаны отверстия под коробки, вам нужно будет просверлить отверстия для доступа в стеновой пластине в нижней или верхней части полости стойки. Эти отверстия будут использоваться для протягивания кабеля вниз в подвал или подполье или вверх на чердак, чтобы провести кабель от коробки к коробке.

   Предупреждение

   Если чердак является вашим единственным местом для прокладки кабеля, вам может понадобиться вырезать еще одно маленькое отверстие в поверхности стены, высоко в стене, чтобы получить доступ для сверления через верхнюю пластину стены. Это отверстие можно залатать, как только работа с проводкой будет завершена. На середине стены также могут быть противопожарные блоки, и в этом случае вам нужно будет вырезать небольшое отверстие, идущее выше и ниже блока, чтобы просверлить его и пропустить новый провод через блок.

   Вставьте сверло-лопату или сверло в гибкий удлинитель сверла, установленный в дрели, затем вставьте сверло через отверстие в стене и отцентрируйте удлинитель в полости стойки, чтобы сверло плотно прижалось к стенной пластине. Приложите сильное давление, когда вы просверлите пластину в подвале, подвале или чердаке. Сверлите медленно, помня о том, что в полости балки, в которой вы сверлите, могут быть газопроводы, водопроводные трубы, электрические линии или другие опасности. Немедленно остановитесь, когда почувствуете, что сверло проникает в стенную пластину.

   Если у вас нет гибкого бурового стержня, вы можете просверлить отверстия в стеновой плите с помощью прямой лопаты или сверла при бурении на чердаке или в подвале. Однако вам нужно будет тщательно измерить, так как настенная пластина может быть не видна через обшивку на полу или потолке.

   Ель / Кевин Норрис

3. Найдите просверленное отверстие

   Хотя это редко является проблемой в доступном подвале или чердаке, если ваш дом построен над подвалом или имеет низкий узкий чердак, может быть трудно найти отверстие, которое вы просверлили в настенной пластине.

   Начните с того, что вставьте длинную проволоку в отверстие, которое вы только что просверлили (хорошо подойдет разобранная проволочная вешалка). Войдите на чердак или в подполье и найдите провод, проходящий через просверленное отверстие.

   Ель / Кевин Норрис

4. Проденьте рыбную ленту

   Когда вы найдете отверстие в настенной пластине, отсоедините провод, размотайте конец монтажной ленты и вставьте его в просверленное отверстие в настенной пластине. Выдвиньте лезвие рыболовной ленты, пока оно не будет видно в отверстии настенной коробки — в идеале вы хотите, чтобы конец рыболовной ленты выходил через отверстие, которое вы прорезали в гипсокартоне.

   Этот и последующие шаги будут проще всего, если у вас есть помощник на другом конце, чтобы извлечь рыбную ленту через отверстие в стене, когда она проходит в полость стены. Короткий отрезок проволоки для вешалок иногда может облегчить зацепление рыболовной ленты и извлечение ее через отверстие в стене.

   Ель / Кевин Норрис

5. Прикрепите кабель к рыболовной ленте

   После того, как лезвие рыболовной ленты будет извлечено через отверстие в стене, размотайте достаточное количество кабеля NM, чтобы завершить запланированную прокладку кабеля. Не забудьте оставить около 2 футов лишнего кабеля на каждом конце. Растяните кабель и раскрутите его.

   Зачистите примерно 6 дюймов внешней оболочки с одного конца кабеля, затем проденьте токопроводящие провода и оголенный медный заземляющий провод через петлю на конце лезвия рыболовной ленты. Согните провода и оберните несколько петель изоленты вокруг проводов и конца рыбьей ленты. Цель состоит в том, чтобы иметь гладкую головку, которая легко скользит через отверстие в настенной пластине, не зацепляясь.

   Ель / Кевин Норрис

6. Рыбалка на тросе

   Находясь на чердаке или в подвале, постепенно тяните за рыболовную ленту, пока помощник протягивает кабель в отверстие в стене. Может потребоваться некоторая аккуратность, поскольку кончик лезвия для ловли ленты проходит через просверленное отверстие в настенной пластине. Будьте осторожны, протягивая кабель через отверстие, так как важно не порвать оболочку кабеля. Это помогает тянуть с короткими интервалами в 2–3 фута, чтобы кабель тянулся в то же время, когда ваш помощник подает питание с другого конца.

   Совет

   При протягивании кабеля к месту выключателя вы можете столкнуться с противопожарными блоками — горизонтальными участками рамы, которые блокируют полость стойки. Это может стать очевидным только тогда, когда вы пытаетесь провести рыболовную ленту через полость. В этом случае у вас нет другого выбора, кроме как найти другой маршрут или прорезать отверстие в гипсокартоне, чтобы просверлить противопожарный блок для прокладки кабеля.

   Ель / Кевин Норрис

7. Завершить прокладку кабеля

   Проведите свободный конец троса к следующему месту впадины шпильки. Обязательно используйте утвержденные методы крепления — просверлите отверстия в балках или прикрепите кабель скобами, где это необходимо.

   Зачистите конец оболочки, прикрепите провода к рыбной ленте и зафиксируйте их скотчем. Затем протяните кабель через настенную пластину и выведите его из следующего отверстия настенной коробки. Убедитесь, что кто-то надежно держит противоположный конец кабеля, пока вы протягиваете его к следующему месту, чтобы избежать протягивания кабеля в стену, где вы не можете дотянуться до него.

   Вы завершили прокладку кабеля.

   Ель / Кевин Норрис

   Наконечник

   Профессиональные электрики часто используют смазку для покрытия кабеля, когда он протягивается через настенные панели. Кабельная смазка делает кабель скользким и снижает вероятность разрыва оболочки при прохождении через просверленное отверстие. Это также снижает усилие, необходимое для протягивания кабеля. Вы также можете использовать веревку и небольшой груз, чтобы ловить проволоку.

Руководство по прокладке внутристенной проводки для домашнего аудио/видео

Руководство по прокладке внутристенной проводки для домашнего аудио/видео

Джим Ричардсон проработал на Кратчфилд в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. повезло седьмому сотруднику (или № 007, как он выразился), носившему множество шляп в разных отделах, в том числе в написании статей для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993 годами, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к нашему 1995, а также помог запустить первые итерации наших онлайн-инструментов для подбора автомобиля.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Лучшие звуковые панели 5.1 на 2022 год

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор

Подходит ли Dolby Atmos для музыки?

Что вам нужно знать о ATSC 3.0

Консультант Crutchfield Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Можете ли вы сами провести внутреннюю электропроводку?

Законно ли это?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к тыловым динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросите проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

• 16/2 — провод 16-го калибра с 2 жилами
• 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько проволоки нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
2. Прибавьте от 10 до 15 процентов: ваш запланированный маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.

Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть несколько умных решений, таких как балуны, в которых используется сетевой кабель, рассчитанный на использование в стене, коаксиальный кабель (RG-6) или даже оптоволоконный кабель для передачи аудио- и видеосигналов на большие расстояния.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны «грубые» или «сохраняющие отверстия»

Эти кронштейны для встраиваемых в стену и потолок громкоговорителей экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0003

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Распределительные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите распределительную коробку, достаточно глубокую, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без спинки обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Гвоздьные пластины

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или менее от поверхности любой деревянной части вашего дома (стойка, балка, плита, блок или скоба) или надрезаете какую-либо деревянную часть, вы

Гвоздьные пластины защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провода должны поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Studfinder

Прежде чем приступать к установке в готовом помещении, вы захотите приобрести хороший studfinder. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты

• Лазерный уровень или меловая леска
• Электродрель размером 1/2 дюйма или больше. много работы в незавершенных помещениях.
• Набор перфораторов от 1/4″ до 1-1/2″. (Профессиональные монтажники используют более дорогие сверла и коронки, потому что они облегчают работу.)
• Ножовка по гипсокартону
• Стремянка
• Защита глаз, рабочие перчатки и респираторы
• Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Норм показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, чтобы не откусить больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек — 25%.

Просверлите отверстия в центре каждой шпильки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните как минимум 2 фута провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Перевязка проводов

После того, как провод или пучок проводов протянуты к выходу, их необходимо заправить. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

• Поддерживайте провод в пределах 1 фута от соединительной коробки или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
• Гипсокартон закроет ваш провод, поэтому сфотографируйте или измерьте место, чтобы вы могли найти провод после того, как гипсокартон будет установлен.
• Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка кабеля через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, изогнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Дополнительную информацию о выборе и подтверждении мест установки встраиваемых в стену устройств см. в нашем руководстве по установке встроенных динамиков.

Штукатурка и решетчатые стены

Если в вашем доме штукатурка и решетчатые стены или потолки, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке проводов

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

• Снимите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
• Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене – одно для настенной пластины, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно провести провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет незавершенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломиком. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обшивкой двери.

Подденьте молдинг от дверного проема с помощью стамески, небольшого лома или шпателя. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть провод из одного места в другое, вам необходимо прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.

Вы также можете поискать в местном хозяйственном магазине различные виды рыболовных лент, предназначенных для более эффективной работы на таких сложных участках.

Ремонт и очистка гипсокартона

Если вы вырезали какие-либо дыры, которые не сработали, вам нужно будет их залатать.
