Проводка отопления: Разводка отопления от котла в частном доме — схемы разводки труб отопления в доме

Разводка отопления от котла в частном доме — схемы разводки труб отопления в доме

Эффективность работы отопительной системы зависит не только от правильного подбора котла по мощности, установки нужного количества радиаторов, но и выбора оптимального варианта их подключения. Разводка отопления в частном доме определяет способ попадания теплоносителя в радиаторы, температуру их нагрева, а значит и микроклимат в помещениях.

Варианты разводки отопления в частном доме

Разводка отопления от котла в частном доме может осуществляться тремя различными способами.

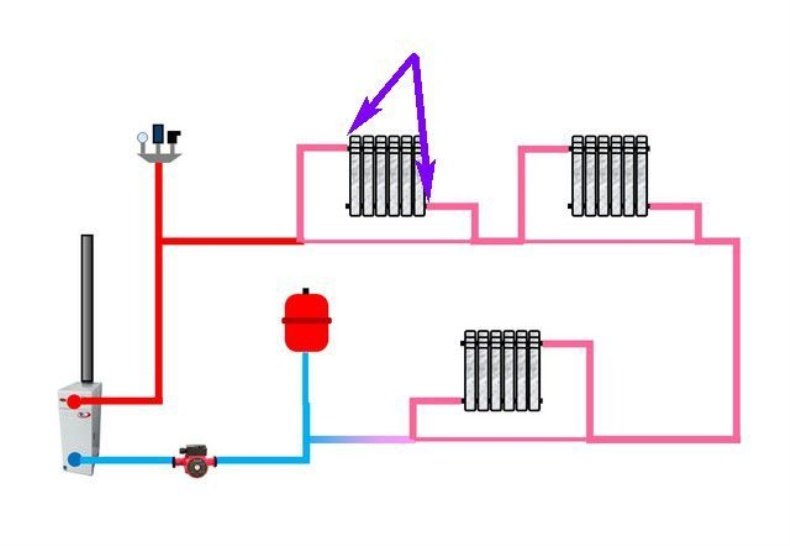

Однотрубная разводка отопления дома

Однотрубную схему еще можно встретить в зданиях, но в современных коттеджах она практически не встречается. Второе название этой схемы – «ленинградка». Оно возникло вследствие того, что данный вариант еще в довоенное время активно использовался в Ленинградской области и был изобретен местными специалистами.

Перемещение теплоносителя происходит на всем протяжении отопительной системы по единому трубопроводу. Разводка отопления от котла представляет собой кольцо. Оно начинается и заканчивается в теплогенераторе. На всем протяжении этого кольца последовательно подключены отопительные радиаторы.

Единственное достоинство данного метода – экономичность и простой монтаж. Но эффективность очень низкая, особенно если сравнивать с более современными вариантами.

Пройдя поэтапно сквозь все отопительные приборы, рабочая жидкость заметно остывает. Тепловая отдача отопительных приборов, дальних от теплогенератора в цепочке, намного ниже, чем у расположенных близко к источнику. Вследствие этого для эффективного отопления дома необходимо приобретать более мощный котел. Данное обстоятельство нивелирует экономию на трубопроводе, особенно если требуется обеспечение отопления в частном доме повышенных габаритов.

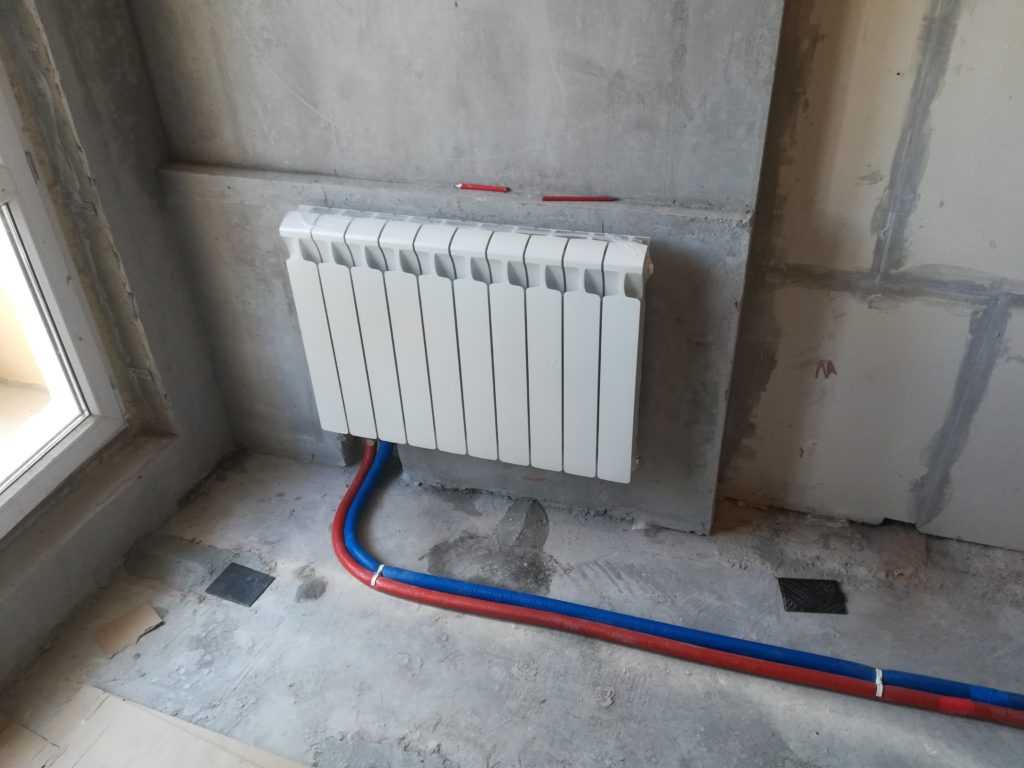

Двухтрубная разводка отопления дома

В отличие от предыдущего варианта, в данной ситуации имеются две магистрали. По одной из них (прямой) жидкость перемещается от теплогенератора последовательно ко всем батареям. По второй (обратной), к которой производятся отводы от отопительных приборов, она направляется обратно в котельную. Снижение температуры теплоносителя при данном методе отопления в частном доме тоже возникает, особенно в дальних батареях, но оно существенно меньше, чем в предыдущем случае.

 Разводка труб отопления в доме данным способом имеет существенный недостаток – наличие большого количества соединений. Этим и объясняется второе ее название – тройниковая. Стыки трубопроводов влияют на надежность системы. Поэтому существуют ограничения на применяемые материалы и методы их укладки. В частности, не желательна скрытая укладка труб отопления из полипропилена.

Рекомендуемый материал для скрытой прокладки двухтрубки – сшитый полиэтилен. При открытом способе допускается использование полипропиленовых магистралей. Они выглядят эстетично, а возможное протекание в участках стыков легко обнаружить и (с помощью специалистов) устранить.

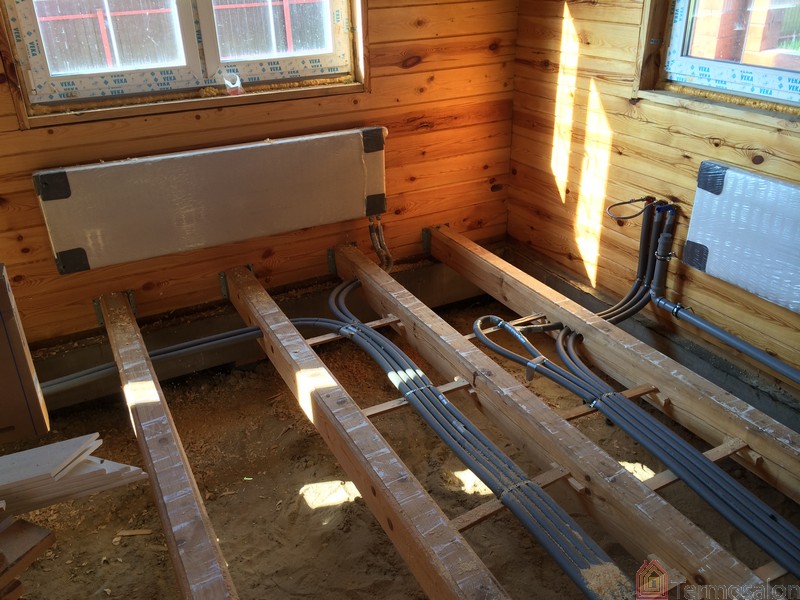

Коллекторная разводка отопления в доме

Этот способ наиболее эффективен. При его использовании каждая батарея индивидуально подсоединяется к коллекторной группе посредством прямого и отводного трубопровода. Остывания жидкости, если используется данная разводка отопительных труб, в случае их грамотного монтажа не происходит. Однако ее реализация наиболее затратная как по используемым материалам, так с точки зрения трудоемкости.

Вертикальные схемы разводки

Двух- и однотрубные схемы возможно реализовать вертикальным или горизонтальным методом.

Вертикальная разводка производится в коттеджах с количеством этажей, равным 2 или более. При этом, к вертикально смонтированным стоякам подсоединяются батареи.

Существуют варианты систем с верхним или нижним розливом. Вариант с верхним розливом оптимально использует разность давления жидкости теплого и охлажденного участков отопительного контура. Поэтому его часто можно встретить в системах с естественной циркуляцией. При наличии циркуляционного насоса такая схема сохраняет работоспособность, если он вышел из строя — происходит перестройка на гравитационный принцип.

При нижней подаче нужно организовать принудительное перемещение теплоносителя. Это удорожает систему отопления частного дома, однако, этот механизм дает больший эффект. Помимо этого, нижняя подача жидкости в радиаторы позволяет использовать меньшую суммарную протяженность трубопровода.

Горизонтальные схемы разводки

Горизонтальная схема разводки отопления в частном доме с нижней подачей реализуема, как при коллекторной, так и при одно- и двухтрубной системе. Горизонтальные трубопроводы, подходящие к радиаторам и отходящие от них, предпочтительнее стояков в плане эстетики. Их можно прокладывать скрыто — под полами или в естественных нишах на уровне пола. Вариант гравитационной циркуляции жидкости в контуре при горизонтальной разводке отопления в доме практически не применяется вследствие ее неэффективности, поэтому необходимо приобретение и установка циркуляционного насоса.

Существует три варианта горизонтальной разводки

1. Коллекторный. Был рассмотрен выше. Наиболее эффективный вариант для обогрева помещений большой площади
2. Тупиковый. Реализуется только в двухпроводных системах. Нагретый теплоноситель от котла по подающей трубе попадает в радиатор, а затем, отдав тепловую энергию, течет уже в противоположном направлении. Этот способ наиболее экономичный с точки зрения расхода трубопровода, но длина контура в этом случае велика (к тому же протяженность различных контуров разная), что делает затруднительным регулировку системы
3. Попутный. В отличие от тупиковой разводки отопления частного коттеджа, рабочая жидкость в подающих и обратных магистралях перемещается не в противоположном, а в одинаковом направлении. Все циркуляционные контуры одинаковы по длине, это значительно облегчает регулировку. Но большая суммарная длина трубопроводов приводит к удорожанию системы. Особенно оно заметно, если речь идет об обогреве больших помещений.

Выбор труб для отопления

Эффективное теплоснабжение помещений зависит не только от мощности источника тепла, количества секций радиаторов и от того, насколько грамотно выбрана схема разводки отопления в частном доме. Многое определяется тем, насколько правильно подобраны отопительные магистрали.

Главными критериями, по которым осуществляется выбор отопительных трубопроводов:

• Диаметр их сечения. Чем он больше, тем выше пропускная способность магистралей, меньше нагрузка на их стенки на разрыв. С другой стороны, увеличение этого параметра приводит к повышению стоимости системы. Наиболее грамотный подход – расчет диаметра труб на этапе проектирования. Но если проект не был выполнен или был недостаточно детализирован, стоит иметь в виду, что наружный диаметр стояков и лежаков при горизонтальной отопительной разводке в частном доме составляет 25-32 мм, а диаметр подводов к радиаторам – 16-20 мм
• Мощность котла. Чем она выше, тем больше температура теплоносителя. Соответственно, необходимо подбирать магистрали, которые будут по паспортным значениям стабильно это температурное воздействие выдерживать
•  Площадь отапливаемого пространства
• Вид прокладки магистралей отопления в доме – скрыто или открыто
• Используемый вариант разводки
• Предельное давление в системе, вероятность возникновения гидроударов. Они чаще всего происходят в централизованной отопительной системе. В автономных системах есть возможность предотвращать гидроудары, установив группу безопасности и расширительный бак. Однако полностью исключить их вероятность нельзя

Материал отопительных трубопроводов

Большое значение имеет материал трубопроводов. Разводка отопления в доме может бы ть выполнена с использованием трубопроводов из следующих материалов:

Сталь (обычная или нержавеющая)

Ее преимущества – высокая теплопроводность, прочность (позволяет выдерживать перепады давления и другие механические воздействия), низкий коэффициент теплового расширения, длительный срок службы. Трубы из «черной» стали сравнительно недорогие.

Недостатки – большой удельный вес (как следствие – повышенная трудоемкость монтажа), невозможность гибких соединений без специальных отводов. Кроме того, недостатком обычной стали является подверженность коррозии, а нержавеющей – высокая цена;

Медь

Существуют отожженные и неотожженные медные трубы. Процесс отжига состоит в нагреве до высокой температуры с последующим резким охлаждением. Неотожженные трубопроводы очень прочные (могут выдерживать давление в системе до 400 Мпа), но не обладают должной гибкостью. После отжига прочность значительно уменьшается, но приобретается эластичность и устойчивость к температурным перепадам.

Разводка отопления от котла в частном доме медью обладает достоинствами: низкий по сравнению со сталью удельный вес, стойкость к воздействию высоких температур, низкий коэффициент теплового расширения, эстетичный внешний вид (поэтому медные трубопроводы часто используют при открытом монтаже).

Однако следует помнить, что медь вступает в электрохимическую реакцию с алюминием, поэтому нельзя медные трубы состыковывать с алюминиевыми радиаторами. Другие недостатки – чувствительность к составу теплоносителя (твердые фракции могут повредить внутренние стенки из-за мягкости металла), высокая цена самих труб и фитингов.

Полипропилен

Этот материал не подвергается коррозии и к химическому воздействию, доступен по цене. Кроме того, у него низкий удельный вес, поэтому разводка труб отопления из полипропилена — несложный процесс. Они хорошо смотрятся в интерьере помещений, часто укладываются при открытом монтаже в двухтрубной системе.

Главные недостатки — низкая устойчивость к гидроударам (в первую очередь это касается неармированного полипропилена), и к высокой температуре теплоносителя. Некачественный монтаж соединений может легко привести к потере герметичности. Поэтому полипропиленовые трубопроводы не рекомендуется укладывать скрытым способом в тройниковой системе, где много стыков.

Сшитый полиэтилен

Основные преимущества — эластичность, высокая прочность (материал способен выдерживать давление до 10 бар), небольшой удельный вес, устойчивость к высоким температурам и химическим воздействиям, простота монтажа и обжима фитингов, гладкая внутренняя поверхность (что практически исключает вероятность засоров). Кроме того, полиэтиленовые трубы имеют длительный срок службы — до 50 лет.

Недостатки — высокая цена, низкая способность держать форму. Из-за этого, при открытом монтаже, трубопроводы провисают, их приходится фиксировать часто расположенными хомутами. Это портит интерьер помещений. Поэтому (а также в силу высокой прочности соединений) полиэтиленовые магистрали применяются при монтаже скрытым способом.

Металлопласт

Этот материал устойчив к высокой температуре и химическим воздействиям, обладает высокой прочностью. Трубы из него можно состыковывать со стальными участками. Это важно, когда приходится заменять участок отопительного контура.

Однако металлопластик критичен к низким температурам — при замерзании теплоносителя они могут лопаться. Еще один недостаток – низкая устойчивость к воздействию УФ-лучей.

Советы и рекомендации

• Перед тем, как приобретать материалы и производить укладку магистралей рекомендуется заказать проект будущей отопительной системы. Это значительно уменьшит вероятность ошибок. Если проект по каким-либо причинам не выполняется, то необходимо произвести инженерные расчеты – теплотехнический и гидравлический
• Если осуществляется скрытая разводка труб отопления в доме по тройниковой схеме, необходимо использовать трубопроводы из сшитого полиэтилена (это более предпочтительный вариант) или металлопласта с пресс-фитингами. Эта схема предполагает большое количество соединений, поэтому предъявляются повышенные требования к их надежности
• Если выполняется скрытая прокладка труб отопления в частном доме, то перед тем, как скрыть магистрали в полу, необходимо выполнить гидравлические испытания. В случае обнаружения неполадок устранить их и протестировать повторно. И только после этого заливать или закрывать трубопроводные магистрали
• При открытом монтаже следует отдавать предпочтение магистралям из меди или полипропилена как наиболее эстетичным
• В системах с гравитационной циркуляцией теплоносителя котел целесообразно устанавливать ниже уровня отопительных радиаторов. Наилучший вариант — использование для этих целей подвальных или цокольных помещений. Чем больше будет разница по высоте, тем выше будет давление в системе, и тем эффективней она будет работать
• Если по каким-либо причинам затруднительно осуществить скрытую укладку трубопроводов, но при этом есть желание не испортить интерьер помещений, то магистрали можно спрятать в пластиковых кабель-каналах. Другой вариант — использовать для этих целей гипсокартонную перегородку, за которой производить монтаж магистралей
• Если разводка отопления в частном доме производится по тупиковой горизонтальной схеме, рекомендуется производить балансировку. Она заключается в установке дросселей на ближайшие к источнику тепла радиаторы. Это делается для ограничения циркуляции теплоносителя через эти радиаторы. В противном случае основной поток будет проходить через них, а в дальних радиаторах теплоноситель будет постепенно остывать
• При прокладке отопительных магистралей следует избегать резких последовательных переходов по высоте (подъемов и спусков). В образовавшихся «горках» будет накапливаться воздух, препятствующий циркуляции теплоносителя. Если такая траектория необходима, и сделать по-другому нельзя, вверху устанавливаются клапаны, через которые воздух будет своевременно выпускаться
• При использовании трубопроводов из сшитого полиэтилена и металлопласта настоятельно рекомендуется использовать инструмент и фитинги, которые изготавливают производители или рекомендуемые ими. В противном случае качество соединений может оказаться низким, что может привести к нарушению герметичности
• Если применяется коллекторная разводка труб отопления в частном доме, и планируется монтаж, как радиаторов, так и водяных «теплых полов», необходимо, на «теплые полы» подавать теплоноситель, температура которого существенно ниже. Температура жидкости в радиаторах при необходимости может достигать 80-90 градусов С, в то время, как в трубах «теплых полов» она не должна превышать 50-55 градусов С. Превышение этой температуры может привести к повреждению напольного покрытия
• При однотрубной отопительной системе не рекомендуется установка более 5-6 радиаторов. В противном случае дальние от котла батареи будут очень плохо прогреваться и, соответственно, в помещениях будет низкая температура
• Если трубы соединяются друг с другом с помощью пайки, не следует передерживать паяльник в месте их соединения. Это может привести к уменьшению в этом месте внутреннего диаметра магистрали, созданию «узкого места» в системе
• Желательно, чтобы длина отопительного контура при естественной циркуляции теплоносителя не превышала 30 метров, иначе равномерного прогрева может не происходить. В этом случае следует приобрести и установить циркуляционный насос, перейти к схеме с принудительным перемещением теплоносителя. Это является эффективным решением проблемы

Существуют и другие нюансы, которые необходимо учесть при организации системы теплоснабжения коттеджа. Не торопитесь, и перед началом работ подробно изучите технические особенности. Это поможет Вам организовать полноценный контроль над работой выбранных Вами Подрядчиков.
