Как надежно соединить алюминиевый и медный провода, исключив тем самым проблему контакта «медь/алюминий» в электропроводке / Оффтопик / iXBT Live

Практически всем (и электрикам, и людям далеким от «электричества») известно, что соединение медных и алюминиевых проводов при монтаже электропроводки категорически «противопоказано» и может привести к не только к выходу из строя электропроводки, но и к возникновению пожара. Но бывают такие ситуации, когда обстоятельства вынуждают производить переход с меди на алюминий, или с алюминия на медь и, соответственно, соединять медные и алюминиевые провода.

Соединять медные и алюминиевые провода просто методом скрутки нельзя ни в коем случае. Нельзя их соединять (скручивать) между собой потому, как такое соединение может привести к серьезным проблемам в электропроводке из-за ухудшения со временем электрического контакта между медными и алюминиевыми проводниками (а это приводит к сильному нагреву (сначала только в месте непосредственного соединения, а затем нагрев распространяется «дальше и глубже»), постепенному разрушению изоляции проводов и, как следствие, короткому замыканию). Специалисты обычно называют три основные, на их взгляд, причины возникновения со временем нагрева из-за ухудшения контакта в месте соединения медных и алюминиевых проводов. Это электрохимическая коррозия (так как медь и алюминий вместе образуют «гальваническую пару»), оксидная пленка (образующаяся на поверхности проводников и ухудшающая электропроводность в месте контакта) и не одинаковое изменение формы проводников из меди и алюминия (при многократных циклах нагрева-охлаждения из-за разного коэффициента теплового расширения меди и алюминия). Не могу сказать в какой степени и какой, или какие из этих факторов (и только ли они) влияют, или могут влиять на ухудшение с течением времени контакта между алюминиевыми и медными проводами в скрутке, но факт есть факт -скрутка алюминия и меди со временем начинает греться . И греется тем больше, чем бОльший ток проходит по сети.

Для создания «долговечного» и надежного контакта между алюминиевыми и медными проводами, не следует допускать непосредственного контакта меди и алюминия между собой (а если такой контакт неизбежен, необходимы дополнительные действия, обеспечивающие надежность контакта), для чего можно использовать следующие методы соединения:

Самый простой метод соединения проводов — это скрутка. И хоть данный метод, мягко говоря, не приветствуется правилами устройства электроустановок, он до сих пор часто применяется при монтаже электропроводки в жилых помещениях. И если уж делается скрутка из проводов меди и алюминия, то для достижения надежного и долговечного контакта между этими проводниками, необходимо залудить провода перед скручиванием и затем пропаять конец готовой скрутки. Необходимо отметить, что для лужения алюминиевого провода необходима специальная кислота.

Соединение скруткой медного и алюминиевого проводов с последующей пайкой обычно применяется в распределительных коробках при монтаже скрытой электропроводки или при замене участка электропроводки.

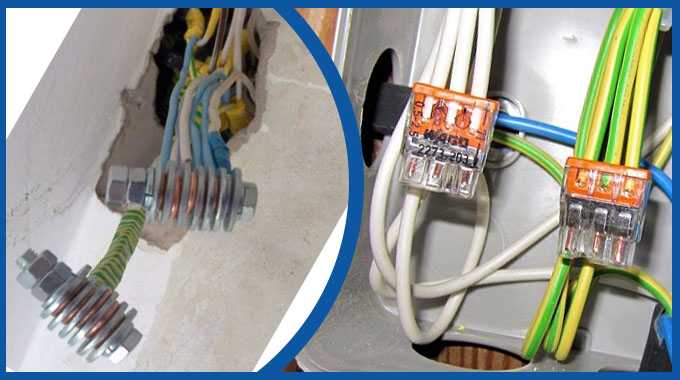

Болтовое соединение медного и алюминиевого провода (с шайбой в качестве разделителя) создает довольно таки надежный контакт, но имеет (по сравнению с паяной «навечно» скруткой), пару минусов. Со временем возможно ослабление болтового соединения, поэтому обязательно применение граверной шайбы, предотвращающей раскручивание болтового соединения. Но, даже при применении гравера, все равно (хоть и довольно редко), но такому соединению может потребоваться дополнительная затяжка. Так-же такое соединение, из-за его габаритов, довольно затруднительно использовать в распределительных коробках, имеющих небольшой объем внутреннего пространства.

Соединение медных и алюминиевых проводов с помощью винтовой клеммной колодки актуально в случае, когда скрытая электропроводка выполнена из алюминия, а настенные или потолочные светильники, подключаемые к электропроводке, имеют многопроволочные (гибкие) медные провода. Этот метод соединения довольно надежен, прост и быстр. Главное, во время монтажа, не переусердствовать с затяжкой винта, чтобы не передавить винтом провод, или не сорвать резьбу крепления. Со временем такому соединению может потребоваться небольшая дополнительная затяжка винта.

Соединение медных и алюминиевых проводов с помощью кабельной гильзы обеспечивает надежный электрический контакт, долговечно, не требует дополнительных действий по восстановлению надежности контакта с течением времени. Соединение с помощью гильзы является неразъемным. Соединительные гильзы могут быть как обычными, металлическими, так и специально созданными для задачи, описываемой в данной статье — медно-алюминиевыми. Желательно, чтобы сечение используемых для соединения медных и алюминиевых проводов было одинаковым, или близким по размеру. При условии выполнения надежной электрической изоляции гильзы, данное соединение может быть использовано для укладки в штробу при восстановлении скрытой электропроводки в месте повреждения или выхода из строя провода. Относительными минусами использования для соединения проводов кабельных гильз, можно назвать необходимость приобретения обжимного устройства и «одноразовость» самих гильз.

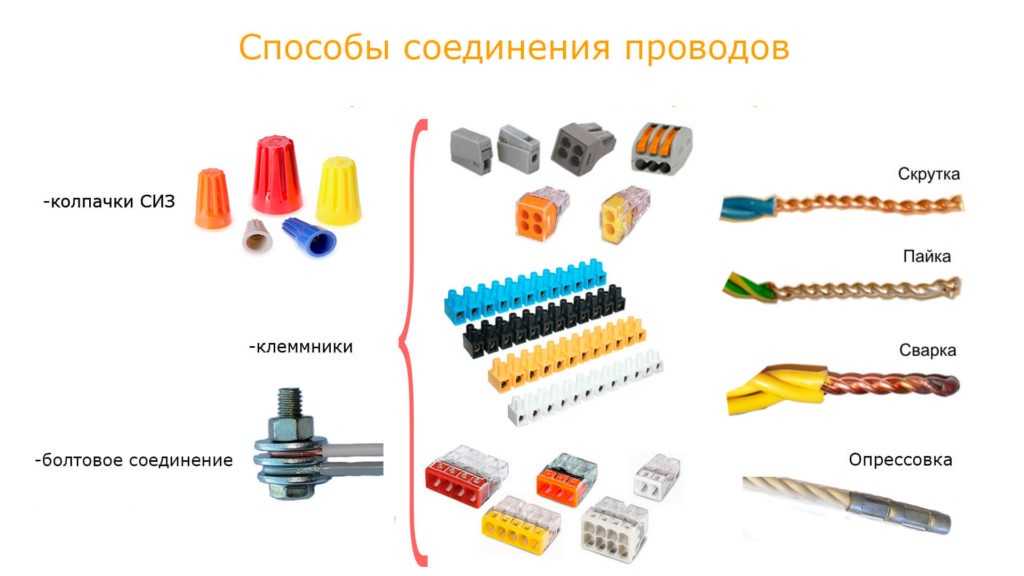

Это самые распространенные методы соединения медных и алюминиевых проводов «в быту». Для соединения меди и алюминия в «большой энергетике» используются еще и соединительные кабельные муфты, ответвительные зажимы, концевые наконечники и т.д. Но это уже совсем другая история…

Новости

Публикации

Существует достаточно много технологий печати, например, LOM (послойное склеивание плёнок), MJM (Многоструйное моделирование), SLS (Выборочное лазерное спекание) и подобные, и все мало…

Зачастую китайские товарищи не уделяют должного внимания качественному переводу на русский язык или же забывают про локализацию в принципе. С таким положением дел мириться не нужно, пришлось взять…

Если раньше разработкой (бытовой и не только)
техники занимались исключительно инженеры, в то последнее время инициатива
перешла в руки маркетологов, которые, для создания эффектной картинки,…

В этом обзоре протестируем погружной блендер от компании Scarlett под названием SC-HB42F84. Протестируем все насадки, а также посмотрим на уровень шума, распаковку и комплектацию. Помимо этого,…

Я всегда интересовался современными технологиями и различными гаджетами, такими как фитнес-браслеты и смарт часы, которые начал использовать еще со времен первого браслета Mi Band (в этом браслете. ..

Содержание Введение Блокчейн Криптовалюта Монеты Токены Утилитарные токены (utility tokens) Инвестиционные токены (security tokens) Сырьевые токены (asset-backed…

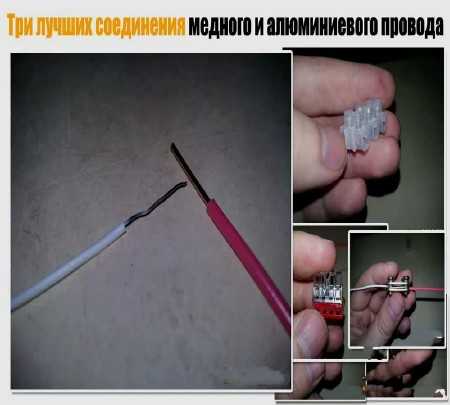

Как соединить медный и алюминиевый провод правильным способом

Содержание:

1 Скрутка двух проводов
2 Резьбовой контакт
3 Как провести правильно контакт резьбовым соединением
4 Неразъемное соединение
5 Контакт в клеммной колодке
6 Клеммник
7 Wago
8 Орехи

Еще достаточно много квартир, в которых электрическая проводка сделана алюминиевыми проводами. А так как производители осветительных приборов и электротехники перешли на медные питающие кабели, то вопрос, как соединить медный и алюминиевый провод, сегодня еще актуален. Ввиду того, что медь и алюминий имеют разные электрические потенциалы, то между ними обязательно будет образовываться напряжение. Если бы эта связка двух металлов располагалась в вакууме, то соединение прослужило бы вечно. Что нельзя сказать о воздушной атмосфере, где присутствует влажность. Она и является катализатором химических процессов внутри контакта меди и алюминия.

Специалисты давно пришли к мнению, что разность потенциалов больше 0,6 мВ уже опасна для соединений проводов. Долгосрочным такой контакт не назовешь. Что касается меди и алюминия, то между ними электрический потенциал равен 0,65 мВ, что выше нормы. Получается гальваническая пара, как в батарейке. Поэтому соединять их в электрической проводке не разрешается. Но что делать тем, у кого в квартире или доме схема разводки проводов алюминиевая? Есть несколько выходов.

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Резьбовой контакт

Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без проблем весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сегодня востребованным. Правда, его обычно используют для стыковки проводов большого сечения. Количество соединяемых электрических линий будет ограничено лишь длиною болта (винта).

Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее сделаны все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. То есть, всем присутствующим в связке металлам окисление не грозит. Прочность соединения алюминиевых проводов с медными в данном случае обеспечивает хорошо проведенный зажим гайки. Между двумя жилами устанавливаются стальные шайбы, как ограничитель или разрыватель контакта.

Внимание! В процессе эксплуатации резьбового соединения необходимо позаботиться о том, чтобы под действием колебаний здания не произошло самопроизвольное откручивание гайки. Это приведет к ослаблению контакта. Поэтому под плоскую шайбу обязательно укладывается шайба Гровера.

Как провести правильно контакт резьбовым соединением

Чтобы правильно соединить алюминиевые и медные провода между собой, необходимо:

Удалить изоляционный слой на длину, равную четырем диаметрам болта. Если используется болт М6, то длина открытого участка должна быть 24 мм.
Если жилы уже имеют окисление на поверхности, то надо их очистить.
Концы сворачиваются в кольца диаметром чуть больше диаметра болта.
Теперь в последовательности надеваются на болт: простая плоская шайба, один любой провод, плоская шайба, второй провод, еще шайба плоская, шайба Гровера и гайка, которая закручивается до упора.

Обратите внимание, что для зажима таким способом проводов сечением не более 2 мм², можно использовать болт М4. Если медный провод обработан припоем, то между двумя жилами укладывать шайбу не обязательно. Конец многожильного медного кабеля надо обязательно обработать припоем.

Неразъемное соединение

Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.

Очищаются от изоляции концы, как и в предыдущем варианте.
Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
Сначала надевается алюминиевый конец.
Затем плоская шайба.
Медный конец.
Еще одна шайба.
Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.

Контакт в клеммной колодке

Такой вид соединения медного и алюминиевого провода чаще всего используется в осветительных приборах. Колодки приходят в комплекте со светильниками. По надежности соединения они уступают резьбовым контактам, но это один из самых простых вариантов. Нет необходимости скручивать кольца, или лудить концы, проводить изоляцию. Надо зачистить провода на длину 5-10 мм и вставить в клеммные пазы устройства. Зажим производится винтом. Усилие приложить придется, особенно это касается алюминиевого провода.

Если с помощью клеммной колодки соединяются между собой медь с алюминием, то укладывать устройство под штукатурку нельзя. Оно может быть использовано только в закрытых коробах: в распределительной коробке или в колпаке светильника.

Клеммник

Wago

Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.

Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.

В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).

Орехи

Еще одна конструкция, с помощью которой можно состыковать алюминий с медью. Состоит устройство из металлического соединительного элемента пластинчатого типа и пластикового корпуса, чем-то похожего на орех. Отсюда и название.

Принцип крепления, как у резьбового варианта. Только по конструкции это две пластины, которые прижимаются друг к другу четырьмя винтами. В одной из пластин в отверстиях нарезана резьба, на которую и накручиваются винты, сжимая пластины между собой. Соединяют орехом алюминий с медью так:

Защищают концы проводников.
Один вставляется с одной стороны в специально образованный паз между пластинами.
С другой стороны, вставляется второй. Здесь важно, чтобы два провода (алюминиевый и медный) не соприкоснулись внутри соединительного устройства. Поэтому в состав ореха входит дополнительная пластина из стали, которая располагается между зажимными элементами. Так вот один провод необходимо расположить сверху этой пластины, второй под ней. Это и обеспечит отсутствие контакта между медным и алюминиевым проводами.
Винты зажимаются до упора, что обеспечивает надежность контакта.
Конструкция закрывается подпружиненным корпусом.

Сегодня производители предлагают большое разнообразие орехов, как по мощности, так и по размерам. Существуют варианты, в которых сам корпус не открывается, и вся начинка спрятана в нем и недоступна. Подключение производится путем вставления конца провода в гнездо, где он зажимается винтом. Есть орехи с зубчатым подключением, надо просто вставить проводник в паз, где произойдет сжатие при помощи зубьев, что обеспечит надежность контакта.

Возвращаясь к вопросам, можно ли соединять, и как правильно соединить медный и алюминиевый провода, нужно сделать обобщение, что вариантов-то немало. У каждого есть свои плюсы и минусы, но под необходимые требования можно выбрать один правильный, который создаст условия длительной эксплуатации электрической схемы разводки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

проблем с электричеством из алюминиевых и медных проводов | Домашние руководства

Автор Fred Decker Обновлено 22 февраля 2021 г.

Алюминий и медь — два лучших проводника электричества, поэтому неудивительно, что они оба используются для домашней проводки. Медь остается золотым стандартом (так сказать) для электрических проводов, но примерно десятилетие, начиная с середины 60-х годов, алюминиевая проводка также была популярным вариантом. Дома того времени могут иметь полностью алюминиевую проводку или смесь меди и алюминия. Наличие обоих типов проводки в одном доме может представлять собой проблему или, как это ни парадоксально, ее решение.

Плюсы и минусы алюминиевой проводки

Цены на большинство товаров растут и падают в зависимости от колебаний спроса и предложения, и медь не является исключением. В 1960-х цена на медь резко выросла, и экономные строители обратились к алюминию в качестве альтернативы. Это был почти такой же хороший проводник, он был физически легче — большое преимущество для электриков, таскающих катушки с этим материалом — и был значительно дешевле.

У него также было несколько заметных недостатков. Алюминиевая проводка должна быть толще медной, чтобы безопасно проводить такое же количество тока, а также она мягче и ее легче повредить. Что еще более важно, в отличие от меди, открытый алюминий теряет проводимость по мере окисления. Электрическое сопротивление создает тепло (так работают электрические плиты), так что это плохо. Кроме того, алюминий расширяется и сжимается больше, чем медь, при нагревании и охлаждении. Со временем это может привести к ослаблению соединений и возникновению дуги. Это тоже плохо.

После нескольких пожаров в 1974 году Комиссия по безопасности потребительских товаров США (CPSC) выпустила знаковое заявление, в котором алюминиевая проволока определялась как потенциальная опасность возгорания. В то время CPSC подсчитал, что за предыдущее десятилетие было построено около двух миллионов домов с алюминиевой проводкой. Он никогда не исчезал полностью, но больше не используется в доме. Дома с существующей алюминиевой проволокой были «унаследованы», поэтому домовладельцы все еще должны знать об этом.

Если у вас алюминиевая проводка

Если ваш дом был построен между серединой 60-х и серединой 70-х годов, в нем может быть алюминиевая проводка. Если с тех пор он был увеличен или подвергся частичной реконструкции, он также может содержать смесь алюминиевой и медной проволоки. Самой большой потенциальной проблемой в этих домах являются ослабленные или изношенные соединения внутри выключателей или электрических розеток. Каждый раз, когда они используются, они подвергаются небольшим физическим движениям, что в сочетании с тенденцией алюминия к ослаблению соединений со временем делает их потенциально опасными.

Сайт Family Handyman перечисляет ряд тревожных признаков проблем с электричеством. Если вы иногда замечаете «горячий» запах, как при перегреве электронного оборудования, это потенциальный признак опасности. То же самое относится и к выключателю или электрической розетке, которые горячие на ощупь или имеют видимые признаки плавления или обесцвечивания. Менее тревожным признаком является периодическое мерцание света, которое не соответствует включению прибора. Если вы видите какие-либо из этих признаков, не исследуйте и не пытайтесь ремонтировать самостоятельно. Вместо этого вызовите квалифицированного электрика.

Если ваш дом находится в подходящем возрасте, чтобы иметь алюминиевую проводку, но вы не видите никаких симптомов, стоит исключить возможность для вашего собственного спокойствия (далее, BobVila.com указывает, что это может ограничить вашу способность перепродать дом). Если перед покупкой вы провели осмотр дома, обычно упоминается алюминиевая проводка. Вы также можете нанять электрика, чтобы проверить, есть ли в вашем доме алюминий.

Алюминиевая и медная проводка вместе

Существует несколько способов сочетания алюминиевой и медной проводки в вашем доме. Если бы была построена пристройка или проведен значительный ремонт, скорее всего, использовалась бы медная проводка. Пока они хранятся отдельно, это не проблема. Однако, если медные и алюминиевые провода соединяются вместе с помощью простого скрученного соединения, это представляет дополнительную опасность из-за их разных диаметров и разной скорости расширения при нагревании и охлаждении.

Использование алюминиевой проводки с выключателями, розетками или электрическими коробками, предназначенными для меди, также может быть проблемой, потому что они плохо приспособлены к увеличенному диаметру алюминиевой проводки. Как это ни парадоксально, соединение меди с алюминиевой проволокой — если все сделано правильно — также является распространенным подходом к восстановлению.

Восстановление алюминиевой проводки

Наиболее тщательной мерой по исправлению положения в домах с алюминиевой проводкой является ее полная замена медью. Это редко бывает практичным вариантом, если только вы уже не делаете капитальный ремонт и не заложили в бюджет такой уровень затрат. Если вы ищете действенные меры по более разумной цене, есть несколько вариантов.

Один из них заключается в замене существующих электрических коробок, выключателей и розеток на аналогичные, предназначенные для использования с алюминиевой проводкой. Другой вариант — безопасно соединить отрезок меди с концом алюминиевой проводки и использовать медную часть для подключения к розеткам и выключателям.

По словам Семейного мастера, для этого есть два подходящих метода. В одном используются соединители COPALUM, обжимные соединители для тяжелых условий эксплуатации, для которых требуется специальный инструмент и сертифицированный установщик. Для другого требуется навинчивающийся разъем, который может установить любой лицензированный электрик, хотя, опять же, установщик должен позаботиться о том, чтобы затянуть винты «просто так», чтобы не деформировать более мягкий алюминиевый провод. Вам могут понадобиться электрические коробки большего размера, чтобы освободить место для разъемов.

Ссылки

Комиссия по безопасности потребительских товаров США: Рекомендации CPSC по безопасности для алюминиевой проводки в домах
Боб Вила: 13 проблем, которые могут сделать ваш дом непригодным для продажи
Семейный мастер: 10 скрытых признаков того, что в вашем доме серьезные проблемы с электричеством

Биография писателя

Фред Декер — опытный шеф-повар и плодовитый писатель-фрилансер. Он получил образование в Мемориальном университете Ньюфаундленда и Технологическом институте Северной Альберты. Его статьи публиковались на многочисленных сайтах, посвященных дому и саду, включая Our Everyday Life, GoneOutdoors, TheNest и eHow.

Электрические соединители алюминий-медь

Последнее обновление : вторник, 30 января 2018 г., Создано : воскресенье, 14 января 2001 г.

ПРОВОД РАБОТАЕТ, СОЕДИНЕНИЯ ЯВЛЯЮТСЯ ПРОБЛЕМОЙ

Алюминиевый провод хорошо проводит электричество (хотя вам нужно использовать провод на один размер больше, чем медный, для той же электрической нагрузки) и может выполнять ту же работу за меньшие деньги. Деньги. Так что недолгое время его использовали в домах для штатной проводки. Затем наступил «кризис алюминиевой проводки», который на самом деле был связан не столько с самим проводом, сколько с его соединением со светильниками или с другими проводами. Алюминиевая проводка может быть совершенно безопасной, если вы используете правильные выключатели и розетки и принимаете особые меры предосторожности при подключении к медному проводу.

ДВЕ ПРОБЛЕМЫ, КОТОРЫЕ НЕОБХОДИМО РЕШИТЬ

Две проблемы заключаются в том, что алюминиевая проволока расширяется и сжимается при изменении температуры, как и медная проволока, но алюминий имеет тенденцию терять свою круглую форму и становиться овальной, в то время как медь сохраняет свою первоначальную форму. и размер. Таким образом, при большом количестве циклов расширения и сжатия алюминиевая проволока расплющивается и может расшататься под головками обычных винтов, вызывая искрение. Вторая проблема заключается в том, что оболочка провода может окисляться, снижая его электропроводность, особенно при соединении алюминиевого провода с медным.

В первой задаче каждый раз, когда алюминиевый провод подключается к какому-либо приспособлению, это должно быть приспособление, предназначенное для алюминиевого провода — оно будет иметь обозначение «Al» или «Alu», напечатанное справа. на выключателе или розетке. В этих приспособлениях используются алюминиевые винты, а не латунные. Чтобы избежать необходимости всегда покупать специальные приспособления, многие люди добавляют короткий медный провод к концу алюминиевого провода (мы называем это косичкой), который затем позволяет вам прикрепить медный провод к любому приспособлению. Но место соединения медного и алюминиевого провода стало предметом споров.

МНОГИЕ Оспаривают БЕЗОПАСНОСТЬ УТВЕРЖДЕННЫХ ФИОЛЕТОВЫХ КОЛПАЧКОВ

Вторая проблема заключается в том, что официально, согласно CSA в Канаде и UL в кремы-оксиданты, все будет хорошо. Но одна группа домашней инспекции (www.inspectapedia.com) убедила Комиссию по безопасности потребительских товаров США (агентство по надзору за потребителями федерального правительства США) публично заявить, что эти разъемы в лучшем случае являются временным решением. Тем не менее, они по-прежнему официально одобрены как в США, так и в Канаде. Компании, продающие разъемы, стараются сделать так, чтобы все выглядело просто, поэтому они даже зашли так далеко, что заявили, что вам не нужно скручивать провода, прежде чем надевать разъем. Для меня это срезание углов, которые не следует срезать.

Если алюминиевая и медная пары проводов не имеют хорошего электрического контакта между собой, будучи тесно скрученными вместе и покрытые антиоксидантным кремом, чтобы гарантировать, что поверхность алюминия не потеряет своей проводимости, то электричество идет по пути наименьшего сопротивления, то есть по спиральной резьбе внутри соединителя. Но эта спиральная нить недостаточно велика, чтобы пропускать большой ток, и на указанном выше веб-сайте показаны реальные примеры того, как эта спираль нагревается докрасна, и весь разъем взрывается пламенем.

ОБЖИМ ДЛЯ ОБЖИМА ДЛЯ ОБЕСПЕЧЕНИЯ КОНТАКТА МЕЖДУ МЕДНЫМИ И АЛЮМИНИЕВЫМИ ПРОВОДАМИ

По словам этих защитников безопасности, существует только один способ надежного соединения алюминий-медь для пигтейла — с помощью специального обжимной разъем, который имеет тяжелое кольцо, которое прижимается к двум проводам с огромным усилием в специальном сверхмощном обжимном инструменте — вся система называется CopAlum crimps. Их производит только одна компания. Лишь немногие электрики удосужились пройти необходимый курс обучения, который позволил бы им арендовать необходимый обжимной инструмент (вот вам контроль качества), но их можно найти даже в Канаде. Чтобы узнать, есть ли в вашем районе сертифицированный электрик AMP, позвоните в компанию TYVCO в США по телефону 800-722-1111. Я позвонил в декабре 2013 года, и мне сказали, что на тот момент во всей Канаде было только три сертифицированных электрика AMP — они были бы лучшими, кого вы можете найти.

В 2011 году Агентство по защите прав потребителей США, которое сообщило об использовании фиолетовых поворотных соединителей, одобрило вторую систему, AlumiConn , в которой используются винты, а не мощный обжимной инструмент, но требуется крутящий момент. измерение при заворачивании винтов. Динамометрическая отвертка гарантирует, что крепеж достаточно затянут, но не перетянут. Поэтому, если в вашем районе нет сертифицированного электрика AMP, вы можете уговорить местного электрика изучить и получить его. Королевские инновации.

Предупреждение о временном использовании Purple Twist Connectors

, если вы используете разъемы скручивания, пожалуйста, считайте их только временным. Лучше всего использовать антиоксидантный крем в качестве смазки вместе с влажной/сухой наждачной бумагой, чтобы соскоблить любое невидимое окисление с алюминиевой проволоки, оставляя ее покрытой кремом во время и после всего процесса, чтобы предотвратить ее окисление. опять таки. Это обеспечивает максимальный электрический ток из алюминиевого провода. Затем туго скрутите медный и алюминиевый провода плоскогубцами. Затем нанесите коннектор, либо используя тот, который уже наполнен кремом, либо наполните его самостоятельно. Крем предотвратит окисление проделанной вами работы по очистке, а поворотный разъем просто скрепит провода, не подвергая их электрической нагрузке. Для получения интересной информации о соединителях и даже различных антиоксидантных кремах, торговых марках и многом другом посетите веб-сайт www. inspectapedia.com/aluminum/aluminum.htm.

ДУГОГРАНИЧИТЕЛИ МОГУТ ПРЕДОТВРАТИТЬ ПОЖАР

Еще одна вещь, которую можно сделать для алюминиевой проводки или, если уж на то пошло, любой проводки, это установить новые «дуговые прерыватели» в сетевом щите. Эти гаджеты представляют собой как автоматические выключатели, так и специальные детекторы «искры», которые отключат любую искрообразующую линию. Это устранит некоторые проблемы с алюминием, особенно те, которые вызваны ослаблением винтов. Это не предотвратит нагрев неподходящего размера или установленного поворотного разъема, но как только провода начнут искрить, это отключит питание проблемы.

РАЗЪЕДИНИТЕЛЯМ ДУГОВОГО ПРОИСХОЖДЕНИЯ НУЖНЫ СОБСТВЕННЫЕ ЦЕПИ

Я получил этот вопрос от Джоуи: выделенная цепь и собственная нейтраль, это не будет работать в доме, построенном с использованием алюминиевого провода, если только они не подключили его в соответствии с тем, как мы подключаем его сейчас, с домашними трассами и необщим нейтральным проводом. просто любопытно.»

Я люблю вопросы, которые заставляют меня немного изучить историю строительства. Во времена алюминиевой проводки общие нейтрали допускались в ограниченном числе известных цепей освещения, а в современной проводке есть только один случай, когда общие нейтрали допускались, и это было в кухонной разделенной розетке, но даже для этого теперь требуется два обратных провода. Таким образом, избегание общих нейтралей не является чем-то новым для кода. Конечно, как профессионалы, так и самодельщики, как правило, игнорировали кодовый запрет на общие нейтрали, прошлые и настоящие, а также последствия этой практики для здоровья.

Общие нейтрали, для тех, кто не знает, это места, где белые обратные провода соединены вместе от двух или более разных цепей – двух или более разных предохранителей или автоматических выключателей. Кажется, что все работает, но электричество всегда будет идти по пути наименьшего сопротивления, поэтому электричество не выходит по цепи и возвращается по той же цепи по двум проводам, полностью параллельным и близким друг к другу, а обратно. часто по совершенно другому маршруту, вероятно, по другому маршруту через дом. Все электрические токи создают низкочастотное электромагнитное излучение, но два провода в одной оболочке рядом друг с другом компенсируют друг друга. Когда питание поступает в дом по одному проводу, а обратно в коробку по совершенно другой нейтрали, оба провода создают электромагнитное излучение, которое не компенсируется. По оценкам специалистов в этой области, до 80 процентов новостроек имеют такие ошибки в проводке — сено, все работает, а инспекторам, похоже, все равно, так чего волноваться? Что ж, это может повлиять на здоровье человека. Поищите информацию об электромагнитном излучении на этом сайте, чтобы получить более подробную информацию о проблеме со здоровьем. Доктор Пол Эру из Университета Макгилла поделился своей работой в отчете BioInitiative Report 2012 года, на который ссылается ссылка выше, показав повреждение хромосом в клетках человека, вызванное низкими уровнями излучения 60 Гц — и это именно то, что генерируется блуждающими токами заземления в наших домах. .

Таким образом, независимо от дугового выключателя, если у вас есть старые алюминиевые или новые медные общие нейтрали, которые создают блуждающие токи на землю, вам необходимо отремонтировать проводку. Иногда это так же просто, как отделить все эти белые провода друг от друга. Полную информацию см. в книге Карла Райли «Отслеживание электромагнитных полей в проводке и заземлении зданий».

Дуговой прерыватель не нуждается в общей нейтрали для правильного измерения и идентификации искрообразования. Некоторые люди утверждают, что они просто не работают — и это может быть одной из причин, почему эта установка не работает. Поэтому, если вы не хотите менять все свои алюминиевые провода, используйте дуговые выключатели после того, как разберетесь с общими нейтралями. В худшем случае перемонтируйте проводку во всем доме — и есть много причин для соблюдения кода.
