Провести проводку в доме: Электропроводка в доме своими руками: видео, схемы, фото

Как правильно сделать проводку в доме

• С чего начать
• Схема электроснабжения дома
• Кабель и провод  для электропроводки в доме
• Защита от электрического тока
• Принцип работы УЗО
• Как сделать проводку в доме своими руками

Прежде чем решить, как сделать разводку электропроводки в доме, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Этот нормативный документ четко определяет требования к электрооборудованию, электропроводам и кабелям для различных типов домов: каменных и кирпичных, деревянных и каркасных, комбинированных (сочетание первых двух типов).

Для каменных и кирпичных домов ПУЭ разрешает монтаж скрытой электрической проводки, для деревянных домов – открытую проводку. Скрытая проводка допускается в железных трубах, что затратно и неудобно в случае ремонта проводки.

Как делать проводку в доме зависит от того, какой ток проводят в дом – однофазный или трехфазный, и какова будущая пиковая нагрузка всего электрооборудования в доме. От этого зависит, какой кабель необходим: сколько жил, какое сечение проводов в нем. А также зависит система защиты электрической сети дома.

С чего начать

Начать надо с плана дома, на котором определяете расположение стационарных электроустановок (электрическая плита, стиральная машина, холодильник, электрический котел и т.д.), групп розеток для переносных электроприборов (пылесос, нагревательные приборы, мелкая бытовая техника, настольные лампы и другие приборы освещения, оргтехника и компьютеры и т.д.), стационарных осветительных приборов.

В соответствие с этим необходимо определить мощность всех потребителей в доме обычным суммированием и скорректировать на коэффициент одновременной нагрузки, равный 0,7. Дальше следует сделать заявку в электроснабжающую организацию и получить Технические Условия на энергоснабжение. А потом заказать проект электроснабжения дома на основании полученных ТУ.

Для проекта лучше предварительно самим сформировать схему электропроводки с разделением на контуры для каждого типа электрического потребления, для каждого этажа дома и наружного потребления и передать свои пожелания в проектную организацию.

Это полезно с точки зрения управления потреблением электроэнергии в доме, безопасности. А если вы надумаете делать проводку собственными силами, получите ответ на вопросы сколько потребуется материалов для реализации системы электроснабжения и как прокладывать проводку в доме.

Схема электроснабжения дома

Ввод электричества в дом осуществляется на электрический счетчик, который может быть смонтирован в распределительном электрическом щите. На распределительном щите, кроме электросчетчика, располагаются:

• Входной рубильник;
• Выведены все контуры групп потребителей на автоматические выключатели;
• УЗО – устройство защитного отключения (общее и для каждой группы потребителей), иногда устанавливают дополнительно устройство защиты от перенапряжений, в том числе,  импульсных перенапряжений.

Примеры размещения приборов на щите для 3-х фазного тока

Точную схему электроснабжения дома вам предоставит проектная организация, в ней будут указаны общая подключаемая мощность от энергоснабжающей организации, сечения и типы кабелей и электрических проводов на вводе в дом.

Кабель и провод  для электропроводки в доме

Электроснабжение дома осуществляют либо воздушным путем, либо подземным кабелем. Сегодня большинство электроснабжающих организаций приборы учета располагают вне дома на вводном щите, а распределительный электрический щит внутри дома.

Для ввода в дом выбирается кабель исходя из длительно допустимого (рабочего) тока согласно ПУЭ.

Жила кабеля может быть медной или алюминиевой. Медь обладает меньшим сопротивлением, соответственно меньшими потерями при передаче электроэнергии в дом. Но медный кабель дороже алюминиевого. Тем не менее, сегодня и алюминиевый провод, и кабель все реже используют в электропроводке частных домов. Алюминий окисляется на воздухе, образуя оксидную пленку, которая увеличивает сопротивление алюминиевой проводки.

Кабель используется не только для ввода электричества в дом. Если в доме есть силовые агрегаты, то для них также требуется кабель. Кабель, в отличие от электрического провода, имеет более высокий уровень защиты от внешних воздействий и может долго служить в агрессивной среде. Он может быть с резиновой изоляцией или из ПВХ и защищен свинцовой броней или броней из оцинкованного провода.

В кабеле находится несколько проводов в собственной изоляции, а поверх проводов накладывается общая изоляция. Кабель может состоять из моножильных и многожильных проводов.

Многожильные провода состоят из множества тонких проводов, чем обеспечивается большая гибкость провода и меньшее сопротивление электрическому току. Кабель из моножильных проводов относится к 1 классу по общей классификации кабелей. 7 класс кабеля обладает наибольшей гибкостью.

Электрический провод, как и кабель, может состоять из нескольких жил, каждая из которых будет в собственной оболочке, но это будет провод, а не кабель. Провод не имеет столь сильной защиты от агрессивной среды, как кабель. Провод с течением времени в открытой среде утрачивает защитные функции изоляции, а кабель сохраняет их долгое время. Для неспециалиста лучше ориентироваться при выборе на их обозначения и маркировку. В маркировке проводов всегда имеется буква П, которая стоит в начале или второй буквой в названии провода. Перед ней может стоять буква А, означающая материал жилы – алюминий, если буквы нет, значит материал жилы медь. Последующие буквы означают тип изоляции: Р – резина; В – поливинилхлорид; П –полиэтилен.

Многожильные провода имеют цветную маркировку. В соответствие с ГОСТ Р 50462-2009, для трехфазных проводов рекомендуется использовать серый, коричневый и черный цвета, в однофазном проводе коричневый цвет. Ранее использовалась иная цветная маркировка для переменного трехфазного тока, сохраненная во многих электрических схемах: желтый (фаза А), зеленый (фаза В), красный (фаза С), при этом часто встречались другие цвета для обозначения фазных проводников: оранжевый, бирюзовый, розовый, желтый.

Для нулевого провода (N) используется голубой цвет изоляции, нулевой защитный провод  (РЕ) имеет желто-зеленый цвет.

Обнуление необходимо для защиты домашней электросети от пробоев.

Кабели имеют маркировку буквами, после которых указывается количество, и площадь сечения токопроводящих жил. Буквы указывают: материал жил кабеля А – алюминий, если ее нет значит материал жил медь; вторая буква материал основной защиты кабеля; третья буква материал изоляции жил кабеля; четвертая буква Г означает, что кабель не бронированный.

Как правильно сделать проводку в доме, какой провод выбрать для монтажа электропроводки в доме – лучше использовать тот, который вам указан в проекте энергообеспечения вашего дома. Сегодня на рынке электротехнической продукции имеется большое число наименований проводов и кабелей как отечественного, так и зарубежного производства. Разобраться в них непросто, поэтому лучшее решение будет довериться специалистам, определившим тип проводов и кабелей для электрических устройств и приборов в вашем доме.

Защита от электрического тока

Электричество в доме – источник повышенной опасности. Поэтому важно не только знать, как провести проводку в доме, но и как защитить потребителей электроэнергии от нежелательных последствий. В процессе эксплуатации электрических приборов могут произойти замыкания в них, что при отсутствии защиты может привести к необратимым последствиям. Для предотвращения подобных случаев система электроснабжения дома предполагает устройство защитного заземления и системы зануления.

Система зануления действует по принципу: быстро отключить электрическую сеть при возникновении опасности для человека, ток короткого замыкания должен достигнуть уровня для срабатывания расцепителя автоматического выключателя. Система заземления действует по другому принципу, уменьшая напряжение до безопасного уровня при прикосновении к токопроводящим деталям корпуса, поскольку корпуса бытовой техники соединены с земляным контуром, по которому избыточный ток уходит в землю.

Система заземления более проста в исполнении и может быть выполнена непрофессионалом, система зануления требует профессиональных знаний и навыков в определении средней точки зануления.

Заземление для частных домов выполняется в виде металлических стержней, забитых в землю на глубину 2-3 метров, образующих треугольник или линию.

Стержни располагаются на расстоянии около 1 м от фундамента дома и соединяются между собой металлической полосой приваренной к вертикальным стержням. Полученный контур заземления соединяется проволокой 8-10 мм с электрическим щитом, которая одним концом приваривается электросваркой к контуру заземления, а другой конец закрепляется болтовым соединением на электрощите. После этого проверяется сопротивление контура заземления. Если сопротивление контура больше 4 Ом, то в контур добавляют еще один стержень и вновь измеряют его сопротивление. Если сопротивление меньше 4 Ом, то контур может эксплуатироваться долгие годы. Вся конструкция контура заземления располагается в траншее на глубине 0,5 — 0,7 м и после соединения с электрощитом засыпается землей. Специализированные компании по установке заземлений используют специальные омедненные стальные стержни для устройства заземления (модульное заземление), такой стержень  вибромолотом погружается на глубину 20-25 м и соединяется с электрощитом.

Защита от воздействия электрического тока на человека в доме это не только заземление или зануление, но и аварийные выключатели или размыкатели цепей электросети дома. В первую очередь это УЗО – устройство защитного отключения, которое в обязательном порядке устанавливается в электрощите дома. Они выполняются в двух видах:

• Двухполюсные (2Р) — для однофазного тока;
• Четырехполюсные (4Р) — для трехфазного тока.

Принцип работы УЗО

Прибор состоит из трех электромагнитных катушек.

По первым двум течет ток от фазы и нулевого провода. Катушки создают электромагнитное поле противоположной направленности, результатом взаимодействия полей при нормальной работе электрической сети будет отсутствие магнитного поля. В случае нарушения нормальной работы электрической сети возникает дисбаланс взаимодействия магнитных полей и появляется магнитное поле, воздействующее на третью катушку, которая прерывает электрическую цепь. Поскольку сила тока при утечке может быть очень небольшой, обычный автомат не разомкнет цепь, а УЗО среагирует на такие небольшие изменения силы тока и отключит источник питания.

Автоматические выключатели ставятся на группы потребителей одного уровня по потребляемой мощности. Он предназначен для защиты электросети дома от сверхтоков, возникающих при нарушении работы сети и для проведения тока в нормальных режимах работы сети.

При нормальной работе сети они отключаются вручную, а при возникновении токов замыкания – автоматически. При коротком замыкании в сети силовые контакты размыкаются за 0,02 сек, а при перегрузках в сети, где сила тока выше номинала в 2-3 раза, отключение также не позволяет перегреться проводке. В отличие от ранее применяемых плавких предохранителей, это прибор многократного пользования.

Автоматический выключатель имеет модульную конструкцию, позволяющую размещать на DIN-рейке электрического щита несколько выключателей. Каждый выключатель имеет на корпусе обозначения номинального тока, для которого он предназначен.

Как сделать проводку в доме своими руками

Если вы приняли решение провести проводку в доме своими руками, то для этого надо иметь ТУ и проект, выполненный проектной организацией. Без этих документов ваши действия будут незаконными, и за все возможные последствия вы несете ответственность, вплоть до уголовной.

При наличии ТУ, электроснабжающая организация обязана подвести вам электроэнергию на вводное устройство и прибор учета до территории вашего участка. Обычно их размещают на столбах электропередачи рядом с участком. Начиная с этого столба вся электрическая сеть, включая кабель или воздушную линию до вашего дома, находится под вашей юрисдикцией, и вы несете за ее правильную эксплуатацию полную ответственность.

В проекте электроснабжения вашего дома вы найдете всю необходимую информацию о необходимых ресурсах (проводах, кабеле, распределительных коробках, электрическом щите, защитных устройствах и т. д.) для выполнения работ по разводке электропроводки. Составьте перечень необходимых материалов для приобретения и подготовьте необходимый инструмент.

Проводка в доме может быть открытой и скрытой. Открытая проводка применяется для деревянных и каркасных домов, скрытую проводку делают в каменных и кирпичных домах. Для скрытой проводки потребуется инструмент для штробления стен и потолка и пластиковые гофрированные трубы, для открытой проводки потребуются пластиковые короба.

Разводку электропроводки в доме лучше осуществлять на этапе строительства дома, на этом этапе будет лучше видно, как сделать проводку в доме, не пересекаясь с другими инженерными коммуникациями. Чтобы этого не произошло, электрики твердо соблюдают правило: электрические коммуникации тянутся в стенах горизонтально, а ответвления вниз или верх, строго перпендикулярно земле. Электрические коммуникации нельзя размещать на полу и тем более заливать цементным раствором.

На плане дома необходимо точно указать места расположения распределительных щитов, розеток, выключателей, разместить бытовую технику. В соответствие с этим планом произвести разметку электросети дома. Отдельными линиями будут обозначены розетки и отдельными освещение дома. Для крупной бытовой техники также прокладываются собственные линии.

В ТУ и в проекте электроснабжения указана выделяемая вам мощность электроэнергии. Для домов площадью до 250 кв. м обычно выделяют 15 кВт, суммарное энергопотребление может превышать эту величину. В жизни трудно обнаружить ситуацию, когда включены все электроприборы и освещение. Однако надо помнить о допустимой нагрузке. Если вы не будете об этом помнить, вам напомнит противопожарное УЗО и выключит всю электрическую сеть при превышении допустимой нагрузки. При строительстве больших домов вводят в дом трехфазный ток. Допустимая нагрузка для таких домов может достигать 40-50 кВт и выше.

Проводка закрытого типа гораздо сложнее и объемней по работе открытой проводки. Штробление стен под проводку лучше производить специальными штроборезами на глубину, достаточную для размещения кабеля на уровне плоскости стены. Штробы очищают от пыли и грунтуют. Укладывать в такие каналы кабель и провод проще. Закрепляют кабель в каналах гипсом, небольшое количество гипса в мягком состоянии помещают в канал и утапливают в нем кабель. Гипс быстро застывает и удерживает кабель в канале. Кроме гипса используют специальные клеммы. Укладку кабеля начинают от распределительной коробки в направлении электрического щита. Оконцовку кабеля маркируют и на каждый провод устанавливают наконечники либо под винт, либо штыревые.

Для монтажа распределительного щита лучше выбрать место недалеко от ввода в дом силового кабеля и выдолбить в стене углубление для него. Щит жестко закрепляется в углублении стены. Подключение силового кабеля осуществляется после завершения работ по монтажу электропроводки. Монтаж кабелей и проводов при скрытой проводке осуществляется в гофротрубе как между распределительными коробками, так и между щитом и ними. Монтаж распределительного щита является самой сложной работой по электропроводке в доме, его поручают профессионалам. Любители самостоятельной проводки в доме могут заниматься всеми работами, кроме монтажа распределительного щита.

Для самостоятельной прокладки линий в доме надо иметь специальный инструмент, для монтажа электропроводки также требуется специальный инструмент. Суммарная стоимость инструмента вполне сопоставима со стоимостью работ профессионалов-электриков по разводке электропроводки в доме. Поэтому решая, как провести свет в доме своими руками, обратитесь в компанию, где специалисты дадут вам развернутый ответ на объемы работ по проведению электропроводки в доме и их стоимость. И сопоставьте затраты на приобретение инструментов и массу проблем, которые вам придется решать самому при монтаже.

Можно купить каркасный дом или обсудить индивидуальный проект, просто оставив заявку в форме ниже.

Проводка в загородном доме: что нужно предусмотреть

Монтируем проводку в частном доме

Как сделать проводку в доме? Такой вопрос неизбежно становится перед каждым счастливым обладателем новостроя, или несчастным, решившимся на капитальный ремонт. Весь процесс монтажа можно условно разделить на несколько стадий.

Это расчет и планирование схемы электрической сети дома, подключение здания к электрической сети, установка распределительных щитов и непосредственно монтаж распределительной сети. Каждый из этих этапов имеет собственные нюансы, о которых мы и поговорим в нашей статье.

Содержание

• Планирование электрической сети дома
  • Расчет суммарной нагрузки дома
  • Проектирование схемы электроснабжения дома
• Монтаж электропроводки в доме
  • Подключение дома к электрической сети
  • Установка распределительного щита
  • Монтаж проводки по дому
• Вывод

Планирование электрической сети дома

Самым первым этапом в любом начинании, является планирование, и электрическая сеть дома не является исключением. Поэтому методом подсчёта мы должны определить суммарную мощность нашей электрической сети.

Это необходимо для правильного выбора мощности подключения распределительных щитов. А распределение нагрузок по типу и месту установки электрооборудования, позволит нам гарантировать безопасность нашей внутридомовой сети.

Расчет суммарной нагрузки дома

Исходя из всего этого, нам, прежде всего, следует определиться с суммарной предполагаемой нагрузкой нашего дома. Для этого нам необходимо знать мощность всех электроприборов. На первый взгляд это кажется практически нереальным, но не пугайтесь!

Расчет будет производиться весьма приблизительный и, если вы не учтете даже десяток ламп или несколько не самых крупных бытовых приборов, это существенно не отразится на расчете.

Приблизительная мощность различных электроприборов

Итак:

• Начнем с крупных бытовых приборов, которые будут работать постоянно или достаточно часто. Это разнообразные системы обогрева, бойлеры, электрические печи, насосное оборудование.
• Нам необходимо посчитать номинальный ток каждой из этих электрических установок. Конечно, можно сложить их суммарную мощность, а затем перевести ее в ток. Но нам придётся производить расчёт групп, и все равно придётся считать номинальный ток для каждой из электроустановок.
• Перевод мощности электроприборов в номинальный ток, осуществляется при помощи формулы Ома – I=P/U. Где I – это наш номинальный ток, Р – номинальная мощность прибора, а U – номинальное напряжение, которое для однофазной сети составляет 220В.

Обратите внимание! Поборники справедливости сейчас заклеймят нас в непрофессионализме, и будут правы, ведь для переменной сети в эту формулу необходимо еще добавить cosα. Но для нашего упрощенного расчета он вряд ли сыграет существенную роль, поэтому мы его проигнорировали. Хотя, если у вас планируется установка мощного индукционного оборудования, то его обязательно стоит учесть.

Закон Ома

• После того как подсчитаны основные электроприемники, приступаем к подсчету остальных электрических приборов в доме. Делать это лучше по комнатам. Например, возьмем зал. Здесь у нас будет одна люстра на 10 ламп, и три дополнительных светильника. Сейчас все используют лампы «экономки» или диодные лампы (см. Покупаем бытовые светодиодные лампы освещения вместе). Их мощность до 10Вт. Если вы используете лампы накаливания, то мощность каждой такой лампы до 100Вт.

Подсчитываем электроприборы в каждой отдельной комнате

• После этого подсчитываем мощность других приборов. В зале у нас будет стоять телевизор, акустическая система, проектор, возможно что-то ещё. Считаем необходимый для них номинальный ток. В итоге мы прорабатываем сразу несколько задач – определяемся с количеством розеток и подсчитываем суммарную нагрузку комнаты.
• Эту же процедуру проделываем для остальных комнат. Кроме того, свой дом предполагает наличие подсобного хозяйства, и даже если его пока нет, то наверняка вы рассчитываете его обустроить. Поэтому его так же следует посчитать и учесть — даже то, что в самых далеких планах.
• В сумме у нас получится умопомрачительная сумма в 15 — 20кВт, а то и более. Но не пугайтесь. Вам не нужен ввод на 63А – 100А, цена которого мягко говоря «кусается». Ведь не все эти электроприборы будут работать одновременно. Вам нужно трезво оценить ситуацию, и предположить наиболее нагруженный вариант электроснабжения дома.
• Если же даже трезво оценив ситуацию, вы предполагаете нагрузку более 63А, то вам следует задуматься о трехфазном способе подключения. Конечно, он имеет массу ограничений, одно из которых 3 группа по электробезопасности у обслуживающего данную электрическую сеть оборудования. Но преимуществ у него очень много. Особенно в качестве подключения мощного электрического оборудования.

Проектирование схемы электроснабжения дома

Любая электропроводка в загородном доме начинается с распределительного щита. Данных устройств может быть 1, 2 или более. Тут все зависит от суммарной нагрузки. Обычно таких щитов 1 или 2.

Первый питает нагрузки в самом доме, а второй — нагрузки подсобных хозяйств и наружного освещения. В некоторых случаях, питание подсобного хозяйства и наружного освещения разделяется.

Распределительный щит на дом

Правила установки распределительных щитов мы обсудим позже, пока же обсудим, как будет обустроена наша распределительная сеть. Согласно п.9.6. ВСН 59 – 88, сеть освещения и сеть питания розеток в 6 или 10 А, должны быть запитаны от автоматов с номинальным током в 16А.

Исходя из этого, всю суммарную нагрузку дома мы должны разделить на несколько групп, номинальный ток которых не будет превышать 16А. Для подключения мощных  электроприемников, допускается их питание от автоматических выключателей в 25А.

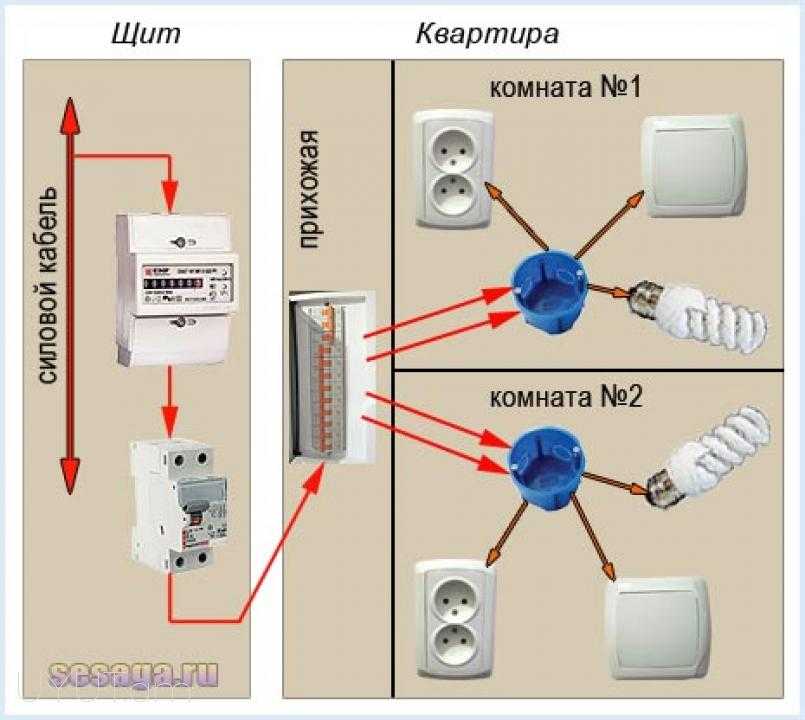

На фото вариант схемы питания частного дома

Исходя из этого, у нас сразу образовывается несколько групп. Это питание электрических систем отопления, водонагревателей и другого электрооборудования мощностью в 2кВт и более. Их обычно подключают отдельным автоматом с соответствующим номинальным током.

Принцип формирования остальных групп, может быть организован двумя способами. Первый способ – по виду нагрузки, второй способ – по расположению электрооборудования.

Давайте рассмотрим каждый из этих вариантов:

• В первом случае формирование групп предлагается выполнять, исходя из характера нагрузок. То есть для сети освещения одна группа, для питания розеток другая.
• Во втором случае, и розетки, и освещение в одной-двух комнатах объединяются в одну группу. Главным здесь является принцип территориального размещения, когда все оборудование комнаты питается от одного автомата.

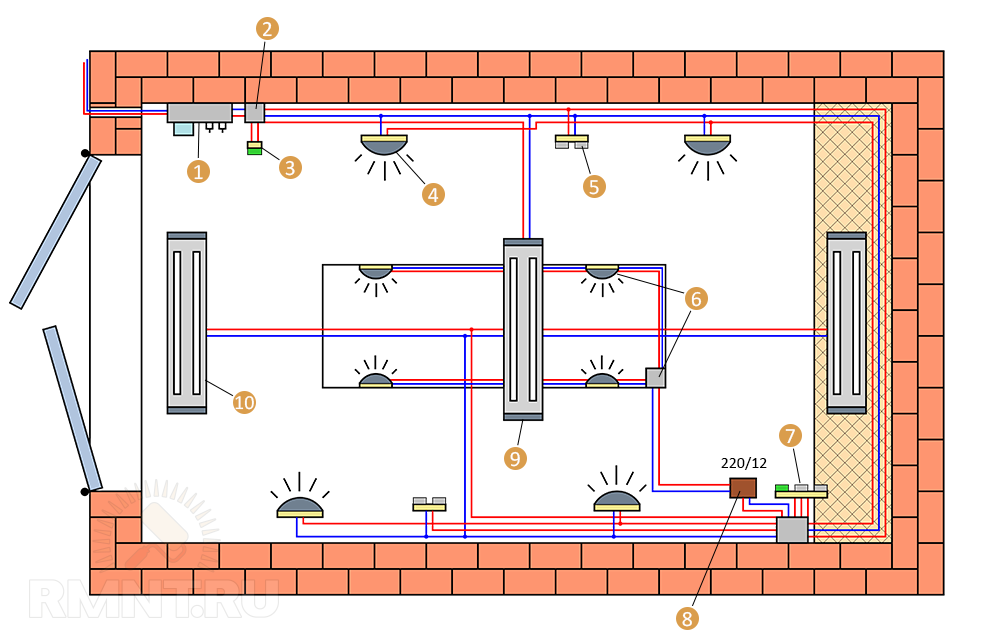

План освещения дома

Каждый из этих способов имеет своих приверженцев. Автор этих строк отдает предпочтение второму варианту. Сейчас объясню почему. Дело в том, что в случае применения первого варианта, в каждой распределительной коробке у вас будет несколько групповых проводов.

Это создает неудобства при монтаже и во время ремонта. В случае отключения одного автомата, у вас гаснет свет по всему дому или в его части.

При подключении же по второму варианту, свет исчезнет только в одной или двух комнатах. Да это и просто экономичнее. Ведь проводов в этом случае потребуется значительно меньше. Но выбор конечно за вами.

Вариант электропитания дома

В итоге, у вас получится 5 – 10 групп, в зависимости от площади дома и количества бытовых приборов. При формировании групп так же следует учитывать, что одновременно все электрооборудование в каждой отдельной комнате использоваться вряд ли будет. Поэтому расчет следует вести, исходя из наиболее вероятных вариантов максимальной нагрузки каждой отдельной группы.

Вот теперь мы знаем, как провести проводку в доме. Ведь мы уже определились с количеством электроприемников в каждой комнате, питанием этих электрических точек, и точкой подключения.

Осталось определиться с местом установки распределительных шкафов, способом прокладки провода, и другими чисто техническими деталями. Эти вопросы мы рассмотрим в следующих разделах нашей статьи.

Монтаж электропроводки в доме

Монтаж проводки для любого дома состоит из нескольких этапов. Первым из них, является подключение дома к электрической сети общего пользования. Затем, необходимо установить распределительный шкаф. И последним этапом осуществляется непосредственно монтаж провода к каждой электрической точке.

Подключение дома к электрической сети

Подключение дома к электрической сети общего пользования, осуществляется при наличии проекта, точно установленной мощности, наличия поверенного счетчика и выполнения остальных необходимых условий. Подключение выполняют представители энергосбыта.

У них может быть своя местная инструкция, которая содержит дополнения или дополнительные требования. Но в целом, эти требования примерно одинаковы для любых регионов нашей страны.

Установка счетчика на столбе	При подключении существует несколько вариантов ввода питания на дом. Во-первых, он зависит от места установки счетчика – это может быть столб, может быть стена дома, а может быть распределительный щит внутри дома. Выбор варианта зависит от требований энергосбыта.
Установка счетчика на фасаде дома	Во-вторых, он зависит от способа монтажа провода от столба к дому. Если счетчик установлен на столбе, то возможно использование кабельной линии от него к распределительному шкафу. Если счетчик установлен на доме, то обычно подключение выполняется воздушной линией с использование провода СИП (см. Как выполняется ввод в дом проводом СИП).
Нормы подключения дома воздушной линией	Если монтаж выполняется воздушной линией, то нижняя часть провеса провода должна находится на высоте не ниже 2,75м. При этом ввод не может осуществляться через крышу. Исключение составляют только здания с высотой меньше 2,75 метра. От места прохода провода через стену до козырька крыши, должно быть не менее 20 см.
Подключение дома кабельной линией	Если монтаж выполняется кабельной линией, то в дом кабель должен заходить на глубине в пределах 0,5м – 2м. По всей кабельной линии от столба до дома, проводник должен быть защищен трубой. Причем труба должна быть выполнена таким образом, дабы исключить попадание скапливающейся воды в дом.
Монтаж провода по фасаду дома	Если кабель от воздушной или кабельной линии монтируется по фасаду дома для подключения к счетчику, то здесь так же есть определенные правила: По сгораемым конструкциям, проводник должен быть проложен в оболочке из трудно сгораемых или несгораемых материалов. Обычно для этого используют металлическую гофру или трубу. По несгораемым конструкциям, проводник должен прокладываться только с защитой от механических повреждений. Таковым может быть обычная пластиковая гофра.

Установка распределительного щита

Одним из основных компонентов домашней электрической сети, является распределительный щит. Устанавливается он сразу после счетчика, либо счетчик устанавливается в данном шкафу.

В данном устройстве собраны все защитные и управляющие коммутационные аппараты, поэтому его установке следует уделить максимально пристальное внимание.

Итак:

• Начнем наш разговор с самого шкафа. В нем должны быть расположены вводной автомат, счетчик, шины питания групповых автоматов, сами групповые автоматические выключатели, устройства УЗО при их наличии. Это могут быть и другие защитные аппараты — такие как разнообразные контролеры качества электроэнергии, пускатели, импульсные реле, а иногда и трансформаторы как на видео.

Пластиковый распределительный щит

• При установке шкафа на несгораемой поверхности, такой как бетон, кирпич и тому подобное, он может быть выполнен из пластика. Если же шкаф устанавливается на деревянные или другие сгораемые поверхности, он должен быть изготовлен из железа.
• Возможны варианты установки пластикового распределительного шкафа на деревянные поверхности. Но это возможно только при условии обеспечения несгораемой прослойки между шкафом и стеной, которая должна выступать за пределы шкафа не менее чем на 10 см.

Распределительный щит для установки счетчика

• Если счетчик установлен внутри шкафа, то к последнему предъявляются дополнительные требования. Прежде всего, это отдельная ниша для установки счетчика. Эта ниша должна быть оборудована стеклом для считывания показаний счетчика без открытия дверей. Кроме того, дверца счетчика должна иметь замок, исключающий вмешательство в работу счетчика посторонних лиц.

Навесной распределительный щит

• Теперь, что касается места установки распределительного щита. Он должен быть установлен в сухом помещении, выше уровня возможного подтопления здания. В данном помещении не должны пролегать или находиться газовые трубы, или другие огнеопасные вещества. Пролегающие в этом помещении водопроводы и системы отопления не, должны иметь отпаек, кроме отпаек к регистрам в данном помещении – а так же запорной арматуры и фланцев.
• Распределительные щиты не должны устанавливаться на чердаках, в помещениях под ванными комнатами, душевыми, кухнями, парными и другими особо влажными помещениями. При этом обязательно должен быть обеспечен свободный доступ к щиту, а также обеспечено освещение в данной комнате.

Встраиваемый распределительный щит

Проводка электричества в доме может быть выполнена скрытым и открытым способом, и распределительные щиты могут быть встроенными и навесными. Встроенные щиты устанавливаются в специальную нишу в стене, и обычно применяются совместно со скрытой проводкой.

Навесные шкафы устанавливаются просто на стене, и чаще применяются вместе с проводкой открытого типа. Но это не является правилом, и любые шкафы могут применяться для проводок любого типа.

Монтаж проводки по дому

Вот мы и подошли к заключительному, но одному из самых трудоемких вопросов монтажа проводки по дому. Как мы уже отмечали выше, проводка может быть выполнена скрытым и открытым способом.

И прежде всего, давайте разберем: когда и какой способ применять:

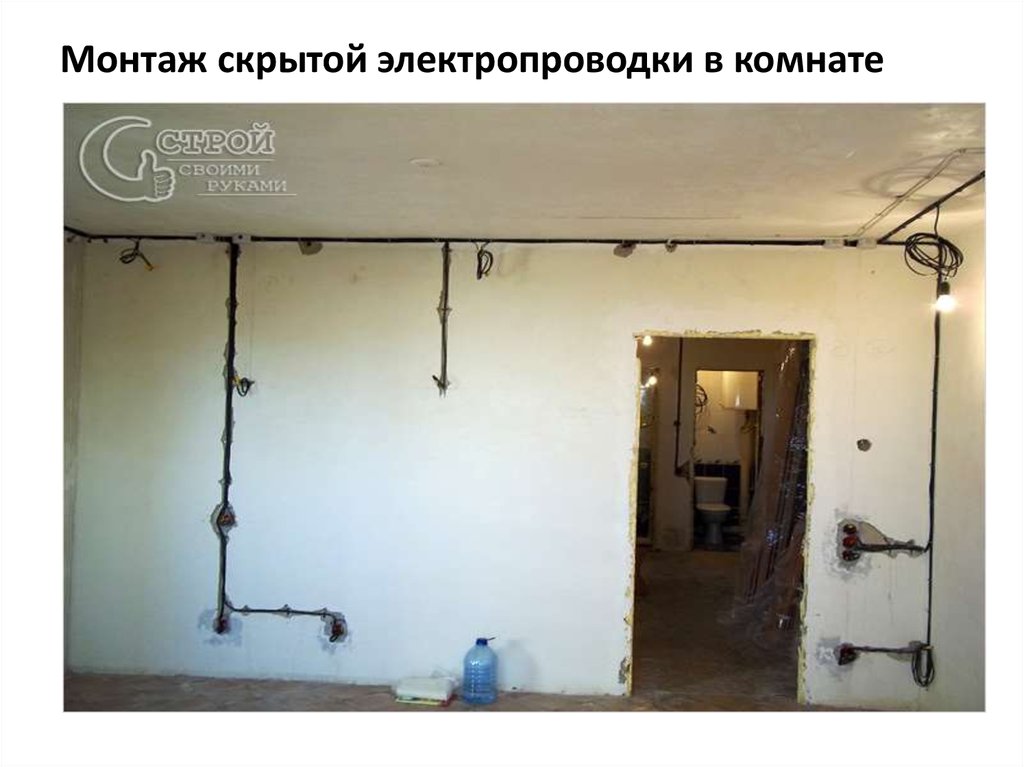

• Скрытой называется проводка, которая выполнена внутри ниш строительных конструкций, под слоем штукатурки и другими покрытиями, которые позволяют полностью скрыть ее от посторонних глаз.
• Открытым, соответственно, называется способ, когда проводка проложена по стенам, потолку или фасадам дома. Для защиты провода или кабеля от механических повреждений применяются лотки, трубы, плинтуса и другие изделия.

Скрытая проводка в деревянном доме

Выбор варианта монтажа осуществляется, исходя из местных условий и требований ПУЭ. Эти требования зависят от типа материала, по которому будет проложена проводка. Если это сгораемые материалы, то к ним предъявляются одни требования, к несгораемым материалам они значительно ниже.

Тем не менее, любой тип проводки можно смонтировать в любом помещении. Вопрос только в стоимости и трудозатратах.

Дабы не вдаваться в подробности: в каком случае и какой способ нужно применять, скажем лишь одно. Для деревянных домов обычно применяют открытую проводку, для кирпичных, бетонных и тому подобных домов, применяют скрытую проводку. Если вас интересуют этот вопрос более подробно, то в одной из предыдущих статей мы детально разбирали все нюансы способов монтажа.

Пришло время выбрать провод для проводки в доме. Для этого нам следует знать целый ряд параметров.

Это номинальная токовая нагрузка провода, способ монтажа, количество проводов в одном пучке, материал проводника. А уже потом можно производить выбор в соответствии со специальной таблицей ПУЭ. Более подробно данный вопрос мы так же уже рассматривали в одной из предыдущих статей.

Таблица выбора сечения проводов

Обратите внимание! Материал проводника с 2001 года перестал быть неизвестной величиной. С вводом в действие новых норм ПУЭ, для жилых помещений допускается применять только провода с медными проводниками. Обратите внимание еще и на то, что нормы ПУЭ устанавливают и минимально допустимые сечения для проводов разного назначения. Так, групповой провод не должен быть меньше чем 1,5 мм2, а ответвление к светильнику не может быть тоньше чем 0,75 мм2.

Определившись со способом монтажа и сечением провода, можно поговорить и о схеме монтажа. От группового автомата в распределительном щите наш групповой провод прокладывается до распределительной коробки. Здесь производятся подключения ко всем, или части электрических точек.

Если данная группа питает еще какие-то электроприборы, то групповой провод прокладывается до следующей распределительной коробки. Обычно на один групповой провод, имеется от одной до трех распределительных коробок. А уже от распределительной коробки, провод прокладывается непосредственно к розетке или выключателю.

Распределительная коробка

Несколько слов давайте скажем и о правилах монтажа проводки по дому. Если монтируется скрытая проводка, то групповой и распределительные проводники, прокладываются в так называемых штробах. Их выбивают в стене, потолке или стяжке пола.

При этом запрещается использовать для монтажа проводки температурные швы между плитами. После монтажа, провод должен заштукатуриваться слоем не менее 1 см.

Если монтируется открытая проводка, то она прокладывается в коробах либо трубах по поверхности стен или потолка. Иногда для этого используют плинтуса, но это должны быть специальные плинтуса, выполненные из материалов, не поддерживающих горение. Обычно групповые линии монтируют на высоте 10 – 20 см от потолка, со спусками к розеткам и выключателям.

Открытая проводка

Отдельные правила монтажа имеются для таких помещений как ванная комната (см. Электропроводка в ванной: как проложить правильно), парные, бассейны и другие, особо влажные помещения. Для них, кабель для проводки в доме не должен иметь металлической брони. В таких помещениях не должно быть распределительных коробок, а сама компоновка электрических точек должна отвечать определенным требованиям.

Отдельные требования предъявляются и к наружной проводке. Это и монтаж по фасаду дома, и правила по обустройству воздушных линий, и нормы прокладки кабельных линий под землей. Вообще, наружная проводка — это отдельная тема для разговора, и мы ее уже разбирали в предыдущих статьях на нашем сайте.

Теперь что касается места установки распределительных коробок. Обычно их монтируют над выключателем. А выключатель освещения комнаты согласно норм ВСН 59 – 88 следует устанавливать на стене в 10 – 20 см от входа со стороны дверной ручки. Соответственно, распределительная коробка монтируется над выключателем на высоте 10 – 20 см от потолка. Диаметр распределительной коробки зависит от количества подключений и не нормируется.

Монтаж проводки в жилых помещениях

Что касается норм установки электрических точек. Где устанавливается выключатель, мы уже сказали. А высота его установки составляет 60 – 80 см от пола.

Розетки должны устанавливаться в местах удобных для их обслуживания. Поэтому, розетки для подключения бытовых приборов можно расположить на высоте 20 см от пола. А для подключения кондиционера или вытяжки в кухне — на высоте 20 см от потолка. Главное требование — не размещать их ближе чем в 60 см от запорной арматуры по воде или отоплению.

Вывод

Как видите, даже обычная замена проводки в доме — это достаточно трудоемкое, и требующее качественной подготовки занятие. И чем качественней вы выполните подготовительные мероприятия, тем меньше проблем возникнет в процессе монтажа и эксплуатации.

Поэтому, прежде чем приступать непосредственно к работе, советуем вам тщательно ознакомиться со всеми этапами работ. Тем более, что правила монтажа для каждой отдельной комнаты достаточно доходчиво и дотошно описаны на страницах нашего сайта.

Wirehouse Определение

К

Уилл Кентон

Полная биография

Уилл Кентон — эксперт в области экономики и инвестиционного законодательства. Ранее он занимал руководящие должности редактора в Investopedia и Kapitall Wire, имеет степень магистра экономики Новой школы социальных исследований и степень доктора философии по английской литературе Нью-Йоркского университета.

Узнайте о нашем
редакционная политика

Обновлено 25 апреля 2022 г.

Рассмотрено

Майкл Дж. Бойл

Рассмотрено
Майкл Дж. Бойл

Полная биография

Майкл Бойл — опытный специалист в области финансов, более 10 лет занимающийся финансовым планированием, деривативами, акциями, фиксированным доходом, управлением проектами и аналитикой.

Узнайте о нашем
Совет по финансовому обзору

Что такое Wirehouse?

Wirehouse — это термин, используемый для описания брокера-дилера с полным спектром услуг. Современные телеграфные агентства варьируются от небольших региональных брокерских контор до крупных организаций с глобальным присутствием.

Key Takeaways

• Wirehouse — это брокерско-дилерская компания с полным спектром услуг любого размера.
• Термин «телефонная служба» напоминает период, когда брокерско-дилерские конторы были соединены частными телефонными или телеграфными линиями, так что все отделения имели немедленный доступ к той же рыночной информации, что и друг к другу.
• Хотя практически каждое финансовое учреждение вышло за рамки этих «проводов» в повседневной практике, этот термин остается тем, который используется для описания этих учреждений и сегодня.

Понимание Wirehouses

Термин «wirehouse» был придуман, когда брокерские фирмы были связаны со своими филиалами в основном через частные телефонные и телеграфные провода. Это сетевое подключение позволило филиалам получить мгновенный доступ к той же рыночной информации, что и головной офис, что позволило брокерам предоставлять клиентам актуальные котировки акций и новости рынка.

Хотя этот термин традиционно использовался для описания брокеров-дилеров, этот термин также описывал некоторые банки и страховые компании, которые подключались к своим головным офисам с помощью проводных телекоммуникационных сетей. Сегодня Интернет позволил этим учреждениям общаться и передавать данные по беспроводной сети; тем не менее, многие крупные брокерские конторы по-прежнему называются телеграфными агентствами из-за значительного влияния проводной связи на их операции.

Wirehouses и финансовый кризис 2008 г.

Мировой финансовый кризис 2008 года привел к беспрецедентным потрясениям среди банковских контор, главным образом из-за их подверженности риску ценных бумаг, обеспеченных ипотекой (MBS). Некоторые кредитные дома также предлагали рискованные ипотечные кредиты потребителям, которые не могли себе их позволить и которым в противном случае было бы отказано в соответствии с традиционной практикой кредитования из-за их профиля кредитного риска.

Неспособность регулировать ценные бумаги, обеспеченные ипотекой, и деятельность ипотечных брокеров были одними из факторов, способствовавших этому кризису. Ряд более мелких брокерских контор были вынуждены закрыться, а некоторые наиболее известные игроки (например, Merrill Lynch и Bear Stearns) были либо приобретены банками, либо стали неплатежеспособными (например, Lehman Brothers). После финансового кризиса 2008 года ландшафт был скудным и в основном населен крупными брокерами-дилерами, у которых было достаточно средств, чтобы остаться.

Wirehouses Сегодня

Большинство современных телеграфных агентств представляют собой брокерские компании с полным спектром услуг, которые предоставляют широкий спектр услуг, таких как инвестиционно-банковские услуги, исследования, торговля и управление активами. Хотя распространение дисконтных брокерских компаний и онлайн-котировок подорвало преимущество рыночной информации, которой раньше обладали телеграфные агентства, их диверсифицированная деятельность на рынках капитала по-прежнему делает их очень прибыльными организациями. Примеры известных телеграфных агентств включают Bank of America Merrill Lynch, Wells Fargo и Morgan Stanley.

Надежна ли электропроводка в моем старом доме?

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 22.11.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Дуглас Саша / Getty Images

Электропроводка в вашем доме — это магистраль питания, питающая все электричество в доме. Со временем его части могут быть повреждены или изношены, что может представлять серьезную опасность возгорания или поражения электрическим током. Но сам по себе возраст не означает, что проводка по своей природе небезопасна, и старая проводка не требует автоматической замены. Требуется опытный профессионал, чтобы правильно оценить состояние старой проводки и ее способность выдерживать электрические нагрузки вашего дома, но есть несколько вещей, которые вы можете проверить, что может дать вам раннее представление о том, где она находится.

Определение старой проводки

Самый старый тип системы электропроводки, встречающийся в домах, называется с ручкой и трубкой , названный в честь изолирующих ручек и трубок, которые используются для прокладки проводки вдоль и через каркас дома. Электропроводка с ручкой и трубкой была проложена по всему дому отдельными проводами — одним черным горячим проводом и одним белым нейтральным проводом. Керамические изоляторы не позволяют проводам соприкасаться друг с другом, а также с деревом и другими горючими материалами. Для соединения и сращивания проводов электрики спаивали провода, затем обматывали их резиновой изолентой под названием 9. 0095 фрикционная лента . Соединения обычно не производились в распределительных коробках, как сегодня. Учитывая возраст этих систем проводки (большинство из них датируется до 1940 года), обычно трудно идентифицировать горячий и нейтральный провода, потому что оба они по существу черные от грязи и пыли. Изоляция нейтральных проводов также может быть темного цвета с белой линией или дорожкой, а не полностью белой.

Нет заземления

Будучи двухпроводной системой, проводка с ручкой и трубкой не имеет системы заземления для обеспечения безопасности. Это не обязательно делает проводку небезопасной в использовании, но исключает важную функцию безопасности, присутствующую в современных системах проводки. Это также означает, что нет заземления для защиты приборов и чувствительной электроники, что делает их уязвимыми к повреждениям от скачков напряжения.

Невозможно добавить заземление к проводке с ручкой и трубкой, поэтому, если вам нужно реальное заземление для каких-либо цепей в вашем доме, вам придется заменить проводку. Системы с ручками и трубками могут быть оснащены розетками GFCI для повышения их безопасности при условии, что провода подключены с соблюдением полярности (горячий провод к горячему терминалу, нейтральный провод к нейтральному терминалу). Розетки GFCI не создают настоящий путь заземления, но они обнаруживают замыкания на землю и отключают питание.

Можно ли оставить старую проводку?

В соответствии с Национальным электротехническим кодексом (NEC) и большинством местных норм, которые следуют NEC, существующая проводка с ручкой и трубкой может оставаться в доме. Также может быть разрешено добавлять удлинители к системам с ручкой и трубкой при условии, что используются соответствующие материалы и методы. Историческим домам может быть предоставлено специальное разрешение на различные реставрационные работы в системах электропроводки с ручкой и трубкой. В ситуациях, когда требуется ремонт проводки с ручкой и трубкой, можно соединить старую проводку с новым неметаллическим (NM) кабелем, используя распределительные коробки для защиты всех соединений. Тем не менее, эта и любая другая работа, выполняемая с проводкой с ручкой и трубкой, должна соответствовать требованиям местных норм.

Распространенные проблемы, на которые следует обратить внимание

Проводка с ручкой и трубкой становится опасной, когда изоляция провода изнашивается, когда методы установки или изменения были неправильными, или когда он покрыт строительной изоляцией, что может привести к перегреву проводки и потенциальному пожару. Вот некоторые типичные проблемы со старой проводкой, которые могут представлять опасность и указывать на необходимость замены проводки:

• Трещины, отсутствие или повреждение изоляции проводов: Открытые части металлического провода — очень распространенная проблема, и провода с поврежденной изоляцией должны решаться профессионалом.
• Электропроводка, окруженная строительной изоляцией любого типа: Будьте очень осторожны при изоляции чердака, чтобы убедиться, что вы не окружаете активную трубчатую проводку, проложенную в полостях балок, с рыхлым наполнителем или ватной изоляцией.
• Открытые соединения: Открытые соединения (не в электрической коробке), обмотанные современной пластиковой изоляционной лентой, обычно указывают на то, что провода не припаяны, хотя должны быть.
• Предохранители в блоке предохранителей номиналом более 15 или 20 ампер: Старая проводка не рассчитана на современные крупные электроприборы, которым может потребоваться обслуживание на 30, 40 или 50 ампер. Предохранитель на 30 ампер или больше, используемый в системе с ручкой и трубкой, указывает на «перегруженную» цепь, что очень опасно. Как правило, старые цепи электропроводки должны быть защищены предохранителями не более чем на 15 ампер.

Замена двухпроводных (двухгнездовых) розеток

Поскольку проводка с ручкой и трубкой не имеет пути заземления, они обычно подключаются к розеткам с двумя гнездами, у которых нет круглого гнезда для заземления. Когда вы заменяете поврежденную розетку, люди очень часто совершают ошибку, заменяя розетку с двумя гнездами заземленной розеткой с тремя гнездами, что является стандартом для большинства установок.
