Проем под лестницу на второй этаж: особенности расчетов и монтажа

Проем под лестницу на второй этаж определяется исходя из высоты подъема, варианта конструкции, площади, угла наклона и числа ступенек. В случае с прямым типом устройства угол наклона меньше, нежели у поворотного изделия.

Лестничная установка между этажами здания

Устройство сооружения

Содержание

  • 1 Устройство сооружения
  • 2 Нормативные параметры: Ступеньки
  • 3 Высота и глубина
  • 4 Длина установки
  • 5 Пример расчетов
  • 6 Вычисления параметров
  • 7 Разновидности установок
  • 8 Возведение сооружения

В состав устройства входят:

  1. Опорные балки в виде тетив или косоуров.
  2. Опорные столбы, размещаемые для винтовых сооружений.
  3. Ступеньки.
  4. Перила, включающие балясины и поручни.

Если выбран большой проем для лестницы на второй этаж, тетивы размещают с боковых сторон. Они прикрывают с торцов ступеньки, вставляемые между опорами с дальнейшим креплением. Проступи с подступенками утапливают в установке. Если устанавливается косоур, то ступеньки укладывают поверх него. Тетивы создаются в виде двух конструкций, но не более. А косоуры, исходя от ширины марша.

Лестничная установка между перекрытиями

Размер проема для лестницы на второй этаж предусматривает установку от 1 до 4 косоуров (несущих и дополнительных). Проступью считается горизонтальная деталь ступеньки, а подступенком – вертикальная. Последний не является обязательным. Перила выступают в качестве опоры для придания безопасных свойств.

Разделяют 2 основные группы лестничных конструкций:

  1. Криволинейный тип. Они выполняются в поворотном и винтовом исполнении.
  2. Маршевый вариант. Прямой с площадками промежуточного или поворотного типа или без них.

Нормативные параметры: Ступеньки

Расчет проема для лестницы на второй этаж начинается с оапределения основных параметров. Промежуток между уровнем чистого пола двух перекрытий выступает в качестве высоты. При определении числа вертикальных частей ступени, необходимо придерживаться рекомендуемого параметра их высоты 15-18 см.

Лестничное сооружение для подъема на верхний этаж

Однако, не исключено уменьшение до 12 см или увеличения до 20 см. При определении количества ступеней, полученный результат необходимо округлить. Расчеты производятся путем деления общей высоты на размер подступенка.

Для того, чтобы правильно рассчитать проем для лестницы на второй этаж, важно помнить, что один марш включает 3 – 18 ступенек. При увеличении количества, производится разбивка на 2-3 марша, разделенных ровными и поворотными площадками.

Параметры высоты и глубины ступенек должны обладать равными размерами в пределах одного марша. Это требуется для того, чтобы шаг при движении пользователя вверх не сбивался.

Лестничное сооружение для внутреннего размещения

Высота и глубина

Нормативный размер проема под лестницу на второй этаж составляет 2м в высоту. Глубина ступеней 23,5 до 35,5 см, но оптимальный параметр достигает до 28-32 см. Для создания точных расчетов потребуется формула, где обязательным критерием выступает сумма высоты (h) и глубины (b) ступенек в плане, равная 47 см.

Проще говоря, глубина проступи:

b = 47 – h.

Результаты подсчета принимают за основу в случае, если они удовлетворяют предусмотренным параметрам.

Можно рассчитать лестницы на второй этаж для узкого проема. Этому способствует другое соотношение высоты/ширины ступенек:

b = 63 – 2a.

Лестничное устройство для внутреннего монтажа

Длина установки

Для определения параметров применяется определенное ранее число ступенек в марше, за вычетом одной. Полученные показатели перемножают между собой.

При условии, что длина слишком большая, создается поворотная конструкция на 90 или 180 гр. Она дополнится промежуточными участками или забежными ступенями.

Промежуток по вертикали варьирует в пределах 190-200 см. Это исключает возможность травмирования при подъеме или спуске одного человека.

Важно! Рекомендуемая ширина проема для лестницы на второй этаж варьирует в пределах 900 – 1400 мм.

Пример расчетов

Для создания проекта определяются основные размеры:

  • Н – отрезок между перекрытиями. При этом учитываются все подшивки поверхностей.
  • План здания 1-го этажа, где необходимо указать направление передвижения D по ступенькам и начала захода на марш E.
  • Длина шага 60 – 64 см. Горизонтальная и вертикальная часть лестницы вычисляются по расчетным данным: 2А+В = 60…64 см.
  • Глубина ступени составляет 20 – 32 см. Высота подступенка составляет 15 см.

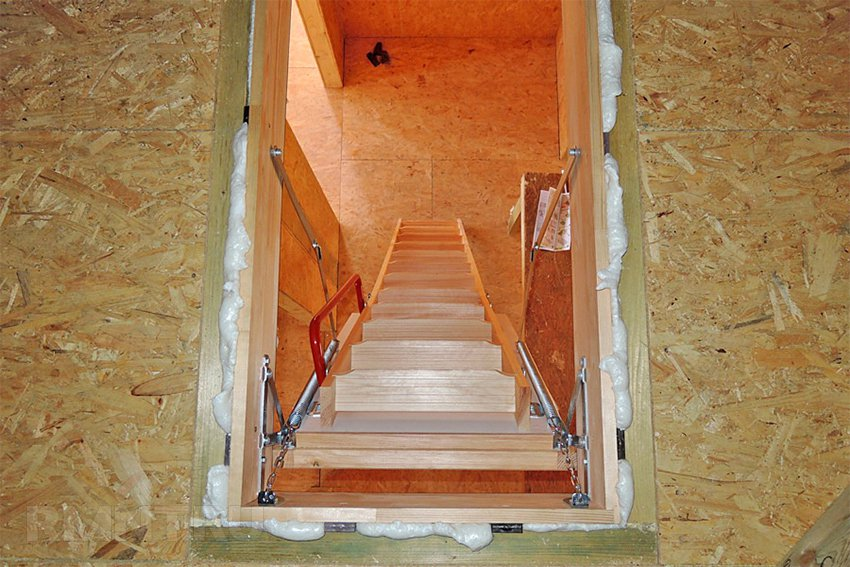

  • Угол подъёма составляет от 23 до 37°. Если подъем меньше угла 23° – лестницу можно заменяют пандусом (ровной площадкой под наклоном), если больше 45°, то можно соорудить приставную или раскладную конструкцию.

Лестница для установки в доме

Вычисления параметров

Зная место для расположения установки в плане (например, 500 см) и высоту комнаты (300 см), число ступенек легко узнать путем деления высоты здания на высоту подступенка (15 см): 300 : 15 = 20 ступенек.

От 20 отнимается 1 ступенька (пол верхнего перекрытия выступает в качестве ступени) = 19 ст.

Потом 500 см : 19ст. = 26,32 см – ширина проступи.

Затем используется приведенная ранее формула 2А+В = 56,32 см, подъём образован под наклоном 29,4°. Рекомендуемый параметр 60-64 см не соответствует расчетным данным.

Однако, если создать 17ступеней с высотой 17,65 см и шириной 28 см, получается 63,29 см, что нас устраивает. Угол подъема составляет 32,2° и а длина 448 см. Это позволяет определить тип конструкции. Отрезок между ступенькой и потолком составляет 1,9–2 м. Этот параметр не должен изменяться на всей длине марша.

Стандартная лестничная установка

Ширина марша равна ширине выхода на клетку:

  • Внутриквартирные сооружения составляют 90 – 100 см.
  • Здания с повышенным уровнем комфорта 1,25–1,5 м.
  • Садовые домики оснащаются маршем с шириной 70 – 80 см.

Ширина 80 см предусмотрена для вспомогательных конструкций простой формы. К ним относится подвальная или чердачная установка. Определение ширины производится между перилами или между балясинами и стеной.

Винтовые сооружения создают промежуток от центральной опоры до крайней части ступеньки. Оптимальный размер 110 см. Между маршами, размещенными во встречном друг другу направлении, предусмотрен промежуток от 10 см.

По аналогичной технологи создается лестничное устройство с забежными ступеньками с разворотом на 180°.

Классическая лестница из дерева

Разновидности установок

Оптимальным решением в выборе ступеней выступает поперечная планка в 300 мм, а подъем 170 мм. Данные показатели образуются при наклоне марша в 30 – 40 гр. Кроме этого, существует ряд других важных требований:

  1. Установка лестницы производится в нежилой части здания.
  2. Межуровневые лестницы могут выходить на чердак. Тогда выход приходится близко к продольной оси чердака.
  3. При расчетах, катет, расположенный против угла в 30 гр., равен ½ гипотенузы. То есть, если высота потолков 3 м и уклон 30 гр., длина проема равна 6 м.
  4. Установка винтовых сооружений образует крутой угол. Это обусловлено ограничением в наличии свободного пространства.
  5. Лестницы бывают открытыми и встроенными. Первые монтируются там, где исключено загромождение пространства массивными сооружениями. А встроенные размещаются там, где необходимо использовать пространство под лестницей (санузел или кладовая).
  6. Если дело касается монолитных перекрытий или перекрытий плитами ЖБИ, разрабатывается отдельный проект.

Классическое лестничное устройство из массива

Возведение сооружения

Начало работ определяется измерением расстояния между проемами и параметров проема. Затем составляют проект, где отмечаются все габариты и тип конструкции, указывается материал для косоура или тетивы, угол подъёма. Подсчитывается число рядовых балясин и размер перил.

При подготовке материалов, создается разметка косоура с внутренней стороны изделия. Запиливают косоур устройства посредством лобзика.

Фрезеруются наружные части. Доводятся фрезерованные части косоура абразивом (шкурка №8, затем №4). Шлифовка ЛШМ производится с зерном на 100, а затем 180. Аналогом ЛШМ выступает ВШМ.

Расчет подъема ступени

Монтируется пристенная опора левой части сооружения.

Размещается подпорный столб (временная поддерживающая планка) и производится установка внешнего косоура 1-ой правой части. Выставляются оба косоура по уровню. Примеряют опору лестничной установки с пазом под шип косоура.

Запиливается вертикальная часть ступени. Размещается пристенная и наружная часть косоура второго сегмента деревянного устройства. В одночасье отделывается проём деревянными щитами. Все стыковки обеспечиваются посредством клея.

Как рассчитать размеры проема второго этажа под лестницу? | Методика расчета

Чтобы правильно рассчитать размеры проема для лестницы в частном доме, необходимо отталкиваться от ряда критериев и норм. В целом, если позволяет свободное пространство, то сперва выбирается желаемая конфигурация самой лестницы, а проем подгоняется под нее. Когда места относительно мало, поступают наоборот – под небольшой проем выбирается подходящая конфигурация лестницы.

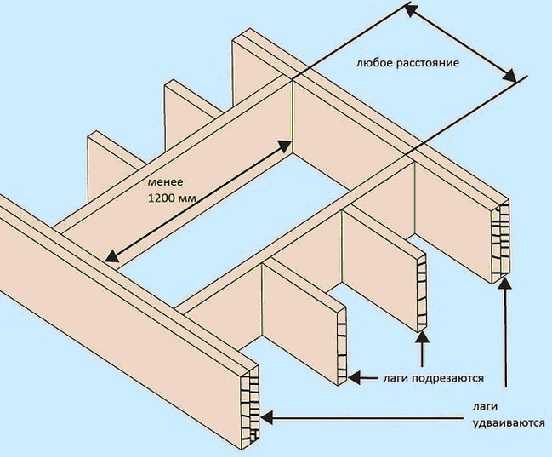

Основные параметры проема под лестницу

Для начала разберемся с основными параметрами проема на втором этаже под лестницу. Как его правильно мерить? Какие размеры нужны для правильного расчета? Сколько вообще места отводить под проем при строительстве дома? Какие важные нюансы, при этом, нужно учитывать в процессе расчетов?

При расчете проема под лестницу на второй этаж специалисты оперируют следующими понятиями:

  • форма проема;
  • длина и ширина проема;
  • толщина межэтажного перекрытия;
  • расстояние от пола до перекрытия;
  • расстояние от ступеней до потолка.

В стандартных вариантах проем под лестницу может быть в форме квадрата, прямоугольника или круга. Реже встречается овал и другие сложные конфигурации. Прямоугольный проем чаще всего обустраивается под прямые одномаршевые лестницы и Г-образные. Квадратный – под П-образные. Проемы в форме круга делаются под винтовые лестницы.

Если речь идет о прямых, Г-образных и П-образных лестницах, то оперируют с длиной и шириной проема. В случае с винтовыми конструкциями рассчитывается радиус или диаметр, так как проем имеет форму окружности.

Толщина межэтажного перекрытия в расчетах размеров проема решающей роли не играет, однако пренебрегать этим параметром не следует. Особенно это актуально для тех лестниц, которые располагаются под проемом не полностью.

Расстоянием от пола до перекрытия называется высота помещения. Этот размер с толщиной межэтажного перекрытия будет соответствовать высоте лестничной конструкции.

Когда лестница не полностью расположена под проемом, важно учитывать расстояние от ступеней до потолка. При подъеме и спуске человек не должен доставать головой до края проема. Параметр актуален, как правило, только для прямолинейных одномаршевых конструкций.

Проем под прямолинейную лестницу

Для прямолинейной одномаршевой лестницы обустраивается проем прямоугольной формы. Его ширина, как правило, соответствует ширине ступеней с учетом толщины ограждения. В стандартном исполнении этот размер соответствует 0.9-1.1 м. Более комфортабельные лестницы делаются шириной до 1.5 м, соответственно, такой же будет и проем.

Длина проема под прямолинейную лестницу рассчитывается таким образом, чтобы минимальное расстояние между ступенями и потолочным перекрытием было не менее 1.9 м. Если проем сделать недостаточно длинным, при подъеме и спуске человек будет задевать головой край межэтажного перекрытия. Для примера при длине марша в 4.0 м и высоте потолка 2.7 м длина проема составит не менее 3.5 м.

Проем под Г-образную лестницу

Проем для Г-образной лестницы с двумя маршами и промежуточной площадкой может иметь форму прямоугольника или квадрата. В первом случае его ширина будет соответствовать ширине ступеней, то есть от 0.9 м до 1.5 м. На практике часто встречаются проекты, когда под Г-образную лестницу оставляется квадратный проем 2×2 м. В таких случаях его ширина будет соответствовать ширине ступеней второго марша плюс длине первого марша (по 1 м, соответственно).

В случае, если проем под Г-образную лестницу делается прямоугольным, обязательно учитывается расстояние от ступеней (или промежуточной площадки) до потолка. Как и в случае с прямолинейной конфигурацией этот размер должен быть не менее 1.9-2.0 м.

Проем под П-образную лестницу

Чаще всего проемы под П-образную лестницу с двумя маршами делаются в форме квадрата. Размер его стороны будет соответствовать сумме ширин ступеней обеих маршей, то есть, примерно 2.0 м.

Опять же, если высота потолков большая, то при нормальном уклоне лестницы обязательно в расчет берется минимальное расстояние от ступеней нижнего марша до межэтажного перекрытия. Норма аналогична вышеупомянутым – не менее 1.9 м.

Проем под винтовую лестницу

Расчет размеров проема под винтовую лестницу будет зависеть от ее конфигурации. В большинстве случаев он имеет форму окружности. Также бывают варианты в форме квадрата. Обычно винтовая лестница выбирается в тех случаях, когда место под обустройство проема ограничено. Это самый компактный вариант.

Как правило, длина и ширина (либо диаметр) проема второго этажа под винтовую лестницу соответствует двойной ширине ступеней. То есть, если при стандартных размерах для таких конструкций ширина ступеней будет 0.8 м, то проем будет не менее 1.6 м по длине и ширине, либо же в диаметре, если он круглый.

Завершение

Чтобы не вникать в детали расчетов размеров проема для лестницы и не допустить досадных ошибок, обратитесь в нашу компанию «Новая Лестница». Опытный специалист приедет к вам бесплатно, рассчитает абсолютно все параметры проема с учетом нюансов, конфигурации лестницы, имеющегося пространства и прочих критериев.

Не удается найти этаж над лестницей, на котором можно разместить лестничную клетку.

Справочный номер:
KB-00966

Последнее изменение:
17 февраля 2022 г.

Информация в этой статье относится к:

ВОПРОС

Когда я пытаюсь использовать инструмент редактирования «Автоматическая лестничная клетка», чтобы создать лестничную клетку для своей лестницы, отображается следующее сообщение:

«Не удается найти этаж над лестницей, на котором можно разместить лестничную клетку».

Что это значит?

ОТВЕТ

Инструмент «Автолестничная клетка» создает проем в платформе пола над выбранной лестницей. Если программа не может найти платформу пола над лестницей, появится это сообщение.

Существует несколько причин, по которым над выбранной лестницей может отсутствовать настил:

  • Лестница расположена на верхнем жилом этаже плана.
  • Лестница находится под комнатой «Открытое дно».
  • Лестница находится снаружи строения.

Построить лестницу на чердак

Важно помнить, что мансардный этаж на плане зарезервирован как место, где программа автоматически создает стены мансарды. Это единственное назначение мансардного этажа. Комнаты не предназначены для создания на этом этаже, и платформа под ним всегда будет потолочной платформой, а не напольной платформой.

Если ваша лестница находится на верхнем пронумерованном этаже плана и вы хотите достроить ее до чердака или кладовой, вам нужно будет создать новый пронумерованный этаж над лестницей и создать там комнату — не на мансардном этаже.

Чтобы построить лестницу под комнатой с открытым низом

Кнопка редактирования Auto Stairwell создает отверстие в платформе пола над выбранной лестницей, создавая комнату в этом месте, которая определяется перилами и указывается как комната типа «Открытая снизу». Если выбранные лестницы уже расположены в области «Открыть снизу», то это условие уже выполнено.

Чтобы убедиться, что ваша лестница привязывается к краю платформы на полу этажом выше, выберите Инструменты> Этаж/Эталонный дисплей> Эталонный дисплей , чтобы расположение перил или стен, используемых для определения комнаты «Открытое внизу», можно было увидеть, глядя на лестницу этажом ниже.

Выберите лестницу и переместите ее так, чтобы ее верхний край совпал с перилами выше. Когда лестница касается перил, в перилах автоматически создается дверной проем.

Для строительства лестницы на местности

Если вы пытаетесь построить лестницу снаружи здания, например, лестницу, ведущую из подвала на уровень, то вам нужно будет определить лестничную клетку на том же уровне пола, что и лестница, а затем нарисовать Отверстие в земле вокруг лестничной клетки, чтобы земля не заходила в нее.

Убедитесь, что в комнате на лестничной клетке снят флажок Крыша над этой комнатой на панели Структура диалогового окна Спецификация комнаты .

Статьи по теме

Минимальный зазор над головой с фотографиями

14 апреля 2021 г. 15:20:09

Зазор над головой — это конструктивная особенность лестниц, которая помогает снизить вероятность получения травм головы или других травм на лестницах. Минимальный зазор для лестницы установлен OSHA, Международным строительным кодексом и Международным жилищным кодексом. Эти коды помогают гарантировать, что высота лестничного проема достаточна для того, чтобы подавляющее большинство пользователей могли ходить, не сталкиваясь с препятствиями или выступами на дорожке.

Минимальный зазор для лестницы

Минимальный зазор для лестницы в соответствии с IBC и OSHA составляет 80 дюймов (2032 мм) над ступенями лестницы до любого препятствия или выступа над потолком. Зазор над перекрытием лестницы измеряется по вертикали от края ступени лестницы или выступа.



Требования OSHA к свободному пространству над верхней частью лестницы

Требования OSHA к свободному пространству над верхней частью лестницы приведены в OSHA 1910.25 — Лестницы:

1910.25(b)(2) Вертикальное расстояние от любой ступени лестницы до любых препятствий над головой составляет не менее 6 футов 8 дюймов (203 см) при измерении от передней кромки ступени.

Свободное пространство над головой лестницы применимо ко всем типам конструкции и применения лестниц, будь то стандартные лестницы, лестницы с чередующимися ступенями, сборные коммерческие лестницы, лестницы эвакуации, металлические лестницы или деревянные лестницы.

Зазор OSHA над головой также применяется к выходным лестницам, которые являются частью маршрута выхода.

Раздел 1910.36 (g) (1) OSHA требует, чтобы потолок пути выхода был не менее семи футов шести дюймов (2,3 м) в высоту. Любой выступ с потолка не должен достигать точки менее шести футов восьми дюймов (2,0 м) от пола.

IBC код минимального зазора над верхней частью лестницы

IBC является наиболее широко применяемым коммерческим строительным стандартом для лестниц. Строительные нормы IBC о минимальном зазоре над головой помогают обеспечить безопасность лестницы, снижая вероятность травм головы на лестнице. Код минимального зазора IBC для верхней части лестницы указан в IBC 2018 Раздел 1011. 3 Высота над уровнем моря:

Лестницы должны иметь высоту над головой не менее 80 дюймов (2032 мм), измеренную по вертикали от линии, соединяющей края выступов. Такая высота над лестницей должна быть непрерывной до точки, где линия пересекает площадку внизу, на одну глубину проступи ниже нижнего подступенка. Минимальный зазор должен сохраняться по всей ширине трапа и лестничной площадки.



Другие правила кодов зазоров на лестничных маршах

Некоторые обстоятельства, такие как люки в крыше, дверные упоры и винтовые лестницы, имеют другие правила кодов зазоров на лестничных маршах.

Зазор над головой люка в крыше

Крутые лестницы, такие как чередующиеся лестницы, часто используются для доступа на крышу IBC в соответствии с IBC 1011.3. Для этих применений требуется такой же зазор над головой в 80 дюймов. Но из-за более крутого угла лестницы с чередующейся ступенькой мы рекомендуем минимальный зазор 88,2 дюйма для лестницы с чередующейся ступенькой 56° и 108,7 дюйма для лестницы с чередующейся ступенькой 68°.



Свободное пространство для закрытия двери

В некоторых случаях требуются специальные исключения из требований к минимальному свободному пространству.

Например, за исключением IBC 1003.3.1, закрытие дверей и упоры на лестнице не должны уменьшать высоту над головой до менее 78 дюймов (1981 мм).

Как и лестницы, пандусы и площадки с пандусами также требуют 80-дюймового зазора над головой.





Минимальный зазор оголовка винтовой лестницы

Высота оголовка винтовой лестницы может быть немного меньше стандартного зазора оголовка лестницы. И OSHA, и IBC требуют на 2 дюйма меньше зазора над головой для винтовых лестниц, чем для других типов лестниц.

Согласно OSHA 1910.25 (d)(3) Винтовые лестницы должны соответствовать требованию вертикального зазора 6 футов 6 дюймов (2 м).

За исключением высоты потолка IBC 1011.3, для винтовых лестниц допускается высота потолка 78 дюймов (1981 мм).



Высота проема лестницы в подвал

Высота проема лестницы в подвал определяется IRC. Как правило, лестница в подвал должна иметь зазор 6 футов 8 дюймов в соответствии с требованиями раздела R311.7.2 IRC.

Существует одно особое исключение из этого правила, относящееся к трапам ограждений переборок. В разделе R311.7.10.2 IRC указано, что лестницы, обслуживающие ограждения переборок, не являющиеся частью необходимого выхода из здания, обеспечивающие доступ с внешнего уровня земли в подвал, освобождаются от требований разделов R311.3 и R311.7, если высота от уровня чистового пола подвала до уровня, примыкающего к лестнице, не превышает 8 футов (2438 мм), а отверстие на уровне земли, ведущее к лестнице, закрывается ограждением в переборке с дверями на петлях или другими утвержденными средствами.



Пожарная лестница над головой

Пожарная лестница — это лестница, которая является частью пути эвакуации или выхода из здания в соответствии с IBC, NFPA или OSHA.

Высота пожарной лестницы определяется в соответствии с NFPA 101, глава 7, средства эвакуации, раздел 7.1.5.3. Высота над уровнем моря на лестницах и лестничных площадках должна быть не менее 6 футов 8 дюймов (2030 мм) и измеряться по вертикали над плоскостью, параллельной и касательной к самому переднему выступу ступени лестницы.

OSHA и IBC также требуют одинаковых 6 футов 8 дюймов (6 футов 8 дюймов) или 80 дюймов (80 дюймов) высоты над уровнем лестницы для лестниц, являющихся частью пути эвакуации или выхода.



Какой зазор необходим для пожарных выходов?

Пожарные выходы, являющиеся частью маршрута эвакуации или средств эвакуации, имеют требования к свободному пространству над головой, включая высоту потолка и лестницы.

В соответствии с разделом 7.1.5 NFPA 101 Высота над уровнем моря средства эвакуации должны быть спроектированы и обслуживаться таким образом, чтобы обеспечить высоту над головой не менее 7 футов 6 дюймов (2285 мм). Выступы потолка должны обеспечивать высоту не менее 6 футов 8 дюймов (2030 мм) с допуском 3/4 дюйма.

Минимальная высота лестницы у пожарного выхода составляет те же 80 дюймов в соответствии с OSHA, IBC и NFPA.



Зазор для лестничной площадки

Зазор для лестничной площадки такой же, как и для лестницы. Раздел IBC 1011.2 Высота над уровнем моря гласит, что минимальный зазор в 80 дюймов должен сохраняться по всей ширине лестницы и лестничной площадки.

Код зазора OSHA для лестничной площадки прямо не указан в коде, но может быть истолкован как те же 80 дюймов, что и для лестницы, поскольку определение лестницы в разделе 1910.21 включает любые площадки и площадки между подступенками и ступенями.



Зазор над лестницей в жилом доме

Зазор над верхней частью лестницы в жилом доме определяется Международным жилищным кодексом (IRC) в главе 3 «Планирование здания». В разделе R311. 7.2 высота над уровнем моря гласит, что высота над уровнем моря на лестницах должна составлять не менее 6 футов 8 дюймов (2032 мм) по вертикали от наклонной линии, примыкающей к выступу ступени, или от поверхности пола лестничной площадки или платформы на этой части лестницы. .



Конечные точки зазора верхней части лестницы

Строительные нормы и правила для лестниц устанавливают минимальный зазор лестницы для верхней части. Выявление и предотвращение областей с низким зазором на верхней части лестницы должно быть включено в плановую оценку OSHA рабочей поверхности для ходьбы в рамках вашей программы безопасности. Убедившись, что лестницы соответствуют этим требованиям в отношении достаточного зазора над головой, менеджеры по безопасности, проектировщики лестниц и установщики могут помочь создать безопасный опыт ходьбы по лестнице и снизить вероятность травм на лестнице.



Часто задаваемые вопросы о зазоре над головой лестницы



Какой тип лестниц лучше всего подходит для зазора головы?

Тип лестницы, который лучше всего подходит для обеспечения зазора между головами, — это любые лестницы, которые соответствуют требованиям к минимальному зазору в 80 дюймов в соответствии с OSHA, IBC и IRC.
