Устройство и принцип работы термоголовки для радиаторов

В осенне-зимний период внутренний температурный комфорт жилых помещений играет важную роль в нашей повседневной жизни. А постоянно растущие цены на энергоносители заставляют нас задуматься об энергосберегающем управлении систем отопления. Для получения оптимального уровня комфорта в помещениях и уменьшения расходов на оплату энергоносителей применяется такой элемент терморегулирования, как термоголовки для радиаторов.

Раньше, при увеличении температуры в квартире или доме в зимний период, приходилось открывать окна для проветривания помещений. Таким образом температуру в помещениях восстанавливали до комфортного уровня. Сегодня из-за постоянного увеличения цен на энергоносители, затраты на обогрев помещений очень высоки, и тарифы за отопление только растут. Для того чтобы их минимизировать, есть необходимость теплоноситель расходовать целесообразно.

Для регулирования температуры на радиаторы устанавливают такие элементы, как термостатический клапан с термоголовкой, которые в автоматическом режиме управляют количеством теплоносителя, поступающего в радиатор, поддерживая нобходимую комфортную температуру в комнатах.

Далее в нашей статье пойдет речь об этих термостатических элементах.

Термостатический клапан для радиатора отопления.

Устройство термоголовки.

Принцип работы термостатической головки.

Виды термоголовок.

ТОР 10 термоголовок.

Термостатический клапан для радиатора отопления

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение. При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

Принцип работы термостатического клапана выглядит следующим образом.

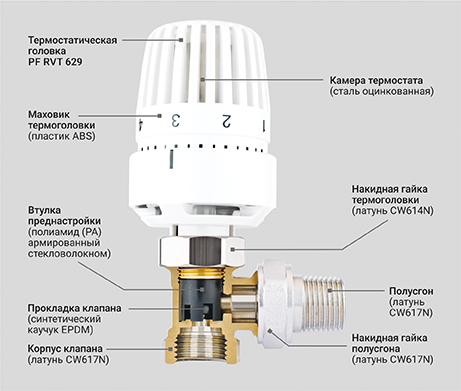

Непосредственно внутри корпуса (9) термостатического клапана расположено седло (8) клапанной части. Проход теплоносителя через клапан ограничивает непосредственно вентильная головка (шток) с золотником (7). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (6), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт или дроссель (5), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток.

В результате хода штока изменяется пропускная способность клапана, и соответственно уменьшается или увеличивается количество теплоносителя, поступающего в радиатор.

Устройство термоголовки

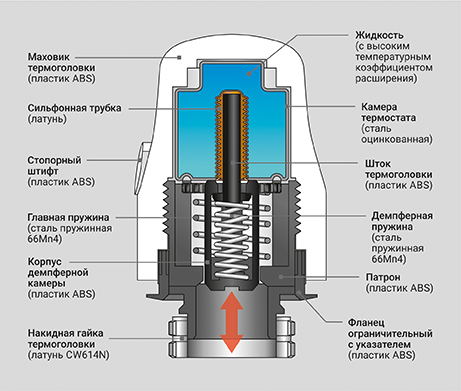

Устройство термостатической головки довольно простое. Термостатический регулятор имеет корпус (1), обычно выполненный из специального пластика, реже применяется латунь. Внутри в верхней части корпуса расположен специальный сильфон (2) с наполнителем, который реагирует на изменения комнатной температуры. Следующим расположен шток (3) с толкателем (4), которые непосредственно воздействуют на штифт термостатического клапана, возвратная пружина (5) и элемент присоединения (6), позволяющий произвести прочную фиксацию термоголовки непосредственно на термостатическом клапане.

В основном в качестве наполнителя используют производные ацетона или толуола, эти наполнители применяют при производстве жидкостных термоголовок. Некоторые производители, например, Danfoss использует газоконденсатный заполнитель для газоконденсатных термоголовок.

Технология производства газоконденсаных термоголовок несколько дороже, но по времени срабатывания такие термоголовки значительно быстрее и погрешность регулирования меньше. Время срабатывания жидкостных термоголовок 17-25 минут, газоконденстатных 8-10 минут.

Принцип работы термоголовки

Принцип работы термоголовки состоит в следующем: нагретый комнатный воздух оказывает воздействие на сильфонный наполнитель, который находится в замкнутом пространстве. В результате расширения наполнителя, сам сильфон увеличивается в объеме, и непосредственно через шток с толкателем начинает воздействие на штифт термостатического клапана. Внутри клапана шток с золотником перемещается вниз, пропускная способность прохода уменьшается, и тем самым ограничивается количество теплоносителя, которое поступает в радиатор.

При уменьшении температуры воздуха в комнате происходит обратный процесс. Охлаждаясь, сильфон уменьшается в объеме, шток термостатического клапана под действием пружины поднимается вверх, пропускная способность увеличивается, количество теплоносителя в единицу времени проходит больше, и соответственно радиатор отдает больше тепла в помещение. Таким образом термоголовка поддерживает в автоматическом режиме заданную Вами температуру с точностью до 1°С, создавая оптимальный комфорт в помещениях.

Установка термоголовки на радиатор

Для начала термоголовка подбирается по резьбе подключения термостатического клапана (так как у разных производителей резьба подключения отличается, и чтобы получить корректную работу термоголовки необходимо правильно ее подобрать. С этим вопросом Вы можете ознакомиться в нашей статье «Как выбрать термоголовку для радиатора отопления»)

Для корректной работы термоголовки необходимо правильно ее установить. Термостатические головки, у которых датчик температуры встроен внутри, необходимо располагать горизонтально, т.е. параллельно полу. В результате такого расположения окружающий воздух будет беспрепятственно циркулировать вокруг термостата, и регулирование будет происходить корректно. Установка термоголовки в вертикальном положении не даст возможности правильному функционированию, в следствие влияния таких факторов, как тепловое воздействие от корпуса клапана, или непосредственно от поверхности труб системы отопления, которые проложены открыто вдоль стен.

Виды термоголовок

В зависимости от назначения, метода установки и свободного доступа при монтаже, термоголовки различают по нескольким видам:

Термоголовки для радиатора с встроенным температурным датчиком. Это стандартные терморегуляторы, которые очень часто устанавливаются на радиаторах отопления, потому что обычно имеется свободный доступ комнатного воздуха к корпусу термоголовки, горизонтальный монтаж таких термоголовок не затруднен, и работа термоголовки будет корректной.

Термоголовки с выносным температурным датчиком. Такие термоголовки следует применять, в случаях, когда нет технической возможности произвести горизонтальный монтаж, либо радиаторы отопления скрыты очень плотными шторами; довольно близко от термоголовки находятся какие-либо источники тепла (трубы системы отопления, солнечный свет и др.), радиатор размещен под подоконником очень большой ширины. В таких случаях целесообразно устанавливать термоголовки с выносным датчиком температуры, который крепиться обычно к стене и управление осуществляется посредством капиллярной трубки различной длины.

Электронные термоголовки. Электронные программируемые термоголовки работают так же, как и обычные механические. Отличаются они по времени срабатывания внутри электронных термоголов находится специальный датчик, который регистрирует температуру в комнате каждую минуту, поэтому условно время срабатывания у них составляет 1 минуту) и возможностью запрограммировать по времени и дням недели необходимую температуру. Еще одно отличие — это встроенный электродвигатель вместо сильфона с наполнителем, который перемещает шток термостатического клапана, ограничивая или увеличивая количество теплоносителя, поступающего в радиатор. Для этого необходимо электропитание. У многих производителей предусмотрены две обычных щелочных батарейки, которые поставляются в комплекте. Срок эксплуатации батареек составляет порядка двух лет, и обычно заранее появляется сигнал о необходимости замены элементов питания.

ТОР 10 термоголовок

В заключение хочется отметить, что большое количество производителей предлагают широкий ассортимент термоголовок, различных по назначению, различной формы и разнообразной цветовой гаммы. Большинство термоголовок отлично справляются с поддержанием оптимальной и комфортной комнатной температуры, при этом эффективно экономятся энергозатраты. Большинство термоголовок имеют хороший дизайн и очень оптимально дополняют интерьер в помещениях.

На нашем сайте вы можете купить термоголовки таких известных производителей, как Danfoss, Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz и др.

И в завершение, для Вашего удобства размещаем 10 самых популярных и часто запрашиваемых термоголов.

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Как работает термоголовка на радиаторе отопления

В статье подробно рассказано как работает термоголовка на радиаторе отопления, принцип работы и установка термоголовки на радиатор отопления. Перед началом работ, внимательно ознакомьтесь с имеющимися инструкциями. Статья содержит полную информацию для выполнения работы от начала и до конца. Выбирайте только проверенных производителей, не экономьте на приборах, качество того стоит!

Термостатическая головка принцип работы

В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.

Термостатическая головка принцип работы

Обратите внимание!
Чем качественнее калибровка устройства, тем точнее оно будет реагировать на изменение температуры.
В то же время и цена у подобных термоголовок высокой точности будет соответствующей.

При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Установка термоголовки на радиатор отопления

Перед началом работ, важно знать, как правильно установить термоголовку на радиатор, от этого будет зависеть дальнейшая функциональность прибора.

Что понадобиться:

Термоголовка
Плашка для нарезания резьбы
Фумлента
Два разводных ключа
Контргайки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

• механический, регулировка которого осуществляется вручную;

• электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

Настройка термоголовки

После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.

В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.

Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.

Термоголовка в 90% случаев используется для понижения температуры воздуха. Однако в загородном коттедже путем установки головок с клапанами на все регистры можно температуру поднять. В дальних от котла комнатах теплопотери в контуре обогрева максимальные. Поэтому при перекрытии подачи в ближних регистрах горячая вода лучше нагревает дальние от бойлерной комнаты.

Особая благодарность авторам статей с сайтов: homemyhome.ru, vseinstrumenti.ru,o-trubah.ru,nastroike.com

Как работает термопринтер?

Термопринтеры — рабочие машины для многих организаций. Но знаете ли вы, как термопринтеры могут производить большие объемы долговечных этикеток, знаков и штрих-кодов?

В отличие от струйных или матричных принтеров, термопринтеры используют нагретую печатающую головку для создания изображения. Этот процесс создает изображения с высоким качеством печати, которые могут выдержать более серьезные нагрузки. Существует два типа термопринтеров: прямая термопечать и термотрансферная печать. Оба используют термопечатающую головку, которая нагревает маркируемую поверхность.

ПОЧЕМУ ТЕРМИЧЕСКАЯ ПЕЧАТЬ?

Если вы печатаете штрих-коды, особенно на этикетках, бирках или браслетах, которые имеют длительный срок службы или подвергаются воздействию солнечного света, влаги или суровых условий, скорее всего, вы используете или рассматриваете возможность использования термопринтеров.

Термическая технология также является отличным вариантом, если вы ищете:

Гибкость носителя
Надежные принтеры, не требующие особого ухода
Гибкость применения

Альтернативные технологии, такие как ударные принтеры*, с большей вероятностью сломаются в динамичной и промышленной среде. Им часто не хватает качества печати для получения четких, последовательно сканируемых штрих-кодов, и они не оптимизированы для клейких материалов для этикеток.

*Ударные принтеры работают, ударяя металлической или пластиковой головкой о красящую ленту. Пример: матричные, ромашковые и шариковые принтеры.

КАК РАБОТАЕТ ТЕРМИЧЕСКИЙ ПРИНТЕР?

Существует два типа термопринтеров:

ТЕРМОТРАНСФЕРНАЯ ПЕЧАТЬ

В работе термотрансферных принтеров используется нагретая печатающая головка, которая передает тепло на ленту, расплавляя чернила на носителе. Чернила впитываются, так что изображение становится частью носителя. Этот метод обеспечивает качество изображения и долговечность, которые не имеют себе равных в других технологиях печати по запросу. Принтеры с термопереносом могут работать с более широким спектром материалов, чем модели с прямой термопечатью, включая бумагу, полиэфирные и полипропиленовые материалы.

ПРЯМАЯ ТЕРМИЧЕСКАЯ ПЕЧАТЬ

Принтеры для прямой термопечати работают, создавая изображения непосредственно на печатном материале без использования ленты, тонера или чернил. Вместо этого в этом методе используется химически обработанный термочувствительный носитель, который чернеет при прохождении под термопечатающей головкой. В результате этот носитель более чувствителен к свету, теплу и истиранию. И этикетки и бирки не так долговечны. Изображения могут со временем выцветать, а носитель темнеет при чрезмерном воздействии тепла, света или других катализаторов.

МОБИЛЬНЫЕ ПРИНТЕРЫ

Эти портативные инструменты предназначены для печати штрих-кодов на ходу. Они должны быть легкими, прочными и иметь беспроводную связь. Вы должны быть в состоянии легко установить носитель. Они должны иметь легко читаемый дисплей и выдерживать удары и удары. Некоторые мобильные принтеры обладают невероятной прочностью, чтобы выдерживать брызги воды, погружение в воду, резкие перепады температур и многократные падения на бетон с большого расстояния.

Мобильные принтеры идеально подходят для розничной торговли, гостиничного бизнеса, здравоохранения, управления складом, транспорта и производства для печати различных этикеток, квитанций и бирок.

НАСТОЛЬНЫЕ ПРИНТЕРЫ

Настольные принтеры предназначены именно для этого — они помещаются на столе или в другом небольшом пространстве. Они должны требовать минимального обслуживания, быть простыми в использовании и предлагать различные варианты проводного и беспроводного подключения. Медиа должны быть простыми для загрузки. Настольные принтеры должны быть надежными, экономичными и способными выполнять задания печати среднего уровня. Модели премиум-класса должны развиваться вместе с технологиями и меняющимися потребностями бизнеса.

Настольные принтеры идеально подходят для использования в розничной торговле, здравоохранении, гостиничном бизнесе, транспорте и легкой промышленности для печати различных этикеток, бирок, браслетов и квитанций.

ПРОМЫШЛЕННЫЕ ПРИНТЕРЫ

Для более требовательных условий и больших объемов печати идеально подходят промышленные принтеры. Большие по размеру, они, как правило, более прочные по конструкции. Они должны легко интегрироваться в существующее предприятие и интуитивно понятны для ваших команд. Модели премиум-класса невероятно прочны и могут даже поддерживать круглосуточную работу и важные бизнес-операции. Они могут помочь вам увидеть всю цепочку поставок в режиме реального времени, повысить эффективность и использовать технологии Интернета вещей (IoT) для получения конкурентного преимущества. Невероятно прочные модели могут даже поддерживать круглосуточную работу и важные бизнес-операции.

Промышленные принтеры лучше всего подходят для использования в производстве, транспорте и логистике, правительстве, розничной торговле и здравоохранении для печати этикеток и бирок.

ПЕЧАТНЫЕ МАШИНЫ

Печатные машины предназначены для интеграции в систему печати и нанесения, такую как упаковочная линия. Обычно они сопровождаются датчиком продукта для активации печати и аппликатором (тампой) для прикрепления этикетки к маркируемому предмету. Печатные машины должны быть надежными рабочими лошадками, способными работать без остановок. Поскольку они интегрированы в систему, вам нужен легкий доступ для быстрого обслуживания. И идеально иметь заменяемые компоненты, которые можно снять, чтобы производственные линии продолжали работать.

Механизмы печати используются в производстве, отгрузке и реализации для производства этикеток.

ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ ТЕРМИЧЕСКИЙ ПРИНТЕР?

Термопринтеры широко используются в различных областях промышленности:

Транспорт и логистика
Кросс-докинг и хранение
Комплектация и упаковка
Отгрузка и получение
Управление запасами
Подтверждение доставки
Возврат арендованного автомобиля
Производство
Незавершенное производство
Маркировка соответствия
Управление запасными частями
Обслуживание оборудования
Прослеживаемость
Обеспечение качества
Здравоохранение
Положительная идентификация пациента
Управление лабораторией/аптекой
Управление активами
Точная маркировка образцов

Если вы хотите узнать, как термопринтеры могут помочь вашей организации, будь то мобильные, настольные или промышленные принтеры или принтеры, обратитесь к экспертам по термопечати в GFC. Мы предлагаем обширный портфель, который соответствует вашей среде, объему печати и потребностям приложений.

Принцип работы термопринтера и управление нагревом головки термопринтера _ Печатное оборудование-Xprinter

Резюме принцип работы термопринтера Принцип работы термопринтера оборудован полупроводниковыми нагревательными элементами печатающей головки, печатающая головка после нагревания и контактной термопечати на бумаге можно распечатать необходимый дизайн, принцип аналогичен термическим факсимильным аппаратам.
Это изображение нагревается, химическая реакция и создается в пленке.
Принцип работы термика

термопринтеры

принцип работы термопринтеров печатающая головка оснащена полупроводниковым элементом, печатающая головка после нагревания и контактной термопечатающей бумаги может распечатать потребность в дизайне, принцип аналогичен тепловым факсимильным аппаратам.
Это изображение нагревается, химическая реакция и создается в пленке.
Химическая реакция термопринтера проводится при определенной температуре.
Высокая температура может ускорить химическую реакцию.
Когда температура ниже 60 ℃, бумаге требуется довольно много времени, даже в течение нескольких лет, чтобы потемнеть;
При температуре 200 ℃ это будет сделано за несколько микросекунд.

около 2 дюймов печатающей головки, поперечной имеет 384 плюс горячий;
На 3′ приходится 576 плюс хот-споты.
Чтобы добавить горячее управление, абстрагируйтесь, кеш записывает парами.
Печатающая головка внутри кеша, кеш с битом указывает на горячий ли нагрев.
Итак, перед нагревом нам нужно поместить точки в данные, которые будут сразу же напечатаны и записаны на принтер последовательным буфером.
Как записывать данные здесь не будем, будем считать, что данные записываются в кеш.
В настоящее время, чтобы быть ясным, данные должны быть записаны как можно скорее в начале вращения двигателя, обычно в начале первой фазы, электрические данные будут записываться одновременно.
После того, как данные записываются в кеш, не просто давая плюс горячей линии и может реализовать мощность нагрева.
Протестировано, около 3 дюймов печатающей головки, 576 точек при одновременном нагреве сделают пик тока достигшим 11. А, большая часть литиевой батареи может выдерживать ток только около 6 А, потеря мощности нагрева, вероятно, вызовет аккумулятор быть защищенным.
Все печатающие головки будут добавлены в несколько групп управления соответственно.
Поэтому в определенный момент мы можем только на определенные группы отопления.
Принцип группового нагрева заключается в уменьшении мгновенного тока (
Уменьшите время одновременного нагрева точек)
В то же время, также может обеспечить каждый основной равномерный нагрев.
Из-за ограниченности проблем портативного принтера, таких как объем, стоимость, как правило, нет устройства постоянного тока для питания печатающей головки, поэтому неравномерная группа приведет к тому, что одна и та же строка в почерке будет двухцветной.
Это требует много испытаний, чтобы определить.
