Примыкание дымохода к металлочерепице: Проход трубы через металлочерепицу, как обустроить примыкание

Содержание

надежный проход и примыкание дымохода

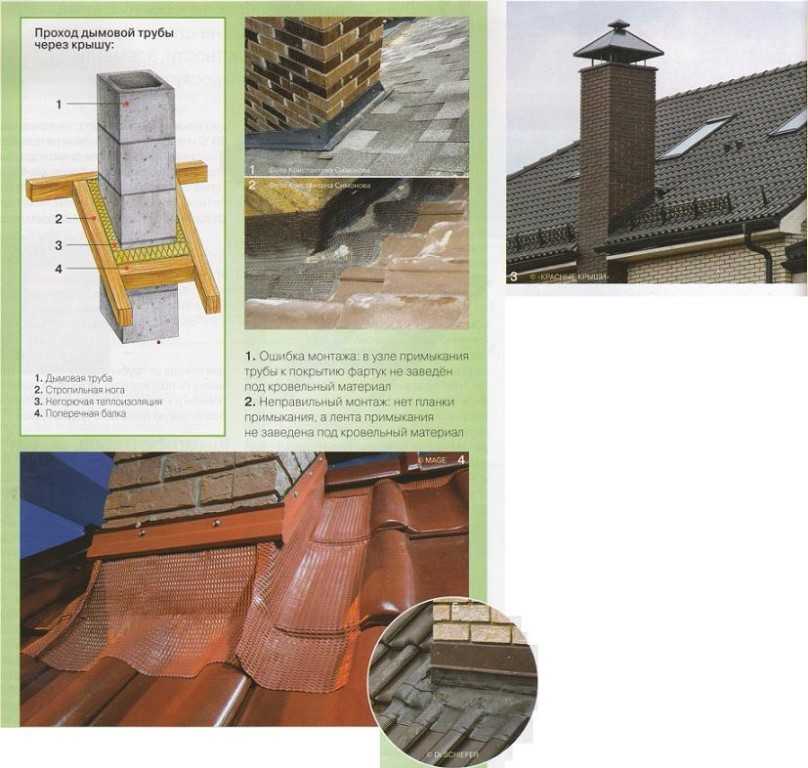

Как организовать дымоход на крыше: общая схема
Как устроить выход трубы

Прямоугольный выход
Круглый (овальный) выход

Вопрос отопления особенно актуален в частном доме. Если отопление организуется, к примеру, через котел или печь, то не обойтись без устройства дымохода. Его обычно выводят на кровлю. Вывод дымоходной трубы должен быть абсолютно безопасным как с позиций пожаробезопасности, так и образования протечек.

Об устройстве дымохода через металлочерепицу домовладельцы обычно задумываются еще при планировании отопления. Вывод трубы чаще всего устраивают в районе конька, поскольку когда труба через металлочерепицу проходит по «теплой» зоне, риск образования конденсата в дымоходе снижается.

Если печная труба проходит непосредственно через конек, то перекрытие узла примыкания значительно упрощается. Более того, зимой практически не образуются снеговые карманы, то есть таким образом пресекается возможность образования протечек в этой зоне. Еще один рекомендованный вариант устройства прохода – на скате крыши поблизости от конька.

Обычно для защиты дымохода от осадков устанавливают специальный зонт. Однако, такое решение себя не оправдывает при использовании котельного оборудования. Любое препятствие на пути выхода газов усложнит их вывод из-за небольшой температуры продуктов сгорания.

Важно

Особо внимательно нужно подходить к оформлению прохода трубы через металлочерепицу, ведь участок прилегания кровли к дымоходу – известное проблемное место, связанное с высоким риском протекания. Способ устройства выхода трубы подбирается, исходя из того, какова ее форма – прямоугольная либо круглая.

Как организовать дымоход на крыше: общая схема ↑

При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.

Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

Совет

Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества.

Как устроить выход трубы ↑

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход ↑

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

установка внутреннего фартука до начала монтажа покрытия;
устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание

Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много.

Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход ↑

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет

Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
Смочив элемент жидким мылом, его натягивают на трубу.
Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

Установка проходного элемента для металлочерепицы Master Flash

герметизация прохода трубы и вентиляции

Отделочные работы на крыше с использованием металлочерепицы имеют свои особенности.

Этапы гидроизоляции верхней части трубы дымохода.

Первостепенной задачей кровельщика является обеспечить герметичность ее поверхности.

Наиболее уязвимыми участками в данном случае являются места примыкания дымохода и проход вентиляции. Покрытие кровли с нарушением технологического процесса может привести к следующим последствиям:

Намокание теплоизоляционного слоя, что повлечет за собой утечку тепла из помещения.
Попадание влаги на деревянные элементы стропильной системы, что может стать причиной их гниения.
Нарушение вентиляции воздуха в подкровельном пространстве.

Еще на этапе проектирования уделяется внимание тому, где будет находиться проход дымохода через кровлю. Не следует забывать, что высота дымовой трубы зависит от ее размещения. Чем ниже по скату крыши она находится, тем длиннее должна быть относительно кровельной поверхности. Оптимальным вариантом расположения дымоходов считается место в районе коньковой балки. В этом случае меньшее количество осадков попадет на трубу, и небольшой выход над поверхностью кровли снизит риск разрушения наружной части.

Устройство примыкания к дымоходу металлочерепицы

Схема установки фартука вокруг выхода дымохода: 7 – дополнительные бруски обрешетки; 11 – лист металлочерепицы; 13 – уплотнитель; 22 – планка примыкания.

После того как труба выведена через кровельный пирог, следующий этап – это герметизация стыка трубы и черепицы. Как правило, такой процесс состоит из следующих этапов:

устройство обрешетки и металлочерепицы на проход трубы;
устройство внутреннего фартука;
монтаж металлочерепицы;
устройство наружного фартука.

Необходимые инструменты:

болгарка;
диск для распила 2 мм;
молоток;
плоскогубцы;
маркер;
металлическая линейка.

Вернуться к оглавлению

Обход дымохода из кирпичной кладки, монтаж нижнего фартука

Осуществляя устройство примыкания, кровельщику необходимо решить две задачи:

Перехватить стекающую воду со ската над трубой, направить по обе стороны дымохода и далее выпустить на скат под ним.
Не допустить попадания воды в дом и вывести спускающуюся по стенкам трубы воду на крышу.

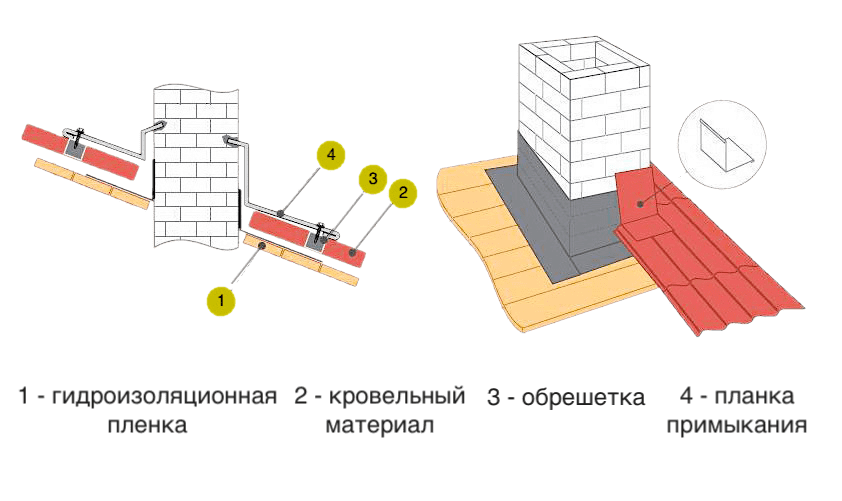

Схема гидроизоляции примыкания дымохода

Для этого необходимо смонтировать металлический фартук, который одновременно будет расположен на плоскости крыши и находиться на трубе на расстоянии 150-200 мм выше поверхности кровли. Перед началом работ труба должна быть оштукатурена, так как после того как будет сделан обход, эта часть дымохода будет недоступна.

Гидроизоляцию завести на боковые грани трубы. На скате немного выше задней грани (не более чем на 0,8 м) в гидроизоляцию встроить водоотводящий желоб.
Дополнительно проход трубы через кровлю обустроить обрешеткой.
Перед установкой нижнего фартука в проход трубы на обрешетку уложить металлочерепицу. Для этого левый и правый листы, примыкающие к дымоходу, обрезаются по его контуру и далее разрезаются по всей ширине листа на длину 50 мм от первой волны, расположенной сверху над дымоходом.
Затем на боковые грани трубы нанести линии, находящиеся от поверхности кровли на 150 мм. Далее соединить их по всему контуру на трубе. Таким образом можно узнать точную высоту подъема верхнего и нижнего фартуков.
По намеченной линии болгаркой сделать штробы (ширина 2 мм). Штробить наружную поверхность дымоходов необходимо по кирпичу, но не по кладке.
Далее обработанную поверхность необходимо тщательно очистить от пыли, хорошо будет промыть водой и дать высохнуть.
Штробы заполнить бесцветным силиконовым герметиком.
Подготовить планку примыкания и все части фартука. Затем в нанесенный герметик ввести край планки и закрепить ее саморезами.
Таким же образом поступить со всеми частями фартука, соединить между собой и закрепить к металлочерепице саморезами.
Далее проход дымохода обустраивается «галстуком». Эта деталь представляет собой лист металла, который заводится под нижнюю кромку фартука. Края галстука загнуть молотком и плоскогубцами. Назначение данного элемента состоит в том, чтобы не допустить попадания в проход дымохода через крышу воды и направить ее к водостоку либо ближайшей ендове.

Вернуться к оглавлению

Устройство наружного фартука в месте примыкания к трубе

Установка наружного фартука.

Следующий этап – это установка поверх внутреннего фартука и галстука основного покрытия. На обход дымохода монтируется верхний лист металлочерепицы. При этом он должен накрывать планку примыкания и заходить на нижний лист покрытия, захватывая первую волну в верхней части дымохода. Таким образом, смонтированный нижний фартук в обход трубы зажимается между двумя слоями листов металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

Установив листы металлочерепицы на обход дымохода, начинают монтаж наружного фартука. Данный элемент практически никакой защитной функции не несет, а считается декоративной отделкой на проход трубы через кровлю. Его установка ведется практически по той же технологии, что и устройство нижнего фартука. Разницей в монтаже будет фиксация планки примыкания к трубе. В данном случае не требуется дополнительно штробить кирпичную кладку. Достаточно будет закрепить ее саморезами непосредственно на кирпич. Впоследствии ее можно аккуратно заделать штукатуркой или влагостойким герметиком.

В данном случае был рассмотрен пример обустройства места примыкания дымохода из кирпичной кладки. Но как быть, если труба выполнена из металла и она имеет круглое сечение

Вернуться к оглавлению

Устройство прохода металлической трубы через кровлю

Устройство узла прохода дымохода через кровлю.

Очень часто возникает вопрос, как правильно вывести круглую жестяную дымовую трубу через крышу, которая уже имеет утепление, и как обустроить ее обход. В данном случае потребуется защитить весь кровельный пирог от возгорания. Специалисты рекомендуют при монтаже горючих материалов отдалить их от дымохода не менее чем на 13-25 см. Для этого потребуется сделать проход в виде деревянного короба, который поможет отделить трубу от кровельного пирога. Промежуток между стенками короба и трубы заполняется теплоизоляционным материалом.

Примыкание трубы круглого сечения выполняется по следующей технологии:

Гидроизоляционные и пароизоляционные полотна надрезаются конвертом.
Края полотен довести до стропил или поперечных балок и зафиксировать их к несущим конструкциям гвоздями или скобами.
Далее гидроизоляционная пленка кровельного пирога прижимается брусьями обрешетки, а пароизоляционный слой – основанием для монтажа отделочного материала.
Чтобы обеспечить максимальную защиту утеплителя, место примыкания пленок к стенкам короба проклеивается специальной клеевой лентой.
Далее рабочая поверхность покрывается металлочерепицей.
На трубу надевают юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Такая конструкция сделает соединение фартука с трубой герметичным, но не жестким.
Фартук надежно закрепляют на конструкции крыши. Для труб круглого сечения производители предлагают уже готовый такой элемент. Но при желании и умении его можно изготовить самостоятельно.

Вернуться к оглавлению

Проход вентиляции на кровле

Схема устройства монтажа аэратора.

Устройство полноценно вентилируемого пространства в кровле является залогом длительного срока эксплуатации дома. Циркуляция теплого воздуха внутри здания неизбежно приводит к появлению конденсата на холодной поверхности. Такие условия располагают к повышению влажности стен чердачного помещения и мансарды, в слоях кровельного пирога и стропильной системе, что в итоге приводит к нарушению целостности этих конструкций. Поэтому возникает необходимость в установке принудительной вентиляции помещений. Разные вариации вентиляции в большом ассортименте может предложить современный строительный рынок.

Чтобы обустроить вентиляционные шахты на кровле из металлочерепицы, понадобится:

Проходной элемент уложить на металлическую поверхность крыши и обвести его по контуру.
Прорезать металлочерепицу по нанесенной линии.
Прилагающийся к изделию резиновый уплотнитель фиксируется саморезами к металлическому профилю и тщательно промазывается силиконом.
Проходной элемент вентиляции соединяют с резиновым уплотнителем и закрепляют шурупами к кровле.

Кровельные примыкания требуют профессионального подхода. Поэтому все работы на этих участках должны быть выполнены предельно аккуратно и в соответствии с технологическим процессом. Лучше всего перед началом монтажа получить консультацию у специалиста, что станет залогом качественного устройства кровли.

Вопросы и ответы: Обшивка дымохода для металлических крыш

Главная >
Как >
org/breadcrumb»>
Кровля >
Вопросы и ответы: обшивка дымохода для металлических крыш

Кровля

Опубликовано:
01 декабря 1995 г.

Автор
Карл Хагстрем

Войдите под номером или Зарегистрируйтесь под номером , чтобы загрузить PDF-версию этой статьи. (313,08 КБ)

В. Мне нужно прошить дымоход в том месте, где он проходит через гофрированную металлическую крышу с ребрами высотой 8 дюймов. Какое решение?

A. Carl Hagstrom отвечает: Равномерно расположенные гребни кровельного профиля представляют собой настоящую проблему. При визуализации стратегии обшивки нижней части дымохода представьте плоскость крыши на вершине вершины коньков, а не на нижней, плоской части кровельного профиля. По бокам дымохода выдвиньте обшивку за ближайший сформированный конек, сложите ее над коньком, а затем закрепите через обшивку в верхней точке конька кровельными винтами с неопреновой прокладкой.

Это противоречит рекомендациям производителей кровли размещать винты в плоскостях кровли, но я успешно использовал этот подход.

Заполните области, где базовая планка перекрывает плоскую часть кровельного профиля, теми же закрывающими полосами, которые используются для герметизации металлических заглушек конька. Это полоски из вспененного материала на клейкой основе, соответствующие профилю металлической кровли (см. иллюстрацию ниже).

Когда дымоход проходит через крышу ниже конька, используйте сверчок на склоне, чтобы отвести воду вокруг дымохода. Кровля, сверчковая долина и обшивка основания дымохода сходятся вместе в углах дымохода и должны перекрываться в правильном порядке. Сначала закрепите нижний лист кровли рядом с дымоходом, затем установите накладки внизу и по бокам дымохода. По мере того, как боковая планка основания приближается к гидроизоляции ендовы, она должна быть сформирована так, чтобы она лежала в нижней, «желобной» части кровли, чтобы второй лист кровли лежал ровно. Это приводит к странной форме куска основания, который я формирую, используя окрашенный алюминиевый рулон и подход «суеты и подгонки». Это не самая элегантная обшивка, но она герметична и подходит для тех типов зданий, где я устанавливаю металлические крыши.

Затем установите сверчковую ендову так, чтобы она перекрывала боковую базовую планку. Наконец, уложите верхний лист кровли поверх ендовы.

Производитель кровли может предоставить стальные плоские листы, которые будут соответствовать цвету крыши. Однако они, скорее всего, будут из закаленной стали (как и кровля), и их может быть трудно сформировать даже при использовании тормоза. Иногда я использовал окрашенную алюминиевую катушку в качестве прошивного материала. Его намного легче формировать, и его можно покрасить в тон кровельной стали.

Карл Хагстром — помощник редактора Journal of Light Construction.

Ключевые слова:

Тема:

Полевое руководство JLC:

Вопросы и ответы: Бокс в металлическом дымоходе над линией крыши

Главная >
Как >
org/breadcrumb»>
Кровля >
Вопросы и ответы: Бокс в металлическом дымоходе над линией крыши

Кровля

Опубликовано:
01 апреля 2001 г.

Автор
Майк Гертин

Войдите под номером или Зарегистрируйтесь под номером , чтобы загрузить PDF-версию этой статьи. (166,36 КБ)

В. Мою компанию попросили установить трехстенный металлический дымоход с прямоугольным желобом над линией крыши. Дымоход вентилирует камин и простирается примерно на 4 фута над крышей. Домовладельцы хотят обшить дымоход каркасом, обшивкой, сайдингом и отделкой. Какой зазор необходим между металлическим дымоходом и коробом? Чем лучше прошить верхнюю часть коробки?

A. Строитель Майк Гертин отвечает: Во-первых, проверьте распечатанные спецификации производителя дымохода, чтобы определить минимальный зазор между дымоходом и каркасом. В большинстве случаев минимальный зазор составляет 1 или 2 дюйма; если не уверены, ошибайтесь в консервативную сторону.

Создайте деревянный ящик, соответствующий уклону крыши. Я обычно строю две боковые стены из 2×3 или 2×4 и просто использую обшивку, чтобы связать стены вместе со стороны защиты и крыши. Сделайте общую высоту коробки на 6 дюймов меньше, чем конец трубы, исключая защитный колпачок. Это оставляет достаточно открытой трубы для установки погодозащитной манжеты и колпачка. Если используется сайдинг из гонта или вагонки, установите полосу обрешетки 1×2 по периметру коробки заподлицо с верхним краем.

Прикрепите коробку к каркасу крыши, предпочтительно с помощью шурупов или болтов. Установите блокировку между стропильными фермами или стропилами, если это необходимо, чтобы шурупы во что-нибудь врезались. Проверьте, чтобы коробка была вертикальной и квадратной вверху. При необходимости обрамить сверчком с противоударной стороны.

Установите ступени и кровельную черепицу, как обычно. Установите сайдинг, а затем накройте обшивку 1×2 сверху отделочной накладкой 1×3 или 1×4 по всему периметру коробки. Измерьте верхнюю часть обрезанной коробки, тщательно снимая размеры. Сделайте набросок дымохода по периметру. Обратите внимание на фактический диаметр дымохода; диаметр отверстия дымохода должен быть на 1/4 дюйма больше диаметра трубы.

Сделайте или изготовьте колпак из оцинкованного листового металла с отдельным воротником высотой от 4 до 6 дюймов, который надевается на дымоход. Я предпочитаю использовать материал 16-го калибра, потому что он более жесткий, чем 20-й. Согните металлический колпачок по диагонали в обоих направлениях перед установкой манжеты.
