Потолочно проходной узел установка: Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание

• Для чего применяется
• Проход через деревянное перекрытие
  • Использование кирпичных конструкций
  • Гипсокартонный короб
  • Короб из металла
• Требования и нормы
  • Как строится разделка
  • Размер отступки
• Разновидности ППУ
• Ошибки при монтаже ППУ
• Подготовка к монтажным работам
• Установка ППУ
  • Как провести сэндвич-трубу
  • Проход через кровлю для круглой формы
• Установка ППУ своими руками
  • Проход кирпичного дымохода через деревянное перекрытие
  • Герметизация стыков
  • Видео-совет – узел прохода трубы дымохода через деревянное перекрытие
• Монтаж в двухэтажных зданиях
• Особенности потолочной разделки для бани
• Поэтапный монтаж места для отвода дымоходной трубы
• Как делать потолочную разделку для дымохода
• Порядок установки узла прохода через перекрытие
• Подбор материала для теплоизоляции

Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.

Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

• если больше 200мм, то правильный размер 1,0х1,0м;
• если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

• она должна быть не меньше 50 см в ширину;
• при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
• ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.

Наиболее правильными с точки зрения пожаробезопасности материалами являются:

• кирпич;
• лист нержавейки с базальтовым картоном;
• плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ

На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

• квадратный,
• круглый.

Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

• Проходной узел пройден не сэндвичем, а одностенной трубой.
• Сам короб набивают песком или землей,а не керамзитом или минватой.
• Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.

Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам

Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.

Прежде чем начать установку, необходимо выполнить следующие работы:

• Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
• Обшить изнутри проход плитами минерита.
• Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.

Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

• На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
• Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
• Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
• Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
• Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
• Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.

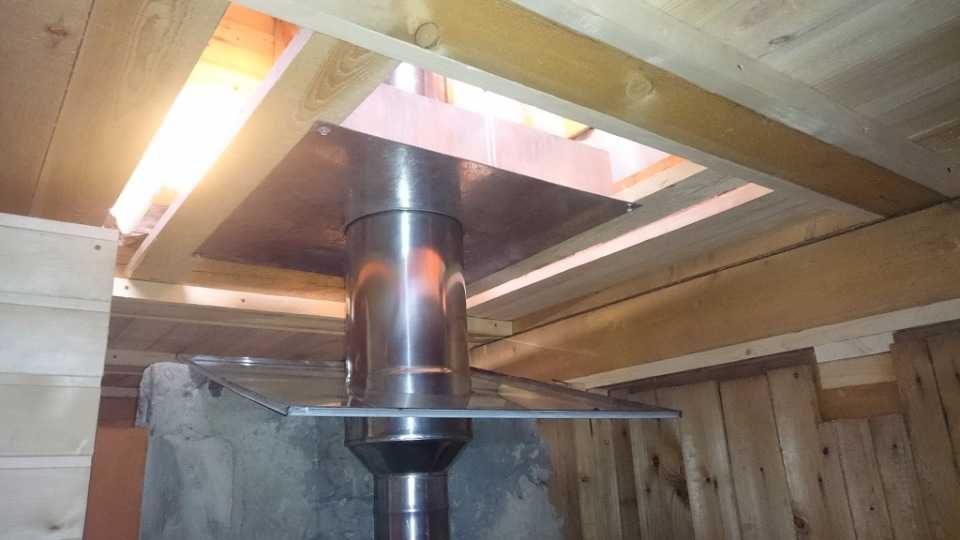

После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.

Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.

Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

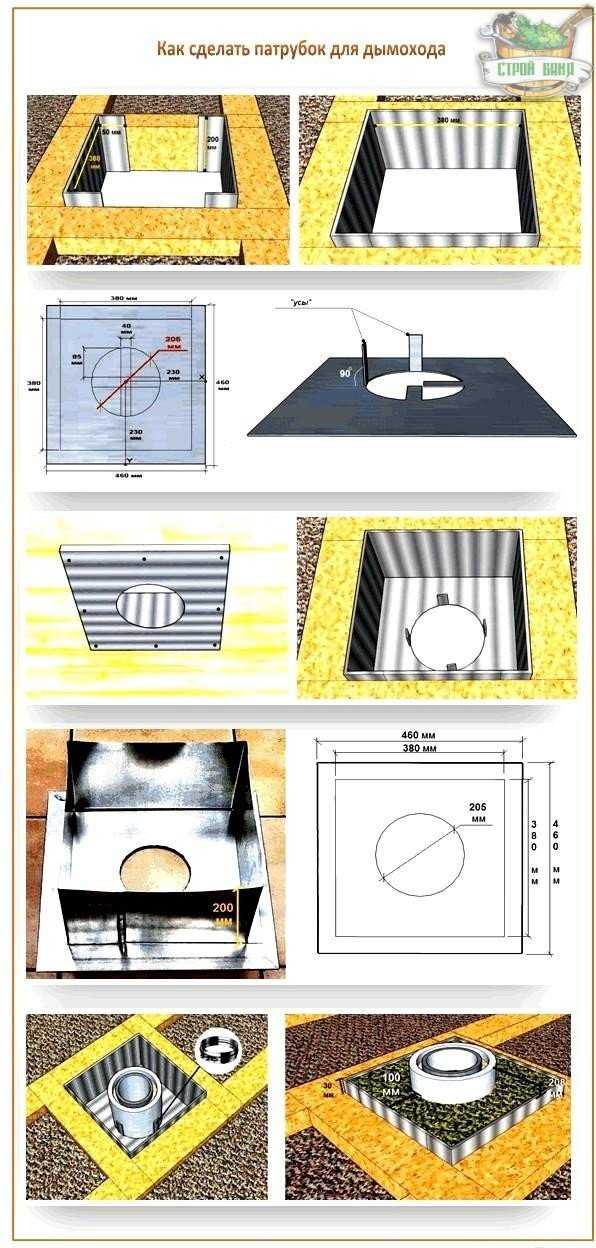

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях

Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

• На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.
• Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

Особенности потолочной разделки для бани

Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.

Здесь разделка проводится в три этапа:

• Подготовка места.
• Установка защитного короба.
• Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы

Для выбора и правильной организации места выполняем следующие пункты:

• для подбора нужно воспользоваться строительным отвесом;
• чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода

Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

• прорезание проема необходимого размера и при необходимости создание каркаса из бруса;
• монтаж сэндвич-трубы в месте проводки;
• установка короба;
• крепление металлической пластины;
• теплоизоляция;
• фиксация.

Порядок установки узла прохода через перекрытие

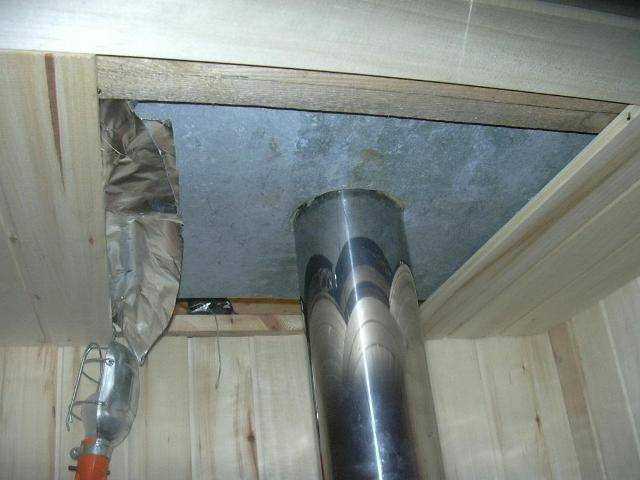

Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

• торцы покрываются термоизоляционным материалом;
• в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
• аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
• закрепляем сборку при помощи саморезов или других крепежей;
• выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
• при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции

Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.

• Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
• Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
• Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.

Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.

В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.

Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

Проход трубы через потолок бани — Banya-Expert.com

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Содержание материала

• 0.1 Нормы и правила пожарной безопасности
• 0.2 Какие материалы можно использовать для огнезащиты при устройстве ППУ?
• 0.3 Цены на базальтовую вату
• 0.4 Видео – Как самостоятельно поставить дымоход. Расчеты и чертежи
• 0.5 Особенности использования дымохода «сэндвич» при проходе потолка бани
• 1 Этапы устройства потолочной разделки
  • 1.1 Готовим место для узла прохода дымохода через потолок
  • 1.2 Монтаж готового узла разделки – проходного патрубка
  • 1. 3 Самодельный проход трубы через потолок бани – пошаговая инструкция с фото
  • 1.4 Цены на лист нержавеющей стали
  • 1.5 Видео – Проход трубы через потолок бани
  • 1.6 Видео – Монтаж дымохода сэндвич своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;
• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Размещение печи и дымохода

Расположение от труб и открытых дымоходов до деревянных частей зданий

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Материал	Описание
Минерит	Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
Минеральная вата	Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
Асбестокартон	Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
Базальтовый картон	Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

Материал	Описание
Огнестойкий гипсокартон	Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
Стекломагниевый лист (СМЛ)	Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Сравнение материалов на огнестойкость

Цены на базальтовую вату

базальтовая вата

Видео – Как самостоятельно поставить дымоход. Расчеты и чертежи

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» – двойную трубу с прокладкой термоизоляционного слоя.

Схема дымохода

Устройство трубы

Элементы сэндвич трубы

Фото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода. Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара – сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача. Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Неправильный монтаж дымохода

Неправильный монтаж дымохода

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры. От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара. Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

[adrotate group=»5″]

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, – это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

• определение и обустройство места расположения узла разделки;
• монтаж готового или самостоятельного изготовленного защитного кожуха;
• финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Пример обустроенного узла

Разделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки. В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее. Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Готовые проходные конструкции

Готовые проходные конструкции

Устанавливают узел прохода перекрытия таким образом.

1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.

Подготовка проходного патрубка к монтажу

Подготовка проходного патрубка к монтажу

Выпиливание потолочного отверстия

Выпиливание потолочного отверстия по разметке

Отверстие для установки проходного узла

Короб вставлен в проем и изолирован от него базальтовой ватой

На фото – крепление короба к потолку саморезами и вставленная труба дымохода

Монтаж трубы дымохода через потолочную разделку

Фиксация верхнего стального листа

Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

Необходимые материалы:

• жесть для изготовления короба разделки;
• минерит;
• лист нержавеющей стали;
• лист ГКЛО или базальтокартона;
• Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Цены на лист нержавеющей стали

лист нержавеющая сталь

Видео – Проход трубы через потолок бани

Видео – Монтаж дымохода сэндвич своими руками

Монтаж » Гипсорб

ОБЩИЕ ТРЕБОВАНИЯ Установка деформационных швов в потолках из гипсокартона в следующих местах: • Максимальный интервал 12 м • Все деформационные швы в конструкции • Любое изменение материала основания • На стыке большого помещения и прохода Отделите гипсокартон от строительных элементов, изготовленных из других материалов, таких как колонны, создав компенсационные швы, обеспечивающие возможность движения, т. е. с использованием профиля теневой линии. Все потолки в этом разделе недоступны для движения. Не ходите по гипсокартонным потолкам! Прикрепляйте потолочные светильники только к элементам каркаса. Убедитесь, что каркас рассчитан на любую дополнительную нагрузку. Не прикрепляйте жестко панель Strato к периметру. РАМА • Обрежьте верхнюю поперечную планку (TCR) и обрешеточный канал, чтобы оставить 20-миллиметровые компенсационные зазоры на каждой стене. • Расставить стыки в TCR и обрешеточном швеллере на 1200 мм • Установить дополнительные элементы каркаса вокруг проемов • Прикрепите короткие края панелей Strato к широкому каналу обрешетки. Не прикрепляйте панель Strato непосредственно к деревянным балкам. Образец типичной системы потолочного каркаса.

Пролет (центры каркаса) для стандартных панелей Strato Шаблоны перфорации Расстояние между каналами для обшивки Круглый 8/18 R 333 мм Циркуляр 12/25 R 333,3 мм Квадрат 12/25 Q 333,3 мм Переменный круговой 20/12/66 R 330 мм Случайный Плюс 8/15/20R 333,3 мм Случайный прямоугольный RE 333,3 мм   Пролет (центры каркаса) для панелей Strato Specialty Range Шаблоны перфорации Расстояние между каналами для обшивки Круглый 6/18 R 333 мм Круглый 10/23 R 333,5 мм Круглый 15/30 R 330 мм Квадрат 8/18 Q 333 мм Переменный круговой 8/12/50 R 333,3 мм Случайный Плюс 16. 10.22 Р 333,3 мм Случайный Плюс 20/12/35 R 312,5 мм   Распорная направляющая GypSorb StreamLine FC-60 Размер платы FC-60 Расстояние мм FC-60 Расстояние в дюймах 924 x 2706 301 мм 11 – 27/32″ 1188 х 1980 330 мм 13″ 900 х 2700 300 мм 11 – 13/16″ 1200 х 2000 334 мм 13 – 5/32″ 897 x 2760 307 мм 12 3/32″ 1196 х 2001 334 мм 13 – 5/32″ 1200 х 1980 330 мм 13″ 1188 х 1998 333 мм 13 – 1/4″ 1188 x 2394 300 мм 11 – 13/16″ 1200 x 1875 313 мм 12 – 5/16″ 1200 х 2500 313 мм 12 – 5/16″

Проектирование ADU в соответствии с городскими нормами

Входы и выходы

У вашего ADU должен быть отдельный вход. От лица, проживающего в вашем ADU, нельзя требовать въезда через другое подразделение. Помещения могут иметь общее фойе или коридор.

В целях пожарной безопасности большинству ADU требуется два выхода. Выходной путь должен быть шириной 36 дюймов. Чистый проем всех дверей должен иметь ширину 32 дюйма, что обычно составляет дверную панель шириной 34 дюйма.

Высота потолка

В коридорах, жилых и спальных зонах минимальная высота потолка составляет 7,5 футов. В других помещениях (например, в ванной и на кухне) минимальная высота потолка составляет 7 футов.

Комнаты и спальные зоны

Ваш в квартире должно быть:

• хотя бы одна комната площадью более 120 кв. футов
• выделенное спальное место

Жилые помещения, такие как гостиные и спальни, должны быть:

• не менее 70 кв. футов
• не менее 7 футов в любом измерении

Кухни должны иметь проход не менее 3 футов между прилавками и стеной и печь с 4 конфорками.

Естественное освещение

Все жилые помещения в городе должны иметь естественное освещение, также называемое экспозицией. Городские власти используют термин «остекление» для обозначения стекла в окнах, дверях или других стационарных проемах, пропускающих естественный свет в здание.

ADU штата могут не соответствовать всем этим требованиям.

В вашем ADU также должно быть окно или другое остекление, которое:

• Находится в спальне или гостиной площадью 120 кв. футов или более
• Либо больше 10 кв. футов, либо 1/12 размера комнаты
• Не менее 7,5 дюймов от готового пола

Окно или другое остекление должно выходить на задний двор, улицу (минимум 20 футов в ширину) или открытую площадку размером 25 на 25 футов на первом этаже и расширяться на последующих этажах.

Администратор зонирования может уменьшить требования к экспозиции для ADU посредством отказа, чтобы соответствующие окна могли выходить на открытую площадку размером не менее 225 квадратных футов, не имеющую горизонтального размера менее 9 футов и открытую для небо, за исключением разрешенных препятствий, указанных в разделе 140 Кодекса планирования. Любой риск, размер которого меньше этих размеров, потребует утверждения отклонения.

Жилые помещения, за исключением кухонь, домашних офисов и медиазалов, должны иметь остекление не менее 8% площади пола.

Пример: если площадь гостиной составляет 90 кв. футов, она должна иметь остекление площадью 7,2 кв. футов из окна, стационарного проема или стеклянной двери.

Примечание. Дополнительные требования к окнам см. в разделе «Пожарная безопасность».

Вентиляция

Жилые помещения должны иметь естественную вентиляцию не менее 4% площади пола. Наружная дверь также учитывает требования к вентиляции. Если это невозможно, необходимо предусмотреть механическую систему вентиляции.

Пример: В спальне площадью 150 кв. футов должно быть минимум 6 кв. футов окна, которое можно открыть для проветривания.

Во всех ванных комнатах должен быть вытяжной вентилятор.

Коммунальные услуги

Вода: Дома на одну семью с ADU обычно не нуждаются в дополнительном водоснабжении.
