Датчики уровня воды — поплавковый, герконовый, электронный и оптический, принцип работы, устройство и применение

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Для определения количества воды в емкости используют специальные устройства – датчики уровня. Компактные измерители широко применяются в автоматизации систем водоснабжения, а также в промышленном и бытовом оборудовании.

С их помощью можно отслеживать уровень любых жидкостей, существуют варианты, разработанные для сыпучих материалов.Конструктивно датчики уровня воды различаются в зависимости от области применения и требований к точности измерения.

Наибольшее распространение получили следующие типы измерителей:

• поплавковый;
• электронный;
• герконовый.

Каждый из вариантов обладает определенными преимуществами, и может быть рекомендован к установке. Выбор конкретной модели зависит исключительно от предъявляемых требований к устройству, включая точность измерения, надежность, срок эксплуатации и устойчивость к внешним факторам.

Так поплавковые датчики считаются наиболее экономичным вариантом, обеспечивающим приемлемую точность измерения, и часто используются в быту. А современные электронные уровнемеры используются в сложных автоматических системах для отслеживания точных значений.

Стоит заметить, что электронные системы можно использовать для простых задач, но такой шаг неоправдан с экономической точки зрения.

ПОПЛАВКОВЫЙ ДАТЧИК УРОВНЯ ВОДЫ

Поплавковый уровнемер – самый распространенный измеритель, популярность которого обусловлена предельно простой конструкцией и соответственно надежностью. Поплавковые измерители можно условно разделить на два варианта:

• механические;
• герконовые.

Второй вариант подразумевает использование выключателей с магнитоуправляемыми контактами, поэтому его устройство будет рассмотрено в отдельном разделе.

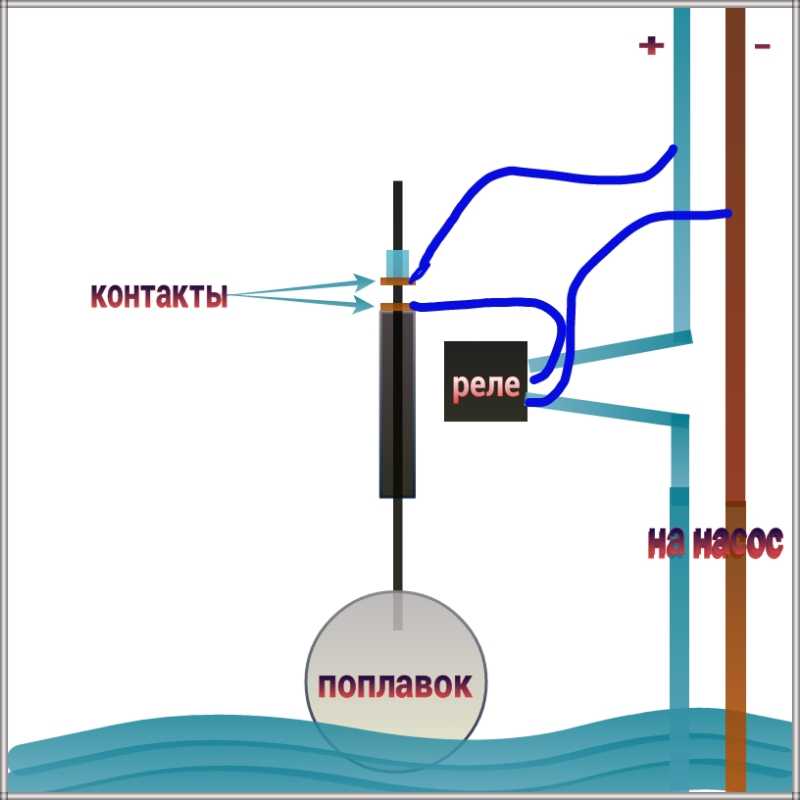

Самый простой механический поплавковый измеритель работает на определение предельного уровня воды. Измеритель устанавливается в определенной части емкости, и когда вода достигает поплавка, он всплывает и через специальный шток замыкает (размыкает контакты). Подобные устройства более известны под названием поплавковые выключатели.

Этот тип механических датчиков отличается достаточной надежностью и часто используется в простейших автоматизированных системах. Но его функциональность ограниченна конструкцией – датчик срабатывает только при предельном значении уровня воды.

Также выпускаются кабельные поплавковые датчики. В этой конструкции используется поплавок особой формы, который изменяет угол наклона в зависимости от уровня воды. Внутри поплавка устанавливается выключатель, который срабатывает при изменении угла. В большинстве случаев используются выключатели со стальным шариком, замыкающим контакты.

Отдельная категория – кабельные поплавковые измерители с ртутным выключателем, обеспечивающим высокую надежность. Для точного контроля иногда устанавливают несколько поплавковых датчиков с разной длиной кабеля.

Поплавковые измерители пользуются спросом во многих отраслях промышленности. Датчики используют для контроля уровня горюче смазочных материалов, охлаждающих жидкостей. В быту устройства обычно применяют для измерения уровня в скважинах и колодцах (защита насоса от «сухого» хода), а также для автономной канализации.

Одно из преимуществ этого типа уровнемера – простая установка и настройка. Некоторые модели разрабатываются специально для насосов и позволяют исключить использование дополнительных пусковых реле.

ЭЛЕКТРОННЫЙ ДАТЧИК УРОВНЯ ВОДЫ

Электронные измерители изготавливаются на основе различных типов датчиков. Один из вариантов – емкостные датчики позволяющие фиксировать изменение уровня воды в режиме реального времени. Одно из преимуществ подобных устройств – отсутствие подвижных элементов, что положительно сказывается на надежности и сроке эксплуатации.

Принцип работы емкостного уровнемера основан на изменении емкости конденсатора в зависимости от состава и распределения диэлектрического материала между обкладками. То есть при изменении уровня воды в конденсатор, включенный в электрическую цепь, меняет свою емкость, что фиксируется специальным оборудованием.

Для точности снимаемых показателей измеритель калибруют непосредственно перед установкой, учитывая свойства измеряемой жидкости. Емкостные измерители используют не только для контроля уровня воды, но и других жидких и сыпучих материалов.

При всех преимуществах емкостного датчика, стоит учитывать зависимость показателей от температуры, поэтому для точного измерения уровня воды с изменяемой температурой необходимо дополнительно устанавливать датчик температуры для корректировки получаемых значений.

Оптический электронный датчик уровня воды.

Второй востребованный вариант электронного измерителя уровня воды – оптический. Это устройство используется в качестве альтернативы поплавковым измерителям при высокой вероятности вибрации воды (что в механических системах приводит к искажению показателей).

Оптические датчики используют для отслеживания предельных уровней воды. Принцип работы основан на изменении отражательной способности оптической системы при достижении водой определенного уровня.

В качестве преимуществ подобных датчиков можно отметить отсутствие подвижных частей, и независимость от внешних факторов. Оптические уровнемеры используют на транспорте для контроля уровня охлаждающей жидкости, в бытовой технике (кофемашины).

Часто устанавливаются для измерения предельного уровня воды в цистернах, которые перевозятся на автомобильном или железнодорожном транспорте (устойчивость к вибрациям).

В целом, электронные измерители лишены основных недостатков механических аналогов, и позволяют проводить измерения с высокой точностью. Единственно ограничение – более высокая цена и необходимость профессиональной установки и настройки.

ГЕРКОНОВЫЙ ДАТЧИК УРОВНЯ ВОДЫ

Один из самых популярных типов датчика, представляющий собой усовершенствованный вариант поплавковых устройств с механическим переключателем. Герконовые уровнемеры отличаются низкой стоимостью, простой и надежной конструкцией, а также возможность отслеживать изменение уровня воды в широком диапазоне.

Существует несколько разновидностей герконовых датчиков. В простейшем варианте механический переключатель поплавкового датчика меняют на геркон, что несколько повышает надежность устройства (так устроены герконовые уровнемеры боковой установки). Но чаще используется схема с несколькими герконами и поплавком с магнитами.

В качестве примера можно рассмотреть одну из самых популярных конструкций. Датчик изготавливается в виде трубки, по которой свободно перемещается поплавок. Внутри трубки устанавливаются герконы, количество которых может варьироваться в зависимости от требований к дискретности измерения.

То есть чем больше уровней воды нужно отслеживать, тем большее количество герконов нужно установить.

При изменении уровня воды поплавок поднимается или опускается, вызывая встроенным магнитом срабатывание геркона, который подключен в управляющую цепь. В простейшем варианте используются один геркон, для сигнализации предельного уровня воды.

Корпус герконовых датчиков может изготавливаться из различных материалов, в бюджетном варианте используется пластик, более дорогие и прочные модели изготавливают из нержавеющих сплавов. Выбор материала в основном зависит от того, где будет устанавливаться датчик (требования к механической прочности и надежности).

Герконовые датчики – одни из самых распространенных, и часто используются в бытовых системах автономного водоснабжения. Простая конструкция позволяет изготовить датчик самостоятельно, при этом его надежность и точность измерения будет на достаточно высоком уровне. Герконовые измерители уровня можно использовать для различных жидкостей.

В частности эти устройства широко применяются для контроля уровня топлива на транспортных средствах, используются в химической и нефтегазовой промышленности.

Если оценивать вышеперечисленные варианты датчиков уровня воды исходя из критериев надежности и точности измерений, то на первом месте будут электронные уровнемеры.

Но стоит учитывать, что их технические характеристики часто превышают требования, предъявляемые к бытовым системам водоснабжения. Поэтому поплавковые и герконовые датчики – это оптимальный вариант, с доступной ценой и простой установкой.

© 2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Все, что вам нужно знать

Каждый хотел бы, чтобы большинство ежедневных операций выполнялось автоматически. Кроме того, то же самое может быть возможно при попытке определить уровень воды в вашем аквариуме. Поэтому вам следует подумать о том, чтобы иметь кронштейн поплавкового выключателя и установить его в свой резервуар для достижения этой цели. Итак, продолжайте читать эту статью, чтобы узнать больше об этом устройстве.

Что такое поплавковый выключатель?

поплавковый выключатель es

Поплавковый выключатель — это устройство, определяющее уровень жидкости в контейнере бака. Поэтому он также известен как регулятор уровня воды. Тем не менее, он висит в самой верхней части водной поверхности. Кроме того, поплавковый выключатель ведет себя как механический выключатель, когда уровень жидкости поднимается или опускается. Поэтому они могут лучше всего работать в клапанах, водяных насосах и водяной сигнализации, чтобы предупредить пользователей. Кроме того, в большинстве поплавковых выключателей используется оптический датчик с резервным выключателем. Кроме того, он надежен, экономичен и лучше всего подходит для различных типов жидкостей.

Как работает поплавковый выключатель?

Поплавковый выключатель уровня es

Основная функция поплавковых выключателей заключается в замыкании и размыкании цепи. Причем это происходит при повышении или понижении уровня жидкости. Тем не менее, большинство поплавковых выключателей замкнуты, поскольку они имеют два кабеля, идущих от верхней части устройства для замыкания цепи.

Таким образом, для замыкания цепи в переключателе используется магнитный геркон. Причем переключатель имеет два контакта, которые находятся в стеклянной трубке. Кроме того, когда магнит приближается к двум контактам, они создают заряды, которые притягиваются друг к другу, давая место для протекания тока. Кроме того, если магнит удаляется, контакты теряют магнетизм, что приводит к разрыву цепи.

Преимущества поплавкового выключателя

Ниже приведены некоторые преимущества поплавковых выключателей.

Датчик поплавкового выключателя Aqua

Энергосбережение

В современном мире, где огромное количество энергии, потребляемой нами ежедневно, вызывает серьезную озабоченность, поплавковый выключатель является лучшим устройством для сохранения энергии. Как правило, контроль уровня воды может привести к сточным водам и потреблению большого количества электроэнергии. Тем не менее, если вы установите этот автоматический регулятор воды, потребление энергии снизится. Кроме того, устройству требуется меньше воды для управления подачей.

Экономия денег

Поплавковые выключатели помогут вам сэкономить ваши деньги, ограничивая потребление электроэнергии и воды. Кроме того, это устройство правильно контролирует количество затрачиваемой энергии, чтобы избавить вас от ненужного потребления электроэнергии и воды. Поэтому со временем вы заметите, что сэкономили много денег.

Поплавковый датчик уровня

Автоматический

Еще одно важное преимущество поплавкового датчика заключается в том, что он регулирует сам по себе. Поэтому он удаляет физические операции с помощью переключателя управления. Кроме того, это уменьшает разочарование при проверке уровня воды в резервуарах вручную. Однако уровень воды в резервуаре остается на правильном уровне благодаря автоматической функции этого устройства.

Поплавковый выключатель, видимый в тусклом свете

Максимальное использование воды

В нормальных условиях люди чаще используют водяные насосы в течение дня. Кроме того, поплавковый выключатель максимизирует потребление воды в полдень и автоматически снижает потребление воды ночью. Следовательно, это поддерживает правильный уровень воды на всем протяжении и обеспечивает максимальное использование воды в нужное время.

Датчик поплавкового выключателя для регулятора уровня воды

Как сделать поплавковый выключатель в домашних условиях?

Датчик поплавкового выключателя воды

Сделать печатную плату поплавкового выключателя очень просто. Поэтому ниже представлены необходимые материалы и порядок действий. Кроме того, убедитесь, что вы пытаетесь сделать поплавковый выключатель хорошего качества, чтобы он служил вам по максимуму.

Необходимые материалы

Во-первых, вам понадобится труба из ПВХ диаметром ½” и ¾” – длина будет зависеть от высоты вашего резервуара.

Во-вторых, вам потребуется подходящее пластиковое кольцо (толщиной примерно 1 дюйм) с диаметром центрального отверстия больше, чем у внешней трубы.

В-третьих, приобретите геркон — количество зависит от типа приложения для определения уровня воды.

Кроме того, вам потребуется медный провод диаметром 1 мм – длина варьируется в зависимости от глубины резервуара.

Кроме того, вам понадобятся труборез и нож.

Дополнительно вам понадобится унция. бутылка и отвертка.

Наконец, клей для ПВХ.

Процедура

Реле контроля уровня жидкости

Шаг 1 : Отрежьте 5″ трубы из ПВХ с помощью трубореза. Кроме того, просверлите четыре отверстия рядом друг с другом в середине трубы, чтобы создать надлежащий корпус поплавкового выключателя.

Шаг 2 : ножом вырежьте слот переключателя в соответствии с его размерами. Наверное, в полудюйме от концов трубы. Поэтому вбивайте поплавковые выключатели в корпус через прорезь. Наконец, заклейте переключатель клеем для ПВХ.

Поплавковый выключатель es

Шаг 3 : Просверлите два смежных отверстия диаметром 3/16 дюйма на противоположных концах трубы. Кроме того, неправильное применение поплавкового выключателя приведет к его выходу из строя. Кроме того, просверлите два других отверстия на концах тройника трубы и два других закрытых отверстия диаметром около 3/8 дюйма на выходной стороне трубы для монтажа.

Внешний поплавковый выключатель es

Шаг 4 : вставьте ½-дюймовую трубку из ПВХ в бутылку из-под газировки. Кроме того, вставьте другой конец трубы в ¾-дюймовую трубу на стене. Это поможет трубе легко скользить вверх и вниз.

Шаг 5 : поместите тройник трубы над водой рядом с поплавковым выключателем. Поэтому прикрепите тройник трубы к крыше шкафа с помощью отвертки и шурупов. Кроме того, закрепите рычаг переключателя и тройник из ПВХ по центру. Кроме того, с помощью 2-дюймового винта закрепите рычаг поплавкового выключателя на крыше шкафа. Наконец, вы не должны полностью закручивать или перекручивать для легкого движения.

Часто задаваемые вопросы

Как подключить поплавковый выключатель?

Ниже описана процедура подключения поплавковых выключателей.

1: отключает питание поплавкового выключателя. Кроме того, если устройство работает в дренажной линии кондиционера, переключите автоматический выключатель. Более того, если в устройстве используется помпа, следует отключить помпу от фактического питания.

2 : с помощью инструмента для зачистки проводов снимите 2/8 дюйма изоляции с двух проводов, соединяющих поплавковые выключатели и наконечники поплавковых выключателей.

3 : обмотайте один конец наконечника поплавкового выключателя вокруг конца кабеля, соединяющего источник питания, и защитите отсек с помощью гайки.

4 : раздвиньте другой конец наконечника поплавкового выключателя к нагрузочному кабелю устройства и накрутите гайки на концах. Кроме того, если ваш переключатель работает от системы кондиционирования воздуха, вам следует намотать кончик поплавкового переключателя на красный провод на термостате. Если он работает с насосом, накройте второй наконечник поплавкового выключателя вокруг кабеля, соединяющего устройство с двигателем насоса.

Как долго работает поплавковый выключатель?

Нет определенной продолжительности работы этого устройства. Все зависит от того, как вы его используете и обслуживаете. Если вы используете устройство правильно и проводите правильное техническое обслуживание, нет никаких сомнений в том, что устройство прослужит несколько лет.

Почему выходят из строя поплавковые выключатели?

Существуют три основные причины выхода из строя поплавкового выключателя:

Во-первых, плохое техническое обслуживание — как и любое устройство, поплавковый выключатель требует регулярного обслуживания, чтобы прослужить долго. Поэтому, если не проводить техническое обслуживание, устройство может выйти из строя в любой момент.

Во-вторых, неправильный выбор переключателя для данного приложения — вам следует провести достаточно исследований, чтобы избежать принятия неправильных решений. Таким образом, наличие правильных поплавковых выключателей для правильного применения поможет вам получить максимальную отдачу от вашего устройства. Кроме того, неправильное применение поплавкового выключателя приведет к его выходу из строя.

Наконец, движущиеся части. Если не смазать движущиеся части устройства, оно обычно не будет работать. Кроме того, грязь и мусор также могут привести к заклиниванию переключателя.

Поплавковый выключатель нормально разомкнут или замкнут?

Поплавковые выключатели могут быть как нормально разомкнутыми, так и замкнутыми. Кроме того, это зависит от рабочего механизма машины. Следовательно, устройство может работать на любом из двух механизмов.

Резюме

Прочитав статью, я полагаю, что у вас есть информация обо всем, что вы должны знать о схеме поплавкового выключателя. Кроме того, было бы лучше получить правильную схему с плавающей запятой для вашего приложения, чтобы избежать сбоев. Тем не менее, не стесняйтесь посетить нас для получения дополнительной информации. Кроме того, не стесняйтесь поделиться этой статьей с семьей и друзьями в социальных сетях.

Электрический поплавковый выключатель для резервуара для воды своими руками

Этот простой в сборке самодельный поплавковый выключатель предназначен для управления насосом или соленоидом ATO (Auto Top Off). Если вы можете просверлить несколько отверстий в пластике и надеть несколько проволочных гаек, то вы справитесь с этой системой Auto Top Off. Конструкция очень проста, что делает ее очень надежной и, что самое приятное, очень дешевой.

Когда я пошел собирать свой ATO, я посмотрел, какие поплавковые выключатели доступны для использования в аквариумных системах Auto Top Off, и был очень разочарован. У каждой системы были существенные недостатки: дороговизна, проблемы с безопасностью, проблемы с надежностью и т. д. Проработав 5 лет электронщиком, я решил сделать все лучше. Я надеялся, что смогу улучшить каждый аспект дизайна. Я считаю, что эта конструкция превосходна во всех областях, о которых вы обычно заботитесь, когда полагаетесь на деталь для определения уровня воды в аквариуме или другом приложении.

Основная идея дизайна, которую я искал, — это простота. Почему бы не попробовать подключить питание (125 В) к вашим устройствам напрямую, без реле? Можно ли это сделать, не прокладывая НИКАКИХ электрических проводов рядом с водой? Ответ был да. И самое приятное то, что материалы могут стоить всего 8 долларов. В итоге у вас будет недорогая, безопасная и очень надежная система Auto Top Off.

Вещи, которые вам понадобятся

• Переключатель мгновенного действия
• 12oz Пластиковая бутылка Pepsi
• 1/2 ″ SHAD 40 PVC X 2 ′
• 1 ″ SHAD 26 (Тонкая стена) PVC X 4 ″
• 3 x Wire Nults 9000
• 3 x 98
• 998
• 3 x 98 908
• 3 x. Шурупы 3/4″
• 1 1/2″ крепежный винт (болт) из нержавеющей стали 6-32
• 2 гайки из нержавеющей стали 6-32
• 1 стопорная гайка из нержавеющей стали 6-32 908 9005
• Дрель
• Ножовка (для резки ПВХ)
• Универсальный нож
• Тепловая пушка (дополнительно)

Схема, показывающая работу:

Преимущества нового переключателя:

• Отсутствие электрических проводов.
• Очень надежная работа переключателя (2 000 000 циклов).
• Звери не могут влиять на работу.
• Отсутствие коротких циклов работы насосов/соленоидов – колебание уровня воды 3/16″ между включением и выключением.
• Отложения/наросты не влияют на работу.
• Непосредственное управление насосом или устройством на 125 В переменного тока.
• Без реле.
• Без переходников на 12 В.
• Герконы или магниты не используются.
• Относительно дешевые комплектующие.
• Минимальный набор инструментов — минимальный уровень навыков
• Может быть подключен последовательно для резервирования.
• Нет движущихся частей в воде, которые должны быть засорены.
• Уровень воды регулируется до 5″ после установки!
• Защита от коррозии, так как корпус переключателя герметичен.

Недостатки типичных поплавковых выключателей:

• Герконовые выключатели могут пострадать из-за намагниченности язычков через несколько лет.
• Герконовые переключатели требуют для работы реле и адаптера 12 В (постоянное энергопотребление).
• Большинству из них требуется какой-либо кожух, чтобы улитки не засоряли их.
• Необходимо техническое обслуживание, чтобы не допустить попадания на них грязи.
• Может создавать быстрые циклы включения/выключения насоса.
• Трудно улучшить своими руками (обычно вы покупаете готовый переключатель и интегрируете его)
• Вопросы безопасности при прокладке электрических проводов в воде или очень близко к ней.

Основным недостатком плохо спроектированной или слишком сложной системы поплавкового выключателя является короткий срок службы. Мы полагаемся на него, чтобы уберечь систему от затопления и обеспечить стабильность солености. Таким образом, мы вынуждены создавать избыточность.

Ключевой частью этого поплавкового выключателя является «мгновенного действия», 120 В, номинальный ток 3 А. Вы не можете использовать любой переключатель для этой конструкции. Это должен быть выключатель мгновенного действия. Большинство переключателей, включая герконы, при использовании в поплавковой конфигурации страдают от коротких циклов (быстрое включение и выключение) насоса или соленоида. Короткие циклы сильно сокращают срок службы насоса или соленоида, не говоря уже о потере энергии. Кроме того, короткие циклы мембраны обратного осмоса сократят срок службы и вызовут значительную ползучесть TDS, что не очень хорошо для вашей мембраны или срока службы вашего резервуара.

«Мгновенное действие» заставляет переключатель полностью изменить положение до переключения внутренних контактов (из выключенного во включенное или из включенного в выключенное). Плунжер переключателя должен переместиться на фиксированную величину, прежде чем он изменит свое состояние. Это гарантирует, что уровень воды будет двигаться на фиксированную величину, прежде чем переключатель переключится. Это устраняет короткие циклы и позволяет вашему устройству обратного осмоса работать в течение длительного периода, уменьшая проблемы ползучести TDS.

Я нашел водонепроницаемый переключатель мгновенного действия, который, я думаю, будет хорошо работать в агрессивной среде. Я не собираюсь использовать его под водой, хотя, похоже, вы могли бы. Дело здесь в том, чтобы держать провода (и механику) подальше от воды. Внутренняя часть переключателя не может подвергнуться коррозии от соляного тумана, если внутренняя часть герметична.

Я использовал переключатель Omron, деталь № D2SW-3L1MS. Показанный — это D2SW-3L2MS. Единственная разница в том, что у ~1MS нет ролика на конце рычага. Я купил свой на амазоне.

Как установить поплавковый выключатель?

Вот полностью собранный блок, готовый к монтажу и подключению.

Отрежьте прорезь переключателя

Начиная с трубы 1/2″ сортамента 40, отрежьте длину около 24″. Просверлите с помощью сверла 7/32″ вокруг 4 отверстий, расположенных рядом друг с другом, пока у вас не получится достаточно длинный слот для размещения переключателя.

Канцелярским ножом вырежьте прорезь так, чтобы переключатель плотно вошел в прорезь. Я сделал так, чтобы мой переключатель был настолько тугим, что мне не нужно его приклеивать. Он просто будет сидеть в слоте и не будет шевелиться.

Вот переключатель в слоте, когда вы закончите. Примечание. Я использовал несколько изображений с переключателем с другим плечом рычага, но принцип тот же.

Сделайте шарнир переключателя:

Затем просверлите отверстие диаметром 5/32 дюйма в коротком конце трубы как можно ближе к переключателю.

Здесь вы можете увидеть болт, проходящий через отверстие в трубе 1/2″ в полностью собранном виде. Извините, не сфотографировал этот процесс на ходу.

Сделайте крепление поплавкового выключателя

Затем просверлите два отверстия диаметром 3/16″ с обеих сторон 1″ ПВХ. Затем на одной стороне ПВХ расширьте отверстия с помощью сверла 3/8″, чтобы наконечник отвертки мог пройти через отверстие и вкрутить винт. На следующем изображении показана сторона с расширенными отверстиями. Вы можете увидеть меньшее отверстие на другой стороне для винтового крепления. Обратите внимание, что с одной стороны я просверлил не очень близко к концу трубы, чтобы поплавковый рычаг не мешал вкручиванию винта в отверстие 3/16″.

Это не та же самая труба, но с отверстиями того же типа.

Прикрепите рычаг к креплению

Затем вам нужно просверлить отверстие диаметром 5/32″ в монтажной трубе диаметром 1″ для шарнира рычага поплавка. Это не точная наука. Это может потребовать пробной ошибки. Я немного вставил переключатель поплавка в трубу и просверлил так, чтобы, когда рычаг поплавка был параллелен трубе, переключатель был замкнут. Когда рычаг поплавка немного опускается, переключатель размыкается. Для этого просверлено немного не по центру. Вот переключатель замкнут:

И открыть

Изгиб рычага поплавка

Я использовал тепловую пушку, чтобы нагреть ПВХ, пока он не стал мягким, а затем просто согнул его. Он довольно легко гнется. Просто окуните изгиб трубы в воду после того, как вы достигнете желаемой формы, и он затвердеет. Вы можете просто использовать фитинг 1/2″ 90, если не хотите его сгибать. Но сгибание обошлось мне дешевле.

Я согнул 1/2-дюймовую трубу из ПВХ, чтобы получился 8-дюймовый рычаг. Это приводит к колебаниям уровня воды примерно на 3/16″ между включением и выключением. Увеличьте длину перед изгибом для большего колебания уровня воды.

Как подключить поплавковый выключатель?

Вставьте трубку длиной 1,2 дюйма в бутылку с газировкой на 12 унций. Самое интересное в этом фитинге заключается в том, что он будет настолько плотным, что для его запуска потребуется приложить немало усилий. Это работает хорошо, так как он держится достаточно крепко, чтобы его не нужно было склеивать. Это означает, что позже вы можете отрегулировать бутылку вверх или вниз, чтобы изменить точку переключения уровня воды, чтобы точно настроить ее.
