Обогрев водопровода греющим кабелем — как обогреть водопровод на улице в частном доме

Обогрев водопровода диаметром до 50 мм обычно выполняется саморегулирующим кабелем и осуществляется несколькими способами, всё зависит от потребности и наличия доступа к трубам. Если к водопроводу есть беспрепятственный доступ или подвод воды только планируется, то стоит обратить внимание на обогрев труб снаружи, так как этот способ проще в монтаже. Но если труба уже закопана в землю и доступа к водопроводу нет, то кабель монтируется внутрь трубы.

Выбор необходимой мощности подогреваемыого водопровода

Основной задачей при выборе кабеля является правильный расчет необходимой мощности. Всё дело в теплопотерях труб, которые зависят от многих параметров: температуры окружающей среды и воды, материал и диаметр труб, толщина теплоизоляции и много другое. Можно конечно сделать всё «наверняка» просто замотав трубы кабелем, но такой метод неэкономичен и потребует дополнительных расходов на электроэнергию. Поэтому лучше провести правильный расчет перед покупкой изделия и исходя из полученных данных подобрать подходящие комплектующие для системы обогрева.

Раньше все расчеты производили вручную по формулам с большим количеством переменных, но это было долго и не удобно, поэтому была выведена таблица теплопотерь для основных диаметров труб и толщины изоляции. А на основе формул был создан калькулятор для подбора мощности. Перейти к калькулятору >>

Таблица теплопотерь

Для расчета обогрева внутри трубы можно выбирать минимальные значения изоляции, т.к кабель будет иметь непосредственный контакт с жидкостью. Приведенные величины потерь относятся только к трубопроводам. В практике следует учитывать потери тепла на клапанах, фланцах и т. д. Также необходимо учесть соответствующую длину кабеля, который компенсирует потери тепла в этих местах. Греющий кабель должен быть равной и чуть большей мощности, чем значение приведенное в таблице

толщина теплоизоляции

[мм]

ΔT°С

Диаметр трубопровода, мм

Расчетные тепловые потери на 1 погонный метр трубы, Вт/м

5,8

8,6

10,5

12,3

14,9

17,9

21,6

5,0

7,2

8,7

10,2

12,2

14,5

17,3

4,5

6,4

7,6

8,8

10,5

12,3

14,7

4,1

5,7

6,8

7,9

9,3

10,9

12,8

4,1

5,6

6,6

7,6

8,9

10,5

12,3

3,7

4,9

5,8

6,6

7,7

8,9

10,5

3,4

4,5

5,2

5,9

6,9

7,9

9,2

3,3

4,4

5,1

5,7

6,6

7,6

8,8

3,0

3,9

4,5

5,1

5,8

6,6

7,6

Подбор длины кабеля для обогрева водопровода

Длина изделия для обогрева водопровода подбирается исходя из расчетов необходимой мощности на погонный метр трубы и номинальной мощности кабеля. Например если необходима мощность 30 Вт на один метр трубы, то нам понадобится 2 метра кабеля мощностью 15 Вт/м или 1 метр 30 Вт/м. Первый вариант во многих случаях будет предпочтительней, так как значительно увеличит площадь обогрева.

Обогрев водопровода снаружи трубы

Для обогрева водопровода снаружи трубы применяется саморегулирующийся кабель с полиолефиновой или ПВХ оболочкой. Он дешевле, чем кабель для использования внутри трубы и не может быть применим с питьевой водой. Существуют как готовые комплекты, так и кабель в отрез.

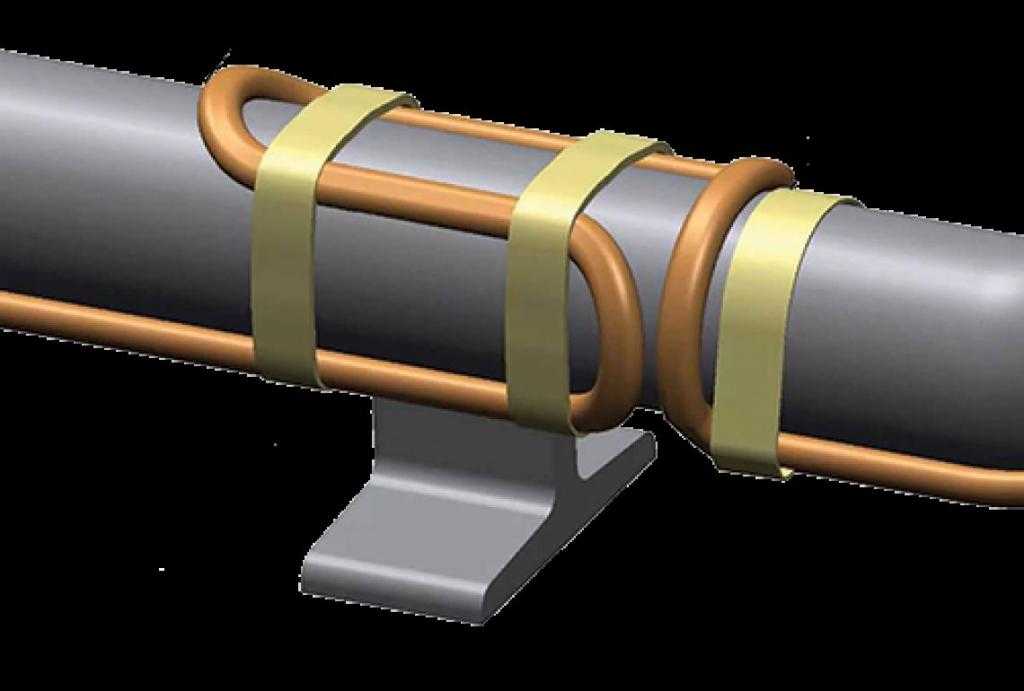

Монтаж греющего кабеля снаружи трубы

При монтаже следует внимательно следить, чтобы кабель не проходил по острым краям, не пересекался и не соприкасался друг с другом. Не допускается радиус изгиба менее трёх внешних диаметров кабеля. Силовой кабель подводится к клеммной коробке, розетке или непосредственно к электрощитку. Узел соединения греющего кабеля с силовым располагается на обогреваемой трубе.

Как подключить подогревающий кабель для водопровода и избежать ошибок при монтаже системы обогрева снаружи трубы

не крепить кабель металлическими изделиями;

избегать крепления на острых краях;

соблюдать допустимый радиус изгиба;

узел соединения греющего кабеля с силовым крепить на трубе;

для пластиковых труб использовать металлизированный скотч в роли подложки;

минимальное расстояние между витками 30 см;

для лучшей теплоотдачи кабель проклеить сверху алюминиевым скотчем.

Готовые комплекты для наружного применения

Комплект для обогрева труб изнутри FROSTGUARD 10 Вт/м

Комплект резистивного кабеля для труб IQ PIPE CW 15 Вт/м

Кабель двужильный FS 10 Вт/м со встроенным термостатом и вилкой для обогрева труб

Кабель в отрез

СБО-16P Кабель нагревательный саморегулирующийся без оплетки 16 Вт/м

TSD-17P кабель нагревательный для труб 17 Вт/м

Саморегулирующийся кабель для обогрева труб SRL-16 CR

Перейти в раздел

Обогрев водопровода внутри трубы

Для подогрева водопровода внутри используется кабель с оболочкой из пищевого фторполимера, он не токсичен и не подвергается разрушению при постоянном нахождении в воде. Для питьевой воды применяется специальный сертифицированный кабель, например Frostguard, его пригодность подтверждена сертификатом соответствия. Использовать изделия с полиолефиновой оболочкой для питьевой воды запрещено.

Важно:

Для завода внутрь трубы используются сальники, подобрать подходящий можно по ссылке >>

Внутренний диаметр водопровода должен быть не меньше 15 мм (1/2 дюйма)

Краны и вентили обогреваются только снаружи

Подсказка: в случае затруднения протяжки кабеля внутри трубы можно использовать маленькую хитрость. Для этого нам понадобятся:

Кусочек пенопласта;

Капроновая нить чуть длиннее водопровода;

Пылесос.

Привязываем один край нитки к пенопласту, а другой к оконцовочному колпачку греющего кабеля. Разбираем водопровод с двух сторон. Со стороны подвода питания заводим в трубу пенопластовый поплавок, с другой стороны крепим шланг обычного пылесоса и включаем. Тяги пылесоса вполне хватит для кусочка пенопласта с ниткой и он беспрепятственно пройдет по всей длине трубы. Останется только аккуратно потянуть его на себя и вытянуть привязанный греющий кабель.

Готовые комплекты для внутреннего обогрева труб с питьевой водой

Комплект саморегулирующегося кабеля для водопровода внутрь трубы ETL ( с сальником )

Комплект для обогрева водопроводных труб внутри IQ PIPE 10 Вт/м

Комплект для обогрева труб изнутри FROSTGUARD 10 Вт/м

Кабель в отрез для труб с питьевой водой

Саморегулируемый кабель для канализационных труб Traceco 15-ESR-BOA, в отрез

Саморегулирующийся греющий кабель внутрь трубы IQ PIPE , на отрез, 10 Вт/м

ETL-10 cаморегулируемый греющий кабель Raychem, на отрез, 10 Вт/м

Перейти в раздел

Как получить индивидуальную систему для трубопровода

Для заказа индивидуальной системы обогрева водопровода достаточно заполнить форму заявки, мы перезвоним Вам и подберем подходящий вариант.

Бесплатная доставка по Москве. Гарантия на монтаж 5 лет.

Получить индивидуальное предложение

Спасибо за заявку!
Наши менеджеры свяжутся с вами в ближайшее время.

Ваше имя

Ваш телефон

Обогрев труб на входе в дом

Обогрев трубы на входе в дом греющим кабелем

Вопрос: Можно ли обогреть трубу только на входе в дом? То есть поможет ли греющий кабель в такой ситуации:

изначально был выстроен летний вариант дома. Но позже было принято решение дом переоборудовать так, чтобы можно было туда приезжать поздней осенью или в зимнее время, например, на выходные. При строительстве труба до дома была заложена на глубину промерзания. Но труба на выходе из отмостки до входа в дом, находится в зоне промерзания. Поэтому, скорее всего, этот участок будет зимой перемерзать. Можно ли решить эту проблему, если на данном отрезке установить саморегулирующий греющий кабель? Труба ПНД, черного цвета, Ø32.

Ответ: При условии, что нужно прогреть трубу осенью, то есть когда температура не слишком низкая и если трубу «прихватывает» только на узком участке перед входом в дом, то вполне достаточно на нее плотно прикрепить греющий кабель для водопровода, закрепить его алюминиевый скотч и надеть утеплитель. Для пользования водопроводом по приезду в дом нужно будет просто включить подогрев трубы.

Если планируется нахождение в доме зимой, то такого обогрева, скорее всего, будет недостаточно – водопровод промерзнет. Хотя это зависит от разных факторов. Например, труба находиться ниже промерзания грунта или качество почвы настолько плотное, то труба не промерзает даже при значительных морозах. Тогда можно будет обойтись обогревом трубы на небольшом участке на входе в дом.

Если почва рыхлая, то труба может промерзнуть, особенно при длительных холодах. Как правило, это происходит к концу зимы. Оттает она не раньше конца апреля или в начале мая, когда земля на глубине достаточно прогреется. В данном случае, чтобы обогревать водопроводную систему, необходимо установить Греющий кабель внутри трубы.

Вопрос:

Что делать, если труба закопана, а ее край уложен в отмостку. Соответственно, ввести саморегулируемый нагревательный кабель внутрь возможности нет?

Ответ: Если трубопровод залит в фундамент (отмостку) не наглухо и рядом с обогреваемой трубой есть небольшое пространство, то можно использовать саморегулирующийся греющий кабель большей мощности (40Вт). Нужно его уложить (протиснуть) максимально близко к трубе. Это зачастую помогает решить проблему промерзания – обогревая прилегающее к трубе пространство, кабель может разморозить систему водопровода. Здесь важно чтобы «не было сквозняков», и саморегулирующийся кабель обогрева имел бы возможность нагреть пространство в том месте, где он не прилегает плотно к обогреваемой трубе.

Но такое решение можно рассматривать только как временный вариант. Если в последующем планируется проводить зиму в летнем доме или приезжать в сильные морозы, то трубопровод откапывают, и обогревают наружным греющий кабелем, или внутренним:

прикрепить к обогреваемой трубе наружный греющий кабель и надеть утеплитель по всей длине
ввести греющий кабель внутрь трубы.

Это позволит обогреть трубопровод даже там, где трубы закопаны недостаточно глубоко.

Если откопать трубу нет возможности, то можно попробовать следующий вариант: освободить возле трубы небольшой зазор, куда можно будет ввести нагревательный кабель большей мощности.

Вопрос: Если есть возможность установить нагревательный кабель и внутри трубы, и снаружи на водопровод, то какой из вариантов лучше выбрать?

Ответ: Если есть доступ к трубе, то лучше расположить греющий кабель снаружи трубы – это надежнее (меньше тройников, герметизирующих сальников для ввода греющего кабеля внутрь трубы, муфт для подключения), проще и дешевле. Внутрь трубы кабель целесообразно заводить, если нет возможности уложить термокабель снаружи. В зависимости от потребности может применяться бытовой или пищевой греющий кабель.

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

МАГАЗИН ПОПУЛЯРНЫХ ПРОДУКТОВ

Когда температура падает до опасно низких значений, многие дома и здания подвергаются повышенному риску замерзания труб и клапанов. Когда вода замерзает (20 градусов по Фаренгейту), это заставляет воду расширяться; расширение внутри труб приводит к разрыву замороженных труб ! Предотвратите замерзание труб зимой с помощью нагревательных кабелей BriskHeat! Саморегулирующийся нагревательный кабель обеспечивает защита труб от замерзания когда вам это нужно больше всего; саморегулирующиеся нагревательные кабели специально разработаны для защиты от замерзания и предотвращения обледенения или оттаивания металлических или пластиковых труб и арматуры и при опасно низких температурах; до минус 40 градусов по Фаренгейту или минус 40 градусов по Цельсию. Прочная конструкция промышленного класса позволяет нагревательным кабелям быть надежным решением для защиты от замерзания даже при самых экстремально низких температурах.

Почему саморегулирующийся нагревательный кабель?

Автоматически регулирует тепловую мощность в зависимости от температуры поверхности и окружающей среды
Регулятор температуры не требуется
Готовый к подключению шнур питания в собранном виде
Заземленная конструкция для дополнительной безопасности
Подходит для экстремально холодных условий до -40°F (-40°C)
Сейф для внутреннего и наружного использования
Безопасный нагревательный кабель для легкой установки внахлестку

Электрообогрев, ленточный или поверхностный обогрев или обогрев с помощью электрообогрева поддерживают и повышают температуру труб для предотвращения замерзания. В противном случае известное как обогрев с помощью нагревательного кабеля, в котором используется электрический нагревательный элемент и оборачивается длина труб для прямой подачи тепла.

Решения BriskHeat предварительно собраны, просты в установке и готовы к работе по принципу plug-and-play ! Они даже автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды. Если вы ищете нагревательную ленту для труб, наш саморегулирующийся нагревательный кабель является идеальным решением для предотвращения замерзания труб!

Шаг 1: Выберите греющий кабель

Используя следующую таблицу, определите греющий кабель для труб, подходящий для обогрева металлических или пластиковых (ПВХ) труб. Мы рекомендуем саморегулирующиеся нагревательные кабели SpeedTrace

Добавьте 1 фут (30 см) к длине трубы для каждого клапана или патрубка в вашей системе трубопроводов. Таблицы предполагают самую низкую наружную термостойкую водонепроницаемую, огнестойкую теплоизоляцию. (готовая пена). Для защиты до -20°F (-29°C) используйте изоляцию толщиной 1 дюйм (25 мм).

BriskHeat SpeedTrace Trace Heating Кабели подходят для использования внутри и вне помещений, их можно безопасно накладывать друг на друга и изолировать. С нагревательными кабелями BriskHeat нет необходимости в регуляторе температуры, поскольку наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.

Шаг 2. Выберите способ установки нагревательного кабеля для обмотки трубы

Существует два простых варианта установки нагревательного кабеля:

Вариант первый: установка нагревательного кабеля по прямой линии

Самый простой и идеальный тип установки для труб меньшего диаметра (менее 3 дюймов)

Просто проложите нагревательный кабель вдоль нижней части трубы по прямой линии на нижней половине трубы в положении «четыре» или «восемь часов».
Прикрепите нагревательный кабель к трубе, обмотав трубу куском стекловолокна или алюминиевой липкой лентой; с интервалом в 1 фут
Кабель нагревателя трубы должен касаться трубы
Между кабелем и трубой не должно быть больших воздушных зазоров

ПРИМЕЧАНИЕ : При креплении нагревательного кабеля к трубе не используйте виниловую изоляционную ленту, клейкую ленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой клейкой ленты или пластиковых кабельных стяжек

Второй вариант: установка нагревательного кабеля со спиральной обмоткой

Это обеспечивает равномерный нагрев больших труб и идеально подходит для труб большего диаметра (от 3 дюймов)

Просто оберните нагревательный кабель вокруг трубы; на длину трубы.
Подвешивание петли через каждые 10 футов. Чтобы определить длину петли, разделите длину нагревательного кабеля на длину вашей трубы и умножьте на 10.
Прикрепите его к трубе, обмотав трубу куском клейкой ленты из стекловолокна с интервалом в 1 фут.
Выровняйте расстояние между спиралями, сдвинув витки вдоль трубы.
Кабель должен касаться трубы
Между кабелем и трубой не должно быть больших воздушных зазоров.
Если на конце трубы остался лишний кабель, сложите его вдвое вдоль трубы.

ПРИМЕЧАНИЕ : При креплении нагревательного кабеля к трубе не используйте виниловую изоляционную ленту, клейкую ленту, металлические ленты или проволоку. Прикрепите кабель к трубе, используя только стекловолоконную или алюминиевую липкую ленту или пластиковые кабельные стяжки

Шаг 3. Установка изоляции трубы

Надежная система нагревательного кабеля SpeedTrace зависит от правильно установленной и сухой, защищенной от атмосферных воздействий теплоизоляции, такой как INSUL-LOCK DS Гибкая изоляция трубы с закрытыми порами

Убедитесь, что не менее ½ ” из предварительно сформованной пены или эквивалентной теплоизоляции, и что все трубопроводы, включая клапаны, соединения и отверстия в стенах, полностью изолированы, как показано на рисунке
Для защиты до -20°F (-29°C), используйте изоляцию толщиной 1 дюйм (25 мм).
Установите изоляцию на трубопровод как можно скорее, чтобы свести к минимуму вероятность механического повреждения после установки.
Убедитесь, что этикетка греющего кабеля SpeedTrace видна снаружи теплоизоляции.

Нагревательные кабели BriskHeat SpeedTrace можно изолировать безопасно!

Шаг 4.

Завершение установки

Во избежание повреждения нагревательного кабеля или шнура закрепите шнур питания (холодный провод) пластиковой кабельной стяжкой, лентой из стеклоткани или изолентой, как показано

Электрические маркировки, указывающие на наличие нагревательного кабеля для электрических труб, прилагаются к нагревательному кабелю. Прикрепите прилагаемые этикетки «Electrical Tracing» на внешней поверхности изоляции трубы с интервалом одна этикетка на каждые 10 футов (3 м) трубы, чтобы указать наличие нагревательного кабеля SpeedTrace.

Шаг 5. Запуск нагревательного кабеля

Вставьте нагревательный кабель в розетку с защитой от замыкания на землю.
Проверьте автоматический выключатель, чтобы убедиться в наличии питания на кабеле.
Стоячая вода в трубе должна стать теплой в течение часа.

ОБЩИЕ УКАЗАНИЯ

Устанавливайте только в доступных местах; не устанавливайте за стенами или там, где кабель может быть скрыт.
Не прокладывайте нагревательный кабель через стены, потолки или полы.
Подключайте только к розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми действующими национальными и местными нормами и стандартами и защищены от дождя и другой воды.
Не использовать на гибких виниловых трубках (таких как садовый шланг)
Устанавливайте с огнеупорной водонепроницаемой теплоизоляцией толщиной не менее ½ дюйма.
Никогда не используйте на трубах, температура которых может превышать 150°F (65°C).

Удлинитель

нельзя использовать для стационарных установок. Для временных установок обратитесь к местным электротехническим и противопожарным нормам.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА	РАСТВОР(Ы)
Греющий кабель не нагревается целиком	Убедитесь, что нагреватель подключен к правильному напряжению. Проверьте, есть ли показания сопротивления (не обрыв цепи) в нагревателе с помощью омметра.
Часть нагревательного кабеля не нагревается	Осмотрите необогреваемый кабель на наличие повреждений.
Автоматический выключатель срабатывает	Подтвердить, что автоматический выключатель способен справиться с требованием нагревателя по току. Осмотрите обогреватель и шнур на наличие повреждений.
