Подключение вентилятора вытяжного: 3 схемы подключения вентилятора в ванной

3 схемы подключения вентилятора в ванной

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

• через датчик открывания двери или движения

• датчик влажности

• напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т. п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

• кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

• клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

• сам вытяжной вентилятор с таймером

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100THERA SB D100 OptimaVents 100 KДомовент 100 CERA D 100 E 100SCBallu Green EnergyERA D 100 4C ETVents 100 Quiet

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

• туалет — верхнее положение специальной перемычки

• ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

• один спускается вниз к переключателю (Выкл)

• второй — это питание приходящее с распредщитка (Гр.Осв)

• третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

• L-фаза питания

• T-фаза для управления вытяжкой посредством таймера

• N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

• фазную жилу питания L — к клемме с аналогичной маркировкой

• фазу таймера вентилятора — на средний контакт с надписью Т

• нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

• либо отверстия расположены близко от края плитки

• либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

• напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

• через отдельную клавишу выключателя света

Ошибки подключения

1Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — //cable.ru, Кабель.РФ

Как подключить вытяжной вентилятор

При подключение вытяжного вентилятора необходимо соблюдать несколько правил, которые не лишним будет повторить:

• прочитать паспорт вентилятора
• проводить подключение только при снятом напряжении сети.
• стационарная проводка должна быть оборудована автоматическим выключателем. Подключение необходимо осуществлять через автоматический выключатель QF, встроенный в стационарную проводку. Зазор между контактами автоматического выключателя на всех полюсах должен быть не менее 3 мм.

Подключение 220 В производится к вентилятору через встроенную клеммную коробку. Находится она под лицевой крышкой вентилятора. Все клеммы на вентиляторе подписаны.

• L — сюда подключаем провод с фазой,
• LT — подключаем провод с фазой, который идет от внешнего выключателя (для моделей с таймером, датчиком влажности
• N — ноль

Подключение вентилятора без датчиков

Если вам нужно подключить вентилятор без датчиков, то эта схема ваша. Любой клавишный стандартный выключатель подходит для такой задачи. В качестве включателя можно использовать регулятор скорости РС-1-300, который встраивается в стандартную монтажную коробку.

Такой регулятор скорости может включать вентилятор и менять производительность вытяжки. При уменьшении производительности уменьшается уровень шума, при необходимости быстрого удаления воздуха можно выбрать максимальную производительность.

Вентилятор с шнурком-выключателем

Включение и выключение вентилятора производится с помощью шнурочка, который прикреплен к корпусу вентилятора. К вентилятору подводится фаза и ноль.

Такие вентиляторы чаще всего используются для вентиляции кухни или других помещений, где уже заведено питание к месту установки без возможности вывести отдельный выключатель.

Вентилятор с таймером или с датчиком влажности

Схема подключения вентилятора, оборудованного таймером и вентилятора с датчиком влажности одинакова. Вентилятор с таймером начинают свою работу при подаче напряжения от внешнего включателя на клемму LT. После нажатия на клавишу выключателя, вентилятор продолжит работать время, которое выставляется на таймере. Такой вентилятор можно завязать на включение вместе с освещением.

Такой вентилятор целесообразно использовать для вытяжной вентиляции туалета, ванной.

Вентилятор с датчиком влажности можно включить принудительно или он включается автоматически при превышении выставленного уровня влажности. Влажность устанавливается в диапазоне от 60 до 90%. Вентилятор будет работать пока влажность не уменьшится до необходимого уровня, после чего проработает еще время по таймеру задержки и выключится.

Такие вентиляторы используют для вентиляции ванной, постирочной или помещения сушки белья. Также их применяют для вытяжной вентиляции подвальных помещений частного дома с повышенным уровнем влажности.

Вентилятор с датчиком движения

Вентилятор включается автоматически при движении человека на расстоянии 1-4 метра с углом обзора 100. После того, как человека покинул помещение, вентилятор продолжит работать время по таймеру и выключится. Время задержки можно выставить под лицевой панелью вентилятора от 2 до 30 минут.

Как и вентилятор со шнурком-выключателем, такой вентилятор можно установить для вентиляции помещений, где к месту установки вентилятора выведена постоянная фаза и ноль и нет возможности установить отдельный внешний выключатель.

Подключение вентилятора оборудованного встроенной лампой

В нашем магазине есть вентиляторы, оборудованные подсветкой или лампой. Такие вентиляторы могут включаться вместе с подсветкой или вентилятор может включаться отдельно, а встроенная подсветка отдельно.

Для одновременного включения вентилятора с встроенным освещением подойдет эта схема

Для раздельного включения вентилятора и встроенного света подойдет эта схема

Схемы подключения вытяжного вентилятора в ванной комнате — Сделай сам-help.com

Автор: Дейл Кокс

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице содержатся электрические схемы для цепей вытяжного вентилятора в ванной комнате, включая расположение одиночного выключателя вентилятора, выключателя таймера вентилятора, комбинированного выключателя GFCI и вытяжного вентилятора, розетки GFCI и таймера в одном корпусе, выключателя света и таймера вентилятора, и комбинированный переключатель GFCI и таймер в одном корпусе. Следуйте описанию на первой схеме для подключения проводов к вентилятору, поскольку оно всегда будет одинаковым, независимо от того, какой контроллер вы используете. Под каждой схемой описано расположение проводки в распределительной коробке.

Схема подключения выключателя и вытяжного вентилятора в ванной комнате

Эти вытяжные вентиляторы обычно поставляются с небольшой электрической соединительной коробкой, приваренной к боковой части корпуса. На соединительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытащите заглушку из одного из отверстий для проводов и вставьте в нее зажим для проводов. Снимите примерно 6 дюймов оболочки кабеля с проводов на конце вентилятора и снимите примерно 3/4 дюйма изоляции с черного и белого проводов. Пропустите провода через зажим и протяните их в коробку, оставив видимым дюйм оболочки. Плотно затяните зажим вокруг оболочки кабеля, но не защемите ее. В коробке соедините черный провод кабеля с черным проводом вентилятора, а белый — с белым с помощью проволочных гаек. Подсоедините провод заземления к клемме заземления в соединительной коробке и провод заземления от вентилятора, если он есть.

В распределительной коробке подключите провод источника питания к одной клемме. Подключите другую клемму переключателя к черному проводу, идущему к вентилятору. Соедините нейтраль источника с белым проводом, идущим к вентилятору. Соедините провод заземления источника с проводом заземления, идущим к вентилятору, и гибким проводом, подключенным к клемме заземления на переключателе и/или коробке.

Схема подключения вытяжного вентилятора, управляемого таймером

Здесь вытяжной вентилятор управляется таймером, а не переключателем. Там должно быть два горячих провода, черный и красный или оба одного цвета, и зеленый провод заземления, выходящий из корпуса таймера, соедините один из горячих проводов с горячим источником. Вторую подключите к черному кабелю, идущему к вентилятору. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Соедините нейтраль источника с белым проводом, идущим к вентилятору. У вентилятора соедините провода, сопоставив белый с белым и черный с черным, и подключите заземляющий провод к клемме заземления.

Проводка для комбинированного выключателя GFCI и вытяжного вентилятора в ванной комнате

На этой схеме комбинированный выключатель GFCI используется для управления вытяжным вентилятором, обеспечивая как выключатель, так и выход GFCI в одном устройстве. Горячий источник соединяется с одним из проводов встроенного переключателя и косичкой с клеммой горячей линии на розетке GFCI. Другой провод переключателя сращен с черным проводом, идущим к вентилятору. Нейтраль источника соединена с белым проводом, идущим к вентилятору, и косичкой с клеммой нейтрали GFCI LINE. Схема подключения вентилятора описана выше.

Схема для таймера вентилятора и GFCI в одной коробке

На этой схеме таймер вентилятора и розетка GFCI подключены в одной розетке. Один провод таймера и пигтейл к терминалу горячей линии на GFCI соединены с горячим проводом источника. Второй провод таймера присоединяется к черному проводу, идущему к вентилятору. Нейтраль источника соединяется с белым проводом, идущим к вытяжному вентилятору, и косичкой с нейтральной клеммой LINE на GFCI. Схема подключения вентилятора аналогична описанной выше.

Схема подключения таймера вентилятора и выключателя освещения в одной коробке

В этой схеме подключения освещение управляется однополюсным выключателем, а вытяжной вентилятор управляется таймером. Горячий источник подключен к каждому управляющему устройству, а выходы контроллеров подключены к черным проводам, идущим к вентилятору и свету. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Нейтраль источника присоединяется к каждому белому проводу, идущему к вентилятору и свету. Как и во всех этих схемах проводки, все провода заземления связаны вместе в каждом месте.

Проводка для таймера вентилятора и комбинированного устройства GFCI в одной коробке

На этой схеме таймер вентилятора и комбинированное устройство GFCI находятся в одной выходной коробке. Встроенный переключатель на GFCI используется для управления осветительным прибором. Горячий источник в этой цепи соединен косичкой с горячей клеммой на розетке GFCI и одним проводом от каждого переключателя. Нейтраль источника соединяется с нейтральными проводами, идущими к свету и вытяжному вентилятору, а также с косичкой, подключенной к клемме нейтральной розетки на GFCI. Второй провод переключателя на GFCI присоединяется к горячему проводу, идущему к светильнику. Второй провод на таймере подключен к горячему проводу, идущему к вентилятору. Схема подключения вентилятора аналогична описанной выше.

Другие подобные материалы на сайте «Сделай сам-помощь».
» Каталог домашней электропроводки

» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Руководство по подключению электропроводки вытяжного вентилятора для ванны
Электрика Вопрос: Как подключить провода настенного выключателя к проводам вытяжного вентилятора в ванной?

• Я устанавливаю вытяжной вентилятор в ванной комнате.
• Один черно-белый провод идет от панели, а другой от выключателя.
• Подскажите, пожалуйста, как подключить эти провода к вентилятору.
• Вентилятор простой с черно-белым проводом.

Этот вопрос по электропроводке поступил от Рэма, домовладельца из Торонто, Канада.

Дополнительные комментарии: Очень информативно.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Рам.

Как подключить провода вытяжного вентилятора для ванны

Применение: подключение вытяжного вентилятора для ванны.
Уровень навыков: от начального до среднего — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: определите цепь освещения в ванной, выключите ее и пометьте примечанием, прежде чем работать с проводкой.

Соединения проводки для вытяжного вентилятора

• Обзор проводки
  • Подключение питания для вытяжного вентилятора в ванной комнате в основном такое же, как подключение выключателя света.
  • В этом примере описываются соединения проводки, где провода источника питания и вытяжного вентилятора расположены в настенной распределительной коробке.

• Определите провода источника питания и вытяжного вентилятора
  • Определите кабель, который питает провода от источника питания цепи. Обычно это двухжильный кабель с черно-белым проводом и проводом заземления.
  • Тщательная проверка с помощью бесконтактного тестера черного провода укажет на источник питания.

• Сращивание белых нейтральных проводов
  • Нейронные провода не присоединяются к выключателю, а сращиваются вместе. Иногда белые провода подсоединяются к выключателю, однако это связано с тем, что белый провод используется в качестве коммутируемой ветви силовой проводки.
  • Белый нейтральный провод источника питания и вытяжного вентилятора сращиваются с помощью разъема желтого или красного провода.

• Подключение коммутатора
  • Однополюсный переключатель не имеет полярности, поэтому не имеет значения, какой из черных проводов крепится к двум латунным винтам переключателя.
  • Снимите изоляцию примерно на дюйм с конца каждого из черных проводов источника питания и вытяжного вентилятора.
  • Подсоедините каждый из черных проводов к латунным клеммным винтам на боковой стороне переключателя так, чтобы петля провода была обращена по часовой стрелке, а петля провода находилась непосредственно под головкой винта.
  • С помощью плоской отвертки плотно затяните каждый винт, чтобы обеспечить прочное соединение.

• Заземление компонентов
  • Провода заземления цепи являются наиболее важными проводами цепи, поскольку они защищают компоненты цепи в случае перегрузки цепи или короткого замыкания.
  • Провода заземления сращиваются и привариваются к выключателю и к металлическим распределительным коробкам, а также к устройству, которым в данном случае является вытяжной вентилятор.
  • Процесс соединения заземляющего провода цепи включает в себя присоединение провода заземления к зеленому винту заземления на раме переключателя, зеленому винту заземления распределительной коробки и корпуса вытяжного вентилятора. Некоторые вытяжные вентиляторы поставляются с предварительно смонтированным зеленым заземляющим проводом, который используется для соединения с заземляющим проводом.

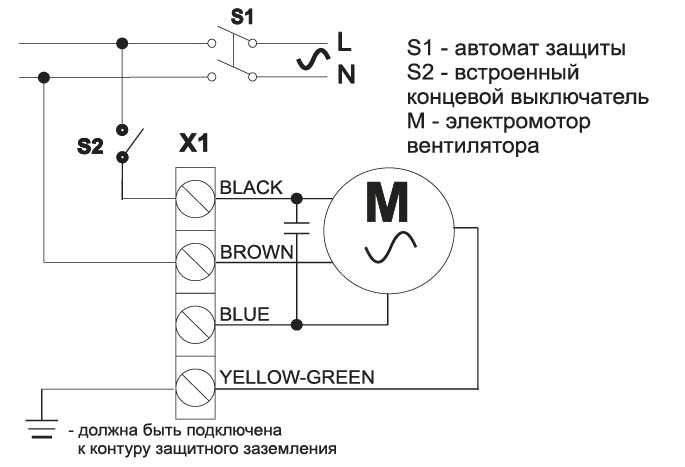

• Подключение вытяжного вентилятора
  • Типичный вытяжной вентилятор имеет набор проводов, расположенных внутри распределительной коробки, которая является частью корпуса вытяжного вентилятора.
  • Входное отверстие для кабеля, подсоединяемого к вытяжному вентилятору, должно быть снабжено кабельным соединителем, который будет изолировать и защищать кабель. Это может быть либо двухвинтовой разъем, либо кабельный разъем с пластиковой изоляцией.
  • Снимите изоляцию примерно на дюйм с конца каждого черного провода кабеля вытяжного вентилятора.
  • Создайте соединение для каждой пары проводов, цвет в цвет, и завершите каждое соединение, используя желтый или красный разъем для проводов, который надежно закреплен для создания надежного соединения.

Подробнее о подключении вытяжного вентилятора в ванной

Как установить и подключить вентилятор в ванной

Подключение вытяжного вентилятора в ванной

• Вытяжной вентилятор в ванной
  • Ответы на все ваши вопросы об установке вытяжного вентилятора для ванны и проекте замены вытяжного вентилятора в ванной комнате.

• Электропроводка ванной комнаты
  • Подробные фотографии и схемы электропроводки для ванной комнаты с кодовыми требованиями для большинства новых или реконструируемых проектов.

Электропроводка выключателя освещения

• Электропроводка выключателя освещения — схема 1
  • Полностью поясненные изображения и схемы подключения выключателей света с описанием наиболее распространенных выключателей, начиная с фотосхемы 1.

Электрический провод

• Электрический провод для дома
  • Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.

Вам также может быть полезно:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
