Подключение теплого пола к электричеству: Правильное подключение электрического теплого пола

Подключение теплого пола к электричеству своими руками

Подключение теплого пола становится особенно актуально в холодное время года в помещениях с недостаточным обогревом, например, в ванной комнате или кухне и коридоре. Для того, чтобы не совершить ошибку при подключении электрических теплых полов необходимо разбираться в способах их подключения, возможных вариантах исполнения и принципе действия.

Теплый пол различается на два основных вида: электрические и водные. Водяной пол представляет собой отопительную систему, которая нагревает поверхность благодаря потоку горячей воды, нагревающаяся от котла или системы центрального отопления. Подключение водяных теплых полов несколько отличается от электрических.

Схема установки системы водяного теплого пола:

1. Закладывание трубопровода должно производится на теплоизоляцию в цементной стяжке. Также стоит учесть и монтаж коллекторного шкафа – устройства, необходимого для совмещения системы теплообеспечения квартиры с трубопроводом. Чтобы установить коллекторный шкаф необходимо проделать отверстие в стене на уровне пола и как можно ближе к центру комнаты, размером примерно 55х35х10см. В это место будет установлен сам шкаф. Далее в него помещаются конец подающей и возвратной трубы. С помощью труб обеспечивается циркуляция воды: подающая трубы направляет поток воды в полы, а возвратная – в котел, для очередного нагрева. На трубы устанавливаются специальные зажимы с вентилями, которые предохраняют систему при возможном отключении квартиры от системы общего отопления.
2. После этого подключают трубу с разветвлениями – коллектор. Его вход совмещают с вентилями. К выходам по бокам трубы присоединяются металлические контуры с помощью фитингов. К коллекторному выходу рекомендуется закреплять сливной разветвитель с воздухоотводчиком. Благодаря нему система будет защищена от попадания внутрь воздуха, а с помощью сливного крана при необходимости можно избавить трубу от воды.

Подключение теплого пола может производиться двумя способами:

• Трубы укладываются параллельно. Используя такую схему монтажа труб, нужно учесть, что максимальная температура скапливается в самом начале, поэтому эту часть трубы следует укладывать рядом с наружными стенами или окнами.
• Спиральный метод прокладки подразумевает собой монтаж трубы по спирали, где подающая и возвратная трубы укладываются параллельно. Таким образом труба с горячей водой компенсирует холодную. Данная схема подходит для помещений с большой площадью.

Плюсами водяного обогрева полов является минимизация затрат на его монтаж, возможность установки системы под любой пол (плитка, ламинат, линолеум, ковры), большая экономия электроэнергии, отопление помещения не будет зависеть от перебоев в электросетях.

Но и здесь есть своим недостатки. Из-за подключения теплого водяного пола к системе центрального обогрева, можно перекрыть доступ горячей воды соседям, так что такой вид обогрева не подходит в многоквартирных жилых домах. Также, будет отсутствовать возможность самостоятельной регулировки температуры потока горячей воды. А несвоевременное обнаружение неисправности труб и перекрытия доступа воды, возможно затопление.

Электрический теплый пол

В случае с электрическими теплыми полами их работа зависит от подключения к электричеству. Электрические полы действуют по принципу преобразования электроэнергии в тепло посредством сопротивления проводника. Теплый электрический пол включает в себя несколько простых элементов:

• нагреватель (мат или кабельная система).
• датчик регулировки температуры.
• термолегулятор.

Схема подключения электрической системы отопления не вызывает особых трудностей. Перед началом монтажа необходимо определиться с мощностью будущего отопления. На это влияет метраж помещения, вид обогревания и тип комнаты (склад, жилое помещение, балкон). Теплый электрический пол можно использовать даже в качестве основного источника тепла в квартире. Также нужно знать, что электрический теплый пол может работать посредством кабелей или инфракрасной пленочной системы. Используя бетонную стяжку пола, в качестве обогрева используют кабель, а под плитку подойдут пленочные нагреватели (маты). Основным механизмом работы обогревательной системы является терморегулятор. Зачастую, схема установки проводов терморегулятора указывается в техническом паспорте устройства. Его установка происходит достаточно легко и выполняется без особых знаний и навыков. В одножильную конструкцию к термостату подключается «холодный» конец провода. В двухжильной – кабели замыкаются в цепь.

Возможная схема подключения

Схема присоединения теплого электрического пола с кабелем:

1. Для начала необходимо выровнять поверхность под теплый пол и очистить ее от строительного мусора. Вдоль стен закрепляется демпферная лента и укладывается слой теплоизоляции. Укладывание кабеля можно производить на поверхность без утепления.
2. Далее прокладывается сам нагреватель. Для лучшего удержания кабеля, под него подкладывают монтажные ленты. Одним из популярных способов укладывания кабеля змейкой. Электрический теплый пол продается уже в готовом уложенном виде.
3. Равномерно уложив рулон, можно приступить к этапу его закрепления. Края сетки не должны находится у стен ближе чем 10см.
4. Установить термодатчик на расстоянии около 40см от конца витков нагревательных элементов.
5. Произвести испытание сопротивления устройства, которое должно соответствовать указанному в техпаспорте.

Структура пола, подогреваемого с помощью электрокабелей

Как установить теплый пол на матах?

Для монтажа такого пола не нужно обладать серьезными навыками по монтажу. Установка происходит почти также, как и с кабельным, но немного отличается:

1. Маты раскладываются по предварительно очищенной поверхности.
2. Уложенную систему заливают бетонным раствором или специальным клеем при последующем накладывании плитки.
3. Пол не должен иметь термоизоляцию, т.к это может послужить перегревом системы.
4. Соединительная муфта должна располагаться внутри пола (стяжки).

Электрический пол в матах

При укладывании электрической системы следует учитывать такие нюансы, как:

• Электропол получает энергию от отдельных электрических линий, снабженных защитным автоматом.
• Термостат должен иметь мощность больше, чем нагревающий элемент. При невозможности произвести новый расчет, для системы устанавливаются отдельные терморегуляторы.
• Пленочные системы должны коммутировать термостат с остальными элементами сети.
• Датчик температуры может быть встроенным, выносным или для замера температуры воздуха.
  Последовательность выполнения работ при укладке электрического теплого пола
• После окончания монтажа, теплый пол проверяют на работоспособность, начиная с минимальной температуры, постепенно увеличивая нагрев. После удачного испытания можно начинать закладку плитки.

Как теплый пол подключить к электричеству. Подключение тёплого пола к электричеству: виды полов, их установка и техника безопасности. Соблюдая все правила, можно выполнить монтаж теплого пола своими руками.

Казалось бы, что может быть доступнее для выполнения, чем подключение системы «теплый пол». Конечно есть опасность отключения электричества в сети. Но эту проблему может решить качественный дизель-генератор. А чтобы сэкономить денежки, можно закупить дизельное топливо летнее оптом. При установке, монтаже и подключении систем существуют определенные правила по технике безопасности, не зная которых можно просто испортить систему «теплый пол». Поэтому необходимо подружиться с правилами, предъявляемыми при монтаже систем.

Содержание

• 1 Отопительная система «теплый пол»
• 2 Электрический «теплый пол»
  • 2.1 пленочный пол теплый
  • 2.2 нагревательные маты
  • 2.3 кабели нагревательные
• 3 Выбор терморегулятора
• 4 Основные правила техники безопасности при подключении системы «теплый пол»

Отопительная система «теплый пол»

Среди систем отопления квартиры «теплый пол» занимает одно из лидирующих мест. Принцип и конструкция данной системы отопления, при которой нагрев воздуха осуществляется снизу, просты. Поэтому произвести монтаж и подключение теплого пола можно своими руками.

Напомним о преимуществах устройства теплого пола по сравнению с традиционным отоплением радиаторным:
• отсутствие потоков конвекционных, связанных с разностью температур
• равномерное распределение температуры по высоте помещения.
Виды теплых полов характеризует основной параметр — значение погонной мощности:
• настильная система (мощность погонная составляет от 50 до 100 Вт/м)
• система для деревянных полов (погонная мощность 50 Вт/м)
• бетонная система (мощность погонная может достигать 120 Вт/м).

Следует различать теплый пол электрический и водяной теплый пол.

Электрический «теплый пол»

Наиболее распространенным вариантом теплого пола можно смело назвать электрический теплый пол. В зависимости от конструкции и исполнения электрические полы теплые бывают:
• пленочные
• нагревательные маты
• нагревательные кабели.

Естественно, стоимость теплого пола электрического будет зависеть от выбранного типа исполнения.
Общий принцип подключения электрического теплого пола идентичен и будет заключаться в укладке материала, из которого состоит система, и установке терморегулятора.

пленочный пол теплый

Для пленочного пола теплого в качестве элемента нагревательного используется специальная пленка. Поэтому задача, как подключить инфракрасный теплый пол будет заключаться в изоляции мест соединения, входящей в комплект поставки от производителя.

Как правило, каждый отрезок пленки укомплектован кусочками изоляции каучуковой, а также клеммами и заклепками. Пленочный пол может иметь углеродную и биметаллическую структуру пленки. Углеродная пленка представляет собой резистивный элемент, схематически расположенный между слоями углеродных теплоэлементов. Углеродная греющая пленка предоставляет возможность обогрева любых типов помещений, а также открытых площадок. Отопление может быть реализовано в качестве основного или дополнительного.

Биметаллический теплый пол представляет собой пленку из полиуретана, состоящую из двух слоев: верхний слой – сплав меди, нижний – сплав алюминия. По форме биметаллическая пленка представляет собой рулон, разделенный на секции. Такая структура секций очень удобна для монтажа, поэтому вопрос: «Как подключить пленочный теплый пол» решается быстро.

Квадратные секции размерами 0,58х0,54 мм с расположением по краям токоведущей разомкнутой шины, соединенной зигзагообразным проводником, позволяют располагать и производить монтаж теплого пола под напольные декоративные покрытия. Необходимо помнить, что изоляция наносится лишь с одного края пленки, с другого края подключают силовые провода. Для работоспособности системы, листы пленки необходимо подсоединить между собой. Более подробная информация в этом видео.

нагревательные маты

Нагревательные маты применяются, когда необходимо поднять уровень тонкого по толщине теплого пола. Конструктивно маты нагревательные имеют незначительную погонную мощность (10 Вт/м) и размеры. Кабель мата нагревательного закреплен на пластиковой сетке. Принцип монтажа матов заключается в раскладке сетки полотна мата на полу, придавая необходимую форму.

Укладка мата нагревательного осуществляется в несколько этапов: раскатка мата по всей площади пола, подключение кабеля к терморегулятору и финишная отделка. После окончательной укладки нагревательного мата на поверхность пола следует убедиться в полном отсутствии любых повреждений кабеля. Для этого кабель «прозванивают», а затем производится нанесение клея и укладка плитки.

Маты нагревательные приклеивают на готовую стяжку непосредственно в самовыравнивающуюся смесь или раствор. Кабель мата располагают под плиткой. Быстрота и простота монтажа позволяет создавать электрический теплый пол под плитку своими руками за непродолжительное время.

кабели нагревательные

При обустройстве теплого пола с использованием кабелей нагревательных необходимо помнить, данная система будет иметь значительную погонную мощность (до 25 Вт/м). В целях соблюдения техники безопасности и регламентируемых норм и правил, рекомендуется устанавливать кабели нагревательные в слой стяжки толщиной не менее 3-5 см.

Кроме того, подключать данную систему к электрическому источнику можно после полного застывания раствора стяжки. Предупредим заранее, что монтаж теплого пола с применением нагревательных кабелей требует специальных знаний по электробезопасности и навыков. Поэтому не помешает узнать отзывы о монтаже электрического теплого пола данного типа. Укладывать кабель нагревательный необходимо с места подключения проводки.

При этом рекомендуется придерживаться рекомендаций производителя продукта относительно минимального расстояния между нитями кабельной проводки.

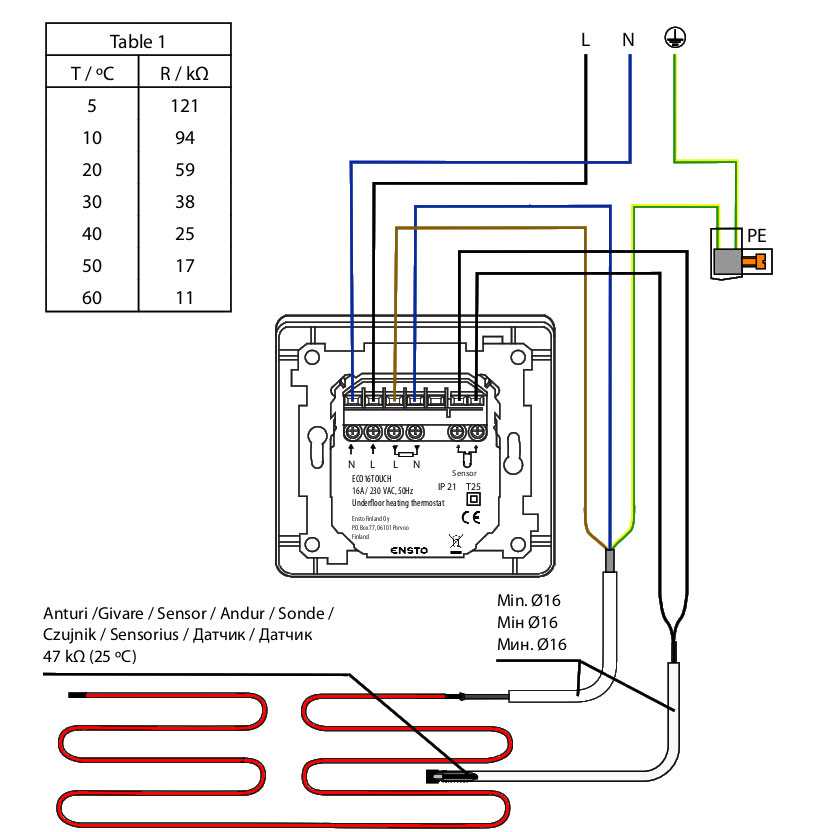

Подключать датчик терморегулятора, необходимо строго соблюдая прилагаемую схему и инструкцию.

Как произвести монтаж и подключить теплый пол с нагревательными кабелями представлено в этом видео.

Выбор терморегулятора

При выборе и последующем монтаже терморегулятора для электрического пола рекомендуется отдавать предпочтение:
• программируемым термостатам, функционирующим по энергосберегающей схеме
• наличие функций самодиагностики
• предусмотреть существующий предел мощности и установить специальный магнитный пускатель
• предусмотреть наличие выносного датчика температуры пола.

Подключение проводов соединительных к терморегулятору осуществляется проводниками разного цвета. Терморегуляторы температуры по номиналу рассчитаны на ток 16А.
Подмечено, что при корректном выборе терморегулятора, потребление электроэнергии можно снизить на 50 процентов. Существенная экономия материальных ресурсов для тех, кто осуществил монтаж теплого пола своими руками!

Основные правила техники безопасности при подключении системы «теплый пол»

Напомним, что, не имея навыков обращения с электротехническими приборами, будет сложно проводить монтаж системы.

Поэтому не рекомендуется вносить личные изменения в схему управления системой «теплый пол». Запрещено осуществлять следующие действия:
• удлинять или укорачивать самостоятельно нагревательную часть кабеля
• подключать концы кабеля нагревательного в электрическую четь на прямую
• подключать не размотанный нагревательный кабель
• укладывать кабель под стационарно расположенные элементы мебели
• не производить ремонт системы самостоятельно.

Выполняя даже несколько основных правил по технике безопасности можно обеспечить надежную работоспособность системы.

Что нужно и чего нельзя делать при установке электрического подогрева пола

Мы собрали воедино некоторые из наиболее важных моментов, которые следует помнить при установке электрического подогрева пола. Но, пожалуйста, не забудьте связаться с нами, если у вас возникнут вопросы до, во время или после установки.

До

Не

Есть вопросы по электрическому подогреву пола?

Отправьте нам сообщение

Электрические требования для внутрипольного лучистого отопления: подробное руководство

Системы напольного лучистого отопления не только делают жилые помещения более комфортными, но также просты в установке и энергоэффективны. Теплые полы, особенно плитка или камень, хорошо удерживают тепло и равномерно излучают его, делая помещение более приятным.

В дополнение к удобству для людей, монтаж электрических систем для этих систем прост. Фактически, это ничем не отличается от установки схемы для любого другого оборудования в вашем доме. Простые инструкции по установке Warmup избавят вас от догадок, чтобы вы могли еще быстрее начать наслаждаться своим пространством.

Значение напряжения и мощности

Напряжение и мощность связаны, но многие люди не знают различий между ними. Вода представляет собой прекрасную аналогию с электричеством, поэтому мы будем использовать ее здесь. Напряжение можно рассматривать как «давление», а электрический ток — как электрический «поток» системы. Когда вы объединяете напряжение и ток (давление и поток), вы получаете мощность. Фактически, одним из ключевых уравнений в электричестве является закон Ома: мощность = напряжение x сила тока.

Давайте используем садовый шланг в качестве метафоры электрической системы. Представьте себе садовый шланг без насадки на конце. Вода вытекает быстро, но без давления (низкое напряжение, большой ток). Если вы возьмете большой палец и закроете часть отверстия, выльется меньше воды, но она будет двигаться намного быстрее с большим давлением (высокое напряжение, низкий ток). Количество энергии в воде не изменилось, вы просто изменили давление и поток.

Электричество работает так же. В напольных обогревателях будет указана определенная мощность, обычно в ваттах. Две системы отопления могут иметь одинаковую номинальную мощность, но одна рассчитана на 240 В переменного тока, а другая на 120 В переменного тока. Система, рассчитанная на 240 В переменного тока, будет использовать половину силы тока, но обе системы будут потреблять одинаковое количество энергии. Обе системы будут обогревать помещения на одинаковую величину. Теперь, когда у вас есть лучшее представление о том, как связаны напряжение и мощность, мы можем поговорить о том, какая электрическая система лучше всего подходит для вашей системы напольного лучистого отопления.

240 В работает лучше, чем 120 В?

Когда вы удваиваете напряжение в цепи, для получения такого же количества энергии потребуется половина силы тока. Как обсуждалось ранее, системы на 120 В переменного тока и 240 В переменного тока могут производить одинаковое количество энергии и работать совершенно одинаково. Они нагреваются одинаково быстро и одинаково равномерно. При установке системы напольного отопления Warmup требуется источник питания 240 В переменного тока, чтобы помочь ограничить силу тока и, следовательно, размер провода, необходимый для системы. Меньшая сила тока часто означает меньший размер провода и, следовательно, более простую и дешевую установку.

Электрические требования для обогрева пола

Помимо питания 240 В переменного тока, компания Warmup предлагает несколько других рекомендаций. Ваша система напольного отопления должна иметь собственную выделенную цепь. Если это невозможно, убедитесь, что выбранная вами цепь имеет достаточную мощность для безопасной работы системы прогрева в дополнение к другим нагрузкам в цепи. Warmup рекомендует схему без GFCI в сочетании с термостатом GFCI. Используйте двойную монтажную коробку, чтобы одну секцию можно было использовать для подводящих проводов, а другую — для датчиков подогрева пола.

Несколько нагревателей и сколько необходимо термостатов — это общий вопрос, особенно если вы хотите нагреть пол в душе отдельно от душа. Вот краткое изложение: Системы не могут быть подключены последовательно . Несколько нагревателей, ведущих к термостату (провода можно удлинить), можно подключить к одному термостату, если общая сила тока не превышает 15 ампер. Нагреватели не могут индивидуально управляться с термостата; для этого требуются отдельные термостаты.

Для проектов с несколькими обогревателями мощностью более 15 ампер, например, в подвалах, термостаты Warmup могут быть соединены с нашим реле-25 для управления площадью до 700 кв. футов от одного термостата с двумя контурами. Рекомендуется использовать один термостат на комнату, чтобы сэкономить на отоплении, обогревая только те комнаты, которые вы используете.

Как установить

1. Проверка показаний OHM системы

Когда вы будете готовы к установке, первым шагом будет проверка сопротивления системы обогрева пола. Используйте омметр для измерения сопротивления. Обратитесь к эталонным диапазонам сопротивления для кода продукта, который вы используете, чтобы убедиться, что измеренное сопротивление находится в пределах диапазона. Если сопротивление выходит за пределы диапазона, прекратите установку и обратитесь за помощью в компанию Warmup.

2. Черновые электромонтажные работы

Компания Warmup рекомендует использовать двойную монтажную коробку для размещения электрических разъемов для системы обогрева пола. Одна секция распределительной коробки будет использоваться для подводящих проводов, а другая – для датчика подогрева пола. 240 В переменного тока, питание без GFCI от выделенной цепи также должно быть подведено к двойной распределительной коробке. Протяните провода от пола к распределительной коробке питания обогревателя и датчика температуры. После укладки напольного покрытия поверх системы подогрева пола убедитесь, что сопротивление нагревателя соответствует эталонным полосам сопротивления. Если сопротивление находится в допустимых пределах, приступайте к установке термостата.

3. Подключение электропитания с термостатом

Подробные инструкции и электрическая схема находятся внутри коробки с термостатом для прогрева.
