Подключение схема лампочки: Как подключить лампочку к выключателю, схемы на 1,2,3,4,5 лампочек

Схема Подключения Лампочки Через Выключатель

Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке.

Инструменты

Еще по теме: Какие технические требования для сопротивления изоляции

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.

В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.

Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.

Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.

На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Спасибо за внимание!

Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.

Как подключить две лампочки к одному выключателю

Главная » Электрика » Монтаж

Автор: Школа светодизайна MosBuild

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Содержание

1. Обычный выключатель на одну лампу
2. Подключение двух ламп на один выключатель
3. Двухклавишный выключатель
4. Раздельное освещение помещения
5. Многорожковая люстра
6. Подключение от розетки
7. Подключение ламп с преобразователем
8. Что же в итоге?

Обычный выключатель на одну лампу

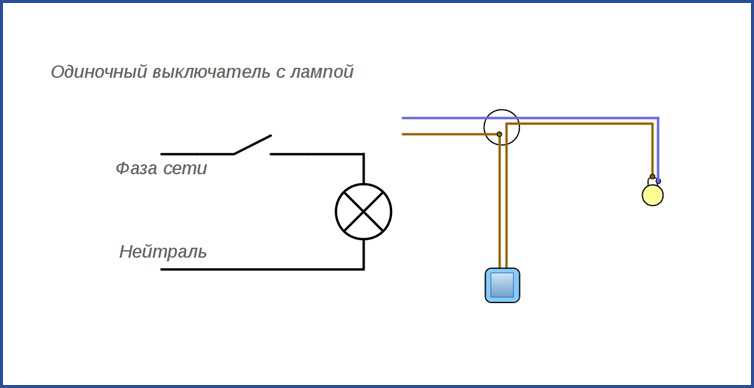

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

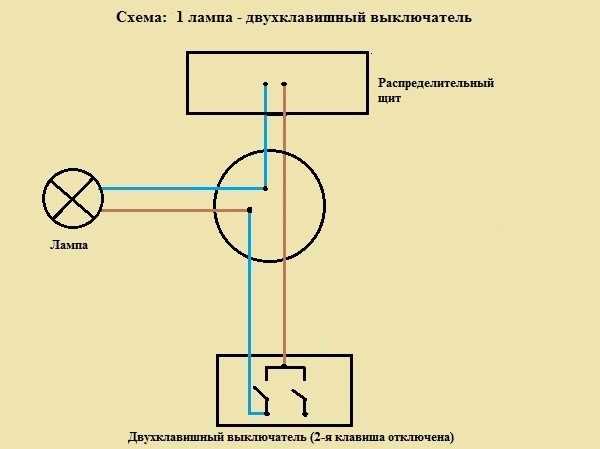

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

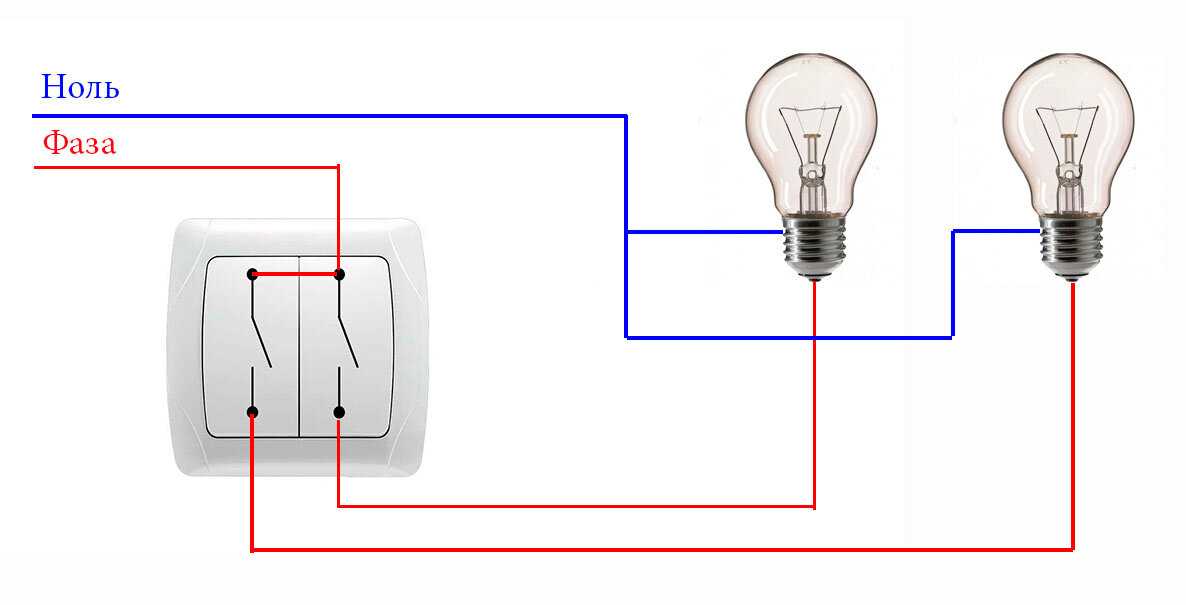

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Понравилась статья? Поделиться с друзьями:

Как выполнить последовательное подключение светильников? Процедура, схема

Эй, в этой статье мы узнаем, как выполнить последовательное подключение ламп, а также увидим схему последовательного подключения ламп. Свет – это устройство, преобразующее электрическую энергию в энергию света. Существуют различные типы фонарей или электрических лампочек в зависимости от их принципа работы, конструкции, свойств. В любом случае, есть два типа или метода подключения нескольких лампочек — последовательное соединение и параллельное соединение. Оба способа подключения имеют свои преимущества и недостатки. Кроме того, они полезны для различных приложений. Хотя в прежние времена в основном использовалось последовательное соединение, в настоящее время в основном используется параллельное соединение.

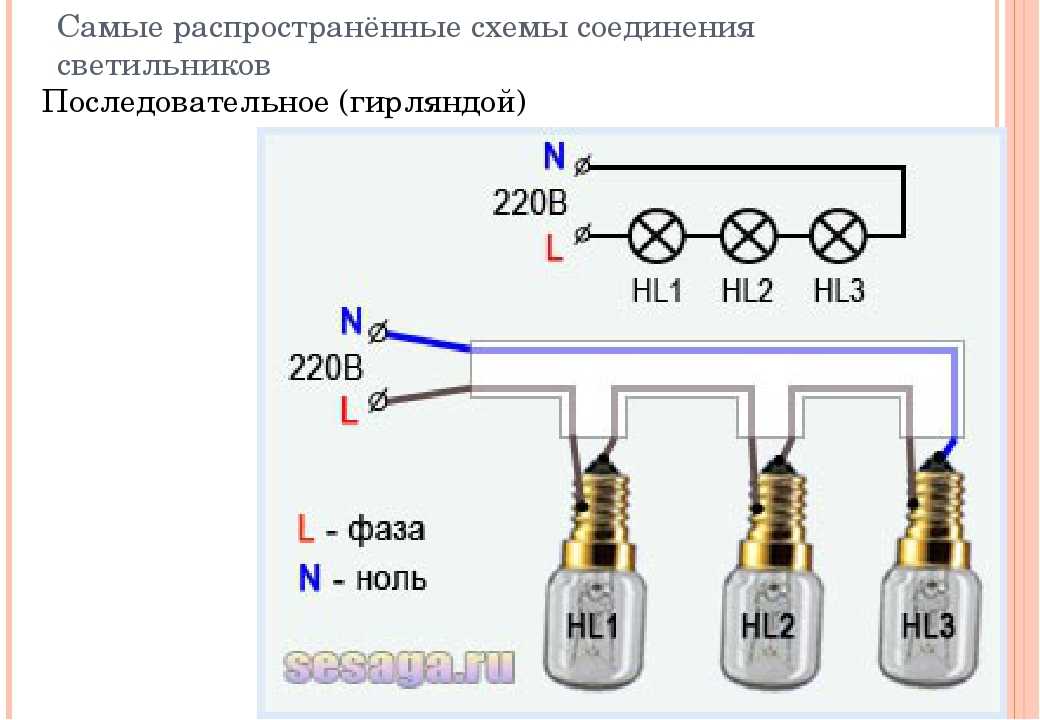

Последовательное подключение светильников

Во-первых, давайте рассмотрим базовую схему последовательного подключения нескольких светильников.

Здесь вы можете видеть, что три лампы соединены последовательно. Фазовая клемма светильника 1 должна быть подключена к фазовой клемме источника питания. Нейтральная клемма светильника 1 подключена к фазовому зажиму светильника 2. Таким образом, светильник 3 также подключен. Нейтральная клемма фонаря 3 является конечной нейтралью всей цепи и должна быть подключена к нейтрали источника питания. Помните, что не должно быть слабого контакта или неплотного соединения. Что касается ламп переменного тока, для большинства ламп нет конкретной идентификации фазной нейтрали, поэтому любую клемму можно использовать в качестве фазы и нейтрали.

Читайте также:  Как подключить свет параллельно? Процедура, схема

Последовательное подключение ламп с выключателем

Здесь вы можете увидеть схему последовательного подключения нескольких ламп с работающим выключателем.

Процедура подключения

1. Подключите фазную клемму источника питания к любой клемме переключателя.

2. Подсоедините остальную клемму выключателя к клемме фазы лампы 1.

3. Подсоедините нейтраль лампы 1 к клемме фазы лампы 2.

4. Подсоедините нейтраль лампы 2 к фазе лампы 3.

5. Подсоедините нейтраль лампы 3 к нейтрали источника питания.

Читайте также:

Преимущества и недостатки последовательного соединения лампочки

Преимущества

1. Для подключения проводки требуется меньше проводов.

2. Для включения всех светильников достаточно одного выключателя.

Недостатки

1. Напряжение необходимо увеличить, если количество лампочек при последовательном соединении увеличивается.

2. Неисправность в одной лампочке или в любом месте может остановить работу всей цепи.

Последовательное соединение — это старый метод, используемый в определенных приложениях. При последовательном соединении потери мощности больше и возникают сложности с управлением освещением. Он не обеспечивает высокой эффективности. При последовательном соединении в цепи всегда протекает постоянный ток. Сопротивление всей цепи зависит от каждой нагрузки цепи. Последовательное соединение ламп обеспечивает лучшую производительность, если мощность и сопротивление каждой лампы равны. Низкое сопротивление любой лампы цепи может снизить сопротивление всей цепи.

Читайте также:

Благодарим вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

3-позиционные и 4-позиционные переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описано, как использовать 3-позиционные и 4-позиционные переключатели для управления освещением от
двух и более мест. Это первая из нескольких связанных страниц, объясняющих
как управлять светом с помощью нескольких выключателей. Нажмите
здесь для обзора всех этих страниц.

Свет или светильники могут управляться более чем одним переключателем. Обычная практика
в домашнем строительстве стоит использовать 3-позиционные выключатели. «3-х полосный» это электрика
обозначение однополюсного двухпозиционного переключателя (SPDT).

3-позиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние.
(требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях:

Переключатели должны создавать полную цепь для прохождения тока и лампочки.
зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда
оба переключателя находятся в нижнем положении, цепь замкнута (внизу справа). Если один переключатель
вверх, а один вниз, ток заходит в тупик, ток не течет и
лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет проводов. Это функционально
раскраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

• Красный указывает на горячий провод (120 вольт переменного тока).
• Зеленый указывает на нейтральный провод с потенциалом земли.
• Синий указывает
  провод, который плавает. «Плавающий» здесь означает изолированный от горячего
  и нейтраль с помощью выключателей и/или лампочек.

Для выбора цвета провода для вашей цепи см. далее на этой странице..

Управление освещением тремя и более выключателями

Для
более двух переключателей, один или несколько 4-позиционных переключателей добавляются между 3-позиционными
переключатели. Четырехпозиционный переключатель имеет два положения. В первом положении контакты
подключены напрямую, так что переключатель не действует. На позиции
два, переключатель перекрестно соединяет контакты слева с контактами на
справа, в соединении «X». Наведите указатель мыши на изображение, чтобы
увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как
4-позиционные переключатели работают — анимация. Эта одноминутная анимация является
ярчайшая иллюстрация функции трех- и четырехпозиционного переключателя.
(Не беспокойтесь о размере файла — он должен загружаться за считанные секунды даже через модем. )

Ниже приведен пример схемы освещения с четырьмя переключателями. Эта схема также показывает
черновые коробки, проволочные гайки и правильный цветовой код.

Обратите внимание, что фонарь можно разместить в любом месте обратного провода, как показано выше.
как белый. Это может быть так, как показано в конце прогона, но это может быть между любым
пару распределительных коробок (как показано на следующем рисунке) или даже между панелью
и первая распределительная коробка. Вы можете использовать столько 4-позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. в своде правил National Electric. вот попробую
чтобы немного описать, что такое цветовая кодировка и как должны быть проложены провода.
окрашены в цепи освещения (и почему).

Обычной практикой при подключении цепи с несколькими переключателями является использование двухжильного кабеля (черный
и белый) кабель от панели до первого выключателя, а затем трехжильный (черный,
красный, белый) кабель между парами выключателей. Белый обозначает нейтральный, ток
несущий провод, соединенный с землей в панели автоматического выключателя. Черный и
красные используются для «горячих» проводников 120 вольт по отношению к земле.
На предыдущем рисунке показана схема, которая следует этому соглашению.

NEC допускает определенные исключения для цепей освещения, так что стандарт
двухжильный (черный и белый) и трехжильный (черный, красный и белый)
можно использовать, и использовать эффективно. В частности, это часто удобно и
эффективно разместить свет между двумя выключателями или между панелью и
первый переключатель. В таких случаях удобно и допустимо подвести 120 вольт
к коммутатору через белый провод .

Если вы размещаете свет в таком месте, помните о путанице, которая
может произойти от этого цвета провода. На картинке выше белый всегда нейтрален,
в то время как черный или красный могут быть горячими. Если свет расположен между двумя средними
выключатели, то белый провод, идущий от лампы к выключателю, на самом деле
иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер.
для обозначения любого «горячего» белого провода, питающего выключатель. Такое цветовое кодирование
показано в следующем примере:

Другие варианты

Вот еще несколько вариантов 3-х и 4-х позиционных переключателей. Все
4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не указывайте
оба четырехпозиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите.
вместо любого из показанных на следующих схемах.

Вот пример света в середине пробега. Обратите внимание на шаблон
очень похоже, но цветовой код немного сложнее. Два белых провода
должны быть отмечены черным, где питание переключателей.

Маркируя провод, как указано выше, вы информируете всех, кто работает в коробке позже.
что это провод, который будет подавать (иногда) 120 вольт на выключатель.
Это позволит рабочему правильно подключить сменные выключатели. (Для цепей
только с двумя переключателями, просто не обращайте внимания на 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к
световой короб, который, в свою очередь, находится между некоторыми выключателями..

• Другие варианты трехходовых (с двумя переключателями) цепей.
• Дополнительные варианты 4-позиционного (три или более переключателя)
  схемы.
