Подключение розетки от другой розетки: Подключение розетки от розетки: за и против

Содержание

Подключение розетки от розетки: за и против

Как бы нам ни хотелось всегда производить электромонтажные работы правильно и продуманно, иногда возникает острая необходимость в новой стационарной розетке, располагающейся довольно далеко от всех других. В таких ситуациях ничем не помогут тройники, а удлинители, хоть и будут эффективны, но станут постоянной помехой у нас под ногами. Выход из сложившейся ситуации только один: произвести монтаж новой отдельной розетки, которая будет идти не по выделенной линии от распределительной коробки, а от другой ближайшей розетки.

С точки зрения безопасности специалисты по электрике не одобряют подобные решения, однако признают, что, если подобное ответвление делается для какого-либо маломощного прибора, существенной опасности подобная схема не представляет. Наиболее распространён монтаж отводных розеток в подсобных помещениях и на кухне: здесь может понадобиться подключение электроподжига плитки или подсветки для духовки, отдельная розетка для питания радиоприёмника, точка включения светодиодной ленты. Как видим, подобные приборы не нагружают сеть настолько, чтобы пришлось бояться за сохранность проводки из-за перегрева.







Технические нюансы

Справедливости ради отметим, что говорить о большом наборе положительных и отрицательных сторон такого способа подключения не приходится. Преимущество здесь всего одно – появление розетки в том месте, где её раньше не было, но потребность в ней имеется. Все остальные плюсы можно считать сопряжёнными: отсутствие громоздких тройников, переносок и удлинителей, экономия кабеля и пр. Сюда же можно отнести сохранность контактов в ближайшей розетке, поскольку пользователям не придётся всё время подключать-отключать приборы – то есть, и гнёзда остаются целее, и сам электроузел не расшатывается в подрозетнике.

Если анализировать возможность такого способа монтажа розетки с сугубо технической стороны, то всегда следует начинать с параметров существующей электропроводки. Зачастую мастера используют кабель или провод с площадью сечения жил 1,5 или 2,5 кв. мм. Это стандартные для жилых помещений величины, которые без труда выдерживают нагрузку до 2 кВт. Если принять во внимание, что нестационарные бытовые электроприборы с подобным уровнем мощности можно пересчитать по пальцам, то опасаться нечего. Люди крайне редко одновременно включают мощные устройства в сдвоенные или сопряжённые друг с другом розетки прежде всего из-за большой разницы в назначении таких приборов. Среди современной техники, имеющей энергопотребление порядка 1,6-2 кВт можно выделить электрочайник, пылесос, утюг и обогреватель. Вероятность одновременной работы более двух из них в пределах одного помещения минимальна, а области применения не пересекаются. Тем не менее, любой прибор всё же лучше включать в розетки, которые имеют прямое подключение к магистрали, а не ответвляются от других электроточек.

Если даже обывателю довольно ясно, что уровень фактической опасности при рассматриваемом способе монтажа можно с натяжкой назвать лишь средним, то почему же пожарные службы так настаивают на некорректности таких действий? На самом деле, вопрос состоит не столько в перегрузке участков цепи, сколько в увеличивающемся количестве соединений. Каждая новая электроточка – это разрыв, а потому и место коммутации, которое выступает эпицентром нагрева и источником электроаварий при других неблагоприятных обстоятельствах. Если одна от другой подключены сразу несколько розеток, то подобная «гирлянда» концентрирует на себе максимально возможное количество негативных факторов. Даже в том случае, когда единственный мощный прибор включён лишь в последнюю розетку такой цепочки, перегрев соединений может случиться на любом месте контакта, если используются не качественные клеммники, а скрутка или неудачный зажим. При прохождении тока проводка подвергается постоянной микровибрации, что со временем приводит к ослаблению контактов. Побороть это явление полностью невозможно, поскольку оно заложено в самой природе тока, однако минимизация числа прямых соединений позволяет более эффективно контролировать качество подключения и при необходимости быстро производить ревизию.

Подводя промежуточные итоги можно смело сказать следующее: хотя официальным нормативам подключение одной электроточки через другую и не соответствует, в подавляющем большинстве случаев оно всё же не является аварийно опасным. Для жилых помещений подобный способ вполне подходит безотносительно других факторов, и только на кухнях с подобным нужно быть осторожнее. В современном мире именно здесь, а не в гостиной концентрируется максимальное число одновременно работающих приборов и устройств. Давайте кратко рассмотрим, что сопряжено с каждым из них.

  • Холодильник потребляет очень мало энергии, однако является весьма дорогим и важным для повседневности бытовым прибором – то есть, его поломка из-за подключения розетки шлейфом внесёт немалый дискомфорт в домохозяйство. При этом работает прибор круглосуточно, одновременно с любыми другими устройствами в доме.
  • Когда на кухне готовит хозяйка, постоянно используется плита – газовая с электроподжигом или полностью электрическая. Нередко вместе с ними также работает духовка любого типа, нуждающаяся в подсветке. Если устройство потребляет газ, то нагрузка вспомогательных систем на сеть будет почти нулевой, однако в случае электрической плитки часто требуется вообще отдельная линия. Она не должна пересекаться ни с другими бытовыми приборами, ни с кухонной люстрой, даже если последняя рассчитана всего на полтора десятка ватт.
  • В процессе готовки важно хорошее освещение, что вынуждает хозяйку параллельно включать подсветку на вытяжке и LED-ленту над рабочими поверхностями. Сами по себе эти системы не очень сильно нагружают сеть, однако работая одновременно с другими, всё же увеличивают фактор риска. Особенно на этапе, когда возникает необходимость включить саму вытяжку и в помещении появляется систематическая вибрация.
  • Пока одни блюда готовятся на плите, нередко параллельно что-нибудь может размораживаться в микроволновке, средняя мощность которой составляет 700 Вт. Это довольно существенно, если прибавить значение к энергопотреблению других систем. При других обстоятельствах ответвлённая розетка без труда бы выдержала подобную нагрузку, однако сейчас всё уже не так однозначно.
  • Вспомогательные приборы, о влиянии которых хозяйки вообще почти не задумываются, чаще всего и становятся последней каплей в деле перегруза розеток, соединённых по цепочке. Сюда входят любые устройства с нагревательными элементами – небольшие по размерам и оттого не выглядящие опасными. Например, если одновременно со всеми вышеупомянутыми приборами включить ещё электрочайник с тостером, то вместо поедания вкусных поджаренных бутербродов человек скорее всего будет нюхать запах таких же поджаренных проводов, сидя в темноте. Подобное иногда случается даже при правильном подключении техники, просто от совокупного перегруза линии и несвоевременного срабатывания защитной автоматики, так что без крайней необходимости лучше не готовить все виды яств одновременно, а немного переждать и включать одну технику только после окончания цикла работы другой.







Как смонтировать ответвлённую розетку?

Общие принципы монтажа практически идентичны тем, которые актуальны для установки розеток и выключателей ещё на этапе капитального ремонта. Зачастую разница состоит лишь в том, что дополнительные электроточки, выполняющиеся много позже, предполагают накладной, а не встраиваемый монтаж. Прокладывать провод в толще стен будет довольно накладно и трудоёмко, так что жильцы обычно останавливаются на том, чтобы данный участок проводки оставался открытым. В редких случаях из-за нехватки места саму розетку утапливают в стену, подготавливая для неё соответствующее отверстие, а проводку оставляют снаружи. Выглядит последнее не очень эстетично, однако на такие жертвы приходится идти, если других вариантов попросту нет.

Перед покупкой отрезка кабеля для ответвлённой розетки вскройте «донорскую» розетку и запомните диаметр жил. К дочерней электроточке не должны идти более тонкие провода, иначе при включении в неё мощной техники вероятность скорейшего перегрева проводов и мест их соединения повышается многократно. Понижать сечение жил допустимо только в случае, если линия отводится не под розетку, а для подключения небольшого светодиодного светильника в кладовой или на балконе. В таких случаях мощность потребителя обычно не превышает 40 Вт, что приемлемо даже для проводников сечением 0,75 кв. мм, считающихся минимальными в быту.

Следующий фактор подбора – визуальный. Для одних людей крайне важно грамотное сочетание новой розетки с уже имеющейся в квартире электрофурнитурой, а для других достаточно, чтобы изделие обеспечивало необходимый функционал. Сугубо технические предпосылки сводятся к тому, чтобы применять изделия, которые рассчитаны на требуемый номинал. Зная мощность подключаемых устройств, можно заранее определить для себя, какой ток должна выдерживать электрофурнитура.

Для какой бы техники не устанавливалась дополнительная розетка, никогда не следует игнорировать количество жил в проводнике. Если в Вашем доме есть заземление и к родительской розетке оно подключено, дочернюю также следует коммутировать трёхжильным кабелем. В редких случаях, когда новая электроточка устанавливается исключительно для одного прибора, у которого на штепселе присутствует всего два контакта, данным правилом можно пренебречь.

Порой встречаются ситуации, когда ответвление розеток требуется только из-за необходимости увеличить количество доступных гнёзд, а не по причине нехватки длины шнуров у электроприборов. Кроме того, что тройники выглядят недостаточно эстетично, чтобы решить описанную проблему, порой их использование невозможно из-за нехватки места: розетка расположена за мебелью, которая стоит почти впритык к стене, и ничего габаритнее обычной вилки туда не поместить. В таких случаях проще всего увеличить число разъёмов, смонтировав блок розеток, объединённых под одной рамкой. Если у Вас было одно гнездо, а требуется два, можно просто приобрести спаренную модель розетки и установить её всё в том же подрозетнике. Такое действие не потребует ни ответвления, ни удлинения проводов, ни увеличения отверстия. Если же нужно более двух разъёмов, придётся немного повредить отделку и заготовить при помощи коронки требуемое количество посадочных мест под подрозетники.

В гипсокартонных перегородках есть шанс сделать новую розетку максимально эстетично, а порой даже технически правильно. Нужно сначала высверлить отверстие под подрозетник, а затем при помощи жёсткой проволоки попробовать добраться в простенке до одной из имеющихся розеток. При должных навыках это сделать вполне реально за 5-10 минут.

Более того, такие перегородки часто позволяют дотянуть кабель не только от одной розетки к другой, но и проложить его из ближайшей распределительной коробки. Делается это следующим образом: поскольку распредкоробки расположены прямо над розетками, можно без труда пропустить по уже имеющейся гофре сверху вниз ещё один кабель. Если первичный монтаж выполнялся по правилам, места в кабель-канале будет достаточно, а сила тяжести станет надёжным помощником, благодаря чему мастеру не пригодится даже проволока-кондуктор. Добравшись кабелем до уровня уже стоящей розетки, её подрозетник извлекается и к проволоке, протянутой из гнезда для будущей электроточки цепляется новая гофра. Аккуратно вытягивая их вместе со стороны новой электроточки, можно проложить полноценный канал, не вскрывая стены. Затем проволока опять загоняется в гофру, зацепляется за свободный конец провода и протягивается до нужного места. Это идеальный вариант, одновременно технологичный, предельно аккуратный и полностью отвечающий требованиям безопасности. Некоторые люди хотят упростить его, пытаясь продолжить трассу от монтажной коробки до новой розетки напрямую, поскольку это позволяет сэкономить несколько метров провода, однако на практике такой подход в несколько раз хуже. Во-первых, значительно усложняется сам процесс протяжки проволоки и гофры, поскольку угадать путь проволоки под углом гораздо труднее, чем по прямой, во-вторых, само расстояние в таком случае будет больше, чем между двумя отверстиями под подрозетники, а в-третьих, место заложения кабеля будет непредсказуемым, то есть начнёт противоречить принципам безопасного электромонтажа с соблюдением прямых углов между ключевыми точками.

Как провести розетку от розетки

Если вы решили создать еще одну точку подключения в комнате, то вам следует знать, как провести розетку от розетки, а также ознакомиться с особенностями такого метода электромонтажа. Обо всем этом вам расскажет наша статья.

Необходимость в монтаже дополнительной точки подключения может возникнуть в том случае, когда прежнего количества розеток становится недостаточно, при этом постоянное использование удлинителей и пилотов нежелательно или доставляет неудобство.

Выходом из ситуации может стать монтаж розеток шлейфом. Такой способ установки подразумевает подключение нескольких устройств к одной кабель-линии. Для выполнения подключения таким способом необходимо входящие и исходящие провода подключить напрямую на контактные части устройств. При этом следует иметь в виду, что провода фазы, нуля, а также кабель заземления подключаются параллельно.

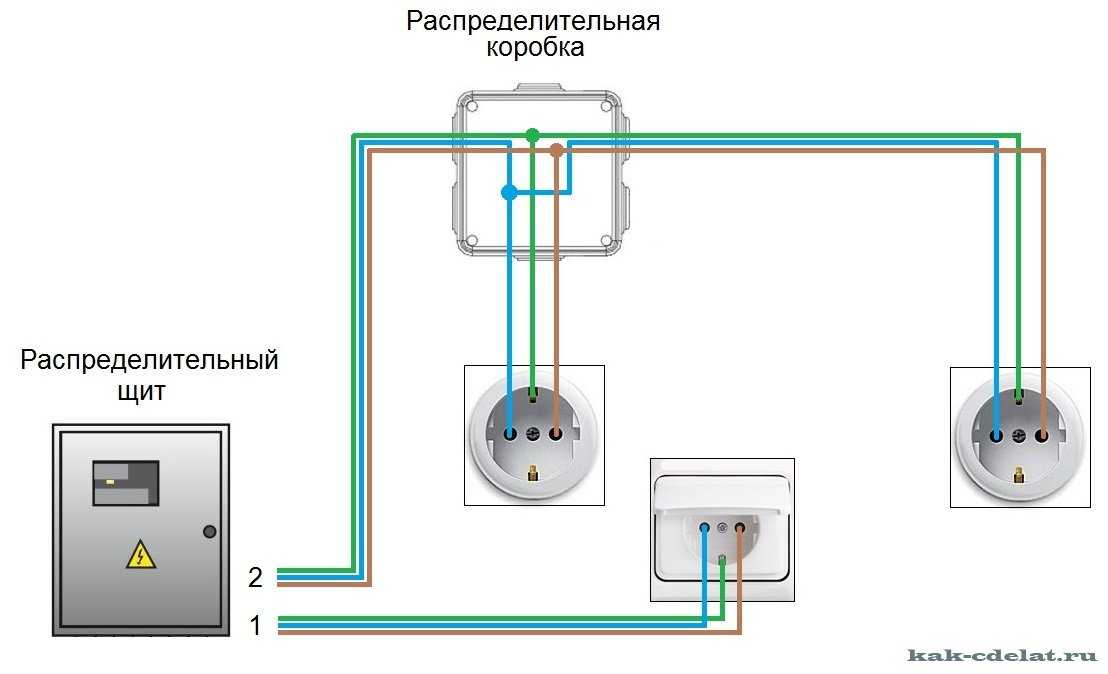

Для монтажа шлейфом вначале выполняется проводка и подключение кабеля от силового щита. Затем, с другой стороны, протягивается провод шлейфа, который пойдет на следующую розетку. Таким образом, можно оборудовать не одну, а сразу несколько точек подключения. В качестве проводки используются трехжильные кабели различной цветовой маркировки. «Фаза» – обычно кабель коричневого цвета, синий цвет у провода «нуль», для заземления можно подобрать желто-зеленый провод.

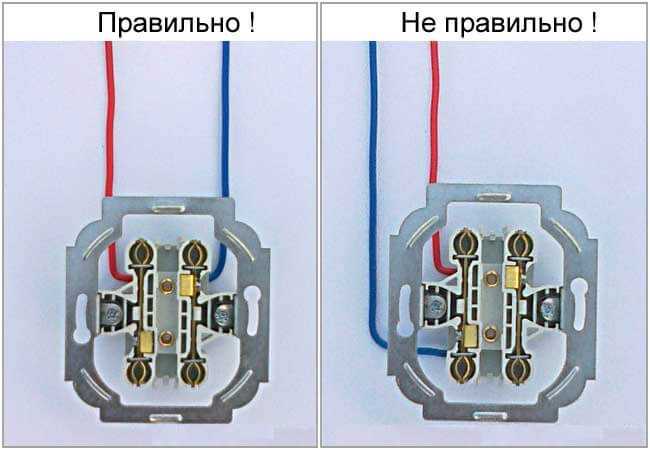

Перед тем как перенести розетку от розетки, внимательно ознакомьтесь со схемами подключения проводов в контактах. Так в один контакт необходимо установить фазу питающего провода, а также фазу кабеля, который пойдет по шлейфу во вторую розетку.

Второй контакт предназначен для нулевого кабеля питающей линии и шлейфа следующей розетки. Таким же способом выполняется электромонтаж кабеля в последующие точки подключения, если вы планируете делать их несколько.

Как вы уже успели заметить, особенность шлейфа в том, что все контакты монтируются непосредственно в самой розетке. Поэтому следует уделить особое внимание их надежности и прочности крепления.

Как считают многие специалисты, наиболее надежным вариантом соединения являются плоскопружинные контакты соединений. Такие модели предпочтительнее устройств с прижимной пластиной, которая затягивается при помощи болта, а также контактом, роль которого исполняет обычный болт.

Перед тем как провести розетку от розетки, следует ознакомиться с недостатками такого способа подключения, а также сложностями, с которыми можно столкнуться, используя шлейф.

  • Как известно, стандартная розетка рассчитана на номинальный ток максимум до 16 А. Если такая нагрузка будет направлена на одну розетку в блоке, никаких неисправностей не последует. Однако если подобная нагрузка будет подключена ко всем устройствам в блоке, то питающий кабель не выдержит ее, а значит, отключится автомат в электрощите.
  • Способ монтажа шлейфом следует выполнять только в том случае, если в комнате не планируется использование мощных электроприборов. Для техники небольшой мощности этот способ вполне может подойти, он позволит сэкономить на проводке и выполнить ремонт в короткие сроки.

И все же специалисты считают, что в большинстве случаев предпочтительнее и надежнее устанавливать автономные розетки. Автономный способ монтажа гораздо безопаснее и удобнее. Вам не придется постоянно думать о том, можно ли подключать тот или иной прибор, какова суммарная мощность подключаемой техники и т.д.

Как подключить розетку и добавить ее в существующую цепь (руководство из 7 шагов)

Устали от маленьких удлинителей, проложенных по всему дому? Хотите вместо этого новую емкость? Если это так, вы нашли правильное место, где вам помогут безопасно установить один !

В этом руководстве вы узнаете:

  • 7 шагов по подключению розетки
  • Правила, установленные Национальным электротехническим кодексом
  • Лучший тип коробки для установки в существующей стене
  • И многое другое!

В большинстве случаев добавить новую розетку довольно просто, но иногда для установки может потребоваться приезд профессионала и сделать это за вас.

Если вы хорошо разбираетесь в электропроводке, у вас не должно возникнуть проблем с установкой новой розетки.

Если вы не уверены, что сможете справиться с этим проектом самостоятельно,  пожалуйста, , позвоните своему местному электрику за помощью или советом. Поражение электрическим током может привести к летальному исходу, а плохое соединение или неправильная проводка могут стать причиной пожара. Вы можете прочитать это полезное руководство по опасностям, связанным с домашней проводкой, на сайте CPSC.gov.

Продолжайте читать, чтобы узнать 7 шагов по , как установить розетки в существующие цепи!

Лучшее место для новой розетки — напротив существующей розетки

Куда вы поставите новую розетку? Лучший сценарий — поставить его там, где у вас есть розетка, прямо на другой стороне стены или прямо под ней. Существующая розетка должна располагаться в той же полости между стойками, если вы не планируете сносить гипсокартон или прорезать в стене огромную дыру.

Автоматический выключатель должен быть максимально загружен до 80%

Вам нужно знать, сможет ли цепь, к которой вы хотите подключиться, выдержать дополнительную нагрузку от другой розетки. В соответствии с Национальным электротехническим кодексом автоматические выключатели должны быть нагружены только до 80% от их номинала . Это означает, что выключатель на 15 ампер должен иметь только 12 ампер. Если у вас есть цепь, в которой уже есть проблемы с отключением выключателей, не добавляйте к ней еще одну розетку!

Будьте уверены , а не для подключения к цепи, питающей ванную или кухню! В этих областях действуют особые правила, установленные Национальным электротехническим кодексом, и они не должны подавать электроэнергию в какие-либо другие области.

Используйте «старую» коробку для установки розетки

Перед подключением розеток вам понадобится «старая» или «реконструируемая» коробка. У этих коробок есть выступы, которые откидываются, чтобы удерживать их на месте в стене. Они бывают разных размеров. В большинстве случаев вам понадобится одинарная коробка, в которую помещается одна розетка, или двойная коробка, в которую можно вместить две розетки.

Читайте также >> Как подключить светильник с помощью красного, черного и белого проводов?

Расходные материалы и инструменты, необходимые для добавления розетки

  • Измеритель напряжения  – используется для проверки отключения питания
  • Отвертка для зачистки проводов  – используется для заделки проводов, снятия и установки крышек розеток
  • 4- Используется для проводов

  • для снятия изоляции с отдельных проводов
  • Канцелярский нож  – используется для снятия внешней оболочки
  • Изоляционная лента — Используется для оборачивания розетки вокруг винтов в качестве дополнительного уровня безопасности крюк, готовый к посадке под шуруп
  • Желтые проволочные гайки — Используются для связывания нескольких проводов вместе
  • Поиск стержней — Используется для поиска стержней в стене
  • Пила для гипсокартона — Используется для аккуратного вырезания отверстия для новой коробки

7 шагов по подключению розетки

  1. Отключение питания на выключателе
  2. Определение места для новой розетки с помощью искателя шпилек
  3. Прокладка нового кабеля между двумя розетками
  4. Подключение существующей розетки
  5. Подключение новой розетки
  6. Установка розеток и накладок
  7. Включение питания и проверка схема, которую вы планируете использовать. Используя отвертку, снимите накладку и приемную часть с коробки.

    Осторожно прикоснитесь одним щупом к латунному винту, а другим щупом – к зеленому винту; Ваш мультиметр должен показывать ноль вольт.

    Шаг 2. Определите шпильки для нового выпускного отверстия с помощью определителя шпилек

    С помощью определителя шпилек определите две шпильки, между которыми находится существующий выпускной патрубок. Наклеивание кусочка малярной ленты на каждую из шпилек может помочь установить новую розетку в правильном месте.

    Как только вы решите, где вы хотите разместить коробку, приложите ее лицевой стороной к стене и карандашом обведите ее. Возьмите пилу для гипсокартона и отрежьте вдоль линии, вы можете убедиться, что коробка подходит, но пока не устанавливайте ее полностью. Возможно, вам придется немного подрезать, чтобы коробка стала ровной.

    Читайте также >> Как подключить стандартный светильник?

    Шаг 3. Проложите новый кабель между двумя розетками

    Проложите новый электрический кабель между новой и существующей розетками.

    Вернитесь к существующей коробке и с помощью отвертки пробейте одно из выбивных отверстий в задней части коробки. Вы сделаете то же самое с новой коробкой. Медленно проденьте провод через выемку в стену, попросите напарника пройти туда, где идет новая розетка, вытяните провод из стены и протяните его через выбивку.

    Вам потребуется достаточное количество проволоки, чтобы она выступала как минимум на 6 дюймов за край коробки. Это требование NEC (Национальный электротехнический кодекс).

    Вставьте коробку в отверстие так, чтобы она плотно прилегала к стене. С помощью отвертки поверните винты на лицевой стороне коробки, чтобы поднять каждую защелку, и затяните, пока коробка не будет надежно закреплена.

    Шаг 4. Подсоединение проводов к существующей розетке

    С помощью универсального ножа аккуратно снимите белую оболочку кабеля, начиная с места, где кабель входит в коробку. После того, как вы разделите провода, снимите примерно от 3/4 до 1 дюйма изоляции с каждого из них с помощью инструментов для зачистки проводов. Это будет тот же процесс для провода в новой коробке.

    Вам понадобится черный, белый и оголенный провод.

    Возьмите существующий черный провод и соедините его черной косой и черным проводом нового кабеля с помощью желтой гайки. Затем косичка оканчивается латунным винтом на выходе.

    Вы сделаете то же самое для каждого из белых и оголенных проводов. Белый будет приземляться на серебряный винт, а оголенный провод — на зеленый винт заземления.

    Удерживая гайку провода, хорошенько потяните за каждый провод, чтобы обеспечить надежное соединение. Если один вытягивается, снимите гайку провода и повторите соединение.

    Когда все будет в порядке, возьмите изоляционную ленту и обмотайте ею корпус розетки, закрывая все оголенные провода и крепежные винты.

    Шаг 5. Подключение к новой розетке

    Подсоедините проводку к новой розетке.

    Как было сказано ранее, снимите внешнюю оболочку и зачистите конец каждого провода. Используя кончик стриппера, зажмите конец и закрутите проволоку, образуя крючок.

    Возьмите черный провод, наденьте его на латунный винт розетки и затяните. Повторите процесс для белой площадки на серебряном винте и голой площадки на зеленом винте заземления.

    Опять же, как только все будет хорошо, возьмите изоленту и обмотайте ею корпус розетки, закрывая все оголенные провода и винты.

    Читайте также >> Как определить основную электрическую проводку?

    Шаг 6. Установка розеток и крышек

    Сложите электрические провода в коробку и установите крышки.

    После того, как вы подключили обе розетки и дважды проверили все соединения, спрячьте провода в коробку. Проще всего сложить их в форме буквы «S», это поможет им складываться в коробку, пока вы вдавливаете розетку. После установки розеток вы можете привинтить накладки.

    Шаг 7. Включите питание и проверьте

    Включите автоматический выключатель и проверьте розетку.

    После того, как все будет собрано, можно безопасно снова включить питание и проверить розетку! Включите этот телевизор, откиньтесь на спинку кресла и расслабьтесь! Вы также можете использовать тестер розеток, если он у вас есть, чтобы проверить проводку вашей розетки.

    Часто задаваемые вопросы

    Как подключить розетку к другой розетке?

    Используя старую рабочую коробку, вы можете легко установить новую коробку и проволоку между существующей розеткой и новой.

    Могу ли я самостоятельно подключить электрическую розетку?

    Да, можно! Добавление электрической розетки просто требует знания общей электропроводки и некоторых ручных инструментов.

    Как подключиться к существующей розетке?

    Используя старый рабочий ящик, вы можете установить новую розетку, не вырезая большое отверстие в гипсокартоне. Обязательно разместите новую коробку там, где можно легко подать питание без необходимости протягивать связку новых проводов.

    Насколько сложно добавить еще одну электрическую розетку?

    В зависимости от местоположения и длины провода это может быть довольно простой задачей.

    Читайте также >>  Как подключить скважинный напорный насос на 220 В?

    Заключительные мысли по установке розеток

    Безопасность превыше всего! Прежде чем начать, убедитесь, что у вас отключено питание! Потратьте время, чтобы просмотреть то, что у вас есть, чтобы убедиться, что у вас есть правильные материалы и хорошее место для вашей новой торговой точки.

    Если у вас есть какие-либо сомнения, вопросы или вы больше не чувствуете себя комфортно, работая над этим, обязательно позвоните своему местному электрику по номеру , чтобы он помог вам!

    Надеюсь, вам понравилось это руководство по секретам домашнего инспектора!

    Как добавить наружную розетку к существующей цепи

    К

    Тимоти Тиле

    Тимоти Тиле

    Тимоти Тиле — местный электрик №176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электроустановках. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

    Узнайте больше о The Spruce’s
    Редакционный процесс

    Обновлено 16.07.22

    Рассмотрено

    Ларри Кэмпбелл

    Рассмотрено
    Ларри Кэмпбелл

    Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

    Узнайте больше о The Spruce’s
    Наблюдательный совет

    Факт проверен

    Джессика Врубель

    Факт проверен
    Джессика Врубель

    Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему журналистскому опыту, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

    Узнайте больше о The Spruce’s
    Редакционный процесс

     Рики Крессляйн / Getty Images

    Обзор проекта

    В большинстве домов есть только пара наружных розеток (электрических розеток), но добавить одну может быть проще, чем вы думаете. Вместо того, чтобы устанавливать новую цепь для розетки, вы можете подключить внутреннюю розетку к существующей цепи в доме. Это допустимо, если существующая цепь может справиться с дополнительной потребляемой мощностью новой розетки и является стандартной розеточной цепью. Вы не можете подключиться к цепям розеток в ванной или кухне или к выделенным цепям (предназначенным для одного прибора или другого конкретного использования).

    Электрическая коробка для наружной розетки должна быть водонепроницаемой и иметь крышку, подходящую для данного места: Если розетка защищена от прямого воздействия погодных условий, например, крышей крыльца, она должна иметь водонепроницаемую крышку, рассчитанную на влажные помещения; если розетка подвергается прямому воздействию погодных условий и влаги, она должна иметь крышку «в процессе эксплуатации», предназначенную для влажных помещений. Кроме того, все наружные розетки должны иметь защиту GFCI (прерыватель цепи замыкания на землю). Вы можете выполнить это требование, просто установив новую розетку GFCI.

    Примечание : Новый кабель цепи и розетка GFCI должны иметь ту же номинальную силу тока, что и существующая цепь. Используйте кабель 12-го калибра и розетку на 20 ампер для 20-амперной цепи; используйте кабель 14 калибра и розетку на 15 ампер для 15-амперной цепи. (При установке в жилых помещениях Национальный электротехнический кодекс или NEC разрешает использовать 15-амперные розетки в 20-амперных цепях.)

    Оборудование/инструменты

    • Бесконтактный тестер напряжения
    • Отвертки
    • Перфоратор
    • Длинное сверло 1/4 дюйма
    • 3/4-дюймовое сверло
    • Металлическая вешалка (по необходимости)
    • Кабельный рыхлитель
    • Инструмент для зачистки проводов

    Материалы

    • 2-жильный кабель NM-B (калибр 14 для цепи на 15 ампер; калибр 12 для цепи на 20 ампер)
    • Кабельные зажимы
    • Соединители проводов
    • Погодостойкая электрическая коробка для установки вне помещений с соответствующей крышкой (для накладного монтажа)
    • Силиконовый герметик или герметик для наружных работ
    • Наружные винты
    • розетка GFCI
    1. Определение местоположения выхода

      Определите внутреннюю розетку в вашем доме, которая соответствует месту на открытом воздухе, где новая розетка будет наиболее полезной. Существующая розетка, скорее всего, закреплена на стенной стойке; новый выход должен быть расположен на той же стороне этой стойки, в той же полости стойки (пространство между соседними стойками). Это избавит вас от необходимости просверливать шпильку для прокладки нового кабеля цепи.

    2. Выключить питание

      Отключите питание существующей цепи розетки, выключив соответствующий автоматический выключатель на сервисной панели вашего дома (коробка выключателя).

    3. Проверка мощности

      Проверьте розетку с помощью бесконтактного тестера напряжения, чтобы убедиться, что питание в цепи отключено, вставив щуп тестера в каждый из разъемов розетки. Снимите крышку розетки и проверьте все провода и клеммы розетки на наличие питания с помощью тестера. Тестер должен показать отсутствие напряжения для всего в электрической коробке.

    4. Отключить розетку

      Ослабьте винты монтажной планки на розетке и вытащите ее из электрической коробки. Отсоедините провода цепи от розетки и снимите розетку, затем отогните провода в сторону и в сторону.

    5. Снимите заглушку коробки

      Удалите заглушку с задней стороны коробки, чтобы обнажить внешнюю стенку, если коробка металлическая. Выбейте заглушку молотком и отверткой. Если коробка пластиковая, вы сможете использовать одно из существующих отверстий в коробке.

    6. Просверлите отверстие наружу

      Просверлите отверстие в стене от внутренней стороны к внешней, используя дрель и длинное сверло диаметром 1/4 дюйма. Вы можете просверлить выбивное отверстие в коробке, если это применимо. На внешней стороне стены увеличьте отверстие, просверлив только сайдинг и обшивку, используя сверло диаметром 3/4 дюйма; это дает вам немного больше места для работы с новой проводкой.

      В качестве альтернативы вы можете просверлить только отверстие диаметром 3/4 дюйма снаружи стены (вместо того, чтобы сверлить с обеих сторон), совместив отверстие с внутренней коробкой или расположив ее очень близко к коробке.

    7. Установите кабель цепи

      Отрежьте отрезок кабеля NM-B от одной коробки к другой, плюс не менее 8 дюймов за пределы обеих коробок. Протяните кабель через отверстие внутренней коробки и отверстие в стене наружу.

      Если у вас нет выбивного отверстия или расположение коробок не совмещено, протяните кабель через стену с помощью металлической вешалки, согнутой в крюк, вставив крючок через внешнее отверстие, чтобы захватить кабель изнутри стены. полость.

      Прикрепите кабель к внутренней коробке с помощью вставного кабельного зажима или внутреннего зажима в коробке, если применимо.

    8. Подготовьте провода косички

      Отрежьте 6-дюймовый кабель от рулона кабеля (не установленный кабель). Используйте кабельный рыхлитель, чтобы удалить внешнюю оболочку с куска кабеля и отделить три провода. Зачистите 3/4 дюйма изоляции с обоих концов черного и белого изолированных проводов с помощью инструментов для зачистки проводов. Третий провод — это оголенный медный заземляющий провод. Вы будете использовать эти три провода в качестве косичек, чтобы соединить внутреннюю розетку с проводами цепи.

    9. Установите пигтейлы

      Снимите примерно 6 дюймов внешней оболочки на внутреннем конце недавно установленного кабеля цепи. Снимите 3/4 дюйма изоляции с черного и белого изолированных проводов.

      Соедините черный провод нового кабеля цепи с черным проводом существующего кабеля цепи и черным гибким проводом, используя разъем соответствующего размера (гайку для провода). Сделайте то же самое с тремя белыми проводами, затем с тремя проводами заземления. Если в вашей коробке уже было два белых провода и два черных провода, вы также соедините их с новыми проводами и косичками, соединив в общей сложности четыре белых провода вместе и четыре черных провода вместе.

      Примечание : Если у вас есть металлическая внутренняя коробка, к ней уже должен быть подключен заземляющий провод (все металлические коробки должны быть заземлены). Соедините этот косичку с двумя заземлениями цепи и новой косичкой заземления, соединив их все одним проводным разъемом. Если в коробке нет косички заземления, отрежьте дополнительную косичку от рулона кабеля и подключите ее к винту заземления коробки и другим проводам заземления и косичке.

    10. Переустановите внутреннюю розетку

      Подключите внутреннюю розетку, подключив оголенный медный провод заземления к винтовой клемме заземления на розетке. Подсоедините белый (нейтральный) пигтейл к одной из серебряных (нейтральных) клемм на розетке. Подсоедините черный (горячий) пигтейл к одной из латунных (горячих) клемм на розетке.

      Аккуратно уложите провода в электрическую коробку и прикрепите розетку к коробке оригинальными винтами. Установите на место крышку розетки.

    11. Установка наружной коробки

      Удалите одну из заглушек на задней стороне наружной электрической коробки. Пропустите новый кабель цепи через выбивное отверстие и закрепите кабель кабельным зажимом. Нанесите толстый слой силиконового герметика или герметика для наружных работ по периметру задней стороны коробки. Закрепите коробку на стене с помощью внешних винтов.

    12. Установите розетку GFCI

      Снимите примерно 6 дюймов внешней оболочки с кабеля цепи и снимите изоляцию на 3/4 дюйма с черных и белых изолированных проводов.

      Подсоедините оголенный медный провод заземления к зеленой винтовой клемме заземления на выходе GFCI. Подсоедините белый (нейтральный) провод к серебряной (нейтральной) клемме с маркировкой «LINE» на розетке. Подсоедините черный (горячий) провод к латунному (горячему) контакту с маркировкой «LINE» на розетке.

      Аккуратно уложите провода в коробку и прикрепите розетку к коробке с помощью прилагаемых винтов. Установите крышку наружной коробки в соответствии с указаниями производителя.

      Примечание :   Если наружная коробка металлическая, установите две косички заземления, соединив одну с коробкой, а другую с заземляющим винтом на розетке GFCI.
