Как подключить провода в распределительной коробке своими руками

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Содержание

• Соединение проводов
  • Правила монтажа проводов в распределительной коробке
  • Варианты соединения проводов в распределительной коробке
• Схемы соединения в распределительной коробке
  • Схема распределительной коробки
  • Схема подключения в распределительной коробке розетки
  • Схема подключения в распределительной коробке выключателя
• Вывод

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

• Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
• Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
• Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
• Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
• Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
• Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

• Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

• На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

• Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

• Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

• Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

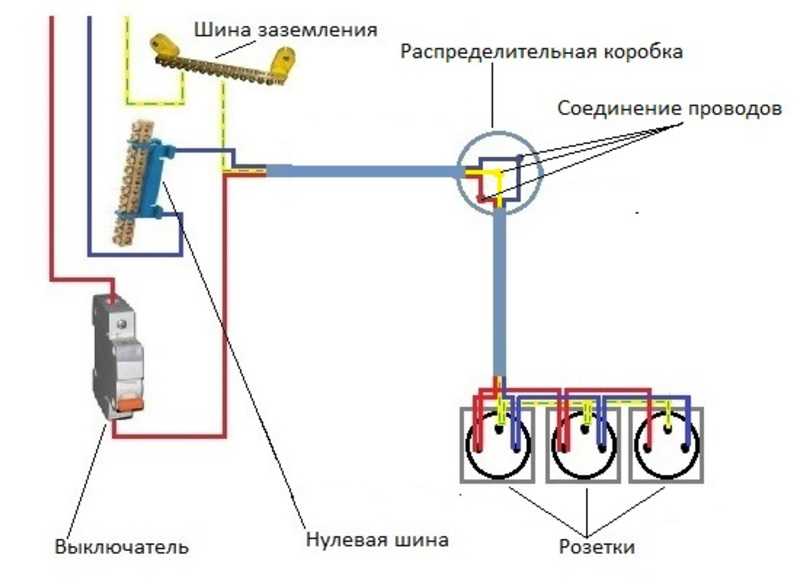

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

Схема расключения или соединения электрических кабелей в распределительной коробке

Содержание

• Пошаговое руководство по монтажу распредкоробки
• Схема расключения распределительной коробки

Кабели и провода в жилых и нежилых строениях проложены от щита со счетчиком расхода электроэнергии, предохранительными пробками или автоматическими выключателями под полом, по стенам до распределительных коробок, где они соединены скручиванием или с помощью клеммников (электрических зажимов).

От раcпредкоробок электрическую проводку прокладывают к другим распаячным или расключительным коробкам, которые подключают на один автомат или одну и ту же группу и к выключателям, розеткам, светильникам. Выполнить расключение возможно и без специального образования и опыта работы электриком, достаточно следовать данной инструкции.

Обычно в квартиру приходят 3 – 4 группы (включая отдельную группу, приходящую на электроплиту, которую прокладывают независимыми кабелями или проводами). Таким образом, при повреждении на линии от электроснабжения отключается только часть строения или квартиры. Обратить особое внимание на пропорциональное и равномерное распределение нагрузки между автоматами или предохранительными пробками в электрическом щите.

 До начала работ необходимо обесточить линию, на которой будут производиться работы, вывинтив пробки или отключив автомат.

Как правило, устанавливают одну распределительную коробку на каждое помещение, в случае значительного отдаления розеток может быть установлена дополнительная, специально на розетки.

Пошаговое руководство по монтажу распредкоробки

• Завести кабели или провода в коробку через уплотнители в отверстиях (для накладных коробок) или через заранее проделанные отверстия в коробках, устанавливаемых внутрь стены.
• Закрепить коробку к потолку или стене при помощи 2-хсаморезов или дюбелей при накладном способе установки или замазать её в заподлицо со стеной или потолком при скрытой установке.
• Осторожно снять внешнюю изоляцию кабеля до самого входа в распредкоробку.При этом необходимо сохранить целостность внутренней изоляции жил. Случайно поврежденные участки хорошо изолировать при помощи изоленты.
• Подогнать длину проводов или жил, оставив максимальный запас, при этом учитывая возможность уложить их внутрь по окончании работ. Обычно оставляют запас около 15 см. При большом количестве проводов в одной распредкоробке их укорачивают до 12–10 см.
• Зачистить концы проводов или жил кабеля.
• Соединить жилы (провода) по схеме работы при помощи клеммников (электрических зажимов), изолирующих колпачков СИЗ или скруткой.
• Изолировать скрученные концы изолентой или накрутить изолирующие колпачки.
• Развести в стороны пучки фазных, нулевых, заземляющих проводов, затем осторожно уложить провода внутрь, для облегчения задачи можно аккуратно затолкнуть при помощи деревянной ручки какого-нибудь инструмента.
• Закрыть и завинтить крышку.

Подробнее о выборе способа соединения и особенностях монтажа на видео

Схема расключения распределительной коробки

Все защитные или заземляющие (на схеме маркированы как PE, выделены желтым цветом) проводники и нулевые (на рисунке маркированы N, обозначены синим) соединяют между собой по цветам, как показано на схеме. Проводника“земля” не будет, если электропроводка двухпроводная.

Фазные проводники (выделены черным и красным цветом) расключаются немного сложнее, если от распредкоробки проводка идет только к розеткам, то фазы также соединяют между собой.

 В случае когда проводка идет на светильник с одноклавишным выключателем (как изображено на рисунке), провод, который отходит от выключателя, соединить с фазой, идущей на светильник (на рисунке L на освещение), а фазу, приходящую на выключатель, соединитьсо всеми фазными проводами (на схеме L на выключатель). Должно быть 4 соединения.

При распределении проводников на светильник с двухклавишным выключателем до него прокладывают четырехжильный кабель (2 фазных жилы включения, 1 фазная выключения,1 нулевая, 1 “ земля”). В случае двухпроводной электропроводки–трехжильный, так как проводник “земля” отсутствует. Соединяют между собой фазные проводники, идущие на розетки. Также соединяют фазы питающего кабеля, приходящие на общий зажим двухклавишного выключателя, 2 жилы с которого идут на лампы светильника отдельно. Ниже представленыс хемы распайки двухклавишного переключателя без “земли”.

Все нулевые и заземляющие проводники (при наличии последних) соединяют вместе. Внутри коробки должно получиться 5 соединений (включая соединение заземляющих проводников). Ниже представлена схема расключения двухклавишного переключателя с“землей”.

Внимание! Перед подачей напряжения ещё раз внимательно проверить подключения. Во избежание короткого замыкания все соединения должны быть выполнены строго по схеме, изоляция должна быть неповрежденной, места скруток надежно изолированы или защищены изолирующими колпачками.

• Причины мерцания света в квартире

• Правила монтажа электропроводки в доме самостоятельно

• Как выбрать электрические кабеля и провода

• Как сделать ввод электричества в частный дом своими руками

Как подключить распределительную коробку для розеток и цепей освещения

Как подключить электрическую распределительную коробку. Распределительная коробка используется для добавления ответвления или расширения цепей и направления питания к источникам света и дополнительным розеткам. Рекомендации по подключению электрической распределительной коробки с простыми схемами подключения распределительной коробки, включая информацию о распределительных коробках на 20 и 30 ампер. Убедитесь, какой тип распределительной коробки следует использовать для кольцевой магистрали, радиальных цепей и цепей освещения. Также содержит советы по безопасности и информацию о том, как закрепить распределительные коробки и обеспечить их доступность.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать Правила электротехники – Нажмите здесь для получения дополнительной информации.

Безопасная работа с распределительными коробками

Часть P новых строительных правил может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика. Убедитесь, что вы отключили все питание и изолировали цепи, с которыми вы работаете. .

Для чего используются соединительные коробки?

Распределительные коробки можно использовать для подключения дополнительных розеток к цепям, добавления точек освещения, расширения цепей, и вообще они являются способом получения питания от существующего источника и передачи его где-то еще. Их также можно использовать для ремонта.

Если провод поврежден, поврежденный участок можно отрезать и снова соединить два участка с помощью соединительной коробки.

Вкратце, они используются для безопасного соединения проводов или ответвления от электрической цепи. Всякий раз, когда вам нужно соединить два или более электрических провода, вам следует использовать распределительную коробку. В результате они широко используются и очень полезны для всех, кто занимается электромонтажом и электрикой.

Вы можете подумать, что блочные соединители выполняют ту же работу, и вы будете правы, но они оставляют открытыми довольно большие участки проводки, и если вы сняли с проводов длинные участки защитной оболочки, оголенные провода под напряжением могут быть легко доступны и представляют очевидную опасность.

Распределительные коробки имеют преимущество, заключающееся в том, что вся проводка и соединения размещаются внутри самой распределительной коробки, не оставляя оголенных проводов, к которым можно прикоснуться или ударить.

Распределительные коробки также можно использовать для добавления света и выключателей. Для получения дополнительной информации см. наш проект освещения и выключателей.

Типичная распределительная коробка — их можно приобрести в нашем интернет-магазине здесь

Описание типов электрических распределительных коробок

Электрические распределительные коробки бывают разных типов. Есть два ключевых отличия, на которые вам нужно обратить внимание при покупке распределительной коробки:

• Номинальное значение
• Клеммы

Существуют также различные типы распределительных коробок, которые можно использовать. Каждый из них немного отличается в зависимости от производителя (расположение клемм, немного разные молдинги и т. д.), но основные элементы должны быть одинаковыми:

• Стандартная распределительная коробка
• Необслуживаемая распределительная коробка или распределительная коробка Wagobox

Мы объясним различия между эти типы распределительных коробок и их различные преимущества вкратце, однако важно, чтобы у вас был правильный рейтинг, какой бы тип вы ни выбрали.

Номинал распределительной коробки в амперах

Распределительные коробки рассчитаны на ампер, чтобы защитить их, вас и цепь. Убедитесь, что у вас есть правильный ящик для правильной работы. Для кольцевой магистрали (подробнее о кольцевой сети можно найти в нашем проекте здесь), а также для радиальной цепи (подробнее о радиальных цепях в нашем проекте здесь) потребуется распределительная коробка на 30 ампер, а для цепи освещения (хотя вы можете купить распределительную коробку на 5 ампер). коробки) потребуется распределительная коробка на 20 ампер.

Используемый номинал должен отражать ток цепи, в которой он будет использоваться. Можно использовать распределительную коробку с более высоким номиналом тока в цепи с более низким номиналом, но не наоборот. Подводя итог:

• Кольцевая сеть и радиальные цепи = 30 ампер
• Цепи освещения = 20 ампер

Клеммы и проводка соединительной коробки

Соединительные коробки поставляются с 3, 4, 5 или 6 клеммами. ваш проект. Клеммы — это места, где соединения будут выполняться путем вставки жилы провода с любой стороны или прокладки проводки, а затем завинчивания клеммы для создания безопасного электрического соединения и соединения.

Распределительная коробка с 3 клеммами, используемая для соединения двух секций проводки вместе

По сути, в распределительной коробке используются клеммы трех типов:

1. Одновинтовая клемма. одна единственная точка подключения. Обычно они находятся в стандартной распределительной коробке и позволяют подсоединять большее количество или размеры кабельных жил, чем клеммы других типов.

   Одновинтовые клеммы внутри распределительной коробки

2. Винтовые зажимы для сборных шин. Жилы кабеля вставляются в собственные отверстия, а затем надежно закрепляются путем завинчивания их. Важно убедиться, что отверстие клеммы достаточно большое для того, чтобы в него поместилась жила кабеля. Эти клеммы относительно быстро и легко работают с шинными клеммами

   в распределительной коробке

3. Простота подключения/необслуживаемые клеммы – каждая жила кабеля вставляется в свое отверстие в клемме. Кабели либо фиксируются рычагами, либо защелкиваются. Количество жил, которые можно подключить к каждой клемме, ограничено количеством отверстий в каждой клемме — обычно от 2 до 8. Они очень быстро подключаются и просты в использовании.

   Клеммный соединитель Easy Connect, не требующий технического обслуживания

Круглые или квадратные распределительные коробки

Не требуется, чтобы соединительная коробка была круглой или квадратной, обычно они бывают и теми, и другими. Как правило, более распространенные круглые распределительные коробки обычно используются для кабелей с меньшим током.

Сильноточная распределительная коробка – Изображение предоставлено Bartec

Все более распространенными являются распределительные коробки, не требующие обслуживания. Они предназначены для замены стандартных круглых распределительных коробок, обычно используемых в бытовой электропроводке. Причина, по которой они стали настолько популярными, заключается в том, что они могут сэкономить почти 75% времени, необходимого для подключения традиционной распределительной коробки.

Распределительная коробка необслуживаемого типа

Подключение распределительной коробки

В этом разделе объясняется, как выполнить подключение традиционной или стандартной распределительной коробки. Не имеет значения рейтинг или количество терминалов, процесс в каждом случае одинаков.

Соединение двух отрезков провода вместе

Дважды проверьте, отключено ли питание и подключите распределительную коробку, как показано ниже:

Распределительная коробка Схема подключения – подключение кабелей с помощью распределительной коробки

Создание ответвления с помощью распределительной коробки

Если вы хотите отвести ответвление от текущей цепи, чтобы обеспечить питанием новую розетку света, опять же, убедитесь, что питание отключено, а цепь изолирована и подключите соединение поле, используя метод, описанный ниже.

Соединительная коробка со схемой ответвления — Добавление ответвления с помощью соединительной коробки

Крепление кабелей к соединительной коробке

С кабелей следует снять изоляцию, чтобы открыть жилы кабеля, но убедитесь, что вы не делаете этого за пределами соединительной коробки сам. Кабель, выходящий из распределительной коробки, должен быть целым и неповрежденным.

Перед подключением к клеммам необходимо зачистить жилы кабеля. Старайтесь выставлять минимальное количество проводника по мере необходимости. Обычно для этого достаточно 10 мм.

Используйте зеленую и желтую земляную оболочку, чтобы покрыть землю, которая, скорее всего, будет открыта.

Какие цветные провода какие?

Цвета проводки в Великобритании претерпели изменения в марте 2004 года. Традиционные красный под напряжением и черный нейтральный цвет были заменены на коричневый под напряжением и синий нейтральный. Заземляющий провод остается желтым и зеленым, если он покрыт оболочкой, но он также может оголиться. Как указано выше, если он голый, вы должны прикрыть его каким-нибудь рукавом, чтобы указать, что это земля.

Для получения дополнительной информации см. также наш проект «Новые цвета проводки и кабелей» для полного объяснения используемых цветов кабелей.

Крепление распределительной коробки после установки

Соединительные коробки должны быть прочно закреплены на прочной подходящей поверхности и должны быть доступны. Эти правила предусмотрены в правилах 17-й редакции и должны соблюдаться. Прикрутите основание распределительной коробки к балке или стропилу через крепежные отверстия, указанные на рисунке ниже.

Детали распределительной коробки

Это не обязательно означает, что они должны быть видны, их можно крепить в пустотах пола или крыши. Доступность означает, что строитель или электрик может легко снять часть пола или потолка и т. д. и получить доступ к распределительной коробке, когда это необходимо. Распределительные коробки нельзя заглублять в гипс или другие подобные материалы.

Кабели, идущие в распределительную коробку и выходящие из нее, также должны быть закреплены на подходящей устойчивой поверхности. В противном случае может иметь место «механическое напряжение», и со временем провода могут ослабнуть, что приведет к ослаблению соединений. Кабели следует закреплять с помощью кабельных зажимов или хомутов.

Также внимательно ознакомьтесь с правилами для кольцевых и радиальных сетей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита и перегрузке цепи!

В этом случае вы просите схему использовать намного больше энергии, чем она рассчитана. Больше энергии = больше тепла, и кабели могут загореться!

Для получения подробной информации о правилах и получения дополнительной консультации специалистов загрузите последнюю версию утвержденного документа P, доступную на веб-сайте портала планирования.

Вы также можете прочитать краткий обзор правил по электротехнике и их значения, посетив наш проект Approved Document P здесь.

После того, как распределительная коробка закреплена на надежной поверхности, а проводка подключена к клеммам и проверена, вы можете закрыть распределительную коробку, ее нельзя оставлять открытой и открытой. Крышка завинчивается с помощью прилагаемого крепежного винта (или, возможно, винтов) через крышку и прикрепляет ее к основанию. Часто необходимо отрегулировать проводку внутри распределительной коробки, чтобы закрыть крышку. Не закрывайте крышку винтом с усилием, так как это может привести к повреждению кабелей.

Запутался или запутался в проводке и электрике?! Получите профессиональную помощь — изображение предоставлено Active Rain

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Как подключиться к новой распределительной коробке | Домашние руководства

Автор Alexis Rohlin

Новая распределительная коробка используется для создания проводных соединений, называемых сращиваниями, в доме. Проводка распределительной коробки часто подключается к электрической розетке или проводке светильника. Сращивание в распределительной коробке значительно снижает риск электрического возгорания из-за контакта подключенных проводов с легковоспламеняющимися материалами. После того, как новая распределительная коробка установлена ​​в стене или потолке, она готова к подключению проводов.

1. Отключите питание на главном автоматическом щитке вашего дома в комнате, где вы собираетесь установить новую распределительную коробку.

2. Вставьте подключаемый тестер цепи в электрическую розетку, которая находится в комнате и подключена к той же цепи, чтобы проверить и убедиться, что питание отключено, прежде чем пытаться добавить дополнительную проводку в свой дом.

3. Используйте отвертку и молоток, чтобы пробить выбивные отверстия, расположенные на соединительной коробке, куда будет вставляться кабель.

4. Вставьте кабельные зажимы в выбитые отверстия.

5. Вставьте конец провода в отверстие для кабеля на электрической коробке розетки или выключателя света и протолкните его через стену в сторону распределительной коробки или начните с того устройства, которое находится выше всего в вашем доме. Используйте липкую ленту, чтобы протянуть конец кабеля через кабельный зажим на распределительной коробке.

6. Вытяните электрические кабели так, чтобы их концы выходили на 6 дюймов из электрической коробки и распределительной коробки, а затем обрежьте кабель кусачками.

7. Протяните другой отрезок электрического кабеля от распределительной коробки к электрической розетке или светильнику, к которому он будет присоединен. Вставьте конец электрического кабеля через другой кабельный зажим на распределительной коробке, а затем проложите кабель через стену к розетке или светильнику. Используйте рыбную ленту, чтобы протянуть конец кабеля в электрическую коробку розетки. Оставьте излишки 6 дюймов на каждом конце электрического кабеля и обрежьте его кусачками.

8. Отрежьте 3 дюйма внешней изоляционной оболочки электрического кабеля с помощью универсального ножа, чтобы обнажить изолированные провода с цветовой маркировкой и оголенный медный заземляющий провод электрического кабеля.

9. Разделите изолированные провода с цветовой маркировкой. Снимите 3/8 дюйма изоляционной оболочки с концов проводов с помощью инструментов для зачистки проводов.

10. Поднесите конец белого провода, ведущего к новому светильнику, к белому проводу в новой распределительной коробке. При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить провода и закрыть оголенные металлические концы.

11. Поднесите конец черного провода нового приспособления к черному проводу новой распределительной коробки. При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите черные провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить черные провода и закрыть оголенные металлические концы.

12. Вставьте зеленый винт заземления, прикрепленный к концу зеленой косички провода заземления, в отверстие для винта, расположенное сбоку или сзади распределительной коробки. Подсоедините оголенные медные провода заземления или заземленные провода с зеленой изоляцией от нового светильника и распределительной коробки к зеленому пигтейлу провода заземления. Обрежьте концы, чтобы они были ровными. Скрутите заземляющие провода вместе по часовой стрелке. Навинтите зеленую гайку, чтобы закрепить провода.

13. Соедините или соедините провода, ведущие к новой распределительной коробке, с проводами в электрической розетке или светильнике с помощью гаек таким же образом. Или, если провода будут подключаться к выключателю света или электрической розетке с помощью клеммных винтов, оберните черные провода против часовой стрелки вокруг латунных клеммных винтов и затяните винт с помощью отвертки. Оберните белые провода против часовой стрелки вокруг серебристых клеммных винтов и затяните винты отверткой. Используйте зеленый косичку заземляющего провода, чтобы соединить оголенные медные или зеленые заземляющие провода вместе и прикрепить их к электрической коробке розетки или светильника.

14. Наденьте крышку соединительной коробки на установочные винты соединительной коробки. Затяните винты с помощью отвертки, чтобы зафиксировать крышку распределительной коробки.

Список литературы

• Дополнение дома плюс: как установить электрическую соединительную коробку
• Инспекция: Основы сплайсинга электрического провода для домовладельцев

Ресурсы

• FIN Советы
  • Распределительные коробки бывают разных размеров. Обязательно приобретите и установите тот, который рассчитан на безопасное удержание количества проводных соединений, которые вы собираетесь сделать.

  Предупреждения

  • Всегда отключайте питание с помощью главного автоматического выключателя перед выполнением работ с электропроводкой в ​​вашем доме.
