Подключение к напряжению 220 Вольт
Последовательное подключение
Параллельное подключение — схема
Как подключить приборы освещения на 12 Вольт
Как правильно выбрать мощность трансформатора
Монтаж точечных светильников
Натяжной потолок
Гипсокартонные потолки
Видео

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно. Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения. Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами.

Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность. Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В то же время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

При желании можно разделить приборы освещения на потолке на две группы, в этом случае необходимо подключение к выключателю с двумя клавишами. Сложность такой схемы заключается в использовании большего количества проводов.

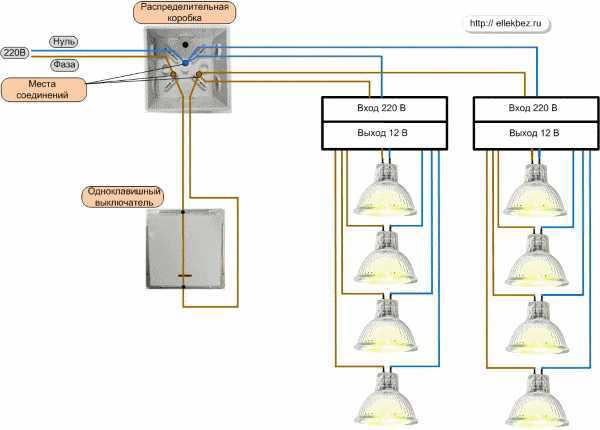

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Монтаж точечных светильников

Правильный выбор приборов освещения для подвесных или натяжных потолков способствует созданию красивого интерьера помещения. Соединение потолочных светильников точечного типа с кабелем электропитания выполняется по определенной схеме, к выбору которой следует подходить очень ответственно. Кроме того необходимо правильно выбрать последовательность действий в зависимости от типа установленной потолочной конструкции.

Натяжной потолок

Точечные светильники в большинстве случаев используются для освещения натяжных и подвесных потолочных конструкций. При установке натяжного потолка предварительно выполняют укладку проводов, фиксируют их на базовом потолочном перекрытии, без подключения к питанию. После этого устанавливают специальные подвесы и закрепляют в них приборы освещения. Теперь можно подключать электрический кабель и проверять работу освещения.

Перед непосредственным натяжением полотна отключают электропитание, убирают источники света и те части, которые не выдерживают сильного нагревания. После того как полотно будет натянуто, в нем прорезают отверстия в месте расположения точечных светильников, фиксируют прорези уплотнительными кольцами и собирают источники света.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу, и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

как подключить точечные, светодиодные светильники, слоты на подвесном потолке, схема подключения, как подсоединить, устройство, как сделать проводку, как провести

Содержание:

Как выбрать светильник для потолка и схему подключения
Рекомендации по подключению
Инструкция по установке потолочных светильников
В завершение
Видео

Самыми массово используемыми бытовыми светильниками являются потолочные люстры и плафоны. Они отличаются довольно легкой установкой. В этой статье мы расскажем о правилах подключения потолочных светильников, о и том, какими они бывают.

Как выбрать светильник для потолка и схему подключения

Выбор светильника должен основываться на ваших потребностях в освещении.

Потолочные светильники различаются между собой по ряду параметров:

• Количество встроенных лампочек. Если их две и более, то целесообразнее будет организовать их в две группы, снабдив отдельным выключателем. Подойдет любой двухклавишный выключатель – в результате такой схемы подключения потолочных светильников, можно будет менять яркость освещения в зависимости от ситуации.
• Тип патрона. Покупая лампочки, следует учитывать тип цоколя, иначе она попросту может не подойти к имеющемуся патрону.

Стоит отметить, что патроны с цоколями Е27 и Е14 оснащены винтовой резьбой, а иные – особыми пружинящими посадочными гнездами и контактными группами.

• Предельная разрешенная мощность, зависящая от строения светильника и материала изготовления.

В настоящее время каждый при подключении светильников может без проблем подобрать любую лампочку по необходимости, главное при этом учитывать их мощность, а также внешний вид и количество входящих в светильник лампочек.

Рекомендации по подключению

Перед тем как подключить споты, прокладывают скрытую электропроводку для запитывания потолочных светильников. Концы проводов подводят, как правило, к центральной части каждой комнаты. Провод может быть трех- или четырехжильным, и будет зависеть от способа подключения – на выключатель с одной или двумя клавишами.

Перед тем как установить точечные светильники с разделенными лампами в разные группы, нужно две жилы подвести к выключателю, одну соединить с нейтралью, а последнюю – с заземлением.

При этом нужно понимать, что нейтраль (N) – это общий провод для всех ламп, к которому подсоединяются все нулевые контакты патронов.

Фазные провода от всех групп патронов подсоединяются к внутренней электропроводке светильника двумя отдельными проводами, идущими от клеммника к конкретной клавише выключателя, а позже – к фазе (L).

Обратите внимание, что если светильник оборудован заземляющим проводом, то определяется он по цвету – он всегда жёлто-зелёный.

Чтобы регулирование точечных светильников на потолке сделать как можно более плавным, в цепь можно встроить диммер. Он обеспечивает плавное регулирование уровня светового потока, причём не нужно будет ориентироваться на количество ламп, входящих в потолочный светильник. Это даст возможность упростить схему при подключении светодиодных светильников или любых других. Читайте также: «Какая схема подключения точечных светильников лучше – виды и способы монтажа».

В данном случае все фазные концы проводов от патронов соединяются в общий провод и подключаются к диммеру.

Имейте в виду, что при выборе диммера, нужно учитывать общую мощность лампочек светильника – мощность устройства обязательно должна быть с небольшим запасом.

Инструкция по установке потолочных светильников

Если вы уже изучили, как провести проводку для точечных светильников, можно приступать к монтажу светильников к потолку. Для этого разработано несколько типов крепления.

Независимо от устройства потолочного светодиодного светильника, их цепляют на особый крюк, тип которого определяется материалом потолка. Плиты перекрытия из железобетона, как правило, уже имеют технологическое отверстие с встроенным креплением. При его отсутствии закладывают анкерный болт с крюком.

Если вы решили закрепить светильник к подвесному потолку, то в данном случае нужен специальный крюк, или такой, который мог бы вкручиваться в закладные устройства.

В продаже можно встретить светильники, оснащенные специальной крепежной планкой, которую фиксируют к потолку при помощи дюбелей и саморезов. После этого осуществляют монтаж самой люстры непосредственно к планке. Для этого нужно лишь на потолке наметить места под отверстия, взять перфоратор и пробить отверстия под дюбели и произвести установку.

Светильники накладного типа привинчивают к потолку через отверстия, проделанные в основании корпуса.

Схема, как подключить светильники на подвесном потолке, обычно прилагается к осветительному прибору. Однако в любом случае перед началом работ необходимо отключить питание линии от электросети, после чего с питающего кабеля нужно снять 10-15 см изоляции. Будьте осторожными, так как изоляция самих проводов должна остаться неповрежденной.

Если все крепежные элементы установлены, а люстра подвешена, то теперь можно приступить к соединению соответствующих проводов друг с другом с помощью клеммной колодки.

Последовательность соединения будет таковой:

1. Заземляющий желто-зеленый провод подводят к клеммному отсеку «земля». Если такового обозначения не имеется, то подключение следует производить в третье гнездо.
2. Коричневый провод, соответствующий фазе, крепят к клемме L (фаза), а синий – на клемму N (ноль).

Зачастую окрас питающего провода и проводов светильника соответствуют друг другу (если проектирование электропроводки осуществлялось профессионалами), поэтому сделать ошибку в данном случае будет крайне сложно.

После того как все провода будут соединены, их собирают вместе, и вместе с клеммником прячут в декоративный элемент светильника, в котором также спрятаны и разные крепежные детали.

В завершение

В статье выше мы подробно рассмотрели, как подсоединить точечные светильники на потолке, как их выбрать, и как осуществить все работы своими руками, чтобы в итоге освещение получилось предельно функциональным. Главное, придерживаться всех рекомендаций, приобретать только качественную продукцию и быть очень аккуратным. Однако если вы все еще по каким-либо причинам боитесь повесить люстру собственноручно, пригласите специалиста, который всю работу выполнит быстро и качественно.

Как заменить потолочный светильник

УРОВЕНЬ НАВЫКОВ: ПРОМЕЖУТОЧНЫЙ

Замена светильника — одно из самых приятных обновлений электрооборудования и отличный способ быстро преобразить комнату. Узнайте, как сделать это домашнее обновление за 8 простых шагов.

Замена светильника — одно из самых приятных обновлений электрооборудования и отличный способ быстро преобразить комнату. Выберите светильник, соответствующий необходимому количеству света. Никогда не усиливайте освещение, устанавливая лампочки большей мощности, чем рассчитано на светильник.

Как и при любой модернизации электрооборудования, отключите питание перед началом и используйте тестер цепи, чтобы убедиться, что питание отключено.

Что вам понадобится:  тестер цепей, отвертка с маленьким шлицем или крестообразная отвертка, инструмент для зачистки проводов, новый светильник, гайки для проводов, изолента

выключается путем выключения и включения настенного выключателя. Светильник не должен гореть. Извлеките лампочку (лампы) и отсоедините старый светильник от коробки. Показанный тип крепится с помощью гайки и резьбовой стойки.

Шаг 2: Отсоедините провода

Используйте согнутый кусок вешалки, чтобы повесить приспособление из коробки, чтобы поддерживать его. Отвинтите гайки проводов и отсоедините соединения проводов.

Шаг 3. Отсоедините ремешок

С помощью отвертки извлеките старый ремешок из коробки.

Шаг 4. Зачистите провода

С помощью диагональных кусачек откусите кусок оголенного провода, который используется для соединения. Снимите 3/4 дюйма изоляции. Затем установите новый ремешок, который входит в комплект сменного крепления.

Шаг 5: Соединение с помощью проволочных гаек

Чтобы избежать натяжения соединений, временно повесьте новое приспособление из коробки на изогнутую вешалку. Начиная с неизолированного или зелено-изолированного медного заземления, держите зачищенные концы рядом и накручивайте проволочную гайку, поворачивая ее по часовой стрелке. Подсоедините белый провод к белому проводу, а черный к черному.

Шаг 6. Закрепите соединения

Проволочные гайки скручивают провода друг вокруг друга, закрепляя их. Потяните за каждую проволочную гайку, чтобы убедиться, что соединение плотное. Оберните пару дюймов изоленты вокруг провода и гайки, чтобы закрепить соединение.

Шаг 7: Установите приспособление

В этом приспособлении для крепления к коробке используются винты. Некоторые используют резьбовую стойку, как показано на шаге 1. Вверните крепежные винты в ремень, установите приспособление и затяните крепежные винты с помощью отвертки.

Шаг 8: Установите лампы и плафон

Проверьте основание светильника, чтобы определить максимальную мощность лампы, которую можно установить. Вкрутив подходящую лампочку, восстановите питание и проверьте.
