Подключение печки: Как подключить электроплиту самостоятельно

Как подключить электроплиту правильно, схема подключения электрической плиты

Сегодня мы рассмотрим электророзетки для кухонной плиты, а так-же правильное подключение электрической плиты своими руками.

Бытовые приборы и в особенности кухонные плиты потребляют значительное количество электроэнергии, что требует обязательное заземление корпуса. Комплектация отечественных плит при продаже чаще всего представляет собой разъемы РШ-ВШ – пара из электрической розетки и вилки. Этот вид разъема был создан еще в советские времена. По способу установки розетки он относится к изделиям открытой проводки, но в наше время его модифицировали и для скрытой проводки.

Конструктивное решение пары исключает возможность неправильного подключения при использовании. Максимально заявленный рабочий ток – 32 ампера (средняя мощность 7 кВт). Однако суммарная мощность нагревательных устройств современных электроплит составляет в среднем 8-10 кВт и выше, что для данного разъема неприемлемо. Одновременное включение всех устройств послужит фатальным исходом разъема. Сегодня производство РШ-ВШ на Украине, цена и качество продукции не высоки.

Электророзетки для кухонной плиты

Достаточно неплохи пары вилки-розетки белорусского производства. Они имеют современный дизайн и больше подходят для импортных электрических плит, в комплект к которым шнуры и вилки не входят.

Белорусские разъемы

Белорусские разъемы выдерживают большие объемы электрической мощности, чем 32А, удобней в пользовании и при монтаже. Устанавливаются в двух вариантах, как для скрытой, так и для открытой проводки. По цене немного дороже украинских, но значительно дешевле европейских.

Разъем французского образца

Розетки для электроплит устанавливаются так же, как обыкновенные электророзетки. При монтаже для скрытой проводки выдалбливают углубление в стене, в которое устанавливают с помощью специального раствора на основе гипса коробку-подрозетник любой формы. По направлению к подразетнику в стене выдалбливают штробу и в нее укладывают питающие провода, присоединяя их к клеммам розетки. Очень важно присоединить заземляющий провод строго на клемму с обозначением.

Затем механизм розетки крепится специальными винтами в подрозетнике, в завершение работы одевается крышка. Монтаж с открытой проводкой сопровождается креплением механизма розетки непосредственно к несущей поверхности стены без дополнительного подрозетника. Обязательно подключают заземляющий провод.

В квартирах новой постройки провод заземления виден сразу, его изоляция зеленого (желто-зеленого) цвета. В старых домах все провода однотонны и, как правило, белые. Что бы найти нужный провод, сперва в квартире отключают электроэнергию полностью. Дальше берут омметр и один его щуп цепляют за радиатор отопления или водопроводную трубу, а вторым поочередно касаются концов питающих проводов. Если провод заземляющий, омметр покажет незначительное сопротивление, не более пары десятком Ом, на остальных проводах сопротивление окажется бесконечно сильным. Таким образом, обнаруженный заземляющий провод отмечается маркером или изолентой для дальнейшей простоты в отличии. Порядок подключения оставшихся проводов не важен. Смотрите статью про новые и старые способы соединения электрических проводов, будет полезна для всех. Теперь рассмотрим как выглядит схема подключения электрической плиты в фото примерах и описанием.

Для подключения электрической плиты понадобится:

1. Разъемы. При наличии розетки, необходима только соответствующая вилка.
2. Моток провода ПВС 3*4 мм² . Гибкий, трехжильный, длина 1,5-2 м.

На задней панели под пластиковой крышкой электрической плиты расположен клеммник, имеющий несколько медных перемычек. Открыв крышку, можно увидеть рядом с ним картинку, обычно изображающую 3 варианта подключения:

1. трехфазная питающая сеть – L1,L2,L3.N.PE.
2. двухфазная питающая сеть – L1,L2.N1,N2.PE.
3. однофазная питающая сеть – L1.N.PE.

Подходящий вариант – третий, мы по нему сможем подключить электроплиту правильно. Перемычки устанавливаются в соответствии с рисунком. Затем на проводе ПВС с двух сторон снимают верхнюю оболочку на 75 мм и изоляцию с концов жил на 30 мм, заделывают их кольцом. Жила с изоляцией зеленого цвета крепится к заземляющей клемме PE, оставшиеся поочередно к клеммам L1 и N (фаза и ноль). Предпочтительнее присоединять провода для фазных проводников с изоляцией коричневого или белого цвета, а для нулевых голубого цвета, но это не критично.

Зачистка и подключение проводов электрической плиты.

После присоединяется электрическая вилка. Провод с зеленой изоляцией крепится к контакту заземления, остальные – к фазному и нулевому.

Схема подключения вилки розетки электроплиты и клеммника.

Мультиметром проверяется правильность подсоединения: сопротивление между заземляющим контактом вилки и металлическим корпусом печи показано нулевое. Само собой разумеющимся является совпадение заземляющих контактов вилки и розетки. Если все как полагается, клеммник закрывают крышкой. Смотрите как установить розетку правильно.

Рекомендовано снять с розетки напряжение, пред тем как вставлять в нее вилку, отключив автомат в электрическом щитке. Сделав это, проверяют касанием индикаторной отвертки металлической поверхности корпуса плиты отсутствие фазы. Если порядок, проводится дальнейшая проверка во всех режимах работы.

Кухонная электрическая плита в какой-то степени стационарное устройство, поскольку годами не сдвигается с одного и того же места. И на самом деле есть вариант подключения ее без розетки. Он представлен на рисунке ниже. Электрическая плита подключается через керамический или карболитовый клеммник, находящийся в распределительной коробке.

Схема подключения электрической плиты через карболитовый или керамический клеммник.

При наличии трехфазной линии питания подключать электрическую плиту лучше всего к ней. Это необходимо особенно при больших нагрузках на плиту, например в маленьких уютных ресторанчиках суммарная мощность устройств гораздо выше 10 кВт, что однофазному разъему не под силу долго выдержать. Трехфазный разъем РШ-ВШ рассчитан на максимальный ток в 25А и позволяет запитать устройство мощностью до 15 кВт. Причем будет достаточно медного кабеля с сечением 2,5 мм². Для расчета необходимого сечения провода воспользуйтесь нашим бесплатным онлайн калькулятором.

Схема подключения электроплиты к трехфазной линии питания.

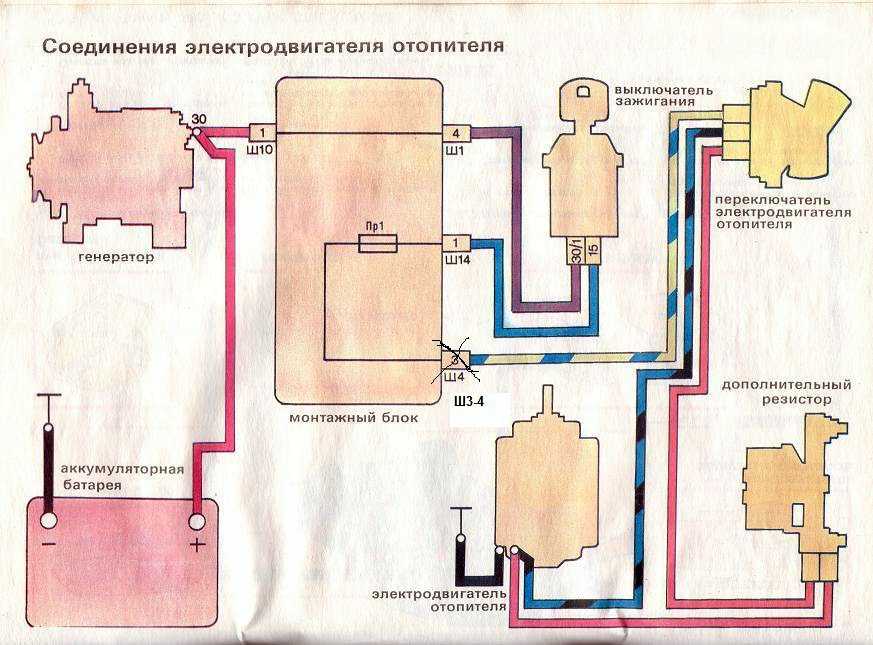

Не греет печка на автомобиле с ГБО

Новости » Газовый ЛикБез

14.01.202214.01.2022 1 481 admin

Газовый ЛикБез,Новости

Некоторые автовладельцы после установки ГБО сталкиваются с тем, что автомобильная печка перестает греть, из печки идет холодный воздух. Ошибка установщиков или неправильная эксплуатация? Причин может быть несколько, рассмотрим их подробно с рекомендациями как исправить.

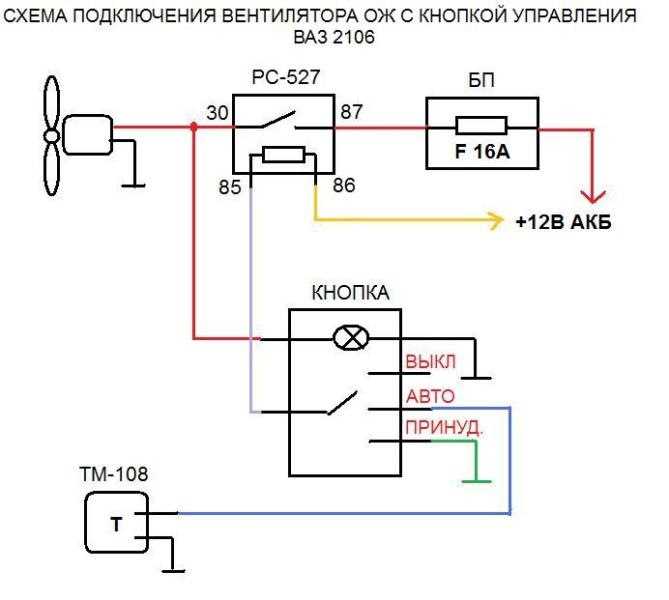

Причина 1. Завоздушивание системы охлаждения с ГБО

Возможно, газ идёт в антифриз. Редко, но и такое потенциально возможно на некоторых редукторах. Попробуйте перекрыть газ на баллоне, выработать его до перехода на бензин, и на холостом ходу проверить, ушла ли воздушная пробка.

Как выгнать воздух из системы охлаждения:
1. Прогревая двигатель до рабочей температуры и охлаждая несколько раз – пару дней обычной эксплуатации, поглядывать, чтобы уровень в системе охлаждения был достаточным, т.к. антифриз может замещать воздушные пробки.
2. Заехать на подъем передней частью автомобиля (например на эстакаду или подъем из паркинга) и прогазовать на 3000-4000 оборотов 1-2 минуты. Был случай лет 10 назад, на JZ-GTE была такая проблема, из-за которой даже головку снимали. А оказалось, всего-то редукторы.

Причина 2. Неправильное подключение газовых редукторов

Подключение газовых редукторов последовательно с отопителем (печкой) приводит к существенному увеличению сопротивлению потока жидкости.

Правильное подключение к системе охлаждения в российских реалиях климата, это параллельно к системе обогрева салона тройниками подходящего диаметра. Допускается подключение последовательно в контур подогрева дроссельной заслонки, если система охлаждения имеет достаточный поток жидкости для обогрева редуктора.

Причина 3. Не хватает циркуляции в радиаторе отопителя

При правильном параллельном подключении тройниками не хватает циркуляции в радиаторе отопителя из-за слабой циркуляции или загрязнености радиатора печки, и тогда большая часть жидкости идёт через газовый редуктор (т.н. bypass). В таком случае необходимо принудительно уменьшить поток жидкости установкой дросселя, то есть уменьшить диаметр проходного сечения.

+7 (343) 253-28-88
+7 (963) 275-28-88
ООО “Элитгаз”
г. Екатеринбург, ул. Шефская, 3АВ

Частным клиентам:
+7 (965) 545-91-97 Игорь
+7 (963) 275-78-88 Андрей
Корпоративным клиентам, газодизель:
+7 (343) 328-98-88
+7 (922) 188-98-88

Search for:

Цены на топливо сегодня*

пропан СУГ
21. 94 ₽

метан КПГ
21.60 ₽

метан СПГ
35.00 ₽

бензин 95
49.47 ₽

дизель ДТ
57.93 ₽

* цены средние в Екатеринбурге на 04 декабря 2022

Обратный звонок

Закажите обратный звонок и мы вам перезвоним

Ваше имя*

Телефон* (в формате 89091234567)

Марка и год вашей машины

Интересует
установка ГБОремонт/обслуживание ГБОрегистрация ГБОустановка предпускового подогревателяремонт/обслуживание предпускового подогревателя

Дружат с Элитгаз

Видеонаблюдение

Калькуляторы

Call Now Button

Как установить подключение к газовой плите

Наличие газовой плиты является уникальным преимуществом для любого дома. Ваша газовая плита может продолжать готовить во время перебоев в подаче электроэнергии, и ваши расходы на приготовление пищи не зависят от электричества в доме. Есть миллионы домов по всей стране, которые подключены к газовой плите. На самом деле, у многих есть электрические плиты со скрытым подключением к газу, на случай, если будущий владелец захочет переключиться. Вы даже можете установить газ, если хотите добавить газ в новый или обновленный дом.

Установить газовую плиту несложно, но делать это нужно осторожно. Утечки газа опасны, они создают риск как отравления воздуха, так и взрыва в доме, если соединения не герметичны. Это означает хорошую практику сантехники. Вам понадобится лента для соединения труб, и вы должны знать, как она используется при подключении газа. Мы объясним каждый шаг на этом пути.

Соберите припасы

Всегда начинайте ремонт со сбора припасов. Это гарантирует, что вы готовы завершить процесс от начала до конца, как только вы начнете. Для этого ремонта вам понадобится несколько основных инструментов для газопровода.

• Тефлоновая лента для соединения труб
• Гаечный ключ
• Гибкий гофрированный соединитель газовой плиты
• Детектор утечки газа
• Пузырьковый уровень

Приобретение соединителя газовой плиты с использованием нового соединителя

9000 старый от предыдущей печки. Это обеспечивает качество и безопасность подключения газа. Убедитесь, что ваш разъем помечен для «диапазонов», так как это тип, который соединяет газовую линию с газовой плитой. Дважды проверьте ширину и правильную конфигурацию разъема для вашей печи.

Отключите газ

Перед работой с газопроводом убедитесь, что газ отключен. Вы можете перекрыть его локально на клапане, когда ручка находится перпендикулярно линии. Если вы демонтируете старую печь или готовите к подключению старую линию, убедитесь, что линия и запорная арматура закрыты. Если у вас еще не установлено отключение, вы можете легко добавить его в процессе установки.

Посмотрите на свой газопровод. Если ручка уже находится под прямым углом к ​​линии, то она уже закрыта. Не открывайте его. Если ручка находится на линии, она открыта. Закройте его и посмотрите, не закрываются ли поблизости клапаны. Зачастую имеется вентиль из стены, а в линию устанавливается аварийный вентиль. Закройте их оба для абсолютной безопасности.

Удаление старого разъема

Когда клапан закрыт, можно безопасно удалить старый разъем вместе с любой плитой, к которой он может быть подключен. Вы можете выбросить этот разъем или переработать его, так как все будущие соединения будут с новой деталью. Подумайте о том, чтобы взять с собой гаечный ключ и, возможно, пару рабочих перчаток для выполнения этой задачи.

Отвинтите оба конца вашего старого разъема. Для этого может потребоваться гаечный ключ или использование двух гаечных ключей для ослабления резьбы. Когда оба конца будут свободны, снимите старый разъем и отложите его в сторону для удобного способа утилизации.

Завершите этот шаг, удалив всю старую ленту с запорного клапана или подключения к газовой линии дома. Если старая тефлоновая лента не снимается легко, может потребоваться проволочная щетка и влажная ткань, чтобы очистить ленту от существующего соединения газопровода.

Разместите газовую плиту на расстоянии обслуживания

Возьмите новую газовую плиту и поместите ее на расстоянии обслуживания. Другими словами, расстояние, на которое оно будет вытащено из стены, когда вам нужно будет проводить техническое обслуживание за ней с задними панелями. Это длина вашей газовой линии плюс длина соединителя, которую необходимо растянуть при установке. В противном случае вам придется отсоединять газовую линию каждый раз, когда печь нуждается в обслуживании.

Подготовьте газовое соединение с помощью соединительной ленты

Вы не можете просто скрутить детали вместе, они не будут достаточно плотно герметизироваться, чтобы безопасно удерживать газ. Для этого вам понадобится специальная лента между нитями. Это известно как лента для соединения труб. Он сделан из тефлона, и желтый цвет является наиболее распространенным для этой цели. Оберните слой ленты вокруг внутренней резьбы соединения. Убедитесь, что они плотно обмотаны по всему периметру, и слегка натяните ленту, когда будете обматывать.

Нанесите ленту для стыков труб на оба штыревых конца, на газовую линию и на соединитель, так как соединитель должен обеспечивать два разных газовых соединения.

Установите новое соединение газовой линии

Теперь прикрепите новый соединитель газовой плиты с обоих концов. Тщательно совместите соединения газопровода на охватываемом и охватываемом концах. Скрутите кончики так, чтобы соединения соединились. Затем с помощью гаечного ключа затяните концы разъема, пока они не будут полностью закреплены. В этом случае затягивайте до тех пор, пока не сможете больше затягивать. Обратите особое внимание на оба конца разъема, чтобы убедиться, что они надежно закреплены.

Открыть газовый клапан

Теперь вы можете открыть газовый кран и позволить газу поступать в вашу плиту. Печка должна сама регулировать доступ газа. Поверните аварийный клапан и клапан у стены так, чтобы ручка совместилась с клапаном.

Проверка на утечку газа

Обязательно проверьте на утечку газа перед тем, как отойти от плиты. Возьмите детектор утечки газа и следуйте инструкциям, чтобы откалибровать его после включения. Затем направьте измерительный конец инструмента на концы нового газового соединителя. Если он издает звуковой сигнал, вам необходимо защитить соединение. Если ваш детектор утечки газа подтвердит отсутствие утечки, ваша установка прошла успешно.

Установите и выровняйте газовую плиту

Наконец, вы готовы установить плиту на место. Включите плиту и установите ее в нужное положение во время приготовления пищи. Завершающим этапом установки любого прибора является выравнивание ножек. Возьмите пузырьковый уровень и проверьте верхний и нижний края плиты. убедитесь, что печь ровно стоит на земле. Если нет, поверните ножки, чтобы выдвинуть или втянуть их, пока печь не станет ровной.

В качестве последнего шага включите конфорки, чтобы убедиться, что газовая плита работает правильно.

Совместное использование

Как подключить шнур питания электрической плиты

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 02.07.22

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Электрическая плита представляет собой отдельно стоящую единицу, состоящую из духовки и варочной панели. Это 240-вольтовое устройство обычно подключается к розетке диапазона, которая питается от 40-амперной или 50-амперной цепи, предназначенной только для диапазона. Шнуры более старых моделей (до 1996 г.) имели шнуры с тремя контактами для подключения к розеткам с тремя разъемами, а новые модели имеют четыре контакта для розеток с четырьмя разъемами. Вы можете использовать любой тип шнура, в зависимости от типа вашей розетки.

Шаги установки трехжильного и четырехжильного шнура аналогичны, но имеют некоторые ключевые отличия. Диапазоны, разводимые для трехжильных шнуров, могут иметь только три клеммы для проводки: одну нейтральную и две «горячих» присоединения. Если есть заземляющий винт, он должен быть электрически соединен с нейтральной клеммой металлической полосой или проводом. Это соединение заземляет корпус прибора через нулевой провод шнура.

Диапазоны, подключенные к четырехжильному шнуру, имеют четыре клеммы: одну нейтральную, две горячие и заземление. Заземляющий провод подключается к заземляющему винту на приборе. Если в диапазоне есть перемычка или провод между винтом заземления и клеммой нейтрали, необходимо снять перемычку или провод, чтобы отделить землю от нейтрали. Если плита новая, ее следует настроить на четырехштырьковый шнур; это следует требованиям Национального электротехнического кодекса, которое было введено в 1996.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Предупреждение

Обратитесь к руководству пользователя или к производителю диапазона, чтобы узнать о конкретных требованиях к проводке. Используемый шнур должен иметь ту же номинальную силу тока, что и цепь диапазона.

Оборудование/инструменты

• Крестовая отвертка или гаечный ключ
• Плоскогубцы с шипами и канавками (по желанию)

Материалы

• 40- или 50-амперный шнур для электроплиты, сертифицированный UL
• Зажим для разгрузки от натяжения, подходящий по размеру к шнуру диапазона

Ель / Кевин Норрис

1. Снимите крышку соединения проводов

   Найдите съемную металлическую накладку или кожух на задней панели диапазона. Он закрывает полость, в которой находится клеммная колодка проводки серии. В крышке или рядом с ней может быть отверстие диаметром около 1 дюйма; это для прохождения шнура. Открутите винты или болты, крепящие крышку, с помощью отвертки или гаечного ключа и снимите крышку с плиты.

   Ель / Кевин Норрис

2. Изменить заземление, если необходимо

   Обратите внимание на конфигурацию проводки на клеммной колодке. В линии есть три клеммы: центральная клемма нейтральна и обычно имеет белый провод; левый контакт горячий и может иметь красный или черный провод; правая клемма также горячая и может иметь черный или красный провод. Возле клеммной колодки может быть или не быть винта заземления — если он есть, он будет вкручен в металлический корпус прибора.

   При необходимости измените соединение «земля-нейтраль» в зависимости от типа кабеля, который вы устанавливаете:

   Для четырехжильного шнура :

   Если на заземляющем винте нет соединительной перемычки или провода, плита готова для четырехштырькового шнура. Никаких изменений не требуется.

   Если имеется винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической пластины, снимите пластину с нейтральной клеммы на клеммной колодке (вы можете полностью снять пластину или оставить ее прикрепленной под винтом заземления). Если к винту заземления подключен небольшой белый провод, отсоедините его от земли и подсоедините к нейтральной клемме на блоке. Это внутреннее нейтральное соединение; вы подключите его к нейтральной клемме вместе с проводом нейтрального шнура, просто чтобы надежно закрепить его (он не будет служить цели).

   Для трехжильного шнура :

   Если нет винта заземления, никаких изменений не требуется.

   Если есть винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической ленты или небольшого белого провода, оставьте ленту или провод на месте. Никаких изменений не требуется. Провод имеет внутреннее соединение с нейтралью.

   Если имеется заземляющий винт, и он не соединен с нейтралью с помощью перемычки или провода, следуйте электрической схеме производителя, чтобы выполнить правильное соединение «земля-нейтраль».

   Ель / Кевин Норрис

3. Подключение шнура с четырьмя контактами (только четырехконтактный)

   Вставьте конец четырехжильного шнура в отверстие на задней панели плиты. Ослабьте или снимите винт на центральной клемме нейтрали и подсоедините белый шнур к клемме, затянув его под винтовой клеммой. Присоедините провод черного шнура к горячей клемме с помощью черного провода. Присоедините провод красного шнура к горячей клемме с красным проводом. Подсоедините зеленый провод шнура к винту заземления на корпусе плиты. Плотно затяните все винты.

   Наконечник

   Две горячие клеммы взаимозаменяемы, и каждый провод горячего шнура может подключаться к любой горячей клемме. Цветовая маркировка горячих клемм не важна. Однако к каждой клемме должен быть подключен только один провод.

   Ель / Кевин Норрис

4. Подсоедините трехжильный шнур (только трехжильный)

   Вставьте конец шнура с тремя контактами в отверстие на задней панели плиты и расположите шнур плоской стороной к себе. Подсоедините провод центрального шнура к центральной (нейтральной) клемме и затяните винт клеммы. Подсоедините левый провод шнура к левой горячей клемме, а правый провод шнура подключите к правой горячей клемме. Горячие клеммы и провода шнура взаимозаменяемы. Плотно затяните все винты.

   Ель / Кевин Норрис

5. Установите зажим для снятия натяжения

   Установите зажим для снятия натяжения, чтобы закрепить шнур на задней части плиты. Его цель — зажать шнур, чтобы защитить проводное соединение и предотвратить повреждение шнура. Обычно это двухсекционный зажим, требующий сборки.

   Выверните винты, скрепляющие половинки хомута. Вставьте язычок верхней половины в отверстие для шнура и наденьте центр зажима на верхнюю часть шнура. Повторите с нижней половиной на нижней стороне шнура. Установите винты на место и плотно затяните зажим на шнуре. Вы можете осторожно сжать две половинки вместе плоскогубцами при установке винтов. Не затягивайте зажим слишком сильно, так как это может повредить изоляцию шнура и оголить провод. Это опасно и может привести к электрическому пожару.

   Ель / Кевин Норрис

6. Установите на место крышку

   Установите на место защитную пластину или кожух над полостью проводки, чтобы завершить установку. Убедитесь, что все элементы управления на диапазоне выключены. Вставьте шнур в розетку плиты и проверьте функции плиты, чтобы убедиться в их правильной работе.

   Ель / Кевин Норрис
