Подключение электросчетчика энергомера: Схема подключения однофазного счетчика с УЗО и автоматами

устройство, модификации, схема подключения электрического аппарата

Одним из приборов для ведения однотарифного учета активной энергии в однофазных цепях является счетчик «Энергомера СЕ 101». Подключение этого аппарата, независимо от модификации, осуществляется по одной схеме. Применяется этот прибор для учета электроэнергии как в промышленном производстве, так и в квартирах и частных домах. Считается, что это недорогой и надежный прибор, выпускаемый концерном «Энергомера».

• Описание прибора
• Модификации счетчика
• Установка электрического аппарата
• Схема подключения

Описание прибора

Электрический счетчик «Энергомера» относится к классу однотарифных приборов непосредственного включения. Он является представителем индукционных приборов, датчиком тока является шунт.

Шунтом называется устройство в электрической цепи, которое позволяет току обходить некоторые участки цепи. Корпусы всех модификаций этого прибора выполнены из пластмассы. Основными элементами счетчика являются:

• печатная плата, на которой помещен измерительный модуль;
• трансформаторы или шунты, которые являются датчиками тока;
• зажимы для подключения к сети;
• телеметрический выход.

Недостатком такой конструкции является то, что этот аппарат нельзя устанавливать под открытым небом без дополнительной защиты.

Под воздействием внешней среды и осадков он просто не будет работать. Электрические счетчики «Энергомера» обладают отличной индикацией, что гораздо облегчает их эксплуатацию.

Модификации счетчика

Аппараты выпускаются в нескольких вариантах. В основном они отличаются только способом крепления. Существуют следующие разновидности:

1. СЕ 101 R-5 — корпус этого вида подразумевает крепление на DIN-рейку. Аппарат обладает жидкокристаллическим дисплеем, который препятствует воздействию магнитом. Механическое отсчетное устройство обладает магнитным экраном и стопором обратного хода. Шунт, применяемый в качестве измерителя, устойчив к электромагнитному воздействию. А также прибор неприхотлив к климатическим и механическим воздействиям.
2. СЕ 101 R-5.1 — этот прибор можно устанавливать как на DIN-рейку, так и в специальный щиток. В счетчик вмонтирован световой индикатор работы. Аппарат обладает первым классом точности и потребляет мощность 0,8 Вт. Диапазон температур, при которых возможна эксплуатация агрегата, составляет от минус 30° C до плюс 70° C.
3. СЕ 101 S-6 — корпус прибора предназначен для крепления на ровную поверхность. Гарантийный срок эксплуатации составляет 5 лет, а общий период службы — 30 лет. Остальные характеристики совпадают с предыдущими моделями.

Кроме того, каждая модификация обладает несколькими разновидностями., которые отличаются базовыми показателями тока.

Установка электрического аппарата

Перед подключением следует сначала определиться с расположением счетчика «Энергомера», а затем надежно закрепить корпус прибора. Сделать это будет абсолютно несложно любому человеку, если присутствуют соответствующие инструменты.

Желательно эту работу предоставить выполнить специалисту, так как все равно его придется вызывать для регистрации и опломбирования прибора. Перед установкой следует ознакомиться с инструкцией, которая поставляется вместе со счетчиком.

На новом аппарате должна стоять заводская пломба, которая предохраняет доступ к электрическим элементам аппарата. Затем проводятся следующие действия:

• концы проводов очищают на длину 27—30 мм;
• отвинчивают клемные винты и вставляют провода;
• провода зажимаются сначала верхним, а потом нижним винтом;
• через несколько минут протяжка винтов повторяется.

После того как счетчик будет установлен, его следует проверить на работоспособность. После включения прибора, начнет моргать световой индикатор, а показания счетчика будут меняться. Если все это происходит, значит, прибор подключен правильно.

Счетчик «Энергомера» среди потребителей пользуется большой популярностью, так как он способен работать довольно долго и показывать точные данные. При этом он обладает невысокой стоимостью и очень легко устанавливается.

Единственным его недостатком является отсутствие двухтарифной индикации. А также счетчики очень часто ломаются при низких температурах, хотя в инструкции допускается эксплуатация при минус 40° C.

Схема подключения

Подключение электросчетчика осуществляется строго по инструкции производителя. Принцип подключения выглядит следующим образом:

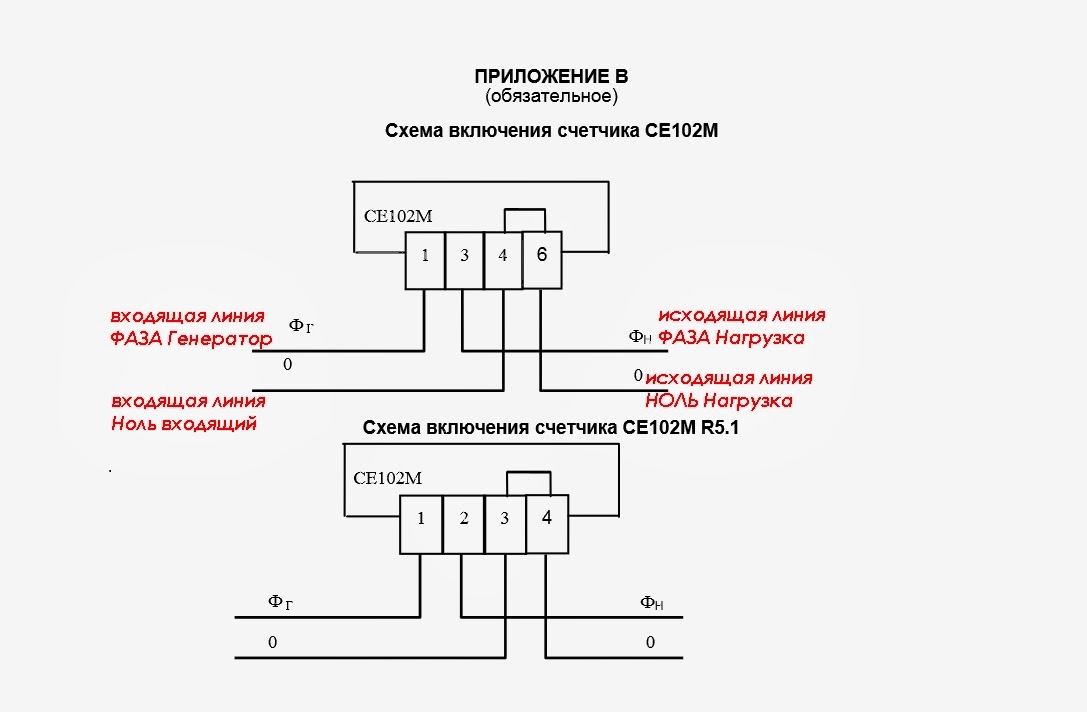

Счетчик обладает зажимами под номерами 1, 3, 4 и 5. Провод фазы подключают к клемам 1 и 3, а нулевой — к 4 и 5. Ни в коем случае нельзя менять эту схему, так как аппарат в других случаях будет работать неправильно.

Электросчетчик «Энергомера» обладает одним недостатком, который зачастую используют владельцы этого прибора. При подключении нулевого провода к первой клемме появляется возможность отмотать показания прибора, что является противозаконным действием.

Да и подключиться таким способом нельзя, так как специалисты при опломбировании счетчика это заметят. А также в дальнейшем поменять провода, не удалив пломбы, будет невозможно.

Как подключать счетчик Энергомера | Статьи от СКС-доставка

Статьи по электротехнике — sksbrest.by

• 05.04.2021
• Опубликовано

  focus-admin

26

Мар

Счетчики «Энергомера» выделяются прочным и малогабаритным корпусом, который отличается несложным монтажом посредством универсального крепления на DIN-рейку, установкой в щитки, шкафы или стойки.

Подключение прибора интуитивно понятное. Устройство подключается по последовательной схеме, алгоритм которой указан на крышке.

Монтаж счетчика электроэнергии производится в отведенных местах, имеющих дополнительную защищенность от влияния окружающей среды. К монтажу устройства допускаются специалисты, которые обучены для работы с напряжением до 1000 Вольт и изучили руководство по эксплуатации электросчетчика.

За распаковкой устройства следует произвести обязательный наружный осмотр. Это следует делать, чтобы убедиться в отсутствии внешних механических повреждений и для проверки наличие пломбировки.

Для подключения однофазного счетчика в частном доме, помимо автоматического выключателя, потребуется двухполюсной автоматический выключатель, который отключает не только фазу, но и ноль. Цель автоматического выключателя — защита электроприборов от токов короткого замыкания. Если же правильно подобрать кабель, выключатель также защитит от пожаров — то есть от нагревания кабеля и возгорания.

Однофазный электросчетчик оснащен 4 клеммными колодками для последовательного подключения кабелей. Маркировка клемм может различаться в зависимости от бренда и функциональности модели. Однако последовательность подключения проводов всегда одинакова.

Сняв крышку любого электросчетчика на оборотной стороне крышки зажимов всегда будет расположена схема его подключения, где заглавной буквой Г (генератор) указано, на какие клеммы подключается питание, и заглавной буквой Н (нагрузка) указано на какие клеммники подключается нагрузка.

Последовательность подключения проводов к клеммным колодкам устройства с одной фазой

1. К 1-ой клемме подключается фаза входного кабеля. Данный провод имеет, как правило, белый, коричневый или черный цвет.
2. Ко 2-ой подключается фаза, которая выходит на нагрузку помещения. Имеет, как правило, белый, коричневый или черный цвет.
3. К 3-ей присоединяется нулевой провод входного кабеля. Имеет, как правило, голубой или синий цвет.
4. К 4-ой подсоединяется нулевой провод, который выходит на нагрузку помещения. Имеет, как правило, голубой или синий цвет.

Подключение, проведенное согласно данной схеме, гарантирует надежное и бесперебойное функционирование однофазного прибора прямого включения домашней электросети.

Также отсутствует потребность в подключении защитного заземления к счетчику. Некоторые модели счетчиков Энергомера оснащены вспомогательными дополнительными клеммами, которые делают доступными функции обслуживающего сервиса и автоматизированного учета энергии.

По большому счету подключение трехфазного счетчика ничем не отличается от подключения прибора с одной фазой. Разница заключается только в том, что для подключения электросчетчика с тремя фазами применяются несколько фаз и соответствующее количество проводов. Если для однофазного устройства используются два провода — фаза и ноль, то для трехфазного получается четыре провода.

Для подключения прибора используются автоматические выключатели. Первый, являющийся вводным автоматом, устанавливается перед счетчиком, второй автомат устанавливается после счетчика. На первый автомат будет приходить напряжение и заходить на счетчик. С выхода счетчика напряжение будет заходить на второй автомат, а далее, уже с него, напряжение пойдет в дом или квартиру.

Также схема подключения указана и в паспорте устройства. Здесь указаны 4 клеммные колодки: первые три клеммы — это вход и выход фазы, четвертая клемма — это подключение нуля.

Функциональные элементы и их связи между

Общий принцип подключения трехфазного счетчика:

1. фаза А заходит в счетчик, выходит и подключается на первый вход автомата;
2. фаза B заходит на счетчик, выходит со счетчика и подключается на второй вход;
3. фаза С также заходит на счетчик, выходит и подключается на третий вход автомата;
4. ноль заходит также, выходит и подключается на нулевую шину.

В итоге к потребителю поступают четыре провода — три фазы и ноль.

Входная часть

На счетчике Энергомера предусмотрены две крышки, верхняя из которых не понадобится. Функционал под верхней крышкой необходим для подключения телеметрии, что, в принципе, необходимо только для службы, которая будет обслуживать счетчик.

Необходимые клеммники находятся под нижней крышкой, которую необходимо открутить. Клеммные колодки представляют собой входы и выходы различных фаз.

Входная часть собирается следующим образом:

• фаза А заходит на первую клемму;
• фаза B заходит на третью;
• фаза C заходит на пятую;
• ноль заходит на так седьмую.

Также важный момент, на который нужно обратить внимание. У устройства для надежности контактного соединения клемма длинная, и провод крепится двумя винтами. Поэтому контактный провод со стороны клемм счетчика оголен больше и используется достаточно длинная жила, чем со стороны входного аппарата.

Выходная часть

Далее следует выходная часть. Последовательность ее монтажа:

• фаза А с входного автомата заходит на 1-ую клемму и со 2-ого клеммного зажима выходит на 1-ую клемму выходного автомата;
• фаза B заходит на 3-ю клемму и с 4-ого клеммного зажима выходит и заходит на 2-ую клемму выходного автомата;
• фаза C заходит на 5-ую клемму и с 6-ого клеммного зажима выходит на 3-ью клемму выходного автомата.

С выхода автомата эти фазы подключаются на нагрузку. Ноль с входного автомата заходит на предпоследний клеммный блок, с последней клеммы подключается к нулевой шине и уже с нулевой шины он поступает на нагрузку. То есть провода поступают уже непосредственно в дом или квартиру.

Кабель сип заходит на вход автомата, с выхода автомата провод сечением 4 квадрата ушел на счетчик. С выхода провод заходит на вход автомата и уже с этого автомата также сип пойдет непосредственно в дом.

Устанавливая прибор непосредственно по месту, для собственных нужд, может устанавливаться розетка. Подключается следующим образом:

• первый вывод — одна любая из фаз, например, фаза А;
• второй вывод — с шины заземления брошена перемычка.

Ноль заходит на счетчика, выходит из него и подключается на нулевую шину. С нулевой шины брошена перемычка непосредственно на розетку. Таким образом, на розетку приходят фазы и ноль с обязательным атрибутом — заземлением.

Во время монтажа и при сборке в ящике или в щитке, следует выполнять работу проводом с сечением 4 квадрата, не больше. Для трехфазного бытового счетчика сети дают разрешающую нагрузку не более 15 кВт на каждую фазу и входной автомат — только 25 А. Однако провод сечением 4 квадрата позволяет выдерживать порядка 40 Ампер, что является практически двойной перестраховкой.

Также рекомендуется использовать нулевую шину. Стоит недорого, проблем не создает.

На вход можно поставить автомат, у которого каждая фаза включается и выключается отдельно. Такой автомат стоит дороже. Можно поставить автомат, у которого все фазы будут включаться и выключаться одновременно.

Так или иначе, в квартире, непосредственно в квартирном щитке, на розетках будут стоять автоматы в 16 Ампер. Поэтому целесообразна установка такого автомата или нецелесообразна — вопрос индивидуальный.

Если у владельца счетчика устаревший щиток или старые дисковые методы крепления, предварительно настолько рекомендуется приобрести хороший и надежный щиток. Стоимость приобретения не ударит по карману, а надежные современные щитки прослужат долгое время.

Как подключить электросчетчик

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 06.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

пклин / Getty Images

Обзор проекта

Домовладелец очень редко работает с электросчетчиком, который контролирует текущее потребление в доме. Это устройство, которое обеспечивает точку подключения, где электроэнергия проходит через стену дома к главному щиту обслуживания, официально принадлежит энергетической компании, а не домовладельцу.

Поэтому любые проводные соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании. Фактически домовладельцам могут запретить работать у электросчетчика в любом случае. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.

Устройство электрического счетчика

Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечниками для подключения проводов на каждой и две горячие шины, каждая с наконечниками для подключения проводов на каждом конце. Также имеется соединительный наконечник для заземляющего провода, который присоединяется к центральной нейтральной шине. Ни один из этих наконечников для подключения проводов не виден, если сам механизм счетчика не удален из коробки.

Фактические проводные соединения довольно легко понять. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике. коробка.

Эти фидерные провода известны как провода линии , а сторона линии счетчика представляет собой верхнюю часть. Провода нагрузки , идущие к панели внутреннего автоматического выключателя, подключаются к остальным клеммам нагрузки на шинах в нижней части основания счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри коробки счетчика. Чаще всего заземляющий провод подключается не к основанию счетчика, а к щиту главного выключателя.

Процесс, с помощью которого электрик или коммунальщик подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и соединение заземления.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки
• Ручка или карандаш

Материалы

• Лист бумаги или блокнот

1. Подсоедините горячие провода линии

   Когда коммунальная компания подключает счетчик, техник опускает служебные провода с подвесной мачты или в коробку счетчика через подземный ввод. Когда коробка счетчика открыта и сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.

   В некоторых системах провода горячей подачи представляют собой два черных провода, а в других системах будут черный и красный провода.

   Ель / Тимоти Тиле

2. Подсоедините горячие провода нагрузки

   Сторона нагрузки электросчетчика, которая передает питание на главный сервисный щит, может быть подключена либо непосредственно к щиту, либо к промежуточному разъединителю. Для этого концы двух горячих проводов нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на горячих шинах счетчика. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений.

   Ель / Тимоти Тиле

3. Подсоедините провод заземления

   Наряду с горячим и нулевым проводом в систему входит отдельный заземляющий провод, идущий от коробки счетчика к заглубленной в землю штанге заземления. Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник .

   Чтобы эффективно защитить этот заземляющий провод, техник может пропустить заземляющий провод через полый металлический трубопровод к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.

   Ель / Тимоти Тиле

4. Подсоедините нейтральные провода

   Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой, чтобы идентифицировать их как нейтральные. Техник зачищает и прикрепляет эти нейтральные провода к верхней и нижней клеммам на нейтральной шине в центре коробки счетчика. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.

   Теперь техник прикрепляет механизм счетчика, закрывает и блокирует счетчик, а затем включает питание сервисных проводов и проверяет правильность работы счетчика.

   Ель / Тимоти Тиле

Как электросчетчик контролирует энергопотребление

Роберт Ллевеллин / Getty Images

Электрический счетчик существует для того, чтобы энергетическая компания могла контролировать текущее потребление и выставлять вам соответствующие счета. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большой каменный кувшин. В стеклянном куполе находятся измерительные устройства, которые включают в себя циферблаты и колеса на измерителях более старых моделей или цифровой дисплей на более новых моделях. Счетчик не только измеряет мощность, но и дает возможность коммунальной компании отключить электричество от вашего дома.

Обычно есть пять циферблатов для измерения киловатт и большое вращающееся колесо, которое находится под ними. Этот тип счетчика может считываться владельцем собственности, который сообщает результаты. Или коммунальная компания прочитает его для вас, иногда за дополнительную плату. Новые электрические счетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебным проводам от электросчетчика в коммунальную компанию.

Электрические счетчики считывают потребляемую мощность в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Счетчик считывает полную потребляемую мощность (в ваттах) всех приборов, осветительных приборов и подключаемых устройств в доме.

Считывание показаний счетчика

Если этого требует ваша коммунальная система, раз в месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.

На аналоговом счетчике вы запишите показания на пяти циферблатах слева направо и скопируете эти показания в отчет для энергетической компании. Как правило, указатели на циферблате находятся между цифрами, и вы сообщаете меньшую из двух цифр. Если указатель циферблата находится точно на цифре, проверьте циферблат сразу справа.

Если он еще не прошел 0, вы будете читать использовать меньшее число для чтения предыдущего циферблата. (У вашей коммунальной компании будут точные инструкции о том, как считывать показания счетчика; в некоторых случаях вам может потребоваться просто скопировать внешний вид циферблатов, например, нарисовать циферблат.)

С цифровым счетчиком считывание показаний счетчика — это просто запись числового значения, отображаемого на цифровом показании.

Как подключить и установить 1-фазный счетчик электроэнергии кВтч? НЭК и МЭК

Установка однофазного счетчика электроэнергии | 1-Φ, 2-проводной электросчетчик для питания и обслуживания сетей переменного тока 230 В и 120 В/240 В

(от источника питания до главного распределительного щита (MDB) и центров нагрузки в соответствии с NEC и IEC)

В следующих пошаговых руководствах по установке счетчиков мы покажем, как подключить однофазный электросчетчик для 230 В переменного тока (Великобритания, ЕС на основе IEC) и установить однофазные 120 В и 240 В (США на основе NEC) правила для существующих или установка новой сети.

Для общей и ясной иллюстрации мы использовали КРАСНЫЙ цвет для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.

• Связанный пост: Как подключить трехфазный счетчик электроэнергии от источника питания к главному распределительному щиту?

Щелкните изображение, чтобы увеличить его

Предупреждение : В этих примерах показана наиболее часто используемая схема и типовая проводка для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и ​​других МЭК (международных Электротехническая комиссия) следующих стран. То же правило применяется к NEC (Национальным электротехническим нормам и правилам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания. Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.

Имейте в виду, что выполнение электромонтажных работ своими руками опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.

Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), поскольку винты клеммной колодки не изолированы.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Содержание

Проводка однофазного счетчика для 230 В переменного тока – (Великобритания и ЕС) – IEC

системы проводов (фазы и нейтрали) от трансформатора (однофазного 230В или трехфазного трансформатора 400/230В) к распределительной коробке и далее к главному распределительному щиту в жилых помещениях.

Электрический счетчик (также известный как счетчик энергии или счетчик кВтч «киловатт-час») может быть цифровым (интеллектуальным со светодиодным дисплеем, известным как электронный счетчик) или аналоговым (электромеханическим) с вращающимся алюминиевым диском. В настоящее время интеллектуальные электрические счетчики широко используются из-за дополнительных полезных функций и преимуществ по сравнению со старой школьной технологией. Вот почему правительство Великобритании потребовало от поставщиков электроэнергии установить интеллектуальные счетчики вместо аналоговых счетчиков.

Нажмите на изображение, чтобы увеличить

Установка однофазного счетчика электроэнергии (1 фаза, 2 провода, счетчик энергии 230 В переменного тока)

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание.
2. Начиная с левой стороны для ГЛАВНОГО, подключите входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему счетчика (Основной).
3. Подсоедините входящий нейтральный (N) провод ко 2-му разъему счетчика.
4. Со стороны нагрузки подключите исходящую нейтраль в 3-й разъем.
5. Теперь подключите отходящий фазовый провод в 4-й разъем и подключите его к главному распределительному щиту, как показано на рис.

Ниже приведена базовая схема подключения для установки однофазного , 2- проводов ) счетчика кВтч ( цифровой или аналоговый счетчик энергии ) от источника питания 230 В переменного тока к главному распределительному щиту в доме.

Щелкните по изображению, чтобы увеличить его

Убедитесь, что прибор расположен вертикально по центральной линии. Надежно затяните болты, шайбы, гайки и т. д. и после подключения проводов к счетчику закройте защитные окна. Таким образом, работа по установке однофазного счетчика успешно завершена. Вы можете включить основное питание, чтобы проверить и убедиться, что все в порядке и работает ли он соответствующим образом.

Еще один живой пример счетчика электроэнергии, который был установлен на главном столбе (столбе электроснабжения) рядом с домами потребителей.

Нажмите на изображение, чтобы увеличить

На приведенных выше рисунках и диаграммах:

• P _IN = Фаза на входе или фаза от источника питающего напряжения (т.е. от трансформатора)
• P _OUT = исходящая фаза или линия к домашнему главному распределительному щиту.
• N _IN = Входящая нейтраль от источника питающего напряжения.
• N _UOT = Выход Нейтраль на главный распределительный щит дома.

Общие требования к установке однофазного счетчика на 230 В

• Вы должны связаться с поставщиками электроэнергии и проинформировать их перед установкой/модификацией или подключением счетчика.
• Для всех кабелей используйте только одножильный ПВХ с двойной изоляцией.
• В случае электросчетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер должно быть обеспечено свободное пространство шириной 900 мм.
• Используйте не менее 4 мм ² (многожильный медный провод) между потребительским блоком и электросчетчиком.
• Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
• Хвостовики счетчика должны быть максимально короткими, или, по крайней мере, длина хвостовиков счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2). .1).
• Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
• Коробка счетчика должна быть установлена ​​на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
• Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
• Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании соответствующих руководств и норм.

Хоккейная клюшка 38 мм (каркасная трубка) со шкафом счетчика должна быть установлена ​​в соответствии со следующими минимальными спецификациями.

Шкаф счетчика с уровня земли

• Мин. 600 мм
• Макс. 1100 мм

Наконечники счетчика

• 25 мм

Расстояние от передней части шкафа

• Мин. 1000 мм

Хоккейная клюшка (готовая трубка)

38 мм (минимальная высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.

Отверстие для доступа к кабелю

• 20/30 мм

Общая проводка однофазного счетчика (цветовая маркировка IEC) от общего источника питания до главного распределительного щита будет выглядеть следующим образом.

Нажмите на картинку, чтобы увеличить

Проводка однофазного счетчика с использованием старой версии с цветовой маркировкой Великобритании (до 2004 г.), но по-прежнему применима для других стран Азии и Саудовской Аравии, ОАЭ, ЮАР и т. д.

Нажмите на изображение, чтобы увеличить Текущее устройство)?

Проводка однофазного счетчика на 120 В и 240 В – США – NEC

Уровень напряжения для однофазного и трехфазного питания в США отличается от уровня в Великобритании и ЕС. Таким образом, конструкции оборудования для приборов и счетчиков также различаются для разных уровней напряжения. Например, в случае однофазного трансформатора (7200 В / 240 В и 120 В), установленного на столбе электросети, уровень напряжения между линией и нейтралью составляет 120 В для одной фазы (2 провода как «горячий» и «нейтральный»), а напряжение между двумя «горячими» проводами ( Hot 1 & Hot 2) — однофазное напряжение 240 В.

В следующих разделах мы покажем, как подключить электросчетчик для однофазной сети 120 В и 240 В в соответствии с NEC.

Нажмите на изображение, чтобы увеличить

Как подключить однофазный электросчетчик на 120 В?

Давайте посмотрим, как подключить 1-фазный, 2-проводной счетчик электроэнергии на 120 В переменного тока.

1. Прежде всего, перед работой с электрическими установками обязательно отключите основной источник питания.
2. Подсоедините провод Line IN, идущий от трансформатора, как «ГОРЯЧИЙ» провод к верхнему левому наконечнику (черного цвета).
3. Подключите Line OUT как «ГОРЯЧИЙ» провод (со стороны нагрузки) от верхнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
4. Подсоедините перемычку (белого цвета) между двумя нижними выступами, как показано на рис.
5. Вы можете подключить нейтраль к центральному наконечнику, помеченному как (G & N), но это необязательно. Просто подключите линию нагрузки (горячую) и нейтральный провод к блоку главного выключателя. Полоса провода на задней стороне измерителя DEM к нейронной точке должна быть подключена в соответствии с инструкцией (см. следующие примечания). Имейте в виду, что эта защелка поставляется только со счетчиком для 120 В или двухфазного питания 240 В и 120 В, но не со счетчиками, предназначенными только для 240 В.
6. Для этих цепей на 120 В можно использовать провод №10AWG (медь) или №8 AWG (алюминий) (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется использовать медный провод

7. #4 AWG (American Wire Gauge).
8. Теперь осторожно установите и закрепите счетчик, не защемляя гибкий провод в коробке счетчика (т.е. 4 штыря счетчика на 4 зажима в коробке счетчика).

Нажмите на изображение, чтобы увеличить

В случае счетчиков типа DEM снимите зажим на задней стороне счетчика. Если нейтральный провод (белого цвета) подключен к центральному выступу в гнезде счетчика, просто подключите гибкий провод (18-20 AWG) на винте на задней стороне счетчика к этой нейтральной клемме, если нет, просто подключите к другому. нейтральные точки, такие как нейтральная полоса в коробке панели. Имейте в виду, что нет необходимости подключать нейтраль к розетке счетчика в случае комплектов счетчика USG.

Защелка или металлическая лента должны быть закрыты для записи и считывания показаний счетчика электроэнергии для расчета счетов за электроэнергию и использования ватт-часов. Также обратите внимание, что неправильное подключение этого гибкого провода к другим винтам приведет к срабатыванию выключателя, может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.

Нажмите на изображение, чтобы увеличить

Как подключить однофазный электросчетчик на 240 В?

Давайте посмотрим, как подключить 1-фазный, 3-проводной или 2-проводной счетчик электроэнергии 240 В и 120 В переменного тока.

1. Отключите основной источник питания перед выполнением работ на электроустановках.
2. Подсоедините входящий провод Line 1 IN (как Hot 1) от трансформатора к верхнему левому наконечнику (красного цвета).
3. Подсоедините входящий провод Line 2 IN (как Hot 2) от трансформатора к верхнему правому наконечнику (черного цвета).
4. Подсоедините провод OUT линии 1 как «HOT 1» (со стороны нагрузки) от нижнего левого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
5. Подсоедините провод OUT линии 2 как «HOT 2» (со стороны нагрузки) от нижнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (черный цвет).
6. При желании вы можете подключить нейтральный провод к маркировке центрального наконечника как N и G. Поскольку нет необходимости в нейтральном проводе, если вы используете только цепи 240 В. Если вам все еще нужны цепи на 120 В, вам нужно будет подключить нейтральный провод к распределительной коробке, где 120 В переменного тока доступно между любым горячим проводом и нейтральным проводом, тогда как однофазное напряжение 240 В доступно между двумя горячими проводами.
7. Вы можете использовать #8AWG (медь) или #6 AWG (алюминий) для цепей 240 В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется использовать медный провод

8. №4 AWG.
9. Теперь осторожно воткните счетчик в гнездо счетчика (сильным нажатием) и восстановите питание, чтобы убедиться, что все в порядке и работает правильно в соответствии с планом и дизайном. Сделанный.

Щелкните изображение, чтобы увеличить его

Размеры кабелей и проводов для горячих, нейтральных и заземляющих проводов – NEC

Используйте надлежащее сечение проводов в зависимости от цепей нагрузки. В этом общем сценарии вы можете использовать № 10AWG (медь) или № 8 AWG (алюминий) для этих цепей 120 В. Для 100 ампер вы можете использовать № 4 AWG для меди и № 2 AWG для алюминия для сервисных линий (как горячих, так и нейтральных). Точно так же для 100 ампер вы можете использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122). Кроме того, для заземляющего провода к заземляющему стержню необходимо использовать провод минимум №4 AWG. Вы можете проверить код города для подтверждения.

В следующей таблице показаны типичные размеры проводов линии Miniman Line, нейтрального провода и провода заземления.

*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.

Вот таблица в формате изображения, если вам нужно скачать в качестве справки.

Общие требования к установке однофазного счетчика на 120 В и 240 В

• Коробка счетчика должна быть плотно и надежно прикреплена к стене или прочно закреплена на твердой поверхности на нужном уровне.
• Используйте только утвержденный материал для измерительной коробки, такой как кабелепровод, оцинкованная труба и соединительная скоба.
• Винты соединения проводов и наконечников должны быть затянуты, т.е. прочная заделка.
• Используйте надлежащий размер провода для точного номинального тока оборудования, а также мощности распределительной коробки и центров нагрузки.
• Проверьте защелку на задней стороне счетчика на правильность соединения в соответствии со счетчиками 120 В и 240 В.
• Наконец, проверьте и проверьте подключение проводки в соответствии с инструкцией по эксплуатации, предоставленной поставщиком вместе со счетчиком.

Счетчик от уровня земли

• 4 фута до 5 футов-6 дюймов.

Расстояние от передней части шкафа счетчика

• Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.

Разделение  с газовыми и другими счетчиками

• Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.

Соединение подземной трубы

• Минимум 18 дюймов ниже линии земли.

Жесткий кабелепровод

• Согласно NEC

Размер провода заземления относительно заземляющего стержня

• №4 AWG (медь)

Связанные руководства по проводке NEC и IEC:

Учебники по подключению центра нагрузки, панелей и распределительных щитов

NEC — США

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Как определить правильный размер подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В
• Как определить количество автоматических выключателей в щите?
• Как найти количество ламп на одном автоматическом выключателе?
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+МКБ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания
• Как подключить электропроводку к гаражному потребительскому блоку?
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
