Как установить накопительный электрический водонагреватель: установка бойлера своими руками

Горячая вода – одно из важных слагаемых комфортного быта современного человека. За ее бесперебойную подачу в городах отвечают коммунальщики, но как быть тем, кто не подключен к централизованной сети?

Выход один – приобрести и установить водонагреватель. Такие приборы отличаются разнообразием, но как показывает практика, электрические накопительные модели пользуются особым спросом у покупателей.

Монтаж оборудования достаточно прост и не вызовет особых затруднений у домашнего мастера. И все же давайте подробно разберем, как установить накопительный электрический водонагреватель.

Содержание статьи:

Оборудование накопительного типа: устройство и принцип действия
Типы накопительных водонагревателей
- Тип #1: Напорное оборудование накопительного типа
- Тип #2: Безнапорные накопительные водонагреватели
Выбираем место для установки оборудования
Установка водонагревателя
- Закрепление прибора
- Подключение к водопроводу
- Подключение к электросети
Подготовка прибора к работе

Оборудование накопительного типа: устройство и принцип действия

Прибор представляет собой теплоизолированный бак произвольной формы. В него вмонтирован ТЭН, который прогревает воду до заданной владельцем температуры.

Электрические водонагреватели – практичное решение для бесперебойного получения горячей воды. Важно только правильно определить объем прибора

Она варьируется в пределах от 35 до 85С. В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость.

По достижению заданной температуры прибор отключается. Такой режим работы позволяет устройству экономно расходовать электроэнергию.

Нагреватели, встроенные в бак, могут быть трубчатыми или спиральными. Первый вариант более надежен, не боится воздушных пробок, однако со временем обязательно покрывается накипью.

Спиральным устройствам накипь не страшна и греют они на порядок быстрее. Бак может быть стальной или пластиковый. Его внутренняя поверхность покрывается эмалью или стеклокерамикой.

Чтобы сварные швы стальной емкости не ржавели, в бак вставляются особые анодные стержни, не дающие железу окисляться. Их нужно менять с периодичностью в 5-8 лет.

В стандартную конструкцию водонагревателя входит термостат, отвечающий за поддержание заданной температуры. Система управления прибором может быть как ручной, так и автоматизированной.

Устройство может оснащаться дополнительной функцией быстрого нагрева воды. Накопительные водонагреватели различаются объемом, который, в свою очередь, влияет на скорость нагрева воды.

Чем больше объем, тем дольше оборудование будет прогревать жидкость. Желательно точно рассчитать потребность в горячей воде, чтобы не заставлять устройство работать вхолостую и при этом не испытывать ее нехватки.

На схеме представлено общее устройство электрического накопительного водонагревателя

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное. При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
Простоту монтажа и подключения.
Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент.

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

Настенные, емкость которых не превышает 200 л.
Напольные, объемом от 200 до 1000 л.
Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки. Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить.

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л. Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Установка водонагревателя

После того, как место для оборудования выбрано, можно приступать к его монтажу.

Закрепление прибора

Проще всего установить напольный водонагреватель. Чаще всего это массивное устройство, которое ставится прямо на пол или на небольшую подставку.

Главное условие – чтобы основание было достаточно прочным и ровным, поскольку оборудование должно стоять без перекосов. С креплением на стену все обстоит несколько иначе.

Вертикальные нагреватели объемом до 100 л обычно навешиваются на две опоры. Для устройств большего объема и горизонтальных моделей предусмотрено четыре точки крепления.

Схема крепления у водонагревателей различается. В качестве крепежей можно использовать анкеры по бетону, дюбели с шурупами или L-образные шурупы для дерева.

Настенные накопительные водонагреватели обычно комплектуются специальной крепежной планкой, при помощи которой аппарат надежно закрепляется на стене

Важно правильно выбрать крепления, чтобы они подходили к материалу стены. В комплекте с устройством может идти специальная крепежная планка.

Выполняем следующие операции:

Размечаем стену. Если прибор закрепляется на планку, прикладываем ее к стене, выверяем горизонталь и отмечаем места под крепежи.
Готовим отверстия. Ударной дрелью или перфоратором выполняем отверстия и вставляем в них крепежи.
Навешиваем прибор и надежно закрепляем его.

Если модель водонагревателя не предусматривает наличия крепежной планки, корпус снабжается кронштейнами с проушинами.

В этом случае нужно особенно тщательно провести разметку крепежей, поскольку в случае ошибки проушины попросту не попадут на крюки.

Устанавливать нагреватель следует в точном соответствии с его конструкцией, так, чтобы все горизонтальные и вертикальные патрубки были расположены именно так, как рекомендует производитель.

Кроме того, крюки на стене должны быть установлены так, чтобы самопроизвольное перемещение прибора по стене было полностью исключено.

Общая схема установки накопительного электрического водонагревателя

Подключение к водопроводу

Производитель наносит на бак нагревателя маркировку, обозначающую места подключения горячей и холодной воды. Они обозначаются красным и синим цветом.

При соединении прибора с трубопроводами следует установить на обе магистрали запорные краны и обратно-предохранительный клапан на трубу с холодной водой.

Краны необходимы для отключения оборудования в случае его периодического использования или для обслуживания и ремонта при постоянной эксплуатации.

Обратно-предохранительный клапан ставится на входе в водонагреватель. Он предназначен для защиты прибора от перегрева или избыточного давления. Кроме того, при прекращении подачи холодной воды он будет препятствовать ее вытеканию из бойлера.

Для продления срока службы прибора рекомендуется также установить фильтр. На практике все это происходит следующим образом:

Подключаем прибор к трубопроводу с холодной водой. Для этого нам нужно накрутить тройник на входной патрубок бачка. Не забываем про уплотнительную ленту-фум или паклю с силиконом.
На боковой патрубок тройника устанавливаем кран, который будет работать в качестве аварийного слива. Специалисты рекомендуют обязательно смонтировать эту деталь, поскольку штатное сливное отверстие нагревателя чаще всего очень мало и процедура слива может затянуться на несколько часов.
На нижнюю часть тройника ставим обратно-предохранительный клапан.
В нижней части конструкции монтируем запорный или отсекающий кран.
Устанавливаем резьбовой переходник и с его помощью соединяем холодный трубопровод с бойлером.
Подключаем горячую воду. Сначала устанавливаем запорный кран.
Подключаем бак к трубопроводу посредством резьбового переходника.

Безнапорные водонагреватели накопительного типа рекомендуется подключать по такой схеме

Приведенная общая схема предназначена для подключения напорных моделей. Если же производится монтаж безнапорного прибора, действуем немного иначе.

В этом случае подключать устройство будем к вспомогательной емкости, которая используется в качестве накопителя. Она должна быть установлена на высоте не меньше 2 м от верхней точки нагревателя.

При этом если давление в водопроводе будет превышать 6 бар, придется перед водонагревателем на входе установить редуктор, который будет снижать избыточное давление.

Профессионалы рекомендуют: чтобы сократить теплопотери в трубах с горячей водой, желательно устанавливать бойлер максимально близко к точкам водоразбора. Если это невозможно, стоит установить на трубы теплоизоляцию.

Подключение к электросети

Накопительный водонагреватель – достаточно мощный электроприбор, для работы которого следует оборудовать отдельную брызгозащищенную качественную розетку. Она должна располагаться в максимально защищенном от влаги месте и иметь клемму заземления.

Подводящую линию следует оснастить УЗО (устройством защитного отключения) и автоматическим выключателем, который защитит сеть от токов перегрузок в нагревателе и возможных коротких замыканий.

Номинал устройства – 16 А. Установка УЗО необходима для защиты пользователя от возможного поражения электротоком от водонагревателя.

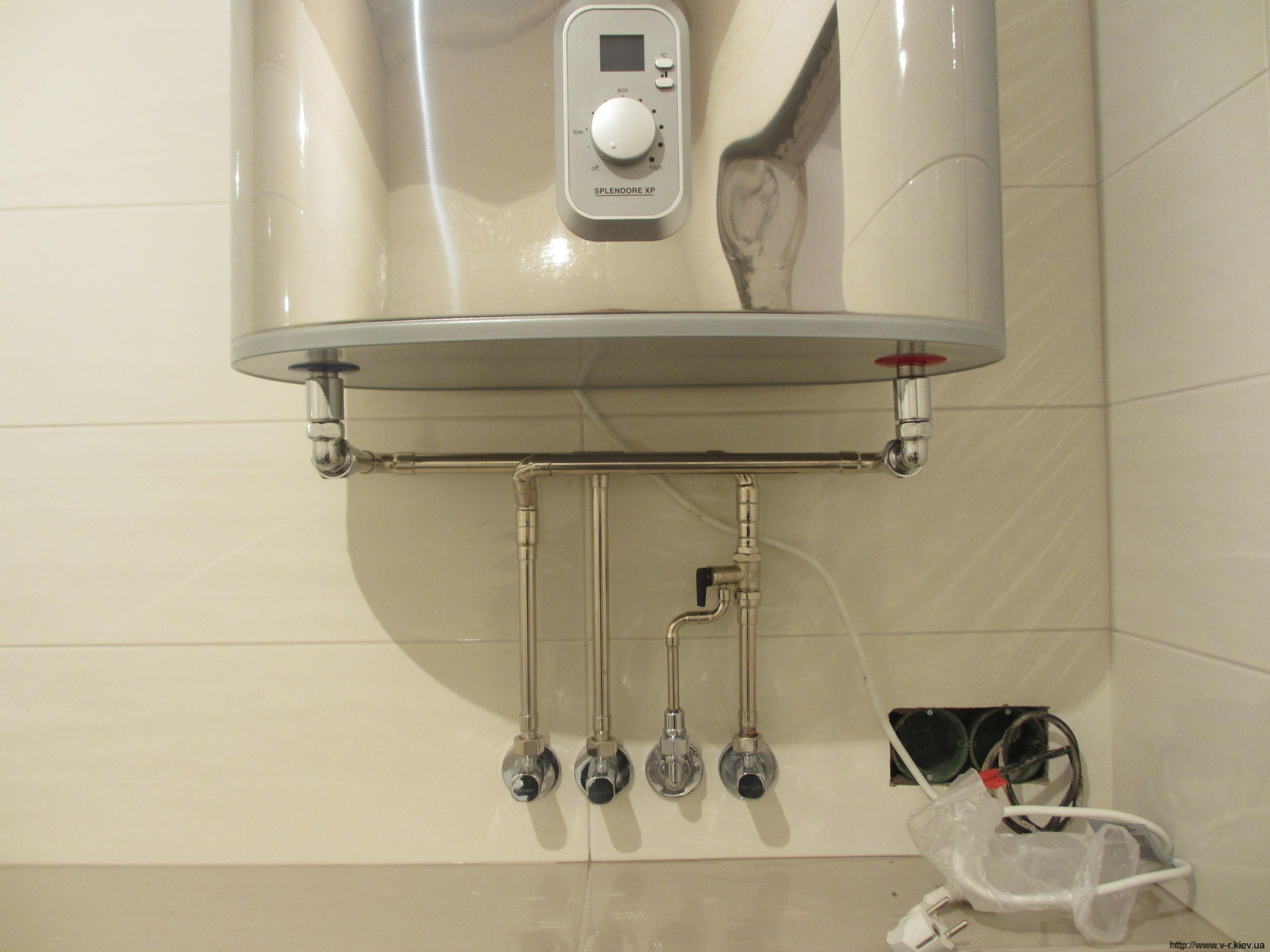

Так в реальности выглядит правильное подключение накопительного водонагревателя к водопроводным трубам

Устройство может устанавливаться в щитке или же иметь вид переходника. При этом номинал токов утечки не может быть больше 30 мА при минимальной нагрузке 16 А.

При желании можно провести к бойлеру отдельный кабель, он будет идти непосредственно от счетчика. Перед началом работ нужно трезво оценить свои силы. Работа с электропроводкой предполагает наличие определенных знаний и навыков.

Ошибки при монтаже грозят поражением током и выходом приборов из строя. Если опыта работы с электричеством нет, лучше обратиться за помощью к специалистам.

Подготовка прибора к работе

Для подготовки водонагревателя к работе необходимо удалить из вторичного контура скопившийся в нем воздух, иначе при нагревании воздушные пузырьки будут перемещаться по теплоносителю и станут причиной неприятного шума.

Для этого нужно до отказа заполнить водонагревательный контур водой. При этом до полного наполнения емкости кран с горячей водой остается открытым.

По завершению монтажных работ и подключения аппарата еще раз проверяем качество соединений всех узлов и проводим пробный запуск прибора

Накопительный электронагреватель – практичное решение для обеспечения дома горячей водой. Разные типы устройства могут быть подключены как к водопроводу, так и к накопительному баку с водой или насосу.

Монтаж оборудования может быть проведен самостоятельно, особенно если у домашнего мастера есть опыт проведения сантехнических работ. Важно точно соблюдать инструкции производителя и правильно провести монтаж и подключение нагревателя.

Только тогда устройство будет служить своему владельцу долго и бесперебойно.

Простой способ установки электрического накопительного водонагревателя.

Горячая вода в квартире или на даче – это неотъемлемое условие комфортной жизни. В домах, где подача горячей воды осуществляется централизовано, периодически бывают сбои. Особенно в летний сезон, коммунальщиками производится профилактика труб и на этот период теплая вода отключается. Да и пользование централизованной горячей водой удовольствие не из дешевых. В таких случаях есть альтернатива – это установить накопительный водонагреватель или как его еще называют, бойлер.

Водонагреватель на кухне. Накопительный водонагреватель в загородном доме.

Выбор водонагревателя.

Перед покупкой электрического водонагревателя вы должны определиться с некоторыми параметрами, которые подходят именно для вашего помещения.

Так как бойлер вешают на стену, то нужно учитывать вес водонагревателя. Он напрямую зависит от толщины стенок накопительного бака. Приблизительный вес 100 литрового пустого водонагревателя – до 30 кг. Толщина материала бака также защищает от преждевременной коррозии. Чем толще стенки, тем дольше он прослужит. Стоит отметить, что дешевые бойлеры гораздо легче качественных.
Форма накопительного бойлера. Она бывает цилиндрической и плоской. Наиболее энергоэффективной является цилиндрическая форма.
Вид установки может быть горизонтальный или вертикальный.

Цилиндрический водонагреватель.
[sc name=img ]

Как установить водонагреватель.

Как правило, водонагреватель устанавливают в ванной или в нише туалета. Перед монтажом необходимо приобрести два (или четыре, в зависимости от модели) крепежных крюка, на которые будет подвешиваться агрегат, так как в комплект они не включены. Накопительный электрический водонагреватель установить не так сложно как может показаться.

: Крепежный крюк для установки водонагревателя.

: Общая схема подключения водонагревателя к водопроводной сети

Пошаговая инструкция установки водонагревателя.

Распаковка и осмотр водонагревателя и комплектующих деталей.
Установка клапана.
Разметка, сверление и установка крепежа.
Монтаж и подключение к электросети и водоснабжению.

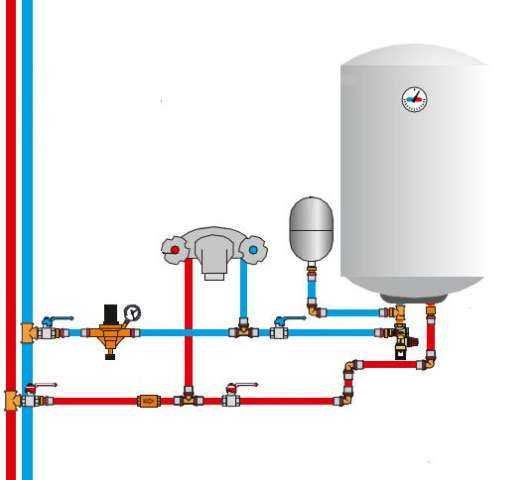

Схема подключения накопительного водонагревателя к водопроводу
[sc name=img ]

Ошибки подключения.

Распространенной ошибкой является установка вместо предохранительного клапана обычного обратного клапана, который выпускает воду в одном направлении. В таком случае, высокое давление воды, возникающее при нагреве, не уменьшается и водонагреватель повреждается, происходит искривление внутреннего бака, отслоение антикоррозийного покрытия, выход наружу резиновой прокладки, нарушение непроницаемости бака и вода протекает наружу.

Важно знать. Чрезмерно высокое давление воды может образоваться при выходе из строя терморегулятора, поэтому при длительном отсутствии дома, не стоит оставлять водонагреватель включенным.

Отслоение эмали на водонагревателе.

Часто бывает так, что во время монтажа водонагревателя вообще игнорируют установку предохранительного клапана, думая, что давление в водопроводе не достаточно велико, чтобы причинить вред баку. Однако, это является распространенной ошибкой монтажа, потому что не учитывается тепловое расширение воды, что приводит к избыточному давлению внутри бака и его порче.

Правильно подключенный накопительный водонагреватель.

Правила безопасности.

Устанавливая накопительный электрический водонагреватель своими руками, помните о ряде правил безопасности:

Перед монтажом водонагревателя отключите электропитание.
Перекрыть подачу воды.
Нельзя использовать водонагреватель без заземляющего кабеля.
Нельзя сливать воду из накопительного бака при включенном электричестве.

Видео. Как установить настенный водонагреватель. Мастер по установке бойлеров предлагает к просмотру пошаговую инструкцию как легко монтировать водонагреватель своими руками.

Преимущества от вступления в СРО проектировщиков

Как получить лицензию ФСБ?

Идеи для удачного ремонта с керамической плиткой в вашем доме!

Бетон и стяжка пола

Электропроводка электрического водонагревателя

По

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 22.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен
Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s
Редакционный процесс

The Spruce / Kevin Norris

Замена электрического водонагревателя требует разрешения в большинстве областей, независимо от того, выполняется ли установка профессионалом или домовладельцем. В рамках процесса получения разрешения инспектор проверит работу, чтобы убедиться, что электрические и водопроводные соединения выполнены правильно и безопасно, а установка соответствует требованиям местного законодательства. Здесь мы рассмотрим только основные электрические требования, поскольку они относятся к стандартному электрическому водонагревателю с баком, а не к водонагревателю по запросу (без бака). Если вы планируете заменить существующий электрический водонагреватель, сейчас самое время убедиться, что исходная проводка водонагревателя исправна.

Выключение питания

Прежде чем осматривать или прикасаться к проводке или электрическим соединениям водонагревателя, отключите питание цепи, питающей водонагреватель. В большинстве случаев цепь обслуживается двухполюсным автоматическим выключателем на 30 ампер. Выключите соответствующий выключатель в блоке выключателя, затем с помощью тестера электрического напряжения убедитесь, что цепь отключена, проверив водонагреватель.

Расположение электрических соединений

Электрические соединения водонагревателя выполняются во встроенной распределительной коробке в верхней части бака водонагревателя. Он закрыт крышкой, которую можно снять, чтобы осмотреть внутренние соединения проводов. Обычно проволочные жилы, ведущие к нагревателю, заключены в гибкую трубу или выполнены из гибкого металлического кабеля, например кабеля с металлической оболочкой (МК). Эта гибкость обеспечивает небольшое пространство для маневра, облегчая замену водонагревателя, и это необходимая функция во многих районах, подверженных землетрясениям.

Сняв крышку, вы можете проверить питание, просто поднеся бесконтактный тестер напряжения рядом с проводными соединениями; если цепь была правильно отключена, тестер не загорится.

Понимание проводки водонагревателя

Для электрических водонагревателей требуется выделенная цепь на 240 вольт, которая обслуживает только водонагреватель и никакие другие приборы или устройства. Проводка цепи обычно включает в себя двухполюсный выключатель на 30 А и неметаллический (NM) или кабель MC 10-2. На водонагревателе черный провод цепи соединяется с черным проводом водонагревателя, а белый провод цепи соединяется с красным или белым проводом водонагревателя.

Белый провод цепи должен быть обмотан черной или красной изоляционной лентой рядом с соединением на обоих концах цепи (на водонагревателе и на распределительной коробке), чтобы указать, что это «горячий», а не нулевой провод. В отличие от стандартных 120-вольтовых цепей, 240-вольтовая цепь несет ток как по черному, так и по белому проводу. Провод заземления цепи подключается к зеленому винту заземления на водонагревателе или к проводу заземления водонагревателя, в зависимости от ситуации.

Проводка нагревательного элемента

Хотя при простой замене электрического водонагревателя вам не нужно иметь дело с термостатами или нагревательными элементами, полезно знать, что электрические водонагреватели также включают внутреннюю проводку, которая проходит от соединительной коробки проводов вниз по боковой стороне бака. к двум различным нагревательным элементам, каждый из которых управляется собственным термостатом. Нагревательные элементы и термостаты, которые ими управляют, находятся внутри панелей доступа, установленных сбоку бака водонагревателя. Каждая пара термостатов и нагревательных элементов имеет винтовые клеммы, которые подключаются к проводам водонагревателя. Вам не нужно будет иметь дело с этими соединениями, если вы не заменяете термостат или нагревательный элемент на существующем водонагревателе.

Вопрос об объединении

Некоторые строительные органы требуют наличия соединительного провода или соединительной перемычки между трубами горячей и холодной воды, обслуживающими водонагреватель. Важно отметить, что соединительная перемычка не требуется ни Национальным электротехническим кодексом, ни Единым сантехническим кодексом, но может потребоваться вашим местным строительным управлением.

Соединительная перемычка может потребоваться для обеспечения надежного соединения в системе металлических водопроводных труб. Некоторые эксперты считают, что соединительная перемычка продлевает срок службы водонагревателей, уменьшая коррозию бака, вызванную электролизом. Еще одна функция соединительного провода — поддерживать электрическое заземление на водопроводных трубах. Без перемычки возникает разрыв между трубами горячей и холодной воды в системе, что потенциально нарушает непрерывный путь заземления электрической системы.

В любом случае, если вам нужен соединительный провод, он обычно состоит из оголенного медного провода 6 AWG, подключенного к зажиму заземления на каждой из труб горячей и холодной воды. Каждый хомут должен располагаться на гладкой части трубы и не слишком близко к каким-либо фитингам; давление хомута может вызвать нагрузку на паяные соединения и соединения клапана. При замене водонагревателя достаточно просто убедиться, что перемычки на месте после завершения установки нового водонагревателя.

Как подключить водонагреватель

Знаете ли вы, что срок службы электрического водонагревателя составляет около 10-15 лет? Это означает, что если вы живете в своем доме в течение десяти лет, вам, вероятно, придется заменить его и подключить проводку к новому устройству. Установка электрического водонагревателя не такая сложная задача, которую вы будете повторять в жизни, так почему бы не научиться делать это самостоятельно? Здесь вы можете узнать, как подключить водонагреватель без помощи профессионала. Помните, что при выполнении электромонтажных работ безопасность превыше всего. Не рискуйте, и , если вас не устраивает то, что требуется в этом процессе, наймите профессионала . 240 вольт электричества достаточно, чтобы убить человека.

Общие советы по электробезопасности см. в этой полезной статье.

Как подключить электрический водонагреватель

Прежде чем приступить к работе, спросите себя: подается ли в настоящее время электричество к водонагревателю? В тех случаях, когда вы заменяете бензобак на электрический, вам, вероятно, потребуется проложить кабель (2-полюсный, 30-амперный выключатель с кабелем 10-2 Нм) от цепи к баку. Если автоматический выключатель уже подключен к водонагревателю, вы можете перейти к шагу 1.

Последний совет, прежде чем мы начнем: не наполняйте резервуар водой, пока он не будет полностью подключен, и не включайте цепь, пока резервуар не будет заполнен водой. Нагревательный элемент сломается, если его не погружать в воду.

Подключение водонагревателя за 7 шагов

Снимите крышку распределительной коробки — она, вероятно, находится сверху или сбоку водонагревателя. Скорее всего, вам нужно будет удалить только один винт, чтобы открыть два провода и винт заземления.
Проверьте напряжение — никогда не трогайте какие-либо электрические компоненты, не проверив сначала, подается ли питание на устройство. Если там есть питание, это называется «Живая» цепь. Пожалуйста, будь осторожен! Мало того, что вы аннулируете гарантию, манипулируя проводкой под напряжением, но это вполне может привести к травмам. Если вы не уверены, есть ли у вас цепь под напряжением или нет, было бы неплохо использовать вольтметр для проверки питания, подаваемого на подводящие провода. Если вы обнаружите, что есть сила, прервите ее. Вы можете сделать это, отключив выключатель GFCI в вилке, если он есть (нажмите кнопку «ТЕСТ», расположенную в центре розетки). Если это не вариант, найдите соответствующий выключатель в блоке выключателя источника питания и переключите его на 9.0079 с позиции .
Удалите заглушку — вы найдете заглушку в распределительной коробке. Вы можете удалить его плоскогубцами с остроконечными губками .
Зачистите изоляцию провода — если вы прокладывали кабель самостоятельно, вам, возможно, придется снять пластиковую оболочку, чтобы открыть проводку (вам нужно около 6 дюймов, чтобы войти в распределительную коробку). Затем зачистите примерно 0,75 дюйма. изоляции отдельных проводов.
Вытащите проводку — пропустите провода через разъем ROMEX, затем затяните и зафиксируйте защищенную часть кабеля NM. Вы не должны оставаться с оголенными проводами. Протяните провода через выбивное отверстие и зафиксируйте разъем ROMEX с помощью контргайки. Совет: вы не хотите, чтобы коннектор Romex касался водопроводных труб. Вы же не хотите, чтобы температура горячей воды на выходе мешала работе с электричеством.
Подключение водонагревателя к контуру — Вернувшись в распределительную коробку, вы обмотаете заземляющий провод вокруг заземляющего винта и закрепите его. Возьмите черный провод от контура и любой провод от водонагревателя и соедините их (скрутите между собой и закрепите гайкой). Возьмите белый провод («горячая» линия) и обмотайте изолентой его изоляцию (это для идентификации). Сделайте это и на панели выключателя. Затем соедините белый провод с другим проводом внутри водонагревателя.
Замена крышки распределительной коробки — это по сути последний шаг. Заполните его водой, а затем снова включите автоматический выключатель, после чего вы сможете запустить свой новый водонагреватель.
