Подключение эл щитка: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Содержание

Схема Подключения Щитка В Квартире

Для этого используют или картонную заглушку, которая идет в комплекте со щитом, или самостоятельно вырезанную крышку.

Следующая статья:

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат.

Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене. Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ

Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.

Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами. Удобнее всего расположить его возле входной двери в прихожей.

После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.

Содержание

УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат. Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов.

Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов. Шины должны быть промаркированы по правилам ПУЭ.

Проект электрощита

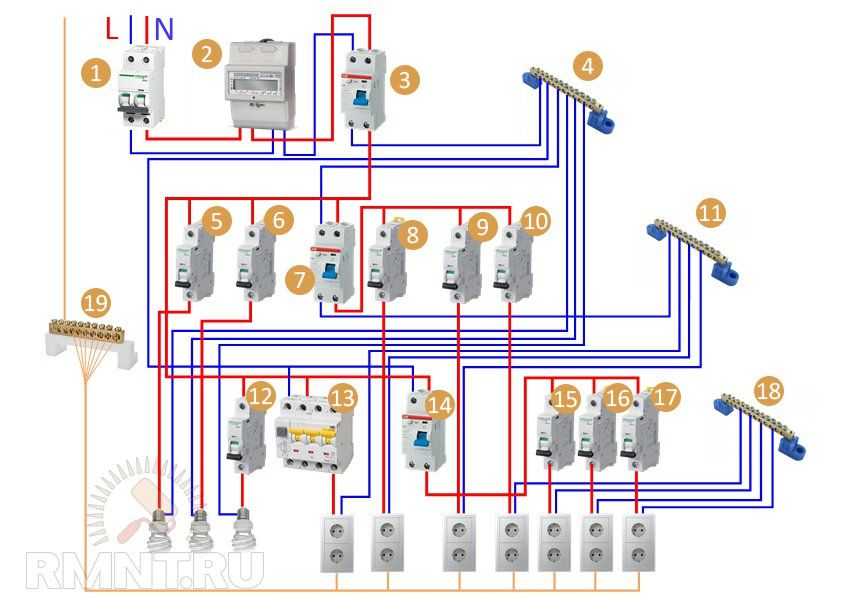

Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.

Далее переходим к разбивке всех точек подключения на несколько групп.

Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.

На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.

См. также: Гофротруба для бани

Новые статьи на e-mail

Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.

Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю. Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.

схема самостоятельного подключения электро-распределительного щита


Сборка и подключение электрораспределительного щита производится во время капитального ремонта всей электропроводки в здании. Электрораспределительный щит является связующим центром всех электросетей в доме. От его сборки и установки зависит нормальное функционирование электросетей.


В основном для такой работы приглашают специалистов, однако эту задачу можно выполнить и самостоятельно, достаточно лишь хорошо разобраться в сути проблемы.


Для сборки и подключения электрораспределительного щита в домашних условиях могут потребоваться следующие инструменты:


  • Различные виды отверток


  • Бокорезы


  • Инструмент для измерения электричества


  • Маркирующие инструменты


  • Изолирующий материал


  • Кусачки


  • Монтажные ножи


  • Инструмент, при помощи которого осуществляется снятие изоляции с кабеля


  • Пассатижи


Выбор электрораспределительного щита


Прежде чем начинать сборку и подключение щита, необходимо определиться с его типом и функциональными особенностями. При выборе электрораспределительного щита следует руководствоваться следующими характеристиками:


  • Способ установки. По этому критерию можно разделить все электрораспределительные щиты на устройства внутреннего и наружного исполнения. При выборе электрораспределительного щита, необходимо обязательно обращать внимание на материал, к которому он будет крепиться


  • Количество модулей. В обычных городских квартирах и небольших частных домах, как правило, устанавливаются щиты, в которых предусмотрена установка модулей до 63 А


  • Уровень защищенности. Если речь идет о внутреннем монтаже, то в большинстве случаев используются электрораспределительные щиты с системой защиты ИП30 или ИП40, в то время как для помещений с нестандартными параметрами температуры и влажности используются ИП 44-ИП65


  • Сырье, из которого изготовлен щит. Основным материалом, из которого изготавливается это устройство, являются металлические или пластиковые соединения


Если электрораспределительный щит размещен в жилом помещении, то должен быть снабжен закрывающейся дверцей (в идеале – из металла).


Где правильно поместить электрораспределительный щит


Для приборов, связанных с процессом электропитания или телекоммуникаций, в жилом помещении нужно отвести специальное место. В нем и будет произведена установка электрораспределительного щита, системы оповещения при пожаре, охранных сигнализационных систем, приборов для автоматизации, а также средств обеспечения телефонной связью, кабельным телевидением и соединением с сетью интернет.


Если все эти устройства будут размещены в одном месте, то доступ к ним будет более комфортным. Кроме того, это позволит быстро обслуживать  все приборы, обеспечивающие нормальное функционирование всего электрооборудования. Электрораспределительный щит следует устанавливать либо в предварительно подготовленную нишу, либо на основание.


Электрораспределительный щит устанавливается на высоте не менее одного метра от нижнего края и не более 180 сантиметров от верхнего. Установка электрораспределительных щитов для квартир или приватных домов строго запрещена:


  • На территории ванных комнат, душевых и прочих мест, стены которых регулярно контактируют с водой


  • Внутри шкафа, шкафа-купе или же гардероба


  • В тех местах, где под ними будет размещен отопительный прибор


  • Под раковиной или под умывальником, а также над ними


  • Над местом, где происходит варка


  • В местах за пределами жилого помещения


  • На балконах, верандах или лоджиях


  • В уборных


  • В шахтах вентиляции


Как правильно выбрать сечение кабеля


Сечение кабельных жил, которые обеспечивают питание внутреннего электрораспределительного щита жилого помещения, зависит от таких параметров:


  • Номинал сетевого напряжения

    (380–220 вольт)

    . В современных квартирах трехфазовое напряжение практически не используется, однако в частных коттеджах оно будет как раз лучшим вариантом (до четырехсот вольт)


  • Выделенная мощность, расстояние между двумя соседними щитами, а также номинал основного автомата для питания. В тех ситуациях, когда дистанция между основными автоматами питания (или же просто рубильниками) не превышает тридцати метров, сечение кабелей для квартирных щитов определяется по стандартной схеме


Для обеспечения качественного питания щитка в обычной квартире предпочтительнее не использовать кабель, который может поддерживать горение. А для щитков в загородных домах или коттеджах идеальным выбором будет прочный бронированный кабель, прокладка которого производится под землей.


Для сообщения посредством проводов в самом электрораспределительном щитке лучше всего использовать однопроволочные и многожильные детали. Они также будут отличным выбором для установки модулей и прочих устройств в самом щите. Они не способствуют горению и способны выдерживать

серьезные перепады температур (от –50? до +70? С)

. Также они долговечны – могут нормально функционировать в течение пятнадцати лет.


Какое сечение кабеля лучше всего подходит для сборки электрораспределительного щита


Для того, чтобы качественно подключить силовое оборудование в электрораспределительном щите, лучше всего свериться со специальным европейским стандартом качества, который предусматривает конкретное сечение провода для каждого из значений максимальной силы электрического тока в устройствах, а именно:


  • Десять квадратных миллиметров для максимальной силы тока в сорок пять Ампер


  • Шестнадцать квадратных миллиметров для максимальной силы тока в шестьдесят Ампер


  • Двадцать пять квадратных миллиметров для максимальной силы тока в девяноста Ампер


Однако по факту происходит так:


  • От шести до десяти квадратных миллиметров для тока силой в сорок Ампер


  • От десяти до шестнадцати квадратных миллиметров для максимальной силы тока в шестьдесят три Ампера


О чем стоит помнить, выбирая электрораспределительный щит


Существует целый набор правил и установок, которыми лучше не пренебрегать при монтаже электрораспределительных щитов или модульной аппаратуры.


К ним относятся:


  • В комплекте с каждым электрораспределительным щитом в обязательном порядке должен быть его техпаспорт, в котором должна быть полная информация о приборе


  • Прокладка кабелей, а также линий подключения под дин-рейкой строго запрещена


  • Согласно рекомендациям специалистов, момент затяжки зажимов должен находиться в диапазоне от двух до трех с половиной нанометров


  • Заземление металлического корпуса щита должно быть обязательно обеспечено


  • Для кабеля необходимо оставить запас, составляющий примерно полторы–две его высоты, но не менее четырехсот миллиметров


  • Все линии, имеющиеся в электрораспределительном щите, а также вся вмонтированная аппаратура должны иметь соответствующую маркировочную отметку


Какие элементы входят в состав электрораспределительного щитка


Если вы хотите собрать электрораспределительный щиток самостоятельно, вам следует знать, из чего он состоит.


Основные его компоненты:


  • Дин-линейка. Это особое устройство, которое служит местом крепления автоматов защиты (при помощи специальных защелок). Дин-линейка изготавливается из металлической пластины и прикрепляется к каркасу щита посредством особого крепления


  • Шина для распределения. Она служит пунктом соединения в полости щитка всех нулевых работающих кабелей. Еще одна шина в электрораспределительном щите требуется для объединения кабелей, которые осуществляют заземление. Монтаж шин разделения может быть как закрытым, так и открытым


  • Защитные автоматы (устройства выключения) – их число и функциональные особенности напрямую зависят от числа и мощности всех приборов, которым требуется электричество


  • Провода конкретного сечения, посредством которых происходит соединение различных узлов


  • Электросчетчик


Схема сборки и подключения электрораспределительного щитка


Основными компонентами самого обычного электрораспределительного щита являются электросчетчик, приборы автоматического отключения, дифференциальные автоматы, вводный автомат и две шины.


После того, как щит был вмонтирован в стену, можно приступать к его сборке. К электрораспределительному щиту требуется подключить конкретное количество проводов, которые маркируются во время закладки. Если пренебречь этим процессом, то можно столкнуться с необходимостью прозванивать каждый из них по определенной схеме, что занимает очень много времени.


После этого нужно каждый провод (в том числе и вводный) очистить от верхней изоляции и отметить фазную жилу в том случае, если их цвета будут совпадать.


Далее следует приступить к процессу установки монтажной дин-рейки при помощи специальных саморезов. В дальнейшем на нее будут установлены защитные автоматы. В современных моделях этого устройства крепление осуществляется при помощи автоматического защелкивающегося крепления.


Схема установки защитных автоматов на дин-рейку очень проста: оттягиваем защелку тонкой отверткой с одной стороны устройства, приставляем защитный автомат к панели и защелкиваем его. По этой схеме монтируются все защитные автоматы на щите.


Существует строгий порядок установки автоматов: сперва вводной, затем УЗО, а после этого устанавливаются уже все прочие по удобной для пользователя схеме. Монтируя щит, нужно обязательно помнить такое правило: если сеть однофазовая, то количество фаз во вводном устройстве должно равняться двум, а если трехфазовая – трем.


После этого производится монтаж нулевой планки, к которой впоследствии будут подключены все нулевые провода (их нужно перед этим обязательно подогнать по длине), помимо тех групп, подключение которых производится строго через УЗО.


Теперь можно заняться непосредственным подключением автоматов. Питание следует подвести напрямую к высшим клеммам, к низшим клеммам подсоединяются фазовые провода, которые подпитывают линии электропроводки в данном жилом помещении.


При подключении электричества к клеммам всех автоматов могут быть использованы перемычки. Площадь сечения кабеля, используемого как перемычка должна быть больше площади сечения провода, который подключен к нижней клемме. Используется тот же провод, посредством которого осуществляется ввод. Помимо защитных автоматов в электрораспределительном щите устанавливается дифференциальный автомат (который еще называют УЗО). Он обеспечивает подключение тех групп в электросети, которые расположены на участках с  высокой влажностью воздуха.


Правовые особенности подключения электрораспределительных щитов


Перед тем как осуществлять подключение счетчика к линии электропередачи, необходимо обязательно поинтересоваться у представителей электросбыта, кто может выполнять эти работы с точки зрения законодательства. В большинстве случаев, получить разрешение на самостоятельную установку щита очень просто, однако представителю компании по энергоснабжению все равно придется вас посетить для составления акта установки электрощитка и его опломбировки.


Если же вы не получили разрешение на самостоятельную установку и подключение электрораспределительного щитка, просто подведите к нему необходимые провода, после чего придет мастер и подключит их сам. В любом случае следует обязательно согласовывать все свои действия, касающиеся подключении электрощита с представителями компании, которая выступает в роли поставщика электроэнергии, так как в противном случае это чревато большими проблемами.


Если вы думаете, что схема подключения электрораспределительного щита очень сложна для вас, можно обратиться к специалистам. При помощи платформы Юду вы за пятнадцать минут найдете и закажете услуги мастера по установке и подключению электрощитков.

Как подключить панель автоматического выключателя

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 18.08.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

В этом обзоре описывается, как профессиональный электрик подключает панель бытового электрического выключателя к основным служебным проводам, идущим в дом, и к отдельным ответвленным цепям в вашем доме. Практически в любой ситуации это будет делать лицензированный профессионал, а не домашний мастер.

В нашем примере предполагается, что электрический щит устанавливается на стене служебного помещения рядом с точкой, где основные питающие провода входят в дом, и что все кабели ответвлений и кабелепроводы уже установлены. При строительстве нового дома или капитальном проекте замены электропроводки последним шагом будет подключение всех проводов к блоку выключателя, как описано здесь.

Для большинства домовладельцев это не проект «сделай сам». Подключение панели выключателя является очень опасной работой, если вы не являетесь экспертом, и в большинстве населенных пунктов строительные нормы и правила могут даже не разрешать вам выполнять такие крупные электротехнические работы самостоятельно. Требуется согласование с электроснабжающей организацией.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Получить предложение

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

  • Тестер напряжения
  • Отвертки
  • Молоток
  • Электромонтажная рыбная лента
  • Уровень
  • Кабельный рыхлитель
  • Инструмент для зачистки проводов

Материалы

  • Панель автоматического выключателя
  • Стеновые анкеры (при необходимости)
  • Автоматические выключатели на 120 и 240 вольт
  • Электроизоляционная лента

Ель / Кевин Норрис

  1. Проверка фидерных проводов на наличие питания

    Электрик сначала убеждается, что электричество к питающим проводам отключено энергоснабжающей компанией. Они проверят питающие провода с помощью тестера напряжения, чтобы убедиться, что это так.

    Ель / Кевин Норрис

  2. Открытые нокауты в коробке

    Затем электрик открывает металлические заглушки для главного служебного канала, а также для каждой ответвленной цепи, которая будет входить в коробку выключателя. Возможно, потребуется открыть еще одну выбивку для основного заземляющего провода. Выбивные отверстия представляют собой круглые металлические диски, видимые сверху, снизу, по бокам и сзади коробки, разных размеров, чтобы соответствовать каналам разного размера, которые могут потребоваться для подключения к коробке. Электрик использует долото или старую отвертку, чтобы открыть выбивные отверстия. Они могут сделать все это сразу или начать только с заглушки для основного служебного канала, а затем открыть заглушки для ответвленных цепей позже, по мере прокладки проводов отдельных цепей.

    После удаления заглушек электрик устанавливает кабелепровод или кабельные соединители в панель автоматического выключателя, закрепляя их контргайками с накаткой, навинченными на наконечники соединителей с внутренней стороны панели.

    Ель / Кевин Норрис

  3. Установка панели автоматического выключателя

    Затем электрик устанавливает панель автоматического выключателя, выравнивает ее и прикрепляет к стене с помощью винтов или анкеров, вбитых через заднюю часть панели в стену. Если отверстия не совпадают со шпильками за панелью, они могут просверлить дополнительные отверстия в задней части панели для установки или установить кусок фанеры для размещения панели.

    Если основные служебные провода входят в дом через кабелепровод, панель в это время будет аккуратно установлена ​​таким образом, чтобы кабелепровод скользил в фитинг кабелепровода, уже установленный на сервисной панели.

    Ель / Кевин Норрис

  4. Установка основных служебных проводов

    Теперь электрик протянет рыболовную ленту через главный кабелепровод, открывающийся изнутри панели, к точке входа снаружи дома, где доступны основные служебные провода. Обычно имеется три основных служебных провода: два черных «горячих» провода и белый нейтральный провод.

    Основные служебные провода крепятся к концу ловильной ленты изолентой и протягиваются обратно в панель выключателя. Может потребоваться помощник, чтобы проталкивать провода снаружи, в то время как ловильная лента вытягивается изнутри, так как это большие и жесткие провода. В панель протянуто много лишнего провода, чтобы можно было выполнять соединения в любом месте коробки.

    Ель / Кевин Норрис

  5. Подсоедините основной провод заземления

    Основной заземляющий провод — обычно довольно большой неизолированный медный провод — вводится в панель и подключается к основному заземляющему контакту. Обычно это металлический наконечник на задней части металлической панели или на конце заземляющей шины.

    Этот основной заземляющий провод обычно соединяется с заземляющим стержнем. В некоторых системах может быть дополнительный заземляющий провод, используемый для заземления металлических водопроводных труб; оба могут быть подключены к одной и той же клемме заземления на сервисной панели.

    Ель / Кевин Норрис

  6. Подключить главную служебную нейтраль

    Основной служебный нулевой провод теперь подключен к нулевой шине. Расположение нейтральной шины варьируется в зависимости от производителя панели, но она всегда расположена на достаточном расстоянии от двух горячих шин. Это серебристая планка с множеством мелких винтов и точек подключения, с одним большим отверстием для основного нулевого провода.

    Ель / Кевин Норрис

  7. Подсоедините главный выключатель

    Теперь электрик сгибает два черных служебных провода, чтобы их можно было легко подключить к главному выключателю. В большинстве панелей главный выключатель представляет собой большой автоматический выключатель на 240 вольт, расположенный в верхней части панели. Он будет контролировать всю мощность, поступающую в дом, и соединяется с обеими горячими шинами, идущими вниз вертикально через панель.

    Концы служебных проводов зачищены от изоляции, достаточной для подключения к клеммным наконечникам главного автоматического выключателя. Электрик следит за тем, чтобы не оставлять лишний оголенный провод, потому что это создает угрозу безопасности, поскольку оголенные провода могут соприкасаться с другими проводами.

    Оголенные концы двух основных служебных проводов вставляются в наконечники на главном выключателе и надежно затягиваются винтами. Теперь панель готова к установке отдельных ответвлений и их выключателей.

    Ель / Кевин Норрис

  8. Тянущие провода для ответвленных цепей

    Теперь электрик протянет провода различных ответвлений к панели. Если они попадают на панель по металлическому каналу, для их втягивания в панель используется липкая лента. Если в ответвлениях используется проводка NM, разъемы NM устанавливаются на панель, а кабели плотно удерживаются винтами, которые затягиваются на желток. В панель протянуто много проводов, чтобы обеспечить запас на ошибку; лишняя проволока будет закручена вдоль внутренних краев панели.

    На кабеле NM внешняя пластиковая оболочка кабеля срезана, так что остается только небольшая часть там, где кабель входит в панель. Для каждого кабеля электрик снимет короткий отрезок изоляции с каждого отдельного проводящего провода. Использование специального инструмента для зачистки гарантирует отсутствие повреждений металлических проводов.

    Ель / Кевин Норрис

  9. Подключение проводов заземления ответвленной цепи

    Теперь электрик подключает все зеленые и неизолированные медные провода ответвлений цепей к заземляющей шине внутри панели. Концы проводов вставляются в отверстия в сборной шине и затягиваются установочными винтами.

    Ель / Кевин Норрис

  10. Подключение ответвительных автоматических выключателей

    Автоматический выключатель для каждой ответвленной цепи теперь подключен по одному. Автоматические выключатели были тщательно подобраны, чтобы соответствовать требуемой силе тока и напряжению цепей, а также соответствовать требованиям кодекса. Электрики проходят тщательную подготовку по выбору типа выключателя, соответствующего цепи.

    Например, некоторые выключатели будут типа GFCI, другие — AFCI, а третьи могут быть комбинированными. Эти специальные выключатели будут иметь спиральный провод косички. Также будут выключатели стандартного типа, у которых нет проводов с косичками, а только наконечники для подключения проводов под напряжением.

    Установка начинается с подключения нейтрального провода цепи. В автоматических выключателях стандартного типа нейтральный провод цепи будет присоединен к нулевой шине на панели. Но на выключателях AFCI, GFCI или комбинированных выключателях AFCI нейтральный провод цепи будет подключен непосредственно к выключателю с помощью винтовой клеммы с надписью «нейтраль панели» или «белый». (Примечание: цепи на 240 вольт не имеют белых нейтральных проводов, так как оба провода цепи являются горячими.)

    Затем электрик присоединил горячий провод цепи, который будет черным или красным. На автоматических выключателях AFCI или GFCI этот провод цепи будет присоединен к клемме с пометкой «Питание нагрузки» или «Черный».

    Наконец, для автоматических выключателей AFCI или GFCI подсоедините скрученный белый провод с косичкой к нейтральной шине на панели.

    Когда все провода подключены, автоматический выключатель можно зафиксировать в гнезде на панели. Процесс может незначительно отличаться в зависимости от производителя, но обычно он включает в себя зацепление переднего края выключателя за зажимы в панели, а затем нажатие вниз, пока выключатель не встанет на место со щелчком.

    Лишняя проволока аккуратно обмотана петлей вдоль внутренних краев панели. Если оставить много лишнего, это облегчит возможный ремонт или замену в будущем.

    Ель / Кевин Норрис

  11. Завершить установку

    Крышка панели автоматического выключателя установлена, и электрик поручил коммунальному предприятию включить питание. Теперь электрик включает автоматические выключатели и проверяет, правильно ли работают все цепи в доме.

    Электрик заканчивает маркировкой панели, чтобы определить функцию каждой цепи. Это облегчит домовладельцу или будущему электрику выявление и отключение отдельных цепей при необходимости.

    Ель / Кевин Норрис

Как подключить главную панель 120 В и 240 В? Установка коробки выключателя

В США и Канаде (после NEC и CNC) распределительный трансформатор имеет 4,5–7,2 кВ на первичной стороне и понижает уровень напряжения до однофазного 120 В и двухфазного 240 В для жилых помещений. Первичная сторона распределительного трансформатора питается двумя линиями, называемыми линией высокого напряжения и нейтралью соответственно.

Вторичная обмотка имеет отвод посередине, т. е. от вторичной обмотки отходят три провода, называемые «Горячий 1» или «линия 1», «Горячий 2» или «линия 2» и «Нейтральный». Уровень напряжения между любым горячим проводом «горячий 1 или горячий 2» и нейтральным проводом составляет 120 В, а напряжение между двумя горячими проводами «горячий 1 и горячий 2» составляет 240 В. Оба уровня напряжения питания представляют собой однофазную систему питания, за исключением того, что два провода питания обеспечивают противофазное (180°) напряжение по сравнению с 120 В между источником питания и нейтралью.

Эти три провода входят в коробку счетчика, а затем подключаются к коробке главной панели. В следующем учебном пособии мы покажем, как подключить однофазные автоматические выключатели на 120 В и 240 В и загрузить их в коробку главной панели дома для жилых помещений.

Связанный пост:

  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
  • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника высокого плеча?

Содержание

Внутри коробки главного выключателя

На следующем рисунке показана типовая панель коробки выключателя для цепей 120 В и 240 В. На главную панель от счетчика энергии входят три провода, а именно:

  • Hot 1 или Line 1 = черный цвет
  • Hot 2 или Line 2 = красный цвет (только для иллюстрации)
  • Нейтральный = белый цвет

Нажмите на изображение, чтобы увеличить

Горячий 1 и горячий 2 провода плотно соединены с наконечниками главного выключателя (главного выключателя). Имейте в виду, что эти наконечники всегда активны, независимо от того, включен или выключен главный выключатель.

Главный выключатель подключается к двум шинам (Для иллюстрации эти две шины окрашены в черный и красный цвета). На шину 1 и шину 2 подается напряжение 120 В, а между двумя шинами (т. е. горячей 1 и горячей 2) напряжение 240 В.

Белая нейтраль подключена к нулевой шине, по которой проходит 0 В. Кроме того, в целях безопасности нейтральная шина соединена с шиной заземления, по которой также проходит 0 В. Имейте в виду, что все металлические коробки должны быть должным образом заземлены и заземлены в соответствии с правилами NEC.

Сюда,

  • Напряжение между горячим 1 и нейтралью = 120 В, одна фаза
  • Напряжение между Hot 1 и Hot 2 = 240 В, однофазное (напряжение с раздельной фазой)
  • Напряжение между нейтралью и землей = 0 В.

Для однофазных цепей 120 В однополюсный автоматический выключатель подключается к одной горячей шине (горячей 1 или горячей 2) и нейтрали. Для двухфазных (1-фазных) цепей 240 В двухполюсный автоматический выключатель подключается к обеим шинам, то есть к горячей шине 1 и к горячей шине 2. -Фаза, коммерческая основная сервисная панель?

На следующем рисунке показана главная сервисная панель для однофазной и двухфазной проводки 120 В и 240 В, а также установка автоматических выключателей.

Нажмите на изображение, чтобы увеличить его

Как подключить электрические цепи и выключатели 120 В

В следующем руководстве показано, как подключить 120-вольтовую однофазную коробку выключателя в доме.

Однофазные цепи 120 В обычно используются в домашней электропроводке для цепей освещения и розеток. Для этого просто установите и подключите однополюсный (15 А или 20 А) автоматический выключатель к любой из горячих шин (из горячих 1 или горячих 2) с помощью металлических направляющих, удерживающих автоматические выключатели.

Например, однополюсный автоматический выключатель установлен на горячем 1. Выход автоматического выключателя (черный) подключен к потолочному вентилятору. Точно так же нулевой провод (белый) также подключается к потолочному вентилятору. Наконец, к потолочному вентилятору подключается оголенный провод или зеленый провод с желтой полосой в качестве земли. Для включения/выключения потолочного вентилятора однополюсный выключатель следует подключать только к горячему (находящемуся под напряжением) проводу.

Используйте провод калибра 12 для 20-амперного двухполюсного выключателя 120 В. Имейте в виду, что розетку на 20 А можно установить на выключатель на 20 ампер. Другими словами, не подключайте розетку на 20 А к автомату защиты на 15 А. Для цепей нагрузки 16 А рекомендуется использовать прерыватель на 20 А, так как мощность прерывателя должна составлять 125 % от допустимой силы тока нагрузки. Проще говоря, 80% ампер нагрузки могут быть подключены к автоматическому выключателю, т. е. цепь нагрузки 12 А должна быть подключена к автоматическому выключателю MCB 15 А.

Похожие сообщения:

  • Как подключить и установить электрическую розетку?
  • Как подключить розетку GFCI?
  • Как подключить розетку AFCI?

Как подключить цепи и выключатели 240 В

В следующем руководстве показано, как подключить расщепленную фазу или однофазные выключатели 240 В в домашнем распределительном щите для жилых помещений.

Двухфазные или однофазные цепи 240 В обычно являются выделенными цепями, т. е. они должны подключаться к отдельным точкам нагрузки, таким как сушилка, плита, стиральная машина, кондиционер, водяной насос и двигатели и т. д.

Чтобы установить однофазную цепь 240 В, просто установите двухполюсный автоматический выключатель на 30 А в металлические направляющие (предназначенные для двух горячих шин), которые плотно удерживают выключатели. Два выходных провода автоматического выключателя подключаются непосредственно к точке нагрузки. Кроме того, оголенный проводник в качестве заземляющего провода подключается к точке нагрузки.

Также обратите внимание, что нет необходимости подключать нейтральный провод в цепях с расщепленной фазой 240 В (в то время как некоторым приборам также требуется нейтральный провод в цепях 240 В, поэтому, если вы не уверены, обратитесь к руководству пользователя

Имейте в виду, что для однополюсных или двухполюсных выключателей на 30 А используйте только провод калибра 10. Кроме того, не используйте выключатель на 30 А для розеток и точек нагрузки на 15, 20 или 40 А. То же самое правило применяется для двухполюсных выключателей и выключателей на 240 В, т. е. используйте выключатель с номинальным током 125 % или нагрузка должна составлять 80 % от номинала выключателя.0003

Похожие сообщения:

  • Установка однофазной электропроводки в доме в соответствии с NEC и IEC
  • Установка трехфазной электропроводки в доме – NEC и IEC

Кроме того, использование двух отдельных однополюсных автоматических выключателей для цепей 208 В или 240 В противоречит правилам. Если вы по-прежнему хотите подключить два выключателя SP как двухполюсные для цепи 240 В, выключатели обоих выключателей должны быть соединены вместе, т. е. оба выключателя SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, номинальный ток в амперах должен быть одинаковым для обоих однополюсных выключателей. Наконец, оба выключателя SP должны быть подключены к отдельным шинам, т. е. если они установлены на одной шине (скажем, горячей 1), подключенная розетка и выключатели будут находиться под напряжением с неправильным уровнем напряжения.

Полезно знать: вам нужны все четыре провода для заземленных цепей, т. е. два провода плюс заземление и нейтраль для 125-250 1-фазных, 4-полюсных, 125-250 В, 1-фазных розеток, таких как L14-30R, L14- 20R, 14-60R, 14-50R, 14-30R, 14-20R, 14-15R вилки и розетки NEMA.

Похожие сообщения:

  • Как подключить комбинированный выключатель и розетку?
  • Как подключить комбинированный выключатель и розетку GFCI
  • Как подключить комбинированный переключатель AFCI

Цветовые коды проводки:

Имейте в виду, что мы использовали красный цвет для второго провода под напряжением или синий и красный для горячих шин только для иллюстрации. Пожалуйста, следуйте национальным электротехническим нормам, т. е. цветовым кодам проводки NEC или другим применимым цветовым кодам, относящимся к общей практике или конкретной области.

В этом руководстве мы использовали цветовые коды проводки NEC + для общей практики следующим образом.

  • Черный = Hot 1 или Line 1
  • Красный = горячий 2 или линия 2
  • Белый = нейтральный провод
  • Зеленый = оголенный проводник в качестве провода заземления

Рекомендуемые цвета для проводов под напряжением в системе 240 В: черный и красный или оба черного цвета. Если в сети 240 В используется белый провод, на который подается напряжение, он должен быть закрыт черной полосой или обернут вокруг него отводом. Таким образом, его можно легко идентифицировать как горячий провод, который используется как горячий провод, а не как нейтральный провод.

Не используйте зеленый, зеленый с желтой полосой или оголенный провод для тех проводов, которые находятся под напряжением. Используйте только и только медные провода для уменьшения сопротивления и тепла вместо алюминиевых проводов в проводке коробки главной панели.

Похожие сообщения:

  • Как подключить распределительный щит с помощью УЗО (устройства защитного отключения)
  • Как подключить автоматический выключатель GFCI?
  • Как подключить выключатель AFCI?

Меры предосторожности

  • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель на главной панели.
  • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям при ремонте или установке цепей под напряжением.
  • Внимательно прочтите все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
  • Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей, чтобы найти правильный размер калибра.
  • Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.
