Подключение дифавтомата: Схема подключения дифавтомата

Схема подключения дифавтомата

Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно. Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом. Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать…

Подключение дифавтомата практически похоже на подключение УЗО, но только здесь в схеме отсутствует дополнительный автоматический выключатель. На что тут нужно обратить особое внимание при подключении дифавтомата:

1. Подключение проводов. Приходящий провод всегда подключается только на верхние контакты, а отходящий всегда на нижние. Не меняйте их местами. От этого может сгореть АВДТ и тогда побежите в магазин за новым. Если вдруг у вас не хватает длины проводов до нужных контактов, то замените провод.
2. Соблюдение полярности. На дифавтомат заводятся и фаза «L» и нуль «N». У одних производителей нулевой контакт может быть справа, а у других слева. Внимательно смотрите на корпус АВДТ, там все подписано. Буква N — это для подключения нулевого проводника. Цифра 1 — это для подключения приходящего фазного проводника. Цифра 2 — это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.
3. Следите за нулевыми проводниками. Как мы привыкли «нуль» должен быть везде общим и должен объединять все нулевые проводники. А вот  использование дифавтомата немного нарушает это правило. Запомните, что объединение нулей после АВДТ запрещено. После дифавтомата фаза и нуль ушли только в контролируемую данным АВДТ цепь и на всем ее протяжении ни с чем больше не объединяются.

Схема подключения дифавтомата

Теперь ниже давайте рассмотрим несколько схем подключения дифавтомата, которые могут встретиться в обычных квартирах.

В варианте предложенным ниже предлагается установка общего входного автоматического выключателя дифференциального тока, который будет защищать всю квартиру. Рекомендованные параметры АВДТ приведены на схеме, но учтите что у каждого разная нагрузка и нужно ее считать индивидуально.

Плюсы такой схемы:

• дешевизна, так как необходим только один АВДТ;
• необходимо немного места в распределительном щитке.

Минусы:

• при срабатывании дифавтомата обесточивается вся квартира;
• затруднен поиск неисправности (В какой линии произошла утечка? А может было короткое замыкание?)

Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии. Это самый безопасный и надежный вариант схемы распределительного щитка. Тут входной АВДТ контролирует всю сеть, а групповые дифавтоматы контролируют каждый свою цепь.

В данном варианте необходимо соблюсти селективность в выборе автоматических выключателей дифференциального тока. Групповые выбираем с током утечки 30мА, а входное с током утечки 100-300мА. Это нужно чтобы при неисправности к какой-либо цепи не сработали сразу групповой и входной дифавтоматы. Также селективность может быть достигнута с помощью применения АВДТ типа «S» (селективного). Оно имеет задержку в времени срабатывании, что дает возможность сработать только одному групповому АВДТ.

Плюсы такой схемы:

• надежность и безопасность;
• при аварии обесточивается только неисправная линия, что облегчает поиск места неисправности.

Минусы:

• дороговизна, так как дифавтоматы стоят недешево;
• необходимо много место в распределительном щитке, чтобы все это разместить;
• сложность схемы (может это и не минус).

Последняя предлагаемая схема подключения дифавтомата является почти аналогичной предыдущей схемы, но только без применения общего входного АВДТ. Многие говорят, что зачем тратить лишние средства на входной дифавтомат, так как каждая цепь уже контролируется автоматическим выключателем дифференциального тока. Плюсы и минусы такой схемы такие же как и в предыдущем варианте.

Если у Вас остались вопросы, то задавайте их в комментариях. Будем вместе разбираться что к чему.

Вот несколько фотографий, где показано наглядно подключение дифавтоматов. Это моя работа по сборке и подключению электрощитов. Для заказа разработки схемы распределительного щита и его сборки пишите запрос в любой форме на адрес Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. . Готовые электрощиты отправляю в любую точку России через транспортные компании. При заказе сборки схему разрабатываю бесплатно.

Специально для Елены ответ на комментарий №2. Схема подключения дифавтомата как делать НЕЛЬЗЯ.

Улыбнемся:

Тост:
Висел на столбе электромонтер, сжимал зубами два куска провода. Бежала мимо лиса:
— Монтер-монтер, а что это ты на проводах раскачиваешься, хоть бы лестницу поставил!
Молчит монтер, сжимает провода пуще прежнего. А лиса не унимается:
— Монтер, ты бы хоть паяльник взял, разве можно зубами?
Молчит монтер. А лиса снова:
— Монтер, ты электричество-то выключи, ведь тебя сейчас током долбанет!
Не выдержал монтер, разжал зубы да как гаркнет во все горло:
— А ну вали отсюда, дура рыжая, ты еще будешь меня учить работать!
А как разжал зубы — вниз брякнулся и ногу вывихнул. А провода разомкнулись, и во всем городе свет погас.
Так выпьем за то, чтобы не обращать внимания на советы дилетантов.

Подключение дифавтомата и установка своими руками: схема, видео, фото

• Статья
• Видео

Назначение дифференциального автомата заключается в трех основных функциях: защита от короткого замыкания, утечки тока и перенапряжения электросети. Как Вы понимаете, данное устройство представляет собой сочетание УЗО и автоматического выключателя в одном корпусе. Далее мы поговорим о том, как должны происходить установка и подключение дифавтомата своими руками!

• Выбираем способ
• Простейшая защита
• Надежная защита
• Без заземления
• В трехфазной сети
• Устанавливаем изделие
• Основные ошибки подключения

Выбираем способ

Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.

Простейшая защита

Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.

Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.

Надежная защита

Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока, короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.

Без заземления

Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.

В этом случае подключение дифавтомата осуществлялось по следующему принципу:

Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.

В трехфазной сети

Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

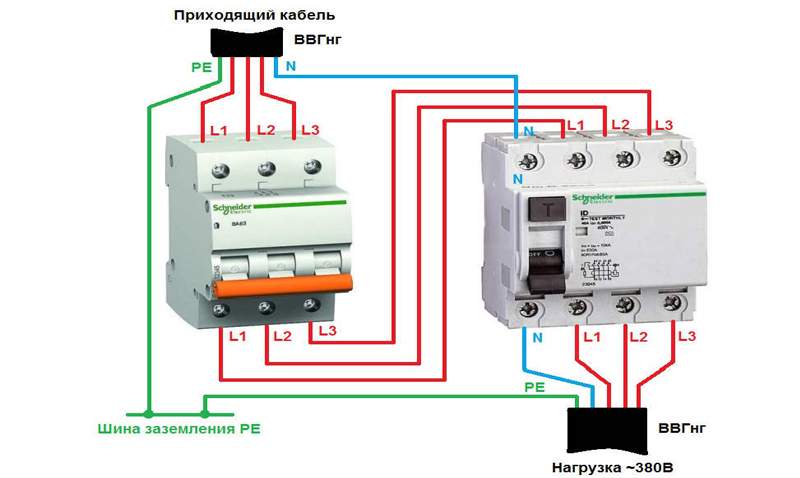

На схеме показано, как подключить трехфазный дифавтомат к сети:

Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.

Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:

Селективная схема

Устанавливаем изделие

После того как Вы определитесь со способом подключения, нужно переходить к не менее важному этапу – установочным работам. На самом деле установка диф автомата не представляет ничего сложного, главное делать все правильно и согласно инструкции. Чтобы читатели «Сам электрика» смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

1. Осмотрите корпус на наличие дефектов и механических повреждений. Любая трещина в корпусе может стать причиной неправильной работы изделия.
2. Отключите электроэнергию в доме и убедитесь что напряжение в сети отсутствует, использовав индикаторную отвертку (либо мультиметр). О том, как проверить напряжение в розетке, мы рассказывали в соответствующей статье!
3. Установите дифавтомат на DIN-рейку, как показано на фото.
4. Зачистите изоляцию на подсоединяемых жилах, для этого рекомендуется использовать инструмент для снятия изоляции, который не повредит токоведущий контакт.
5. Подключите фазные и нулевые проводники, согласно схеме, в специальные разъемы на корпусе дифавтомата. Обращаем Ваше внимание на то, что вводные жилы обязательно должны крепиться сверху.
6. Включите электропитание и проверьте работоспособность устройства.

Вот и вся технология установки дифференциального автомата. Рекомендуем использовать продукцию только от известных производителей: Legrand (легранд), ABB, IEK и Dekraft (декрафт).

Также советуем Вам обязательно ознакомиться с ошибками при подключении, которые мы предоставили ниже.

Основные ошибки подключения

Как мы уже сказали, при неправильном подключении дифавтомата к сети могут возникнуть такие проблемы, как его ложное срабатывание либо вообще полный выход из строя.

Виновниками неисправностей могут быть следующие ошибки подключения:

1. Нулевой провод на выводе из корпуса соединен с остальными нулями. Как уже было сказано ранее, проходящие токи будут провоцировать устройство на ложное срабатывание.
2. Вводные L и N заведены снизу корпуса. Такая ошибка встречается очень часто на практике, свидетельствуя о невнимательности электрика, который совершал установку. Даже на передней панели дифференциального автомата нарисована схема, согласно которой ввод осуществляется только сверху.
3. Ноль соединяется с «землей». Такой вариант иногда используют в старых домах, где применяется двухпроводная сеть. Результат неправильного подключения – ложное срабатывание защиты.
4. Провод N заведен к электроприбору напрямую (мимо защиты). В этом случае также будет происходить срабатывание.
5. В схеме присутствуют несколько диф автоматов и при этом электроприбор подсоединен фазой к одному, а нулем к другому. Результат – отключение одного либо двух сразу защитных устройств.

Наглядно увидеть ошибки Вы можете на видео ниже:

Неправильное подключение дифференциального автомата

Вот и все что хотелось рассказать Вам о том, как правильно установить и подключить дифавтомат своими руками.

Похожий материал:

• Что лучше выбрать: дифавтомат или УЗО
• Как правильно подключить УЗО?
• Устройство защиты от перенапряжения в сети
• Установка автоматического выключателя

Селективная схема

Неправильное подключение дифференциального автомата

Как подключить дифавтомат в однофазную сеть

Дифференциальный автоматический выключатель представляет собой электромеханическое устройство, защищающее электросеть от повреждения в результате коротких замыканий или высоких нагрузок. Кроме того, он обеспечивает безопасность людей, избегая поражения электрическим током при прикосновении к линии, имеющей ток утечки. Таким образом, он совмещает функции двух устройств: автоматического выключателя и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно ее выполнить, нужно соблюдать меры безопасности, а также соблюдать правила установки. О том, как подключить дифавтомат, пойдет речь в этой статье.

Контент

• Дизайн функции дифференциальных автоматов
• Установка дифальтомата в одно- и трехфазной сети
• Диаграммы подключения
  • Вводной машины
  • Индивидуальные машины
• Дифутомат в цепи без заземления

. нужно помнить при подключении дифференциальной машины?

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка дифавтомата в сеть позволяет обеспечить защиту от утечек электрического тока, перегрузок и сверхтоков короткого замыкания. Это устройство комбинированное и состоит из двух основных компонентов:

• Автоматический выключатель с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при превышении нагрузки расчетной. АБ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают — однофазную или трехфазную.

• Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальной работе сети воздействуют магнитные потоки одинаковой силы, не допускающие отключения линии. В случае утечки (утечки электроэнергии на землю) нарушается равномерность потоков, в результате чего реле переключается при обесточивании линии.

Помимо АВ и УЗО, автомат содержит дифференциальный трансформатор, а также электронный усилительный элемент.

Установка дифавтомата в одно- и трехфазную сеть

Перед началом подключения дифференциального автомата необходимо нажать кнопку «Тест» на его корпусе. Таким образом искусственно создается ток утечки, на который прибор должен реагировать отключением. Это позволит убедиться, что устройство работает правильно. Если устройство не выключается во время тестового теста, его нельзя использовать.

В бытовых однофазных сетях, где рабочее напряжение 220В, устанавливают двухполюсные АВДТ.

Подключение дифавтомата в однофазную электрическую сеть требует правильного подключения нулевых проводов: ноль от нагрузки подключается снизу устройства, а от источника питания — сверху.

Установка четырехполюсного диф. По аналогичному принципу выполнен автомат, предназначенный для защиты трехфазной сети, рабочее напряжение которой 380В. Следует учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это связано с необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ имеет маркировку 230/400В. Такое устройство может быть установлено в сети с одной или тремя фазами. Во втором случае эти устройства монтируются на потребителей, использующих только одну фазу — это может быть группа розеток или отдельные устройства.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциальной машины: АВДТ должны подключаться к фазам и нулевому проводу только той линии или ответвления, для защиты которых предназначено это устройство.

Ознакомительная машина

В этом случае дифференциальный автомат в щитке устанавливается на вводной провод. Свое название такая схема подключения дифавтомата получила потому, что устройство защищает все группы и ветки сети, к которым оно подключено.

При подборе АВДТ для данной схемы необходимо учитывать все параметры работы линии, в том числе потребляемую мощность. Такой способ подключения защитного устройства имеет ряд преимуществ, к которым относятся:

• Экономия, так как во всей сети установлена ​​одна машина.
• Компактность, так как одно устройство не занимает много места в панели.

Недостатки данной схемы следующие:

• При сбое в сети обесточивается вся квартира или дом.
• В случае какой-либо неисправности ее поиск и устранение займет много времени, так как потребуется найти ветку, на которой произошел сбой, а также установить конкретную причину проблемы.

Наглядные схемы подключения дифавтоматов в видео:

Отдельные автоматы

Данный способ подключения предусматривает установку нескольких дифференциальных АБ. Установка дифавтомата осуществляется на каждую отдельную ветку или мощный потребитель. Кроме того, перед самой группой защитных устройств размещен дополнительный АВДТ. Например, один прибор устанавливается на осветительные приборы, другой – на розеточную группу, а третий – на электроплиту.

Преимуществом этого метода является максимальный уровень безопасности, а также достаточно простое устранение неполадок. Недостатком его являются большие затраты, связанные с приобретением нескольких дифференциальных автоматов.

Дифаавтомат в цепи без заземления

Не так давно технология строительства любых зданий учитывала обязательное обустройство цепи заземления. К нему были подключены все имеющиеся в доме распределительные щиты. В современном строительстве заземляющее оборудование не является обязательным. В таких зданиях и имеющихся в них квартирах должны быть установлены дифференциальные АВ, чтобы обеспечить требуемый уровень электробезопасности. Дифавтомат в такой схеме не только защищает сеть от неисправностей, но и играет роль заземляющего элемента, предотвращая утечку электрического тока.

Наглядно про подключение дифавтоматов в видео:

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, к однофазной или трехфазной сети подключается защитное устройство, при его установке необходимо соблюдать следующие правила:

• Силовые кабели следует подключать к верхней части устройства, а провода, идущие к потребителям, — к нижней. На корпусе большинства дифференциальных АБ есть принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, так как неправильное подключение проводников с большой долей вероятности приведет к перегоранию устройства. Если кабели недостаточно длинные, их необходимо заменить или удлинить. Как вариант, устройство можно перевернуть на DIN-рейку, но в этом случае можно запутаться при дальнейшей установке.

• Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазы — L, для нуля — N. Питающий кабель обозначается цифрой 1, а отходящий кабель — 2. При неправильном подключении контактов устройство отключится. скорее всего не сгорит, но если на это не будет реагировать на проблемы с сетью.
• Во многих устройствах схема подключения предусматривает подключение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе будет постоянно отключаться питание. Чтобы не вызывать неисправностей, нулевой контакт каждого дифавтомата следует подключать только к той ветви, которую он защищает.

Процедура подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой установки и приобрели все необходимое для установки, приступайте к подключению. Делается это в следующем порядке:

• Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, так как они могут привести к неисправности устройства.
• Отключите питание домашней сети с помощью выключателя в распределительном щите.
• Проверить тестером или индикаторной отверткой контакты подключенных потребителей, чтобы убедиться в отсутствии на них напряжения.
• Прикрепите дифавтомат к DIN-рейке.
• Снимите изоляционный слой с концов соединяемого провода (около 5 мм с каждого). Для этого удобнее всего использовать бокорезы.
• Присоедините фазный и нулевой проводники: от силового провода к верхним клеммам защитного устройства, а от защищаемой линии к нижним.

После этого остается включить питание от сети и убедиться в исправности устройства.

Порядок сборки щита на дифавтоматах на видео:

Наиболее распространенные ошибки при подключении АВДТ

Если после подключения дифференциального автомата он работает при малейшей нагрузке или вообще не включается, значит его монтаж был выполнен неправильно.

Есть несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

• Подключение нейтрального провода к кабелю заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить рычаги устройства в верхнее положение.
• Подключение нуля к нагрузке с нулевой шины. При таком соединении рычаги устройства устанавливаются в верхнее положение, но отключаются при приложении малейшей нагрузки. Ноль брать только с выхода защитного устройства.
• Подключение нуля с выхода устройства вместо нагрузки к шине, а с последней к нагрузке. При таком подключении рычаги устройства можно установить в исходное положение, но как только нагрузка будет включена, АВДТ отключится. Кнопка «Тест» в этом случае тоже не будет работать. Те же симптомы будут наблюдаться, если перепутать нулевое подключение, подключив его от шины к нижнему, а не к верхнему выводу устройства.
• Перепутанное соединение нулевых проводов от двух разных АВДТ. При этом обе машины включатся, кнопка «Тест» на каждой из них будет работать корректно, но как только будет подключена нагрузка, оба устройства сразу отключатся.

• Соединение нулевых проводов от двух АВДТ. При совершении этой ошибки рычаги обоих приборов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате оба выключаются одновременно.

Разбор основных ошибок подключения на видео:

Заключение

В этой статье мы рассказали о том, как правильно подключить дифавтомат, а также разобрались с основными ошибками, которые допускают при этой процедуре. Имея это в виду, вы сможете самостоятельно установить защитное устройство, а если допущена ошибка, то легко ее найти и исправить.

Подключение дифавтомата и установка своими руками: схема, видео, фото

Назначение дифференциального автомата состоит из трех основных функций: защита от короткого замыкания, утечки тока и перенапряжения питающей сети. Как известно, это устройство представляет собой комбинацию УЗО и автоматического выключателя в одном корпусе. Далее поговорим о том, как установить и подключить дифавтомат своими руками!

• Выбрать путь
• Простейшая защита
• Надежная защита
• Без заземления
• В трехфазной сети
• Установить продукт
• Основные ошибки подключения

Выбери способ

Для начала разберемся с основными вариантами электромонтажных работ, так как домашняя проводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. Кроме того, изделие можно установить только на вводной щиток в квартире или на каждую отдельную группу проводов. В зависимости от этих условий схема подключения дифавтомата может быть несколько видоизменена, а само устройство будет иметь различную конструкцию (двухполюсную или четырехполюсную).

Итак, давайте рассмотрим каждый из способов подключения дифавтомата в щитке.

Простейшая защита

Самый простой способ установки — один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае нужно купить мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения в том, что если защита сработает, самостоятельно найти проблемную зону будет проблематично, ведь поломка может быть где угодно.

Обратите внимание, что заземляющий провод проходит отдельно, соединяясь с заземляющей шиной, к которой подключаются все РЕ-проводники от электроприборов. Еще одним важным моментом является подключение нейтрального проводника. Ноль, полученный из дифференциального автомата, категорически запрещается соединять с другими нулями сети. Это связано с тем, что через все нули будут проходить разные токи, что приведет к срабатыванию устройства.

Надежная защита

Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

Как видите, на каждую группу проводов устанавливается отдельное устройство, которое сработает только в случае возникновения опасной ситуации на его «участке ». При этом остальные продукты никак не отреагируют и будут работать в своем обычном режиме. Преимущество такого варианта подключения в том, что при утечке тока, коротком замыкании или перегрузке по питанию можно сразу найти проблемный участок и приступить к его ремонту. Недостатком такого способа установки дифавтомата являются повышенные материальные затраты на приобретение нескольких устройств.

Без заземления

Выше мы привели несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (и, соответственно, со старой проводкой) использовалась двухпроводная сеть — фаза и ноль.

В данном случае подключение дифавтомата производилось по следующему принципу:

Если и в вашем случае нет «земли», обязательно замена домашней проводки на новую, более надежную.

В трехфазной сети

Если вы решили установить дифавтомат на даче, в гараже или в современной квартире, где используется трехфазная сеть 380В, в этом случае необходимо использовать 3-х фазный автомат. По сути, схема не будет отличаться от предыдущих, если не учитывать того, что на входе и выходе из корпуса необходимо подключить четыре провода.

На схеме показано подключение трехфазного дифавтомата к сети:

Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Самый правильный вариант тот, что с заземлением и несколькими отдельно установленными устройствами.

Также рекомендуем посмотреть наглядную видеоинструкцию с правильным подключением проводов:

Селективная схема

Установка изделия

После того, как вы определились со способом подключения, необходимо перейти к не менее важному этапу — монтажные работы. На самом деле установить дифференциальную машину не сложно, главное все делать правильно и по инструкции. Чтобы читатели «ЭлектроЭксперт» смогли быстро и легко установить дифавтомат в щит, приводим следующую пошаговую инструкцию:

1. Осмотреть корпус на наличие дефектов и механических повреждений. Любая трещина в корпусе может привести к неисправности изделия.
2. Отключить электричество в доме и убедиться в отсутствии сетевого напряжения с помощью индикаторной отвертки (или мультиметра). О том, как проверить напряжение в розетке, мы рассказывали в соответствующей статье!
3. Установите дифавтомат на DIN-рейку как показано на фото.
4. Снимите изоляцию с соединительных жил, для этого рекомендуется использовать инструмент для зачистки, который не повредит контакт под напряжением.
5. Подсоедините фазный и нулевой проводники, согласно схеме, к специальным разъемам на корпусе дифавтомата. Обращаем ваше внимание на то, что подводящие провода должны крепиться сверху.
6. Включите питание и проверьте, работает ли устройство.

Вот и вся технология установки дифференциального автомата. Мы рекомендуем использовать продукцию только известных производителей: Legrand (легранд), ABB, IEK и Dekraft (декрафт).

Также советуем вам ознакомиться с ошибками подключения, которые мы предоставили ниже.

Базовые ошибки подключения

Как мы уже говорили, при неправильном подключении дифавтомата к сети могут возникнуть такие проблемы, как его ложное срабатывание или даже полный выход из строя.

За неисправности могут быть ответственны следующие ошибки подключения:

1. Нулевой провод на выходе корпуса соединен с остальными нулями. Как было сказано ранее, проходящие токи будут провоцировать устройство на ложное срабатывание.
2. Вводные L и N намотаны снизу корпуса. Такая ошибка встречается на практике очень часто, что свидетельствует о невнимательности электрика, производившего монтаж. Еще на передней панели дифференциального автомата нарисована схема, по которой ввод осуществляется только сверху.
3. Зеро подключается к «земле». Такой вариант иногда используют в старых домах, где используется двухпроводная сеть. Результатом неправильного подключения является ложная защита.
4. Провод N подключается непосредственно к прибору (прошлая защита).
