Правильное подключение радиатора отопления, боковое, нижнее, диагональное подключение

Комфорт и уют в помещениях зависит от созданного в них микроклимата. В холодное время года в его формировании участвуют радиаторы, вернее целая система отопления квартиры или дома. Мы расскажем о правильном подключении радиаторов отопления. Показать схемы подключения, виды, типы и попытаться выбрать самое эффективное подключение.

Ответы на эти вопросы необходимо получить до начала процесса монтажа, потому что переделывать всегда сложнее, чем делать. Вам интересно, или с нижним, чем они отличаются? Давайте разберемся в этом вопросе, чтобы не возникло проблем при эксплуатации.

Основные схемы подключения

Диагональное подключение

Боковое подключение

Нижнее подключение

Подключение при однотрубной системе

Подключение при двухтрубной системе

Обвязка радиаторов отопления

Вы выбрали для своих помещений стальные радиаторы. Мастера разработали схему, предложив один из способов подключения оборудования. Это важный момент. От выбранного варианта подачи теплоносителя зависит, как будут нагреваться радиаторы и поддерживаться микроклимат.

Количество тепла, которое начнет давать ваш прибор отопления, встроенный в общую систему, не в последнюю очередь зависит от предложенной схемы установки. Существует три основных варианта монтажа подающего и отводящего патрубков: диагональный, боковой и нижний.

Диагональное подключение радиатора отопления

Данный тип подключения стального радиатора отопления считается максимальным по эффективности теплоотдачи. При такой установке достигается равномерное распределение теплоносителя и оптимальный температурный градиент. Предпочитают диагональные (перекрестные) при установке длинных секционных радиаторов (число секций от 12 и более) а также при обогреве больших площадей или когда надо выжать из радиатора максимум теплоотдачи. Часто бывает что у клиента есть определенная ниша под радиатор, а таких размеров недостаточно для обогрева помещения, тогда можно пробовать для повышения эффективности диагональное подключения радиаторов.

В диагональной схеме подающий теплоноситель трубопровод монтируется к верхнему патрубку одной стороны радиатора, а к нижнему подходит отводящий трубопровод с другой стороны устанавливаемого оборудования, по диагонали. Или наоборот.

Недостатком этого типа подключения мастера считают неудобство монтажа, а потребители — неэстетичный внешний вид. Из-за этого в многоэтажных домах не практикуют диагональный монтаж. Если вы выбрали его для частного дома или при капитальном ремонте в квартире, то добиться внешней гармонии позволит прокладка трубопроводов в стене (штроба) или установка фальшстены.

Боковое подключение радиатора отопления

Это наиболее часто встречающийся вариант монтажа в городских в квартирах, потому что вертикальные контуры подачи и обратки (стояки), всегда проложены по единой системе.

При секционных моделях число секций батареи не превышает 12-ть.

Трубы идут от этажа к этажу в одном месте.

Схема бокового одностороннего подключения батареи отопления проста и предельно понятна: подающая труба монтируется к верхнему патрубку, а обратная — к нижнему. Подведение и обратка расположены на одной стороне оборудования. Такая схема энергетически эффективна и эстетически приемлема. Единственное что батарея не должна превышать 12 секций, или 1000 мм. Также есть еще разновидность седельного подключения — это когда подключение боковое но снизу (снизу по бокам).

Информация по теме: Обвязка радиаторов | Радиаторные комплекты для бокового подключения | Лучшие алюминиевые радиаторы

Нижнее подключение радиаторов отопления

Третий вариант — нижнее подключение радиаторов отопления, которое теоретически относится к схемам одностороннего монтажа. Отличительная особенность этого типа в сравнении с боковым – запрет на перемену мест подводящего и обратного патрубка. Используется в новостройках, трубопровод подводится на прямую к каждому радиатору отопления, от рспределительного отопительного щитка в корридоре.

В данный момент самый распространенный метод подключения, еще называют лучевая развязка отопления. Обвязка стального радиатора и возможность самостоятельной установки оборудования.

Подача для радиаторов с нижним подключением находится ближе к центру радиатора. Если правостороннее подключение то слева. Если левостороннее подключение то справа подача.

Информация по теме: Обвязка стального радиатора | Радиаторные комплекты для нижнего подключения |

Подключение радиаторов отопления при однотрубной системе

При однотрубной системе подача теплоносителя в радиатор и обратка возвращается в один и тот же контур, и потом последовательно теплоноситель проходит по всем радиаторам в одном контуре. Такую систему еще называют последовательной, последовательное подключение радиатора. Недостаток такой схемы, что последние радиаторы будут самые менее теплые. Данную систему обязательно надо отбалансировать с помощью преднастройки в клапанах.

Схема практически изжила себя, осталась более менее в частных домах, так как она менее затратна и легка в инсталяции.

Подключение радиаторов отопления при двухтрубной системе

Двухтрубная система отопления для радиаторов в данный момент самая распространенная, так как позволяет вести учет тепла каждого отдельного пользователя. На примере новостройки, есть общий стояк, а от него уже расходятся контура по всем квартирам. Каждый из пользователей может сам управлять подачей отопления в своем жилище. Применяется во всех новых домах и новостройках.

Грамотное решения вопроса, как правильно провести установку стального радиатора с нижним подключением, боковым или радиальным, обеспечивает еще и правильный выбор радиаторной арматуры. Она определяется мастером в соответствии с купленной моделью.

Потребители получили сегодня широчайший выбор вариантов вплоть до совершенно экзотических.

Ориентироваться при подключении приходится и на особенности самого радиатора.

От них, а не только от варианта монтажа, будет зависеть выбор .

Отопление – вид коммуникации, который имеет повышенные риски в эксплуатации. Никому не интересно мерзнуть в стужу, но еще менее привлекательным выглядит залив своей квартиры и соседей. Рекомендуем 10 раз подумать, прежде чем предпринимать самостоятельные действия по монтажу стальных радиаторов в квартирах и домах. Так как вариантов есть много, рпавильных и не правильных. Но главное, чтобы все это делал проверенный специалист. Обращайтесь к профессионалам Киевской Tепловой Компании. Предлагаем комплексное и гарантированное обслуживание в сфере водоснабжения, отопления, канализации.

Подключение батарей отопления в частном доме своими руками: схемы, фото, видео

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

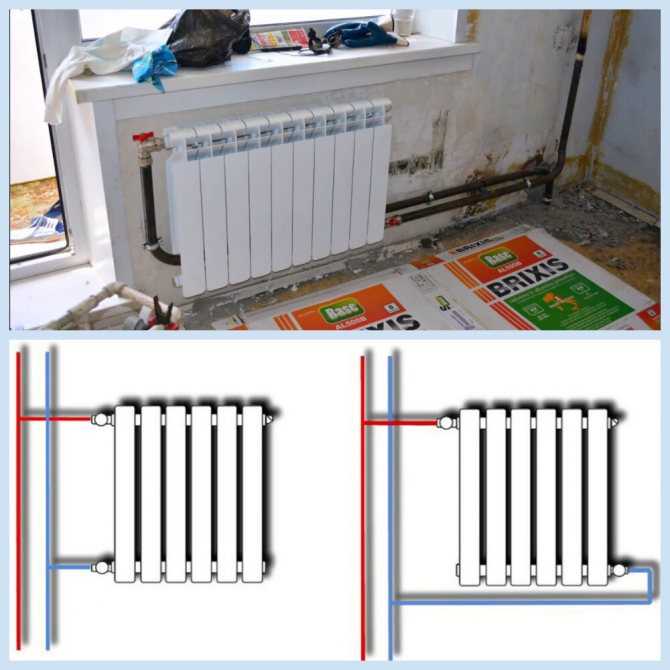

Фото 1 Примеры подключения радиаторов

Отопление в доме работает одновременно в двух направлениях:

Прогрев помещения,

Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

Между стеной и батареей – от трех до пяти сантиметров.

Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

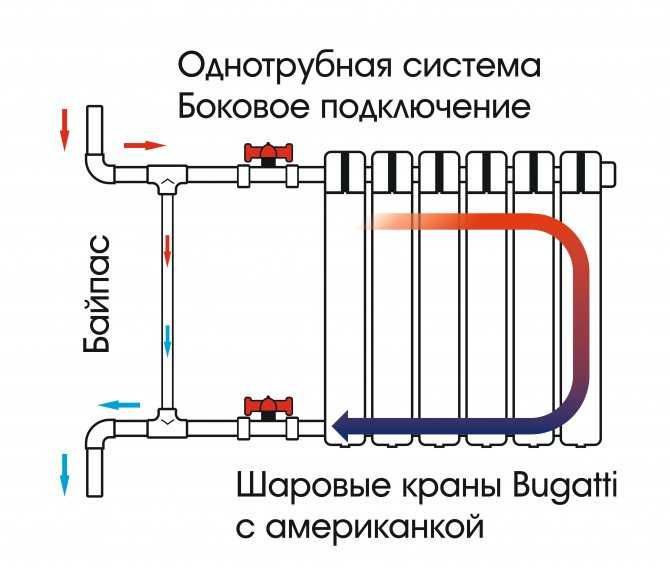

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

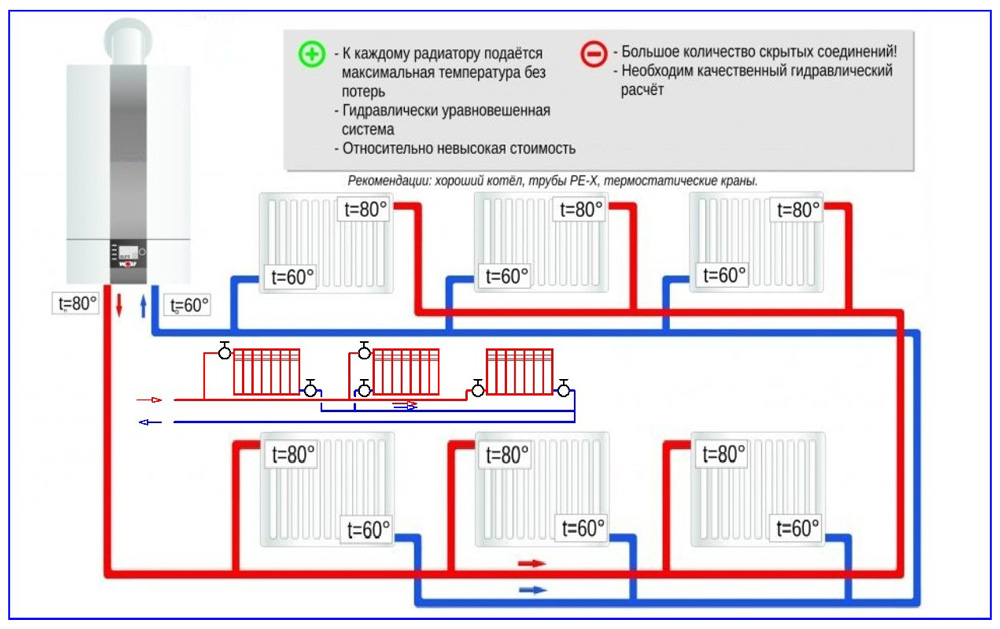

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Как отключить батарею отопления в квартире, где зимой жарко * Радиаторы и обогреватели

Пин

Твитнуть

Отправить

В этом материале мы хотим объяснить жители многоквартирных домов, как отключить батарею отопления, подключенную к сети центрального отопления. Такая необходимость может возникнуть по разным причинам в любое время года. В частном доме это не проблема, а вот в квартире, где радиаторы подключены к общей сети с соседними отопительными приборами, перекрытие батарей может привести к негативным последствиям.

При необходимости отключения радиаторов

Существует несколько ситуаций, когда необходимо перекрыть воду в батарее:

в случае возникновения аварийной ситуации, угрожающей затоплением собственного и соседнего домов горячим теплоносителем;
, если вы решили покрасить радиатор в отопительный сезон;
при необходимости замены или промывки батареи без перекрытия стояка;
нужно ограничить поступление тепла в помещение, где зимой жарко.

Примечание. Некоторые владельцы квартир практикуют отключение отопительных батарей на лето с сохранением теплоносителя. Цель – предохранить радиаторы от засорения при осеннем пуске системы, когда по трубам бежит много ржавчины. Ниже мы объясним, как это сделать правильно.

Теперь самое главное: У вас никогда не возникнет проблем с тем, как отключить радиатор от централизованной системы, если он правильно подключен с помощью запорной арматуры (шаровых кранов). Перекрыть подачу теплоносителя можно в любой момент, если возникнет такая необходимость, при этом не нарушая тепловой режим соседних квартир. Алгоритм отключения прост:

Отключите нижний, а затем верхний кран на аккумуляторе.
Если вы планируете красить обогреватель, то предыдущего шага достаточно. Подождите, пока радиатор остынет, и покрасьте.
Когда нужно заменить батареи посреди зимы, то перед снятием каждого обогревателя сбросить давление через кран Маевского. Затем вывернуть нижнюю пробку и осторожно слить воду, после чего раскрутить соединения и демонтировать устройство.

Отдельный вопрос, как правильно включить батарею отопления, чтобы в ней не осталось воздушной пробки, препятствующей максимальному нагреву поверхности и воздуха в квартире. Здесь алгоритм аналогичен: нужно открыть нижний клапан, затем верхний, а в конце с помощью крана Маевского выпустить оставшийся воздух.

Примечание. Если вы сделаете наоборот и сначала откроете верхний клапан, то рискуете оставить часть воздуха внутри секций устройства. Это не критично, но процедуру проветривания придется повторить несколько раз.

Что делать с заклинившим шаровым краном

Если шаровые краны не проворачивать годами, то они имеют свойство закисать и заклинивать. В такой ситуации не пытайтесь решить проблему физически и не насилуйте «бабочку» пассатижами или газовым ключом. Он сделан из хрупкого сплава и может сломаться. Выполните следующие действия:

Отверните фиксирующую гайку и снимите рукоятку типа «бабочка» со штока.
На большинстве этих клапанов под рукояткой находится гайка, зажимающая пластиковый сальник. Ослабьте его, повернув ключ на пол-оборота. Если гайки нет, переходите к следующему шагу.
Возьмите разводной ключ или другое приспособление, позволяющее надежно зажать лыски на прикладе. С небольшим усилием поверните его до упора.
Когда почувствуете сопротивление, поверните шток назад до упора и снова вперед, пытаясь повернуть его еще на несколько градусов. Работайте аккуратно и без спешки!
Таким образом, поверните вентиль на 90°, затем затяните гайку сальника и замените рукоятку.

Совет. Если в хозяйстве обнаружена аэрозольная смазка WD-40, нанесите ее на шток и подождите 5-10 минут перед вращением.

Будьте вдвойне осторожны при перекрытии батарей с закисшими кранами в отопительный сезон. Будете слишком торопиться и прикладывать много усилий – отломите металлический стержень или шарик, а в худшем случае лопнет гидроблок. Струя горячей воды может обжечься из трещины, что может обжечь вас. Пока вы спуститесь в подвал и перекроете трубу отопления, теплоноситель повредит интерьер помещения, а сколько сейчас стоит ремонт квартиры, вы примерно представляете.

Отключение радиаторов без запорной арматуры

Не секрет, что в большинстве квартир и по сей день стоят старые чугунные радиаторы или стальные конвекторы без запорной арматуры, что делает невозможным их перекрытие в отопительный сезон. Причем по старой схеме отопления конвекторы в многоэтажках подключаются к стоякам без прямых участков – байпасов. Поэтому при аварии с утечкой охлаждающей жидкости необходимо действовать следующим образом:

Попробуйте заменить какую-нибудь емкость для сбора горячей воды. Если струя бьет в бок, оберните прорыв плотной тканью, чтобы вода стекала по ней в ведро.
Позвоните в диспетчерскую службу вашей компании — поставщика тепловой энергии и сообщите о происшествии.
Пока обслуга добирается, дайте им доступ в подвал, найдите ключи, откройте дверь и так далее.
Попробуйте перекрыть стояк самостоятельно.

Несколько слов о том, как правильно отключить трубу отопления. Найдите в подвале тепловой пункт вашего входа и вертикальные трубы, врезанные в ствол большого диаметра или в общий коллектор. Отследить, где они собираются определить аварийный стояк и отключить его краном. Свяжитесь с кем-нибудь по мобильному телефону, кто может подтвердить, что извержение гейзера в квартире прекратилось. Не удалось найти свою трубу — закрывайте все вентили по очереди, пока не найдете нужный.

Внимание! Не пытайтесь управлять клапанами в подвале, которые застряли из-за ржавчины. Когда их невозможно закрыть вручную, лучше дождаться бригады сантехников, они найдут способ остановить подачу теплоносителя. И получится очень неловкая ситуация, когда вы ломаете основную арматуру, оставляя многоквартирный дом без тепла на время ремонта.

Также стоит рассмотреть вопрос, как отключить батарею, если в квартире жарко из-за несоблюдения поставщиком услуг температурного графика котельной. Казалось бы, при наличии вентилей проблема решается ручным закрытием кранов. А вот после понижения температуры в помещениях вентили придется открывать заново. Так надоест крутить краны задолго до окончания отопительного сезона, поэтому надо подумать, как можно отрегулировать теплоотдачу радиаторов. Варианты следующие:

по возможности установить на каждую батарею термостатический вентиль, ограничивающий поступление теплоносителя и автоматически поддерживающий заданную температуру в помещении;
красиво закрыть нагреватель глухим экраном с мелкими отверстиями, если на входах нет запорной арматуры.

Важно. Шаровой кран не является средством регулировки, он предназначен только для того, чтобы полностью перекрыть или открыть проход к теплоносителю. В «полузакрытом» режиме он не даст должного эффекта, но выйдет из строя намного раньше.

Из-за изношенных трубопроводов системы централизованного теплоснабжения славятся грязной водой, быстро забивающей неглубокие каналы. Поэтому обычные вентили с термоголовками здесь долго не проживут, нужно покупать специальные вентили повышенной пропускной способности, которые производят известные бренды Danfoss и Herz. Как поставить их на подключение к радиатору показано ниже на схеме и описано в этом материале.

Когда посреди зимы в квартире жарко и нет регулировочной арматуры, жильцам ничего не остается, как закрыть батарею в комнате декоративным экраном. Принцип прост: радиатор будет нагревать воздух внутри бокса, после чего скорость теплоотдачи резко упадет из-за небольшой разницы температур воздуха и поверхности. То есть теплоноситель будет отдавать меньше энергии, а количество горячего воздуха, выходящего из-под экрана, будет ограничено размером декоративных отверстий. Как собрать и поставить на обогреватель красивую коробку из МДФ, показано в видео:

Как отключить батареи на лето

Цель мероприятия — избежать попадания в радиаторы грязи и ржавчины, идущей вместе с теплоносителем по сети трубопроводов при осеннем пуске системы, что актуально для алюминиевых и биметаллических батарей с узкими воздуховодами. Способ простой: весной необходимо закрыть краны на штуцерах к отопителю, так как неизвестно, есть ли вода в батареях летом. Как правило, в этот период технические службы опорожняют стояки и радиаторы в многоквартирных домах, способствуя повреждению металлов коррозией.

Совет. Если у вас в квартире установлены чугунные батареи советского производства или нового образца, то о засорах и коррозии можно не беспокоиться. Чугун ценен тем, что он «дружит» с некачественным теплоносителем, а проходные сечения в нем достаточно велики, чтобы не забиваться.

Порядок события следующий:

Выберите момент, когда отопление почти не работает, но вода все равно циркулирует по трубам. Перекройте краны возле батареи (сначала нижний, потом верхний).
Когда наступит осень, дождитесь запуска системы отопления. Событие характеризуется всем известным журчанием воды в трубах.
Убедившись, что стояки прогреты, через пару дней откройте вентили и удалите воздух при помощи крана Маевского. За это время грязные примеси в теплоносителе пройдут по трубам мимо ваших радиаторов.

Еще один совет. В том случае, если вы пропустили момент опорожнения системы отопления, все равно перекройте краны на батарее. Осенью включите их через 1-2 дня после запуска системы отопления, как показано на видео:

Есть такой миф: если перекрыть краны батареи, то горячая вода после остывания уменьшится в объеме, возникнет вакуум, из-за чего ТЭН треснет. Это ложная информация, так как сжатие воды на 5-6% не создаст давления, способного разрушить металл. Чтобы чугунный радиатор вышел из строя, он должен достигать значения не менее 15 Бар, для стального потребуется более 20 Бар, а алюминиевые изделия выдерживают 30 Бар.

Вывод

Отключить батарею отопления в самой квартире очень просто, если она правильно подключена к тепловой сети и довольно хлопотно, если нет запорной арматуры. Подразумевается, что работы ведутся зимой и трубопроводы находятся под давлением теплоносителя, летом таких проблем нет. Напоследок рекомендация: снять и заменить радиаторы, выбрать теплую погоду на улице, тогда по температурному графику котельная не подает слишком горячую воду. Ремонтные работы станут удобнее и безопаснее.

Пин-код

Твитнуть

Отправить

Посмотреть видео: самая распространенная проблема кондиционера — вентилятор не включается — проблема с устройством отключения переполнения конденсата HVAC 2 января 2017 года).

Миф о резервном аккумуляторе для всего дома

Системы резервного питания на батареях в сочетании с солнечными батареями приветствуются как лучшее решение для отключения электроэнергии в целях общественной безопасности в Калифорнии, не говоря уже о нашей архаичной электросети.

Эти системы не только идеально подходят для питания дома при отключении электроэнергии, они также помогают снизить затраты на электроэнергию и предоставляют услуги по поддержке сети, когда это необходимо местным коммунальным службам. По причинам выбросов и стоимости обычные газовые или дизельные генераторы не подходят.

Поэтому неудивительно, что спрос на эти системы превышает предложение оборудования, а также доступность квалифицированной монтажной рабочей силы.

Пределы для резервного питания всего дома

Но в этом есть одна загвоздка. Нам нравится верить в миф о резервном копировании всего дома или в представление о том, что наш образ жизни не ослабеет, несмотря на огненный ад или паводок. В действительности все обстоит иначе: типичные системы резервного питания работают лучше всего, когда они спроектированы таким образом, чтобы оптимизировать емкость аккумуляторов и свести к минимуму использование крупных бытовых приборов.

Мифы часто имеют реальное происхождение: аккумуляторные системы для всего дома действительно работают для автономных приложений. По оценкам, в США насчитывается 180 000 таких домов 9.0003

Но эти дома были спроектированы для проживания вне сети: они обычно меньше по размеру и хорошо изолированы; использовать пламенное отопление с резервированием пропаном; включать активные и пассивные солнечные тепловые системы; и не имеют энергоемких систем кондиционирования воздуха, зарядных устройств уровня 2 для электромобилей или бассейнов.

Есть два фундаментальных инженерных ограничения, которые делают нецелесообразным эксплуатировать весь дом только на батарейках. Во-первых, энергоемкости типичных литий-ионных аккумуляторных систем недостаточно для питания всего дома в ночное время. Во-вторых, резервные аккумуляторные инверторы недостаточно мощны для запуска и работы многих крупных бытовых приборов.

Конечно, несколько аккумуляторов и инверторов могут устранить эти ограничения энергии и мощности. Но стоимость 20+ киловатт инверторов и 40+ киловатт-часов аккумуляторов непомерно высока для типичного домовладельца.

Более практичным подходом является разработка системы резервного питания от батарей для питания только критических нагрузок: никаких крупных бытовых приборов, таких как кондиционеры, зарядные устройства для электромобилей на 240 вольт или электрические плиты. Вместо этого всего четыре-восемь меньших контуров в доме для охлаждения, освещения, развлечений, связи и розеток.

Наш нынешний жилой фонд потребляет много электроэнергии, а из-за множества подключенных к розетке устройств новые дома часто потребляют еще больше.

Устройства с высоким энергопотреблением являются наиболее сложными для систем резервного копирования всего дома. Потребляемая мощность большого центрального кондиционера составляет 5 000 Вт, зарядного устройства для электромобилей — 7 000 Вт, электрической плиты — 10 000 Вт, насосов для бассейнов — 2 200 Вт.

Пределы энергии батареи

Итак, как долго типичная солнечная и аккумуляторная система работает ночью при работе этих более крупных приборов? Ответ: совсем не долго.

Математика проста. Если батарея разряжена до 2,5 киловатт-часов в ночное время (обычно, если батарея используется в вечернее время, чтобы максимизировать экономию собственного потребления), энергии батареи достаточно только для работы насосов бассейна в течение 60 минут, центральная Переменный ток на 30 минут, зарядное устройство для электромобиля на 20 минут или электрическая плита на 15 минут.

При включении любого из этих устройств — после относительно короткого интервала автоматического резервного копирования всего дома — батарея скоро разрядится и не сможет питать критически важные нагрузки. В лирическом выражении: Нет света. Нет телефона. Нет электромобиля. Ни одной роскоши. Как Робинзон Крузо, настолько примитивный, насколько это возможно.

Одним из возможных решений является ручное отключение нагрузки больших электроприборов во время отключения электроэнергии. К сожалению, многие отключения электроэнергии происходят днем, когда никого нет дома, или ночью, когда люди спят. Клиенты, которые пытались вручную сбрасывать нагрузки, обычно разочаровывались в своей системе резервного копирования.

Другое решение (если позволяет бюджет домовладельца и пространство на стене) – добавить вторую аккумуляторную батарею, что фактически удвоит продолжительность хранения энергии.

За последние несколько месяцев мы работали с клиентами, у которых были как хорошие, так и плохие ситуации с резервным питанием от батарей. Во время первого отключения электроэнергии в нашем районе, которое произошло примерно в 22:30, один клиент, использующий аппарат постоянного положительного давления в дыхательных путях (CPAP), разрядил свою аккумуляторную батарею примерно в 2 часа ночи (он начал храпеть, и его жена сказала ему спать на диван). Другой клиент использовал резервную систему для питания одной из субпанелей в своем доме и не осознавал, что произошел сбой питания, пока не разрядился аккумулятор.

Решение для обоих клиентов состояло в том, чтобы удалить несколько дискреционных цепей из своих резервных подпанелей, чтобы батарея работала всю ночь.

Пределы мощности инвертора

Максимальная выходная мощность аккумуляторного инвертора (в киловаттах) — вторая причина мифа о резервном копировании всего дома.

Большинство резервных аккумуляторных инверторов были разработаны для домашних электросетей на 200 ампер, что подразумевает максимальную выходную мощность переменного тока 7600 Вт при подключении к сети. При питании от батареи (которая имеет ограниченную пиковую скорость разряда) эти инверторы обычно могут обеспечивать 5000 Вт постоянной мощности или 6000 Вт пиковой мощности (около 25 ампер).

Тем не менее, мгновенный импульсный ток запуска двигателя переменного тока или насоса часто в два или три раза превышает нормальное потребление тока, а это означает, что инвертор просто не переключится в резервный режим. Даже если батарея полностью заряжена в солнечный день, кондиционер и насос бассейна не запустятся, и ни одна из критических нагрузок не получит питание.

Проектирование систем резервного питания с солнечными батареями

Несмотря на эти энергетические, энергетические и финансовые ограничения, хорошо спроектированная солнечная и резервная система может обеспечивать электроэнергию практически бесконечно. Три элемента дизайна имеют решающее значение.

Во-первых, энергоемкость аккумулятора (киловатт-часы) и мощность инвертора (киловатт) должны быть согласованы с потребностями дома в ночное время, когда аккумулятор частично разряжен. Во-вторых, количество резервных цепей должно быть строго ограничено, чтобы не допустить питания слишком большого количества небольших устройств или каких-либо крупных бытовых приборов. В-третьих, размеры солнечной системы должны быть достаточными для частичной подзарядки батареи даже в пасмурный зимний день.
