Подача и обратка на радиаторах отопления: что это и для чего предназначены

Правильное подключение радиаторов

Проверка правильного подключения радиаторов при опрессовке системы отопления

Правильное подключение радиаторов отопления означает их правильную работу. Это легко проверить в процессе опрессовки системы отопления с использованием горячего теплоносителя. Опрессовка, это финальный этап установки системы отопления, проверка правильности монтажа всех ее компонентов. Результат определяется с помощью тактильных тепловых рецепторов кожи. Дотрагиваясь до каждой батареи отопления, убеждаются в том, что она нагрета. Последовательно проверяют, равномерно ли нагреты все батареи в доме. При наличии пирометра, инфракрасного дистанционного термометра, можно использовать его. Он оказывается в особенности полезен для проверки равномерности нагревания отдельных секций радиаторов.

Обычно в системе применяют не термостаты, а более дешевый вариант регулирования температуры батарей: краны. Сантехники часто используют слово краны как профессионализм, с ударением на последнем слоге, кранЫ. Краны позволяют регулировать температуру отдельных радиаторов посредством изменения проточного сечения для отдельных радиаторов и веток системы отопления. Опытные сантехники устанавливают краны таким образом, чтобы использовать их также для продавливания воздушных пробок в отоплении в процессе опрессовки системы. Это касается как промежуточных кранов, так и воздушников, кранов Маевского или спускных кранов. Некоторые сантехники предпочитают устанавливать вместо кранов Маевского небольшие спускные краны, которые служат дольше и не «примерзают».

Если отдельные радиаторы не греются, либо не греются целые ветки системы отопления, содержащие несколько радиаторов, это как раз свидетельствует чаще всего о наличии воздушных пробок. Как убрать, выгнать, удалить воздушную пробку? Для этого иногда приходится временно отключать отдельные ветки, чтобы подать максимум давления в «неправильную ветку». В закрытой системе отопления с принудительной циркуляцией убрать воздушные пробки проще.

Самые распространенные ошибки подключения радиаторов отопления

Самой неприятной, но, к сожалению, достаточно распространенной ошибкой подключения радиаторов является обратное подключение радиаторов, неправильная схема подключения радиаторов. Подача, приток теплоносителя, воды, должна всегда, во всех способах подключения, быть сверху, насколько это возможно. А обратка, отток охлажденной воды, должен быть снизу. Если подключают ошибочно, наоборот, подача снизу, а обратка сверху, теплоотдача радиатора может снижаться более чем в два раза. Естественно, что результат такого неправильного подключения легко определяется в процессе опрессовки отопления.



Неправильное, обратное подключение радиаторов

Бесспорно, обратное подключение радиаторов является грубейшей ошибкой. Причиной может быть то, что сантехник или, что бывает чаще, мастер-универсал не может правильно определить направление движения теплоносителя в системе отопления, идентифицировать, где подача, а где обратка. Другой причиной может быть незнание базовых принципов и схем подключения радиаторов.

Второй по значимости причиной неправильного подключения радиаторов является проблема удаления воздушных пробок. Эта проблема тесно связана с уклоном труб отопления. Кратко эту проблему можно обозначить так:

— уклон подачи должен быть отрицательным или выпуклым с воздушником (или напорным баком в открытой системе) на самой высокой точке;

— уклон обратки должен быть также отрицательным или вогнутым, желательно, хотя и не всегда возможно, расположить в самой нижней точке кран для спуска теплоносителя из системы отопления.

Равномерность нагрева, как показатель правильного подключения радиаторов

В любом радиаторе отопления отдельные секции греются неравномерно, по-разному. Также каждая отдельная секция радиатора нагревается неравномерно. Вверху она более теплая, а снизу холоднее. Но эта разница должна быть невелика. Опытный сантехник сразу определит, является ли неравномерность нагрева секций или каждой отдельной секции признаком неправильного подключения радиаторов, или эта разница находится в пределах нормы, и подключение радиаторов выполнено правильно.

Следует отметить, что у чугунных батарей отопления коэффициент теплопередачи заметно ниже, чем у алюминия. Это выражается в том, что секции чугунных батарей нагреваются более равномерно, чем секции биметаллических и алюминиевых радиаторов. Это не является признаком ошибки, чаще всего радиаторы подключены правильно.

Неравномерное нагревание каждой секции радиатора, когда вверху она горячая, а внизу слишком холодная, может свидетельствовать об обратном подключении радиатора отопления, либо о том, что нижний проток забит осадками. Различное нагревание отдельных секций: обычно ближние к трубе отопления 1-2-3 секции греются, а остальные остаются холодными, также свидетельствует об обратном подключении.

Либо подобный симптом может означать, что использовано боковое подключение, и напора теплоносителя, его скорости, не хватает для того, чтобы вода проходила через дальние секции. Подобная проблема решается изменением бокового подключения на диагональное подключение радиаторов, либо добавлением удлинителя протока жидкости. Последний вариант используется для того, чтобы не менять дизайн установки радиатора.

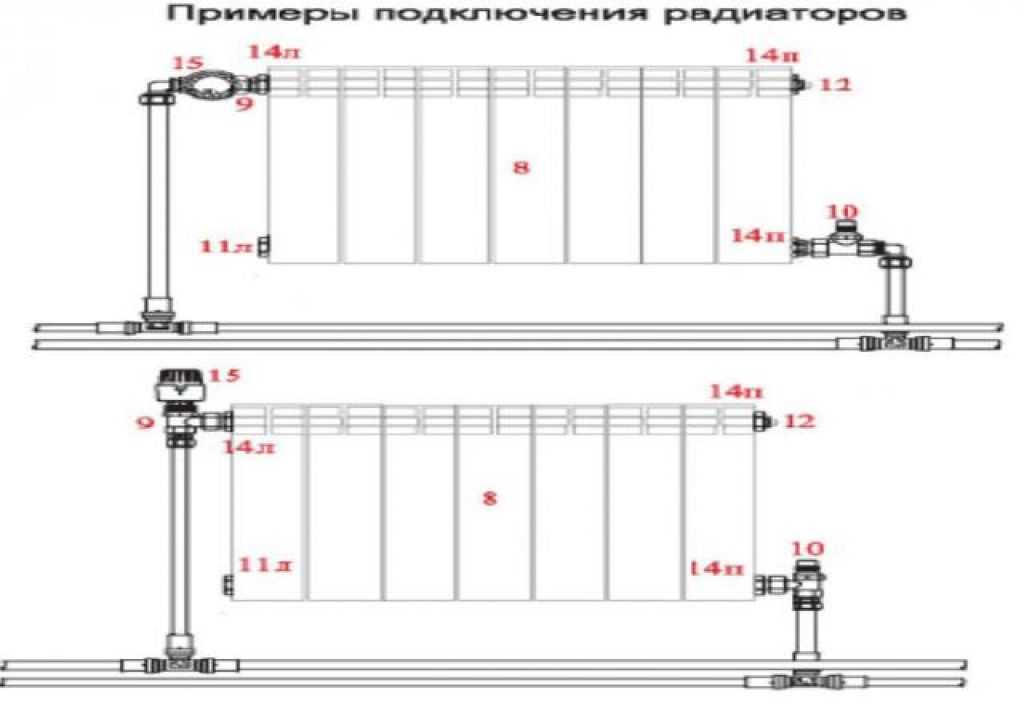

Схема подключения радиаторов отопления — как правильно выбрать нужную

Схема соединения отопления

Все специалисты говорят о том, что если неправильно воспользоваться схемой подключения радиаторов отопления, то теплопотери могут составить до 50%. Цифра удручающая, поэтому необходимо досконально разобраться в этом вопросе и дать рекомендации по поводу правильного проведения монтажного процесса.

Говоря о схеме подключения, следует иметь в виду трубную обвязку отопительных батарей.

Содержание

  1. Схемы подключения
  2. Диагональная схема
  3. Боковая односторонняя схема
  4. Нижнее подключение
  5. Заключение по теме

Схемы подключения

Существует три основные схемы:

  1. Диагональная.
  2. Боковая.
  3. Нижняя.

Рассмотрим каждую в отдельности.

Диагональная схема

На сегодняшний день это самый эффективный вариант, имеющий наибольший коэффициент полезного действия. Подача горячей воды в этой схеме производится сверху, а обратка отходит снизу. Поэтому и эффективность работы такого радиатора будет выше. Все дело в законах физики. Теплая вода, даже под действием созданного внутри давления, стремится подняться вверх. Происходит противоток тепловой энергии, отсюда и высокая теплоотдача отопительного элемента.

Если все сделать наоборот, то теплоноситель просто будет подниматься вверх с достаточно большой скоростью, оставляя мало энергии в батареях. К тому же в этом случае поток теплоносителя пойдет по пути наименьшего сопротивления, а значит, говорить о его равномерном распределении не приходится. Горячая вода пройдет по первым трем секциям радиатора и быстро уйдет в обратку. Остальные же секции будут теплыми, потому что получили меньше энергии. Специалисты считают, что такая неправильная обвязка может стоить потери тепла до 50%.

Внимание! Подключение батарей отопления диагонального типа обычно проводят в домах, где используется двух- или однотрубная система отопления.

Боковая односторонняя схема

Эффективность теплоотдачи радиаторов при этой схеме уступает диагональной. Дело в том, что подача горячей воды производится сверху, а обратка подсоединяется снизу, но с этой же стороны радиатора. Распределение теплоносителя в любом случае становится неравномерным. Опять-таки основное тепло остается на нескольких первых секциях, остальные остаются всего лишь теплыми.

Правда, сегодня инженеры придумали, как увеличить длительность поступления теплоносителя в батареи. Для этого используют специальный патрубок, который называется удлинителем протока жидкости. Это обычная стальная труба, помещенная внутрь радиатора отопления. Но это не выход из положения — ведь не всегда потребители знают о такой новинке.

Данный вид обвязки очень часто используют в домах с небольшой полезной площадью — отопительные приборы в этом случае работают очень эффективно. Однако схема будет работать лучше, если увеличить или скорость теплоносителя (установка циркуляционного насоса решит эту проблему), или его температуру.

Еще один момент — это смена подводки труб подачи и обратки. Как и в первом случае с диагональной системой обвязки, здесь также эффективность будет падать наполовину.

Нижнее подключение

Нижнее подключение

Обычно этот вариант используют в том случае, если трубопровод отопительной системы проложен в полу или под плинтусом. Среди специалистов этот способ обвязки носит название серповидного, или сидельного подключение.

Подобный вариант обвязки стал очень популярен, потому что появилась возможность спрятать трубы в стены или пол. Тем самым решаются некоторые дизайнерские проблемы, связанные с созданием внутреннего интерьера комнат. К тому же эффективность теряется не на много. Специалисты утверждают, что потери составляют всего лишь 7-10%. Для большого дома это мизер.

Но здесь необходимо учитывать количество секций в одной батарее. К примеру, если один радиатор имеет большую длину, а значит, большее количество секций, то нижняя обвязка будет эффективнее, чем боковая. Если длина батареи небольшая, то боковая обвязка будет эффективнее нижней.

У данной схемы есть подвид, который определяется конструкцией отопительного прибора. Дело в том, что производители предлагают батареи, у которых выход труб расположен не с боку, а снизу. Они направлены вертикально и смотрят в пол. Чтобы подключить такой радиатор к системе отопления, необходим специальный сантехнический узел, в который входят запорная арматура и байпас.

Заключение по теме

Как видите, подключение радиаторов отопления (схема должна быть выбрана точно для каждой системы) сопровождается разными видами обвязки. Не стоит думать, что всегда и везде лучше принимать за основу диагональный вариант. Все не так просто, как кажется на первый взгляд. Приходится учитывать множество факторов, где финансовый (экономический) играет достаточно важную роль. К тому же многое будет зависеть от общей обвязки отопительной системы.

Читайте далее:

Обратная труба, которая была подачей

Опубликовано: 27 июля 2017 г. — Дэн Фоули

Категории: Горячая вода

Отопительный бизнес может смирить вас. После более чем 25 лет обслуживания всех типов систем отопления и охлаждения мне удалось решить самые сложные проблемы обслуживания. Я начал думать, что знаю кое-что об этих системах. Каждую осень я помогаю своей команде с звонками о проблемах. Мне всегда кажется, что я сталкиваюсь с тем, что заставляет меня понять, что мне еще предстоит многому научиться. Я понял, что самоуспокоенность и поспешные выводы приведут к повторным обращениям.

Пару лет назад позвонил клиент с проблемной работой. Подрядчик с благими намерениями установил безбаковый водонагреватель для обогрева помещения и горячего водоснабжения. Хотя он, по крайней мере, изолировал ГВС от тепла помещения с помощью теплообменника, этот неправильно примененный продукт не оправдал ожиданий клиента и потерпел многочисленные поломки.

Клиент принял мою рекомендацию, и мы установили конденсационный газовый котел Triangle Tube Excellence со встроенным баком ГВС. Эта система была установлена ​​в 19Винтажный рядный дом 20-х годов в округе Колумбия с английской квартирой в подвале. В этой подвальной квартире было мало места; Excellence был выбран, так как он помещался в тесном механическом шкафу прямо на кухне (см. Фото 1).

Первую зиму система работала хорошо; жалоб и проблем с обслуживанием не было. Этой осенью, в преддверии второй зимы, клиент позвонил с жалобой на то, что радиаторы на первом и втором этажах горячие, а температура в помещении превышает заданную. Подвал находится в отдельной зоне, независимой от двух верхних этажей.

Я приехал и проверил главный напольный термостат. Радиаторы были теплыми, термостат был установлен на 70º, а реальная температура была 72º. Старые системы гравитационного преобразования с чугунными радиаторами могут накапливать много энергии. Превышение на пару градусов не показалось слишком чрезмерным. Я надеялся, что это было причиной жалобы. Надежда обычно не является хорошей стратегией устранения неполадок — и на то есть веские причины; это оказалось не причиной.

Я зашел в подвал и заметил, что там очень тепло. Термостат был установлен на 75º; температура была, на самом деле, 75º. Радиаторы были еще горячими после последнего цикла, но котел был выключен, и оба зональных клапана были закрыты. Я проверил главный напольный термостат и зональный клапан Taco ZVC, и оба проверились. Я также проверил оба зональных клапана.

Все проверили ОК, а я чесал затылок. Единственное, что я мог предположить, это то, что зональный клапан не закрывался до конца или что немного песка или припоя застряли на седле клапана, не позволяя ему полностью закрыться. Я заменил оба зональных клапана, объявил систему «исправленной» и пошел дальше.

На следующее утро раздраженный клиент позвонил мне, чтобы сообщить, что проблема не только не исправлена, но еще хуже, чем когда-либо. Это была одна из первых холодных ночей с температурой ниже 20, поэтому я знал, что котел работал большую часть ночи. Обратные звонки — это самое страшное, потому что их нельзя отложить ни на день, ни на два. Вы только что были там, а проблема все еще существует: вы должны немедленно отправиться туда.

Я очистил свое расписание и просидел в пробке Вашингтона в час пик всю дорогу до 395, чтобы добраться до дома и встретиться с клиентом, который уже дважды уходил с работы, чтобы впустить меня. На этот раз на первом этаже было 74 градуса с термостатом. установить на 70º. Радиаторы были очень теплыми, но не горячими. Опять же, подвал был сауной, с термостатом, установленным на 75 градусов, и радиаторами, очень горячими на ощупь.

Звонили из подвальной зоны, вентиль зоны был открыт. Зона основного этажа была отключена: я подтвердил, что зональный клапан был закрыт и что трубопровод непосредственно после зонального клапана был холодным. Клапан определенно не пропускал поток, когда он был закрыт. Я был в недоумении, что вызывает фантомный поток через радиаторы основного этажа.

В чем причина этой проблемы? Эта система работала больше года без проблем. Что привело к внезапному возникновению этой проблемы? Я решил притормозить, проанализировать ситуацию и задать несколько вопросов.

Что изменилось? После разговора с клиентом у меня появилась одна подсказка. Квартиру в подвале прошлой зимой не сдавали, поэтому термостат был выставлен на 60º. Только этой осенью квартира была сдана внаем, и новый жилец любил держать ее в тепле.

Еще одна подсказка: в подвале были открыты трубы. Это было преобразование старой гравитационной системы, и большие 2-дюймовые стальные магистрали были доступны под потолком подвала. Подвальные радиаторы были добавлены позже и соединены медными трубами диаметром 3/4 дюйма. Трубопровод зоны основного этажа возле котла был холодным, но в 10 футах от него была очень теплая сеть. Это противоречило логике. Что происходило?

Я проследил и пометил все трубопроводы. Отмечая возвраты с первого этажа, я заметил, что они очень горячие. Как это могло произойти? Я отследил подачу и обратку от подвального радиатора. Они были горячими, так как эта зона все еще звала. Тройник обратки из подвала входил в обратку с основного этажа, как показано на рис. 1 и фото 2. Этот тройник находился примерно в 12 футах от котла.

Когда поток достиг этого тройника, он пошел обратно через тройник и вверх через радиаторы основного этажа. Поскольку они были соединены трубами из черной стали диаметром 2 дюйма, сопротивление потоку было очень небольшим. Тройник, соединяющий две питающие сети, работал как переходник, питая остальные радиаторы. Тайна разгадана. Пока этого обратного потока было немного, его хватало для прогрева радиаторов и перегрева помещения. Мы вернулись и врезали два обратных клапана, устранив обратный поток и решив проблему. Этот обратный поток через обратку существовал с тех пор, как мы установили котел, но проявился только тогда, когда жилец подвала включил тепло.

Всегда стоит замедлиться и подумать логически, а не цепляться за проблемы или догадываться о причине. Подсказки есть, и причины очевидны, если вы потратите время на анализ фактов. В свою первую поездку я этого не сделал, и это стоило мне перезвона и раздраженного клиента.



Дэн Фоули  — президент и владелец компании Foley Mechanical, Inc., расположенной в Лортоне, штат Вирджиния. (www.foleymechanical.com). FMI специализируется на лучистых, водяных и паровых системах, а также на механических системах для больших индивидуальных домов.
