Газовая котельная в частном доме, коттедже: объем котельной, нормы размещения

Содержание:

На что ориентироваться
Перечень требований
Если котельная находится в отдельном помещении
Пристроенные бойлерные в частном доме
Если газовый котел монтируется на кухне
Отдельная постройка для котельной
Требования к дверям
Требования к вентиляционной системе
Твердотопливные и жидкотопливные агрегаты
Видео

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.

60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.

150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

Объем котельной для газового котла также регламентирован:

Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м³ (не путать с площадью).

30-60 кВт — 13,5 м³.

60-200 кВт — 15 м³.

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м³, при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м³ объема должно соответствовать не менее 0,03 м² оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.

Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.

Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.

Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

Норма объема котельной для газового котла – от 15 м³.

Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.

Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м²/ 1 м³.

Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течение одного часа.

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м³ добавить 0,2 м³ на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.

Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.

Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

Высота потолков должна быть не ниже 2,5 м.

Помещение должно иметь объем от 15 м³.

Вентиляция должна гарантировать трехкратную смену воздуха в течение часа.

В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).

Отдельно стоящая котельная должна иметь объем помещения не менее 15 м³. К полученному результату плюсуют по 0,2 м³ на каждый кВт мощности, задействованный в обогреве жилища.

Потолки. Высота – от 250 см.

Площадь остекления. Ее определяют по формуле 0,03 м²/1 м³ объема постройки.

Окно. Обязательно обладает форточкой или фрамугой.

Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.

Наличие системы аварийного отключения газа. Ее устанавливают на трубе.

Двери. Допускается использование только неусиленных конструкций на слабых петлях.

Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течение часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м³. Так как необходим трехкратный обмен, то 22,5 м³ х 3 = 67,5 м³. К полученному результату добавляют запас в 30%: выходит 87,75 м³. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.

Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.

Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.

Дымоходная труба выводится сквозь крышу или стену.

В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.

Дымоход должен иметь газонепроницаемые соединения.

Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.

Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

Требования к котельной в частном доме

При сооружении частного дома продумывается планировка буквально каждой комнаты, начиная с туалета и заканчивая котельной, и котельной, к слову, без которой не обходится ни один загородный дом, следует уделить особое внимание. Разумеется, никаких навыков дизайнера здесь не требуется, так как все предельно просто. Но, так или иначе, подход к делу требуется тщательный, так как существуют требования к котельной в частном доме, а их вы должны придерживаться. Они диктуются не только СНиПом, но и правилами техники безопасности, а не соблюдая их, вы с большой вероятностью получите штраф или даже приведете к пожару.

Важно! Все эти требования во многом зависят от технических параметров котла и другого оборудования!

Например, для электрокотлов не нужно обустраивать отдельное помещение, их можно устанавливать где угодно, но из соображений этического характера такое помещение все же должно быть. Касаемо же прочих разновидностей котлов, тоим всем нужны только отдельные помещения.

Содержание статьи:

1 Видео — проектирование котельной в частном доме
2 Требования к площади
- 2.1 Требования к объему топочной
3 Если топочная – это отдельное помещение
4 Нормы СНиП в случае отдельной топочной
5 Вентиляционная система котельного помещения
- 5.1 Вентиляция естественного характера
- 5.2 Искусственная вентиляция
6 Как нужно обустраивать дымоходы

Видео — проектирование котельной в частном доме

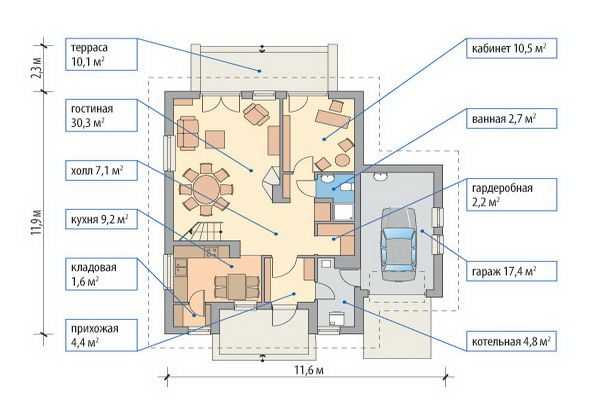

Помимо того, топочная может быть размещена в доме согласно одному из возможных вариантов.

На чердаке, к примеру.
В отдельно стоящем здании.
В малогабаритном автономном модуле.
В самом доме, в предварительно оборудованной комнате.
В пристройке.

Читайте так же, основные требования к установке газовых котлов — подробнее тут

Иными словами, котельная может быть расположена как в самом доме, так и вне его пределов. Ежели вы находитесь лишь на стадии планировку будущего жилья, то целесообразнее будет оборудовать для этих целей специальное отдельное помещение, которое будет располагаться в подвале или, скажем, на чердаке. Но если все уже готово, а вы только усовершенствуете отопительную систему (а площадь дома при этом не дает никакой возможности оборудовать топочную внутри), то идеальный вариант в таком случае – новая пристройка либо отдельное здание.

Во всех прочих аспектах отопление дома газом является наиболее экономичным, поэтому мы будем рассматривать требования к котельной в частном доме, касающиеся только лишь газового отопления.

Требования к площади

Газ – штука достаточно взрывоопасная, по этой причине при оборудовании котельной следует четко соблюдать целый ряд правил СНиПа и соответствующих служб. Если мощность газового котла не более 30 киловатт, то топочной, оборудованной отдельно, не требуется, так как он может быть установлен на кухне. Собственно, об этом – в таблице ниже.

Требования к объему топочной

Общая мощность котла, в киловаттах	Необходимый объем, в кубометрах
От 60 до 200	15
От 30 до 60	13.5
До 30 (с 30 включительно)	7.5

Также отметим, что котел может располагаться на кухне лишь при соблюдении ряда требований:

ее площадь должна быть не менее 15 метров квадратных;
стена, на которой будет размещен котел, должна быть выполненной из огнеупорных материалов; кроме того, расстояние между ними должно быть более 10 сантиметров;
потолки должны быть минимум 2.5 метра в высоту;
рядом с полом должно находиться отверстие для забора воздуха для обеспечения постоянной его циркуляции;
кроме того, нужна система вентиляции;
минимум одно окно, на котором имеется форточка;
площадь проема должна исходить из определенных требований: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления.

Узанть как расчитать мощность отопительного котла вы можете здесь

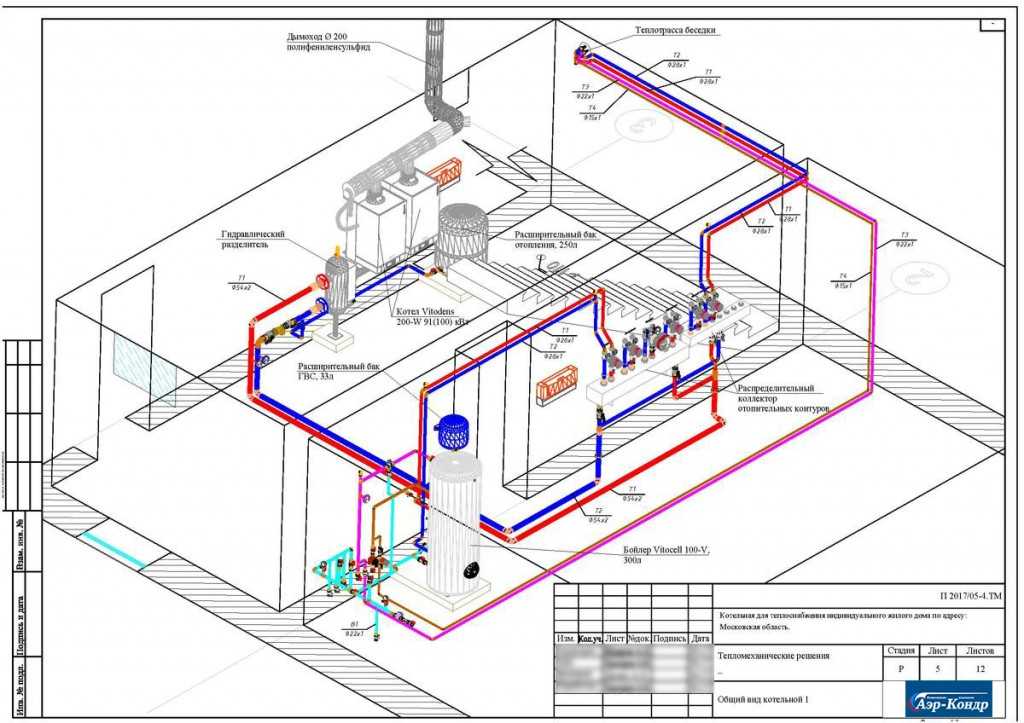

Видео — проект газовой котельной

Если стены изготовлены из горючего материала, тогда можете устанавливать прибор лишь после того, как будет проведено их оштукатуривание, но вместе с тем нужен также изолирующий экран.

Если котел имеет мощность менее чем в 30 киловатт, то стены могут иметь высоту и 2.2 метра. Но если же мощность больше, то котел нужно оборудовать в отделенном помещении. Так что предусматриваются требования к котельной в частном доме, если она (котельная) располагается отдельно.

Если топочная – это отдельное помещение

Если котельная планируется оборудоваться отдельно, она может находиться в любом месте вашего загородного дома – в подвале, в каком-либо из имеющихся этажей, в цоколе и прочее. При этом крайне важно, чтобы соблюдались не только основные требования, но и ряд дополнительных.

Огнеупорность стен, разделяющих помещения, должна составлять минимум 3/4 часа.
Освещение здесь обязано быть естественным.
Вентиляционная система должна обеспечивать замену воздуха с частотой три раза в течение часа.
Нужен отдельный выход наружу.
Котел, равно как и дополнительное оборудование, должно быть обеспеченным удобным обслуживанием.
Объем этого помещения должен быть минимум 15 кубометров.

Видео по монтажу

Основные нормы и рекомендации СНиП к системам отопления, смотрите тут

Нормы СНиП в случае отдельной топочной

Отдельно располагающаяся котельная должна размещаться максимально практично как в плане пожаробезопасности, но и в плане экономии свободного пространства.

Важно! Любой прибор, работающий на газу, при эксплуатации шумит, но если помещение с ним будет размещено автономно от дома, то беспокоиться по этому поводу не нужно.

По этой причине, если котельная будет располагаться вне дома, а где-то поблизости на территории участка, то учитывайте не только основные требования к котельной в частном доме, но и ряд вспомогательных правил.

Фундамент этого отдельного здания не должен соприкасаться с фундаментом собственно дома.
Крыша здания, равно как и стены, должны изготавливаться исключительно из огнеупорных материалов.
В составе бетонного раствора, используемого при строительстве, в обязательном порядке должен находиться песок.
Отопительный котел нуждается в отдельном фундаменте. При этом важно, чтобы из-за этого прибор не слишком возвышался над уровнем пола – не более 20 сантиметров.

Более того, туда, где планируется установка отопительного прибора, следует провести канализационную магистраль, дабы при необходимости владелец всегда смог выпустить теплоноситель из системы.

Смотрите так же наше руководство о том как своими руками сделать обвязку котла

Вентиляционная система котельного помещения

Чтобы отопительный прибор функционировал максимально эффективно (а принцип его работы, еще раз напоминаем, основывается на сгорании газа и следующего за этим выделения тепла), нужно, чтобы в помещение постоянно поступал свежий воздух, крайне необходимый для удаления продуктов сжигания топлива. В большинстве случаев для того, чтобы воздухообмен в котельной достиг необходимого уровня, достаточно обычной естественной вентиляции. Ветхие двери и оконные коробки, а также ряд других мест, где по той или иной причине имеются щели, обеспечивает вполне достаточный объем свежего воздуха. Но если всего этого не хватает, так как помещение герметизировано, то желательно присмотреться к возможности оборудования дополнительной вентиляционной системы. А если этого не сделать, то продукты горения так и будут оставаться внутри комнаты, оставляя после себя следы в виде сажи и копоти на всех поверхностях. Более того, непривлекательная внешность топочной – это лишь наименьшая проблема, которая постигнет вас при отсутствии должной вентиляции.

Вентиляция естественного характера

Если мощность отопительного прибора не будет превышать 30 киловатт, то для монтажа естественной вентиляции необходимо попросту просверлить в стенах дыры 10-15 сантиметров и установить в него пластиковую трубу соответствующего размера – так мы сделаем своего рода канал-воздуховод. Остается лишь самая малость: защитить этот канал от проникновения насекомых и попадания мусора в него. Для этого мы можем использовать обычную сетку, изготовленную из железа либо пластика. Кроме того, внутреннюю часть канала нужно обеспечить клапаном обратной тяги, необходимым для того, чтобы воздух выходил из помещения. Аналогичным образом нужно оборудовать и вентиляционную вытяжку, к тому же, ее при выходе следует защитить от атмосферных осадков.

Но в каком месте лучше разместить приточное отверстие? Что говорят нам по этому поводу требования к котельной в частном доме? Говорят они следующее: такое отверстие должно располагаться рядом с топливником, снизу. При этом свежий воздух будет поступать непосредственно в сжигающую камеру, но не витать по всему помещению топочной. Вытяжку же лучше оборудовать сразу над прибором, ведь продукты сжигания, как известно, будут подниматься вверх.

Искусственная вентиляция

Не во всех случаях имеется возможность оборудовать естественную вентиляцию. Ведь она во многом зависит от погодных условий, да и контролировать ее работу вы никак не сможете. Тогда лучше прибегнуть к другой ее разновидности – вентиляции искусственного характера.

Важно! Главные элементы подобной конструкции – вентиляторы, подбирать их следует исходя из того, какой максимум расходуемого воздуха нужно котлу, прибавив к этому еще 30 процентов.

Собственно, по вентиляции у нас все.

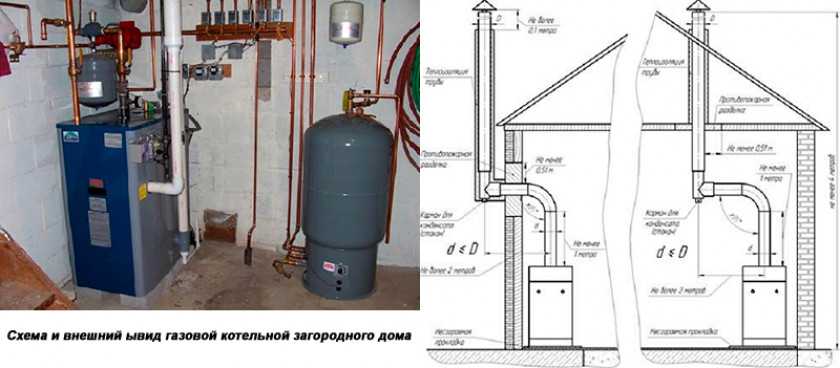

Как нужно обустраивать дымоходы

Дымоходы – это, пожалуй, одна из важнейших составляющих любой отопительной системы. Если не будет дымохода, то дым и другие продукты горения будут деваться – куда? Правильно, никуда, они останутся в помещении, а допустить этого мы никак не можем. К тому, как обустраивать дымоходы в топочных помещениях, есть собственные требования, и если вы не будете придерживаться их, то сулите себе неприятности с безопасностью работы отопительного котла, менее серьезные, чем в предыдущих вариантах. Итак, ниже приведены основные требования к обустройству дымохода (в большинстве своем они взяты из СНиПа).

Диаметр трубы, использованной для дымохода, обязан быть в точности таким, какой указан в техпаспорте отопительного котла.
Ограничено и количество изгибов/поворотов дымохода – их должно быть не больше трех.
Ограничивается и высота дымохода. Так, он должен быть выше крыши не более чем на пять метров.
Также срез его не должен располагаться ниже уровня самой крыши, ибо в противном случае через него будет подсасываться воздух.
Труба должна иметь цилиндрическую форму. Она должна быть сделанной исключительно из металла, в ней должны быть специальные отверстия, дабы было удобно проводить чистку.
Запрещается устанавливать на дымоходе зонт или любое другое защитное сооружение.
Сечение также должно соответствовать требованиям, которые предъявляет конкретная модель агрегата.
Он должен быть газонепроницаем. Нельзя, чтобы продукты сжигания топлива, от которых мы хотим избавиться, будут все же попадать в котельную.
В стене нужно проделывать сразу два отверстия. Первое из них предназначается непосредственно для дымохода, а второе, несколько ниже, для техобслуживания конструкции.

Подробнее о том как сделать монтаж дымохода для газового котла, читайте тут

Вся информация была взята из того же СНиПа, притом с учетом нововведений 2008-го года.

В качестве заключения

Требования к котельной в частном доме, а конкретнее, к дымоходу, вентиляционной системе, площади, объему помещения, должны предельно строго выполняться. Невыполнение любого из них может стать причиной пренеприятнейших последствий, даже трагических. Помните это.

7 советов по оборудованию котельной в частном доме: требования и нормы

Наталья | 17.03.2018 | Отопление | 19 165 просмотров | 2 комментария

Содержание статьи

Повезло тем, кто умеет подключаться к общей системе отопления и не знает лишних проблем. Если дом находится в районе, где нет центрального отопления, вам нужно будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и какое топливо на ней будет работать, зависит от очень многих факторов. Попробуем разобраться во всех нюансах и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к таким помещениям.

№1. Типы котельных по расположению

Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но тем не менее они предоставляют нам право выбора в вопросах типа котельной топливо, размер и расположение печи.

По типу размещения в частном доме котельная :

встроенная в дом . В этом случае все оборудование размещается в одной из комнат дома (обычно это кухня или коридор). По простоте и дешевизне обустройства это оптимальный вариант, но он сработает только в том случае, если вы планируете использовать маломощный компактный котел. При этом не рекомендуется использовать газовый котел с надувной горелкой из-за высокого шума, а оборудование, работающее на дизельном топливе, может доставить массу неудобств из-за резкого неприятного запаха;
в пристройке или в отдельной комнате дома . Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую котельную обкладывают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная примыкает к жилому помещению, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
отдельно стоящее здание . Все оборудование может быть полностью вынесено в отдельное небольшое здание, оборудованное по всем нормам и правилам. Он будет подключен к дому через теплотрассу. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют при использовании газового котла большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
блочно-модульная котельная . Все оборудование в этом случае размещается в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

В идеале нужно продумать расположение котельной на этапе проектирования дома . Если дом уже возведен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к оборудованию котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах Миг-Плюс занимается монтажом котельных: с 1997, специалистами компании введено в эксплуатацию более двухсот жилых и производственных объектов. Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию.

№2. Основные элементы котельной в частном доме

Хорошо, если дом небольшой, и проблемы отопления и ГВС можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно — потребуется целый комплект снаряжения, который может состоять из набора следующих элементов:

котел — сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Отдельный случай – электрические котлы. В некоторых случаях установить сразу два котла , чтобы обеспечить частный дом полной энергонезависимостью;
котел . Если используется одноконтурный котел, то для нагрева воды для ГВС придется использовать бойлер;
расширительный бачок . В этот бак будет поступать вода из системы отопления, если давление в нем повысится. Таким образом трубы и радиаторы защищены от прорыва;
аккумулятор тепла . Его не всегда устанавливают, несмотря на то, что это очень полезный элемент. Перегретый теплоноситель накапливает в этом баке «лишнее тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
распределительный коллектор . Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
циркуляционный насос . Необходим только в системах, где теплоноситель циркулирует принудительно;
дымоход . Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
охранно-контрольная группа — комплект приборов, контролирующих температуру и давление в котле и системе. Также сюда могут входить датчики, следящие за состоянием воздуха в котельной;
автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
трубы по которым вода от котла поступает к радиаторам;
фильтр Необходимо очищать воду перед поступлением в бойлер и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе вскоре оборудование может выйти из строя.

Не обязательно использовать все эти элементы — их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

№3. Виды котлов для котельной

Именно от того, какой тип котла будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают :

газовые , работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Лучший выбор для большинства частных домов;
твердотопливные (уголь, дрова, торф, брикеты) в плане эксплуатации более экономичны, но придется постоянно следить за системой и подбрасывать топливо;
мазут (дизель). Такие котлы обычно устанавливаются там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
Электрокотлы самые безопасные, удобные и тихие, но и самые дорогие. Отапливать ими весь дом накладно, но как резервный источник тепла они годятся.

По способу установки котлы бывают:

настенные;
для наружного применения.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и др. В таком исполнении выпускаются котлы до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели часто более чувствительны к водным условиям. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что необходимо учитывать множество параметров. Чтобы примерно понять, какой мощности потребуется оборудование, можно воспользоваться правилом, согласно которому на каждые 10 квадратных метров дома нужен 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то к мощности добавляют еще 10%. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

Номер 4. Котельная в частном доме: требования безопасности

То, что котельная является объектом повышенной опасности, в пояснении не нуждается. Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

Общие требования к котельной в частном доме :

Стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
при установке котла на пол необходима бетонная стяжка, также пол можно покрыть листом металла;
при установке настенного котла участок стены должен быть облицован плиткой или покрыт листом металла;
В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не относится только к топливу, которое будет храниться особым образом;
Вокруг котла должно быть оставлено достаточно места, чтобы к нему был легкий доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше сделать компоновка котла и других элементов;
дверь, ведущая из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП на котельные II-35 -67, Свод правил проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Неправильная установка и эксплуатация газовых котлов может привести к пожару или даже взрыву

При установке газового котла необходимо учитывать следующие особенности:

помещение, в котором будет располагаться все оборудование, должно находиться на не менее 6 м на участке ² ;
высота помещения не менее 2,5 м;
объем помещения — 15 м ³ и более;
Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;
минимальный размер оконного проема 0,03 м ² /1м ³ помещения;
наличие подиума для напольного котла высотой не менее 5 см;
1 м свободного пространства должно оставаться перед котлом ² , между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
принудительная вентиляция и канализация;
ширина дверного проема не менее 80 см, дверь открывается наружу;
для котлов мощностью более 350 кВт необходимо строительство отдельного здания;
если котельная находится в пристройке, то необходимо, чтобы она была у глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не значит, что необходимо выполнять все общие требования.

Котлы с твердотопливным котлом

При этом необходимо учитывать следующие требования:

расстояние от котла до ближайших стен и предметов от 10 см;
на каждый 1 кВт мощности необходимо предусмотреть 8 см ² оконный проем;
дымоход по всей длине должен иметь одинаковый диаметр и как можно меньше поворотов;
внутреннюю поверхность дымохода можно оштукатурить, но это не обязательно;
в дымоходе должно быть специальное отверстие для его обслуживания;
для котлов, работающих на угле или дровах, площадь котла должна быть не менее 8 м ² ;
при использовании угольного котла скрытой проводки, так как угольная пыль взрывоопасна;
пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
Стены из недостаточно пожаробезопасных материалов обшиваются листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Перечень требований следующий:

в котельной, а лучше вне ее, необходимо разместить металлический толстостенный бак объемом не менее 1,5 м ³ . Из него топливо будет поступать в бак котла. Доступ к резервуару должен быть свободным;
Расстояние от горелки котла до противоположной стены должно быть не менее 1 м.

Котельная с электрокотлом

Электрокотел Не сжигает топливо, не шумит и не пахнет. Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

№ 5. Требования к дымоходу котельной

Продукты сгорания газового, жидкотопливного и твердотопливного котла должны быть отведены за пределы котельной с помощью дымохода. При проектировании и обустройстве учитывайте следующие нюансы:

дымоход должен быть выше уровня крыши . Это обязательное условие нормальной тяги;
В качестве материала дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
независимо от материала должно быть предусмотрено отверстие для ревизии и очистки;
если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
Рекомендуется, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

№ 6. Требования к вентиляции котельной

Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

Вентиляция котельной может быть совмещена с общедомовой приточной вентиляцией;
необходимо обеспечить 3-кратный воздухообмен за 1 час, т. е. если объем котельной 15 м ³ , то за час в нее должно поступать 45 м ³ воздуха. Необходимо поддерживать процесс горения, часть его необходима для волочения;
для организации естественной приточной вентиляции в стене напротив котла делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
если котельная представляет собой отдельное помещение, то вентиляцию можно организовать за счет наличия жалюзи внизу входной двери. Даю 8 см на 1 кВт мощности котла ² вентиляционная площадь;
при использовании общедомовой вентиляции размер отверстий рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см ² отверстий;
принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле. При использовании газовых и дизельных котлов вентилятор размещают в корпусе, чтобы не произошло воспламенение.

Номер 7. Модульные котельные

Если в доме не удается найти подходящее помещение для котельной, пристройка выглядит неэстетично, а построить отдельное здание нет возможности, можно использовать специальную модульную котельную номера. Они производятся в готовом виде, имеют весь набор необходимых элементов, поэтому установка занимает минимум времени.

Модульная котельная представляет собой металлическую емкость длиной не более 2,5 м. Стены в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для обогрева помещений объемом до 1300 м ³ (при высоте потолков 2,7 м это около 480 м ² ) В зависимости от того, какой тип котла используется, в качестве топлива используется дизель, уголь, дрова и т.д.

Трехслойная металлическая труба с утеплителем ведет от модульной котельной к дому. Стандартная длина 6 м, но может быть увеличена. Монтаж такого оборудования прост. Его просто нужно установить возле дома (при необходимости то котельную можно перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Обычно такое оборудование обеспечивает резервное питание.

Наконец

Приступая к проектированию котельной, внимательно изучите всю законодательную базу. Если вы планируете использовать мощное оборудование, то лучше доверить подготовку проекта специалистам. Если оборудование не отличается особой мощностью, то собственноручно составленный проект желательно показать профессионалу. Консультация регулирующих служб не будет лишней.

Теги:Котел отопительный

Нормы проектирования котельной в частном доме

1. Куда поставить котел

Первый вопрос, который возникает: куда поставить котел? Нужна ли ему отдельная комната, или кухня подойдет?

Размещение установки зависит от ее мощности, а мощность, соответственно, от размеров загородного дома. Например:

На кухню можно поставить до 60 кВт,
до 150 кВт в отдельном помещении на любом этаже,
до 350 кВт на цокольном или первом этаже в отдельно стоящем здании.

1 кВт обычно достаточно для обогрева до 10 квадратных метров частного дома. Начните с этих цифр, хотя на них могут сильно влиять и другие факторы, например материал, из которого сделан дом.

Если котел предполагается разместить на кухне, для него потребуется помещение не менее 15 куб.м, с высотой потолков не менее 2,5 метров. Для кухни нужно распашное окно, открывающееся наружу, обязательно с фрамугой или форточкой (чтобы быстро проветрить, что получилось), оно должно быть светлым и четким. Вода и канализация подключены к котельной, но для кухонь это обычно не проблема.

Также воздух на кухне необходимо «обновлять» три раза в час, то есть нужна вентиляция.

Настенные котлы подвешивают на стене на расстоянии не менее 10 см от других стен, материал, на котором монтируется установка (материал стен), должен быть по возможности негорючим, или трудновоспламеняющимся, или в самом минимум, хорошо экранированные негорючими материалами или штукатуркой слоем 5 см и более. В качестве противопожарного экрана часто используется листовая сталь: над котлом она должна выступать на 70 см, по бокам и снизу не менее чем на 10 см.

Подведем итог: если ваша кухня достаточно просторная, хорошо проветриваемая, имеет окно и приток свежего воздуха, а также стены из негорючих материалов, то проблем нет, и котел до 60 кВт можно установить в ней без ненужные заботы и заботы. Что делать, если хочется или нужна отдельная котельная, — в следующем пункте.

2. Котел в отдельном помещении

Многие закладывают котельную как часть проекта дома, и это очень удачное решение при условии соблюдения всех требований СНиП.

От остальной части дома котельная с установкой до 200 кВт должна быть отделена стеной из шлакоблока, кирпича или бетона, с пределом горения 0,75 часа. Объем воздуха в помещении должен быть не менее 15 кубометров, высота потолков — 2,5 метра, обязательно окно с форточкой или фрамугой и качественная вентиляция, обновляющая воздух три раза в час. Словом, требования примерно такие же, как и при установке бойлера на кухне.

При этом котельная мощностью от 150 кВт до 350 кВт должна иметь собственный выход на улицу, то есть либо в подвал, либо на цокольный этаж. Он должен быть включен в проект дома.

Есть еще один важный момент: двери, ведущие в дом, должны быть армированными и противопожарными, металлическими, а двери, ведущие из дома (если топочное помещение имеет собственный выход) — слабоармированными. Логика проста: при взрыве волна выдавит «хлипкий» ящик на улицу, а не повредит дом или людей в нем.

Но предположим, что дом строился без специального помещения, и возникла необходимость его получить. Пристроенная котельная должна быть, по сути, отдельным зданием с собственным фундаментом и четырьмя стенами, выполненными из негорючих материалов — кирпича, бетона и т. д. Расстояние до ближайшего окна должно быть не менее одного метра. Все остальные требования к помещению сохраняются.

3. Отдельностоящие котлы

Наконец, третий момент: размещение котла в отдельном здании на некотором удалении от частного дома. Есть смысл, если котел достаточно мощный, свыше 200 кВт, но иногда организовать такое устройство удобнее. Например, популярный вариант — блочно-модульная котельная, которую собирают в заводских условиях, заводят и подключают к системам отопления коттеджа. Быстро и просто, и даже дешевле, чем строительные работы.

В остальном требования основные:

негорючий материал,
объем 15 куб.м,
высота потолков 2,5 метра,
Окно, открывающееся наружу, с фрамугой или фрамугой,
пьедестал-фундамент под котел, возвышающийся над уровнем пола на 15 см,
система аварийного отключения, одним словом все должно быть автоматизировано и защищено,

Вентиляция

, которая обновляет воздух три раза в час.

Обычно к отдельно стоящим котлам предъявляются особо строгие правила, в случае нарушения которых разрешение просто не будет выдано (это логично, т.к. отдельно стоящие котлы являются достаточно мощной установкой).
