Перфорированный уголок для откосов: Перфорированный уголок для штукатурки: советы профессионалов!

Штукатурный уголок – как выбрать и использовать правильно

Штукатурка часто сопровождает отделку помещений, и как правило представляет из себя несложную процедуру. Но обрабатывать углы — задача не из простых, поскольку для этого нужно использовать специальную технологию

Зачем штукатурят поверхности

Стены и их границы часто пестрят неровностями, которые кроме как штукатуркой ничем не заделать, ведь только она по свой структуре близка к материалу стен, и на нее также легко клеятся обои и укладывается плитка. Конечно, можно, к примеру, поклеить обои и на «дырявую» стену, но в тех местах, где на стене «дырки», будет либо углубление либо воздушный карман, в любом случае ровными обои не получатся. С плиткой же все обстоит еще хуже — она будет попросту отваливаться.

Для чего нужен уголок

Штукатурка ровных поверхностей не составляет труда — всего-то нужно «стрельнуть» раствором и выровнять его с плоскостью стены. Совсем другое дело — обработка углов, ведь сколы и трещины на углах практически нереально залатать обычными средствами, поэтому  здесь потребуется использовать специальный инструмент — штукатурный уголок.

Как он работает

Вкратце его принцип действия таков — при помощи согнутой длинной металлической или пластиковой пластины, которая устанавливается на угол, создавая там ровную поверхность, формируется основа, которая уже затем будет обрабатываться раствором. Отверстия же нужны для того, чтобы через них свободно проходила смесь ( в обоих направлениях), то есть, чтобы недостатки заполнялись, а избыток выходил наружу, кроме того нанесение на изделие отверстий ( перфорация) уменьшает его массу, благодаря чему снижается нагрузка на раствор и повышается сцепление.

Можно ли сделать угол без уголка?

По большому счету, да. Но нужно понимать, что угловая накладка используется не только для того, чтобы сформировать стык поверхностей стен, но и для того, чтобы усилить его, сделать устойчивым к механическим повреждениям. Без накладки ваш угол растрескается от малейшего толчка, и если речь идет о квартире, то придется штукатурить его заново уже где-то через пол года. Отделку без накладок применяют тогда, когда нет совершенно никакой угрозы ударных нагрузок, что встречается крайне редко.

Существует ли разница между тем, какой уголок применять?

Несомненно разница есть, ведь они, как и любой другой товар, различаются по качеству. Существуют дешевые алюминиевые и дорогие стальные уголки, а есть и пластиковые. Конечно, от рода материала зависит прочность всей конструкции, поэтому, если вы хотите, чтобы стена продержалась не один десяток лет, следует отдать предпочтение более качественному дорогому уголку, к тому же сталь очень хорошо держит удары, и не раскрошится от малейшего толчка.

Как выбрать

В основном их делают из пластика и из металла. Рассмотрим характеристики и назначение каждого типа изделий.

Металлические

Металлы чувствительны к воздействию щелочных и кислых сред, поэтому их применяют преимущественно тогда, когда в качестве материалов для отделки используется латекс, гипс или акрил.

• Алюминиевые. Накладки из этого материала наиболее дешевы и распространены. У них неплохая коррозийная стойкость, в силу своей легкости, они хорошо приклеиваются к стене и не смещаются в процессе работы. Но, так как алюминий — очень мягкий металл, его ударопрочность и сопротивляемость механическим повреждениям минимальна. Это может привести к тому, что от слабого удара не только потрескается штукатурка, но и погнется уголок, а значит, придется проводить уже не косметический ремонт, а основательный, с заменой всей накладки. Вот почему алюминиевые уголки не используют там, где существует повышенный риск ударной нагрузки на стены, например на предприятиях, в погрузочных цехах или в магазинах. Там, где работники часто бьются об углы, следует использовать сталь.
• Оцинкованная сталь не так распространена, поскольку она значительно дороже, чем алюминий, но при этом обладает более высокими прочностными характеристиками. Благодаря этому уголки из стали очень хорошо держат удары и не сгибаются даже от весьма масштабного столкновения, однако этот металл тяжелее алюминия, поэтому технология установки стальных уголков несколько другая. Необходимо учитывать, что из-за своей массы накладка будет отклеиваться или сползать вниз. Кроме того важно не повредить оцинковку, потому что она оберегает сталь от ржавения. Торцевать изделие следует специальными ножницами по металлу, и не в коем случае не болгаркой, чтобы через несколько лет ремонт не пришлось делать заново.

Формы накладок из металла

Внешний вид изделия может быть совершенно разным, в зависимости от целей ремонта, но в основном — это просто полоска стали или алюминия, согнутая под прямым углом, в которой просверлено множество небольших отверстий. Толщина же накладки невелика — чуть больше, чем пол миллиметра. Такие простые уголки применяют для сухой штукатурки, а если в процессе присутствует влага, используют дополнительную металлическую сетку, которая повышает сцепление со стеной за счет того, что с изделием контактирует больше раствора. Из металла очень редко делают закругленные уголки, потому что, как правило, требуется, чтобы радиус кривизны можно было менять, а в случае с такими прочными материалами это просто невозможно.

Изделия из пластика

Пластик по своим прочностным показателям уступает металлам, и даже алюминию, поскольку , если последний от удара просто гнется, не вызывая дальнейшего разрушения штукатурки, то пластик же сразу трескается. Для того, чтобы добиться хоть какой-то прочности изделия, уголок приходится делать толстым, а штукатурку, соответственно, наносить тонким слоем. Однако у него есть преимущество в помещениях с высокой влажностью — он совершенно не боится коррозии, поэтому обычно его применяют именно в таких случаях.

Кроме того из пластика гораздо легче сделать криволинейный уголок ( конечно, с точки зрения геометрии, это уже будет не уголок, а дуга, но называют его все равно так) с произвольным переменным радиусом изгиба. Ведь пластик очень податлив, а алюминиевую накладку согнуть тяжело в силу большой длины. А изделия с регулируемой величиной угла для пластика вообще типичное явление, поскольку он очень легко сгибается, не нарушая целостности конструкции.

Химическая инертность пластиковых уголков

Поскольку пластик очень плохо вступает в реакции с другими веществами, его выгодно применять в помещениях, где используются реактивы или, например, на химических производствах. Так как воздух в этих местах содержит определенную концентрацию щелочей и кислот, они также впитываются и в стены, негативно воздействуя на материалы. Как правило металлы под штукатуркой приходят в негодность уже через несколько лет.

Уголок из какого материала лучше подойдет для деревянной стены

Дерево уже само по себе достаточно прочно, особенно, если речь идет о брусе,и оно не нуждается в дополнительном усилении, поэтому здесь на материале можно сэкономить. Однако пластик использовать не стоит, если только уголок не комбинированный со встроенной металлической сеткой. Дело в том, что дерево плохо держит штукатурку, и поэтому, когда отделывают деревянные дома, используют сетки очень больших площадей, в идеале, покрывающие всю стену — тогда штукатурка будет держаться дольше. В общем, в таких случаях, предпочтение обычно отдают либо алюминиевым, либо комбинированным пластиковым изделиям.

Как пользоваться

Работа с угловыми накладками строится из нескольких этапов, это:

Подготовка стены

Чтобы штукатурка держалась крепко, следует отломать все, что шатается, чтобы осталась монолитная конструкция без каких-либо трещин и изломов. Не жалейте раствора, ведь в итоге угол будет только крепче. Когда вы отобьете все шатающиеся куски, следует перейти к чистке и грунтованию. Уберите с поверхности пыль специальной щеткой ( но можно и простой тряпкой), после чего загрунтуйте стену, дабы обеспечить ей надежное сцепление с раствором.

Иногда стеновой стык поврежден настолько, что на него даже не крепится уголок, ибо просто некуда. В таких случаях поверхность предварительно штукатурят, подготавливая основание, и только потом уже устанавливают на него уголковую накладку.

И последним этапом подготовки является установка маяков, которые способствуют более точному расположению уголка, с минимальными отклонениями.

Установка изделия

Вначале нужно заторцевать накладку. Обрежьте ее ножницами по металлу, если она стальная или алюминиевая, или ножом, если пластиковая. Далее нанесите на стену раствор и наложите изделие на угол. Слегка придавите его так, чтобы раствор начал просачиваться через отверстия, а сетку, если она есть, придавите настолько сильно, насколько это возможно. Проверьте правильность установки при помощи уровня, и не забывайте сверяться с маячками.

Если накладка сделана из тяжелых материалов, таких как сталь, то из-за своей большой массы она будет немного съезжать вниз, поэтому нелишним будет какое-то время ее придерживать, особенно если вы крепите ее к потолку.

Использование креплений

Отверстия в уголках делают не только для повышения сцепления, облегчения конструкции и обеспечения прохода раствора, но и для того, чтобы в некоторых случаях использовать винтовые крепления. В затвердевшую штукатурку вбиваются пластиковые гильзы, в которые затем вкручиваются нержавеющие шурупы. Такое крепление позволяет значительно усилить  сцепление, но применяется тогда, когда нет возможности использовать сетку. А использовать их одновременно нет практически никакого смысла, если только вы не устанавливаете уголок в питомнике для слонов.

Когда раствор под накладкой высохнет

После того, как накладка прочно прилипнет к стене, следует приняться за оштукатуривание внешней части угла, и выравнивание. Первым делом штукатурят все то, что рядом с накладкой, чтобы получить примерную толщину слоя, наносимого на уголок. Когда вы выровняете поверхность стены и поверхность угла, начинайте разглаживать штукатурку, но не стоит доходить до фанатизма — все равно потом, когда она засохнет, ее надо будет обработать наждачной бумагой.

Как проверить работу

После завершения каждого этапа следует убедиться, что он был выполнен правильно. Так, если в середине работы вы заметили, что плохо почистили стену, и на ней висят раздолбанные куски штукатурки, не поленитесь, снимите уголок и сделайте все заново, так вы существенно повысите срок службы конструкции. Если же, к примеру, вы заметили, что придавили уголок к раствору слишком сильно, так, что он весь вытек через перфорацию, снимите его и положите штукатурку по новой, ибо от таких мелочей больше всего зависит конечный результат вашей работы.

Отличается ли принципиально штукатурка внешнего и внутреннего углов

Нет, принципиальной разницы нет, весь алгоритм тот же, и даже уголок для каждого из этих видов углов можно использовать один и тот же, просто устанавливать его нужно разной стороной. Ну и шпатели, конечно же, будут отличаться.

Стоит ли заниматься штукатуркой угла самостоятельно, или лучше доверить это мастеру?

В интернете сегодня можно найти огромное количество статей и обучающих видеоматериалов по всем видам строительных и ремонтных работ. Их настолько много, что создается впечатление, будто бы любой может построить дом и сделать в нем ремонт самостоятельно, пользуясь лишь этими пособиями. Но это не так. Дело в том, что здесь нужно не только знание того, как делать, но и умение, то есть опыт. Потому что, например, можно знать, как забить гвоздь, но не суметь сделать это на практике, гвоздь забьется криво, повредится палец и т.д. Если вы когда-нибудь клеили обои, то должны знать, что даже в таком, казалось бы, простом занятии часто приходится переделывать все по нескольку раз, что уж говорить о штукатурке. Мастер же, который не только знает, но и умеет, установит вам качественный угол за минимальное время,  в тогда как вы сможете заниматься другими более важными делами.

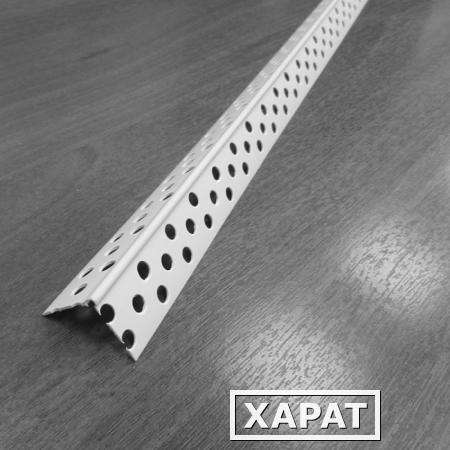

Уголок перфорированный для штукатурки

Перфорированный уголок – это отличное решение для защиты и укрепления выступающих углов в помещении. Речь идет об оконных и дверных проемах, многоуровневых потолках, стенах и т.д. Как известно, они часто повреждаются при транспортировке мебели или при ударе твердым предметом.

Второе назначение перфорированного уголка состоит в том, что он значительно упрощает процесс штукатурной отделки. При этом поверхность приобретает намного более привлекательный и качественный вид. По сути, уголок создает прочное основание, на которое в последующем можно наносить отделочный материал.

Из чего делают перфорированные уголки

Существует несколько технологий, в соответствии с которыми изготавливают перфорированные уголки. Основаны они на использовании разного сырья для производства. На сегодняшний день известно три вида материала, каждый из которых наделен определенными недостатками и достоинствами. Поговорим о них более подробно.

• Алюминий. Основное преимущество алюминиевых уголков – долговечность, экологическая чистота и, конечно же, механическая устойчивость. Между тем этот материал не следует сочетать с медью и рядом других веществ.

• Поливинилхлорид (ПВХ) получают в результате соединения хлора, водорода и углерода. В связи с этим, стоимость готовой продукции невелика. Плюс изделий из ПВХ заключается в том, что они не подвержены химическим воздействиям и гниению. Кроме того, они намного легче, чем их металлические аналоги.

• Оцинкованная сталь. Уголки из этого материала смогут прослужить не один десяток лет. Связано это с тем, что сталь с двух сторон покрыта слоем цинка, что делает ее необычайно стойкой к коррозии и другим разрушающим процессам.

Прогресс не стоит на месте, и сейчас в продаже имеются перфорированные уголки из пластика, внутренняя сторона которых покрыта специальным клеящим составом. Чтобы закрепить такую конструкцию вовсе необязательно наносить слой шпаклевки. Достаточно просто снять с пластины защитное покрытие, размочить клей обычной водой и плотно прижать уголок к стене.

Виды перфорированных уголков в зависимости от конфигурации

Исходя из особенностей интерьера, для отделки помещений используют два вида уголков:

1. Арочные. Они нужны для работы с криволинейными поверхностями и конструкциями. С их помощью можно сделать четкие грани фигурных ниш, потолков, арок и всевозможных узорных перегородок.

2. Прямые. Их предназначение – выравнивание и армирование прямых поверхностей. Кроме того, прямые уголки используют для сокрытия неплотного прилегания двух плоскостей друг к другу.

Особенности арочных уголков

Как уже упоминалось, основное предназначение этих конструкций – защита криволинейных углов от истирания или осыпания краски, обоев или других декоративных покрытий. Кроме того, такой уголок выгодно подчеркивает форму конструкции, к которой крепится. При такой отделке можно скрыть некоторые дефекты поверхности. Это особенно актуально, если арка изготавливалась самостоятельно.

Чаще всего для изготовления арочных уголков используется поливинилхлорид. Одна поверхность такой конструкции имеет отверстия (т.е. перфорирована), а другая снабжена так называемыми «лепестками». За счет этого конструкция очень пластична и ей можно придавать любую, даже самую вычурную форму.

Монтируют уголки, как правило, на этапе финальной отделки помещения. Технология установки обычно не представляет сложности и будет рассмотрена ниже.

Подготовка к установке перфорированного уголка

Прежде всего, нужно осуществить обработку поверхности, к которой будут монтироваться уголки. Ее необходимо очистить от пыли и грязи. Если есть необходимость, стену нужно обработать с использованием специального обезжиривающего раствора.

Удалите со стены все материалы, которые непрочно держатся. Если вы уже поклеили обои, то нужно их удалить с места, где будет монтироваться уголок. Выполнить это можно следующим образом: плотно приставьте перфорированный угол к стене и карандашом начертите с двух сторон его границы. После этого отложите угол и при помощи острого канцелярского ножа срежьте обои.

После того, как поверхность должным образом подготовлена, следует проделать грунтовочные работы. Затем нужно выждать от тридцати до сорока минут, чтобы грунтовка полностью подсохла.

Перечень необходимых инструментов

Для того чтобы установить перфорированный уголок под штукатурку, вам понадобится:

1. ведро или любая другая емкость для замешивания раствора;

2. перфорированные уголки;

3. внутренний угловой шпатель;

4. наружный угловой шпатель;

5. канцелярский нож;

6. ножницы по металлу;

7. шпаклевка;

8. набор шпателей.

Как устанавливать перфорированный угол под штукатурку

Вначале нужно сделать необходимые замеры, чтобы подогнать конструкцию по размерам откоса. Отрезать уголок можно обычными ножницами по металлу. Главное при этом постараться не повредить плоскость и концы пластины по всей длине.

Существует два метода монтирования уголков к стене:

1. при помощи специальных фиксаторов;

2. крепление непосредственно на раствор.

Остановимся подробнее на каждом из них.

Последовательность действий при креплении уголка на раствор:

1. если поверхность покрыта большими выбоинами или завалена по уровню, не поленитесь ее отремонтировать или выровнять шпаклевкой;

2. приготавливаем раствор на основе цемента или гипса. Лучше использовать гипс, так как с ним получается очень качественная и пластичная смесь, с которой удобно работать. Кроме того, гипс дает очень плотное сцепление с поверхностью.

3. измерьте рулеткой длину поверхности, на которую будете устанавливать уголок;

4. отрезаем пластину нужной длины. Стоит сказать, что в некоторых случаях может понадобиться соединение нескольких фрагментов уголка.

5. тонким слоем раствора покрываем поверхность для работы. Не переборщите с количеством шпаклевки! В противном случае уголок будет «плавать» и вы не сможете его зафиксировать.

6. берем уголок и аккуратно прижимаем к поверхности. Следите за тем, чтобы поверхность уголка при этом не подверглась деформации. Идеальный вариант – использовать для прижатия пластины ровную рейку.

7. после окончания фиксации удаляем шпателем остатки раствора, который вытечет через перфорированные отверстия на поверхность пластины. Это так же нужно делать предельно аккуратно, чтобы случайно не сдвинуть конструкцию.

8. после того, как раствор хорошенько схватится, оставшиеся пустоты между уголком и поверхностью нужно тщательно зашпаклевать;

9. заключительный этап – это сглаживание всех неровностей, которые возникли после крепления элемента. Для этого нужно просто зашпаклевать уголок с нахлёстом на стену с обеих сторон приблизительно на 40 сантиметров.

10. теперь, когда установка закончена, и уголки прочно сидят на своих местах, можно приступать к декоративной части ремонта

Крепление уголка под штукатурку фиксаторами

Этот метод предусматривает использование мебельных скоб, саморезов и мелких гвоздей. Несмотря на кажущуюся простоту выполнения, такая установка имеет ряд существенных недостатков:

1. теряется эстетичный вид, так как крепежные элементы в большей или меньше степени будут просматриваться;

2. в момент пристреливания скоб или вкручивания саморезов на поверхности могут образоваться трещины;

3. если крепежный элемент перетянуть, уголок может деформироваться.

Заключительный этап работы

После того, как последний слой шпаклевки полностью застыл, нужно обязательно проверить качество работы и ровность углов. Это поможет сделать строительный уровень. Если результат вас не устраивает, можно еще раз загрунтовать стену и нанести дополнительный слой шпаклевки. Так можно делать несколько раз, пока поверхность не станет ровной.

Специалисты рекомендуют на финальном этапе обрабатывать углы так называемой финишной шпаклевкой. Во-первых, она дополнительно выравнивает поверхность, а во-вторых – придает углам более эстетичный вид. Особенно это актуально для криволинейных поверхностей.

Еще одна полезная рекомендация – использовать флизелиновую ленту перед покраской стен или поклейкой обоев. Такое мероприятие делает угол еще прочнее, так как повышает его устойчивость к различным механическим воздействиям. Ленту нужно наклеить на еще на высохшую поверхность и аккуратно разровнять шпателем. Со временем шпаклевочная смесь полностью пропитает ленту.
