Шина для автоматов (Гребенки). Виды и применение. Особенности

Во время сборки и монтажа распределительных щитов возникает множество сложных моментов, особенно при подключении групп автоматов и защитных устройств. Существуют различные приспособления, значительно упрощающие эту работу, к примеру шина для автоматов (гребенка). До недавнего времени для подключения нескольких электрических автоматов в щитке от одной линии питания, электромонтеру приходилось изготавливать несколько перемычек из изолированного провода заданного сечения.

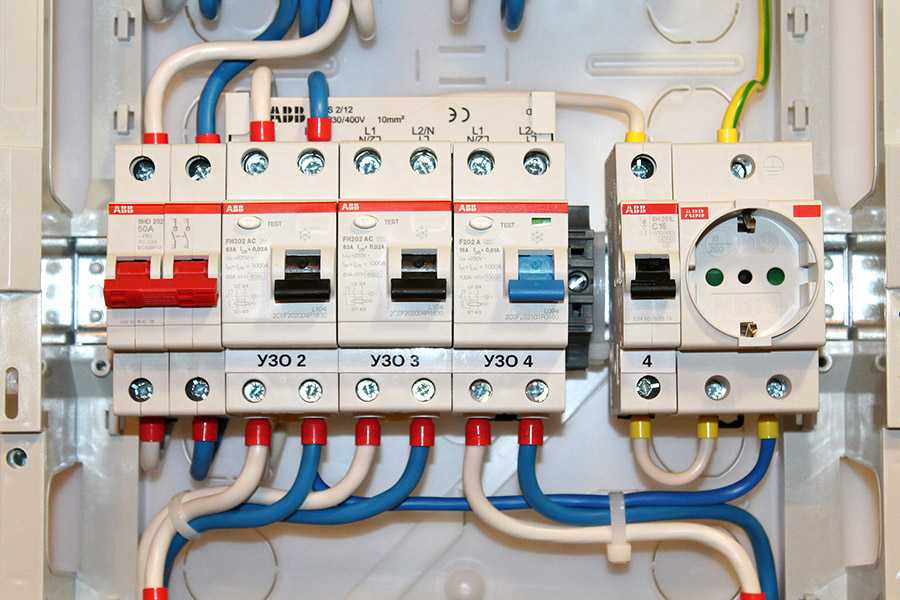

Этот способ соединения между собой автоматов имеет серьезный недостаток в том, что при выходе из строя одной перемычки, следующие за ней автоматические выключатели, не будут получать электроэнергию. Такая ситуация может произойти в результате некачественного контакта перемычки и ее отгорания.

Также в качестве недостатков соединения самодельными перемычками можно отметить:

  • Значительное повышение времени установки, так как необходимо отмерять куски проводов по длине, изгибать их, очищать от изоляции, опрессовать наконечники.
  • Нарушение эстетики внешнего вида в распределительном щите из-за большого количества проводов.
  • Проводные перемычки часто мешают установке устройств, которые должны находиться выше автоматов на DIN-рейке.

Такую ситуацию может исключить шина для автоматов, которая специально разработана для соединения группы параллельных устройств в виде устройств защитного отключения или автоматических выключателей. Ее часто называют гребенкой или гребенчатой соединительной шиной, из-за ее внешнего вида.

Особенности конструкции и виды

Однополюсная шина для автоматов имеет простое устройство, состоящее из медной шины (а) и изолятора (b).

Гребенки делятся в зависимости от типа подключаемых устройств на следующие виды:
  • Однополюсные.
  • Двухполюсные.
  • Трехполюсные.
  • Четырехполюсные.

Количество пластин в гребенчатой шине соответствует числу полюсов. Каждый вид соединительных шин применяется для своих целей. Например, однополюсные соединители применяют для подключения 1-фазных автоматов, а 4-полюсные – для 3-фазных устройств на четыре полюса (3 фазы + ноль).

Существуют гребенки с разным шагом: 18 мм и 27 мм. С меньшим шагом служат для подключения одномодульных автоматов. Ширина одного модуля равна 18 мм. Гребенки с шагом 27 мм предназначены для подключения автоматических выключателей в 1,5 модуля (18 х 1,5 = 27 мм).

Соединительные шины рассчитаны на установку большого количества автоматов, и имеют число выводов от 12 до 60, ввиду чего их использование для соединения 2-х автоматических выключателей будет нецелесообразно и нерационально. Обычно шина для автоматов используется для сборки больших распределительных щитов.

Виды отводов

Существует два вида отводов соединительных гребенок:
  • Штыревые, обозначаются «pin». Такие отводы применяются значительно чаще, так как они подходят под большинство устройств.
  • Вилочные, маркируются «fork».

Вилочные отводы используют гораздо реже, так как для них необходим специальный зажим, имеющийся далеко не у всех подключаемых устройств.

Сечение отводов соединительных гребенок обычно составляет 16 мм2, чего вполне хватает для величины потребляемого тока в 63 ампера.

При выборе соединительных гребенок необходимо учитывать следующие особенности конструкции. Для каждого вида подключаемых устройств подходит только определенная модель шины. Если пытаться установить соединитель, который не соответствует устройству, то отводы могут не полностью войти в гнезда, и часть их будет открыта, что создает определенную опасность для человека. Например, устройства АВВ обычно производят двух серий: S200 и более простое исполнение S200L. Для каждого из них подходит своя шина для автоматов: для S200 подходит PSH, а для S200L лучше использовать PS.

Китайские соединительные гребенки могут не соответствовать стандартам по размеру шага отводов, что приведет к невозможности их установки. Поэтому не стоит экономить на качестве таких изделий. В таких случаях рекомендуется получить консультацию специалиста.

Достоинства:
  • В распределительном щите значительно уменьшается количество проводов, что отражается на внешнем виде и аккуратности установки устройств.
  • Упрощается ремонт и обслуживание электрических устройств в распределительном щите, так как проще отследить схему их соединения.
  • Выдерживает нагрузку величиной до 63 ампер.
  • Высокое качество соединений, исключающих чрезмерное нагревание мест контакта, и появление различных проблем.
Недостатки:
  • При проведении ремонта или обслуживания устройств требуется отключать питание всех подключенных устройств, что создает определенные неудобства.
  • Затруднительное проведение модернизации устройства щита. Если требуется установка дополнительного устройства, то нужна замена соединительной гребенки, либо установка переходной перемычки, что отрицательно повлияет на качество контакта.
  • Для замены одного сгоревшего автоматического выключателя потребуется ослабление крепления контактов на всех устройствах, иначе не получится демонтировать шину.
  • Необходимость в установке соединительных шин одного производителя совместно с подключаемым устройством, так как разные производители часто допускают расхождение в габаритных и установочных размерах отводов, что приведет к невозможности электрического подключения.
  • Подключение автоматов такой соединительной шиной обойдется гораздо дороже, по сравнению с применением самодельных перемычек из провода. Это в основном относится к продукции известных брендов.
  • Нецелесообразно использовать соединительную гребенку для подключения одного или двух автоматов, так как она рассчитана на число модулей более шести.

Как устанавливается шина для автоматов

  • Если вы хотите подключить меньше автоматических выключателей, чем имеется отводов у соединительной шины, то нужно отрезать лишние отводы. Это можно выполнить любым подручным инструментом, например, ножовкой по металлу. Изолятор и шины лучше отрезать по отдельности, так как изолятор лучше сделать несколько длиннее самой шины на пару сантиметров. Это даст возможность обеспечить защиту от короткого замыкания.
  • На края изолятора рекомендуется установить специальные заглушки, входящие в комплект набора соединительной шины. Если заглушек в комплекте не предусмотрено, то можно воспользоваться обычной изоляционной лентой.
  • Процедура подключения гребенки обычно не вызывает трудностей даже у начинающих электромонтеров. Шину необходимо вставить сверху подключаемых устройств. При этом все отводы должны вставиться в соответствующие контактные гнезда.
  • Далее следует затянуть винты крепления контактов. От этого зависит качество соединения и дальнейшая безопасная эксплуатация устройств.
  • Ввод питания подключается на одном из концов соединительной гребенки.
  • Затем подключают провода к потребителям энергии.
  • После проверки правильности всех подключений сотрудник энергоснабжающей организации должен подать питание на распределительный щит, после чего работа считается оконченной.
Похожие темы:
  • DIN-рейки. Виды и особенности. Применение и монтаж
  • Кросс модули. Устройство и виды. Установка и подключение
  • Распределительные коробки. Виды, особенности установки
  • Соединения проводов. Методы соединений и особенности
  • Ответвители проводов. Виды и работа. Применение и как выбрать
  • Опрессовка проводов. Инструмент и виды гильз. Обжатие

Гребенка для автоматов

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Конструкция соединительных шин
  • 2 Правила установки и подключения
  • 3 Лучшие производители
  • 4 Преимущества и недостатки

При необходимости установить целую группу автоматов и прочих защитных устройств в распределительный щиток возникает много сложностей. Раньше электрику приходилось изготавливать множество перемычек для автоматов, сечение которых также должно было подходить по параметрам. Но этот способ был ненадежным. Для упрощения этой работы была создана гребенка для автоматов, которую еще называют шиной.

Конструкция соединительных шин

Шина, или гребенка для автоматических выключателей, – это медная пластинка с зубьями-выходами для подключения защитных устройств, расположенными через определенное расстояние и изолятор для нее. Такого вида гребенки подходят для однополюсных автоматов.

Существуют также двухполюсные выключатели. Соединительная шина для автоматов, в которые они устанавливаются, выглядит несколько иначе. Она представляет собой корпус изолятора, где находятся уже две пластины, зубья которых располагаются через один, причем на одной из них загнуты так, чтобы при сборе они выстраивались в линию. Это позволяет совершать подключения двух ваз или фазу с нулем.

Для трехфазных защитных устройств шина для автоматов состоит из трех медных пластинок в общем корпусе из диэлектрика. Каждая гребенка дополнительно изолируется от остальных.

Штырьки находятся на одинаковом расстоянии, обычно обозначающееся как размер автомата на дин-рейку, как правило, равное 17,5 мм.

Выпускаются отводы двух видов:

  1. Pin – крепления гребенки, напоминающие зубья расчески, называющиеся штырьковыми. Они являются универсальными и используются практически повсеместно.
  2. Fork – данные зубья имеют форму полумесяца и называются вилкообразными. Для подключения оснащенной штырьками такого типа гребенки к автомату, должно присутствовать специальное крепление.

Правила установки и подключения

Как говорилось выше, гребенки пришли на смену перемычкам автоматических выключателей, оказавшись надежнее, долговечнее и проще в использовании. Они используются для соединения автоматов и остальных защитных устройств после рубильника.

Как и для любых устройств, у соединительной шины гребенки для автоматов существуют правила установки и подключения. Они достаточно просты и не требуют использования дополнительного оборудования.

Для соединения шины с автоматом, потребуется:

  1. Убедиться, что шина подходит по количеству полюсов, по размеру автомата на дин-рейку и по креплению. Чтобы избежать расхождений, лучше сразу приобретать гребенку и автомат одинаковой фирмы производителя.
  2. С помощью ножовки по металлу необходимо отрезать шину нужной длины.
  3. Отрезать диэлектрический корпус с запасом в 1-2 сантиметра, во избежание короткого замыкания.
  4. Надеть на шину специальный кожух.
  5. Приступить к монтажу и установке планок для крепления электрических автоматов, учитывая маркировку, защитный прибор имеет 2 или более полюсов. Для этого потребуется вставить каждый отвод в специальное отверстие автомата, в каждом из которых есть обычный зажим, затягивающийся стандартными болтами.
  6. При использовании шины с вилками, отводы крепятся в специально предназначенные для гнезда.
  7. В один из крайних зажимов требуется подключить вводный питающий провод.

Лучшие производители

На рынке сейчас представлено огромное количество соединительных шин, выпускаемых различными производителями, от мировых корпораций и до локальных компаний. Однако существуют производители, зарекомендовавшие себя наилучшим образом, чью продукцию можно покупать без опасений за ее качество, производительность и надежность.

На данный момент на мировом рынке одним из лидеров и известнейшим производителем силового оборудования и в том числе соединительных шин является швейцарская компания АВВ. Продукция фирмы отличается надежностью, безопасностью и износостойкостью.

Также популярна и продукция французского бренда Legrand, специализирующегося на выпуске электротехнических изделий. Выпускаемые компанией изделия соответствуют новейшим европейским стандартам качества и могут с одинаковым успехом применяться как в простых квартирных щитках, так и на крупнейших производствах.

Хорошим решением будет и приобретение оборудования, выпускаемого одной из старейших французских корпораций Schneider Electric, специализирующейся на выпуске и обслуживании электрооборудования и зарекомендовавшей себя наилучшим образом.

На внутреннем рынке одним из ведущих производителей и поставщиков электрооборудования на данный момент является компания ИЭК, добившаяся своего успеха благодаря крайней доступности продукции для потребителя и дважды становившаяся лауреатом премии «Марка № 1 в России».

Успешно конкурирует с брендом ИЭК Курский электроаппаратный завод (КЭАЗ), существовавший еще в СССР. Выпускаемая заводом продукция отличается надежностью, долговечностью и сравнительно доступной ценой, а линейка выбора на данный момент является одной из самых больших на внутреннем рынке.

Также хотелось бы отметить и достаточно известную в России китайскую компанию EKF electrotechnica. Цена и качество производимых ею изделий сравнимы с параметрами продукции бренда ИЭК, однако пятилетний гарантийный срок заставляет многих выбрать эту компанию.

Преимущества и недостатки

Соединительные шины крайне популярны в использовании, из-за того что они обеспечивают более надежное соединение защитных аппаратов, снижая количество дополнительных соединений в два раза по сравнению с обычными перемычками.

Также стоит отметить то, что стандартная шина может выдержать силу тока больше 60 А. Перемычку из провода с такими показателями изготовить практически невозможно.

Шина обеспечивает аккуратный внешний вид разводке, так как отсутствуют торчащие во все стороны дополнительные провода перемычек.

Однако эта конструкция имеет и свои недостатки:

  • Появляется необходимость покупать автоматы одного производителя, ведь купленная у другой компании шина может попросту не подойти.
  • При добавлении нового автомата приходится менять всю шину целиком, так как установка дополнительной перемычки снизит производительность. При замене шины придется отключать все автоматы полностью, что приведет к немалым потерям в масштабе предприятия.
  • Для замены одного из модулей на абсолютно идентичный опять же придется отключить полностью весь щиток и ослабить зажимы абсолютно всех контактов. Устройство попросту невозможно демонтировать из-за того, что его фиксирует шина.

Подводя итог, стоит заметить, что шина крайне удобное и надежное соединение. В квартирах соединительные шины просто незаменимы, особенно в щитках, где и так недостаточно места. Гребенки отличаются довольно высокой ценой, однако стоят тех денег. Лучше поменять все автоматы в доме и поставить шину, чем мучиться с перемычками.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Распределительные щиты, распределительные устройства и щиты | UpCodes

408.1 Область применения

В этой статье рассматриваются распределительные щиты, распределительные устройства и щиты. Он не применяется к оборудованию, работающему при напряжении более 1000 вольт, за исключением случаев, специально указанных в Кодексе .

408.2 Другие изделия

Выключатели, автоматические выключатели и устройства максимального тока, используемые на распределительных щитах, распределительных устройствах и щитах и ​​их корпусах, должны соответствовать настоящей статье, а также требованиям статей 240, 250, 312, 404 и других статей которые применимы. Распределительные щиты, распределительные устройства и щиты в опасных (классифицированных) местах должны соответствовать применимым положениям статей с 500 по 5179.0003

408.3 Поддержка и расположение шин и проводников

(A) Проводники и шины на распределительном щите, распределительном устройстве или щите

(1) Расположение

Проводники и шины должны быть расположены таким образом, чтобы не было физических повреждений, и они должны прочно удерживаться на месте.

(2) Та же вертикальная секция

Помимо необходимых межсоединений и проводки управления, в этой секции должны быть расположены только те проводники, которые предназначены для заделки в вертикальной секции распределительного щита или распределительного устройства.

Исключение: Проводники должны проходить горизонтально через вертикальные секции распределительных щитов и распределительных устройств, где такие проводники изолированы от сборных шин барьером.

(B) Перегрев и индуктивное воздействие

Расположение шин и проводников должно исключать перегрев из-за индуктивного воздействия.

(C) Используется в качестве сервисного оборудования

Каждый распределительный щит, распределительное устройство или щит, если они используются в качестве сервисного оборудования, должны быть снабжены главной соединительной перемычкой, размер которой соответствует секций распределительного щита или распределительного устройства для присоединения заземленного рабочего провода со стороны питания к распределительному щиту, распределительному устройству или каркасу щита. Все секции распределительного щита или распределительного устройства должны быть соединены вместе с помощью перемычки для соединения оборудования или перемычки для соединения со стороны питания, размер которой соответствует 250. 122 или 250.102(C)(1), в зависимости от обстоятельств.

Исключение: Распределительные щиты, распределительные устройства и щиты, используемые в качестве сервисного оборудования в системах с заземленной нейтралью с высоким импедансом в соответствии с 250.36, не должны быть снабжены главной соединительной перемычкой.

(D) Клеммы

(E) Расположение шин

(1) Расположение фаз переменного тока

Расположение фаз переменного тока на трехфазных шинах должно быть A, B, C спереди назад, сверху вниз, или слева направо, если смотреть спереди распределительного щита, распределительного устройства или щита. Фаза B должна быть фазой с более высоким напряжением относительно земли в 3-фазных, 4-проводных системах, соединенных треугольником. Для добавления к существующим установкам допускается иное расположение шин, которое должно быть промаркировано.

Исключение: оборудование в пределах того же односекционного или многосекционного распределительного щита, распределительного устройства или панели, что и счетчик в 3-фазных, 4-проводных системах, соединенных треугольником, должно иметь ту же конфигурацию фаз, что и измерительное оборудование.

Информационное примечание: См. 110.15 для получения информации о требованиях к маркировке шин или фазных проводов с более высоким напряжением относительно земли, если питание подается от 4-проводной системы, соединенной треугольником.

(2) Расположение шины постоянного тока

Незаземленные шины постоянного тока разрешается располагать в любом порядке. Расположение шин постоянного тока должно иметь маркировку полярности, системы заземления и номинального напряжения.

(F) Идентификация распределительного щита, распределительного устройства или щита

Предупреждающий знак(и) или этикетка(и), предусмотренные в соответствии с 408.3(F)(1)–(F)(5), должны соответствовать 110.21(B) ).

(1) Обозначение высокого участка

Распределительный щит, распределительное устройство или щит, содержащий 4-проводную систему, соединенную треугольником, где средняя точка одной из фазных обмоток заземлена, должны иметь четкую и постоянную маркировку следующим образом:

«Осторожно, _____ Фаза имеет _____ Вольт на землю»

(2) Незаземленные системы переменного тока

Распределительный щит, распределительное устройство или щит, содержащий незаземленную электрическую систему переменного тока, как разрешено в 250. 21, должен иметь четкую и постоянную маркировку на месте эксплуатации следующим образом:

«Осторожно, незаземленная система, работающая — _____ вольт между проводниками»

(3) Система переменного тока с заземленной нейтралью с высоким импедансом постоянно поле помечено следующим образом:

ВНИМАНИЕ: ВЫСОКОИМПЕДАНСНАЯ СИСТЕМА ПЕРЕМЕННОГО ТОКА С ЗАЗЕМЛЕННОЙ НЕЙТРАЛЬЮ РАБОТАЕТ — _____ ВОЛЬТ МЕЖДУ ПРОВОДНИКАМИ И МОЖЕТ СРАБОТАТЬ — _____ ВОЛЬТ НА ЗЕМЛЮ В ТЕЧЕНИЕ НЕОПРЕДЕЛЕННОГО ВРЕМЕНИ В УСЛОВИЯХ НЕИСПРАВНОСТИ

(4) Незаземленные распределительные системы постоянного тока

A незаземленная электрическая система постоянного тока в соответствии с 250.169 должна иметь четкую и постоянную маркировку следующим образом:

ВНИМАНИЕ: НЕЗАЗЕМЛЕННАЯ СИСТЕМА ПОСТОЯННОГО ТОКА РАБОТАЕТ — _____ ВОЛЬТ МЕЖДУ ПРОВОДНИКАМИ

(5) Системы постоянного тока с резистивным заземлением

Распределительный щит, распределительное устройство или щит, содержащий резистивное соединение между токоведущими проводниками и системой заземления для стабилизации напряжения относительно земли, должен иметь четкую и постоянную маркировку следующим образом:

ВНИМАНИЕ: СИСТЕМА ПОСТОЯННОГО ТОКА РАБОТАЕТ — _____ ВОЛЬТ МЕЖДУ ПРОВОДНИКАМИ И МОЖЕТ РАБОТАТЬ — _____ ВОЛЬТ НА ЗЕМЛЮ В УСЛОВИЯХ НЕИСПРАВНОСТИ В ТЕЧЕНИЕ НЕОПРЕДЕЛЕННОГО ВРЕМЕНИ

(G) Минимальное пространство для изгиба проводов

408. 4 Требуется полевая идентификация

(A) Справочник цепей или идентификация цепей

Каждая цепочка и модификация цепей должны быть четко идентифицированы в отношении их четкой, очевидной и конкретной цели или использования. Идентификация должна включать утвержденную степень детализации, позволяющую отличить каждую цепь от всех других. Запасные позиции, которые содержат неиспользуемые устройства максимального тока или выключатели, должны быть описаны соответствующим образом. Идентификация должна быть включена в каталог цепей, который расположен на лицевой стороне, внутри или в утвержденном месте рядом с дверью панели в случае панели и на каждом выключателе или автоматическом выключателе в распределительном щите или распределительном устройстве. Ни одна цепь не должна описываться таким образом, который зависит от переходных условий занятости.

(B) Источник снабжения

Все распределительные щиты, распределительные устройства и щиты, питаемые фидером(ами) в жилых домах, отличных от одно- или двухквартирных, должны иметь постоянную маркировку для указания каждого устройства или оборудования, откуда подается питание. Этикетка должна быть прочно закреплена, иметь достаточную прочность, чтобы противостоять окружающей среде, а не быть написанной от руки.

408.5 Свободное пространство для ввода проводников в кожухи шин

Там, где кабелепроводы или другие кабельные каналы входят в распределительный щит, распределительное устройство, напольный щитовой щит или аналогичный кожух снизу, должно быть обеспечено утвержденное пространство для установки проводников в кожухе. Пространство для проводки должно быть не меньше, чем указано в таблице 408.5, где кабелепровод или кабельные каналы входят или выходят из корпуса ниже сборных шин, их опор или других препятствий. Кабелепровод или кабельные каналы, включая их концевые фитинги, не должны возвышаться более чем на 75 мм (3 дюйма) над дном корпуса.

Таблица 408.5 Свободное пространство для проводников, входящих в шинные шкафы

408.6 Номинальный ток короткого замыкания

408.7 Неиспользуемые отверстия

Неиспользуемые отверстия для автоматических выключателей и выключателей должны быть закрыты с использованием определенных средств, обеспечивающих защиту, или других утвержденных эквивалентных средств к стене корпуса.

408.8 Ремонт оборудования

Ремонт оборудования в рамках данной статьи должен быть ограничен, как описано в 408.8(A) и (B). В процессе восстановления должны использоваться сертифицированные детали конструкции, проверенные в соответствии с применимыми стандартами, и выполняться в соответствии со всеми инструкциями, предоставленными изготовителем. Если оборудование было повреждено огнем, продуктами горения или водой, оно должно быть подвергнуто специальной оценке его производителем или квалифицированной испытательной лабораторией, прежде чем оно будет возвращено в эксплуатацию.

(A) Щитовые панели

(B) Распределительные щиты и распределительные устройства

Распределительные щиты и распределительные устройства или секции распределительных щитов или распределительных устройств должны быть разрешены к ремонту. Восстановленное распределительное устройство должно быть внесено в список или помечено как восстановленное, , а ранее нанесенные регистрационные знаки, если таковые имеются, в пределах восстановленных частей должны быть удалены.

408.16 Распределительные щиты и распределительные устройства во влажных или мокрых местах

408.17 Расположение относительно легковоспламеняющихся материалов

Распределительные щиты и распределительные устройства должны быть размещены таким образом, чтобы свести к минимуму вероятность передачи огня на соседние горючие материалы. При установке над горючим полом должна быть обеспечена соответствующая защита.

408.18 Зазоры

(A) от потолка

Для всех, кроме полностью закрытых распределительных щитов или распределительных устройств, должно быть предусмотрено пространство не менее 900 мм (3 фута) между верхней частью распределительного щита или распределительного устройства и любым горючим потолком, если между распределительным щитом или распределительным устройством и потолком не предусмотрен негорючий экран.

(B) Вокруг распределительных щитов и распределительных устройств

Зазоры вокруг распределительных щитов и распределительных устройств должны соответствовать положениям 110. 26.

(C) Соединения

Каждая секция оборудования, требующая доступа сзади или сбоку для выполнения полевых соединений, должна иметь соответствующую маркировку производителя на передней панели. Отверстия в секциях, требующие доступа сзади или сбоку, должны соответствовать 110.26. Клеммы нагрузки для полевой проводки должны соответствовать 408.18(C)(1), (C)(2) или (C)(3) в зависимости от обстоятельств.

(1) Проводники заземления оборудования

Клеммы нагрузки для полевой проводки должны быть расположены так, чтобы не было необходимости тянуться через неизолированную незаземленную шину для выполнения соединений.

(2) Заземленные проводники цепи

Если клеммы нагрузки нескольких ответвленных или заземленных проводников для полевой проводки сгруппированы вместе в одном месте, они должны быть расположены так, чтобы не было необходимости тянуться через неизолированную незаземленную шину, независимо от того, находится она под напряжением или нет. , чтобы установить связь.

Если только одна ветвь или фидерный набор клемм нагрузки для полевой проводки сгруппированы с соответствующими незаземленными клеммами нагрузки, они должны быть расположены так, чтобы не было необходимости тянуться через неизолированную шину под напряжением, включая другую ветвь или фидерную шину, чтобы сделать соединения. Шина со стороны линии разъединителей обслуживания, ответвления или фидера считается находящейся под напряжением по отношению к связанным с ней цепям со стороны нагрузки.

(3) Незаземленные проводники

Клеммы нагрузки для незаземленных проводников должны быть расположены таким образом, чтобы не было необходимости тянуться через неизолированную шину под напряжением для выполнения соединений. Шина со стороны линии разъединителей обслуживания, ответвления или фидера считается находящейся под напряжением по отношению к связанным с ней цепям со стороны нагрузки.

408.19 Изоляция проводника

Изолированный проводник, используемый в распределительном щите или распределительном устройстве, должен быть внесен в список, должен быть не распространяющим горение и иметь номинальное значение не ниже напряжения, приложенного к нему, и не ниже напряжения, приложенного к другим проводникам или шинам с с которыми он может соприкасаться.

408.20 Расположение распределительных щитов и распределительных устройств

408.22 Заземление приборов, реле, счетчиков и измерительных трансформаторов на распределительных щитах и ​​распределительных устройствах

408.23 Оборудование для контроля мощности и управления энергопотреблением

Должны применяться требования 312.8(B).

408.30 Общие положения

Все щитовые панели должны иметь рейтинг не ниже минимальной мощности фидера, требуемой для нагрузки, рассчитанной в соответствии с Частью III, IV или V Статьи 220, в зависимости от обстоятельств.

408.36 Защита от перегрузки по току

В дополнение к требованию 408.30 панель управления должна быть защищена устройством защиты от перегрузки по току, номинал которого не выше, чем у панели. Это устройство защиты от перегрузки по току должно быть расположено внутри или в любой точке на стороне питания щита.

Исключение № 1: Индивидуальная защита не требуется для щита, защищенного двумя главными автоматическими выключателями или двумя наборами предохранителей в оборудовании, отличном от сервисного, с общим номиналом не выше, чем у щита. Щит, сконструированный или подключенный в соответствии с этим исключением, не должен содержать более 42 устройств максимального тока. В целях определения максимум 42 устройств максимального тока 2-полюсный или 3-полюсный автоматический выключатель следует рассматривать как два или три устройства максимального тока соответственно.

Исключение № 2: Для существующих щитов индивидуальная защита не требуется для щита, используемого в качестве вспомогательного оборудования для индивидуального жилого помещения.

(A) Выключатели мгновенного действия, рассчитанные на 30 ампер или менее

Щитовые панели, оснащенные переключателями мгновенного действия, рассчитанными на 30 ампер или менее, должны иметь защиту от перегрузки по току на 200 ампер или менее.

(B) Питание через трансформатор

Если щит питается от трансформатора, защита от перегрузки по току, требуемая 408.36, должна быть расположена на вторичной стороне трансформатора.

Исключение: панель управления, питаемая от вторичной обмотки трансформатора, считается защищенной защитой от перегрузки по току, предусмотренной на первичной обмотке трансформатора, если эта защита соответствует 240.21(C)(1).

(C) Выключатели треугольника

Трехфазное устройство отключения или устройство максимального тока не должно подключаться к шине любого щита, имеющего менее трехфазных шин. Выключатели треугольника не должны устанавливаться в щитах.

(D) Устройства с обратным питанием

Вставные устройства защиты от сверхтоков или вставные основные наконечники, которые имеют обратное питание и используются для оконцевания устанавливаемых на месте незаземленных проводников питания, должны быть закреплены на месте с помощью дополнительного крепежа, требующего кроме тяги, чтобы высвободить устройство из монтажных средств на панели.

408.37 Щитовые панели во влажных или мокрых местах

408.38 Корпус

408.39 Относительное расположение выключателей и предохранителей

В щитах предохранители любого типа должны быть установлены на стороне нагрузки любых выключателей.

Исключение: Предохранители, установленные как часть сервисного оборудования в соответствии с положениями 230.94, должны быть разрешены на стороне линии сервисного выключателя.

Arduino Shields — SparkFun Learn

  • Главная
  • Учебники
  • Платы Arduino

Это руководство

Устарело !

Примечание: Это руководство предназначено только для справки. Большинство щитов, описанных в видеосериале и разделе «Shieldstravaganza», больше не принадлежат SparkFun. Для получения обновленной версии этого руководства перейдите по ссылке ниже.

Посмотреть обновленное руководство:
Arduino Shields v2

≡ Страницы

Авторы:
Джимблом

Избранное

Любимый

16

Что такое щит?

Shields [1] — это модульные печатные платы, которые подключаются к вашей плате Arduino, чтобы придать ей дополнительную функциональность. Хотите подключить Arduino к Интернету и публиковать сообщения в Twitter? Для этого есть щит. Хотите превратить свой Arduino в автономный вездеход? Для этого есть щиты. Существуют десятки (сотни?) экранов, и каждый из них делает вашу Arduino больше, чем просто макетной платой с мигающим светодиодом.

Менеджер каталогов SparkFun RobertC. в восторге от экстравагантного блюда из щитов.

Многие платы Arduino можно штабелировать. Вы можете соединить множество шилдов вместе, чтобы создать «Биг Мак» из модулей Arduino. Вы можете, например, объединить Arduino Uno с голосовым ящиком и WiFly Shield, чтобы создать Wi-Fi Talking Stephen Hawking(TM).

Щиты часто поставляются либо с примером эскиза, либо с библиотекой. Таким образом, они не только просто подключаются к Arduino, но и все, что вам нужно сделать, чтобы они заработали, — это загрузить пример кода в Arduino.

[1] Примечание: Обычно они называются «дочерними платами». Терминология и компоновка зависят от платформы среды и форм-фактора. Шилды для Arduino обычно используют посадочное место Arduino Uno R3. Однако щиты могут иметь различную компоновку в зависимости от архитектуры. Стекируемые печатные платы для Raspberry Pi называются HAT или pHAT, в то время как BeagleBone называет их Capes. В этом руководстве мы сосредоточимся на платах Arduino.

Форм-фактор экрана

Каждый шилд Arduino должен иметь тот же форм-фактор, что и стандартный Arduino. Контакты питания и заземления на одном восьмиконтактном (ранее шести) контактном разъеме и аналоговые контакты на шестиконтактном разъеме рядом с ним. Цифровые контакты закрывают другой край с другой стороны, восьмиконтактный разъем отделен от 10-контактного странным интервалом в 0,5 дюйма. Некоторые шилды также требуют подключения к разъему ICSP Arduino (разъем для программирования 2×3 на конце).

Некоторые шилды используют каждый контакт на Arduino, в то время как другие используют только пару.При соединении шилдов важно убедиться, что они не используют перекрывающиеся контакты. Некоторые шилды обмениваются данными с Arduino через SPI, I 2 C или Serial, а другие используют прерывания Arduino или аналоговые входы.


Существует великое множество шилдов для Arduino — слишком много, чтобы включать их в это руководство. На следующей странице мы рассмотрим несколько наиболее популярных и уникальных щитов.

Shieldstravaganza

Вот список наиболее популярных и уникальных щитов SparkFun. Это не исчерпывающий список всех шилдов Arduino (для этого зайдите на Shieldlist.org), но это хорошая коллекция. Они рассортированы по полулогическим категориям.

Если вы более склонны к зрению, посмотрите нашу серию видеороликов ShieldStravaganza (часть 1, часть 2 и часть 3). Эти три захватывающих видео до краев наполнены щитами, щитами, щитами, о… и еще щитами.

Прототипирование (и еще немного)

Экраны прототипирования не добавляют много функциональности Arduino, но они помогают в других отношениях. Эти экраны могут выполнять такие простые действия, как подключение контактов Arduino к винтовым клеммам. В целом они упрощают подключение к Arduino.

  • Комплект ProtoShield — одноименная звезда этой категории. Этот щит представляет собой большую область для прототипирования. Вы можете приклеить мини-макет сверху или просто припаять непосредственно к области прототипирования экрана.
  • ProtoScrew Shield — аналогичен ProtoShield, но каждый штырек также выведен на винтовую клемму. Удобен для подключения к внешним двигателям или сверхмощным датчикам.
  • Промежуточный щит. Этот щит предназначен для размещения между двумя щитами. Он меняет местами контакты верхнего экрана, чтобы они не мешали друг другу.
  • LiPower Shield — этот экран позволяет питать Arduino от литий-полимерного аккумулятора.
  • Опасный щит — самый крутой щит! Этот щит представляет собой сумасшедшее нагромождение дисплеев, потенциометров и прочих датчиков. Отлично подходит для изучения всех тонкостей Arduino или включения в проекты по микшированию звука.
  • Комплект защиты джойстика. Это превращает ваш Arduino в простой контроллер. Благодаря джойстику и четырем кнопкам это отличный контроллер для роботов.
  • microSD Shield — Arduino имеет ограниченное пространство для хранения, но этот простой в использовании шилд (вместе с библиотекой SD) позволяет использовать много дополнительного хранилища.

Ethernet, Wi-Fi, беспроводная связь, GPS и т. д.

  • Arduino Ethernet Shield — это один из наиболее классических шилдов. Ethernet Shield предоставляет вашему Arduino возможность подключения к всемирной паутине. Также есть отличная библиотека для его поддержки.
  • WiFly Shield — опора Wi-Fi Shield от SparkFun, этот шилд позволяет вашему Arduino подключаться к беспроводным сетям 802.11b/g. Затем он может действовать как веб-сервер, клиент или и то, и другое.
  • Arduino Wi-Fi Shield — это Arduino Ethernet Shield без проводов. Этот шилд может подключить ваш Arduino к маршрутизатору Wi-Fi, чтобы он мог размещать веб-страницы и просматривать Интернет.
  • Electric Imp Shield — это уникальный WiFi-модуль, который выглядит как SD-карта, но оснащен мощным облачным WiFi-контроллером. Это, вероятно, самый дешевый шилд Arduino с поддержкой WiFi.
  • XBee Shield — XBee не обеспечит вам подключение к Интернету, но они обеспечивают надежное и дешевое средство для беспроводной связи. Вы можете использовать XBee для беспроводного запуска кофемашин, разбрызгивателей, освещения или других бытовых приборов.
  • Cellular Shield с SM5100B — превратите свой Arduino в сотовый телефон! Отправляйте текстовые SMS-сообщения или подключите микрофон и динамик и используйте их вместо своего iPhone.
  • GPS Shield — GPS не так сложен, как вы думаете. С GPS Shield ваш Arduino всегда будет знать, где он находится.

Музыка и звук

  • MP3 Player Shield — превратите свой Arduino в MP3-плеер. Просто вставьте карту µSD, добавьте несколько динамиков, загрузите пример кода, и вы сможете создать свой собственный MP3 Playing Music Box
  • Экран музыкальных инструментов. Используйте протокол MIDI, чтобы превратить Arduino в банк музыкальных инструментов. Он может создавать барабаны, фортепиано, духовые инструменты, медные духовые и всевозможные другие звуковые эффекты.
  • Спектральный щит — Спектральный щит прослушивает звук и сортирует его по разным частотам. Используйте его, чтобы сделать изящный графический эквалайзер.
  • VoiceBox Shield — наделите Arduino механическим роботизированным голосом.

Дисплеи и камеры

  • Экран для цветного ЖК-дисплея. Оснастите свой Arduino уникальным цветным ЖК-дисплеем для сотового телефона с разрешением 128×128 пикселей.
  • EL Escudo — Электролюминесцентный провод — это круто! Используйте этот экран, чтобы добавить в свой проект до восьми жил электропроводки. Наконец-то вы можете сделать этот костюм Трона на Arduino.
  • CMUcam — этот модуль камеры добавляет обзор вашему Arduino. Вы можете использовать его для отслеживания капель, чтобы ваш робот не сталкивался с дорожными конусами.

Приводы двигателей

  • Ardumoto Motor Driver Shield — этот классический щит управления двигателем может управлять двумя двигателями постоянного тока.
  • Monster Moto Shield. Если вам нужны более мощные двигатели, чем может выдержать Ardumoto Shield, это следующий шаг вперед.
  • PWM Shield — обычно, когда вы думаете о широтно-импульсной модуляции (ШИМ), вы можете подумать о «затемнении светодиодов», но ШИМ также используется для управления серводвигателями. Этот щит можно использовать для управления вашим сумасшедшим гексаподом с 12 сервоприводами.

Многие экраны поставляются без каких-либо разъемов. Это оставляет их окончательную судьбу открытой для вашей интерпретации (возможно, вы предпочитаете использовать прямые мужские заголовки вместо обычных заголовков с наращиванием). На следующих страницах объясняется, как можно превратить ваш унылый экран без заголовков в полнофункциональный, готовый к подключению модуль.

Необходимые инструменты и материалы

Для сборки экрана требуется пайка. Припой помогает создать хорошее физическое и электрическое соединение. Без припоя соединение между экраном и Arduino будет прерывистым (в лучшем случае). Если это ваш первый опыт пайки, ознакомьтесь с нашим руководством по пайке.

Вам понадобятся следующие детали для установки разъемов на ваш шилд:

  • шилд Arduino — подойдет любой шилд. Все щиты Arduino должны иметь стандартный размер Arduino.
  • 4 разъема — количество контактов на разъемах зависит от того, имеет ли ваш щит более новый посадочный размер R3 или оригинальный макет Arduino.
    • Оригинал: (2) 6-контактных и (2) 8-контактных разъема
    • R3: (1) 6-контактный, (2) 8-контактный и (1) 10-контактный разъем

И эти инструменты вам понадобятся:

  • Паяльник — должен работать самый простой паяльник (ароматы включают США или Европу).
  • Припой — Если вам дорого ваше здоровье, используйте неэтилированный припой. Если вы цените свое время, используйте свинцовый припой.
  • Влажная губка . С ее помощью наконечник утюга будет чистым и блестящим. Подойдет любая влажная губка. Используйте ту, которая входит в комплект с подставкой для утюга, или приобретите причудливую латунную губку.

Эти инструменты не являются обязательными, но могут немного облегчить вашу жизнь:

  • Подставка для паяльника. С ее помощью паяльник не будет лежать на полу и на коленях (ой!).
  • Третья рука. Если у вас заканчиваются руки и вы не можете заставить доверяющего члена семьи что-то держать для вас, это подойдет.
  • Фитиль для припоя может пригодиться, если вам нужно удалить припой из соединения.

Подготовка

Прежде чем вы начнете разогревать паяльник, давайте уделим немного времени планированию процесса сборки.

Соответствуют ли ваши разъемы плате Arduino?

С момента появления Arduino до 2012 года все платы Arduino имели одинаковые стандартные размеры: два 6-контактных разъема с одной стороны и два 8-контактных разъема с другой. В последнее время, однако, Arduinos переходят на новую компоновку шилда, называемую 9.0109 R3 след . Эта компоновка имеет 6-контактный и 8-контактный разъемы с одной стороны и 8-контактный и 10-контактный с другой.

Убедитесь, что ваши разъемы соответствуют распиновке вашего шилда! Также подумайте, соответствует ли ваш макет Arduino макету вашего шилда. Плата Arduino R3 должна быть обратно совместима с платой с шилдами более старого размера, однако старые Arduino не полностью совместимы с новыми шилдами посадочного места R3 (что-то вроде втыкания 10 контактов в 8-контактный разъем).

Какой тип заголовка следует использовать?

Есть все виды жаток, но только две из них рекомендуются для установки на щиты: штабелируемые или вилочные.

Прямая охватываемая жатка (слева) и штабелируемая жатка (справа).

Штабелируемые коллекторы особенно удобны для штабелирования щитов. Они также поддерживают возможность подключения перемычки к любому из контактов Arduino. В этом руководстве объясняется, как устанавливать наращиваемые заголовки. Стекируемые разъемы доступны в вариантах с 6, 8 и 10 контактами, или вы можете приобрести разъемы в упаковках для оригинальных экранов или экранов типа R3.

Великолепие штабелируемых жаток. Они позволяют вам сделать беспроводную говорящую Arduino. Обратите внимание, что на верхнем щите есть штекерные разъемы, а на нижнем щите — штабелируемые.

Простые прямые штекерные разъемы также можно использовать для подключения шилда к Arduino. Штыревые заголовки выгодны тем, что они создают низкопрофильный стек при подключении к Arduino. Если вы планируете разместить комбинацию Arduino/shield в корпусе, вам, возможно, придется рассмотреть возможность использования штекерных разъемов. В этом руководстве основное внимание уделяется установке штабелируемого коллектора. Инструкции по сборке охватываемого коллектора см. в разделе «Советы и рекомендации».

Не устанавливайте ответвители с внутренней резьбой, прямоугольные ответвительные разъемы, ответвления со шпильками, круглые разъемы или множество других разъемов, которые могут существовать. Вы действительно должны использовать только разъемы с прямыми, прямоугольными штырями.


Теперь подключите и начните разогревать эти паяльники. Пришло время заняться пайкой!

Шаг 1. Вставьте все четыре разъема

Вставьте все четыре разъема в экран. Убедитесь, что вы вставили их в правильном направлении . Вилки разъема должны входить в верхнюю часть экрана и выходить из нижней части. Эта ориентация имеет первостепенное значение. Не припаивайте ничего до тех пор, пока вы не настроите коннекторы правильно!

Вилки вставлены, выровнены как можно лучше, готовы к пайке.

Вставив разъемы, переверните экран на верхнюю сторону, чтобы он лег на черную гнездовую сторону разъемов. Надеюсь, у вас есть хорошее плоское рабочее место, на котором можно его положить. Попробуйте выровнять все заголовки, чтобы их было строго перпендикулярно плате экрана.

Шаг 2: Припаяйте

Один штифт на каждой колодке

Наконец, время пайки! Важно, чтобы каждый из разъемов располагался под правильным углом 90° к печатной плате. Это гарантирует, что экран скользит прямо на Arduino, и вам не придется при этом сгибать штифты.

Чтобы гарантировать прямолинейность каждой колодки, начните с припайки только одного контакта на каждом . Если они находятся под странным углом, будет намного проще повторно нагреть только один штифт, регулируя выравнивание.

Одна булавка нажата, одна в работе, две осталось. Припаиваем по одному штырьку на каждую колодку.

Четыре паяных соединения готовы, осталось всего 24 (из 28)!

Шаг 3: Проверка выравнивания разъема

Припаяв эти четыре контакта, попробуйте подключить экран к Arduino, чтобы проверить выравнивание разъема. Убедитесь, что ваш Arduino не запитан, пока вы выполняете эту проверку выравнивания.

Временное подключение экрана для проверки совпадения всех контактов.

Все ли в порядке? Штыри не гнутся? Если нет, найдите виновный заголовок и попробуйте его выровнять. Нагрейте соединение утюгом и слегка сдвиньте и отрегулируйте выравнивание жатки. Также будьте осторожны, вытаскивая частично припаянный экран из Arduino. Поскольку все коннекторы не припаяны, вы можете легко их погнуть, когда будете вытаскивать из разъемов Arduino.

Шаг 4: Припаяйте все оставшиеся контакты

Если все ваши разъемы выровнены, вы можете атаковать оставшиеся не припаянные контакты разъема. Когда вы закончите, у вас должно получиться 28 (или 32) блестящих вулкана припоя.

Красивое зрелище. Все запаяно.

Шаг 5. Проверка на наличие коротких замыканий или холодных соединений

После того, как все припаяно, еще раз проверьте на наличие плохой пайки. Какой-либо из ваших суставов сбивался с другого, создавая короткое замыкание? Если это так, вы можете нанести фитиль припоя на соединение или просто попробовать повторно нагреть короткое замыкание и «протолкнуть» припой туда, куда вы хотите.

Ну это просто возмутительно! Остерегайтесь таких закороченных паяных соединений.

Также проверьте наличие соединений холодной пайки — соединение, на котором есть припой, но не совсем соединяет две точки пайки вместе. Холодные стыки не всегда легко заметить; обратите внимание на суставы, которые не такие блестящие, или штифты, которые все еще кажутся ослабленными.

Для этого последнего штифта нужно немного больше припоя. Не совсем похоже, что связь установлена.

Чтобы исправить холодное соединение, повторно нагрейте припой на штифте и добавьте еще немного.

Шаг 6: Подключите!

Обычно рекомендуется выключать (отсоединять) плату Arduino перед подключением к ней шилда. Будем надеяться, что все контакты все еще хорошо выровнены, и экран просто скользит прямо в Arduino. Будьте осторожны, чтобы не погнуть какие-либо штифты при вставке, и убедитесь, что все они входят в соответствующие гнездовые разъемы.

Это приятное ощущение, когда экран вставляется прямо в Arduino

Советы по сборке

На предыдущей странице сборки должно быть подробно описано все, что вам нужно знать о простой установке коллектора щита. Однако есть несколько хитростей, которые мы усвоили по пути. ..

Использование старого щита для облегчения выравнивания

Проще всего испортить сборку щита при выравнивании каждого из этих заголовков. Лучше не припаивать стекируемые разъемы, пока шилд подключен к Arduino, поэтому обычно лучше всего подходит метод, описанный в разделе «Сборка». Если у вас завалялся запасной щиток, вы можете воспользоваться еще одной маленькой хитростью, используя его в качестве приспособления для выравнивания жатки.

Начните с подключения всех жаток к вашему запасному зажимному приспособлению.

Зеленый щит будет использоваться в качестве приспособления. Сначала вставьте в него стекируемые заголовки.

Затем вставьте разъемы в экран, который нужно припаять, и припаяйте их все. Предполагая, что запасной экран хорошо выровнен (вы можете сначала проверить это), он должен обрабатывать все выравнивание ваших новых заголовков.

Кондуктор должен правильно выровнять все жатки. Припой прочь!

Установка штекерных разъемов

Если вам важнее установка экрана меньшего профиля, чем возможность штабелирования экранов и подключения перемычек, можно использовать штекерные разъемы.

В каком-то смысле штекерные разъемы легче выровнять и установить, потому что вы можете использовать Arduino в качестве приспособления. Начните с вставки заголовков в Arduino.

Компания RedBoard производит специальное приспособление для выравнивания жаток с патрубками.

Затем выровняйте и подключите экран и припаяйте.

Экран с разъемами, готовый к пайке. Мы можем доверять Arduino, чтобы выстроить для нас штекерные разъемы.

Будьте осторожны, используя этот метод, не оставляйте утюг на контактах слишком долго, иначе вы рискуете сжечь разъемы Arduino. Если вы особенно беспокоитесь о том, чтобы сжечь гнездовые разъемы Arduino, вы можете припаять только один контакт к каждому разъему, снять экран и припаять остальные.

Ресурсы и дальнейшее развитие

Теперь, когда у вас есть эти знания, вы можете согнуть практически любой шилд Arduino по своему желанию. Если вы заинтересованы в дальнейшем изучении мира щитов, ознакомьтесь с категорией Arduino Shield на SparkFun.
