Постройка печи длительного горения своими руками, чертежи

Проблема отопления особенно актуальна в частных секторах и индустриальных частях городов, заполненных складами и гаражными кооперативами. Существует масса способов обогрева, начиная от теплых полов и заканчивая воздушными пушками и каминами. Большинство из указанных требует длительного монтажа или серьезных финансовых расходов, однако есть и такие, которые позволяют наслаждаться теплом без особых вложений.

Для создания оптимального температурного режима в малых и средних помещениях можно сделать печь длительного горения своими руками. От других устройств самодельная конструкция отличается высоким уровнем КПД и неразборчивостью к предметам горения. Она может функционировать на дровах, опилках, бумаге, отходах и другом топливе. Соответственно, затраты на поддержание тепла идут минимальные, а отдача превосходит все ожидания.

Содержание

• 1 Достоинства самодельных печек перед другими аналогами
• 2 Принцип работы самодельной дровяной печки
• 3 Подготовка к созданию конструкции
  • 3. 1 Конструктивные элементы:
• 4 Алгоритм производства конструкции
• 5 Как пользоваться самодельным отопительным прибором
  • 5.1 Технические нюансы

Достоинства самодельных печек перед другими аналогами

1. После закладки дров в топку не требуется участия пользователя в отопительном процессе. Энергия может выделяться до 20 часов, что минимизирует расходы времени на дозаправку и обслуживание печи.
2. Конструкция не нуждается в твердом фундаменте для монтажа, она невелика по габаритам и характеризуется малым весом, вследствие чего может устанавливаться на земле или металлическом настиле. Основание обязательно должно быть негорючим, иначе пожара не избежать.
3. Печи и камины длительного горения легко переносят долговременные простои, могут эксплуатироваться только в сильные морозы.
4. Малое количество отходов образуется из-за практически полного выгорания твердого топлива, оставшуюся золу можно распылить в качестве удобрения.
5. Несмотря на то, что в каждой конструкции обязателен дымоход, едких газов самодельная печь практически не производит, что очень полезно в местах с густой населенностью.

Печь длительного горения с варочной поверхностью

Установка отопительных устройств подобного рода характерна для помещений площадью до 50-70 кв.м. В зданиях большего размера требуется проведение водяного контура, что невозможно в данном случае.

Принцип работы самодельной дровяной печки

Примечание: Устройство печи длительного горения своими руками возможно по множеству схем, однако функционируют они одинаково.

Топливо загружается в котел, где и производится розжиг. В это время в топку поставляется кислород через специальные заслонки. Когда дрова хорошо разгораются, доступ к воздуху минимизируется, что приводит к скоплению внутри отопительного котла тяжелых газов, таких как водород и метан. Они и дают огромный выброс кинетической энергии. Попытка произвести подобное увеличение мощности в обычной печке приведет к сильному задымлению, но никак не улучшит результат.

Подготовка к созданию конструкции

Печь длительного горения состоит из основной части, ножек, переходников и дымохода. Как и другие отопительные элементы она должна соответствовать всем правилам пожарной безопасности, в противном случае на владельца могут быть наложены санкции вплоть до административного наказания. Для сборки и сварки необходимо помещение среднего размера, где будет удобно работать с однофазной или трехфазной электрической сетью. Если печь длительного горения создается на открытом пространстве, то рекомендуется пользоваться генераторами.

Конструктивные элементы:

• бочка, труба, баллон или иная емкость вместимостью около 200 литров, подойдет и толстый лист;
• обрезки металла или швеллер для сборки ножек;
• стальные листы толщиной не менее 5 мм;
• трубы диаметром 100-150 мм для сопряжения внутренних отделов и создания дымохода.

Самодельные печи длительного горения могут собираться из подручных материалов, но необходимо следить за качеством и герметичностью швов, а также тщательно проверять подгонку заслонок чтобы избежать утечки дыма в жилое или производственное помещение.

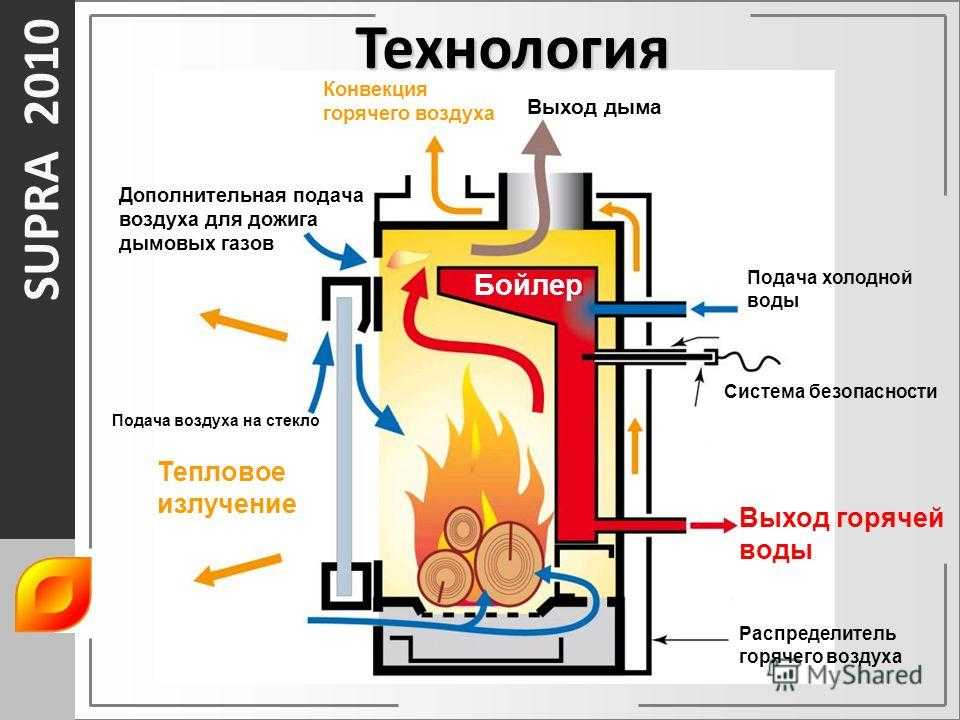

Схема котла длительного горения

В качестве рабочих инструментов будут выступать угловая шлифовальная машина, оснащенная отрезным диском по металлу, сварочный инвертор, угольник и рулетка, а также тяжелый молот. Все оборудование можно найти у соседей или взять напрокат, что существенно снизит затраты на сборку печки длительного горения своими руками.

Примечание: Не стоит применять старые и ржавые трубы или б/у сырьё – это значительно снизит срок эксплуатации печки длительного горения, созданной своими руками.

Вы потеряете массу времени и сил, а прибор будет служить с перебоями и неисправностями, что в конечном итоге может привести к возгоранию помещения.

Алгоритм производства конструкции

1. Если вы взяли за основу бочку, первый шаг можно пропустить. В ином случае из имеющихся материалов нужно создать тару квадратной или цилиндрической формы с днищем, но без верха. Если используется баллон, то необходимо срезать болгаркой часть с вентилем, если в наличии только лист, то его нужно согнуть, сделать соединительный шов автогеном и приварить дно толщиной от 5 мм и больше.
2. К нижней части будущей печи или камина длительного горения присоединяются ножки. Они служат для лучшей устойчивости и препятствуют возгоранию напольного покрытия при длительном тлении топлива.
3. Этот этап предусматривает изготовление прижимной части для топлива со швеллером. Вам понадобится круг из металла, диаметр которого будет чуть меньше, чем внутренний диаметр бочки. Он должен свободно проходить внутрь цилиндрической формы. В центре диска вырезается отверстие с радиусом 50 мм, к нему нужно приварить трубу такой длины, чтобы 10-15 см выступали за пределы основной отопительной конструкции. Это не дымоход, данная труба понадобится так как для розжига необходим кислород. В верхней части нужно сделать заслонку, чтобы ограничивать количество проникающего воздуха.
4. Чтобы дым не проникал в помещение нужно сделать крышку. Примечательно, что подводящая труба должна выступать и из нее, но больших зазоров между листом и патрубком быть не должно. 2-3 мм вполне достаточно.
5. Печь длительного горения предусматривает наличие отверстия для уборки отработанного топлива. Резервуар должен плотно закрываться дверцей.
6. На последней стадии приваривается дымоход. Его длина зависит от места расположения агрегата. Дымоход врезается в верхнюю крышку конструкции. Диаметр отводчика газов должен быть не менее 150 мм.

Здесь описан только один способ, но общие принципы сборки ясны. Часто под топливо предполагается размещать решетку – это упрощает сбор золы. В некоторых схемах присутствуют теплопроводящие элементы или водный контур, который помешает пожару. Закладка дров может производиться сверху или с боковой части – все зависит от фантазии и практичности мастера. Печка длительного горения, созданная своими руками, намного отличается по функциональности от магазинных аналогов, однако характеризуется большим уровнем КПД. Конечно, если она правильно сконструирована.

Как пользоваться самодельным отопительным прибором

После того, как печь длительного горения полостью готова, ее нужно протестировать. Для этого снимите верхнюю и прижимную крышку и утрамбуйте бак топливом. Чем плотнее будет сложена поленница, тем дольше агрегат будет тлеть. Придавите топливо кругом со швеллером, плотно закройте бак и разожгите огонь. Вместо спичек нужно использовать тряпку, смоченную в бензине или керосине, подойдет и бумага. Поджог топлива осуществляется через воздухопроводящую трубу. Не беспокойтесь о загазованности помещения во время разгорания – все вредные смолы отводятся через дымоход на улицу. Через 15-20 минут закупорьте заслонку, больше ваше участие в работе отопительной системы не понадобится порядка 13-17 часов.

Печь длительного горения Буран

Технические нюансы

Печь длительного горения вовсе не самая простая конструкция, как и множество других она имеет свои особенности в создании. Ниже приведены основные моменты, требующие повышенного внимания со стороны мастера.

1. По возможности применяйте природное топливо. Шишки, иголки, ветки, сухая трава – все это содержит множество элементов для образования газа, что увеличивает время работы прибора.
2. Дымоход может быть разъемным для удобства очистки, но чем меньше стыков, тем лучше он будет функционировать.
3. Диаметр трубы для дымохода не должен быть большим – это снизит тягу, а маленький не справится с отводом продуктов горения.
4. Отопительный агрегат не нужно ставить вплотную к предметам и стенам, особенно не рекомендуется монтаж рядом со шторами, книжными шкафами, резервуарами для бензина и так далее.
5. Сделайте дверцы для очистки всех отделов котла, топливо должно загружаться в чистый бак – это увеличит теплоотдачу.

Домашняя печь – как раз тот случай, где размер не главное. Основной упор нужно сделать на верность проектирования и качество подгонки швов. Если позволяет разряд помещения и это не будет плохо выглядеть с эстетической стороны – разместите агрегат в центре комнаты, так вы увеличите обогреваемую площадь до максимума.

Как своими руками сделать дровяные печи длительного горения

Содержание:

1. Самостоятельное обустройство дровяной печи

2. Особенности печей на дровах

3. Печи на дровах длительного горения

Самым известным и традиционным устройством для отопления домов в сельской местности и дачных загородных построек считается печь, для которой в качестве топлива используют дрова. Принцип ее функционирования следующий: сухая древесина сгорает в топке, в результате чего образуется тепло, разогревающее корпус конструкции и специальный теплообменник, имеющий встроенный теплоноситель.

Востребованной также является отопительная дровяная печь своими руками, имеющая дополнительный водяной контур. Работает данный отопительный прибор следующим образом: дрова, сжигаясь в топке, образуют тепло, которое разогревает корпус, а также теплообменник и встроенный в него теплоноситель. Как показал опыт использования печей, имеющих теплообменник и водяной контур, лучшим материалом, для их изготовления можно назвать чугун и сталь (прочитайте также: «Отопительная печь с теплообменником своими руками — не так всё сложно, как кажется»).

Но такие конструкции используют топливо, отличающееся низким КПД – и это их основной недостаток. Подобные отопительные приборы выгодно подключать к системе нагрева пола, поскольку для их функционирования не нужно постоянно обеспечивать высокую температуру.

Тем не менее низкий КПД, которым характеризуется дровяная печь с теплообменником и водяным контуром, не мешает ей обладать значительными достоинствами:

• доступность топлива, поскольку в случае необходимости древесные материалы можно собрать непосредственно на приусадебном участке;
• дрова относятся к экологически чистому и безопасному для здоровья человека сырью, при сжигании которого выработка и выброс вредных веществ в окружающую среду минимален;
• экономичная печь на дровах обеспечивает функционирование отопительного прибора вне зависимости от наличия электроэнергии;
• чтобы изготовить такую печку на дровах, используют материалы, отличающиеся повышенной прочностью, благодаря чему она служит продолжительное время.

Кроме этого, дровяная печь для дачи или частного домостроения может иметь на своей верхней плоскости варочную поверхность, при наличии которой можно готовить пищу (читайте также: «Правильная схема отопления дачи своими руками»). Нагревается она при горении прямого пламени. В некоторых конструкционных вариантах дровяных печей для топки используется не глухая заслонка, а дверца, нередко с окошком, сделанным из огнеупорного стекла, что позволяет наблюдать за процессом горения.

Самостоятельное обустройство дровяной печи

Последовательность сборки печи, работающей на дровах, следующая:

• определяют место для будущей конструкции;
• создают фундамент;
• выполняется кладка кирпичей;
• сушка.

До того как сделать своими руками печь на дровах, такую как на фото, в первую очередь определяют место ее расположения. Лучшим вариантом будет установка конструкции как можно дальше от хозпостроек с подветренной стороны относительно дома.

Поскольку печь долгого горения будет иметь немалый вес, потребуется фундамент плитного типа. Для этого следует снять 15-сантиметровый слой почвы. В образовавшуюся нишу на половину глубины засыпают песок, а затем заливают бетон. Необходимо, чтобы фундамент на несколько сантиметров выступал над поверхностью земли. В качестве наполнителя используют битый керамический кирпич. После этого фундамент должен окончательно окрепнуть и только после этого приступают к проведению дальнейших работ. На это потребуется не один день.

Чтобы построить подобную конструкцию, необходимо иметь в своем распоряжении:

• кирпич керамический полнотелый;
• специальный раствор, для изготовления которого потребуется 2 части песка и по одной части извести и глины.

Первый ряд выкладывают, чтобы сделать для плиты днище. Швы заделывают раствором.

Второй ряд укладывают, используя метод перевязки швов, спереди предусматривают место для установки колосниковой решетки. При этом разрешается выполнять кладку половинчатыми и целыми кирпичами.

Если печь устанавливают на даче, то ей не требуется большая мощность и тогда достаточно выложить стенки толщиной в полкирпича (прочитайте: «Отопление дачи на дровах — популярная классика»). Корпус создают методом перевязки, используя при необходимости половинки кирпичей. Для топки будет достаточно 5 рядов кирпичей – языки пламени не должны доставать до плиточной поверхности. После завершения кладки надо дать конструкции просохнуть.

Для обустройства дровяной печи для дома потребуются металлические элементы – а для их изготовления нужны практические навыки выполнения сварочных работ. Из металла делают заслонку, колосниковую решетку, обвязку, трубу и плиту.

Чтобы выполнить обвязку, используют металлический 3,5-сантиметровый уголок. Затем к ее передней части приваривают опорную полосу – она станет ложементом для перекрывающей плиты. Потом обвязку закрепляют слоем раствора. Из аналогичного уголка варят основу колосника, а для его стержней берут металлические пруты, имеющие в диаметре 1,5 сантиметра.

Для изготовления перекрывающей плиты задействуют 4-миллиметровый металл, а для заслонки и дымовой трубы нужен материал более тонкий. В плите делают отверстия для обустройства конфорок – съемных элементов. Благодаря такой конструкции плиты пищу можно приготовить как на открытом огне, так и на варочной поверхности.

В том случае, когда не удалось сделать или приобрести качественные изделия для печи такие, как поддувало и дверца для топки, тогда желательно установить съемную заслонку. Опорную плиту нужно прочно соединить с уголками обвязки.

Особенности печей на дровах

Для отопления дровами делают печи из металла или выкладывают из кирпичей. Все знают, как выглядит русская печь, которую используют в домах для постоянного проживания. Для сезонной эксплуатации она не подходит, поскольку в холоде кирпичная кладка промерзает и в ней увеличивается влажность. Дальнейшая эксплуатация такой русской печки затруднена. Протопить сильно промерзшую конструкцию можно будет только в том случае, если сжечь много дров. Поэтому если нужна дровяная печь для гаража, дачного домика и других построек сезонного использования, лучше предпочесть конструкцию из металла.

Следует отметить, что из керамического кирпича сделать печь самостоятельно сложно, для этого нужно пригласить профессионального каменщика. Если дачный дом большой, имеет несколько комнат, оптимальным вариантом для его обогрева является каменная печь, способная обеспечить равномерный прогрев. Читайте также: «Как сделать печку на даче своими руками».

Каменки – самые популярные печи для бани на дровах, поскольку они длительное время не остывают. Также для таких банных построек подходят кирпичные и металлические конструкции. Преимущество последних печей заключается в возможности их транспортировать и использовать после зимнего перерыва.

Печи из кирпича относятся к многофункциональным устройствам, в которых предусматривают место для варочной плиты и нередко устанавливают духовой шкаф. Если имеется водяной контур и теплообменник для дровяной печи, ее можно подключить к системе отопления здания или обустроить теплые полы.

Дровяная печь для пиццы появилась впервые в Италии в 16 веке и получила название «помпейской». Сейчас ее конструкция усовершенствована и приобрела современный внешний вид. Особенность устройства дровяной печи для пиццы обеспечивает в ней довольно вялое горение топлива. Читайте также: «Кирпичная печь с водяным контуром».

Устройство и особенности печи длительного горения, подробно на видео:

Печи на дровах длительного горения

Если сравнить отопительные системы, которые встречаются на отечественном рынке, нельзя не отметить популярность, которую имеют дровяные печи длительного горения. Они просты в эксплуатации, надежны, безопасны и имеют приятный вид. Их удобная конструкция способствует качественному обогреву жилого дома или дачи в течение длительного периода времени. Широкий ассортимент данной продукции позволяет без проблем выбрать модель для помещения конкретной площади. Читайте также: «Как построить печку на даче своими руками».

Дровяные печи длительного горения отличаются рядом достоинств:

• экономичность;
• наличие мощного нагревающего элемента;
• высокий КПД;
• простота эксплуатации;
• возможность контролировать горение;
• функционирование без электроэнергии и газа;
• использование в помещениях разных по назначению. Читайте также: «Печка в гараж своими руками».

Установка дровяной печи своими руками • Усадьба в прериях

Нам уже давно холодно…

… Когда мы купили дом, в нем была пропановая печь. Но, несмотря на то, что дом довольно маленький, бедная маленькая печь просто не справлялась, особенно с зимними ветрами со скоростью 60 миль в час…

Мы довольно долго избегали мысли о дровяной печи. Не потому, что мы не любим дровяное отопление ( потому что любим! ), а главным образом потому, что наша гостиная крошечная, и мысль о том, чтобы отдать большую часть нашего драгоценного пространства дровяной печи и очагу, заставила нас сжаться.

Но хватит. Наконец-то мы устали платить тысячи долларов каждый год за обогрев дома, особенно когда он и так никогда не был по-настоящему теплым.

Так началось приключение с большой дровяной печью.

Многие из вас на странице Prairie Homestead в Facebook следили за процессом установки. Я надеюсь, что этот пост поможет ответить на многие ваши вопросы — мы определенно НЕ претендуем на звание экспертов по дровяным печам, и это не «полное» руководство по отоплению дровами , но он проведет вас через наши мыслительные процессы и, надеюсь, даст вам некоторые идеи, если у вас есть дровяная печь в вашем собственном списке пожеланий.

Покупка печи

Выбрать дровяную печь, которую мы хотели, было… сложно. Существует миллиард различных вариантов с различными функциями.

У нас были следующие требования:

1. Он должен был быть как можно меньше , или хотя бы иметь возможность сидеть вплотную к стене, так как нам нужен каждый свободный сантиметр пространства в гостиной .

2. Это должно было быть очень эффективно . Мы хотели, чтобы печь стала нашим основным источником тепла – она должна была гореть долго и не использовать сумасшедшее количество дров. Ни у кого из нас не было желания подпитывать его каждые два часа — по крайней мере, если бы мы могли с этим поделать.

3. Хотели каталитический нейтрализатор . Теперь — в Интернете есть разные мнения об этом, и некоторым людям они не нравятся. Но после долгих исследований мы решили, что это будет самый эффективный и экономичный вариант для нас.

4. Наличие печи у местного дилера было важно, чтобы мы могли увидеть ее лично и избежать затрат на доставку.

После долгих поисков в Google, телефонных звонков и посещений местных печных магазинов мы остановились на Blaze King (модель Princess).

Вот почему:

1. Печи Blaze King пользуются хорошей репутацией и считаются качественными печами. Плюс, они были доступны локально для нас.

2. Несмотря на то, что модель Princess НЕ является самым маленьким вариантом с точки зрения занимаемой площади, она имеет дополнительные крепления теплозащитного экрана, которые позволяют нам установить ее вплотную к стене. Некоторые из других маленьких печей абсолютно очаровательны, но они должны быть установлены в нескольких футах от всех стен, что заставило бы их впиваться в наше жилое пространство.

3. Модель Princess оснащена каталитическим нейтрализатором, что делает ее идеальной для использования в качестве основного источника тепла в вашем доме. Вы можете загрузить его дровами, установить термостат и оставить его в покое.

Да, это не самый дешевый вариант… Не в коем случае. Там было много других печей гораздо дешевле. Однако многие из более дешевых не так эффективны и требуют постоянного контроля, чтобы убедиться, что они продолжают гореть.

Поскольку наша дровяная печь станет частью нашего повседневного «выживания», мы действительно хотели что-то как можно более простое в обслуживании . В противном случае было бы слишком заманчиво просто игнорировать это, когда все занято, и включить печь, что полностью противоречит цели установки дровяной печи.

Когда речь идет о предметах, которые мы будем активно использовать каждый день, наша философия заключается в том, чтобы сначала потратить немного больше денег на более качественные предметы, которые в долгосрочной перспективе требуют меньше ручного труда.

Мы поняли (иногда на собственном горьком опыте), что вначале стоит заплатить немного больше, чтобы потом не мучиться. В нашей жизни было много раз, когда мы покупали самый дешевый вариант только для того, чтобы заменить его через год или потратить время на ремонт и запчасти.

Установка

Мне очень повезло, что мой муж может починить, построить, отремонтировать или установить что угодно, поэтому мы смогли выполнить всю установку сами. Я думаю, что в итоге это заняло около четырех дней, но мы были очень мотивированы, так как на улице было около миллиона градусов ниже нуля.

После долгих измерений и вычислений мы начали вечеринку, вырезав дыру в потолке.

Это та часть, когда меня чуть не вырвало.

Мы не знали, что найдем там, наверху, и молились, чтобы не наткнуться на балки пола или другие милые сюрпризы.

У нас был свободный путь. Это было почти чудом, и мы вздохнули с ОГРОМНЫМ облегчением.

Затем нам нужно было выяснить, насколько большой будет наша платформа.

Мы хотели, чтобы она была немного приподнята (просто для красоты), и планировали установить опору из искусственного кирпича/камня за платформой и печью.

Прерий Бой брал на себя слабину всякий раз, когда муженек должен был бежать в магазин за инструментами.

Посоветовавшись с инструкцией по эксплуатации печи (в ней указано, на каком расстоянии она должна быть от стен/поверхностей), мы наклеили на пол скотч и занесли печь внутрь, чтобы понять, где именно она должна быть. (Это тяжелая хрень… дай-ка я тебе скажу.)

Мы вырезали ковер и построили деревянную основу с подложкой. Это даст всему кирпичу / камню что-то, к чему можно прилипнуть.

Мы покрыли основание тяжелой каменной брусчаткой ( такие, которые люди используют, чтобы сделать дорожку во дворе ) для базы. Муж взял на себя все измерения и обрезку — для меня это было слишком много геометрии. 😉

Мы остановились на искусственном каменном шпоне для подложки — это деревенский стиль (полностью в нашем стиле), И его гораздо проще класть, чем обычный кирпич. Он легкий, термостойкий, его можно резать ножовкой. ВЫИГРАТЬ!

Дети сочли новую «сцену» потрясающей…

(она называется AirStone — мы нашли ее у Лоу)

Хабби закрыл «кирпич» симпатичным куском обветренного, грубо обтесанного дерева, который одновременно служит полкой. (Не показано на этом фото)

А потом мы подошли к действительно страшной части — вырезанию дыры в крыше… Хотел бы я описать вам весь этот процесс, но на самом деле я пошел и спрятался в сарае, потому что я не смогла смотреть… Но все обошлось без заминок, и никаких «лишних» вентиляционных отверстий в крыше мы не получили. Фух.

Внутренняя печная труба была собрана и установлена ​​на место, и мы были готовы к работе!

Первый огонь в любой новой печке всегда вонючий, так как нужно сжечь все заводское покрытие, так что в итоге мы на время открыли все окна.

Итак, как это работает?

Отлично! Мы не могли быть счастливее. В нашем доме теплее, чем когда-либо, и я поражен тем, насколько эта печь не требует ручного труда. Утром набиваем его дровами, ставим термостат на среднее значение, и он работает весь день. Мы повторяем процесс ночью, а утром просыпаемся в теплом доме и с большим количеством горячих углей в печи.

О! И мне нравится этот маленький вентилятор, который мы украли у Amazon (партнерская ссылка)  Это была замечательная инвестиция, так как она помогает протолкнуть тепло глубже в дом. И это не использует лизать электричество — ВЫИГРАЙТЕ!

Вы не можете видеть лезвия, потому что они вращаются очень быстро!

Мы чувствуем себя чертовски избалованными… А теперь я втайне надеюсь на хорошую метель, чтобы мы могли присесть у печки и позволить ветру выть.

Дровяные печи своими руками – Бетон

29.11.2016

В
Ракетная печь

Зима пришла. Если вы готовы взять на себя задачу создания собственной системы отопления, пришло время рассмотреть некоторые методы изготовления дровяных печей своими руками.

Оптимальный выбор типа обогревателя зависит от контекстуальных переменных; размер отапливаемого помещения, климат вашей окружающей среды, доступные материалы, сроки и стоимость строительства обогревателя, его эксплуатационные расходы и экологическая устойчивость.

Прежде чем внедрять различные типы обогревателей, важно знать следующие четыре элемента, из которых состоит каждая дровяная печь;

1. Отверстие, в которое вставляется топливо, называется отверстием для подачи .
2. Пространство, в котором происходит реакция между кислородом и топливом при высокой температуре, называется камерой сгорания .
3. Важным понятием для обогревателей является « тепловая масса ». Термическая масса материала — это его сопротивление изменению температуры при подводе или отводе тепла. Чем больше тепловая масса печи, тем более постепенно она будет выделять тепло и тем меньше перепад температур в помещении при включении печи. Нагреватели с малой массой более чувствительны и, следовательно, больше подходят для изменчивого климата, где требуется быстрый или кратковременный нагрев. Однако нагреватели с малой массой менее энергоэффективны. Типичными материалами для печей с высокой тепловой массой являются вермикулит, песок, глиняный кирпич, утрамбованная земля, природные камни и т. д.
4. Для каждой печи требуется дымоход для отвода газов (в основном CO2).

Энергоэффективность печи зависит от качества процесса горения и температуры дымовых газов, выходящих из дымохода. Некоторые нагреватели более энергоэффективны, чем другие, благодаря размерам и форме системы сгорания или тепловой массе печи. Во-первых, важно выбрать тип нагревателя, который соответствует вашим потребностям, а затем вы можете настроить некоторые из последних аспектов, чтобы превратить его в более эффективную систему отопления.

Металлические печи

Это самая простая конструкция дровяной печи; камера сгорания и загрузочное отверстие функционируют в одном пространстве, которое непосредственно связано с дымоходом. Эти печи обычно изготавливаются из металлических элементов, железа или чугуна.

Простые чугунные нагреваются быстрее, но менее эффективны, чем чугунные, которые способны дольше сохранять тепло даже после тушения пожара и, таким образом, действуют как тепловая масса.

Об этом типе печей можно найти множество руководств из-за того, что для их изготовления требуются простые материалы, в основном это старые газовые баллоны.

Посмотрите эти крутые инструкции по превращению газовых баллонов в дровяные печи:
http://www. instructables.com/id/CNG-tube-salamander-stove-salamandra-de-tubo-GNC/?ALLSTEPS
http:/ /www.instructables.com/id/Gas-bottle-log-burner/?ALLSTEPS
http://www.instructables.com/id/Gas-Bottle-Wood-Burner/?ALLSTEPS

Идеальный контекст
Распределение тепла ограничено пространством, в котором находится печь.
Благодаря малой тепловой массе печи помещение быстро нагревается, но также быстро и остывает. Поэтому он больше всего подходит для неустойчивого климата или для помещений, которые нуждаются лишь в кратковременном обогреве.

Эффективность
Газы, выходящие из дымохода, очень горячие, поэтому часть тепла уходит без использования, что делает печь не очень энергоэффективной. Изоляция камеры сгорания делает ее намного более энергоэффективной. Этот аддон не редкость на железных печах высокого стандарта.

Уровень сложности
Вообще легко сделать, если у вас есть навыки работы с металлом.

Необходимые материалы
Металл, железо, старые газовые баллоны, изоляционный материал, например, вермикулит (по желанию)

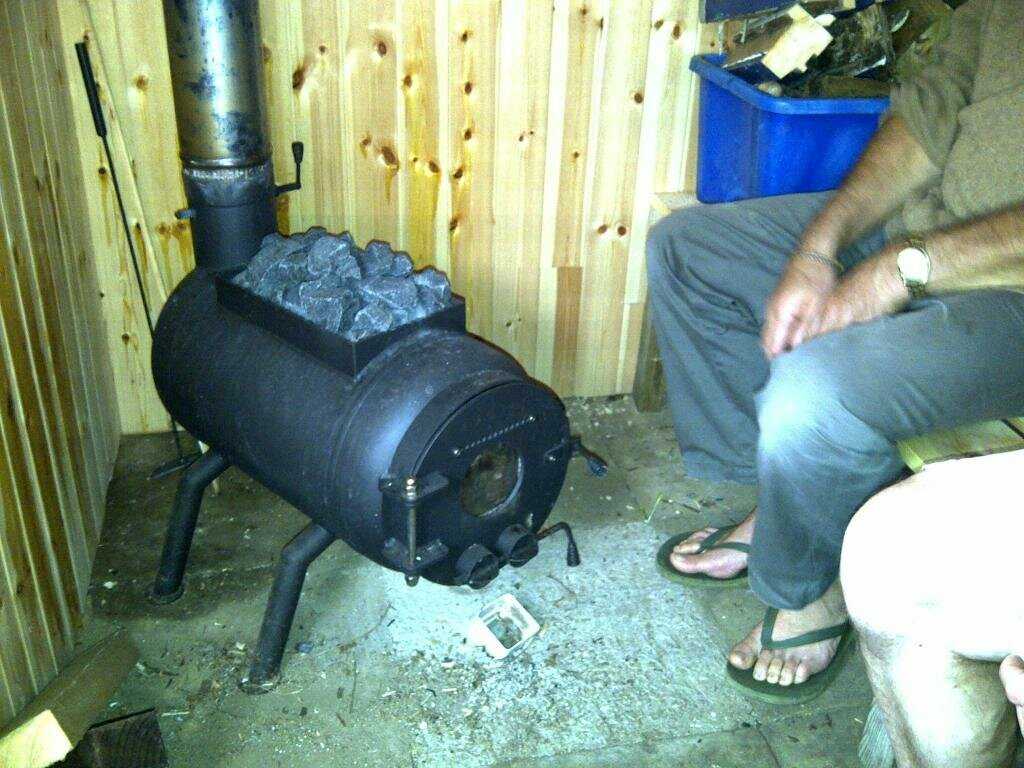

Пример конструкции печи из переработанных материалов

Источник: Dw-fabriation

прохладная циркуляция воздуха!), Источник: http://www.fhtstoves.com/

Rocket Stove

Эффективное изменение формы металлической печи приводит к созданию ракетной печи; его основная характеристика — J-образная трубка. Самое нижнее отверстие этой J-образной формы функционирует как отверстие для кормления (см. рис. 2). 9Угол 0 градусов в трубе гарантирует, что тепло от древесины в загрузочном отверстии поднимается в камеру сгорания. Когда огонь горит, камера сгорания всасывает свежий воздух через загрузочное отверстие, исключая возможность обратной тяги.

Ракетные печи, как и нагреватели ракетной массы, представляют собой простую концепцию, которую можно легко настроить. Исходя из исходной конструкции, можно довольно легко создать вихрь внутри стояка для улучшения сгорания или способствовать созданию двойного (или дополнительного) сгорания со вторым входом воздуха.

Basic Rocket Stove, Источник: https://en.wikipedia.org/wiki/Rocket_stove

Идеальный контекст
Распределение тепла ограничено пространством, в котором расположена печь. Печь часто используется для приготовления пищи, потому что отопление направлено вертикально.

Эффективность
Чрезвычайно эффективен с точки зрения использования ресурсов благодаря геометрическому соотношению между загрузочным отверстием и камерой сгорания. Способен работать только с ломом древесины.

Необходимые материалы
Можно построить из недорогих материалов, таких как старые бочки, трубы, глина, кирпич и различные изоляционные материалы.

Уровень сложности
Вообще легко сделать, если у вас есть навыки работы с металлом.

Rocket Mass Heater

Kachenlofen обогреватель, Источник: http://bit.ly/2fTHhTU

Источник: http://naturalhomes. org/permahome/rocket-mass-heater-basics.htm0010

Подогреватель ракетной массы является продолжением ракетной печи и также имеет J-образное отверстие для подачи. Другим принципом этого нагревателя является U-образная камера сгорания, которая покрыта большой тепловой массой, такой как, например, земля, кирпичи или любой другой изоляционный материал. Кроме того, вытяжное отверстие изолировано, чтобы улавливать как можно больше тепла, которое передается на открытый воздух. Существуют творческие способы расширить конструкцию нагревателя ракетной массы, например, добавив скамейку, пересекаемую выхлопной трубой, чтобы создать огромную тепловую массу рядом с нагревателем.

В этом смысле ракетный обогреватель функционирует как традиционный каменный обогреватель, и его можно рассматривать и сконструировать как каченлофен – тип обогревателя, существующий веками, основанный на лабиринте каналов, через которые проходит тепло от огня, нагревая натянутую поверхность кладки постепенно.

Идеальный контекст
Распределение тепла ограничено пространством, в котором находится печь.

Наиболее подходит для сред с предсказуемым устойчивым климатом, так как они нагреваются с постоянной скоростью.

Эффективность
Чрезвычайно эффективен с точки зрения использования ресурсов и практически не загрязняет помещения. В случае со скамейкой в ​​начале зимы потребуется несколько дней, чтобы согреться.

Необходимые материалы
Можно построить из недорогих материалов, таких как старые бочки, трубы, кирпич, глина и другие изоляционные материалы.

Уровень сложности
Уровень сложности зависит от сложности печи и используемого материала. Но это может быть довольно просто. Различные учебные пособия (найденные ниже) покажут вам, как создать их за несколько дней.

Конечно, существует множество настроек и расчетов, которыми вы можете заняться самостоятельно, чтобы повысить эффективность систем отопления. Посмотрите этот урок, в котором, например, каменный обогреватель сочетается с ракетным двигателем. Посмотрите, как создать вихрь в своей печи, чтобы огонь дольше оставался в стояке, и тем самым повысить температуру горения, посмотрите, как создать двойное горение.

В заключение помните, что не менее важно, чем выбрать эффективную систему отопления, подумать о циркуляции тепла в вашем доме. Куда уходит тепло из дома и как сделать свой дом более энергоэффективным?

В настоящее время мы строим прототип ракетного обогревателя из старых огнетушителей и газовых баллонов, чтобы обогреть часть нашего помещения в Co-Lateral, а значит, скоро организуем мастерскую! Следите за нашей повесткой дня и нашей страницей в Facebook.

Вот где мы сейчас находимся с прототипом нашего ракетного нагревателя массы, слева будут питатель и стояк, поверх которого должно произойти второе горение, а справа труба, идущая вниз к дымовой трубе.

Помимо ракетных печей для отопления, мы применили их основные принципы и для других нужд. Посмотрите это видео и узнайте о нашей станции обжига, способе эффективного и экономичного обугливания древесины!
