Печка в баню из трубы своими руками: горизонтальная самодельная печка, как сделать

горизонтальная самодельная печка, как сделать

Содержание:

Коротко о печах из труб
Вертикальная печь из трубы
Горизонтальная печь из трубы

Баня на собственном участке – распространённая мечта многих дачников, однако на пути её реализации встречается множество проблем. Одной из них может оказаться главная составляющая бани – печь. Суть проблемы заключается в том, что покупка или кладка банной печи обходится в круглую сумму, потянуть которую не каждому под силу, однако у такой проблемы есть достаточно простое решение — печка для бани из трубы. В данной статье мы подробно расскажем вам о том, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.

Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.

Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань.

Вертикальная печь из трубы

Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

• Сварочный аппарат;
• Электроды для сварки металла;
• Инструмент для резки металла, например, болгарку;
• Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм;
• Трубу с диаметром в 35 см, из которой будет изготовлена каменка;
• Два листа металла толщиной в 10 мм;
• Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей;
• Арматуру;
• Колесник;
• Врезной металлический кран;
• И 4 комплекта дверных петель.

Заготовив необходимый материал, можно собирать печь для бани из трубы своими руками, следуя нашей подробной инструкции:

1. Приварка дна печи. Вырежьте из заготовленного листа металла круг, диаметр которого соответствует диаметру основной трубы, если вы соблюдаете размеры, указанные в списке выше, то диаметр будет равен 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из профиля, чтобы укрепить конструкцию.
2. Изготовление дверки под колосником (поддувала). Используя болгарку, вырежьте из трубы ровный квадрат с размерами 25 на 8 см. Квадрат должен располагаться в 4 см от дна печи. Далее необходимо закрепить квадрат больших размеров, вырезанный из листа металла, петлями, которые можно приварить. Также сделайте ручку и защёлку.
3. Изготовление колосника. Чтобы сделать колосник, снова возьмите лист металла и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, и сделать на его месте решётку из прутьев арматуры. Получившийся круг приварите выше нижней дверцы.
4. Дверца топки. Отступите от колосника примерно 20 см и вырежьте отверстие для дверцы (25X25 см). Вырежьте будущую дверцу из листа металла и закрепите её петлями, приваривая их. Также сделайте запорную ручку.
5. Каменка. Каменка может быть выполнена различными способами, однако мы расскажем вам о самом простом, который вы можете модернизировать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, отмерьте 15 см от верхнего края трубы. На этом уровне приварите решётку из арматуры. Чтобы менять камни или чистить их от нагара, сделайте дверцу таким же способом, который был описан выше. Размеры дверцы подбирайте самостоятельно, учитывая размер камней (прочитайте также: «Как сделать сетку на трубу для камней в бане – теория и практика»). Эксплуатировать получившуюся каменку необходимо с осторожностью, ведь если вы плотно заложите её камнями, то нарушите циркуляцию воздуха в печи, что приведёт к выбросам дыма в парилку.
6. Бак для воды. Для изготовления бака используйте короткую трубу (60 см). Первым делом вы должны сделать дно бака: вырежьте из листа металла круг, диаметр которого должен соответствовать диаметру трубы; в вырезанном круге также необходимо прорезать отверстие для дымоходной трубы, после чего, приварить изготовленный круг к одному из концов стены бака (подробнее: «Как сделать и установить бак на трубу для бани – практические рекомендации»). Вварите дымоходную трубу, после чего, сделайте кран для забора воды. Заключающим штрихом станет крышка бака, которую также можно изготовить из листа металла.
7. Сборка печи. Сварите все составляющие печи, помните, что швы должны быть крайне надёжными, ведь высокие температуры – это серьёзная нагрузка для них. После завершения всех этапов, печка для бани из трубы своими руками будет готова.

Горизонтальная печь из трубы

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

• Основная труба должна быть длинной в 75 см и диаметром в 53 см;
• Вторая труба должна быть меньшим диаметром (11,4 см).

Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней.

Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

1. Расположите трубу горизонтально и приварите к ней ножки;
2. Изготовьте колосник. Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
3. Торцы печи. Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
4. Дымоход. Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
5. Корзина для камней. Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
6. Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой.

Как видите, самодельная печь для бани из трубы делается довольно просто, однако также не забывайте о дополнительных приспособлениях, которые сделают эксплуатацию печи безопасной.

вертикальная и горизонтальная на 530 мм своими руками

Содержание:

1. Плюсы и минусы таких печей
2. Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы
3. Вертикальная
4. Горизонтальная
5. Что нам понадобится — инструменты и материалы
6. Схемы и размеры вертикальной и горизонтальной печи
7. Схемы горизонтальной модели
8. Схемы вертикальной печи
9. Процесс сбора печи
10. Фундамент
11. Колосник
12. Дымоход
13. Сборка горизонтальной модели
14. Сборка вертикальной печи
15. Обкладка кирпичом
16. Окраска и воронение
17. Первая топка
18. Видео обзор ошибок в конструкции банной печи

Трудно представить баню без печи, ведь она, помимо обогрева помещения, ещё является залогом комфорта и получения удовольствия от банной процедуры.

Печь в баню легко смастерить своими руками, при чём она будет хорошо функционировать, и потребует не много денежных и временных вложений. Наиболее простая модель — банная печка из трубы с большим диаметром. Для  её производства не нужен особый опыт и знания в этой области.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии, и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

• сварочным аппаратом;

• болгаркой с разными насадками;
• электродрелью;
• слесарным инструментом;
• ручками дверными;
• врезным краном;
• асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

2. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
3. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
4. Навесные стальные петли.
5. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
6. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
7. Цемент.
8. Кирпич.
9. Песок.

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

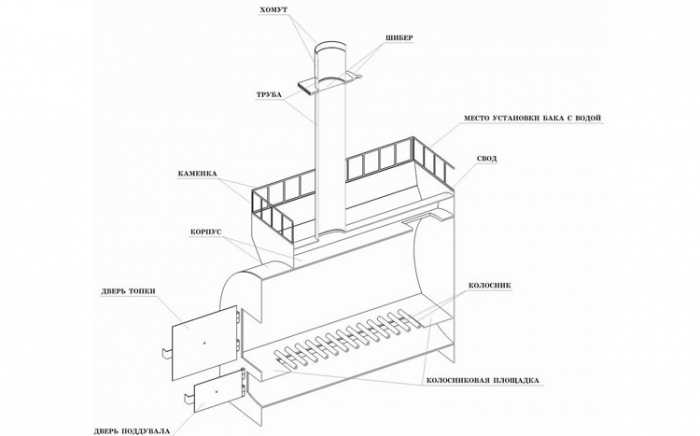

Схемы горизонтальной модели

Именно модель, у которой горизонтальная труба наиболее часто устанавливается в банях, если позволяет площадь.

Схемы вертикальной печи

Как и для печи горизонтальной, для вертикальной модели также идеально подходит труба, у которой диаметр 530.

Пример чертежа печи в баню вертикального вида, которую легко смонтировать самостоятельно .

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент, отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
• все элементы из дерева нужно обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

2. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

3. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

4. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

5. Сверху необходимо положить рубероид, он защитит от влаги.

6. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

7. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить середину, оставив места для сварки по краям.
3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

Этот элемент конструкции — важная часть любой печи, она необходима для выхода продукта горения.

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

2. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

3. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

• Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

• Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

• Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Совет! Так как топка и окошко для усиления тяги выведено в помещение перед парилкой, то рекомендовано стену вокруг дверцы для защиты, оформить металлическими пластинами.

Смотрите видео

вечная печь для бани

Смотрите это видео на YouTube

Сборка вертикальной печи

Вертикальный тип печки для бани собрать самостоятельно немного сложнее, так как камни закладываются сразу в топочную ёмкость.

Пошаговый алгоритм работы выглядит так:

• В толстой трубе делается люк для поддувала. Он требуется для поступления воздуха вместо горения топлива и, чтобы собирать прогоревшую золу. Вырезается он болгаркой, отступив снизу 0,04 метра, и размером 0,24 на 0,08 метра.
• Оформляется топочный отсек, на расстоянии 200 мм от верха поддувала. Он должен располагаться на одной оси с ним. Для этого вырезается над колосником прямоугольное отверстие небольшого размера (0,24 на 0,20 метра). Вырезанные детали металла потребуются в качестве дверцы, поэтому резать нужно аккуратно, используя тонкие диски.

• Делается ёмкость для загрузки камней, она располагается чуть выше топки (0,12 — 0,18 метра). Это окно в виде круга (350 мм), оно смещается по трубе в требуемую сторону на 90 градусов.

• Вторая труба, имеющая диаметр 350 мм, отрезается длиной, равной диаметру большой трубы снаружи. Сверху, немного отступив от переднего края, срезается деталь в виде совка (¾ части). К задней её части приваривается стенка, а к торцу спереди полукруглая заглушка. Она нужна, чтобы осуществлять закладку камней и поддавать воду на них в момент посещения парили.
• Этот совок вставляется в проём основного корпуса печи для бани. Он должен выходить 20 мм из неё, а внутри, вокруг него должно быть свободное пространство. Периметр проёма необходимо хорошо сварить. Если требуется, то дополнительно закрепить совок можно арматурными прутьями, которые предварительно привариваются внутри основной конструкции.
• Сделанный заранее колосник приваривается, он будет основанием топки. Располагается он параллельно пола, на расстоянии 0,02 метра от верха поддувала.

• Вырезается круг из металла, размером наружного диаметра трубы, его нужно приварить к нижней его части. Если планируете приподнять каменку выше пола, то можно приварить ножки, сделанные из профильного уголка.

• Делается водяной бак, в нём будет располагаться дымоход. У бака, боковые стены — основная труба печи, а его дно является верхом топливника.
• Дно бака выполняется из металла, размером соответствующим диаметру корпусной трубы печки. На данной детали, на расстоянии 0,05 метра надо оформить проём круглой формы, для усиления тяги. К отверстию приваривается дымоход, так, чтоб в конструкции он был выше печи.
• Дно бочка с дымоходной трубой устанавливается в корпус печи, оно должно располагаться выше ёмкости для камней на 100 — 120 мм, и в стороне от «совка».

1. Проверяется правильность установки, и дно фиксируется сваркой. В нём простреливается отверстие, куда помещается и приваривается водопроводная труба. К ней приделывается шаровой кран.
2. Верхушка бака для воды монтируется из 2-х деталей: одну нужно приварить, а вторую установить на шарнирах. Необходимо сделать 2 металлических полукруга, в одном проделать окошко для дымохода. Элемент с проёмом приварить наглухо, а вторую часть приделать на шарнирные петли, она будет открываться.

3. Завершающий этап — устанавливается практически готовое устройство и фиксируется к подготовленному фундаменту.

4. К корпусу привариваются петли, к ним приделываются дверцы топки и окошка для усиления тяги. Заранее на них устанавливаются ручки и защёлки.
5. Проверяется печь на герметичность — наполнить бак водой, и проверить, не протекает ли он.

Важно знать! Для снижения риска ожога от пара, в момент поддавания воды на каменку, дверцы в отсек рекомендовано расположить в глухом углу, где отсутствуют лавки для людей.

Совет: Печку из трубы в бане нужно повернуть так, чтобы шов проходил под колосником, это снизит нагрузку на него.

Смотрите видео

Печь для бани из трубы

Смотрите это видео на YouTube

Обкладка кирпичом

Для придания металлической печи в бане эстетичного вида, её можно обложить кирпичом.

Варианты облицовки могут быть различные:

• Сплошной — быстрая теплоотдача, это приводит к снижению производительности устройства. Является исключительно декоративной деталью.

• Тепловой экран — каменное ограждение небольшого размера. Такая модель повышает отдачу тепла и обеспечивает комфорт отдыхающим вблизи печи. Стандартная ширина и длина на 0,7 метра, а высота 1,2 метра.

• Конвектор с продухами — является универсальным видом, так можно оформить любую конструкцию из металла имеющую разную площадь.

Окраска и воронение

Чтобы печь в бане, которую вы сделали самостоятельно, выглядела более привлекательно, её рекомендуется задекорировать. Есть несколько способов:

1. Окрасить. В настоящее время существует множество специальных термоустойчивых красок. Не стоит брать алюминиевую краску.

Важно: Специалисты рекомендуют выбрать тёмный цвет краски, так как печь окрашенная в тёмные тона и имеющая шероховатую поверхность лучше распространяет тепло. А вот труба с гладкой и блестящей поверхностью плохо отдаёт его.

2. Воронение — обработка поверхности химическими составами. Они не только оберегают устройство от коррозии, но и придадут эстетики. Нет необходимости покупать такой состав, его можно сделать самостоятельно. На 1 литр воды понадобится бутиловый спирт — 4 грамма и фосфорная кислота -150 грамм.

Перед нанесением лучше хорошо очистить металлическую поверхность трубы, тогда состав будет держаться дольше. После этого необходимо протопить печь до 150 гр и нанести на металл едкий натр на час.

Первая топка

Обязательно необходимо провести пробную топку, чтобы испытать конструкцию и герметичность швов. Процесс выглядит следующим образом:

1. Необходимо открыть заслонку и поддувало.
2. Заложить дрова и поджечь.
3. Закрыть дверь и подать кислород в верхний отсек.

Следует отслеживать процесс, наличие тяги и проверить герметичность швов.

Печь для бани из трубы сделанная своими руками не только является отличным и дешёвым вариантом, но и прекрасной альтернативой заводским моделям. Кроме того, такая печь будет отвечать индивидуальным требованиям парной и вашим личным предпочтениям.

Видео обзор ошибок в конструкции банной печи

ПЕЧЬ БАННАЯ ОБЗОР ОШИБОК

Смотрите это видео на YouTube

Вертикальная печь для бани из трубы своими руками: инструкция, советы, фото

Что нужно для сборки печи?

Сталь, из которой изготовлена ​​труба, не должна быть легированной и высокоуглеродистой. Этот материал негативно влияет на сварные швы. После их сварки и последующего остывания могут появиться трещины, что приведет к деформации печи. Наиболее подходящий вариант марки стали – Ст10 и Ст20.

Определить точные размеры вертикальной печи для бани из трубы своими руками необходимо, исходя из размеров самого помещения. Идеальные размеры трубы для бани:

• диаметр — 50-55 см;
• толщина — 0,8-1,2 см.

Необходимый материал:

1. труба стальная, диаметром 50-65 см, длиной 120-150 см и толщиной стенки 0,8-1,6 см, для бака с водой и топки;

2. другая диаметром 35 см с толщиной стенки 0,5-0,8 см для кладки камней;
3. еще один, диаметром 12-15 см и толщиной стенки 0,2-0,4 см, для дымохода;
4. арматура резаная из низкоуглеродистой стали для колосников диаметром 1,2-2,0 см и длиной 50 см;
5. асбестовый шнур — нужен для уплотнения дверей;
6. Лист металлический для дверей толщиной 0,4 см;
7. дверные ручки;

Необходимые инструменты:

• электросварочный аппарат;
• слесарные инструменты;
• дрель и шлифовальная машина.

Почему важно сделать вертикальную банную печь своими руками из трубы 530 мм с толщиной стенки 0,6 см? Труба этого диаметра прошла гидродинамические испытания. Это поможет создать печь без дыр и прогаров.

Горизонтальная печь из трубы

Горизонтальная трубная печь изготавливается из тех же материалов, что и вертикальная, однако размеры труб для нее немного отличаются:

• Основная труба должна быть длиной 75 см и 53 см в диаметре;
• Вторая труба должна быть меньше (11,4 см).

Горизонтальные печи из трубы для бани делаются немного сложнее, однако с такой конструкцией вы можете самостоятельно решить, где разместить бак для воды. Чаще всего бак устанавливают на топке или за ней.

Если вы решили построить именно такую ​​печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

1. Расположите трубу
   горизонтально и приварите к ней ножки;
2. Сделать решетку
   . .. Для этого от самой нижней точки трубы отмерить расстояние, равное 1/3 диаметра трубы. Далее нужно вырезать из листа железа прямоугольник, длина которого будет 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Этот прямоугольник будет служить дном топки, поэтому в нем также необходимо сделать отверстие для колосника. Затем остается только приварить этот прямоугольник к низу трубы.
3. Торцы печи
   … Чтобы сделать торцы печи, вырежьте два прямоугольника (53 х 70 см) из листа металла, затем приварите их к концам трубы. На переднем торце сделайте дверцы зольника и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
4. Дымоход
   … Чтобы сделать правильный дымоход, сначала сделайте отверстие в основной трубе, ближе к заднему концу. Далее возьмите небольшую трубу и разрежьте ее пополам. В одной из половин необходимо заварить концы железными листами с углублением, чтобы потом установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымохода. После всех проделанных работ приварите сделанный свод к основной трубе.
5. Корзина для камней
   … Для изготовления печи можно использовать прутья арматуры. Сплести из них корзинку и приварить к духовке.
6. Для изготовления резервуара
   используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи или над топкой.

Как видите, самодельная печь для бани из трубы достаточно проста, но также не стоит забывать и о дополнительных приспособлениях, которые сделают эксплуатацию печи безопасной.

Инструкция по сборке

Вся сборка должна производиться в соответствии с чертежами, чтобы не возникло трудностей и ошибок. Такая конструкция может вызвать небольшие трудности при сборке, так как в топочном отсеке будет секция для укладки камней.

1. Нижняя часть трубы приварена к заготовке или листовому металлу.

2. На расстоянии 1-2 см от дна вырезается прямоугольное окно 24×8 для поддувала. Это обеспечит доступ кислорода к камере сгорания и месту извлечения золы.

3. На расстоянии 15-20 см от верхней части поддувала прорезается еще одно отверстие для закладки топлива. Его размер будет 20-24 см. Используются специальные тонкие диски.

4. В верхней части топки есть камера, в которую помещаются камни. На расстоянии 12-18 см от верха топочного отсека вырезается круглое отверстие. Примечание: круглое отверстие должно быть диаметром 35 см, смещение по окружности трубы 900.

5. Другое, диаметром 35 см, обрезается до длины, равной внешнему диаметру большей трубы. Верхний сегмент рассекают на ¾ в виде «лопатки», до границы переднего края.
6. К заднему торцу варится глухая стенка, а к переднему снизу — заглушка с дверью. Через него будут укладывать камни и наливать воду для создания пара.
7. Вырезанная «лопаточка» вставляется в отверстие основной трубы. Ее наружный выступ должен составлять 2-3 см. Внутри по всему периметру должен оставаться зазор, который полностью заваривается. Для повышения устойчивости конструкции к корпусу привариваются стержни.

8. Исходя из диаметра основной трубы, из листовой стали вырезается круглый кусок. Для крепления решетки в вырезанном круглом куске стали прорезаются прямоугольные отверстия;

9. Топка вваривается в основную трубу, параллельно полу, на 2 см выше верхней кромки поддувала.
10. Основание нагнетателя вырезано из металла по внешнему диаметру основной трубы. Под плитой привариваются ножки, чтобы ее держать. Затем приварите к низу.
11. Основная труба – это стенка бака нагрева воды.
12. В вырезанном днище бака от края на 3-5 см делается отсек для дымохода.

13. В отверстие вваривается кусок трубы дымохода, выступающий на расстоянии 10-12 см.

14. Дно резервуара устанавливается на магистральную трубу. Затем его приваривают на 10-12 см выше каменного отсека. Дымоход должен быть со стороны «лопасти».

15. Дно бака полностью обварено. Внизу просверливается отверстие для входа водопроводной трубы.
16. Для изготовления двойной крышки бака вырезаются 2 полукруглые детали. Одна цельносварная, а другая служит для открывания бака и крепится на петлях.

17. В итоге у вас должна получиться такая печь:

Материалы для печи

Сварку такой печи необходимо начинать с подготовки выреза к работе. Вам понадобится сам цилиндр DN 500; два отрезка листовой стали марки С30, для обустройства дверей камер; две трубы метр 150, для дымохода; штук 20 фитингов для приваривания колосника; уголок 25 мм длиной 40 см; нарезка стали для топливного канала необходимой длины.

Не следует использовать высокоуглеродистые марки стали, их сварка достаточно сложный процесс, требующий определенного опыта и навыков работы с данными видами материалов.

Устройство дымохода

Дымоход является важным элементом для удаления продуктов сгорания.

Они бывают трех типов:

1. Керамические. Керамический дымоход имеет самый длительный срок хранения. Максимальная устойчивость к высоким температурам.
2. Кирпич. Кирпичный дымоход из-за шероховатой поверхности быстро накапливает сажу и замедляет тягу воздуха.
3. Сталь. Стальные дымоходы, наиболее подходящие для бани в связи с доступной ценой. Также из-за быстрого нагрева металла в них ставят бак, после чего используют для процедур. Дымоход из нержавеющей стали является наиболее актуальным. Этот материал не боится воды, высоких температур, не подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

• Перед установкой необходимо обозначить место для проделывания отверстия.
• На трубу устанавливается кожух из оцинкованной стали, затем надеваются кольца, которые закрепляются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
• Вторая часть устанавливается на крышу. Проемы между крышей и дымоходом заполняют керамзитом, глиной или асбестом.

Банная металлическая печь: инструкция по изготовлению

Самодельные металлические печи для бани всегда составляли конкуренцию кирпичным аналогам. Это связано с быстрым нагревом и простым монтажом таких агрегатов. Инструкцию по изготовлению металлической печи вы можете найти в нашей статье. На сегодняшний день существует множество конструкций металлических печей: дровяные, электрические и газовые. Дровяные приборы требуют много топлива, тщательного ухода, но дают «живой» огонь. Электрические устройства представляют собой корпуса, оснащенные нагревательными элементами и теплоизоляционными материалами. Газовые духовки самые современные и надежные, они имеют термостаты для регулирования мощности и предохранительные устройства, срабатывающие при затухании газа.

Преимущества и недостатки металлических банных печей

Металлические печи для бани имеют существенные преимущества перед другими отопительными конструкциями:

• Небольшие габариты и мобильность металлической печи делают ее незаменимой для небольших бань.
• Для установки устройства не требуется массивный фундамент, что облегчает процесс монтажа.
• В отличие от кирпичных приборов, их металлические аналоги постоянно горят.
• Низкая стоимость. Металлический аппарат, в отличие от кирпичного, проще в изготовлении без лишних затрат. Поиск чертежей металлических печей для бани не представляет особой проблемы – их выложено огромное количество в Интернете и в СМИ.
• Быстрый нагрев — уже через пару часов парилка готова к процедуре.
• Срок службы до 25 лет в зависимости от толщины металла печи и качества ее сварки.
• Безопасность эксплуатации при соблюдении правил сборки печи.

Недостатками металлических печей являются:

1. Быстрое остывание из-за неспособности печи удерживать тепло. Требуется постоянная поддержка горения топлива.
2. Проблемы с отоплением в больших помещениях.
3. Более низкая пожаробезопасность по сравнению с кирпичной печью. Обязательна внутренняя футеровка топки огнеупорным материалом.

Материал для печи металлической в ​​баню

Для изготовления печи используется металл толщиной более 5 мм; при меньшем значении устройство прослужит не более 5-7 лет. Известные производители печей предлагают изделия из стали толщиной 10 мм для печей и немного тоньше для резервуаров для воды и бункеров для камней. Чтобы сделать печь для сауны своими руками из металла, в первую очередь необходимо определиться с ее формой. Прямоугольное сечение печи потребует большого количества сварных швов и сложных процессов гибки металла. Для упрощения работы домашние мастера используют трубы большого диаметра или обычные бочки, если их размеры и толщина стенок подходят для устройства печи.

Конструкция печи-каменки металлической для бани

Банная металлическая печь состоит из трех основных частей, таких как камера сгорания топлива, бункер для камней, бак для нагрева воды. Рассмотрим подробнее назначение этих элементов:

• Камера сгорания
  . .. Вот процесс горения дров. Для управления им используются дверцы топки и поддувала. Последний служит для подачи воздуха в топку. Удаление продуктов сгорания из топки осуществляется через зольник – металлическую решетку. Из топки тепло от горящих дров поднимается в бункер с камнями.
• Бункер
  … Может быть открытым и закрытым. Чтобы копоть и копоть из печи не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в боковой части печи делается специальная дверца.
• Емкость для воды
  … Поднимаясь выше, горячий воздух нагревает емкость для воды. Для удобного слива горячей воды у ее основания приваривается кран. Вода заливается в бак сверху. Для максимального теплового эффекта дымоход топки расположен в центре водяного бака.

Если конструкция металлической печи для бани вам понятна, приступаем к процессу ее изготовления.

Изготовление печи-каменки для бани из металлической трубы

Печь будет изготовлена ​​из трубы диаметром 700 мм, ее высота составит 1600 мм. Для работы нам потребуются: стальной лист размерами 2200х1000 мм и толщиной 10 мм, металлическая труба длиной 1600 мм с толщиной стенки 7-10 мм, дымоходная труба диаметром 100 мм и толщиной стенки 5 мм, металлический прут 10 мм, решетка чугунная (из магазина), дверные петли — 8 шт, задвижки — 3 шт, сливной кран для бака, рулетка, строительный уровень, болгарка, металл ножницы, сварочный аппарат. Порядок изготовления печи из металлической трубы выглядит так:

1. Трубу разрезаем на две части: одна из них длиной 0,9м, другая 0,7м.
2. На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие под поддувал 20х5 см. Работаем аккуратно, потому что кусок, отрезанный от трубы, в дальнейшем пойдет на изготовление двери. Таким же образом вырезаем окно для топки печи; материал для будущей двери не выбрасываем.
3. Затем к нашей трубе привариваем ушки и петли, а на двери защелки. Теперь можно прикрепить дверцы поддувала и топливной камеры.
4. Из листа металла вырезать круг Д=0,7м, в его центре отверстие, соответствующее размерам колосника. Если купить ее не удалось, можно изготовить решетку самостоятельно из стального прутка. Подготовленный круг необходимо вварить в трубу чуть выше поддувала. Изготовление топки завершено.
5. В боковой части печи вырезать окно для увлажнения горячих камней и установить для него дверцу.
6. Делаем платформу для размещения камней. Для этого подойдут металлические прутья. Размеры ячеек принимаются с учетом размеров камней, взятых для засыпки каменки в бункер.
7. После укладки камней вырезаем из листа металла еще один круг такого же диаметра. В нем делается отверстие для дымохода, расположенного у дальней стенки топки. Привариваем дымоход и круг с отверстием под него вверху бункера.
8. Готовим бак для воды. Для этого к печке приваривается отрезок трубы 0,7 м.
9. Делаем летку в баке для воды.
10. Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получилось две детали разного размера. В большинстве своем делается отверстие для дымохода. Покрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем по отверстию.
11. Меньшая часть круга будет служить крышкой люка залива воды. Поэтому эта деталь крепится к печке на петлях.

Размеры печи металлической для бани зависят от габаритов парилки. Такая печь сможет хорошо прогреть помещение объемом 20-25 м3.

Преимущества и недостатки

Существенным преимуществом вертикальной печи перед горизонтальной является ее компактность, позволяющая занимать минимум места в бане. Подходит для небольших помещений.

Другие преимущества включают в себя:

• экономия денег инвестиции; металл
• , как надежный материал, обладает отличной механической прочностью, выдерживает скачки температуры, не влияющие на это свойство;
• Достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного выгорания топлива происходит дальнейшее сохранение тепла;
• закругленный срез трубы дает мощную теплоотдачу и формирование необходимой тяги;
• быстрый прогрев помещения менее чем за 1 час;
• металлическая печь прослужит более 10 лет, если умело подойти к ее изготовлению;
• цилиндрическая форма трубы избавит от ненужных прямых углов и длинных сварных швов. Основной причиной появления коррозии и отверстий, через которые будет идти утечка угарного газа, являются именно сварные швы.

Основным и распространенным недостатком металлической конструкции является то, что она более подвержена коррозии.

Плюсы и минусы самодельной конструкции

Печь для бани из трубы отличается невысокой ценой, жаростойкостью и долговечностью.

Материалы, применяемые для изготовления парных печей, должны обладать следующими качествами:

• теплостойкость;
• механическая прочность;
• коррозионная стойкость;
• устойчивость к резким перепадам температуры;
• долговечность;
• высокая теплопроводность и теплоемкость.

Черный металл не отличается высокой стойкостью к образованию коррозии, однако изготовление банной печи из толстостенной трубы возможно, если ее диаметр не менее 50-60 см.

Преимущества данной конструкции:

• Черный металл характеризуется отличными эксплуатационными характеристиками: механической прочностью, высокой теплоотдачей и стойкостью к перепадам температур. В то же время линейное тепловое расширение материала низкое.
• Толщина трубы не менее 8 мм, что обеспечивает высокую теплоемкость конструкции, способную некоторое время удерживать и постепенно отдавать тепло даже после выгорания топлива.
• Большая толщина материала продлевает срок его службы, несмотря на то, что металл подвержен разрушающим коррозионным свойствам.
• Печь имеет отличную естественную тягу, эффективное распределение и отвод тепловой энергии благодаря внутренней цилиндрической форме.
• Минимальное количество сварных швов за счет круглой формы изделия. Поэтому вероятность коррозии, задымления и угарного газа сведена к минимуму.
• Стоимость бывшей в употреблении трубы ниже, чем новой. Главное перед покупкой тщательно проверить его на наличие коррозии.

Трубы различаются в зависимости от способа изготовления. Лучшим вариантом будет горячедеформированная бесшовная труба или электромуфта с одним продольным швом. Изделия с винтовым швом не подходят, так как деформируются в результате сильного нагрева.

Основным недостатком самодельной металлической печи является интенсивное инфракрасное излучение. Человек ощущает это как сильное тепло, поэтому нахождение рядом с плитой может вызвать дискомфорт. При этом само наличие такого тепла еще не означает такой же эффективный обогрев помещения.

Важные советы

• Чтобы тепло не покидало контейнер духовки, на краю дымохода установлен открывающий клапан.
• Пожар может быть вызван огромным скоплением сажи. Для этого в трубе просверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это предотвращает появление нагара. Топливо будет полностью сгорать, а накопление сажи будет минимальным.
• После завершения изготовления конструкции ее необходимо проверить на наличие отверстий, зазоров и трещин.
• Вокруг печи не должно быть предметов, подверженных возгоранию: синтетики, дерева и ткани.
• Все обрезанные кромки труб и металлических листов должны быть очищены от острых краев во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалисту.
• Установка данной печи должна производиться на готовый бетонный фундамент, его высота 250-300 мм. На него в один или два ряда укладывается кирпичная кладка на глиняном растворе. Кирпичный экран защищает стены от перегрева.

Что такое

Баня без печи не баня! Это не просто отопительный прибор, это душа бани. От правильно подобранной печи зависит скорость прогрева дома и каменки, микроклимат в парилке и ваше настроение.

Все мы видели — кто своими глазами, кто в фильмах — известную «буржуйку». На нее очень похожа печь из трубы, но вариант для бани другой по конструкции — такой в агрегате должен быть нагреватель и, возможно, бак для нагрева воды. Все остальные элементы такие же, как и у других печей: корпус, поддувал, топка с решетками, труба.

Пробная печь

1. Перед использованием печи необходимо провести пробную печь, которая позволит проверить всю конструкцию на герметичность сварных швов.
2. Заслонка открывается, и воздуходувка открывается. После этого из дров делается небольшая закладка и поджигается. Дверь закрывается, и в верхний отсек подается кислород.
3. Прослеживается полный подогрев, наличие тяги и проверка герметичности швов.

Так получается дешево и практично печь для сауны. Такую простую роскошь может позволить себе каждый.

Как не сделать из этой печки бомбу?

Основные элементы печи из трубы

Как это ни смешно, но из трубы можно сделать не только печь для бани, но и настоящую бомбу. Это связано с тем, что в процессе сварки допускаются грубые ошибки. Например, если тяга будущей печи слишком сильная, для чего необходимо заранее сделать в дымоходе задвижку, и она должна быть подвижной.

Во-вторых, важно предотвратить возможное воспламенение сажи, особенно большого ее количества. А для этого нужно печку, если она горизонтальная, оборудовать камерой дожигания: в верхней части трубы для этого приваривается горизонтальный лоток – до пола печи вглубь. Далее, почти в верхней части трубы, отделяющей основную камеру от входа в трубу, в стенке самой печи проделываются два отверстия. А чтобы они не дымили, их нужно делать в трубочках, слегка загнутых в сторону трубы. Такая простая конструкция добавит кислорода и поможет сжечь все продукты горения, значительно уменьшив отложение сажи.

И еще пара дизайнерских штрихов – и каминная печь, доставшаяся вам почти даром, станет вашей гордостью!

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Среди любителей отдыха на природе или сторонников здорового образа жизни вряд ли найдется тот, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной ванной. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство полнотелой печи из кирпича требует определенных навыков и умений, кроме всего прочего, такая печь занимает больше места, и купить ее можно в строительном магазине, но стоит она определенную сумму денег. В то время как металлическая печь является более экономичным вариантом и ее намного проще сделать своими руками, не говоря уже о том, что эту работу можно доверить сварщику.

Печь, изготовленная самостоятельно с учетом правил техники безопасности, не несет угрозы для жизни и здоровья человека, так как ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печи может служить не только труба или баллон, здесь также используется листовая сталь.

Листы обычно оформляются в корпус в виде прямоугольного параллелепипеда, но эта форма имеет свои особенности:

• листы необходимо предварительно раскроить, разрезать и соединить между собой сварочным аппаратом;
• в итоге такая печь будет стоить дороже;
• цилиндрические дрова лучше проводят тепло;
• исходя из траектории движения дымовых газов, более предпочтительно круглое сечение;
• плоские стены более подвержены возгоранию, чем трубы из точно такого же материала.

В чем преимущества металлических печей:

• цилиндр лишь немного теряет сферическую форму за счет теплопроводности;
• толщина стенок водопроводных или газопроводных труб позволяет добиться высокой теплопроводности;
• печь можно переносить, она прочная;
• стоимость изготовления такой печи очень низкая, т.к. обрезки трубы часто продаются по низким ценам;
• Подробная инструкция по изготовлению с указанием размеров и диаметров труб уменьшит трудоемкость процесса и сэкономит время;
• многие фабричные изделия такого рода изготавливаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
• Кроме того, такие устройства обладают термостойкостью, устойчивы к коррозии, долговечны и легко переносят перепады температур.

Конечно, у таких печей есть свои недостатки — обработка толстой металлической трубы требует как приложения физической силы, так и инструментов для определенного вида работ.

Типы и характеристики

По расположению в пространстве печи, выполненные из труб, делятся на следующие виды:

• вертикальные;
• горизонтальный.

Вертикальная печь похожа на печь, но имеет отличия — дополнительный контейнер для камней и бак для воды.

Вертикальная самодельная печь занимает меньше места , что имеет большое значение при небольших габаритах парилки, но по той же причине уступает горизонтальной печи по времени горения и теплоотдаче. В процессе сжигания топлива тепло идет вверх, боковые стенки не успевают сильно прогреться. В горизонтальной топке процесс идет иначе – ведь нагретый воздух на пути к дымоходу одновременно прогревает и арочные ограждения. Исходя из этого понятно, что КПД горизонтальной печи будет выше, чем вертикальной. Основным недостатком такой конструкции считается расположение дверей зольной камеры и топки непосредственно в парилке.

Топливо в вертикальной трубе сгорит быстрее, если не закрыть дверцу зольника, тем самым приостановив доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, тогда как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде топки больший охват греющих камней и более высокая конвекция горячего воздуха, к тому же дверка поддувала и топливник, которые расположены в самом конце трубы, дают возможность вывести их из парилки. И первый, и второй тип можно сделать своими руками.

Учебная

Конечно, печь, сделанная своими руками, не будет иметь изысканный вид или оригинальность, но свою функцию выполняет не хуже заводской и отлично обогревает парилку площадью до 20 м2 .

В первую очередь труба должна выполнять свои основные функции. , а именно равномерно подбирать и отдавать тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и служила долго. Говоря об основных характеристиках труб, необходимо взять учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда доступна.

Если говорить о стандартной ванне, то оптимальными считаются следующие размеры:

• диаметр секции — 0,5-0,55 м;
• толщина стенки — 8-12 мм.

Следует отметить, что чем больше диаметр, тем выше будет расход древесины.

Обратите особое внимание на качество материала: для изготовления печи в баню подходят только стальные трубы, а сталь не нужна высокоуглеродистая. Он не подходит для профильных работ, так как его швы могут легко потерять форму или даже разойтись. Высокоуглеродистую сталь можно определить по искрам, возникающим при взаимодействии металла и наждачного кольца – белые искры будут разлетаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, а детали из нержавеющей стали тоже не подойдут. Наилучший вариант – сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее тоже легко вычислить с помощью наждачной машинки: искры от взаимодействия с металлом будут оранжевого, красного или ярко-белого цвета.

Ни в коем случае нельзя использовать чугун, так как он приходит в негодность при контакте с водой.

Другие преимущества стальных труб:

• стойкость к механическим повреждениям, высокая теплоотдача и низкий коэффициент расширения при нагреве;
• сохранение тепла даже после полного сгорания дров.

Трубы

имеют свои характеристики в соответствии со спецификацией. Рассмотрим эту информацию более подробно.

Круглые трубы классифицируются по величине внутреннего диаметра. Вторая цифра указывает толщину стенки, в последующем сообщают информацию о ее типе и другие характеристики. В качестве единицы измерения принято брать миллиметр. Если трубы профилированные, первые два символа обозначают максимальный размер сечения, третья цифра – толщину стенки. Указание «530 на 10» означает, что диаметр трубы по внутренней стенке 530 мм, толщина — 10 мм, наружный диаметр — 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Предпочтительно допуск потока применяется к эллиптичности.

Толщина стенки трубы также будет различаться.

Водопроводные трубы подразделяются на следующие подвиды:

• облегченные;
• обыкновенный;
• укрепленный.

Так или иначе, самые популярные трубы имеют диаметр 530 мм, их толщина 6-12 мм, номинал 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу подготовить материалы для будущей печки. Оптимальный вариант диаметра трубы – 0,5 м, что подразумевает и хорошую теплоемкость, и комфортную работу. Трубы номиналом 500 мм имеют шаг 10 мм и обычно относятся к трубам большого диаметра. Гораздо проще сразу подобрать трубы, подходящие друг другу по диаметру сечения и толщине стенки, чтобы облегчить изготовление концентрической конструкции и уменьшить зазоры между ними.

Трубы относятся к наиболее востребованным товарам. , поэтому нет смысла слишком скрупулёзно их регулировать. Трубы размером от 250 до 400 мм имеют широкий простор для выбора. По возможности для изготовления банной печи отдавайте предпочтение обрезкам спиральных труб (их обозначение — ГОСТ 20295 85). По сравнению с прямошовными трубами (ГОСТ 10704–91) они имеют меньшие значения эллиптичности, более точны и продаются по той же цене, что и металлолом. Бесшовные трубы без швов еще лучший вариант, но подходят только для изготовления мелких деталей, так как их диаметр не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место — это может быть как гараж, так и домашняя мастерская.

Материалы

Для работы потребуются следующие материалы:

• непосредственно труба, которая нужна для создания топки и бака для воды, ее диаметр должен быть от 500 до 600 мм (оптимальным считается 530 мм), стенка толщина от 8 до 16 мм, длина – от 1,2 до 1,5 м;
• труба, которая станет емкостью для камней – ее диаметр около 400 мм;
• дымоход-дымоход — диаметр 120-150 мм, толщина 2-4 мм;
• листы металлические в количестве нескольких штук, размерами около 600 на 800 мм, толщиной около 8-12 мм;

• шарнирные металлические петли;
• малая часть водопроводной трубы с резьбой диаметром 1/2-3/4 дюйма, длиной 50-80 мм и водопроводный кран с резьбой внутри того же диаметра;
• отрезков прутьев из арматуры — длина около 500 мм, диаметр от 12 до 18 мм, подойдут готовые железные решетки для твердых видов топлива;
• цементная композиция;
• кирпичи;
• песок.

Обратите внимание, что топливный отсек, дымоход и котел должны быть выполнены не из черного металла, а из нержавеющей стали. Хотя это и связано с некоторыми трудностями, так как для их сварки потребуются электроды из той же нержавейки или специальные проволоки для сварки.

Необходимые инструменты:

• аппарат для сварки элементов;
• любой прочный резчик по металлу;
• электроды;
• Клапан врезной;
• металл для ножек;
• шнур асбестовый;
• дверные ручки.

Схемы и чертежи

Перед началом работ необходимо определиться, какой тип печи — вертикальный или горизонтальный, будет предпочтительнее. Затем создайте рабочий чертеж со всеми параметрами — размером устройства, конфигурацией его компонентов, габаритами.

В том случае, если это первый опыт самостоятельного изготовления печи, логичнее обратиться к готовым чертежам и схемам для изготовления типовой модели устройства, это поможет избежать ошибок и дальнейшая некорректная работа агрегата. Более того, неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена ​​печь:

• На участке, где планируется установка устройства, выкапывается яма размерами 50 х 70 х 70 см.
• Дно карьера засыпано мелким щебнем. Учтите, что толщина слоя должна быть не менее 30 см. Далее нужно как можно плотнее уплотнить этот слой.
• Далее необходимо приготовить цементный раствор из расчета следующего соотношения компонентов: на 1 часть цемента взять 4-5 частей песка, разбавить водой до получения сметанообразной однородной смеси. Насыпьте слой щебня и дайте ему затвердеть – как правило, этот процесс занимает 24 часа.
• Для создания гидроизоляции на затвердевший цементный слой рубероид укладывают в несколько слоев.
• Слой рубероида окончательно заливается бетоном: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого нужно выровнять получившийся слой.

После высыхания фундамента устанавливается глиняная площадка, на которую впоследствии укладываются кирпичи тех же размеров — 0,7 м на 0,7 м. В итоге кирпичная площадка должна быть около 15-20 см в высоту. Для предохранения от перегрева стен, предназначенных для расположения печи, выкладывают защитный экран из кирпичей, которые кладут ребрами и скрепляют глиняным составом. Оптимальная длина для этой конструкции – 120 см, при этом топка располагается не менее чем в 20 см от нее.

Неважно, какой печью будет оборудована будущая баня — горизонтальной или вертикальной — в любом случае она будет оборудована печью. В этой статье мы не будем касаться темы выбора камней (наиболее рекомендуем использовать речные галька, бальзам, кварцит, хлористый тальк или габбродиабаз), в любом случае теплоемкость зависит от утеплителя. Засыпать печь камнями просто невозможно, ведь в этом случае баня не прогреется и все тепло осядет в трубу в виде копоти.

Для начала нужно решить, будет печка проточной или открытой. В первом случае камни будут омываться дымовыми газами, в этом случае установить режим достаточно просто — достаточно в несколько этапов выбрать и разместить различные камни, пока не будет достигнут желаемый эффект. Есть нюансы – париться в этом случае можно только при использовании древесного топлива высшего качества и добавлять пар только при использовании воды. В случае с открытой печью этих требований нет, но ее создание сложнее в исполнении.

Самый простой тип открытой печи – поддон, установленный на топке. Такое устройство подходит только для горизонтального вида печи. Но есть сложности — проведение предварительных расчетов, а также изучение опытных образцов, так как площадь контакта между камнями и стенками топки должна строго соблюдаться. Другой тип печи требует меньшей точности, в которой нагрев происходит за счет средствами дымовых газов, но такое устройство изготовить сложнее.

Без должного опыта лучше всего отдать предпочтение печи с вертикальным расположением. — в нем ТЭН и бак для воды нагреваются последовательно. Для более опытных людей печь лучше сделать параллельной схемы; вода в этом случае нагревается быстрее. Самой сложной в изготовлении является колпаковая печь, у которой печь еще и открытая.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую связано с рисками как возможных ожогов, так и пожароопасностью, поэтому во избежание возможных последствий необходимо применять определенные правила монтажа плиту и учитывать особенности ее эксплуатации. По форме он не обязательно будет круглым – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, что делает их не такими сложными. Независимо от того, что сама навесная печь имеет малый вес, теплообменник необходимо устанавливать на возвышении не менее 20 см относительно пола. Фундамент может быть как железобетонным, так и кирпичным, а может быть собран из бетона. блоки.

Обязательным условием также является наличие металлического листа размерами 0,5 на 0,7 м перед дверкой топки и поддувала. Двери должны распахиваться внутри предбанника или парилки.

Наименьшее расстояние между дымоходом, а также другими нагреваемыми металлическими частями топки, дымоходом и деревянной обшивкой стен и потолка — 1 метр.

Заполнять бак водой лучше всего до растопки бани — попадание влаги в горячую сухую металлическую емкость чревато ожогами от удара пара.

Внимательно осмотрите все детали. Перед тем, как варить их вместе, когда установка будет завершена, не забудьте проверить ее характеристики: КПД, работу змеевика методом пробы. Зайдите в парилку, оставайтесь внутри – оцените согревающий воздух вокруг себя.

Горизонтальная печь

При изготовлении печи горизонтального обустройства своими руками порядок действий будет следующим:

• Вырубка топки с помощью болгарки — часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, длина трубы будет от 0,7 до 0,9 м.
• Изготовление решеток из металлических каркасов, а также арматурных стержней, приваренных к каркасу параллельно, расстояние между которыми должно быть около 50 см.
• Колосники крепятся внутри топки. В случае использования готовых металлических конструкций их сворачивают в небольшие куски металла, предварительно приваривая внутрь.
• Сверху вырезается отверстие, которое в дальнейшем будет выполнять функции дымохода, его размер 15 на 20 см. От задней стенки лучше всего сделать отступ 15 см, чтобы горячий воздух тоже принимал участие в теплообмене, а не просто удалялся поскорее.

Некоторые настаивают на том, чтобы прорезать отверстие прямо в самой задней стенке трубы, но делать это не рекомендуется, так как из-за таких манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующим этапом вырезается лист металла размером, соответствующим задней стенке, и приваривается к ней. Если на схеме указано наличие каменки, то лист, относящийся к задней стенке печи, должен быть большего размера, чтобы он своей верхней частью создавал емкость для камней. В передней стенке вырезают паз, который впоследствии становится зольник и топка.

Крепление фасада сваркой и навешивание дверей на торец — как правило, их либо изготавливают самостоятельно, либо приобретают в специализированном магазине.

Вот и все — печь для бани готова. Металл перед использованием необходимо обработать от коррозии и возможных отложений, после всех манипуляций необходимо проверить возможности агрегата, проведя первую контрольную топку.

Вертикальная

Конструкция вертикальной печи абсолютно идентична созданию горизонтальной, за исключением нескольких моментов. Отличительной особенностью является прямое положение трубы в пространстве, когда оба конца образуют не заднюю и переднюю поверхности, а соответственно верхнюю и нижнюю. В таких печах отделение для расположения камней находится непосредственно в топочной камере, в результате изготовление такого узла будет несколько сложнее в исполнении, но и нагретый воздух будет более насыщенным.

Этапы изготовления.

• Сначала необходимо вырезать в трубе окно, которое будет канавкой нагнетателя для подачи кислорода к горящему топливу, а также будет собирать продукт разложения топлива — золу. Ход 40 мм от нижнего края трубы и выпилите болгаркой или ножовкой паз в форме параллелепипеда, который тогда будет примерно 80 мм на 240 мм.
• В этой же оси нужно вырезать еще один паз для укладки в него топлива — отступить от верхнего края продувочного отверстия от 180 до 200 мм. Процедуру вырезания нужно производить крайне аккуратно и максимально аккуратно, так как эти вырезанные отрезки впоследствии будут дверкой топки и поддувала.

• Над уровнем топки находится поддон для укладки камней. Отмерьте от переднего края топки от 120 до 180 мм, вырежьте паз в форме круга диаметром около 350 мм. Обратите внимание, что этот паз должен быть смещен на 90 градусов к окружности трубы.
• Следующая труба обрезается так, чтобы ее длина была эквивалентна внешнему диаметру большей трубы. Далее нужно обрезать верхушечную часть на три четверти, чтобы придать материалу форму совка.
• Полая стенка приварена к задней части с пазом. К лобовой части крепится колпак с раздвижной дверцей в форме полукруга, который в дальнейшем будет использоваться как емкость для камней и добавления жидкости в камни в процессе парения в ванне.

• Секция вставляется в трубу-основу таким образом, чтобы ее наружный отступ был от 20 до 30 мм при наличии вокруг нее свободного пространства. Далее отверстие тщательно обваривается по периметру. При необходимости крепится изнутри арматурными стержнями.
• Из листа металла вырезают круговой диск, который по диаметру внутренней части равен основной трубе. В центре диска вырезается прямоугольник — по размерам он должен легко входить в решетку из чугуна. Если их нет, внизу приваривают прутья арматуры, которые образуют сетку из решеток.
• К основанию топливного бака необходимо прикрепить трубу основания на 20 см выше воздуходувки с помощью сварочного аппарата.
• Вырежьте основание воздуходувки из стального листа. Внизу печь ставится на небольшие ножки.

• Следующим этапом является изготовление бака для воды, при этом дымоход должен проходить через него. Основная труба используется в качестве боковых стенок, дно также является верхним сводом топки.
• Дно вырезается из листа стали в соответствии с диаметром внутренней стороны трубы, затем в нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое в дальнейшем станет дымовая труба.
• В это отверстие вставляется часть дымохода так, чтобы он выступал за края на 100-120 мм.

• Дно емкости для воды вставляется в дымоход и заваривается чуть выше емкости для камней. Труба для дыма должна быть сбоку площадки в виде совка.
• Бак для воды заваривается по всему периметру, снизу делается отверстие, в которое вставляется кран.
• Петли приварные для крепления дверей к кузову. Проверьте, не протекает ли бак, наполнив его водой. Далее нужно провести первую пробную печь.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, ее можно покрасить огнеупорной краской – термостойкая краска не только придаст ей нужный цвет, но и поможет защитить металл от последствия коррозии.
