Печка для теплицы бубафоня: бубафоня, печка на дровах, печь длительного горения » eТеплица

Содержание

Печь бубафоня – принцип ее работы, конструктивные элементы, правила сборки, плюсы и минусы

Содержание:

Конструктивные особенности бубафони
Расчеты конструктивных элементов печки
Котел из газового баллона
Котел с водяной рубашкой
Сборка бубафони

Свое название печь бубафоня получила от своего создателя – умельца, который живет на Колыме, Афанасия Бубякина. Он в интернете регистрируется в разных сервисах и порталах под ником bubafonja. Нельзя сказать, что свое детище он изобрел сам. За основу печки была взята уже действующая конструкция, которая носит название Стропува. Это агрегаты, которые выпускает литовский производитель. Просто Бубякин доработал конструкцию, повысил ее КПД и добился максимального горения топлива.

Бубафоня в сборе

Что самое удивительное, чертежи умелец выставил в свободном доступе, которыми не замедлили воспользоваться все домашние мастера. При этом конструкция оказалась очень простой с минимальным количеством элементов. Изготовить ее можно за один день, если владеть навыками работы сварочным аппаратом. При этом высокой квалификации здесь не надо. Но самое удивительное то, что печка бубафоня может работать на любом твердом топливе: опилки, дрова, ветки, еловые или сосновые шишки, уголь (антрацит).

Во всем хороша печь Афанасия Бубякина, но есть у нее и один недостаток, который лишает возможности установить ее в систему водяного отопления. То есть, она для этих целей не предназначена. Как отдельный отопительный агрегат, она работает превосходно, даже можно соединить ее с ГВС. Но с отоплением не получается. Если подключить ее к отопительной системе дома, то котел бубафоня себя начинает проявлять, показывая все негативное. А именно:

Увеличивается расход топлива, снижая КПД до 60%.
На стенках топки и дымохода осаждается сажа, которая интенсивно растет.
Одной загрузки хватает на 12 часов. Такой же котел от Стропува требует топлива через каждые 30 часов.
В сильные морозы в дымоходе образуется конденсат, который тут же замерзает, сужая сечение дымоходной трубы.
Редко, но случается, процесс обратного горения. Это когда воздух в топку подается не из поддувала, а из дымохода.
Очень сложно регулировать температуру нагревания воды в системе отопления. Котел работает скачкообразно, достигая максимальных температур до +97°, что чревато большими неприятностями.

Как сгорает топливо и остальные процессы внутри агрегата

Но необходимо отметить, что конструкция печки Стропува очень сложная. В ней большое количество разных элементов, которые влияют на качество работы прибора. Мастер с Колымы просто упростил ее, сделав эффективным сам процесс сгорания топлива. А этот процесс состоит из двух этапов: пиролиз, то есть, тление топлива при небольшом количестве кислорода, и дожигание газогорючей смеси, в которую входят кислород, пиролизные и дымовые газы.

Конструктивные особенности бубафони

Итак, как уже говорилось выше, сделать бубафоню своими руками – не проблема. Главное – разобраться в ее конструкции и понять принцип работы печки. На фото ниже показана схема расположения основных элементов агрегата. То есть, это емкость, она же корпус печи, в которую закладывается топливо. Чтобы происходит пиролиз, необходимо создать условия, при которых в зону горения будет подаваться минимальное количество воздуха. Это будет обеспечивать труба, которая будет проходить сквозь верхнюю крышку бубафони. Крышка плотно прилегает к корпусу прибора, здесь должна обеспечиваться полная герметичность.

Схема конструкции печи бубафоня

Чтобы пространство тления топлива в процессе сгорания последнего не увеличивалось, что может привести к возгоранию тех же дров или опилок, а этого нельзя допустить, необходимо установить поверх топки какой-то груз, который будет опускаться по мере сгорания топлива и выдерживать необходимый зазор между грузом и зоной тления. В качестве такого груза используется металлический блин, к которому с нижней стороны приварены металлические профили. Последние будут утяжелять груз и создавать тот самый необходимый зазор за счет своих размеров.

Этот утяжеленный блин соединен сваркой с телескопической трубой, по которой должен воздух проникать в зону горения печки. И между ними есть отверстие, которое позволяет воздуху проникать внутрь. И последний элемент агрегата бубафоня на опилках или дровах – это дымоход. Он обычно крепится к выходному патрубку, который устанавливается сбоку корпуса прибора.

Размеры корпуса и распределителя воздуха

Бубафоня – это печь длительного горения, поэтому в ней происходят сразу несколько сложных теплотехнических процесса. Но чтобы их добиться пришлось находить определенные чисто конструктивные решения. К примеру, процесс пиролиза происходит под грузов в виде блина. При этом пиролизные и дымовые газы проходят в камеру над грузом через зазор между блином и стенками корпуса печки бубафони. Зазор настолько мал, что дает возможность под гнетом происходить пиролизным процессам. То есть, сам пиролиз в плане эффективности возрастает, а соответственно растет и роль дожига над блином. Поэтому, если правильно собрать агрегат точно по чертежам Бубякина, то можно саму конструкцию уменьшить почти вдвое.

Правда, необходимо отдать должное, что температура тления и дожига требует особого отношения к материалам, из которых будет собираться печь бубафоня своими руками. Это на самом деле важная составляющая, от которой зависит долгосрочная эксплуатации нагревательного прибора. Металл должен быть достаточно толстым, чтобы его не покоробило и не повело. Поэтому чаще всего мастера используют для этих целей газовые баллоны. Изготовить печь бубафоня из газового баллона своими руками просто. Сам процесс сборки упрощается еще и тем, что баллон уже является готовой конструкцией корпуса нагревательного агрегата с толщиною стенки 6-8 мм.

Вариант элементов

Расчеты конструктивных элементов печки

При кажущейся простоте печи бубафоня необходимо понимать, что ее размеры играют немаловажную роль. Особое внимание надо уделять соотношению ее диаметра к высоте. Данный показатель варьируется в пределах от 3:1 до 5:1. При этом строго подбирается именно диаметр конструкции, он варьируется в диапазоне 600-800 мм. Почему так строго?

Если выбрать корпус меньшего диаметра, то внутри агрегата поступающий в зону тления воздух не успеет максимально нагреться и перемешаться с пиролизными газами. Он просто вылетит в дымоход, унося за собой и позиции КПД. При этом в камере дожига не будет образовываться горючая смесь, которая должна сгореть.
При большом диаметре котла само топливо в основном будет гореть по центру, а края будут сгорать медленно. То есть, внутри зоны тления образуется яма. Получится так, что груз (блин) будет располагаться на краях топливной загрузки, а под ним образуется свободное пространство, которое будет заполняться поступающим воздухом. Топливо просто начнет гореть, и придется забыть о пиролизе, как таковом. Опять снижение КПД. Но, как показывает практика, в данной ситуации чаще всего печь просто затухает.

Так горит топливо в зоне тления под блином

Возвращаемся к толщине стенки. Если изготавливается бубафоня с водяной рубашкой, то данный показатель не должен быть меньше 4 мм. Все дело в том, что через тонкую металлическую стенку тепло тут же перейдет в воду, а вот отводящие газы тут же начнут остывать. При температуре ниже 400С процесс дожига просто невозможен. То есть, газогорючая смесь не будет сгорать, на стенках образуется нагар, внутри дымохода конденсат. И это все является снижением не только КПД, но и срока эксплуатации печки бубафоня.

Внимание! Слишком толстый металл корпуса тоже не является эффективным решением. Потому что тепловая инерция (и временная тоже) создадут условия, при которых котел может закипеть. Поэтому оптимально считается, что толщина стенки прибора должна быть в пределах 6 мм. А если используется для сборки печки жаропрочная сталь, то толщину можно снизить до 4 мм.

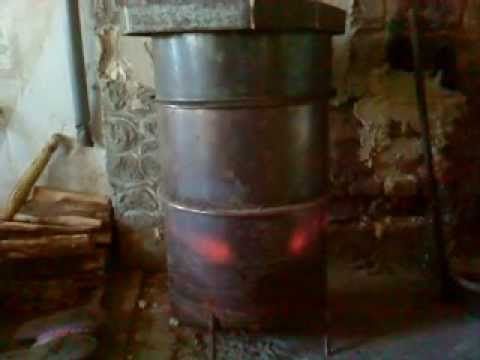

Печь из бочки с тонкой стенкой

Котел из газового баллона

Бубафоня из газового баллона (чертеж приложен) – это наилучшее решение. По сути, это готовый корпус с днищем. Остается только отрезать скругленный верх, который прекрасно будет справляться с ролью крышки.

Перед началом резки надо открыть вентиль баллона, чтобы спустить остатки газа. Специалисты вообще советуют перед любыми манипуляциями с баллоном промыть его теплой водой. Для чего откручивается вентиль и в отверстие заливается вода.
Срезать крышку можно болгаркой из газовым резаком. Рез производится по началу скругления.
После чего линию среза на корпусе и крышке надо доработать болгаркой, на которую насаживается шлифовальный камень. Чистота кромок – основное условие правильной сборки бубафони.

Бубафоня из газового баллона

Сборка распределителя воздуха

Основной элемент распределителя воздуха – блин, который вырезается из листового железа. Основной его параметр – диаметр. По сути, это внутренний диаметр газового баллона, из которого надо вычесть две ширины зазора между блином и стенками корпуса печки. Есть определенные строгие нормы зазора. Они соответствуют соотношению – 0,05D, где D – это внутренний диаметр баллона. К примеру, если D равно 300 мм, то зазор будет равен 15 мм. Теперь можно подсчитать и диаметр блина: 300-15×2=270 мм.

Теперь необходимо определиться с размерами ребер, которые будут утяжелять блин и создавать зазор между ним и топливом. Обычно для этого используется соотношение: 1:D. Но многое будет зависеть от диаметра используемого газового баллона. То есть, данное соотношение не для всех диаметров одинаковое. К примеру, для D=600 мм, высота ребер будет равна 60 мм. Для D=300 мм, высота будет равна 40 мм.

Что касается толщины листа, из которого будет вырезан блин, то здесь также есть свое соотношение относительно диаметра корпуса бубафони (с водяным контуром или без такового). И чем меньше диаметр печки, тем толще в ней должен использоваться блин. Данный размерный показатель является критичным, то есть, он должен быть точным. Проводимые расчеты очень сложны, поэтому мастера пользуются уже готовыми соотношениями.

Диаметр печки, мм	Толщина блина, мм
300	6-10
400	6-8
600	4-6
800	2,5-4

В качестве ребер для распределителя воздуха можно использовать разные профили (готовые или изготовленные своими руками). На фото ниже показано несколько вариантов, которые можно использовать при изготовлении печи бубафони своими руками (схемы и чертежи здесь не нужны). Все достаточно просто. Главное – правильно по размерам нарезать элементы, правильно их уложить по месту и приварить. Кстати, сварку необязательно проводить по всем линиям стыка, можно ее провести по участкам.

Сборка распределителя воздуха

Внимание! На фото хорошо видно, что нижний конец трубы располагается по нижнему краю ребер. Это делается с единственной целью, чтобы входящий в зону горения воздух несколько сантиметров прошел по трубе, которая сама располагается в этой зоне. То есть, воздух попросту нагревается, перед тем как попасть в зону тления дров или опилок.

Обратите внимание на вторую картинку, где показан распределитель с изогнутыми ребрами. Такую конструкцию устанавливают в печки с большой высотой и небольшим диаметром.

Во-первых, таким образом, увеличивается путь воздуха из трубы до топлива.
Во-вторых, происходит завихрение, что помогает в небольшом объеме максимально сжигать его.

Немного о дымоходе

Сечение дымохода котла бубафоня зависит от объема заложенного топлива и от теплоемкости его сгорания. Формула такая:

S=1,75 x e x M, где е – это теплоемкость топлива, М – масса закладки. Теплоемкость у каждого вида топлива разная. Вот только несколько видов.

Дрова – 2,82 кВт/ч.
Опилки – 3,2.
Уголь – 4,85.
Брикеты из разных пород дерева – 3,1-3,5.
Торф – 2,36.

Котел с водяной рубашкой

На фото ниже показан котел бубафоня с водяной рубашкой (чертеж принципиальной схемы). Конструкция на самом деле простая, в состав которой входит сама печь с двойной стенкой, между которыми находится вода для нагрева. Понятно, что основное значение а в данном случае – это зазор. Ничего считать уже не надо, потому что все отработано на практике. Поэтому зазор 40-60 мм – идеальный.

Принципиальная схема работы бубафони с водяной рубашкой

Что касается толщины металла, используемого для сооружения бубафони, то тут есть определенное соотношение: 1 мм толщины на 1 бар давления, создаваемого водой при нагреве. При этом учитывается, что данное соотношение берется из расчета высоты котла в 2 м. По итогам опытных образцов толщина стенки в 2,5 мм прекрасно справляется с нагрузками.

Сборка бубафони

Итак, изготовленная печь длительного горения своими руками по чертежам (или без них) готова, можно переходить к ее эксплуатации.

Делается закладка топлива, которая поджигается сверху.
Сверху устанавливается блин, к которому приварена труба для подачи воздуха.
Сверху трубы и самого котла устанавливается крышка, которую скрепляют металлической лентой на лягушке.

В принципе, все. Теперь о некоторых требованиях по установке.

Ставить агрегат можно только на огнеупорное основание. Хорошо, если к печке приварить четыре ножки.
В системе дымохода должен быть сборник конденсата, в который обязательно монтируется сливной вентиль.
Стены, у которых будет производиться монтаж печи, должны быть облицованы негорючим материалом.

Печка бубафоня в теплице

Такие печки в основном используются для обогрева подсобных и хозяйственных помещений (гараж, склад, цех, хлев и так далее). Но сегодня, исходя из экономии топлива, производится эксплуатация бубафони в теплицах, где они себя неплохо зарекомендовали. И все дело не только в том, что они имеют неплохой КПД и экономичное сжигание топлива. В них можно сжигать практически любой вид твердого топлива. К примеру, булерьян рассчитан только на дрова, а бубафоня может работать и на угле.

Сегодня по поводу эксплуатации и конструкции данной разновидности печек много вопросов. К примеру, а может ли работать бубафоня на отработке? Сразу надо оговориться, что это печь длительного горения на твердом топливе. На отработке может работать другой тип печек, и также с большой экономией топлива и неплохим КПД. Только называются они по-другому, и конструкция и у них тоже другая.

Печь для обогрева теплицы своими руками

Высококачественная печка в теплице даёт возможность существенно улучшить тепловые показатели сооружения Тепличные конструкции позволяют получить достаточно высокий урожай раньше, чем при культивировании растений в условиях открытого грунта. Качественная печка в стандартной теплице даёт возможность не только лишь значительно улучшить тепловые показатели сооружения, да и сделать возможным круглогодичное выращивание сельскохозяйственных и тепличных культур. Для обогрева тепличных конструкций допускается использовать не только лишь печи отопления заводского производства, да и самодельные устройства для отопления парника.

Печь Бубафоня для теплицы, из подручных средств. | Бубафоня — Печь длительного горения. День второй

Зависимо от типа и вида обогрева теплицы, может быть использована разная схема отопительной конструкции. Кроме того, печка для теплицы становится незаменимым отопительным элементом в случае отсутствия системы электро- или газоснабжения. Если печка в парнике или теплице является единственно возможным вариантом обогрева тепличного сооружения, то следует ознакомиться с видами таких конструкций для отопления.

#video_insert_place

Хорошо могут поддерживать благоприятный режим в теплице природные камни. Они тоже нагреваются от солнечной энергии. Камни укладывают вдоль задней стенки теплицы или под полом. Но так, чтобы солнечный свет попадал на них. Камни надо выбирать диаметром до 5 см и в нескольких местах поставить вентилятор. В данном случае температура воздуха не будет слишком высокой днем, а ночью равномерно распределится по всему периметру теплицы.

Обогреть теплицу можно и при помощи биотоплива. Наибольшая теплоотдача у конского навоза, он разогревается в течение недели и в протяжении всего вегетационного периода поддерживает благоприятную температуру в среде грунта, где находятся корни растений. Дачники часто используют коровий, свиной, овечий и другие виды навоза. Их теплоотдача несколько ниже, но тоже годится для обогрева теплицы.

Фермер Иван Золотарь. Самодельная печь из бочки для теплицы

Отзывы:

Juriy61 пишет: Устройство полностью заменяет использование ГАЗА. В паре с котлом отапливает и дом и теплицу (большую)

Алкександр Лященко пишет: Взял трубу к электро опоре прикрутил — во чудак, нету на него электриков

Игорь Чуркаев пишет: прикольно, голь на выдумки хитра, рискованное земледелие у нас 🙂

Juriy61 пишет: Устройство полностью заменяет использование ГАЗА. В паре с котлом отапливает и дом и теплицу (большую)

Алкександр Лященко пишет: Взял трубу к электро опоре прикрутил — во чудак, нету на него электриков

Как видно из рисунка, самодельная печка длительного горения представляет собой емкость с крышкой, разделенной металлической перегородкой, делящей ее на две части. В нижней части сваркой приварены ножки и установлена дверца. В высшей части приварен отрезок трубы, выполняющий роль дымохода. Мы специально не указали размеры, потому что все находится в зависимости от используемых емкостей и материалов. Предположим, вы используете 200-литровые бочки. Вам потребуется:

Главное, чтобы его нижняя часть свободно входила в центральное отверстие перегородки, разделяющей печь и топку. Достаточно будет, если конус войдет в отверстие на глубину 15 – 20 мм. Высшая часть конуса обязана иметь диаметр 150 мм. Теперь можно заправлять печь. Для этого снимаем крышку и вставляем конус в отверстие, перекрывая его тем. В печь постепенно загружаем опилки, хорошо утрамбовывая их. Загрузить необходимо на две третьих объема печи.

Бубафоня для теплицы часть 2

Отзывы:

ANDRON PASECHNIK пишет: Сергей Спасибо за виодсы…

Отопление Valeriy Palich пишет: .

Vita Li пишет: не задумывался дымоход пустить внутри через всю теплицу, должно стать еще теплее

Ujean Klerk пишет: Серега, какие лампы используешь и каковы выводы? Опыт имеешь?

АНДРЕЙ МОРОЗЕНКО пишет: Сергей посоветуйте бубафоня прогорает до половины и постепенно затухает , испытания провожу на улице дымоход 80 мм. и преход на 100 мм. 3 метра подача воздуха 60 мм.сразу горит хорошо а дальше медленное затухание.спасибо.

изготовление самодельной печи длительного горения, изготовление бубафони своими руками и особенности обогрева теплицы дровяной печью

Урожай зависит от погодных условий, в частности, от температуры в теплице. В регионах с суровым климатом для своевременного получения урожая сооружают специальные конструкции, утепляющие теплицы. Их размер и количество зависит от площади теплицы. Так как отопительные приборы будут эксплуатироваться длительное время, на оборудование потребуются существенные материальные затраты. Следовательно, стоимость урожая возрастет.

Виды отопления и виды печей

Теплицы отапливаются несколькими способами:

биологический;
электрический;
воздух;
газ;
плита.

Печное отопление — самый экономичный вариант отопления, позволяющий использовать большинство видов топлива. Они могут работать как дрова, уголь, газ и даже пеллеты.

Печное отопление имеет один существенный недостаток — пересушивание воздуха из-за быстрого нагрева оборудования.

Печное отопление на опилках, являющихся отходами деревообрабатывающих предприятий. Поэтому покупка этого топлива не требует больших затрат. Для строительства печки на опилках необходимо приобрести бочку жести, лучше пару бочек, газовый баллон и отрезок трубы.

Печка на отработанном масле — экономичный вариант отопления с длительным горением. Те, что подлежат переработке, утилизируются из любого автопарка, так что работники автопарка с удовольствием поделятся нефтью.
В холодное время года для обогрева теплицы используют печи, которые обеспечивают хороший обогрев.
Кирпичная отопительная печь Кузнецова вызывает особый интерес у садоводов благодаря высокому КПД (80%). Однако корпус кирпичной печи необходимо утеплять базальтовым материалом.
Чудо-печка на дизеле — отличное решение для теплицы, где нет подключения к системе центрального отопления. Печь используется и как дополнительный, и как основной источник тепла.

Существует много видов печей для обогрева теплиц, которые отличаются друг от друга:

принцип теплопередачи;
конвекция;
излучение;
основные и дополнительные детали;
камера сгорания;
трубы для подачи воздуха.

Проектирование и монтаж конкретной печи можно осуществлять только после изучения всех тонкостей процесса нагрева. Нужно знать, что печи для больших теплиц и малых отличаются порядовкой.

Варианты топлива

Отопление теплицы предполагает использование различных видов топлива. Самым доступным топливом являются дрова. Конструкция лесовозного оборудования не представляет ничего сложного. Дровами можно топить и печи длительного горения. Для небольшой теплицы достаточно будет загружать топливо один раз в сутки.

Уголь можно использовать для лучшего обогрева. , главное его достоинство — высокая калорийность, а недостатки — много отходов: золы, пыли. А также при сгорании угля в атмосферу выделяются вредные и ядовитые газы, а некоторые виды угля могут даже самовозгораться при несоблюдении условий хранения.

В последнее время опилки используются в качестве топлива для отопления. Печи, в которых производят тепло, относят к конструкциям длительного горения. Качественный нагрев сопровождается небольшим дымлением. Такой вариант печи легко выполнить самостоятельно. Печь имеет достаточно высокий КПД.

Тепличные помещения также могут отапливаться печами, в которых в качестве топлива используются топливные брикеты. Такое топливо, по сравнению с углем или дровами, имеет лучшие характеристики, например, меньше дыма, быстрый нагрев и отсутствие вредного воздействия на воздух. Использование топливных брикетов позволяет избежать искрения, а длительного горения – поддерживать необходимую температуру. Печка на этом виде топлива отличается высоким КПД, экологичностью и экономичностью.

Некоторые дачники в качестве топлива используют жидкость. Однако он не совсем пригоден для отопления из-за своей токсичности и дороговизны.

Оптимальный выбор

Оптимальным вариантом для обогрева теплиц является установка каменки-буржуйки, которая считается наиболее экономичной и простой в эксплуатации. Каменка состоит из бочки с дверкой для топки, дымохода, трубы для тепло выйти, перемычка в верхней части.

Обогрев за счет движения дыма:

Горячий дым движется по трубе, труба устанавливается либо по бокам теплицы, либо по центру.
Поверхность печи излучает тепло.
Теплый воздух образуется над полотном и выходит через трубу.

В качестве топлива можно использовать отходы пиломатериалов, уголь или дрова. Качество горения зависит от вида топлива и проникновения воздуха в топочное пространство. Этот способ нагрева подходит для тех, кто часто может контролировать процесс горения. Это единственный недостаток печки.

В печах длительного горения этот минус является преимуществом: в них топливо можно подкладывать гораздо реже. Они также потребляют меньше топлива и уменьшают нагрев стенок топки без снижения теплоотдачи. Они очень схожи по характеристикам с инфракрасными обогревателями.

Печь длительного горения имеет две камеры, одна из которых полностью сжигает остаточное топливо, а другая только основную часть. Доступ кислорода в камеру ограничен, в результате чего топливо не сгорает сразу, а тлеет длительное время с выделением большого количества тепла.

В качестве топлива для печей длительного горения можно использовать различные бытовые отходы, но без вреда для растений. Постоянство температуры в теплице обеспечивает необходимые условия для роста культур.

Однако перед установкой такой печи необходимо учесть множество факторов.

Центральная деревянная конструкция: плюсы и минусы

Центральная деревянная конструкция выполняется из металлических или кирпичных материалов. Причем, чем больше теплица, тем крупнее конструкция печи. Центральным его назвали из-за необходимости установки в середине теплицы, что позволяет оптимально распределять тепло по всей площади теплицы.

Данная конструкция работает по дереву, поэтому для работы не требуются специальные приспособления.

Центральная дровяная печь имеет немало недостатков.

Частый полив растений и постоянное увлажнение воздуха в теплице. Из-за быстрого нагрева быстро сохнет воздух, а значит, и почва. Некоторые культуры плохо переносят такой климат в теплице. Немного компенсировать этот недостаток позволит установка бочек с водой рядом с печкой.
Еще одним важным моментом является неравномерное распределение горячего воздуха по всей площади теплицы. Возле топки будет поддерживаться самая высокая температура, и чем дальше растение, тем холоднее будет воздух. В результате часть растений вымерзнет по периметру. Это следует учитывать, если теплица большая и имеет высокий потолок.

Выровнять температуру можно с помощью индукционных ламп длительного горения. Располагаются в самых отдаленных частях теплицы. А также обогрев инфракрасным обогревателем позволит сохранить культуры. Этот вариант не подходит для теплиц с низкими потолками: необходимо сделать выбор в пользу дровяной печи или индукционной лампы. Если выбрана печь, то возле нее необходимо установить небольшие вентиляторы для ускорения нагрева.

Бубафоня

Печи-печки имеют малый КПД и необходимость частой дозаправки топлива. Умельец Бубафоня изобрел самодельную конструкцию, отличающуюся принципом сжигания топлива.

Особенности и устройство

Основным отличием печи Бубафони является верхний забор воздушных масс, что обусловило такие положительные свойства, как:

топливо длительного горения;
нет необходимости частой загрузки топки;
лучшее сохранение тепла;
экономичность, ведь такую печь можно сделать из подручных материалов: бочки из железа или металла; В качестве топлива можно использовать не только дрова, но и доски, щепу, картон или стружку. А еще печь Бубафоня работает автономно, то есть без использования электрической энергии.

Есть и недостатки этой конструкции:

внешне выглядит непрезентабельно;
среднее тепловыделение;
образование нагара на стенках печи;
образуется конденсат, который зимой замерзает и закрывает магистральный трубопровод;
при заборе воздуха из воздуховода иногда появляется огонь;
при установке такой печи необходимо позаботиться о вентиляции в теплице.

Для того чтобы самостоятельно изготовить Бубафон, необходимо знать устройство и принцип работы печи. Через верхнюю трубу поступает воздух, и топливо начинает гореть. При горении зола будет скапливаться на поверхности топлива и мешать его горению. Из-за этого нужно позаботиться об установке пресса в виде металлического блина, диаметр которого немного меньше ствола . В середине блина просверлено отверстие для трубки с кислородом.

Топливо сжигается, и пресс опускается, удаляя золу между блином и стеной. Эта зола охлаждается и вместе с остальными продуктами сгорания выходит в дымоход.

Изготовление

Изучив чертежи и схемы печи, поняв принцип работы, вы сможете сделать Бубафон своими руками. Важным моментом является выбор емкости. В качестве него можно использовать трубу большого диаметра, бочку, пустой газовый баллон.

Как бы то ни было, придется доделывать конструкцию:

избавиться от крышки;
для получения бака с открытым верхом необходимо заварить дно;
подготовка пресса: для этого подойдет металлический круг;
просверлить отверстие в центре трубы и приварить трубу;

к крышке также приваривается труба большего диаметра, чтобы первая труба могла свободно скользить;
для создания зазора, чтобы воздух проходил между поверхностью и топливом, закрепите на трубе металлический профиль;
для топки сделать дверцу из железного листа и прикрепить;
в верхней части бака сделать отверстие для дымохода и прикрепить трубу;
сделать ножки для печки, если дно не «стоит».

При изготовлении дымохода необходимо учитывать необходимость создания сопротивления, что позволит более длительную задержку тепла.

Перед установкой печи необходимо сделать для нее фундамент из кирпича и подложку из оцинкованного листа. Это поможет избежать перегрева нижней части печи, что приводит к гибели тесно растущих культур. Фундамент также хранит и распределяет тепло.

После установки печи необходимо обложить кирпичами для улучшения теплоотдачи.

Булерьян: отличительные черты

Булерьян — печь длительного горения, очень похожая на буржуйку. Здесь тоже воздух нагревается горячим дымом из труб по периметру теплицы, становясь тоже горячим. В отличие от печи, в булерьяне воздух нагревается по-другому: прохладный воздух поступает в нижнее отверстие трубы и начинает нагреваться телом дымоходного пространства, где трубы соприкасаются. В результате прохладный воздух нагревается до 60 градусов и выходит через верхнее отверстие. Топливо топочное: дрова, уголь, пеллеты, пиломатериалы.

Булерьян, в отличие от печки, имеет ряд преимуществ.

Более высокая эффективность за счет дожигания дымовых газов. В результате расходуется меньше топлива, а вырабатывается больше тепла.
Полное сгорание топлива.
Один раз затопив Булерьян, она может работать трое суток, что значительно облегчает труд садовника. Для людей, которые не могут заправляться каждый день, это отличный вариант.

Часто Булерьян называют конструкцией без недостатков, но все же есть один недостаток, не связанный с конструкцией печи, производительностью и эффективностью: выделение едких компонентов, которые не утилизируются.

Изначально Булерьян использовали лесорубы Канады, которым часто приходилось вести кочевой образ жизни. Поэтому печь должна была обеспечить безопасность и максимально быстро обогреть помещение.

Для быстрого обогрева теплицы необходимо поддерживать постоянный процесс горения. Однако Булерьян работает в основном в режиме коррупции. При постоянном интенсивном горении металлическая поверхность топки скоро прогорит.

Сухая стружка, картон, бумага используются для розжига печи. Главное, чтобы они были сухими и быстро горели. Процесс горения контролируется через стеклянную дверцу или дроссель. Когда топливо превращается в уголь, топливо снова выбрасывается вверх. Нельзя использовать в качестве топлива уголь, так как булерьян — дровяная печь. Обогрев даже большой теплицы не занимает много времени.

Категорически запрещается повышать температуру в печи до сверхвысоких температур. Во-первых, металлическая поверхность будет гореть, во-вторых, лишнее тепло будет уходить наружу, так как теплопроводность труб ограничена, в результате чего лишнее тепло не передается воздуху. А также не рекомендуется использовать кокс в качестве топлива – это приведет к поломке устройства.

При установке Булериана необходимо соблюдать правила пожарной безопасности. Печь устанавливается на негорючую поверхность, например, на кирпичи, уложенные плашмя, или на металлическую подставку.

При изготовлении собственных печей важным элементом является дымоход, к которому предъявляются требования:

материал дымохода: кирпич, бетон, металл;
параметры дымохода.

В установке печи Бурелян нет никаких сложностей, достаточно подготовить место, правильно сделать дымоход и можно приступать к отоплению.

О видах и особенностях печей для теплиц смотрите в следующем видео.

Отопление теплицы дровами

Обогрев теплицы здесь, в Вайоминге, — непростая задача.

В месте, где зимние температуры постоянно ниже -20, а завывающий ветер дует со скоростью 40-60 миль в час, есть причина, по которой мы действительно единственная ферма, работающая круглый год в этой среде.

Тем не менее, нам нужно было придумать способ согреть наши растения и аквариумы в течение долгой зимы в Вайоминге.

И, поскольку мы запускаем Upstart Farmers, нам нужно было сделать это таким образом, чтобы не сломать банк.

Большинство теплиц сегодня отапливаются природным газом, распространенным и относительно недорогим источником тепла, если у вас есть соответствующая инфраструктура.

При строительстве нашей первой теплицы установка газопровода не входила в наш бюджет, так как это может быть довольно дорого.

Как только мы поняли, что природный газ недосягаем с финансовой точки зрения, мы начали искать другие варианты и в конечном итоге остановились на древесине в качестве источника тепла.

Мы приняли это решение на основе нескольких факторов :

В пересчете на БТЕ (британская тепловая единица) древесина является одним из самых дешевых видов тепла.
Обилие древесины для уничтожения жуков в лесу, окружающем Ларами, которое высушено и готово к сжиганию.

После того, как мы решили, что будем топить теплицу дровами, нам нужно было выбрать подходящий котел для работы.

Теперь в этом пространстве есть много отличных вариантов. Черт возьми, многие люди даже сваривают свои собственные котлы, но мы решили инвестировать в что-то надежное, долговечное и с достаточным объемом, чтобы наша теплица оставалась красивой и поджаренной в эти холодные ларамийские зимы.

В то время как наша котельная система действует как обогреватель для нашей теплицы и рыбного домика, котел нагревает иначе, чем стандартная дровяная печь или печь.

Котел, как вы понимаете, использует воду для обогрева помещения.

Внутри котла находится топка (где сжигается древесина) с перегородками, которые действуют как теплообменник (где тепло фактически передается от огня к металлу и воде), и обе они окружены водой. рубашка (по сути, топка находится внутри резервуара с водой). Вода, окружающая топку, нагревается до оптимальной температуры и затем циркулирует по изолированным трубам или трубам.

Этот тип системы называется водяным отоплением. Это означает, что это система отопления/охлаждения, в которой в качестве теплоносителя используется некипящая вода.

И хотя слово «бойлер» звучит так, будто мы нагреваем воду до 212 градусов, это немного неправильное название. Мы нагреваем нашу воду до 185-195 градусов и поэтому нам не приходится иметь дело с паром высокого давления, который гораздо менее опасен.

Вместо этого вода нагревается примерно до 185°С, чтобы прокачиваться через змеевики в наших аквариумах и, наконец, в теплообменники/вентиляторы внутри нашей теплицы.

Температуру котла контролируем с помощью термостата, расположенного на передней части котла (см. фото слева).

На передней дверце котла есть заслонка, которая закрывает и тушит огонь, когда температура достигает 185 градусов. Несмотря на то, что заслонка может закрыться, вода внутри котла продолжает циркулировать по змеевикам в наших баках и к теплообменникам внутри кольцеобразной камеры.

Со временем вода будет медленно остывать, и как только она достигнет 175 градусов, заслонка откроется, наполнит топку кислородом и снова начнет нагревать воду до 185 градусов.

Это означает, что огонь в нашем котле зажигался только один раз в ноябре — он работает постоянно и саморегулируется в соответствии с заданной нами температурой на термостате.

Внутри котла насос перекачивает горячую воду из водяной рубашки в изолированные трубы, натянутые по всей теплице и рыбному домику.

В частности, наша модель предусматривает подключение более одного насоса, чтобы по мере роста мы могли использовать горячую воду из этого бойлера для обогрева дополнительных теплиц.

В отличие от многих небольших дровяных печей или печей, наш котел может фактически вмещать круги (целые бревна, распиленные на секции длиной до 3,5 футов). Это экономит нам ТОННУ времени и энергии на раскалывание дров в суровые зимы.

*Бонус: мы обнаружили, что наш котел будет сжигать даже относительно зеленую сосну скрученную – не обязательно, чтобы ВСЕ это было полностью высушенное, пролеченное дерево.*

Мы заказываем наши бревна грузовиками – решение, которое мы приняли после того, как понял, насколько трудоемкой может быть перевозка его пикапом.

Возможно, вы знаете или не знаете, что в Скалистых горах произошло нашествие жуков-короедов, которое в 10 раз больше, чем любое предыдущее нашествие. Более 3 600 000 акров Колорадо, юго-восточного Вайоминга (это мы) и близлежащих штатов переживают массовую эпидемию соснового жука, представляющую опасность для отдыха людей, инфраструктуры, такой как линии электропередач, и увеличения интенсивности пожаров с увеличением древесной биомассы на лесных подстилках. Все это создает большую нагрузку на леса.

Тем не менее, мы можем привозить и сжигать эту древесину очень недорого, и мы чувствуем себя хорошо, поскольку помогаем уменьшить пожарную нагрузку и опасность для деревьев в окружающих нас лесах.

Использование дров для обогрева нашей теплицы не только экономит наши деньги, но и дает нам возможность использовать возобновляемый ресурс.

PS – Если вы живете на Западе и вам нужна помощь в защите ваших деревьев от опустошения, причиняемого сосновыми жуками, загляните к нашим соседям и друзьям в Управление земельными ресурсами TigerTree.

Для начала позвольте мне еще раз подчеркнуть, насколько суровыми могут быть зимы в Вайоминге…

Наши тепловые расчеты для ² 2000-футового дома с круглой крышей и рыбным домиком показали, что нам потребуется около 250 000 БТЕ/час(!) поддерживать наши растения при комфортной температуре в самые низкие температуры года. Конечно, мы не могли бы получить прибыль с такими затратами на коммунальные услуги для обогрева такого небольшого помещения, ЕСЛИ бы мы не удвоили или не утроили нашу производительность на квадратный фут с помощью башен ZipGrow. (Подробнее о преимуществах вертикального земледелия см.
