Печка на отработке (Схемы + Чертежи). Как можно сделать своими руками | 5energy

Эта статья о том, как можно сделать простую печку на отработке из подручных материалов для отопления небольшого помещения.

Так как подключение газового отопления стоит достаточно много, а отапливать помещения электричеством невозможно (в связи с экономичной нецелесообразностью или невозможностью из-за устарелых линий электроснабжения) автономные котлы до сих пор не теряют своей актуальности. В качестве топлива используют как твердое топливо (дрова, уголь, торфяные брикеты и т.д.) так и жидкое (солярка, бензин, мазут, отработанное масло).

Преимущества жидкого топлива перед твердым

Несмотря на распространенность котлов и печек на твердом топливе, в последнее время котлы на жидком топливе занимают лидирующие позиции. В современном мире время — самый ценный ресурс.

Жидкое топливо позволяет значительно экономить время. В первую очередь, связано это с тем, что жидкое топливо гораздо лучше сгорает. Оно имеет более однородную форму. Намного проще, с помощью электроники настроить автоматическую подачу жидкого топлива.

Твердое топливо также имеет свои преимущества и недостатки. Преимущества: универсальность (можно засыпать все что горит), простота конструкции и эксплуатации.
Недостатки: трудозатратность(требует постоянного участия: вычистка камеры сгорания от остатков угля, постоянное ручное подбрасывания дров/угля и т.д.), дороговизна топлива (цены на дрова, уголь и т.д. достаточно высокие. Если вы не имеете доступ к дешевому твердому топливу, такие печки для вас не выгодны).

Как сделать печку / котел на отработке своими руками?

Мы рассмотрим самый простую печку / котел на отработанном масле из старого газового баллона без электроники. Если вы обладаете навыками работы с металлом, сваркой и в своем арсенале имеете соответствующие инструменты, то сделать это Вам будет под силу.

Нам понадобится:

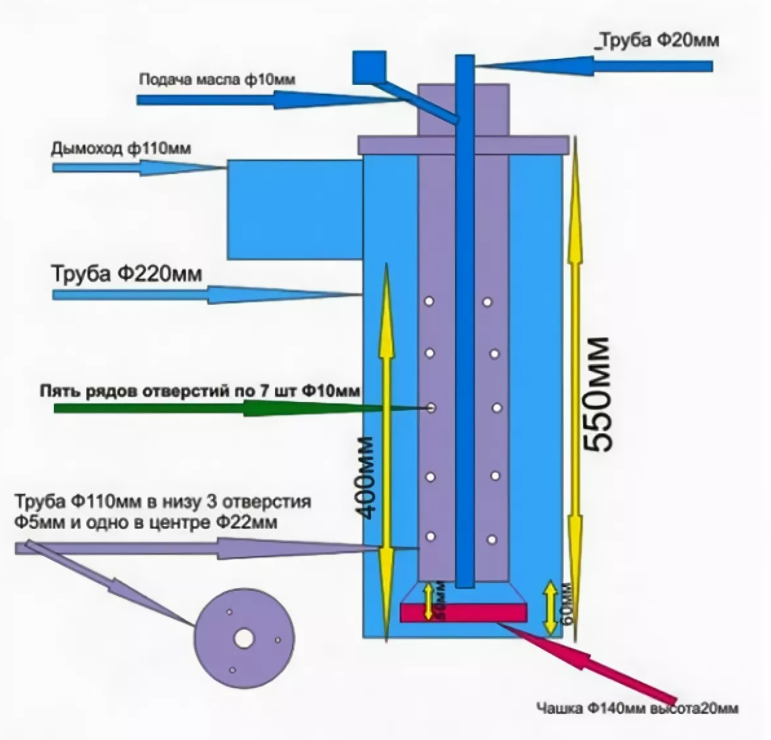

Баллон на 50 литров, ресивер от автомобиля или просто труба не менее 220 мм в диаметре. Это будет камера сгорания. Рекомендуемая толщина металла камеры сгорания от 6 мм. Если найдете металл 10мм, то это будет еще лучше.
Труба для дымохода и горелки в диаметре от 90 мм до 100 мм
Металл 2-3 мм для дна и крышки.
Металл для чаши. можно из нержавейки, чугуна или толстый металл.
Стальные уголки, куски металла, труб и т.д.

Что касается инструментов, нам понадобятся: болгарка, сварочный аппарат, дрель и другие инструменты из стандартного набора, который есть практически у всех.

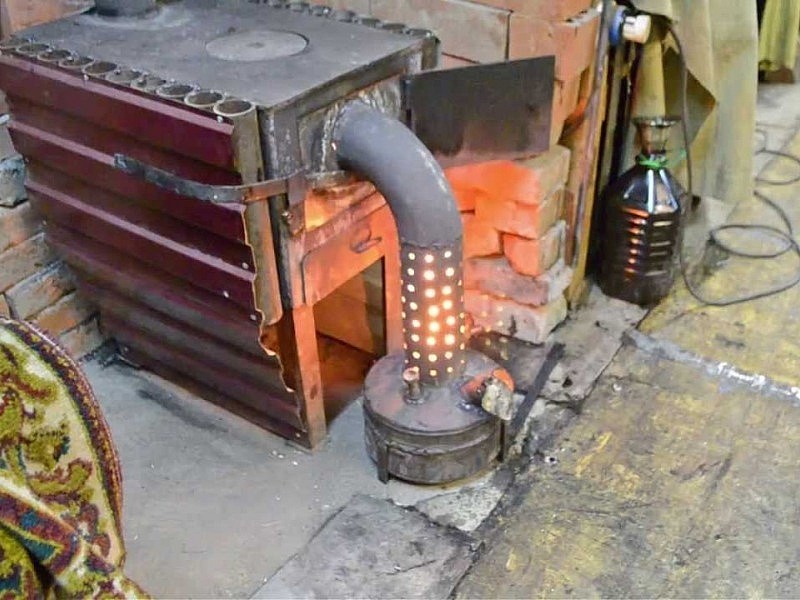

Это пример того, что можно сделать самостоятельно для гаража или небольшого помещения:

Дымоход должен быть длинным, обеспечивая хорошую тягу. Высота дымохода — от 4,5 м (индивидуально в каждом случае).

Подача воздуха и масла — сверху.

Примерный алгоритм действий:

1) Если используете газовые баллоны: сливаем конденсат, наполняем баллон водой. Срезаем верхнюю часть. Сливаем воду.

2) Привариваем 3 ножки примерно высотой 20-25 см от пола из уголков.

3) С помощью дрели высверливаем отверстия для патрубка дымоотвода в верхней части котла.

4) Далее приваривается специальный вертикальный участок, 3-4 метра, от которого уже идет труба с выходом на улицу.

5) В нижней части необходимо вырезать стенку для дверки (лючка), которая позволит осуществлять чистку. Или же это можно делать через верх, снимая крышку.

6) После этого, необходимо чашу для испарения отработанного масла. Обычно ее делают из трубы, размещают на дне баллона, высота 70-90 мм (диаметр 140 мм).

7) Вырезаем из метала крышку, в нем делаем два отверстия, одно в центре 100 х 100 мм. Другое немного сбоку крышки, диаметр 60 мм примерно.

8) К крышке привариваем трубу, в ней высверливаем много небольших отверстий для подачи воздуха, вокруг этой трубы и будет происходить образование паров отработанного масла. Такая печь может работать как на естественной тяге, так и на принудительной, адаптировав вентилятор наддува в камеру сгорания. При принудительном наддуве, топливо будет сгорать лучше, оставляя серый пескообразный шлак.

Вот еще одна схема печи на отработке, кардинально отличающаяся от предыдущей.

9) В нижний резервуар для топлива заливаем отработку. Проводим небольшие испытания на улице. Если все нормально работает, ничего не сочится и т.д., печь можно устанавливать на свое место с подключением дымохода. О том, какой дымоход выбрать, как установить и т.д. читайте в нашем блоге.

К сожалению, без электроники невозможно сделать полноценную печь на отработке, которая сможет работать автономно без вмешательства. Заказать котел с автоматической подачей топлива можете у нас, в разделе «Котлы на отработке».

Бесплатная консультация!

Если появились у вас вопросы — задавайте их здесь в комментариях — будем отвечать.

Самодельная печь на отработке: как сделать своими руками

Среди вариантов автономного обогрева помещений самым интересным можно назвать особый вид буржуйки, в которой используется отработанное масло. Сделать печь на отработке своими руками не трудно, поскольку конструкция это относительно простая, а необходимые для работы инструменты и материалы вполне доступны. При эксплуатации агрегата особых проблем также обычно не возникает. Главное преимущество, конечно же, экономия, поскольку что может быть дешевле отработанного масла?

Содержание

1 Принцип действия такой печки
2 Виды самодельных конструкций
3 Изготовление печки из газового баллона

Принцип действия такой печки

В таких печках процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения. В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газово-горючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

В печи на отработанном масле, сделанной своими руками, процессы горения происходят при довольно высоких температурах. Агрегат считается вполне безопасным, однако не рекомендуется ставить его на сквозняке

Чтобы самодельная печь на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего сюда воздуха должно быть умеренным. Чтобы обеспечить воздухом вторую камеру, обычно в трубе, соединяющей эти два отдела, делают ряд отверстий диаметром около 10 мм.

Автономное отопление можно обеспечить собрав котёл на отработанном масле. Подробное руководство по монтажу вы найдёте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/kotly/kotel-na-otrabotannom-masle.html.

Виды самодельных конструкций

По типу конструкции печи на отработке можно разделить на три вида:

самодельные агрегаты из листового металла или газового баллона;
конструкции с наддувом;
модели с капельной подачей топлива.

Первый вариант представляет собой очень простое устройство, которое народные умельцы, владеющие навыками работы со сварочным аппаратом, изготавливают самостоятельно. Для этого используют достаточно толстый листовой металл, металлические трубы и т. п. Значительно сократить время работы позволяет использование газового баллона. В уже использовавшемся баллоне вполне могут находиться остатки газа. При срезании верхней части есть опасность небольшого взрыва. Чтобы этого не произошло, рекомендуется закачать в баллон воду и только после этого начинать демонтаж.

Для печи с наддувом понадобится дополнительно установить вентилятор. Делают это таким образом, чтобы основной поток воздуха приходился на вторую камеру. Это обеспечивает качественное горение топлива, а также способствует равномерному и быстрому распределению полученного тепла по помещению.

В зависимости от конструкции в печи на отработанном масле можно использовать обычную конвекцию, воздушный теплообменник или подогрев воды в бойлере

Смастерить самостоятельно капельную подачу топлива довольно сложно. Обычно таким элементом комплектуют промышленные модели. Это позволяет существенно сэкономить расход отработанного масла. Промышленные агрегаты эффективны, компактны, безопасны и относительно недороги. Однако существуют и самодельные модели, сочетающие и капельную систему подачи масла, и наддув.

Вам также может быть полезна статья об особенностях обустройства отопления на отработке: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Изготовление печки из газового баллона

Сделать печь из листового металла не сложно. Для этого варят две камеры сгорания, к нижней приделывают ножки. Затем их соединяют трубой с отверстиями, монтируют на верхнюю камеру сгорания вертикальную дымоходную трубу и т. д. Однако все эти операции требуют довольно длительных сварочных работ. Чтобы их сократить, народные мастера успешно используют газовые баллоны. Эти емкости имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и длительный срок ее эксплуатации.

Независимо от того, используется ли для изготовления печи баллон или листовой металл, при создании конструкции следует придерживаться ряда правил. Их нужно учитывать, выясняя как сделать печь на отработанном масле.

Подачу воздуха первую камеру сгорания обязательно нужно сделать регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрывать, чтобы оставался зазор произвольных размеров.
Камеру, в которую подают для сжигания отработанное масло, всегда делают разборной, чтобы ее можно было легко почистить.
Дымоход должен быть строго вертикальным, не допускаются горизонтальные или наклонные отрезки.
Чтобы обеспечить хорошую тягу, длина дымоходной трубы должна быть не менее четырех метров.

Существуют различные варианты использования баллона при изготовлении печи на отработке. Самый простой выглядит следующим образом:

С баллона нужно срезать верхнюю и нижнюю части.
Из получившихся половинок изготавливают разборную камеру сгорания для масла.
К нижней части приваривают металлические ножки.
В верхней части первой камеры делают отверстие, в которое монтируют кусок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
По центру также делают отверстие, к которому приваривают отрезок трубы, соединяющий обе камеры сгорания.
В этой трубе проделывают ряд отверстий для воздуха.
Из средней части баллона и листового металла изготавливают камеру вторичного сгорания, которую также приваривают к соединительной трубе.
На последнем этапе изготавливают и устанавливают дымоход.

Чтобы без труда придать печи правильное положение на неровной поверхности, рекомендуется сделать ножки, которые можно регулировать по высоте.

Немало полезных рекомендаций по изготовлению печки на отработке содержится в видеоматериале:

Нередко в рекомендациях по изготовлению печей на отработке отсутствуют точные размеры. В них нет большой необходимости, поскольку работу конструкции легко отрегулировать.

Это самый простой вариант использования газового баллона для создания такого обогревателя. На следующей схеме представлена более сложная печка для гаража на отработке. В ней использован газовый баллон, при этом установлена система наддува и капельная подача топлива.

Это вариант изготовления довольно сложной печи на отработке из газового баллона, в котором учтена возможность организации наддува, а также установлена система капельной подачи топлива

Для отопления небольших помещений можно соорудить печку-буржуйку, которая прослужить не один год: https://aqua-rmnt.com/otoplenie/bani-i-garazh/burzhujka-na-otrabotannom-masle.html.

Хотя устройство и не отличается сложностью, все же при его использовании рекомендуется придерживаться ряда правил:

Чтобы масло не выплескивалось из камеры сгорания, не следует заполнять бак более, чем на две трети.
Если горячая отработка после розжига «закипела», нужно уменьшить подачу воздуха с помощью регулировочной заслонки.
Чтобы тяга оставалась достаточной, еженедельно следует очищать от загрязнений и бак для масла, и дымоход.
Для удаления сажи верхнюю часть конструкции нужно обстучать.

Печи на отработке пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. п. С их помощью можно успешно обогревать помещения малых и средних размеров.

На авторемонтных предприятиях недостатка в отработанном масле не бывает, но как быть рядовым автолюбителям? Им рекомендуется обзавестись подходящей емкостью, в которой можно собирать отработку, полученную в летнее время. Зимой это топливо будет использовано. Тем же, кто не имеет автомобиля, но решился обзавестись такой печью, следует поинтересоваться наличием ненужной отработки на СТО. Сотрудники этих предприятий почти всегда готовы поделиться отработанным ресурсом бесплатно или по символической цене.
