Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

Банная печь из металла: актуальность темы
Современные металлические печи: особенности конструкции
Разновидности банных печей из металла
- Особенности конструкции: 3 типа банных печей
- Вид топлива: 3 типа банных печей
Банные печи из металла: преимущества и недостатки
Форма банной печи: на что обратить внимание?
Изготовление металлической печи для бани: поиск возможных вариантов
Изготовление металлической печи своими руками: пошаговая инструкция
- Необходимые материалы и инструменты
- Руководство по изготовлению печного агрегата
Установка банной печи: на что обратить внимание?

Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
Неспособность отапливать большие помещения;
Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты

Листовая сталь толщиной от 8 мм;
Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
Пруток, толщина которого составляет 10 мм;
Колосник;
Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
Водный кран;
Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Печь для бани своими руками из металла: сборка

Очень много конструкций печи для бани своими руками из металла уже сделано и придумано, но тема до конца не раскрыта и актуальна до сих пор. Своими руками металлические банные печи можно изготовить из подручных металлических материалов, нужно только желание и немного времени.

Металлические печи для бани своими руками

Просмотрев эту статью и соблюдая технологию, а также добавив фантазии, можно придумать что-то самому. В результате вы не только отлично попаритесь в баньке, но и удивите соседей и друзей уникальными решениями. О некоторых расскажем более подробно. Разберемся, как может быть изготовлена металлическая печь, каковы должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент), чтобы установить собранную конструкцию.

Печь с решеткой для камней и нагревом воды

Содержание

1 Что нужно для работы?
- 1.1 Инструмент
- 1.2 Материал металлический
- 1.3 Материал строительный
2 Работы по возведению печи
- 2.1 Возводим фундамент
- 2.2 Подготовка и сборка печи
3 Варианты сбора печи другой конструкции

Что нужно для работы?

Если будет строиться металлическая печь для бани своими руками, то сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое.

Инструмент

Сварочный аппарат.
Электроды диаметром 3-4.
Болгарка.

Материал металлический

Если изготавливается самодельная печь для бани из трубы, потребуется:

Колёсные диски — 4 шт.
Труба диаметром 100-150 мм.
Листовое железо толщиной 2-3 мм.
Арматура железная диаметром 8-10 мм или прут.

Материал строительный

Кирпич — 300-350 шт.
Цемент — 2-3 мешка по 50 кг.
Щебень, песок — 0.1 куб.

Обратите внимание: тяга создаётся путём разряжения, т.е разряженный холодный воздух вытягивает тёплый. Тёплый воздух, в свою очередь, стремится вверх под действием Архимедовой силы. Тяга зависит от погоды: летом воздух тёплый и влажный — тяга, естественно, меньше, зимой всё наоборот. Тяга также зависит от диаметра трубы.

Чертёж печи каменки

Если труба тонкая, то газы и тёплый воздух путём трения о стены трубы будут тормозиться и не успевать покинуть дымоход. В результате создаётся дымовая пробка и дым идёт путём наименьшего сопротивления, т. е. в помещение.

Поэтому при изготовлении металлической банной печи своими руками, всегда руководствуйтесь принципами давления, тяги, правильно выбирая размеры дымохода и топки. Если труба широкая — дым и газы будут медленно подниматься вверх, тяга будет плохая и очень большая засоренность трубы, её очень часто придётся чистить. Так как всё будет оседать на стенах трубы, нормальная скорость при выходе из трубы 5-8 м/с.

Впервые дымоходами стали пользоваться римляне (3-8 век до н.э.) — знаменитые римские термы.

Работы по возведению печи

Итак, приступим к постройке металлической банной печи своими руками. Прежде всего, нужно подготовить фундамент, то есть, основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, фундамент под нее стоит подготовить обязательно. Очень важно, чтобы железная печь была установлена на ровный фундамент.

Возводим фундамент

Для фундамента под печь сбиваем опалубку, ее размеры – 1х1 м, высота 20 см.
Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперёк квадратами 20х20 см. Арматуру в местах соединения друг с другом связываем вязальной проволокой. Она не должна лежать на земле, для этого вбиваем в землю по краям решетки 4 куска арматуры и привязываем к ним решетку на весу. Прежде чем начать заливать фундамент, убедитесь, что решетка находится посередине.
После заливки выдерживаем фундамент около 2-х недель, открываем все двери и окна в бане для лучшей вентиляции и укладываем мокрые тряпки на залитый фундамент. Это делается для того, чтобы при высыхании не образовывались трещины. В течение 2-х недель тряпки смачиваем.

Подготовка и сборка печи

Собирается железная печь так:

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то прежде чем установить новую печь, придётся вырубить в стене квадратное отверстие, т.к печь будет начинаться оттуда — это двери поддувала и топки, всё остальное находится в бане.

Чертёж внутренности печи

Если у вас не было предбанника, то мы его будем строить вместе с печкой для бани. Угол, в котором стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности, ведь внутри баня всегда отделана деревом.

Вид сбоку

Итак, начинаем делать печь, если нет опыта в печных делах или никогда не клали кирпич, то лучше позвать мастера, который сложит вам печь по всем правилам. Но если хотите попробовать сами, что неплохо, то самое время попробовать, а я расскажу, как это сделать.

Вид спереди

После кладки печь должна просохнуть минимум 2 недели, если её затопить сразу, то появятся микротрещины, что нарушит целостность печи. Открываем все поддувала и входы-выходы, чтобы печь высыхала. Допускается протопить мелкими щепками на пару часов. Печь считается высохшей, если на дверце топки нет влаги и стены все просохли. Можно прогнать печь по полной для профилактики, и печь готова к использованию.

Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, который ставится на сложенную нами печь.
У железной печи каменка находится прямо на самом корпусе, у нас она находится на трубе, и там же находится бак для горячей воды.

Сама печь в сборе

Замечу, что сама конструкция будет достаточно тяжелой, поэтому её можно разделить на детали и собирать внутри помещения. Металлическая банная печь своими руками оригинальной конструкции готова. Если отделка внутри уже есть — прикрыть от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забываем, при сварочных работах внутри помещений в целях пожарной безопасности нужно иметь ведро воды и брызгалку. Брызгалку можно сделать из обыкновенной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки обрызгиваем шов и окалины.

Верх дымохода (см. Металлические дымоходы) укрепляем двумя арматурами для жесткости, привариваем к трубе и крепим к одной стене и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
Сверлим кирпич перфоратором с буром диаметром 6 мм, 5-6 см вглубь и крепим на анкера, таким образом, у нас получился угол жесткости и устойчивая конструкция.

Вид в полном объёме: печь металлическая для бани своими рукамиПечь для бани из металла своими руками с решеткой под камни

Варианты сбора печи другой конструкции

Печи металлические для бани своими руками бывают разных форм. Рассмотрим печь, собранную из трубы, её составные части и схему сборки. На первый взгляд печь для бани из трубы имеет максимально простое устройство, но здесь есть свои хитрости и технология конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях эти принципы должны использоваться, иначе печь не будет работать.

Печь для бани своими руками металлическая со встроенной каменкой

При самостоятельном воплощении конструкции и каких-то оригинальных решениях, чтобы у вас получилась своими руками металлическая печь для бани, руководствуйтесь ими, и у вас всё получится. Не забывайте, что для нас с вами нет ничего невозможного, поэтому будем дерзать, стремиться и удивлять окружающих, улучшая мастерство. Тогда построенная банная печь своими руками металлическая или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — это простой вариант, так как основание почти готово — кусок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие в длину размером 335 мм, шириной 180 мм, это будет у нас колосник, навариваем прутья или железную полосу, друг от друга около 1 см. Отдельно изготавливаем короб из листового железа 2-3 мм, по размеру:

600х140 мм, 2 шт.
270х600 мм, 1 шт.
270х140 мм, 1шт.

Свариваем короб, зачищаем шлак.

Привариваем к нему дверку и пока отложим в сторонку деталь. Займёмся 525 трубой, нам надо вырезать заглушки, боковины с двух сторон.

Диаметр трубы у нас 525, делим на 2, получаем 262,5 мм.
С помощью циркуля вымерив 262,5, чертим 2 круга, хотя можно и проще. Приложите нашу заготовку (трубу 525) на лист и просто обведите его.

Если вам надо скопировать несколько деталей,то копировать всегда надо с оригинала, а не с их готовых копий, так как теряется точность размеров. Если вы разметили деталь и вырезали её, то лучше сделать замер ещё раз и изготовить другую, чем копировать с готовой.

Металлическая печь для бани своими руками с большой каменкой

Пока изготовим детали, но сборку будем проводить по порядку. Сначала сделаем внутренности печи и соберём их внутри самой печки, все остальные детали будем поочерёдно накладывать и проваривать.

Вверху прорезаем два отверстия. Одно — для дымохода, круглое, диаметром 110 мм, отступив от края 525 трубы до середины (дымохода 110 трубы) 100 мм. Другое — квадратное, для каменки, отступив от края 525 трубы 215 мм, срезаем размер вдоль 525 трубы 300 мм, поперёк 250 мм. Чтобы соблюсти симметричность конструкции, используем уровень (вертикаль, горизонталь) или отвес (вертикаль). Для вырезанного отверстия готовим нишу для камней, вырезаем детали из листа железа 5 мм.

270х300 мм, 2шт.
270х250 мм,2шт.
250х300 мм,1шт.

Все детали свариваем, делаем квадратный короб, как показано, зачищаем от шлака, промазываем швы обильно керосином и смотрим, нет ли подтёков. Отставляем готовую деталь печи в сторону.

Отвес можно изготовить из любого тяжелого груза (болт, гайка, камешек, гвоздь) и любая верёвки, лески, нити. Но вес груза должен держать верёвки, лески, нити натянутыми. Остальное всё сделает сила тяжести, нить с висящим на ней грузом всегда показывает вертикаль в идеальном виде, так же как и вода показывает линию горизонтали.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа 4-5 мм перегородку для шахты печи (отгораживает топку от дымохода, тем самым препятствуя быстрой утечке тепла в дымоход).

Перегородка для шахты печи

Как показано на рисунке, отмеряем сверху 180 мм и по факту, т. е какой будет размер, узнаем только по ходу работы. Замер можно произвести при помощи рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. Для заметки расскажу, как обойтись подручными средствами, если нет уровня, и отметить горизонтальную линию. Берём прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твёрдый предмет, имеющий основание.

От дна отмечаем по бокам одинаковое расстояние и ставим маркером отметки. Наливаем воду по меткам — и вот уровень готов. Ставим на нужную нам поверхность: вода должна находится в уровень с метками, тогда у нас будет уровень горизонта.

Выставляем сам уровень, не забывая о размере 180 мм, его надо соблюдать, прижимаем уровень к трубе так, чтобы он у вас не гулял, и ставим внутри метки по краям, маркером или мелом. Такую же процедуру производим и с другого края.
Делаем замер от метки до метки.
Чертим перегородку на куске металла и вырезаем.
Берём нишу для камней, вставляем её в приготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть снизу).
Вставляем перегородку по сделанным меткам, если всё сходится, то начинаем обваривать перегородку, если нет — делаем пометки, где именно не сходится или мешает, вытаскиваем перегородку, подравниваем болгаркой. Если есть зазоры — ничего страшного, это заваривается электросваркой.
Также обвариваем нишу для камней.

Итак, банная металлическая печь своими руками — следующий этап сборки. У нас идут заглушки или боковины. На одной делаем разметку для дверцы топки, отступая от низа 50 мм, и вырезаем по размеру дверки, которая у нас приготовлена заранее с одним уточнением: отверстие делаем по всем краям меньше на 1 см. Если у нас размер дверцы 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем ещё одно отверстие для чистки дымохода 70х130 мм.

Печи для бани из металла своими руками с баком для нагрева воды

Если изготовленная металлическая печь в баню своими руками имеет не прямой выход с топки в дымоход, а с шахтами, то всегда надо делать отверстия для чистки дымоходов, если туда нельзя добраться. Если этого не сделать, то осадки золы и мелкие частицы пепла и нагар скоро уменьшат доступ в дымоход и печь начнёт дымить. Придётся или прорезать окошко, или спиливать и заваривать трубу постоянно.

Сначала ставим боковину с будущей дверкой, обвариваем снаружи. Через окошко для топки свариваем перегородку с боковиной. Дверку для топки мы поставим в последний момент. Теперь свариваем другую боковину, которая у нас без отверстий, всё зачищаем шлифмашинкой.
Ставим дымоход в прорезанное отверстие, прихватываем, берём уровень и мерим вертикаль с двух сторон не параллельно, а углом. Чтобы дымоход не был завален. Всё обвариваем, внизу ставим усилие для дымохода.
Следующий этап: ставим зольник — поддувало снизу, закрывая колосник, и обвариваем его.
И завершение сборки — привариваем дверки к топке и к отверстию для чистки дымохода, у зольника дверка есть. И привариваем ножки.

Осталось установить печь на предназначенное ей место. При этом установка проводится так, чтобы каменка расположена не в печи, а снаружи, что затрудняет нагрев камней. Камни будут нагреваться намного дольше обычного, но эффект всё же будет. Камни для печи лучше использовать морские, они быстрее нагреваются, дольше держат тепло, при содержании в них соли и йода благоприятно влияют на организм. Очень важная деталь. Если у вас изготовлена своими руками железная печь для бани, то нужно установить ее так, чтобы пол под поддувалом был из жести или плитки, в общем из негорючего материала.

Как вам статья?

Алексей Петрович

Задать вопрос

Печь металлическая для бани своими руками

Преимущества
Как сделать печь для бани?
Стоковая видеозапись

Хорошая ванна – это средство для оздоровления и релаксации. Вдвойне здорово, если баня имеется на даче или на приусадебном участке. Для домашней парилки оптимальным вариантом является печь с электрическим нагревом. На дачных участках хорошо себя зарекомендовали металлические банные печи. Такие приспособления есть в продаже, их можно сделать на заказ у мастеров или самостоятельно. Рассмотрим в этой статье, как сделать печь для бани своими руками из металла – чертежи и алгоритм работы.

к оглавлению ↑

Преимущества

К преимуществам металлических банных печей можно отнести:

Возможность вписать изделие в интерьер так, как удобно владельцу.
Легкий вес, прочность. Это дает возможность перевозить устройство даже в багажнике автомобиля.
Конструкция печи позволяет усовершенствовать ее с минимальными затратами материалов и средств.

С чего начинается изготовление металлической печи для бани своими руками — чертежи и проект. Необходимо определить размер и геометрию изделия, выбрать место, где оно будет стоять. При этом необходимо, прежде всего, учитывать собственные представления об удобстве и необходимости обогрева (понятно, что это не в ущерб безопасности). Чертежи можно скачать из Интернета, дорабатывая их под свои нужды.

Важно! Производительность изделия определяется из таких соображений: 1 кубометр парилки — 1 кг древесного топлива.

к оглавлению ↑

Как сделать печь для бани?

Для этого не требуются специальные марки металла. Потребуется только обычный листовой металл и трубы. Конструкция продумана и несложна, поэтому собрать ее своими руками вполне реально.

Важно! Металлическая банная печь запросто может обогреть пятнадцатикубовую парилку.

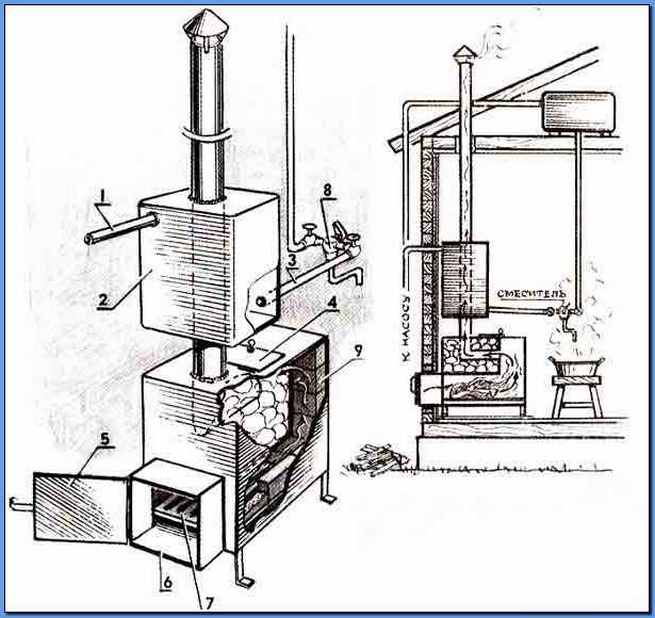

Устройство

Изделие состоит из таких частей:

На дне корпуса находится топка на 15 кг дров.
Каменка с отверстием для кладки камня и подводом воды.
Бак для горячей воды. Вода нагревается через стенку дымохода. Съемная верхняя крышка облегчает обслуживание и очистку бака. Воду можно добавить через верх или с помощью специального крана, встроенного в стенку котла.

Важно! Нагреватель и бак для воды разделены камерой хранения сажи. Необходимо снабдить эту камеру закрывающимся окном, чтобы периодически очищать скопившуюся там сажу.

Обучение

Перед началом работы проверьте целостность труб. Важно, чтобы на них не было трещин, чтобы они не деформировались. С помощью пескоструйного аппарата очистите трубы от ржавчины и окисного слоя.

Важно! Если пескоструйного аппарата нет, можно воспользоваться специальной щеткой по металлу. Не используйте для очистки химикаты на основе фосфорной кислоты.

Материалы для работы

Итак вам потребуется:

Металлический лист толщиной 5 мм, размерами 600х3500 мм.
Сварочное оборудование.
Кран для слива воды.
Фурнитура для изготовления открывающейся двери.

Дополнительно понадобятся металлические трубы:

Отрезок 1,0 м диаметром 108 мм — для отвода газов из топки.
4 сегмента диаметром 60 мм — для нагрева ТЭНа.

Важно! Преимуществом предлагаемой конструкции является ее безопасность. Самый большой риск при эксплуатации банных печей – отравление угарным газом. В этой модели этот риск сведен к минимуму, так как швов будет мало.

Порядок работы:

Размер трубы.
Вырежьте из листового металла шесть кругов диаметром 500 мм.

Важно! Для этого можно использовать угловую шлифовальную машину или газовую сварку. Два из этих шести кругов пойдут на верх и низ дна топки.

Отметьте положение верхней части топки. С помощью мела отметьте расположение каменки, топочной дверки и поддувала.

Важно! Вырежьте отверстия с предельной точностью с помощью «болгарки». Прямоугольные куски металлического листа пойдут на изготовление дверей.

Приварить к дверным петлям.
В металлическом круге, предназначенном для верхней части топки, вырезать 4 отверстия диаметром 6 см, приварить отрезки труб, предназначенных для обогрева каменки.
На концы жаровых труб надеть круглую заготовку для печки и приварить. Получилось два металлических круга, соединенных между собой 4-мя трубами.
Установите корпус печи вертикально, полученную заготовку установите внутрь. С помощью электросварки приварите верх круглой топки на место. Сварка должна быть наилучшего качества.
Переверните плиту. Таким же образом приварите круглое верхнее дно промежуточной камеры.
Приварить решетки и дно бака для воды. Для изготовления решетки можно использовать одну из круглых заготовок, просверлив в ней отверстия диаметром 10 мм на расстоянии 1,5-2,0 см.

Важно! Есть более предпочтительный вариант: купить готовую чугунную решетку подходящих размеров. Для крепления решеток используют болты и металлические полосы.

Сделайте верхнюю крышку бака для горячей воды так, чтобы ее можно было легко снять. Для его крепления можно использовать клипсы. Загерметизируйте дымоход специальным кольцом.
Завершающий этап изготовления — навешивание дверей на каменку, поддувал и топку. Окно, предназначенное для очистки от сажи в промежуточной камере, желательно закрепить болтами с прокладкой.

Отделка и монтаж

Для окрашивания оптимальным вариантом является кремнийорганическая краска, выдерживающая высокие (до 250 градусов) температуры. Для покраски стен лучше всего подходят краски с порошковой алюминиевой основой.

Важно! Установите печь на огнеупорное основание. Во избежание ожогов целесообразно использовать съемный кожух из изоляционного материала.

к содержанию ↑

Видеоматериал

Все готово! Теперь у вас есть подробный пошаговый алгоритм создания металлической печи для бани своими руками. Используйте его, предварительно все продумав, сделав подробный чертеж, тогда результат работы будет хорошим.

чертежи печи из металла и колесных дисков, печи металлические самодельные

К выбору и строительству печи для своей бани всегда нужно относиться с особым отношением, ведь печь – это самое главное в бане, сердце. Банная печь имеет весьма специфическое применение, она не только отапливает парилку и дает пар, но и может нагревать бак с водой.

Особенности и требования

К печи в баню, как и к любому другому оборудованию, предъявляют определенные требования не только потому, что ею должно быть приятно пользоваться, но и потому, что она может быть пожароопасной.

Печь устанавливается на отдельный фундамент (за исключением мобильных вариантов).
Должен соответствовать требованиям герметичности, в идеале не должен иметь ни единого зазора или трещины.
Деревянная отделка, которая находится в непосредственной близости от печи, обрабатывается антисептиком, а в целях обеспечения ее пожаробезопасности не желательно обшивать металлическим покрытием.
Необходимо соблюдать безопасное расстояние от металлических частей у плиты до любых предметов из горючих материалов (пластик, дерево и т.п.).
Зольник размещают так, чтобы его дверца находилась не ниже 15 см от уровня пола.
Потолок и верх печи должны быть разделены свободным пространством не менее полуметра.
Пол вокруг печи зашит металлическими листами.
Обычно плита находится возле предбанника.

Печь должна нагревать верхний уровень в парилке до температуры 80°С, для нижней зоны температура не должна опускаться ниже 45°С.

Камни необходимо прогреть на плите, чтобы при их рассыпании образовалось достаточное количество пара.

При использовании твердого топлива оно должно сгорать полностью. Еще одно обязательное условие – полная герметичность дымохода и топки , чтобы она имела высокий КПД.

Виды

Каменка-каменка может быть закрытого или открытого типа. Закрытая каменка дольше не остывает, но прогревать парилку можно будет дольше, да и топлива будет потрачено гораздо больше. Закрытая каменка конструируется, когда баня используется относительно редко.

Банной печью открытого типа парную можно нагреть за короткое время, но при поливе водой на камни она быстро теряет температуру. Для любых утеплителей рекомендуется использовать только цельные детали из камня круглой формы.

Материалы изготовления

Если хотят построить печь из кирпича, то советуют брать определенные марки, особенно это важно при облицовке огнеупорами.

Что касается металлических печей, то для их сварки могут использоваться металлические листы, толстостенные трубы больших диаметров, бывшие в употреблении цилиндры и бочки, а иногда используется и такой экзотический вид материала, как ободья.

Как сделать самому?

Чтобы самостоятельно построить банную печь, необходимо учесть любой совет опытного мастера. Прежде чем приступить к строительным работам, просмотрите выполненные варианты, чертежи, узнайте, насколько прогревается стена бани от печи. Не последнее место занимает и вид топлива, используемого для обогрева парилки – где-то используют газовые плиты из-за отсутствия других видов топлива.

Следующий этап – гидроизоляция фундамента.

Заливка фундамента на 5–7 см длиннее вертикальной проекции стен печи.

В отсеке подачи топлива необходимо установить решетки для просеивания золы и ее сброса.

С ним топливо лучше сгорает, помогает прогреть баню. Расстояние от топки до зольника — от 30 сантиметров и более . При демонтаже дымохода необходимо установить задвижку (вид) в колпак для регулировки колпака.

Печь кирпичная

Несмотря на преимущества монтажа и простоту банной металлической печи, несмотря на скорость нагрева, практически любой опытной печнице можно порекомендовать только кирпичную печь . Практика показывает, что только такая печь создаст комфортную атмосферу парилки, дышать будет свободно, не тяжело, жар мягкий. Создание мягкого тепла – несомненное преимущество любой кирпичной печи.

Отдельно можно выделить возможность оригинального оформления таких печей – выдумка хорошего печника не знает границ.

Кирпичная баня – это классическое печное искусство.

Крепкая, но простая печь в классическом стиле должна примерно состоять из следующих элементов:

топка, облицованная огнеупорами (кирпичом) или полностью построенная из них;
зольник, расположенный под топочной секцией;
чугунная или стальная решетка, на которую укладывают камни;
дымоход; катушка
;
дверь.

Масса самодельной банной печи из кирпича очень солидная, поэтому она устанавливается на отдельное основание. Кирпичи не кладут на раствор; здесь используют только чистую глину и песок. , так как стойкость раствора к перепадам температуры низкая, а это выведет из строя банную печь не дольше года-двух. Чтобы вся конструкция была еще более прочной, фундамент закладывается особым образом.

Возможна кладка печи из бутового или тщательно обожженного кирпича. Толщина стен в этом случае находится в пределах 13–25 см. Используются куски породы весом от 1 до 5 кг.

Важно! Для камней в печке берут гранит, бутовый камень, голую кожу. Силосы использовать нельзя, они треснут из-за перепада температур и могут нанести серьезные травмы, разлетевшись осколками.

Самодельный обогреватель должен правильно накапливать и удерживать температуру. С этой целью рекомендуется добавка передельного чугуна из чугуна в пропорции до 20% к 80% камня.

Котел или бак для воды в банной печи может иметь опору либо на стенку печи, либо на опоры/столбы внутри топки, другой вариант — подвешивание.

Сетка для печки может быть как из стали, из стали значительной толщины, так и приобрести готовую, отлитую из стандартного чугуна.

Металлический вариант

Банная «самодельная печь», для изготовления которой использовалась железная труба, довольно интересный вариант. Изготавливается и монтируется без особых сложностей в короткие сроки. Единственное, перед тем, как приступить к работе, необходимо выбрать участок, на котором будет запланировано расположение будущей печки.

Чтобы сделать печку приличной, вам придется применить следующий набор инструментов:

болгарка или мясорубка;
аппарат электросварочный с использованием электродов D = 3,4 мм.

Вам потребуются и материалы:

полутораметровая труба из стали диаметром 50 см и со стенкой толщиной 1 см;
лист железа толщиной 3–10 мм;
арматура или прутик 8-10 мм.

Также придется заняться строительством. Необходимо будет использовать строительные материалы, а именно:

песок и щебень 0,1 м3;
цемент 150 кг;
300-400 штук кирпичей;
глина

Печь имеет значительный вес, поэтому фундамент закладывается под место, где она будет располагаться. Для этого сбивается опалубка размерами 1 х 1 м, высотой 30 см. После укладывается арматура в один слой, квадратами со стороной 20 см, которые соединяются с помощью проволоки. Для крепления арматуры к поверхности в землю вбивают 4 стержня и к ним привязывают арматуру так, чтобы было расстояние до поверхности грунта.

Следующий этап – заливка фундамента.

Фундамент имеет высокую вероятность растрескивания, поэтому в течение двух недель (время отверждения материала фундамента) на его поверхности должны лежать мокрые ветошь, которую необходимо периодически смачивать и не давать высыхать.

Чтобы воздух в помещении не застаивался — нужна вентиляция. Для этого откройте окна и двери.

Рассмотрим процесс изготовления поэтапно.

Стадия I — подготовительная

Полуметровая стальная труба диаметром 50 см и со стенкой толщиной 1 см разрезается на две части: первая — 60 см, вторая — 90 см. Последний отрезок будет использоваться как печь-печка, а из шестидесятисантиметрового фрагмента будет сделан бак для воды.

Этап II — конструкция

В нижней части выреза в 90 см, предназначенного для топочного отсека, вырезается отверстие для поддувала. Он не должен быть уже 20 см и не менее 6 см в высоту. . Над проемом приваривается пластина из круглой стали толщиной менее 1,2 см.

Затем вырежьте отверстие решетки и приварите 4 «ушка» для фиксации. Далее следует вырезание ниши для топки. Оставшийся отрезок трубы можно использовать для изготовления топочной дверки. Его размер 25 х 30 см . Когда дверь готова, ее навешивают на петли и прикрепляют к защелке.

Для изготовления печки подойдет отрезок той же трубы, длиной 30–35 см. К верхней части топки приваривают каменку и делают еще одно отверстие размером 25 х 30 см.

В каменке рекомендуется использовать только округлые камни. Заполнять им печку нужно только наполовину.

На верхнюю часть топки установить муфту из стали. Он будет служить крепежом, на который устанавливается бак для горячей воды.

Стадия III — Промежуточный уровень

Резервуар для воды изготовлен из отрезка 60 см. К концу этого сегмента приваривается днище. Металл для днища используется толщиной 8 мм. В нем вырезается круглый проем диаметром 15 см для установки дымохода. Отверстие необходимо сместить в сторону задней части бака. Дымоход плотно, без зазоров приварить к дну бака во избежание протечки воды. Бак закрывается металлической крышкой с проделанными отверстиями, в которые проходит дымоход и доливается вода.

Стальной квадрат со стороной 30 см приваривается к дымоходу, на 5 см выше края бака для воды, для установки кирпичной трубы. Выводится вертикально через потолок и кровельные перекрытия. . В кирпичной трубе оборудован вентиль.

В нижней части бака горячей воды кран приварен к баку.

Этап IV — установка

Внутренний монтаж собранной печи осуществляется следующим образом, руководствуясь определенными технологическими правилами:

Необходимо тщательно придерживаться размера площади, на которой планируется установка печи. Он должен быть в форме квадрата со сторонами 70 см, высота должна быть 15–20 см. Печь должна быть установлена так, чтобы расстояние от ее поверхности до ближайшей стены превышало 20 см стены со всех сторон.
Печь данной конструкции устанавливается на основание из бетона, основание должно быть выложено из огнеупорного кирпича на высоте не ниже 20–30 см с помощью растворенной глины.
Там, где есть топочный дымоход, нужно выложить утолщенную кирпичную кладку слоем не менее 12 см.
Все полы из дерева или других горючих материалов покрываются асбестовыми составами с добавлением глины или самого асбеста.
Всю часть дымохода, которая находится между кровельным покрытием и потолком, необходимо оштукатурить и побелить известью.
Высота трубы кирпичного дымохода строится выше полуметра.
Дверцы топки ориентированы так, что «смотрят» на входные дверцы, а дверца каменки расположена диагонально под углом.
В случае, когда бревенчатый дом строится из дерева, топка из металла футерована огнеупором на высоту 120 см, а по окружности 80 см.

Полезные советы и рекомендации

Иногда нагреватель рекомендуется устанавливать внутри печи. Для этого предусмотрен чехол. Данная конструкция имеет возможность работы в двух режимах: при открытой крышке – для получения сухого пара, и при закрытой – для выработки большего количества пара.
Не рекомендуется проводить испытания печи в присутствии посторонних в бане.
Полки внутри парилки лучше разместить на стене, у которой есть печь. Также следует обратить внимание на уровень верхней полки. Так как касаясь потолка головой, можно пораниться. Горячий воздух и пар поднимаются к ней и сильно ее нагревают.
