Отопление водяное в квартире: Водяное отопление в квартире — Система отопления

Водяное отопление в квартире — Система отопления

» Водяное отопление

Невозможно представить себе быт жителя в Российской Федерации без обогрева дачи. Абсолютно в каждой части Российской Федерации есть потребность в зимнее время года обогревать дом. Перед каждым хозяином квартиры поднимается вопрос: как улучшить систему дома. Ни для кого не секрет, что источники тепла постоянно увеличиваются в цене. На нашем веб ресурсе опубликовано много систем обогрева коттеджа, использующих совершенно различные принципы производства обогрева. Опубликованные системы отопления рекомендуется реализовывать комбинационно или самостоятельно.

Многие современные квартиры имеют системы обогрева, отличные от традиционных.  Большую популярность в настоящее время приобретают теплые полы, кстати недавно мы уже писали, как сделать теплый пол от отопления. Они могут иметь разные конструкции и заслуженным уважением пользуются теплые полы с теплоносителем в виде воды. Теплый пол создаст в вашей квартире поистине уютную атмосферу. Его использование не только делают квартиру или частный дом комфортабельным, по и позволяет существенно экономить на счетах за отопление, так как теплый водяной пол может использоваться только в необходимых ситуациях и на важных участках.

Делаем водяной теплый пол в квартире

При создании водяного отопления пола поток энергии идет по направлению снизу вверх, по естественной траектории, равномерно обогревая весь объем помещения, создавая комфортные условия в нижней части комнаты, то есть именно в той области, где происходит основная жизнедеятельность. Возле пола температура повышается на несколько градусов по сравнению с потолочными областями, что благотворно влияет на человеческий организм.

Организация теплого водяного пола в вашей квартире позволит вам отказаться от установки радиаторов отопления и даст возможность применить нестандартные дизайнерские решения, например установить большие панорамные окна.

Чем водяной пол лучше электрического?

Электрическая система нагревания пола может первоначально показаться более экономичной, чем использования водяного теплоносителя. Однако, при длительной эксплуатации, теплые полы с водой, используемой в качестве теплоносителя выглядят более предпочтительно с экономической точки зрения. В длительной перспективе расходы на водяное отопление выглядят более предпочтительно, чем электрический обогрев. Немаловажным фактором, влияющим на выбор жидкостного теплого пола, является и то, что электрическое отопление может создавать неблагоприятные электромагнитные поля.

Обратите внимание. Необходимо помнить, что систему обогреваемых полов с жидкостным носителем следует подключать именно к магистральным трубам водяного отопления. Не допускается ее интеграция в систему горячего водоснабжения.

Прежде всего, такой подход запрещен на законодательном уровне (за исключением строительства новостроек, где теплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС вызывает значительное охлаждение теплоносителя, то есть воды, что вряд ли понравится вашим соседям.

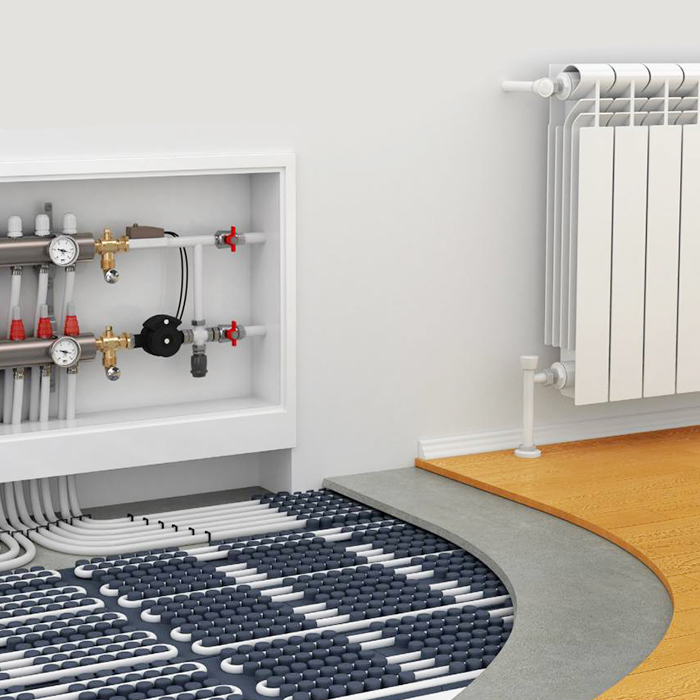

Общее устройство теплого водяного пола в квартире

Итак, система теплых полов с теплоносителем-водой в первом приближении выглядит как водопроводные трубы, проложенные между основанием стяжки и окончательным покрытием пола. В качестве теплоносителя может использоваться горячая вода из обычного отопления или специальная жидкость (этиленгликоли или антифризы), нагреваемая в системе.

Основными элементами системы обогреваемых полов с жидкостным теплоносителем являются трубы, тепловая изоляция, крепежные узлы, система управления и арматурные устройства, регулирующие поток теплоносителя.

Видео — водяной теплый пол в квартире, укладка труб

Расчет водяного теплого пола

Для того, чтобы произвести расчет материалов, необходимых для организации теплого водяного пола, прежде всего, необходимо ответить на вопрос: в каком качестве будет конструироваться эта система? Существует два основных варианта применения теплых водяных полов: в качестве основного вида отопления, исключающего другие типы и в качестве дополнительного, предназначенного для создания локальной комфортной среды.

Кроме того, для расчета потребных материалов необходимо оценить следующие факторы: площадь отапливаемого помещения, его характеристику (например, материал стен и конструкцию окон, поддерживаемую температуру), тип финишного напольного покрытия. Например, организация напольного финишного покрытия из цельной доски требует более высокой степени обогрева, так как дерево отличается отличными теплоизолирующими свойствами.

Характеристики отапливаемого помещения существенно влияют на необходимую мощность водяного теплого пола. Так, если помещение буквально «сквозит по щелям», и его теплопотери превышают 100 Ватт на один квадратный метр – то целесообразно сначала заняться утеплением помещения, а уже потом организовывать постройку теплых полов. Даже наличие стеклопакетов не гарантирует герметизацию помещения. При плохой тепловой изоляции стен ваше помещение будет терять до 80 Ватт на квадратный метр. Вы буквально будете отапливать улицу и «выбрасывать деньги в трубу».

Используемые трубы

Кроме того, для расчетов при постройке системы теплых полов с жидкостным теплоносителем следует учитывать характеристики труб, используемых для оборота теплоносителя. В настоящее время в системе водяных полов используются следующие типы труб:

• -Пенопропиленовые. Это материал характеризуется низкой стоимостью и такой же низкой проводимостью тепла.
• -Металлопластиковые. На текущий момент они демонстрируют идеальное соотношение цены и качества.
• -Сшитые полиэтиленовые или PEX-трубы. Неплохой выбор.
• -Медь. Идеальная теплоотдача, но высокая стоимость.
• -Нержавейка-гофр. Свежее веяние на рынке теплых жидкостных полов, характеризуются отличной теплоотдачей.

После выбора типа труб для обустройства обогреваемого пола необходимо определить длину коммуникаций. Потребная длина заготавливаемых труб зависит от способа укладки.

Способы укладки труб

Перед тем, как приступить к укладке труб почитайте статью — водяной теплый пол без стяжки .

Существует два главных способа монтажа труб обогреваемого пола с теплоносителем-водой, условно называемых «змейка» и «улитка-ркушка».

Укладка труб методом — змейкой и улиткой

Интересно, что метод раскладки труб теплого водяного пола имеет географическую привязку: «змейкой» трубы укладывают преимущественно в Западной Европе, а вот «улиткой» преимущественно в Европе Восточной.

Укладка «змейкой» имеет один ощутимый недостаток: при ее использовании температура пола в различных участках помещения может существенно отличаться. Так в месте, где находится входная часть системы труб температура теплоносителя (а, следовательно, и температура напольного покрытия) будет несколько выше, чем на участке выходного трубопровода. Помимо некомфортных отношений такой подход может привести и к частичному разрушению среды, в которой находятся трубы обогреваемого пола от перепада температур.

Схемы укладки труб для водяного теплого пола

Для предотвращения перепада температурных уровней в систему вводят специальное ограничение на разницу температуры носителя тепла на различных участках помещения, а саму систему укладки «змейкой» лучше применять в комнатах с высокой теплоизоляцией.

Более сложной, но и более эффективной системой укладки труб при проектировании и создании теплого водяного пола является укладка «улиткой». В этом случае тепло, приносимое рабочей жидкостью, равномерно распределяется по всей поверхности помещения. Трубы с частично горячим и относительно холодным теплоносителем в такой системе последовательно чередуются. Недостатком такого подхода является повышенная сложность проектирования и монтажа системы.

Схема укладки труб водяного теплого пола в ванной комнате

При укладке «улиткой» «горячая» и «холодная» труба идут параллельно друг другу от входа теплоносителя до центра помещения, а потом возвращаются к участку вывода.

Расчет длины труб

Очень важной характеристикой, используемой при расчете теплого пола с переносом тепла жидкостью, является шаг труб, то есть расстояние между трубами, оставляемое при их монтаже. От промежутков между витками труб с теплоносителем  зависит потребная длина труб и равномерность распределения приносимого тепла. При повышении размеров промежутков между трубами рекомендуется повышать и температуру теплоносителя. Кроме того, шаг теплопровода может изменяться и в зависимости от участка помещения – где-то требуется делать температуру поверхности больше, а где-то поменьше.

Водяной Теплый пол в квартире своими руками

Приблизительно можно прикинуть, что для достижения тепловой отдачи величиной 50 Ватт на квадратный метр шаг трубы с теплоносителем может составлять 30 сантиметров. При повышении теплоотдачи до 80 Ватт расстояние между трубами должно быть уменьшено до 20 сантиметров, а вот на участках, для которых критично очень равномерное распределение температуры шаг труб не должен превышать 15 сантиметров.

Уменьшить шаг труб рекомендуется возле наружных стен, а вот вдоль внутренних перегородок его можно увеличить

Приведем примерный расчет: на помещение в 30 квадратных метров требуется обеспечить нагрев примерно 25-26 квадратных метров пола. При шаге трубы с теплоносителем в 15 сантиметров потребная длина трубы составит около 160 метров.

Однако, проще всего рассчитать потребную длину труб для обустройства водяного теплого пола можно, создав простой чертеж на миллиметровой бумаге или в специализированной программе.

Источник: http://stroy-shkola. ru/pol/vodyanoy-teplyiy-pol-v-kvartire-svoimi-rukami.html

В. Д. Коркин. зав. кафедрой Санкт-Петербургского государственного академического института живописи, скульптуры и архитектуры им. И. Е. Репина

Из всех отопительных систем радиаторные водяные системы являются наиболее распространенными, особенно в жилых и общественных зданиях.

Первая такая система в России была запроектирована инженером Н. П. Мельниковым и смонтирована в 1908 году в здании Малого оперного театра в Санкт-Петербурге.

Следует заметить, что практика подтвердила гигиенические и технические преимущества водяного отопления. При водяном отоплении (по сравнению с паровым) отмечают относительно низкую температуру поверхности нагревательных приборов (радиаторов) и трубопроводов, достаточно равномерную температуру помещений, значительный срок службы, бесшумность действия, простоту обслуживания и ремонта.

Система водяного отопления может быть гравитационной (рис. 1а) или насосной (рис. 1б). На рис. 1 демонстрируются местные системы с котлами, расположенными непосредственно в отапливаемом здании.

В принципе, когда речь идет об отоплении, подразумевается поддержание в отапливаемых помещениях требуемого (отнюдь не всегда комфортного) значения температуры воздуха.

Системы местного водяного отопления

Системы водяного отопления с естественной (гравитационной) циркуляцией (рис. 1а) имеют ограниченную область применения. Их используют, как правило, для отопления квартир или отдельных малоэтажных зданий. Возможно использование этих систем в зданиях, где недопустимы вибрация и шум. В системах с естественной циркуляцией предпочтение отдается верхней разводке подающих магистралей и, по возможности, большей разнице отметок между термоблоком и нагревательными приборами, потому как движущей силой здесь является плотность горячей и обратной воды.

Необходимо иметь в виду, что здание, оснащенное гравитационной системой, всегда предполагает наличие расширительного бака, расположенного в верхней части здания (выше магистральных трубопроводов).

Водяное отопление с искусственным побуждением теплоносителя – насосное отопление – получило наиболее широкое распространение.

При централизованном теплоснабжении можно рассматривать три способа присоединения систем отопления к наружным теплопроводам (рис. 2а, 2б, 2в). При этом все системы являются насосными, даже если насос непосредственно не устанавливается в отапливаемом здании. В таком случае в систему вода подается установками централизованного теплоснабжения.

Независимая (закрытая) схема присоединения системы насосного водяного отопления (рис. 2а) в известном смысле близка к схемам местного теплоснабжения. Котлы здесь заменяются водо-водяными теплообменниками. Часто саму систему заполняют деаэрированной водой или водой с добавками, исключающими коррозию трубопроводов. В таких системах используется либо высокое давление в сети теплоснабжения, либо специальный циркуляционный насос. Сама система, естественно, насосная.

При независимой схеме создаются независимые местный тепловой и гидравлический режимы отопительной системы. Первичная вода после теплообменников должна иметь значение температуры (t_r ), допустимое в отопительной системе. Температура же обратной воды в расчетном режиме не должна быть ниже 70°С.

Источник: http://www.abok.ru/for_spec/articles.php?nid=1608

Содержание

Водяное отопление в частном доме — наиболее распространенный вариант в нашей стране. Особой популярностью пользуется отопительный котел. Например, газовый котел не требует особого помещения для установки и не занимает много места. Его можно разместить в подсобном помещении, на кухне, а также в подвале. Система водяного отопления частного дома обходится на 20% дешевле по сравнению с обогревом помещения печью.

Многообразие представленного оборудования способно запутать каждого покупателя — именно поэтому перед выбором и покупкой столь важной техники следует внимательно ознакомиться с особенностями работы.

Статья подробно раскрывает наиболее важные и весомые нюансы, заслуживающие внимания каждого, кто столкнулся с необходимостью приобретения отопительного оборудования.

Виды отопительных систем

Все обогревательные устройства можно разделить на три типа:

Электрическое отопление имеет многие преимущества, однако возрастающие тарифы на электроэнергию наносят урон бюджету семьи. Печное отопление обеспечивает достаточным уровнем комфорта, однако, стабильность температурного режима невозможна.

К тому же, печь нуждается в постоянной очистке от золы и отходов горения. Водяная система отопления частного дома — самый оптимальный вариант обогрева помещения. А если рядом с домом проходит стационарная газовая магистраль, то это сводит на нет участие по обслуживанию котла.

Вся работа заключается в установке газового счетчика, необходимого температурного режима и своевременной оплате квитанций за расход топлива.

Как работает водяное отопление

Существует две разновидности системы водяного отопления, которые используются в быту:

1. С естественной циркуляцией теплоносителя.
2. С принудительной циркуляцией.

Система водяного отопления с естественной циркуляцией теплоносителя отличается полной автономностью от электроэнергии, что особенно удобно в загородном доме. Циркуляция водных потоков происходит за счет различия температур и давления внутри системы: холодная вода для отопления вытесняет нагретую.

Однако схема такого контура нуждается в более тщательных расчетах, а к качеству монтажа предъявляются повышенные требования. Конвективный принцип перемещения теплоносителя требует монтажа трубопровода большого сечения, который обеспечивает малое гидравлическое сопротивление при работе.

Это сказывается на КПД системы: малая скорость перемещения воды снижает общие показатели эффективности обогрева помещения. Поэтому водяная система отопления конвективного типа применяется в домах небольшой площади.

Водяные системы отопления с циркуляцией принудительного характера работают с помощью специальных насосов, обеспечивающих продвижение водных потоков более высокой скорости. Чаще всего, эти насосы работают от сетевого питания, а значит, потребляют электричество.

Обслуживание данного водяного контура обойдется дороже, зато, он обеспечивает необходимую температуру для обогрева больших помещений. Для экономии средств на обслуживание данной системы предусмотрены терморегуляторы.

Применяется такое водяное отопление для двухэтажного дома и одноэтажных дачных строений. Монтаж системы не сложный, для прокладки трубопровода используются трубы малого сечения.

Схемы водяного отопления

Схема водяного отопления может иметь следующий принцип:

• одноконтурная система;
• двухконтурная система.

Схема водяного отопления частного дома одноконтурная предполагает только отопление. Это самое простое и недорогое отопительное устройство для обогрева частного дома площадью до 100 квадратов. Система состоит из:

• одноконтурного котла;
• атмосферной вытяжки;
• однотрубной разводки;
• радиаторов.

Для повышения КПД одноконтурная система может быть дополнена:

• двухтрубной разводкой;
• циркуляционным насосом;
• терморегулирующей вентиляцией.

Для нагревания воды бытового использования к системе может быть подключен нагревательный бачок (бойлер). Некоторые владельцы частных коттеджей организуют водяное отопление одноэтажного дома с установкой двух одноконтурных водяных систем с разными функциями: отопительной и водогрейной.

Как водяное отопление одноэтажного частного дома, так и водяное отопление двухэтажного дома может быть оборудовано двухконтурным нагревательным котлом, который обеспечивает горячей водой бытового назначения.

Для данной водогрейной системы обычная жидкость из колодца не подойдет: она должна быть умягченной или водопроводной. Если централизованного водопровода нет, можно купить воду для отопления специально.

Отопление квартир

Помимо привычных каждому человеку батарей, установленных под окном, водяное отопление квартир может выполняться с помощью следующих систем:

• плинтусное отопление;
• система «теплый пол».

Водяное отопление в квартире — это альтернативный способ обогрева помещения без установки водогрейного котла и радиаторов. Плинтусное отопление приобретает широкую популярность в современных квартирах и загородных коттеджах, благодаря своей универсальности.

Вода для системы отопления циркулирует в трубах, нагретый воздух от плинтуса распространяется на пол и стены, что служит источником равномерного распределения тепла по всей комнате. Плинтусное отопление вполне может заменить привычные радиаторы, монтируемые на стены. Преимущество такого отопления: не портит дизайн интерьера.

Система теплых полов применяется как дополнительный источник обогрева помещения. Купить водяное отопление для подогрева полов — значит, обеспечить дополнительным теплом помещение в холодный период.

Преимущество такого вида отопления — в равномерном распределении теплого и прохладного воздуха. Температура воздуха распределяется самым наилучшим образом: снизу — теплая, вверху — прохладная. Если система теплого пола установлена в частном доме, можно снизить заданный температурный режим основного нагревательного котла отопления.

А чтобы трубы на даче не разморозились в отсутствие хозяев, нужно купить воду для системы отопления — «незамерзайку».

Стоимость отопления: расчет

Во сколько обойдется водяное отопление для дачи или в частном коттедже? Это зависит от типа котла: газовый, электрический или твердотопливный. Самым популярным считается голубое топливо, благодаря своей доступности и удобству в использовании. Цена водяного отопления на газе — самая низкая. Для расчета нужно учесть:

• общую площадь помещения;
• удельную мощность котла относительно 10 кв/м помещения.

Далее необходимо соотнести 10 кв/м площади с необходимой мощностью котла по формуле: 1 кВт. 10кв/м. Но при определении правильной мощности следует учитывать многие факторы, например, степень утепления помещения и регион проживания.

• для южного региона — 1 кВт:0,9 кв/м;
• для средней полосы — 1,5 кВт:10 кв/м;
• для северных районов — 2 кВт:10 кв/м.

В среднем, для правильного определения мощности котла, необходимо к итоговому вычислению прибавить 20%. Водяное отопление на дровах имеет свои преимущества в тех регионах, где стоимость топлива сравнительно доступная.

Источник: http://homebuild2.ru/otoplenie/vodyanoe-otoplenie-doma.html

Содержание статьи

Жалобы на отопление сопровождают работу всех «нагревательных приборов» еще со времен первых костров на стоянках древних людей. Однако в современный «костер» уже не подбросишь лишнюю ветку, усиливающую исходящий от обогревателя жар. Ведь большинство современных отопительных приборов функционирует на магистральной схеме подачи теплоносителя.

В итоге, лишенные возможности самостоятельно обогревать свои жилища горожане, должны хотя бы представлять: куда обратиться по отоплению и на что (или кого), при этом, жаловаться.

Нет горячей воды в кране!

И в данной статье мы рассмотрим вопрос «повышения эффективности работы центральной системы отопления» путем морального и материального давления на представителей ЖКХ. Проще говоря: сейчас мы разберем типовую жалобу на отсутствие отопления в квартире.

Почему нет тепла? Выясняем причины

Итак, с наступлением отопительного сезона ваши батареи так и не нагрелись. И тепла в квартире нет по-прежнему.

• Проблемами в системе отопления конкретной квартиры (или этажа дома).
• Сбоем в работе центральной магистрали, подводящей тепло к дому.
• Затягиванием отопительного сезона. То есть, отсутствием подачи тепла в многоквартирные дома в принципе.

Но что конкретно случилось в вашем случае? Давайте разбираться.

Сбой в работе теплосети

Куда жаловаться?

Претензии к ЖКХ

Необходимо отметить, что во всех вышеперечисленных случаях за отсутствие тепла в квартире отвечают третьи лица – управляющие компании, городские коммунальщики, работники ТЭЦ. Но сообщить о проблеме – это обязанность самого жильца или владельца квартиры. И если ЖКХ не получит претензии, то в следующей квитанции за оплату коммунальных услуг вам выставят счет за все «холодные» дни.

Поэтому жаловаться  на отсутствие отопления в квартире можно и нужно. Но адресат жалобы должен соответствовать проблеме. Ведь «домашняя» управляющая компания не может решить проблемы ТЭЦ. Поэтому далее по тексту мы рассмотрим две ситуации – частные проблемы в квартире и глобальный сбой в магистрали.

Проблемы в квартире

В частном случае – при проблеме с «квартирной» теплосетью – нужно обращаться в следующие инстанции:

Телефонный звонок коммунальщиком

• В дирекцию управляющей компании, занятой обслуживанием именно вашего дома.
• В жилищное товарищество, взявшее на себя обязательство решать коммунальные проблемы собственников квартир в конкретном доме.
• В дирекцию службы эксплуатации зданий, которая взялась обслуживать ваш дом.

Причем для начала достаточно лишь телефонного звонка. Добросовестные коммунальщики решают такую мелкую проблему в кратчайшие сроки. Да и по нормам обслуживания мастер должен прибыть на проблемный участок уже на следующий день.

Если вас игнорируют – пришло время «тяжелой артиллерии» — в ход пойдет письменная жалоба, отправленная, желательно заказным письмом с уведомлением о вручении, в адрес управляющей компании (ТСЖ, ДЕЗ). Впрочем, возможен и личный визит к коммунальщикам. Только в этом случае вам должны сообщить регистрационный номер вашей жалобы, который проставляется на копии обращения – он пригодится для судебного разбирательства.

Типовой образец жалобы в ЖКХ на отопление вы отыщите в сети без особых хлопот.  Впрочем, обычно ее составляют в произвольной форме, описывая суть проблемы (ваши радиаторы остаются холодными с такого-то числа, а у соседей все в порядке). Причем если вы уже звонили в дирекцию управляющей компании по этому поводу, сообщите в жалобе, что вы обращаетесь к ним вторично.

После получения и регистрации письменного обращения у вашей управляющей компании есть 72 часа на решение заявленной вами проблемы. Причем за это время они обязаны составить акт проверки системы отопления на работоспособность и устранить все неисправности.

И помните: пока вы не подпишете акт устранения неисправности – проблема касается только управляющей компании. Поэтому не подписывайте никакие бумаги до тех пор, пока температура в квартире не поднимется до приемлемых значений.

Проблемы с магистралью или ТЭЦ

Проблемы с отопительной магистралью

В этом случае нужно обратиться и в управляющую компанию, и в Городскую жилищную инспекцию. При этом нужно понимать, что на устранение крупных поломок коммунальщикам дают от трех до семи суток. Но жалоба с описанием проблемной ситуации должна лежать в бухгалтерии управляющей компании – иначе  с вас могут потребовать уплату и за «холодные» дни.

Если по истечении семи суток проблема так и не решилась или ваша управляющая компания игнорирует все обращения, то в ход пойдут совершенно иные жалобы, направляемые в более серьезные инстанции.

Кто контролирует ЖКХ и куда еще можно пожаловаться?

Ваша жалоба в ЖКХ на отопление проигнорирована? В этом случае мы рекомендуем вам  идти дальше – в прокуратуру, Роспотребнадзор, органы местного самоуправления или суд.

Как решить проблему с отоплнием

В прокуратуру можно обратиться с письменной жалобой на должностных лиц управляющей компании (ТСЖ, ДЕЗ), которые отвечают за организацию работы своей структуры. Причем на этих лиц, скорее всего, будет заведено дело об административном правонарушении.

Роспотребнадзор обязан отслеживать состояние городских теплосетей в течение всего отопительного сезона. Поэтому ваша жалоба, с указанием адреса управляющей компании, чиновников из этой организации только обрадует. Ведь они смогут повысить результативность контрольно-проверочных мероприятий, отследив явно недобросовестную компанию. А ваша жалоба – это прямой повод провести внеплановую проверку, результатом которой будет предписание с требованием устранения всех недостатков в работе проверенной структуры.

В органах местного самоуправления теплоснабжением занимается особый чиновник. Причем его полномочия несколько размыты. Но, при желании, он способен взбодрить управляющую компанию, зависимую от благорасположения этого должностного лица чуть более чем полностью, еще сильнее, чем и прокуратура, и Роспотребнадзор.

Словом, управу на своеволие зарвавшихся коммунальщиков найти можно и нужно. Но в «высокие инстанции» нужно обращаться после попытки решения вопроса на «местном уровне» (в управляющей компании). Иначе все виновники «ситуации» сошлются на свое неведение. Но если у вас будет регистрационный номер жалобы или квитанция о ее получении, то бездействие коммунальщиков будет наказано достаточно жестко.

Советуем также посмотреть:

Источник: http://canalizator-pro.ru/kuda-obrashhatsya-esli-net-otopleniya-i-goryachej-vody-v-kvartire.html

Смотрите также:

• Водяное отопление в полу отзывы
• Водяное отопление в частном доме

21 ноября 2022 года

Водяное отопление в деревянном частном доме, на даче, схемы разводки

В России в зимний период наступают суровые холода, поэтому иметь качественное водяное отопление в частном доме просто необходимо. Такая система обладает первенством перед остальными, так как за все годы уже успела показать себя с наилучшей стороны. Печное и каминное отопление сегодня уже не так эффективны, — это лишь дань нашей богатой истории.

Холодной и снежной зимой без отопления не обойтись…

• Принцип функционирования водяного отопления
• Выбираем оборудование для отопления в частном доме
• Какие бывают схемы отопления частного дома
• Разводка труб
• Если у вас двухэтажный дом
• Альтернативные способы водяного отопления частного дома
• Заключение

Принцип функционирования водяного отопления

Водяное отопление частного дома тем и завоевало такую популярность, что по сути – это простой механизм. Есть замкнутая цепь, где котел нагревает воду до необходимой температуры, по трубам вода идет в батареи или радиаторы в помещениях и отдает тепло, после чего возвращается обратно в котел.

Схема водяного отопления

Кроме основных элементов – котла, труб и радиаторов, система также может включать и дополнительные. Расширительный бачок служит для отвода появившихся при нагревании излишков воды. Также благодаря баку в системе отсутствует кислород. Еще один элемент – насос циркуляции. Это устройство служит для поддержания непрерывного круговорота воды в системе, при помощи такого насоса скорость нагревания температуры помещений увеличивается за счет того, что вода двигается быстрее. Также в системе могут быть и манометр, терморегулятор, отводчик воздуха, предохранительные клапаны.

Выбираем оборудование для отопления в частном доме

Самое главное оборудование, которое должным образом обеспечивает водное отопление в частном доме, — это котел.

При приобретении котла обычно принимается величина мощности 1 кВт на 10 кв.м помещения, которое отапливается.

Также учитывается и то, что высота потолков берется не больше 3-х метров. Кроме того, учитывается и объем помещения, уровень утепления самого дома, размеры окон и дополнительные потребители тепла.

Так, при площади, которая отапливается, мощность котла будет равняться:

• 60 – 200 кв. м. – до 25 кВт;
• 200 – 300 кв.м. – 25-35 кВт;
• 300 – 600 кв.м. – 35-60 кВт;
• 600 – 1200 кв.м. – до 100 кВт.

Чтобы оборудовать водяное отопление на даче или в частном доме, то можно подобрать электрический котел при площади 30-1000 кв.м. мощностью 3-105 кВт. Но электрокотлы имеют недостатки – высокая стоимость электроэнергии, постоянные перебои и перепады электроэнергии, недостаточная ее мощность.

Электрический котел

Также тщательно нужно выбирать и трубопровод. Используются трубы из разных материалов, каждый из которых обладает своими преимуществами и недостатками. В былые времена самыми распространенными были трубы из стали. Но сегодня они применяются уже реже. Ведь такие трубы более подвержены процессам коррозии.

Именно поэтому в настоящее время чаще применяются трубы из нержавейки или оцинкованные.

Также набирают популярность медные трубы. Они способны вынести высокие температуры, сами по себе – долговечны, поэтому трубы из меди являются самыми надежными. Но и стоят они недешево. Кроме того, в последнее время все чаще можно встретить водяное отопление в деревянном доме с полимерными трубами. Такие трубы делаются из металлопластика или пропилена (с участием алюминия). Трубы из таких материалов прочны, стойки к коррозии, внутри их не откладывается осадок. Но они имеют достаточно высокий коэффициент расширения при нагревании.

Обвязка котла медными трубами

Какие бывают схемы отопления частного дома

Схемы водяного отопления частного дома могут быть одноконтурными и двухконтурными. Одноконтурная система служит только лишь для обогревания помещения. Это более простая и недорогая система, которая подойдет в том случае, если у вас дом площадью до 100 метров квадратных. В такую систему входит одноконтурный котел и атмосферная вытяжка, однотрубная разводка трубами из стали или полимеров, чугунные, стальные или алюминиевые радиаторы.

Одноконтурная и двухконтурная система водяного отопления

Система одноконтурного отопления может быть усовершенствована двухтрубной разводкой, добавлением насоса циркуляции, терморегулирующих вентилей на радиаторах.

Если вы хотите оборудовать одноконтурную систему для нагревания воды для нужд быта, то пересмотрите монтаж газовой колонки или бойлера. В другом случае вы можете сделать двухконтурную систему, которая предназначена не только для отопления, но и для нагрева воды.

Двухконтурная система водяного отопления частного дома является очень удобным вариантом.

Здесь котел комфортен при потребностях в горячей воде на семью не более 4-х человек. Вода должна быть водопроводная или умягченная, жесткая вода из скважины не подойдет. Можно оборудовать две одноконтурные системы, первая из которых будет «отвечать» за отопление помещений, а вторая – за нагрев воды. Благодаря такой системе в летний период вы будете пользоваться только системой подогревания воды, а на нее тратится всего лишь 25% мощности котла.

Разводка труб

Водяная система отопления частного дома подразумевает применение трех вариантов разводки трубопровода – однотрубную систему, двухтрубную и коллекторную.

Однотрубная система – это система, где от котла нагретый теплоноситель (вода) последовательно идет от одной батарее к следующей. Такая система имеет один большой недостаток – здесь очень трудно управлять разводкой, так как при перекрытии доступа воды в какой-либо из радиаторов перекрываются и остальные.

Однотрубная система

В двухтрубной системе для каждого радиатора есть труба с горячей и холодной водой. Так, с такой системой водяное отопление дома можно регулировать очень удобно.

Двухтрубная система отопления

Еще одна система – коллекторная. Еще ее называют лучевой. Здесь механизм работает таким образом: от коллектора (который представляет собой устройство, собирающее воду) к каждому прибору отопления подводятся две трубы – прямая и обратная. Благодаря этому можно просто монтировать систему со скрытой проводкой труб, можно поддерживать определенный температурный режим отдельной комнаты и регулировать его.

Если у вас двухэтажный дом

Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.

Двухтрубная схема для двухэтажного дома – это универсальный и практичный вариант.

К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.

Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.

Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.

Коллекторная система отопления двухэтажного дома

Альтернативные способы водяного отопления частного дома

Кроме традиционного отопления при помощи нагревательного котла, существуют и другие виды водяного отопления частного дома. Такие современные системы эффективны в качестве основных отопительных систем дома, или дополнительных.

Очень часто сегодня можно услышать такое словосочетание – система «теплый пол». В принципе, теплый пол – это то же водяное отопление частных домов, которое можно применять еще и как дополнение к основному отоплению. Теплый пол обладает преимуществами – здесь большая территория теплоотдачи. Ведь в данном случае пол помещения – это практически большой радиатор. Да и воздух таким вот образом прогревается правильно – внизу тепло, а сверху – чуть прохладнее.

Теплый водяной пол

Благодаря системе теплый пол можно снизить рабочий температурный режим теплоносителя (не более 55 градусов по Цельсию). Также можно установить тепловую мощность в необходимых пределах .

Недостатки системы теплый пол – это то, что такую систему сложно монтировать, а при уже законченном ремонте это невозможно, или вам придется поднимать пол, или углублять его.

Еще один вариант альтернативного водяного отопления – плинтусное отопление. По сути дела, плинтусное водяное отопление домов являет собой среднее между радиаторной системой и теплым полом. В данном случае оборудование для отопления ставится по периметру комнаты на уровне плинтуса. Благодаря этому равномерно прогреваются и стены, и пол. Воздух в помещении – также равномерный. С такой системой водяное отопление загородного дома или частного дома позволит вам обустроить интерьер без больших радиаторов, и все это без потерь тепла.

Плинтусное отопление

Заключение

Таким образом, перед тем, как вы решили оборудовать водяное отопление в своем частном доме, следует выбрать подходящий вариант – традиционное отопление при помощи радиаторов или современные методы. У каждой системы есть преимущества и недостатки, поэтому для проектирования отопления лучше всего пригласить специалистов, которые будут способны учесть все детали.

Как ваша вода нагревается и заряжается.

Если вы живете в квартире, вы можете не знать, как нагревается ваша вода — это может немного отличаться от среднего австралийского жилища.

В Австралии водонагреватели обычно являются вторыми по величине потребителями энергии среди всех приборов в вашем доме*, поэтому полезно понимать, как они работают. Если вы живете в жилом комплексе, ваша горячая вода нагревается за счет электричества, солнечной энергии или природного газа, а газовые водонагреватели составляют примерно 48% водонагревателей в Австралии*.

Если в вашем комплексе используется централизованная система, вы, возможно, слышали термин « централизованная горячая вода » или «общая горячая вода», но это не означает, что у вас есть большой бассейн с водой, чтобы вы могли сходить с ума с часами. долгий душ.

Мы здесь, чтобы дать вам возможность понять и управлять своей собственной энергией, и, в свою очередь, меньше тратить и экономить больше на следующем счете за электроэнергию.

Все начинается с бойлера

Для систем горячего водоснабжения не существует универсального решения. В зависимости от размера вашего жилого комплекса может быть одна или несколько централизованных котельных. Когда вы открываете кран, бойлер (работающий на природном газе) нагревает вашу воду, и она проходит через сеть труб, пока не достигнет вашей квартиры. Спасибо, дальний котел!

Поиск ваших счетчиков и регистраторов основных данных

Централизованная система избавляет вас от бака с горячей водой, занимающего ценное пространство в вашей квартире, но у вас по-прежнему будет счетчик горячей воды, который измеряет потребление в вашей квартире.
Не знаете, где находится ваш счетчик горячей воды? Вы можете найти его под кухонной раковиной, в люке ванной или в общей зоне многоквартирного дома. Если вы сомневаетесь, вы всегда можете обратиться в корпорацию или корпорацию владельцев.

Считать показания счетчика проще, чем вы думаете

Когда вы его найдете, вы сможете самостоятельно считать показания счетчика. Во-первых:

Одна единица на счетчике горячей воды соответствует 10 литрам использованной горячей воды.

На большинстве счетчиков черные цифры измеряют целые единицы, а красные цифры отслеживают десятичные разряды.

Для большинства газовых систем горячего водоснабжения объем горячей воды, потребляемой каждой квартирой, регистрируется ее газовым счетчиком горячей воды и передается в регистратор основных данных. Поставщики счетчиков данных посещают жилой комплекс каждые 90 дней или около того, чтобы прочитать основной регистратор данных и отправить показания счетчика горячей воды каждой квартиры в ActewAGL (или вашему продавцу энергии).

Общий множитель

Если вы впервые живете в квартире с централизованным горячим водоснабжением, счет за газ будет немного отличаться от того, к которому вы привыкли. Ваш счет за квартиру рассчитывается по формуле:

Общее количество газа, используемого жилым комплексом для нагрева воды, деленное на общее количество использованной горячей воды.

Этот удобный расчет определяет количество газа (в мегаджоулях), используемого для нагревания каждого литра воды. Результат известен как общий множитель.

Каждый жилой комплекс уникален, и ваш общий фактор тоже уникален.

Наряду с ежедневным использованием вашей квартиры существует множество других вещей, которые могут увеличить или уменьшить общий коэффициент вашего комплекса. Иногда тепло теряется, когда горячая вода проходит по трубам, или может потребоваться дополнительная энергия для нагрева воды в очень холодный день, а не в жаркий день. Эти факторы, а также заполняемость вашего комплекса, эффективность и техническое обслуживание системы, а также любое используемое дополнительное отопление, такое как солнечная энергия или когенерация, также будут влиять на ваш общий фактор. .

Посмотрите визуальное представление о том, как может выглядеть централизованная система горячего водоснабжения вашей квартиры, взгляните на наш информационный бюллетень «Газовое горячее водоснабжение».

Возьмите на себя ответственность за свою энергию — узнайте больше о счетчиках и о том, как их считывать.

Найдите больше способов меньше тратить и больше экономить на счетах за электроэнергию — ознакомьтесь с нашими советами по энергосбережению, созданными для столичного региона.

Ищете дополнительную информацию о вашей централизованной газовой системе горячего водоснабжения? Обратитесь в корпорацию или корпорацию владельцев или поговорите с местным экспертом по энергетике ActewAGL по телефону 13 14 9.Energy.gov.au

Пристальный взгляд на техническое обслуживание вашей системы горячего водоснабжения — не допускайте попадания горячей воды в ваше здание

Когда речь идет о снижении затрат на электроэнергию в большинстве зданий, система отопления помещений привлекает львиную долю внимания. Работоспособность системы горячего водоснабжения редко рассматривается до тех пор, пока не появится рекламация. И все же на водяное отопление приходится пятая часть энергии, используемой в многоквартирных домах. Общий КПД системы отопления колеблется около 50%, а это означает, что только половина покупаемой энергии превращается в горячую воду в кране. В то время как большая часть этой напрасной энергии теряется из-за старых или неисправных котлов, почти столько же отходов может происходить в трубах, которые распределяют горячую воду по всему зданию. Мало того, что плохие системы распределения часто несут ответственность за более высокие затраты из-за потерь энергии, они также могут привести к недовольству жителей.

Рециркуляция горячей воды: управление для обеспечения комфорта и экономии

В большинстве многоквартирных домов используется система рециркуляции, при которой одна или несколько трубных петель постоянно подают горячую воду в квартиры от водонагревателя в подвале. Насос поддерживает течение горячей воды по трубам, поскольку они постепенно отдают тепло окружающему воздуху. Это сводит к минимуму время ожидания горячей воды в душе, но приводит к большим потерям энергии. Существует множество вариантов систем управления для сокращения этих отходов, но наиболее эффективным является управление, при котором рециркуляционный насос работает только тогда, когда это необходимо для поддержания комфорта жильцов. Эти «управления спросом» делают это, определяя, когда используется горячая вода и достаточно ли теплая петля рециркуляции. Помимо изоляции открытых труб и обеспечения постоянной минимальной температуры подачи горячей воды, это наиболее экономичный способ сократить потери энергии в вашей системе горячего водоснабжения. Модернизация существующего здания с помощью этих средств управления стоит всего несколько тысяч долларов и может быть завершена менее чем за день. Было показано, что контроль спроса снижает счета за энергию для нагрева воды на 10-15%, включая снижение потребления электроэнергии насосами и топлива для нагрева горячей воды.

Пересечение горячей и холодной воды и дисбаланс трубопроводов

Возможно, вы слышали, как акционер жаловался на холодную воду, которая никогда не получала холодную, или на горячую воду, которая никогда не нагревалась; вы, возможно, имели этот опыт сами. Байпас, кроссовер и «призрачный поток» относятся к непреднамеренному смешиванию горячей и холодной воды, которое может произойти в кранах, насадках для душа и стиральных машинах. Однорычажные приспособления часто выходят из строя, так как смесительный картридж в этих клапанах со временем может изнашиваться и создавать путь для пересечения. Это может неуклонно увеличивать счета за горячую воду в течение многих лет и вызывать жалобы жителей, чей комфорт затрагивается этой проблемой. Ремонт может быть очень простым, часто требуя только замены неисправных смесительных картриджей и обратных клапанов. Однако локализация источников перекрестного потока может быть затруднена. Использование регистраторов данных и профессиональных датчиков позволяет проводить всесторонние исследования для точного определения источников пересечения. Заметив, что солнечная система горячего водоснабжения на крыше, установленная в многоквартирном доме в Бронксе, работала неэффективно, исследователи обнаружили, что из-за кроссовера более 80% горячей воды в здании обходило солнечные панели и вместо этого полностью нагревалось бойлером. В другом многоквартирном доме после замены всех смесительных картриджей душевых клапанов ежегодная экономия энергии на горячую воду составила более 60 %.

Несбалансированное распределение – еще одна потенциальная проблема в системах рециркуляции. Будь то из-за оригинальной конструкции трубопровода или более поздних лоскутных изменений, температура воды может сильно различаться в разных частях здания. Обслуживающий персонал здания часто реагирует, увеличивая температуру подачи или подачу насоса, чтобы обеспечить квартиру самой холодной водой, что может привести к большему потреблению энергии, рискам для безопасности и / или повреждению самих труб. В некоторых случаях перекрестный поток горячего и холодного может быть ошибочно принят за дисбаланс или наоборот. Увеличение энергопотребления системы не является эффективным решением. Это тот случай, когда имеет смысл обратиться за профессиональной консультацией.

Настройка системы горячего водоснабжения

В следующем списке описаны основные проблемы с горячей водой и способы их решения. Опытный суперинтендант может справиться с некоторыми из этих исправлений самостоятельно или, по крайней мере, выявить проблемы.

• Изоляция: Изолируйте все открытые трубопроводы горячей воды и резервуары для хранения.

• Температура подачи: Обратите внимание на жалобы жителей на слишком горячую воду. Вода, которая выходит из-под крана при температуре 140°F или выше (мы замерили почти 200°F в кухонной раковине!), указывает на то, что что-то нужно исправить. Уставка может быть слишком высокой, смесительный клапан может быть сломан, или накопительный бак может не смешивать должным образом.

• Элементы управления: Какие элементы управления установлены; они работают правильно или переопределены?

• Усилитель давления: если он установлен, проверьте давление воды на верхнем напольном приспособлении – оно не должно превышать 30 фунтов на квадратный дюйм. Убедитесь, что насосы повышения давления не отключаются и не включаются каждые несколько секунд. То же самое относится к насосам, оснащенным частотно-регулируемым приводом; убедитесь, что они не переопределены в «ручной» или байпасный режим.

• Насосы котла: Убедитесь, что насосы котла (если есть) работают только при работающем котле. Иногда они не контролируются должным образом и могут подавать лишнюю горячую воду через бойлеры и контур рециркуляции, увеличивая потери энергии.

Важным элементом поддержания работоспособности и эффективности систем горячего водоснабжения является обучение персонала здания. Строительный персонал должен быть знаком с основными операциями, техническим обслуживанием и поиском и устранением неисправностей органов управления и оборудования. Для операторов зданий доступно несколько вариантов обучения энергоэффективности, в том числе программа 32BJ Green Supers и сертификация EEBOPS Института эффективности зданий.

Нагрев горячей воды стоит дорого и, как правило, крайне неэффективен.
