Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

  • Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
  • Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
  • Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
  • Радиаторы – передают энергию воздуху.
  • Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
  • Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
  • Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

  • Краны шаровые – два режима работы «открыл-закрыл».
  • Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
  • Клапаны дух-трех-ходовые – автоматические регуляторы потока.
  • Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
  • Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

  • Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.
  • Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
  • Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
  • Пеллеты – «автоматизированые дрова», удобней, но дорого.
  • Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

  • С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
  • С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.
  • Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.

Не считаем теплопотери

Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

Как побороться с холодом в доме

Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

После этих мероприятий, если они нормально выполнены, в доме будет тепло…
Как построить теплый дом

Подробней о том, как сделать отопление

Отопление в доме делается в следующей последовательности.

  • Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
  • Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
  • Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
  • Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
  • Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
  • Система заполняется теплоносителем и испытывается.

Обвязываем котел

Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

Элементы, которые встречаются в сложных системах

  • Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.
  • Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.
  • Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.
  • Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

Старые системы не применяются

Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

Выбираем схему – одну из трех

  • Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
    Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.
  • Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.
  • Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

Как совмещают отопление с дизайном

Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов
Подключить и установить радиаторы нужно по правилам…

Монтаж

Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

Как не допустить течи металлопластиковых труб

А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

Система отопления в частном доме. Какую выбрать схему?

Skip to content

Системы отопления. Какую выбрать?-2021-03-25T10:29:30+06:00

В процессе строительства дома на определённом этапе встаёт вопрос о монтаже системы отопления. Конечно проще всего найти фирму, которая запроектирует и смонтирует систему отопления для вашего дома. При этом даст гарантию на свою работу. Если ваши финансовые возможности не позволяют это сделать, или вы хотите попробовать свои силы и сделать разводку отопления своими руками, прочитайте эту статью. Надеемся эта информация будет полезна и поможет Вам определиться в выборе.

Системы отопления делятся на две большие группы – однотрубные и двухтрубные. Разница заключается в присоединении отопительных приборов. В однотрубной системе радиаторы подключаются последовательно, отсюда основной минус такой системы. По мере движения теплоносителя в отопительных приборах температура постепенно уменьшается, поэтому ближайшие к котлу радиаторы всегда более нагретые, чем отдалённые.

В двухтрубных системах батареи подключаются параллельно, поэтому все приборы нагреваются одинаково. Но такие системы более сложные при монтаже и требуют больше затрат на материалы. Давайте более подробно разберём каждую систему. Пойдём от простого к сложному.

Простейшая однотрубная система – самый дешёвый вариант.

Посмотрите на рисунок, система проще некуда. Теплоноситель, проходя последовательно через несколько радиаторов, возвращается в котёл, где опять нагревается.

В такой системе нельзя отключить или уменьшить мощность одного радиатора, так как закрыв его циркуляция в системе полностью прекратится. Вы спросите: «Зачем нужна такая система, где невозможно отключить радиатор, если стало жарко»?

Вы абсолютно правы!

Но в некоторых случаях такую систему стоит монтировать. Например, Вы имеете дачный домик с одной комнатой, где система состоит из трёх радиаторов и электрического котла. В этом случае, нет необходимости отключать радиаторы, а если стало жарко, можно просто уменьшить температуру на котле. Такую систему можно охарактеризовать так – просто, дешево и без заморочек.

Однотрубная система – «ленинградка»

Схема выглядит таким образом: понизу идёт труба розлива в которую с помощью тройников врезаются батареи отопления.

Эту систему делают очень часто. Люди рассуждают так: одна труба розлива всегда проще и дешевле, чем две. Но экономия на трубе при монтаже «ленинградки» имеет место только тогда, когда есть возможность сделать полный круг, то есть обойти кругом всё помещение. Если же полностью закольцевать розлив не получается, то приходится возвращать холостую трубу и вся экономия сходит на нет. Очень часто при монтаже «ленинградки» допускаются непоправимые ошибки, которые приводят к тому, что система совсем или частично не работает. Как известно, теплоноситель всегда циркулирует по пути наименьшего сопротивления, поэтому большая его часть идёт по нижней трубе помимо радиатора. А в батареи циркуляция очень слабая и чтобы её увеличить монтируется так называемая редукция. Делают её двумя способами — заужением участка трубопровода под радиатором или установкой на нём запорной арматуры.

Гравитационная система — она работает без насоса

По-другому такую систему отопления называют самотечной. В чем ее смысл? Из курса физики известно, что горячая жидкость, а в данном случае, нагретый теплоноситель имеет меньшую плотность, чем остывший. Поэтому, выходя из котла жидкость как бы всплывает, поднимаясь наверх, затем охлаждается в отопительных приборах и падает вниз, далее проходя по обратному трубопроводу поступает обратно в отопительный котел.

Процесс этот называют естественной циркуляцией. Таким образом, для работы такой системы отопления не нужен циркуляционный насос, все и так вертится под действием силы тяжести. Но движение теплоносителя при естественной циркуляции происходит медленно, поэтому циркуляционный насос на такую систему обычно всё равно ставят. Монтируется он на обводной линии, а на основную трубу устанавливается шаровой полнопроходной кран, который открывают при отключении электроэнергии. Гравитационная система монтируется из стальных труб достаточно большого диаметра. Горизонтальные участки розлива выполняются с уклоном — подача от котла, обратка к котлу. Величина уклона должна составлять не менее 5 мм на погонный метр трубы. Верхнюю трубу сделать с уклоном, как правило, не составляет труда, а с нижней возникают проблемы. Приходится устанавливать котел как можно ниже или поднимать обратный трубопровод вместе с радиаторами. Гравитационная система получается дорогой, громоздкой и некрасивой. Чтобы исключить закипание котла при отключении электричества можно пойти по другому пути — это установка источника бесперебойного питания на циркуляционный насос.

Коллекторная — система на любителя

Еще эту систему называют лучевой. Суть схемы такова. В отапливаемом помещении, обычно ближе к центру, располагается коллектор, от которого к каждому радиатору идут две трубы – подающая и обратная.

Трубы в ней, как правило, используются из металлопластика или сшитого полиэтилена. Прокладываются они чаще всего в конструкции пола (в стяжке), реже по потолку нижнего этажа. Лучи, подходящие к радиаторам, имеют разную длину, поэтому для правильной работы необходима тщательная балансировка. Преимуществами такой системы является отсутствие соединений труб, находящихся в стяжке, так как лучи делаются из цельных кусков и быстрота монтажа. При чём второе преимущество достаточно спорное. Самым главным минусом такой системы является дороговизна – большое количество трубы, коллекторы стоят денег.

Попутная система — «Петля Тихельмана»

В этой системе теплоноситель движется по кругу в одном направлении. Подача в ней большим диаметром начинается на первом радиаторе, далее уменьшаясь заканчивается на последнем. Розлив же обратного трубопровода начинается наоборот – большим диаметром на последнем радиаторе и меньшим на первом.

Таким образом, сумма труб подачи и обратки каждого отопительного прибора одинакова. На первом радиаторе — короткая подача, длинная обратка, на последнем наоборот — большая подача, маленькая обратка. Что это даёт? Все радиаторы в такой системе имеют одинаковое гидравлическое сопротивление, то есть находятся в одинаковых условиях. Сделали попутку, запустили, всё сразу работает – хлопаем в ладоши! Не нужно никакой регулировки! На самом деле, балансировочные вентиля в попутной системе ставить рекомендуется, так как ещё есть человеческий фактор. При монтаже, сварке или пайке возможны дефекты (заужение труб), поэтому минимальная балансировка всё же может потребоваться.

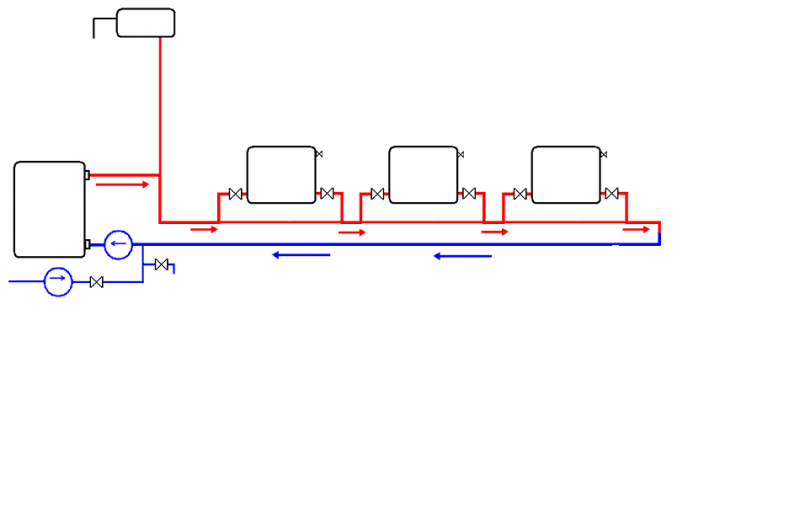

Тупиковая двухтрубная система

Петля Тихермана — это очень хорошо. Но не всегда есть возможность закольцевать систему. Входные двери, лестничные марши мешают прохождению труб отопления. В таких случаях монтируется двухтрубная тупиковая система.

Розлив в ней состоит из двух труб — прямой и обратной. Уменьшение диметра трубы происходит от первого радиатора к последнему. Приборы отопления присоединяются параллельно. Система прекрасно работает, когда количество радиаторов на каждой ветке розлива не очень большое, так как чем больше приборов находится на каждом контуре, тем сложнее сбалансировать систему. Для регулировки системы необходимо прикрывать балансировочные клапаны на ближних радиаторах.

Какую схему выбрать?

Выводы:
