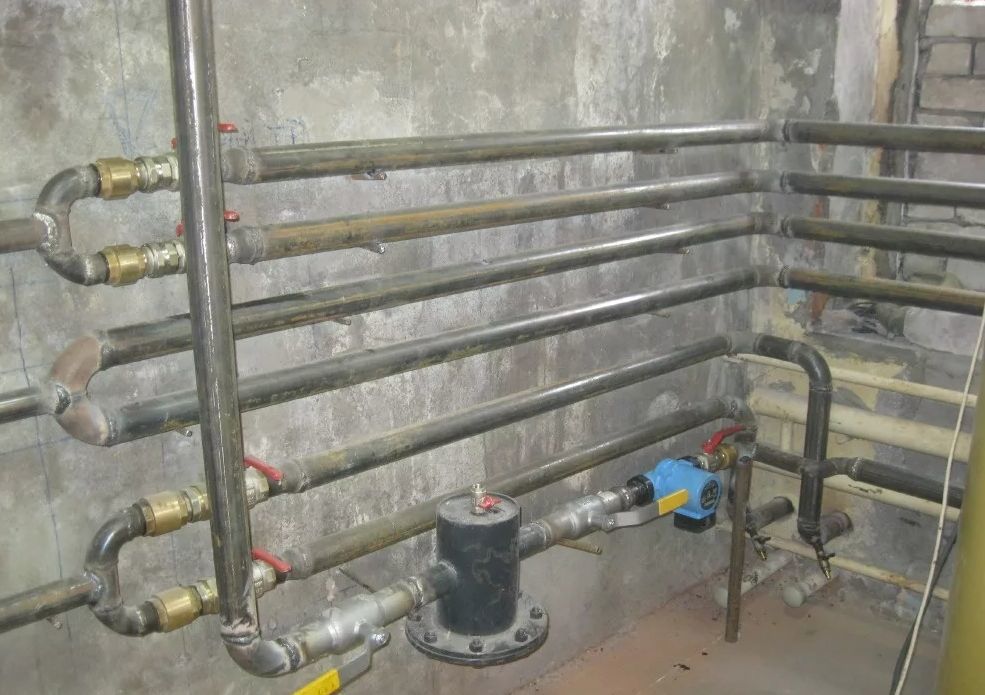

Можно ли скрыть множественные трубы подачи воды отопления в стенах, и как это лучше всего оформить? Правила и порядок действий при монтаже системы отопления в стене и пошаговая инструкция – далее в статье.

Скрытая система отопления

Навигация по странице

Современные технологии позволяют совершенствовать эстетический вид помещения различными способами. Не исключениям стал и метод размещения труб отопления в помещении.

Становится возможным их размещение в стене, благодаря долговечности материала, используемого при их производстве.

Преимущества и недостатки

Наиболее удобно размещать коммуникации в стене на этапе строительства в частном доме по предварительно созданному чертежу. Спрятать трубы в стену в многоквартирном доме можно, если планируется капитальный ремонт помещения, либо полностью здания.

Располагая отопление в стене, безусловно, помещение выглядит более престижно, а освободившееся пространство можно декорировать.

Плюсы:

увеличивается теплоотдача, так как строительные материалы обладают повышенным уровнем передачи тепла, в отличии от воздуха;
срок службы полипропилена, из которого производят трубы, достигает до 50 лет, обеспечивая надежность конструкции при соблюдении технических норм при их монтаже;
увеличивается пространство на несколько сантиметров.

Однако предстоит преодолеть сложности, заключающиеся в получения права на разрешение изменения положения коммуникаций в помещении или так называемую их перепланировку.

Минусы:

некачественный пропилен при нагревании увеличивается в объеме;
заказ проекта по перемене места расположения коммуникаций;
согласование проекта с надзорными органами. Переделка инженерных систем в многоквартирном доме потребует оформления специального разрешения;
места стыков могут утрачивать герметизацию, определить которую можно только с помощью прибора, измеряющего давление воды;
риски, связанные с готовностью к разрушению стены при возможной течи.

Прорыв труб отопительной системы в стене в случае протечки повлечет попадание воды в соседнюю нижнюю квартиру, так как быстро устранить течь не получится.

Как замуровать трубы отопления в стене

Чтобы замаскировать трубы отопительной системы в стену, необходимо выяснить, из какого материала состоит стена, и подобрать метод и последовательность работ, а также необходимые материалы.

Работы по монтажу труб в стене должны выполняться квалифицированным мастером или специалистом.

Перед прокладкой труб отопления необходимо протестировать их на прочность, визуально тщательно проверить на возможные повреждения.

Бетон

В квартире панельного многоквартирного дома выделяют два способа укладки труб системы отопления: используя штробы – специально созданные каналы для укладки в них труб отопления или создавая фальш-стену.

Как убрать отопление в стену в панельном доме пошагово с помощью штроб:

начать необходимо с обесточивания общедомового стояка отопления. Следует убедиться, что отключен нужный стояк;
штробы не должны располагаться впритык. Нельзя допускать ущемления контура. Углубление рассчитывается, исходя из параметров крепежей, их количества и слоя подготовленной изоляции;
непосредственно покрытия отопительных труб изоляционным слоем. Изоляция применяется во избежание появления конденсата;
далее высчитывают места для крепления и намечают точки расположения крепежей.

Работы производят болгаркой. Она позволяет выполнять действия качественно в автоматическом режиме и облегчает штробление стены.

При возведении фальш-стены следует учитывать, что пространство помещения уменьшится.

Кирпич

В кирпичной стене пробиваются штробели так же, как и в панельной стене.

Порядок закладки части системы отопления в кирпичную стену:

глубина или ширина канала определяется с учетом количества намотки изоляции на поверхность трубы;
после чего они укладываются в размеченные места и закрепляются с помощью хомутов, предварительно зафиксированными саморезами.

Необходимо протестировать систему, пуская воду при избыточном давлении несколько суток. Убедившись в отсутствии протечек, стену с коммуникациями замазывают раствором, шпаклюют.

Дерево

В деревянных домах, один из способов красиво скрыть трубы – закрыть их плинтусом, а для батареи смонтировать деревянную панель, которая сможет служить одновременно и элементом декора. При этом, лучше, если горизонталь будет иметь структуру решетки для повышения теплоотдачи и перегрева деревянной поверхности внутри короба.

Закрыть систему отопления можно фальш-стеной из гипсокартона, однако такое перекрытие на любой поверхности будет уменьшать пространство.

Монолит

Если полипропиленовая труба имеет компрессионные фасонные элементы – то замуровывать ее нельзя.

Для работы с монолитом рекомендуется пользоваться перфоратором и угловой шлифовальной машиной.

Когда недопустима скрытая система отопления по технике безопасности

Правила техники безопасности содержат положения о том, что к коммуникациям должен быть обеспечен доступ без помех. Из этого следует, что нельзя замуровывать наглухо места стыков труб, поэтому закрывать допускается только ту зону, вероятность протески в которой равна нулю.

Не используют металлические трубы для укладки в стену, так как они подвержены коррозии

К компетенции контролирующих органов относится оценка толщины стены. Так, если ее не достаточно, в выдаче разрешения будет отказано.

Как обслуживать трубы в стене

Достаточно соблюдать технологию и последовательность работ при расположении труб системы отопления в стене. Важно подобрать качественные материалы и элементы крепления.

Перед наложением штукатурного слоя или монтажа фальш-стены необходимо протестировать в рабочем режиме систему отопления под высоким давлением не менее 1 недели.

При выполнении требований, конструкция может функционировать до 50 лет, в зависимости от гарантий, которые дает производитель на свои материалы.

Декорировать участок стены, на котором находятся замаскированные трубы, можно и дорогостоящими материалами.

Метод маскировки системы отопления достаточно популярен, но требует повышенных мер безопасности при монтаже. Также, получить разрешение на маскировку системы отопления в многоквартирном доме достаточно сложно, так как по техническому регламенту все коммуникации должны быть открыты для свободного доступа на случай экстренной ситуации.

Полезное видео

Медные трубы для отопления, достоинства и недостатки, особенности монтажа и эксплуатации, технология сварки

Разводка системы отопления при помощи медных труб – не самое дешевое решение, но, при правильной планировке, долговечное и надежное: срок годности материала — 80-100 лет, но как поведут себя соединительные элементы, места пайки и другие составляющие системы – это вопрос.

Достоинства и недостатки медных труб в системах отопления

Трубопроводы из этого металла имеют долгую историю: им уже более 5тыс. лет. Изменились технологии, но положительные качества их остаются прежними:

Медные трубы при определенных условиях могут эксплуатироваться долго

Достаточно приличный список плюсов. Но недостатки тоже есть и достаточно серьезные:

Несовместимость с другими материалами. При наличии в системе алюминиевых элементов начинается активные электрохимические реакции. При прямом соединении с изделиями из других металлов разрушение происходит быстро. Для улучшения ситуации можно использовать латунные переходники и фитинги. Но в одной системе алюминий и медь лучше не совмещать: они вступают в реакцию, при которой выделяется большое количество газов, так что при отсутствии газовыпускных клапанов систему может разорвать.
При прямом контакте с другими материалами идет активное разрушение
Высокая цена. Это относится и к трубам и к фитингам. Требуется еще припой, который стоит очень немало и если не приобретение, то аренда специального оборудования. Система в целом получается дорогая. Особенно если учесть, что алюминиевые радиаторы ставить нельзя, чугунные – чуть лучше, но тоже плохо, так что и радиаторы желательно ставить медные, или биметалл с медью.
Фитинги для медных труб
При наличии в теплоносителе твердых частиц быстро происходит стирание, так как это мягкий и пластичный материал. Потому необходим механический фильтр, для удаления абразивных частиц из среды.
Требуется изоляция от блуждающих токов: медь – очень хороший проводник электричества. Потому требуется отлично сделанный контур заземления и наличие диэлектрических прокладок в системе.
Сложность монтажных работ: обязательно специальное оборудование. Но можно использовать бронзовые обжимные фитинги, для установки которых требуются только ключи (разводные или рожковые).
Обжимные фитинги для медных труб устанавливаются руками, но монолитить их в стены нельзя
Необходима защита от механических воздействий или бережное отношение, иначе через несколько лет будут не трубы, а бесформенная груда металла.

Есть еще несколько свойств, которые в зависимости от точки зрения или условий эксплуатации можно отнести и к плюсам и к минусам:

Первое – высокая теплопроводность. Если медные трубы отопления прокладываются открыто – они излучают достаточно большое количество тепла. Потому радиаторов может потребоваться меньше. Это плюс. При закрытой прокладке в стене или полу требуется тщательная теплоизоляция, чтобы теплоноситель через трубу не передал все тепло стене (особенно это возможно при прокладке в стенах, выходящих на улицу). Это минус.
Мягкость и пластичность. С одной стороны это хорошо – трубы при помощи специального устройства можно гнуть в достаточно больших пределах, что ведет к меньшему количеству соединений и фитингов. Это хорошо. Но мягкость материала веет к тому, что фиксировать их нужно через небольшой промежуток, а в некоторых случаях делать специальные короба: при высокой температуре теплоносителя медь может размягчиться и потерять форму. Это плохо. Не самый приятный момент состоит и в том, что при ударе медные трубы деформируются, следовательно ухудшается циркуляция теплоносителя. В результате при небрежном отношении и множественных искривлениях эффективность системы может очень снизится. Тоже нехорошо.

Большинство проблем, которые могут возникнуть при эксплуатации водопроводов, связаны с низким качеством продукции. И это не рекламные трюки, а результаты эксплуатации: правильно спроектированная система, состоящая из проверенных элементов, работает отлично. При наличии даже небольшого фрагмента из «левого» материала, начинаются проблемы. Пример: водопровод холодной воды и ГВС собран из меди, все материалы использованы качественные, фирменные, за исключением одного куска трубы (не хватило) в разводке ГВС, купленного с первого лотка на рынке. Результат – через полтора года эксплуатации появилась голубая пленка на сантехнике, к которой подведена горячая вода (там, где только холодная, изменений нет). Хозяевам пришлось менять всю гребенку ГВС из-за наличия активного процесса коррозии в «левом» участке трубы.

Большинство проблем с медными трубопроводами связано с низким качеством материалов

Чтобы ориентироваться в марках и купить медные трубы, которые подходят для отопления, необходимо знать виды производимых компонентов, их типы, область эксплуатации и маркировку.

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенки

Чтобы не ошибиться с выбором диаметра при разводке индивидуального отопления, проще «танцевать» от выхода котла. Вот такого диаметра и будут ваши трубы до первого разветвления. Если система небольшая всю разводку можно делать одной трубой, но если она достаточно большая, нужно следовать правилу: после каждого разветвления используется труба с диаметром, меньшим на один шаг по размерной сетке. Ответвление к отопительному прибору (радиатору или полотенцесушителю) также идет меньшим на шаг диаметром. Например, из котла выходит 24мм, на первом ответвлении отделяются две ветки, которые идут уже 22мм трубами, а к радиаторам от нее отходит 20мм. «Обратка» собирается аналогично, но от меньшего к большему размеру. Если же отапливаться будет большая площадь в несколько этажей, желателен профессиональный теплотехнический расчет.

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженные. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Один из примеров пайки медных труб

Стоимость медных труб для отопления высока. Можем сравнить:

армированные полипропиленовые трубы диаметр 16мм — от 40 руб/м;
металлопластиковые трубы диаметр 16мм – от 47 руб/м;
неотожженные медные диаметр 10мм — от 280руб/м;
отожженные медные диаметр 18мм – от 400руб/м.

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Монтаж медных труб отопления

При сборке трубопровода используются два вида соединений: при помощи фитингов и сварки. Через разборные или прессовые фитинги стыкуются трубы с отопительными приборами. Возможна установка и для соединения/разветвления труб, но чаще используется для этих целей сварка. При использовании отожженных труб в нужных местах их можно гнуть, уменьшая количество соединений. Для изгиба используют специальное приспособление – трубогиб, которое позволяет получить разные углы не уменьшая просвета трубы и не ухудшая проходимость системы. Гнуть медные трубы руками практически невозможно: хоть материал и пластичен, но изогнуть его вручную без уменьшения просвета не получается. Так что такой метод лучше не использовать.

Чтобы согнуть медную трубу используют специальное оборудование — руками это делать нельзя, так как уменьшается просвет трубы и ухудшается циркуляция

Для установки обжимных фитингов не требуется никакого специального оборудования: труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать». Потому такие соединения нельзя замуровывать.

Установка прессовых фитингов происходит при помощи специальных пресс-машин. Они стоят недешево (и аренда в том числе). Зато соединение получается герметичным и надежным, но неразъемным.

Более универсальным и надежным считается капиллярная пайка. Таким способом можно соединять участки труб одинакового диаметра напрямую: один из свариваемых концов развальцовывают – незначительно увеличивают диаметр, чтобы трубы можно было вставить одну в другую. Для этого используют специальное устройство. Место соединения зачищают при помощи металлической щетки или специальных губок (есть в продаже). Заем соединяемые поверхности обрабатывают флюсом – специальным составом, который улучшает «сцепление» металла с припоем. Обработанные трубы вставляют одна в другую. Просвет между ними при этом должен быть минимальным – доли миллиметра. Затем соединение разогревают при помощи сварной горелки. Когда материал нагреется до температуры плавления припоя, его вносят в пламя и расплавленным составом заливают имеющиеся щели. После того как шов заполнен, его остужают. Можно просто оставить его на воздухе, до остывания, а можно опустить в воду. В принципе, процесс не очень сложный, но требуется опыт, сноровка и тщательность исполнения: и развальцовка и сам процесс заполнения требуют точности и аккуратности. По такой де схеме паяются соединения со специальными медными фитингами под пайку.

Чем покрасить медные трубы отопления

При подборе краски нужно учесть следующие тонкости: она не должна изменять цвет при высокой температуре, защищать от внешних воздействий, и не должна слоиться. Чтобы краска ложилась ровнее, необходима обработка грунтовкой для цветных металлов. Подойдет свинцово-суриковая грунтовка 81.

Причем нужно учесть, что краска не впитывается, и разносить ее кисточкой требуется тщательно. Но добиться более-менее ровной прокраски можно только после нанесения двух слоев. Чуть легче работать с краской в баллончиках: она ложиться равномернее.

Красить медные трубы можно, но придется накладывать несколько тонких слоев

Для медных труб нельзя использовать масляные краски – они от температуры темнеют, а вв системах отопления она немалая. Подходят следующие краски: эмали ПФ – 115, 156, 167, 187, 223 и 519, эмали алкидные, полиуретановые и ГФ – 0119. Допускается использование лаков: ВЛ–51 или этинолевый лак, в который в соотношении 9к1 добавлена пудра алюминия.

Отзывы и опыт эксплуатации

Медные трубы кто-то считает отличным выходом, а кто-то не приемлет. Но, собственно, это характерно для любой технологи и материала. Единственное, на что обращают внимание, и к чему стоит прислушаться – это к тому, что при кислой среде медь начинает разрушаться. Потому заливайте в систему или теплоноситель с нейтральным PH или со слабо-щелочным. Также не рекомендуют использовать стальные, алюминиевые или чугунные радиаторы. Обязательно нужно защищать систему от блуждающих токов (заземление и диэлектрические прокладки обязательны) иначе начинается химическое или электрохимическое разрушение. Но в системах центрального отопления полностью вы от разрушения не избавитесь: теплоноситель в них насыщен железом, и если твердые частицы можно задержать фильтром, то от растворенных в нем никуда не деться.

Еще один совет от опытного монтажника: медь очень боится контакта с бетоном (окисляется). Скорость разрушения зависит от состава стены, но в любом случае лучше уложить трубу в ПВХ оболочку или любой схожий по характеристикам изолятор.

Медные трубы вступают в активную реакцию с бетоном, потому их лучше укладывать в защитной оболочке

Еще совет от мастера, но уже касается он пайки: важно не переусердствовать. Во-первых, от переизбытка старательности можно заварить весь просвет (если труба небольшого диаметра это особенно актуально), во-вторых, при перегреве мягкого припоя пасту перегревают, из-за чего она коксуется, что приводит к образованию свищей, ну и в-третьих, не переусердствуйте с количеством припоя. Если опыта нет, попрактикуйтесь в сварке на небольших кусках труб: можно проконтролировать и просвет и герметичность соединения. А после приобретения хоть какого-то опыта можно приступать и к сварке системы.

Итоги

Как видим медные трубы для отопления – хороший, но не идеальный вариант. Много у такого материала плюсов, но не меньше минусов. Возможно появление коррозии — это может стать следствием неправильно подобранного состава теплоносителя, высокого давления или гидроудара. Причем стоит учесть, что срок службы медных систем отопления напрямую зависит от правильного проектирования и монтажа, то есть, даже если будут использоваться качественные оставляющие, но их спаяют или проложат «кривыми» руками, длительной эксплуатации не будет. А специалистов, которые грамотно работают с медью сегодня ой как немного, и стоят их услуги (в довесок к материалам) тоже очень недешево. Возможно, потому и достаточно редко ставят ее сегодня, тем более что есть неплохая замена – полипропилен (армированный) или металлопластик.

Напоследок несколько видео-уроков с полезной информацией. В этом видео есть немного о типах припоев.

А в этом видео материале рассказывается о том, как делают медные фитинги. Интересно…

Тепловые трубки для управления температурным режимом

Все, что вам нужно знать о тепловых трубках

Тепловые трубки — один из наиболее эффективных способов перемещения тепла или тепловой энергии из одной точки в другую. Эти двухфазные системы обычно используются для охлаждения помещений или материалов даже в открытом космосе. Тепловые трубы были впервые разработаны для использования Лос-Аламосской национальной лабораторией для подачи тепла и отвода отработанного тепла из систем преобразования энергии.

Сегодня тепловые трубки используются в самых разных системах охлаждения: от космоса до медицинских устройств, охлаждения силовой электроники, самолетов и многого другого! Если вы не уверены, являются ли тепловые трубы идеальным тепловым решением для вашего проекта, свяжитесь с нами, чтобы обсудить ваше применение, и наши инженеры смогут определить наилучший путь вперед.

Ответы на все вопросы по практическому использованию тепловых трубок

Что такое тепловые трубки?
Как работает тепловая трубка
Когда используются тепловые трубки?
Примеры использования тепловых трубок
Каковы преимущества тепловой трубки?
Существуют ли рекомендации по проектированию тепловых трубок?

Тепловая трубка — это простой инструмент, но принцип ее работы весьма изобретателен:

Готовы снизить затраты, повысить срок службы и надежность вашего оборудования?

Часто задаваемые вопросы о тепловых трубках:

Что такое тепловые трубки?

Это герметичный сосуд, который вакуумируется и заполняется рабочей жидкостью, как правило, в небольшом количестве. В трубе используется сочетание испарения и конденсации этой рабочей жидкости для чрезвычайно эффективной передачи тепла.

Наиболее распространенная тепловая трубка имеет цилиндрическое сечение, с фитилем на внутреннем диаметре. Холодная рабочая жидкость движется по фитилю от более холодной стороны (конденсатор) к более горячей стороне (испаритель), где испаряется. Затем этот пар движется к радиатору конденсатора, принося с собой тепловую энергию. Рабочее тело конденсируется, выделяя скрытую теплоту в конденсаторе, а затем повторяет цикл непрерывного отвода тепла от части системы.

Падение температуры в системе минимально благодаря очень высоким коэффициентам теплопередачи при кипении и конденсации. Эффективная теплопроводность может достигать от 10 000 до 100 000 Вт/м·К для длинных тепловых труб по сравнению с примерно 400 Вт/м·К для меди. Выбор материала зависит от применения и привел к таким сочетаниям, как калий с нержавеющей сталью, вода с медью и аммиак с алюминием, сталью и никелем.

Преимущества включают пассивную работу и очень долгий срок службы при минимальном техническом обслуживании или вообще без него.

Как работает тепловая трубка?

Тепловая труба состоит из рабочего тела, фитильной конструкции и герметичной оболочки (оболочки). Подводимая теплота испаряет рабочую жидкость в жидком виде на поверхности фитиля в испарительной секции.

Пар и связанная с ним скрытая теплота перетекают в более холодную секцию конденсатора, где они конденсируются, отдавая скрытую теплоту. Капиллярное действие затем перемещает сконденсированную жидкость обратно в испаритель через структуру фитиля. По сути, это работает так же, как губка впитывает воду.

Процессы фазового перехода и циркуляция двухфазного потока в тепловой трубе будут продолжаться до тех пор, пока существует достаточно большая разница температур между секциями испарителя и конденсатора. Жидкость перестает двигаться, если общая температура однородна, но снова начинает двигаться, как только возникает разница температур. Источник питания (кроме тепла) не требуется.

В некоторых случаях, когда нагретая секция находится ниже охлаждаемой секции, для возврата жидкости в испаритель используется сила тяжести. Однако фитиль необходим, когда испаритель находится над конденсатором на земле. Фитиль также используется для возврата жидкости при отсутствии гравитации, например, в приложениях НАСА для микрогравитации.

Когда используются тепловые трубки?

Когда вы спросите, что такое тепловые трубки, вы лучше поймете, когда узнаете, когда они используются. Вы найдете множество простых и сложных систем, которые используют эти трубы в различных вариантах развертывания, основанных на различных принципах работы, требованиях к тепловым характеристикам, требованиях к проводимости, пространственных ограничениях, общей прочности и стоимости.

Наши инженеры-теплотехники согласны с тем, что тепловые трубы — это разумное вложение, если у вас есть устройство или платформа, для которых требуется одно из следующих действий:

Перенос тепла из одного места в другое. Например, многие электронные устройства используют это для передачи тепла от микросхемы к удаленному радиатору.
Преобразование тепла с высоким тепловым потоком в испарителе в меньший тепловой поток в конденсаторе, что упрощает отвод всего тепла с помощью традиционных методов, таких как жидкостное или воздушное охлаждение. Тепловые потоки до 1000 Вт/см ² могут быть преобразованы с помощью специальных испарительных камер.
Обеспечьте изотермическую поверхность. Примеры включают в себя работу нескольких лазерных диодов при одинаковой температуре и создание очень изотермических поверхностей для калибровки температуры.

Несколько стандартных примеров использования тепловых трубок

Наиболее распространенным применением является система медных тепловых трубок, использующая воду внутри медной оболочки для охлаждения электроники, работающая в диапазоне температур от 20°C до 150°C. .

Одним из преимуществ системы медь/вода является то, что ее легко комбинировать с уже существующими в электронике элементами. Радиаторы с тепловыми трубками присутствуют почти в каждом вычислительном устройстве, и их возможности охлаждения улучшаются в сочетании с тепловыми трубками.

Системы отопления, вентиляции и кондиционирования воздуха часто используют тепловые трубы для рекуперации энергии, поскольку они не требуют энергии.

Они также используются для контроля температуры спутников и космических аппаратов. Системы обеспечивают эффективный метод распределения тепла. Эти системы космических кораблей используют чрезвычайно чистые жидкости и построены в соответствии с самыми строгими стандартами, чтобы обеспечить работу в течение 30+ лет. Каждая проблема в космосе имеет решающее значение, и небольшие сбои могут разрушить многомиллионное оборудование.

Высокая эффективная теплопроводность. Передача тепла на большие расстояния с минимальным падением температуры.
Пассивная работа. Не содержит движущихся частей и не требует для работы никакой энергии, кроме тепла.
Изотермический режим. Очень изотермические поверхности с колебаниями температуры до ± 5 мК.
Долгий срок службы без обслуживания. Нет движущихся частей, которые могут изнашиваться. Вакуумное уплотнение предотвращает потери жидкости, а защитные покрытия обеспечивают длительную защиту каждого устройства от коррозии.
Снижение затрат. За счет снижения рабочей температуры эти устройства могут увеличить среднее время наработки на отказ (MTBF) электронных узлов. В свою очередь, это снижает потребность в техническом обслуживании и затраты на замену. В системах HVAC они могут снизить потребление энергии для отопления и кондиционирования воздуха со сроком окупаемости в несколько лет.

Существует несколько универсальных преимуществ работы тепловых трубок практически во всех областях применения.

Существуют ли рекомендации по проектированию тепловых трубок?

Общая тепловая нагрузка, которую может нести тепловая труба, зависит от общей длины, длины испарителя и конденсатора, диаметра и ориентации по отношению к силе тяжести. Есть несколько ограничений, которые регулируют теорию тепловых трубок, однако в наземных приложениях предел капиллярности является наиболее ограничивающим фактором. Это происходит, когда способность капиллярного насоса неэффективна для подачи достаточного количества жидкости в испаритель из конденсатора. Это приведет к пересыханию испарителя. Высыхание препятствует продолжению термодинамического цикла, и тепловая трубка больше не работает должным образом.

Тепловые трубы наиболее эффективны, когда испаритель находится ниже конденсатора, создавая обратный путь жидкости, который поддерживается гравитацией, а максимальная мощность уменьшается по мере увеличения неблагоприятной высоты испарителя.

Узнайте больше о рекомендациях по проектированию тепловых труб для стандартных размеров, изгибов и сплющивания…

Ответы на все ваши вопросы по практическому использованию тепловых трубок

Теперь, когда вы знаете основы, мы уверены, что у вас есть более сложные вопросы. Хотя некоторые ответы относятся к вашим потребностям и системным требованиям, эти ответы на стандартные вопросы помогут вам лучше понять, как работают эти устройства:

На каком расстоянии может работать тепловая трубка?

Наземные тепловые трубы, работающие против силы тяжести, относительно короткие — обычно не более 2 футов (60 см) в длину и максимальная высота против силы тяжести примерно один фут (30 см).

Тепловые трубы космического корабля обычно имеют длину менее 10 футов (3 м), и допускается дополнительная длина, поскольку они работают в условиях невесомости.

Когда тепловая трубка работает под действием силы тяжести, называемой термосифоном, длина может быть практически неограниченной, и многие из них имеют длину до сотен футов (м).

Может ли тепловая трубка работать против силы тяжести?

Они могут работать , даже когда испаритель расположен над конденсатором, двигаясь против силы тяжести. Это означает, что капиллярное действие должно возвращать жидкость против перепадов давления жидкости, а также гравитационного напора. Эта установка уменьшит общую максимальную мощность, доступную для перемещения рабочей жидкости. Используйте калькулятор тепловых труб ACT, чтобы точно определить требования и возможности.

Какой диапазон температур для тепловой трубки?

Отдельные двухфазные системы могут переносить по крайней мере некоторое количество тепла между тройной точкой и критической точкой рабочей жидкости, но мощность, передаваемая как вблизи тройной точки, так и вблизи критической точки, очень мала. Существует меньший практический диапазон температур, который показывает индивидуальные возможности и ограничения, например, медно-водяные тепловые трубы обычно работают при температуре от 25°C до 150°C.

Какие материалы используются для оболочек тепловых труб, фитилей и рабочих жидкостей?

Нас часто спрашивают, из каких материалов изготавливаются оболочки и фитили, и что можно использовать в качестве рабочих жидкостей. Существует значительное количество материалов, которые можно использовать для каждого из них, но важным требованием является то, что жидкость и материалы должны быть совместимы. Мы составили этот список совместимых материалов, но наиболее распространенными комбинациями оболочка/фитиль и рабочая жидкость являются медь/вода для охлаждения электроники, алюминий/аммиак для терморегулирования космического корабля, медь/фреон и сталь/фреон для систем рекуперации энергии. , а также суперсплавные/щелочные жидкости для металлообработки для высокотемпературных применений.

Процесс выбора материала начинается с согласования рабочей температуры с подходящей рабочей жидкостью. Правильный выбор оболочки, фитиля и рабочих жидкостей позволяет компании ACT построить для вас систему, которая не требует технического обслуживания.

Может ли работать водяная тепловая труба после замерзания?

Водяные тепловые трубы передают очень мало энергии при температурах ниже ~ 25°C из-за очень низкой плотности пара, ограничивающей количество передаваемой мощности. При температурах ниже точки замерзания передача тепла происходит только за счет теплопроводности через стенку и фитиль.

Обратите внимание, что правильно спроектированные медно-водяные тепловые трубы могут выдерживать тысячи циклов замораживания/оттаивания без повреждения несущей способности после того, как вода станет жидкой. Это достигается за счет строгого контроля запасов жидкости, чтобы вся жидкость находилась в фитиле. Это предотвращает образование жидкого мостика и повреждение устройства за счет расширения при замерзании.

Свяжитесь с ACT для правильного использования тепловых трубок

Теперь, когда вы узнали, что такое тепловые трубки и как они используются, пришло время связаться с ACT для получения дополнительной информации и расценок на установку тепловой трубки в ваше оборудование. Мы поможем вам решить, как наилучшим образом удовлетворить ваши потребности с помощью оборудования, в том числе:

Терморегулирование
Тепловые трубы в сборе
Пластины HiK™
Блоки паровой камеры
Радиаторы PCM
Холодильные тарелки
И многое, многое другое.

Мы предоставим вам все необходимое для понимания стоимости и установки стандартных тепловых трубок, а также вариантов с гравитационным воздействием, работающих в зонах, где внутренние жидкости могут замерзнуть, и в других конкретных случаях на Земле и над Землей.

Сократите свои расходы и увеличьте срок службы и надежность вашего оборудования с помощью простой беседы, призванной сделать вашу работу проще и доступнее. Свяжитесь с ACT сегодня, чтобы узнать обо всех аспектах управления температурным режимом, от разработки до производства тепловых труб и других вариантов рекуперации энергии.

Как починить трубы отопления, которые сильно шумят

20 января 2019 г.

Трубы отопления издают громкий стук?

В то время как вентилируемые системы отопления обычно работают бесшумно, паровые или гидравлические системы могут преподнести несколько сюрпризов, например, ваши трубы отопления будут издавать громкий стук. Трудно справиться с регулярными громкими звуками ударов, когда вам нужно, чтобы ваша система отопления выполняла свою основную функцию и обогревала ваш дом.

Что делать с трубами отопления, которые издают громкий стук

Системы отопления работают, нагнетая нагретый воздух или горячий пар через сложную сеть труб. Нагретый воздух рассеивается через вентиляционные отверстия, а горячий пар направляется по трубам под давлением в радиаторы, которые «излучают» тепло при прохождении через них горячей воды. Обычно системы отопления издают низкий уровень шума, но громкий стук труб отопления может указывать на проблему, которая в основном возникает из-за одной из трех упомянутых здесь проблем.

Читайте также: 7 советов, как сделать вашу систему отопления комфортной зимой

1. Котел

Проблема закипания наиболее распространена в районах с жесткой водой, где в теплообменнике котла накапливается известковый налет, который сужает поток воды. Теплообменник становится слишком горячим и, в конечном счете, расширяется, из-за чего нагревательные трубы издают громкий стук.

Как решить проблему закипания в трубах отопления

С этой проблемой могут справиться профессионалы, которые предложат лучшее решение для удаления известкового налета в зависимости от серьезности проблемы.

2. Захваченный воздух

Еще одной причиной дребезжащих, лязгающих и стучащих звуков в вашей системе отопления является попадание пузырьков воздуха в воду в вашей системе отопления. Из-за расширения и схлопывания пузырьков воздуха, когда они проходят через трубы отопления, можно услышать громкие щелчки.

Читайте также: Техническое обслуживание печи: что нужно знать

Как устранить стук из-за попадания воздуха в трубы отопления

Эффективный способ остановить шум — удалить пузырьки воздуха из труб. Этот процесс известен как «прокачка» труб и включает следующие этапы:

Выключить систему перед прокачкой
Найдите маленький клапан под торцевой крышкой радиатора и поверните его против часовой стрелки, чтобы сбросить давление воздуха.
Когда воздух выйдет из труб и вода начнет вытекать, следует закрыть вентиль
Включите систему после выполнения вышеуказанных действий с каждым радиатором

Вы также можете нанять подрядчика по ОВКВ, который поможет вам решить эту проблему без особых усилий.

Читайте также: Чистка воздуховодов печей: знайте их плюсы и минусы

3. Расширенные трубы

Когда трубы отопления сильно нагреваются, они расширяются, что приводит к небольшому смещению труб. Однако, когда трубы расположены на твердой поверхности, при малейшем движении по их расширению будут издаваться хлопающие звуки.

Как устранить стук в системе отопления из-за расширения трубы

Поместите небольшие кусочки пенопласта рядом с трубами, проходящими через деревянные опоры, чтобы предотвратить стук или другие звуки ударов. Если это не решит проблему, обратитесь за профессиональной помощью, наняв службы отопления жилых помещений. Вам не придется жить с трубами отопления, которые стучат всю ночь. Улучшите работу вашей системы отопления, следуя приведенным выше советам. Вы также можете нанять подрядчика по отоплению и охлаждению жилых помещений для проверки вашей системы и устранения шумных труб.

Также читайте: Сделайте свой дом энергоэффективным с помощью обслуживания воздуховодов

Свяжитесь с нами сегодня, чтобы запланировать техническое обслуживание ОВК с нашими экспертами и получить быстрое и эффективное решение всех ваших проблем с ОВК в жилых помещениях.

СВЯЖИТЕСЬ С НАШИМИ СПЕЦИАЛИСТАМИ

Белая механика, Inc.

Компания White Mechanical, Inc., основанная в 2002 году в Лагуна-Хиллз, Калифорния, является одним из самых надежных и лицензированных поставщиков услуг (HVAC), с гордостью обслуживающих округ Ориндж и прилегающие районы. Наша управленческая команда имеет более чем 28-летний опыт работы в различных аспектах технологии HVAC. Все наши специалисты по ОВКВ имеют профессиональные навыки и сертифицированы для предоставления нашим клиентам выдающихся услуг ОВКВ для жилых помещений, а также коммерческих услуг ОВКВ.
