Отопление одной трубой. Однотрубная система

Схема отопления

Многие считают, что комфортный и уютный дом — это красивая отделка помещений, дорогая обстановка, современная мебель и много бытовой техники. Никто с таким подходом не спорит. Но не забывайте, что летом хочется, чтобы в доме было прохладно, а зимой — тепло, чтобы в кране всегда текла холодная и горячая вода, а канализация и другие системы жизнеобеспечения работали без перебоев. О чем это говорит? Только о том, что не всегда красота — это уют.

Особенно вы поймете это зимой, когда неправильно смонтированная отопительная система покажет свой нрав. Вот тут-то вы и вспомните, что нужно было в свое время делать правильный выбор и решать — двухтрубная или однотрубная система отопления частного дома подойдет именно вам.

Если ваш коттедж — это небольшое одноэтажное здание, то однотрубная разводка будет оптимальным вариантом. Она поможет обеспечить жилье полноценным теплом и сэкономить на возведении отопительной системы. Дело в том, что в однотрубной системе используется меньше труб, а соответственно, и меньше запорной арматуры. Такая схема монтируется с нижней разводкой, когда весь узел расположен ниже уровня пола, а точнее, ниже уровня установки радиаторов отопления. Обычно это подвал.

Содержание

1. Что такое однотрубная система?
2. Чем обеспечивается отопительная система?
3. Как работает однотрубная система в двухэтажном доме?
4. Недостатки системы

Что такое однотрубная система?

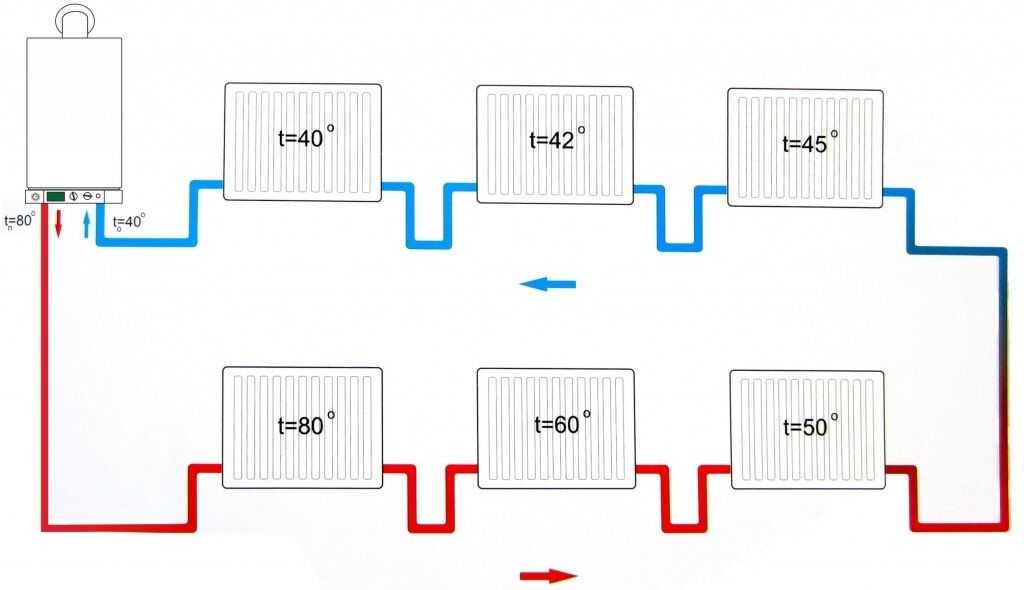

Представьте себе кольцо, в котором есть отопительный котел и радиаторы отопления, а само кольцо – это трубная система. Чисто технически трубы проходят на уровне пола. Точнее, труба одна, поэтому система и получила такое название. Она начинает свой путь от котла, затем проходит по всем комнатам, соединяя радиаторы. Охлажденный теплоноситель поступает в эту же трубу, которая вместе с горячей водой несет его к другим отопительным приборам.

В этом и заключается большой недостаток однотрубной системы. Ведь первый радиатор получает больше тепла, а значит, в комнате, где он установлен всегда будет повышенная температура. В последующие батареи теплоноситель уже поступает чуть охлажденным, значит, в других комнатах температура будет ниже. А представьте самую последнюю комнату. Гарантировать, что там будет комфортно, нельзя.

Подключаем отопление

Есть ли выход из этого положения? Есть. Можно установить в отопительную систему циркуляционный насос, который под небольшим давлением будет прогонять горячую воду по всей разводке. Именно с насосом можно добиться равномерного распределения теплоносителя по всем радиаторам.

Самой распространенной схемой однотрубной системы является разводка, которая носит название «Ленинградка». Это самый простой вариант, где контурная труба проходит под определенным углом, что обеспечивает эффективное движение теплоносителя. Ее обычно используют в небольших строениях, где нет необходимости установки циркуляционного насоса, и происходит естественная циркуляция нагретой воды.

Чем обеспечивается отопительная система?

Как и любая схема, однотрубная система должна обеспечиваться всеми необходимыми узлами и приспособлениями. Сюда входят:

• Запорная арматура в виде вентилей и задвижек;
• Краны Маевского для спуска воздуха;
• Термометры;
• Сливной клапан;
• Радиаторные регуляторы.

Все эти приборы и устройства обеспечивают сбалансированную, надежную и эффективную работу всей системы в целом. Иногда, используя только их, можно создать условия для комфортного проживания в доме, не устанавливая циркуляционный насос.

Как работает однотрубная система в двухэтажном доме?

Отопление в двухэтажном доме

Теплоноситель от котла по вертикальной трубе идет вверх на второй этаж, где проходит по всем отопительным приборам, отдавая тепло. Затем он спускается вниз на первый этаж, продолжая свой путь к котлу и проходя через все радиаторы. О чем это говорит? О том, что на втором этаже температура выше, чем на первом. Но это будет не всегда, потому что иногда мощности котла не будет хватать, чтобы обеспечить подачу горячей воды наверх.

Основная причина — это падение давления газа и напряжения, что часто случается зимой. И опять выход один — установить циркуляционный насос, который обеспечит равномерное распределение тепла по радиаторам. К тому же в такой системе необходимо позаботиться о нужном объеме воды, поэтому присутствие расширительного бачка выше второго этажа — просто необходимость.

И еще один момент, который касается бесшумной работы всей системы. Для этого специально устанавливают разгонный коллектор, который обеспечивает постоянную скорость теплоносителя внутри труб и приборов отопления. В двухэтажных домах такой коллектор не монтируется, потому что вертикальная труба, поднимающая горячую воду на второй этаж, обеспечивает необходимую скорость.

Нет возможности регулировать температуру в каждой комнате

Во-первых, отметим, что лучше всего устанавливать горизонтальные радиаторы отопления в однотрубную разводку, если она работает по принципу естественной циркуляции. Именно так можно сбалансировать движение теплоносителя. Перепады здесь ни к чему.

Во-вторых, нет возможности регулировать температуру в каждой комнате. Если, к примеру, в одной комнате очень жарко, то, закрывая подачу горячей воды в радиатор, можно перекрыть ее и для всех остальных, размещенных в других комнатах.

В-третьих, как было сказано выше, без насоса такая система неэффективна. А этот прибор работает от сети электрического тока. Опять расходы. В-четвертых, горизонтальный розлив. Если дом одноэтажный, то это не так страшно, но если он больше, то теплоноситель, достигнув первого этажа, теряет 50% от своей температуры.

Выход — увеличивать секции батарей. Опять расходы. Кстати, в таком случае устанавливать вертикальные водяные радиаторы отопления нет смысла, они могут просто выпасть из дизайна комнат. Так что же предлагают специалисты — не пользоваться однотрубной системой? Конечно, нет. Эта схема много лет прослужила человечеству и еще прослужит не один век. Здесь важно правильно провести расчет однотрубной системы отопления, правильно подобрать котел, радиаторы и трубы, а также смонтировать все в точности по канонам сантехнических работ. И будьте уверены, что такая разводка вас не подведет.

Читайте далее:

Однотрубное отопление в доме

Идея создать однотрубную систему отопление в частном доме может показаться на первый взгляд заманчивой. Вероятно, что одна труба вместо двух, намного дешевле. Наверное, такую систему проще монтировать…. Однотрубку можно положить даже под плинтус – не сложно спрятать, это же не две трубы…

Разберемся по порядку, действительно ли дешевле? Проще ли сделать? Но самое главное – как поведет себя однотрубная система в эксплуатации? Не будет ли отопление в доме просто некачественным. Не окажутся ли недостатки системы слишком весомыми. И поэтому однотрубная (ленинградка) не будет применима вообще…

Сколько радиаторов и как их подключить

Сколько радиаторов чаще в доме? Сегодня обычным домом окажется строение с мансардным этажем и отапливаемой площадью 200 м кв. При этом внизу находится с десяток радиаторов и на мансарде штук 5. Если рассмотреть домик одноэтажный 100 м кв. , то понадобится от 8 отопительных приборов.

Если их подключить одной трубой последовательно один за другим, то последний окажется холодным, при обычных параметрах отопительной сети.

Если их подключить параллельно к одной трубе – то же самое последний будет «ледяным», если характеристики отопления обычные…
Но что подразумевается под словом «обычные»?

Нормальные технические характеристики

При создании отопления все стремится к минимизации, упрощению, удешевлению.

Для движения теплоносителя применяются циркуляционные насосы, бесшумные и слабомощные. Максимальна мощность двигателя обычно до 100 Вт. Новейшие модели с компьютерным управлением умеют выбирать наиболее экономичный режим работы сами, и пользователи радуются, когда табло показывает потребляемую мощность 12 Вт при площади дома 150 м кв.

Трубы применяются внутренним диаметром 16 мм для одного – двух радиаторов и 20 мм для группы до 6 шт., 25 мм уже может быть магистралью от котла для целого дома.
Что же будет с однотрубкой, если все это применить к ней?

Экономия при создании и эксплуатации

Если однотрубную систему создать с прогрессивными (экономичными) параметрами отопления, то она в масштабах дома (5 и более радиаторов в кольце) окажется не работоспособной, потому что последние радиаторы будут холодными.

Обычный циркуляционный насос не обеспечит скорость теплообмена (подачу необходимой энергии для последовательного включения). А обычный диаметр труб создаст слишком большое гидравлическое сопротивление, при попытке увеличить расход жидкости.

Чтобы нагреть последний в кольце прибор нужен мощный насос и кольцевая труба большого диаметра.

Какая температура радиаторов у ленинградки

При последовательном включении на одну трубу радиаторы будут забирать часть энергии и постепенно остужать теплоноситель. Если температура на подаче +60 град, то на каждом радиаторе потеря при обычной циркуляции теплоносителя (до 30Вт на насос) составит примерно 7% или 4 град. Тогда на выходе из 4-го радиатора будет плюс 48 град С. Но 5-й в кольце будет уже малопригодным для обогрева. А к примеру, на восьмом радиаторе в кольце – будет 32 град, — просто холодный.

Выравнивание температуры между подачей и обраткой возможно только при большом диаметре труб и мощном насосе, создающем достаточный расход теплоносителя.

Расточительная однотрубка для больших домов

В больших домах, с несколькими десятками радиаторов, где эксплуатационные потери не слишком велики можно рассмотреть вариант однотрубной системы отопления.

• Применяется стальная труба большого диаметра (от 50 мм) согласно проектному расчету, с особым насосом, создающими значительную скорость движения жидкости, до предела возникновения шума в трубе. Труба размещается по кольцу внешней стены во внутрипольном пространстве.
• К трубе подключаются пары отводов под радиаторы или внутрипольные конвектора под высокими окнами. Разность давление создается не только за счет остывания жидкости в приборах, но главным образом, за счет монтажа в трубе паруса на подающем патрубке.
• Значительные затраты на создание и эксплуатационные потери нивелируются большой мощностью отопления, и не являются значимыми, при рассмотрении всей затратной части строительства такого дома. С уменьшением площади отопления роль указанных затрат будет возрастать и они окажутся неприемлемыми.

Почему так расточительно

Можно ли транжирить ресурсы, и делать столь не экономичную систему отопления при создании и особенно при эксплуатации? Там, где можно задействовать на циркуляцию 20 Вт будет тратится 200 Вт. (?), Сколько точно, — покажут лишь расчеты на конкретную гидравлическую сеть, на в любом случае – в разы больше.

Остается непонятным зачем нужная дорогая эксплуатация, ведь только за сутки в разнице набегает киловатт-другой энергии, а за годы эксплуатации – приличная куча денег, выброшенная на ветер.

Другие методы выравнивания температуры – глубокая балансировка первых радиаторовЮ делает всю систему еще дороже и не устойчивой в работе. Рекомендуется как выход – увеличивать площадь радиаторов для компенсации потери температуры. Но тогда уже 8-й в кольце должен быть вдвое большей площади, чем первый, – слишком расточительный метод отопления.

При увеличении диаметра трубы в два раза, ее стоимость растет быстрее. Стоимость ее фитингов и кранов увеличивается в несколько раз. Любой монтажник скажет, что работоспособная однотрубка диаметром 32 мм на 10 радиаторов, обойдется дороже чем двухтрубка проложенная трубой 20 и 16 мм (два тупика по 5 шт).

К тому же монтажник добавит (скорее всего), что такие большие фитинги и трубы монтировать сложнее.
Однотрубка с трубой большого диаметра обойдется дороже при создании.

Где и как применяются однотрубки

На производствах бывает, что нужно отапливать цеха большой площади. Тогда оказывается, что местная котельная будет рациональней с однотрубной системой протяженностью в километр, с сотнями подключенных отопительных приборов и мощным насосом.

Однотрубки можно встретить везде в централизованных сетях многоэтажных домов, ведь отопительный стояк это и есть данная система с большой скоростью циркуляции.

Когда ленинградка рациональней в частном хозяйстве

Явно рациональной окажется однотрубная система при создании отопления в каком то маленьком помещении, до 4 радиаторов максимум в одном кольце, но лучше до 3 шт. Их даже можно соединить последовательно один за другим полипропиленовой трубой наружным диаметром 25 мм, чтобы не перегружать циркуляционный насос минимального типоразмера 25/40.

Как создать однотрубную систему отопления

Одним из вариантов создания однотрубной системы отопления в небольшом частном доме является создание 2 или 3 колец по 2 – 3 радиатора в каждом. Теоретически это возможно, если котел находится в центральной части строения и от его обвязки можно уложить в разных направлениях кольца отопления. Например, в одно крыло дома 4 радиатора, в другое – 3 шт., на мансардный этаж – 3 шт.
Примерная схема двухтрубки для одного отопительного кольца на 3 прибора.

В доме будет создана однотрубная система отопления, приемлемого качества по равномерному нагреву 10 шт. радиаторов, более простая, экономичная, и дешевая по сравнению, если бы эти приборы были подключены двумя трубами.

Но проблема в том, что подобное расположение котла, с возможностью замыкать кольца по 3 радиатора одной трубой – редкость. Чаще котел отнесен в подсобное помещение в крайней части дома. И тогда необходимо прокладывать либо длинные тупики – по 5 приборов, либо одно кольцо по периметру с включением в него всех потребителей – оно создается обязательно из двух труб, применяется попутная схема включения – как создать попутку….

Монтаж самотечной однотрубки – отопление для садового домика

Когда с электричеством проблема где нибудь в удаленном домике, оптимальным становится самотечная система — 3 – 4 радиатора в одном кольце. Применяются трубы диаметром от 30 мм (внутренний). Желательно использовать стальные трубы 40 – 50 мм в диаметре. Котел устанавливается в приямке – линия нагрева ниже линии охлаждения, т.е. средней точки радиаторов, только тогда возникнет циркуляция.

Как вариант создания – от подачи металлический трубопровод на приподнятый расширительный бак открытого типа. Он располагается под потолком, греет воздух вверху, — поднимая линию охлаждения. От него разводка по дому одной трубой, можно применить и пластиковые варианты, через 3 радиатора, и обратно на котел. Система получается дорогой, но незаменима там, где нет электроэнергии.

Подключения радиаторов

Существуют несколько вариантов включения радиаторов в однотрубной системе отопления.

• Последовательное включение – наиболее экономичное при создании. Применяется до 3 шт. отопительных приборов.

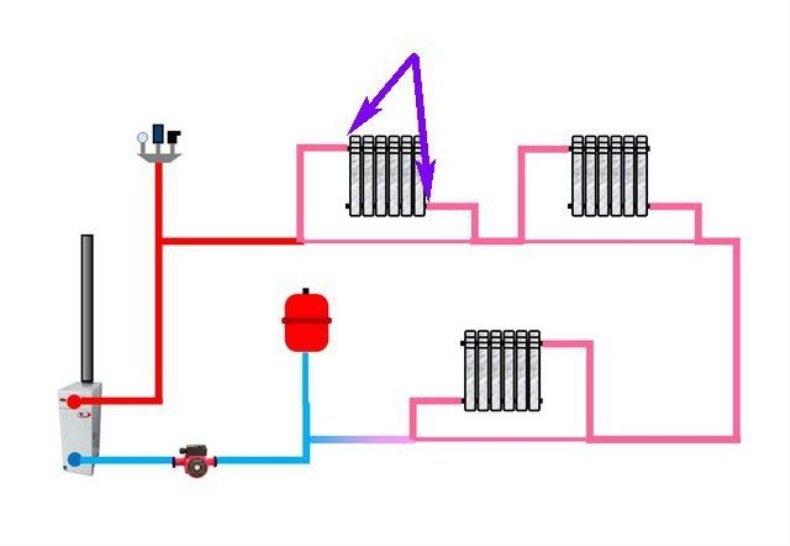

• Параллельное подсоединение с верхним подключением подачи – может применяться и на самотеке, и в самых больших кольцах с насосом. Здесь движение жидкости через прибор идет как по параллельной ветви, а также за счет тепловой конвекции воды при остывании ее в приборе.
• Параллельное нижнее подключение.
  Здесь одного принципа «параллельной ветви» не достаточно, на магистральной трубе включается вентиль или вставка – заужение площади сечения в два и более раз. В стальную трубу нередко просто вваривают преграду.

При параллельных включениях возможна балансировка первых радиаторов в больших кольцах, чтобы подровнять температуру по всей цепочке. Но как рекомендовалось, этот метод не является спасительным, если параметры сети обычные, а специалисты рекомендуют лишь еще больше удорожить сеть за счет увеличения размеров последних батарей.

Применяемые материалы и оборудование

В основном используется твердотопливный котел, так как автоматизированные варианты, в небольших строениях (с однотрубкой) на 3 — 4 радиатора в отопительном кольце применяются редко. Выбирается циркуляционный насос 25/40, для которого максимальная площадь отопления до 150 м кв. в утепленном доме. Рекомендуемая обвязка с использование трехходового клапана для защиты от холодной обратки. А также электрическая защита от перегрева и остужения через котел после завершения горения.

Трубы полипропиленовые 25 мм (наружный), или металлопластиковые трубы 20 мм. Отводы для подключения – 20 мм (16 мм). Кран балансировочный на первом радиаторе вместо отключающего крана.

Также котел снабжается группой безопасности и фильтром на обратке перед насосом.
