Отопление частного дома твердотопливным котлом своими руками: Отопление частного дома твердотопливным котлом на дровах

монтаж, как правильно установить в частном доме своими руками, схема установки системы, требования

Содержание:

Последовательность монтажа
Расположение котла
Как подготовить помещение
Как правильно установить приточно-вытяжную вентиляцию
Установка дымохода и котла
Подключение твердотопливного котла к системе
Выводы

Все бытовые отопительные котлы, которые работают на твердом топливе, отличаются существенным весом и большими размерами, поэтому они всегда устанавливаются на полу. Однако данное оборудование можно монтировать самостоятельно без оформления специальных разрешительных документов. Единственное условие – позаботиться о безопасности и удобстве эксплуатации твердотопливного котла. О том, как выполнять установку твердотопливных котлов отопления в частном доме и подключать их к общей системе и пойдет речь далее в материале.

Последовательность монтажа

Промышленность выпускает несколько разновидностей твердотопливных котлов – пеллетные, прямого горения и пиролизные.

Тем не менее установка твердотопливного котла любого типа выполняется по одинаковой методике:

1. Сначала определяют место, где будет размещен котел.
2. Далее выполняют предварительную подготовку помещения.
3. Оборудуют приточно-вытяжную вентиляцию.
4. Монтируют выбранный котел на твердом топливе и выкладывают дымоход.
5. Подключают к общей отопительной системе и проверяют его работоспособность пробным запуском.

Обратите внимание, что некоторые модели котлов на дровах или угле нуждаются в дополнительном питании от электросети. Такую возможность необходимо предусмотреть на этапе подготовки.

Грамотное выполнение подготовительных работ перед установкой твердотопливного котла в доме имеет большое значение. Если проигнорировать один из этапов подготовки, в процессе эксплуатации котла вы неминуемо столкнетесь со сложностями. Тогда все недочеты устранять придется в текущем режиме прямо посреди отопительного сезона. Рассмотрим каждый из перечисленных пунктов более подробно.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

1. Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.

2. Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
3. Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
4. Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
5. Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

Обратите внимание, что перед покупкой твердотопливного котла желательно соотнести его габариты с размерами технического помещения, где планируется его установка. Кроме того, стоит заранее продумать расположение теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.

Как подготовить помещение

Подготовительные работы перед установкой твердотопливного котла своими руками включают несколько направлений:

• подготовка надежной основы и заливка бетонного фундамента, если это необходимо;
• выполнение вентиляционных отверстий и зазора для дымохода в стене;
• изоляция легковоспламеняющегося пола и стен от возгорания с помощью листов металла, минерита, базальтового картона или асбестоцемента.

В котельной должна быть проведена линия электропитания. Она понадобится для подключения циркуляционного насоса и, возможно, автоматики самого котла.

Избавляться от деревянных элементов на стенах и полу не нужно. Если расстояние от твердотопливного котла до стены из дерева составляет менее 38 см, обшивку изолируют одним из указанных выше материалов. Такой же листовой материал необходимо разместить на полу внизу и в передней части котла так, чтобы он выступал на 80 см. Это защитит помещение от углей, вылетающих из открытой дверцы топки.

Рекомендации по устройству фундамента будут такими:

1. Твердотопливные котлы с небольшой мощностью и весом до 200 кг можно устанавливать на цементную стяжку. Как правило, с такой нагрузкой она справляется.
2. При массе до 300 кг монтаж твердотопливного котла осуществляют на армированную железобетонную стяжку с толщиной в 10-12 см. При массе более 300 кг потребуется отдельная фундаментная плита.
3. Теплогенераторы, работающие на пеллетах, с подающим шнеком и электродвигателем нуждаются в особом типе фундамента, поскольку оказывают вибрационную нагрузку.

Обратите внимание, что небольшой котел на твердом топливе можно устанавливать даже на деревянный пол. Однако место его размещение придется усилить лагами из брусьев сечением от 100×50 мм.

Если схема установки твердотопливного котла в частном доме предполагает наличие теплоаккумулятора и других тяжелых элементов, не нужно заливать отдельный фундамент под каждым из них. В данном случае делают единую бетонную стяжку толщиной 12 см, армированную прутьями, сечением 8-14 мм. Из арматуры делают сетку с ячейкой 20×20 см, которую кладут поверх подушки из хорошо утрамбованного гравия.

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

• подача в котел достаточного количества кислорода для поддержания процесса горения;
• вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
• компенсация использованного в процессе горения количества воздуха.

Обратите внимание, что для сгорания 1 кг дров понадобится 4,6 м³ воздуха, а сжигание угля требует порядка 8-9 м³, исходя из качества топлива.

Приведем несколько советов по обустройству вентиляционной системы:

1. Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
2. Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: «Как выбрать дымосос для твердотопливного котла – виды, различия»). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
3. Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
4. Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO₂.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см².

Установка дымохода и котла

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.

Стоит отметить, что при монтаже дымохода для твердотопливного котла лучше всего использовать утепленные сэндвич трубы – они помогут избежать скопления конденсата на стенках дымохода. Как вариант, утепление труб можно выполнить самостоятельно из базальтовой ваты.

Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

1. В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
2. Монтируют в проем оцинкованный короб – это будет проходной узел.
3. Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
4. Фиксируют внешнюю крышку узла.

В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

• минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;
• стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;
• горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;
• внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;
• кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º;
• крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;
• сверху на дымовую трубу монтируют флюгер или конусовидный колпак.

Обратите внимание, что оголовок дымохода должен находиться выше зоны ветрового подпора крыши данного или соседнего дома, чтобы тяга была устойчивой.

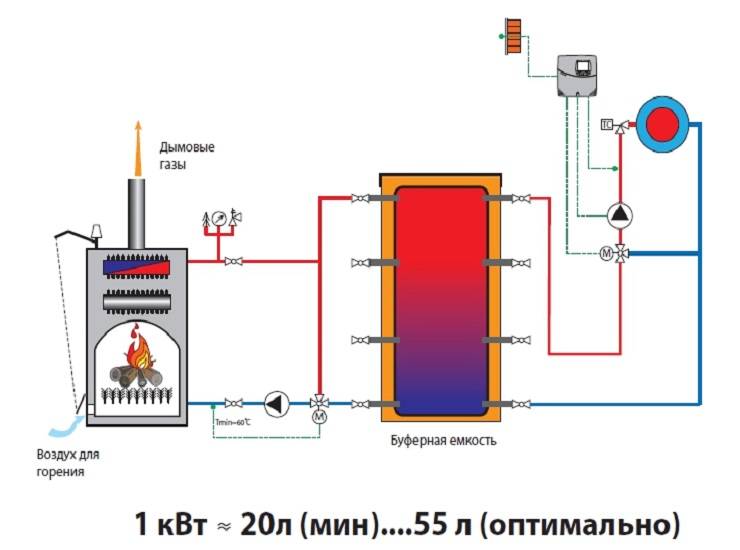

Подключение твердотопливного котла к системе

После того как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.

В связи с этим, требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55º, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из отопительного контура.

Стоит отметить, что при обвязке пеллетных котлов особое внимание нужно уделить подключению горелки и автоматики. Нередко изделия европейских брендов оборудованы автоматическими системами пожаротушения, подключенными к центральному водопроводу. Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя.

Для подключения котла понадобится также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают в нем давление в 1 Бар. По завершении работ для проверки работоспособности выполняют пробный запуск системы.

Выводы

Итак, сам по себе процесс монтажа твердотопливного котла не представляет сложностей, не требует предварительных согласований и не имеет жестких ограничений. Тем не менее в процессе работы придется учесть много тонкостей, да и труд это нелегкий. Если вы не уверены в своих навыках, отдельные работы, например, обвязку, можно перепоручить профессионалам.

Монтаж твердотопливного котла в частном доме своими руками

После того как сделан выбор в пользу котельной установки на твердом топливе, встает вопрос ее монтажа и подключения к системе отопления. Операция несколько трудоемкая, но осуществить монтаж твердотопливного котла в частном доме можно самостоятельно. Нужно только подобрать схему обвязки и подключения применительно к конкретным условиям и правильно установить котел на своем месте.

Установка твердотопливного котла в частном доме

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Работа котла в самотечной системе отопления

Самая простая схема установки твердотопливного котла предусматривает подключение к самотечной системе отопления.

Схема установки твердотопливного котла

Здесь подающий и обратный трубопроводы подключены напрямую к выходным патрубкам отопительной установки. На выходе из котла монтируют группу безопасности, которая включает в себя воздухоотводчик, манометр и предохранительный клапан. Между коллектором группы безопасности и выходом из агрегата не должно стоять никакой запорной арматуры. Расширительный бак ставят выше системы отопления. В одноэтажном доме логично бак поставить в топочной, в двухэтажном – на чердаке.

Приведенная схема монтажа твердотопливного котла изображена условно, такая система работает лучше, если агрегат находится ниже уровня батарей отопления. Иногда с этой целью в стяжке пола выполняют специальное углубление для установки отопителя. Главное достоинство такой системы – автономная работа, не зависящая от подачи электроэнергии. К ней хорошо подходят классические твердотопливные котлы нижнего горения без комплекта автоматики и нагнетателя.

Схемы с принудительной циркуляцией

В системе отопления с циркуляционным насосом возможны перепады температуры после отключения электроэнергии. Это опасно для чугунных камер сгорания, поэтому схема обвязки должна включать первичный контур циркуляции с трехходовым клапаном, как показано на рисунке.

Схемы с принудительной циркуляцией

Клапан регулирует температуру воды в обратном трубопроводе, благодаря этому холодная вода не попадет в котел, а будет постепенно подмешиваться к теплоносителю, циркулирующему по малому кругу. Для настройки системы в схеме задействован балансировочный вентиль.

В последние годы для подачи ГВС популярность приобрели аппараты, нагревающие воду от теплоносителя, циркулирующего в системе обогрева. Для небольших коттеджей, имеющих несколько веток радиаторного отопления, подойдет следующая схема подключения твердотопливного котла с бойлером косвенного нагрева:

Схема обвязки котла и бойлера

Здесь бойлер включен параллельно с ветками отопления сразу после первичного контура циркуляции. Это обеспечивает отбор теплоносителя с высокой температурой для нагрева воды на ГВС. На выходе из нагревателя установлен проходной термостатический клапан, не позволяющий теплоносителю свободно протекать через теплообменник бойлера. Устройство открывается, когда температура воды снизится до определенного значения, что бывает только при использовании ГВС.

Для больших домов с несколькими котлами на разных видах топлива, в которых для отопления применяются радиаторы, теплые полы и стеновые панели, принимается более сложная схема обвязки котла и бойлера косвенного нагрева:

Схема подключения газового и твердотопливного котла

В этом случае правильная установка твердотопливного котла своими руками заключается в его подключении к теплоаккумулятору совместно с электрическим нагревателем. Каждый источник тепла снабжен своим циркуляционным насосом, который управляется контроллером котла, вода в первичном контуре движется только по необходимости. Бойлер и каждый из остальных потребителей также имеют свой насос. Они могут работать постоянно, но чаще насосами управляет электронный блок, контролирующий климат и потребление горячей воды в доме.

Заключение

Учитывая стоимость монтажа твердотопливного котла, имеет смысл это сделать собственноручно. Ведь данное мероприятие не отличается повышенной сложностью и часто не требует сварочных работ. Возможно, для выяснения всех нюансов и выбора схемы надо посоветоваться со специалистом, а потом уже приступить к монтажу.

Монтаж системы отопления своими руками и установка твердотопливного котла

Главная » Отопление » Отопление в доме

Чтобы обеспечить безопасную работу твердотопливного котла в течение длительного времени, при его монтаже необходимо соблюдать определенные правила. Сегодня установка системы отопления в доме становится обязательным условием комфортного проживания. Это достаточно сложное и ответственное дело. Поэтому при монтаже твердотопливной системы отопления своими руками нужно просто понимать ход и правила ее монтажа, чтобы в дальнейшем не возникало проблем.

Содержание

1. Основные нормы установки твердотопливного котла
2. Что необходимо для качественной установки
3. Установка твердотопливного котла

Основные нормы установки твердотопливного котла

Первое и самое главное это котельная. Она должна хорошо проветриваться, чтобы обеспечить горение топки котла необходимым количеством кислорода. Толщина бетонного основания пола котельной должна быть не менее 5 см. При установке твердотопливного котла необходимо учитывать расположение котельной и качество оборудования. Это очень важно. Настоящее брендовое оборудование стоит достаточно дорого, поэтому его установку желательно доверить профессионалам. Если вы все же решили провести монтаж самостоятельно, своими руками, то ниже приведен перечень необходимых монтажных работ:

• установить котел в котельной;
• трубы трубоукладочные;
• сделать обвязку;
• пробег.

Что касается нормативов, то для обеспечения безопасной работы системы отопления с твердотопливным котлом подключение системы обязательно с учетом каждого пункта. Итак, нормы монтажа следующие:

• котельная должна быть просторной; его площадь более 7 квадратных метров;
• обязательно оборудовать котельную притоком воздуха, рассчитать диаметр вентиляционного канала из расчета 80 мм. на 1 кВт мощности твердотопливного котла;
• оборудование должно находиться на расстоянии не менее 50 см от стен котельной;
• покрытие пола обязательно из материалов, не поддерживающих горение;
• диаметр дымохода необходимо рассчитывать исходя из дымоотвода самого котла;
• схема расчета некоторых показателей, содержащихся в документах на отопительный агрегат;
• подключение воды и электричества должно осуществляться в соответствии с нормами пожарной безопасности и схемой, указанной в документах;
• помните, что от правильной установки дымохода зависит теплоотдача системы отопления.

Что нужно для качественного монтажа

Для качественного монтажа твердотопливного агрегата необходимо рассчитать параметры котельной, провести обвязку, продумать уклоны. Для этого вам понадобится специальное оборудование, список которого нужно составить заранее, исходя из инструкции к системе отопления.

Установка твердотопливного котла

Ниже представлена ​​схема установки твердотопливного котла отопления:

• подготовить котельную и все помещения дома к установке, залить бетонную площадку под котлом;
• установка котла и установка систем;
• выполнить обвязку, то есть соединить трубы подачи воды, обратки и допоборудования;
• оборудовать дымоход;
• запустить систему.

Если вы устанавливаете твердотопливный котел своими руками, то учитывайте следующее:

• теплоотдача системы отопления в большей степени зависит от вида и качества топлива, полноты и времени его сгорания;
• оптимальное расположение, в соответствии с направлением ветра, а также длина самого дымохода, влияет на качественную работу оборудования;
• теплоизоляция дома, важный фактор, влияющий на срок службы агрегата, сохранение тепла защитит систему отопления от ненужных перезапусков;
• необходимо правильно рассчитать диаметр труб отопления.

Требования к монтажу дымохода:

• при монтаже дымохода своими руками следует обратить внимание на отсутствие поворотов или закругление углов поворота;
• все стыки обработать герметиком или специальной лентой;
• рассчитать прочность конструкции дымохода с учетом веса трубы и запаса;
• проверить соответствие диаметра трубы дымохода и выхода из котла.

Схема послемонтажных работ:

• проверить все трубы и соединения на герметичность, при необходимости подтянуть;
• проверить гидравлическую систему отопления, тщательно ее промыть;
• если есть автоматическая система безопасности, настройте ее и запустите.

Схема запуска твердотопливного отопительного агрегата в первый раз:

• внимательно прочитать инструкцию, разобраться с системой управления системой отопления;
• заполнить систему водой;
• освободить котельную от ненужных вещей и мусора;
• закрыть все двери котла отопления;
• все выявленные неисправности, после пробного пуска, необходимо устранять только после остывания системы.

Это лишь некоторые из основных моментов при установке системы отопления на твердом топливе. Естественно, что лучше всего доверить столь сложную и ответственную работу организации, специализирующейся на установке данного вида оборудования. Это даст вам гарантии в правильном монтаже и запуске системы отопления. Грамотно установленное отопительное оборудование непременно обеспечит вам комфортный отдых. Не забывайте, что многое зависит и от выбора марки котла. Обратите внимание на мощность и время автономной работы. Эти два основных качества отопительных агрегатов обеспечат комфорт в вашем доме. И самое главное, высокая мощность котла – это не факт повышенного расхода топлива и больших затрат на его эксплуатацию.

Схема теплообменника и пеллетная горелка для котлов своими руками » Топка

Схема теплообменника и пеллетная горелка для котлов своими руками

В наших публикациях мы неоднократно поднимали вопрос, что мощная пеллетная горелка для котлов не решает проблема высокой эффективности. Важно рассматривать контур теплообмена как важную конструкцию котла. Сегодня мы расскажем вам о конструкции котла-топки теплотехника Русинова, ознакомление с которым раскроет множество секретов внутреннего устройства высокопроизводительного пеллетного котла.

Речь пойдет о теплообменнике, способном передать максимальную тепловую энергию воде или другому теплоносителю. Котел предназначен для шахтной загрузки древесным топливом, но может быть адаптирован под пеллетную горелку. В этом случае пеллетная горелка для котлов устанавливается внизу топочной камеры, подача пеллет осуществляется из бункера автоматически.

Как появился легендарный теплообменник Русинова

Г. Русинов был профессиональным теплотехником и хорошо знаком с различными конструкциями печей. Их особенность заключается в накоплении тепла в брутто. Однако с ростом популярности водяного отопления массивные печи стали нежелательным элементом строительных конструкций. Все больше и больше друзей спрашивали Русинова, как сделать котел эффективным и компактным.

Инженер отметил, что вода обладает высокой теплоемкостью, превышающей теплоемкость печных кирпичей в 5 раз. Но для передачи тепла воде нужна большая поверхность нагрева, которой, как следствие, обладает теплообменник Русинова. Это рекордные 3 м2. Этот показатель позволяет изготовить обогреватель, рассчитанный на 18 000 ккал/ч или 21 кВт. Что достаточно для обогрева 240 куб.м. помещения.

На рисунках показана конструкция котла, которую можно адаптировать под установку пеллетной горелки, сэкономив на покупке заводской модели.

Особенности теплообменника Русинова

Конструкция теплообменника предполагает 6 тепловых экранов: 4 радиационных и 2 конвекционных. Теплообменник сделан таким образом, что внутри него сгорают дрова. Тепло углей поглощается нижним экраном, энергия огня поглощается 4 радиационными экранами в виде трех рядов труб.

Далее тепло отбирается конвекцией от продуктов сгорания, которые как бы омывают еще два конвекционных экрана и верхний цилиндр. Теплая вода циркулирует вверх в цилиндрическую емкость, играющую своеобразную роль водяного пистолета. Здесь температура выравнивается. Далее теплая вода из-за меньшей плотности, чем холодная, движется к батареям и возвращается обратно. И получается естественная циркуляция. Вода нормально циркулирует по трубам без насоса, при этом в топке горит огонь.

Теперь попробуйте приспособить его под установку пеллетной горелки. При этом недостатком является то, что нижний экран будет частично не задействован в системе, соответственно могут измениться условия термодинамической циркуляции в системе .

Дополнить котел воздуховодами и получить комбинированную модель

Если дополнить котел обводными воздуховодами, как в Булериане, то можно обеспечить и воздушное отопление. Такой котел во многом превзойдет имеющиеся в магазинах версии. Мощность может достигать 30 кВт дешевой энергии, которую вы можете использовать по своему усмотрению.

Проверка теплообменника: можно установить пеллетную горелку для котлов

Сварная конструкция плоха, потому что любой шов может протечь.
